AMD A10-5800K & Gigabyte F2A85X-UP4 – Trinity launch

Proizvođači su se potrudili oko izbacivanja ploča za nove APU-e a Gigabyte trenutno ima jedan model baziran na A85X FCH-u. F2A85X-UP4 ploča je punog ATX formata i kako i natpisi na kutiji sugeriraju najbolje će se slagati s otključanim APU-ima. Tome doprinosi arhitektura ploče zasnovana na UltraDurable 5 dizajnu i kvalitetnoj napojnoj jedinici. Pakiranje ploča je unificirano za ovu godinu i korištene su iste grafike i boje i kod ploča namijenjenih Intel procesorima i AMD procesorima. S prednje su strane kao i uvijek nabrojane glavne značajke ploče, a sa stražnje su strane detaljnije informacije popraćene ilustracijama.

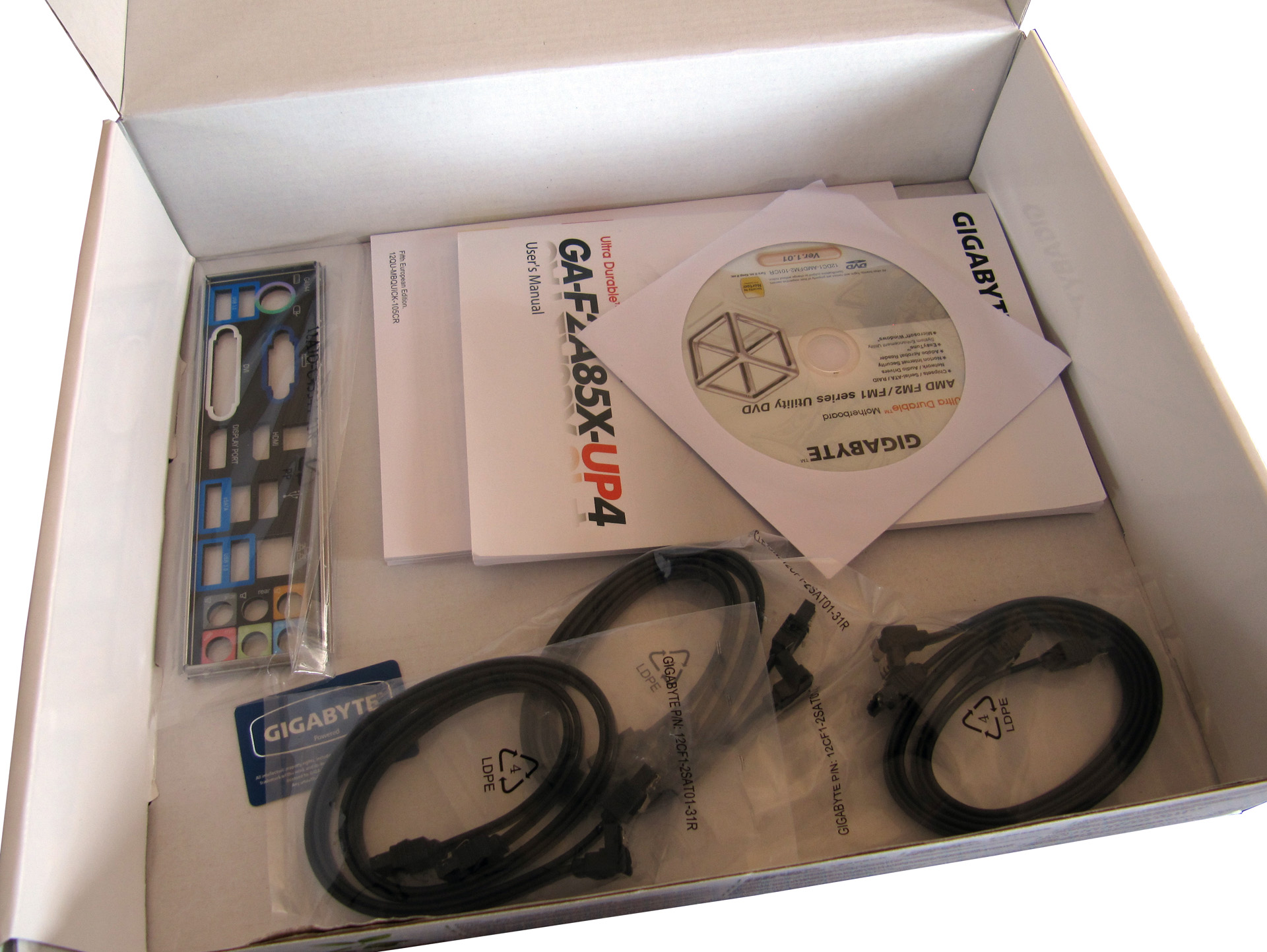

Bundle ploče nije naročito bogat i sastoji se od uputa za kkorištenje, DVD-a s aplikacijama i upravljačkim programima, šest SATA kabela, zaštita za stražnji I/O panel i naljepnica. Moglo je to i bolje, no očito je zarada na ovim jeftinijim pločama takva da to ne dozvoljava.

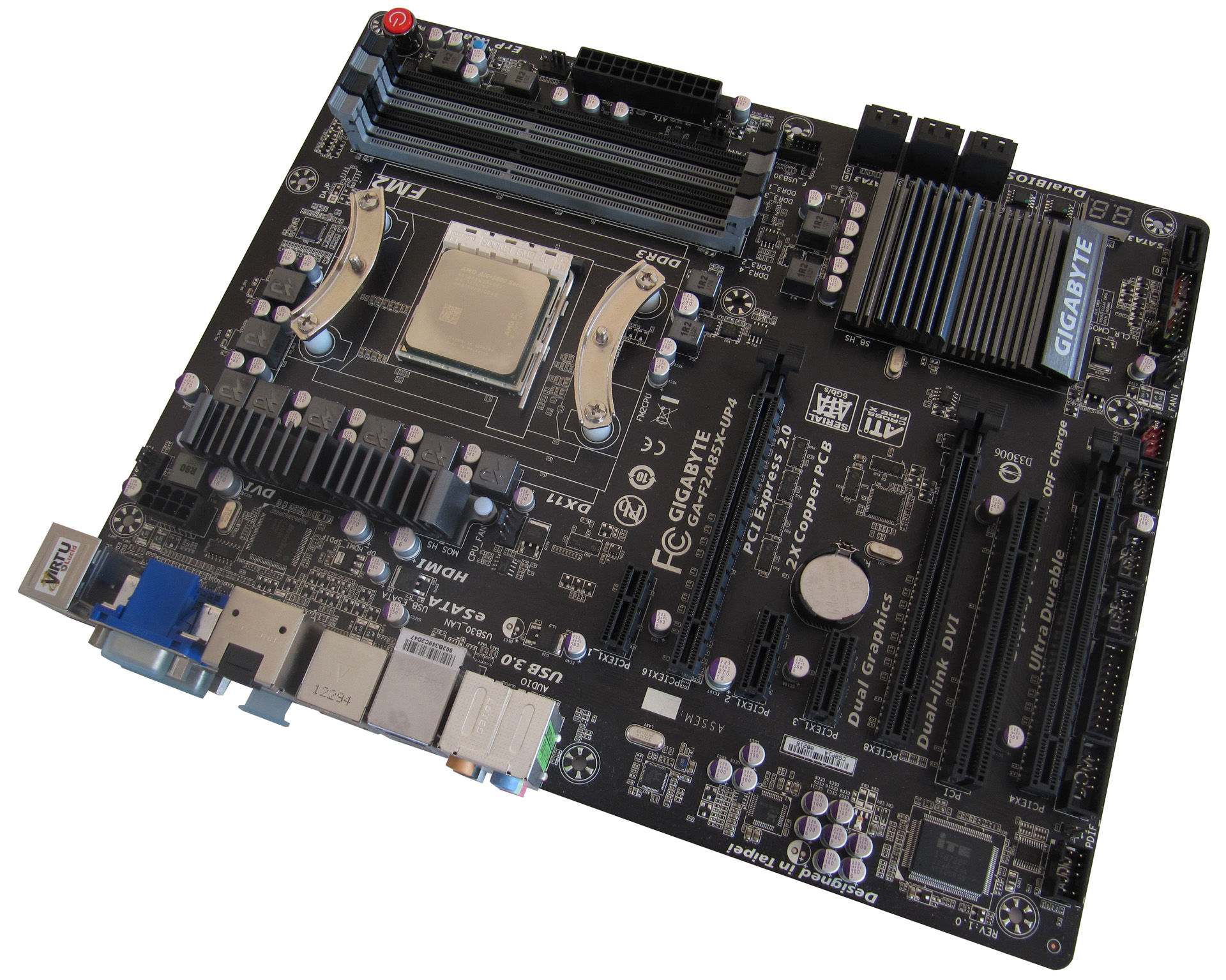

Kada ploču izvrtimo sa svih strana ostaje dojam kako je kvalitetno napravljena i kako su korištene kvalitetne komponente. PCB je mat crni a napravljen od staklene tkanine, i izgleda odlično. Na njemu su crni i tamno sivi konektori i utori pa cijela ploča izgleda vrlo elegantno. Layout je solidan, ploča ne djeluje pretrpano, a jedina zamjerka ide na smještaj konektora za hladnjak procesora koji je smješten s donje strane napojne jedinice a ne na vrhu ploče što bi bilo idealno. Za hlađenje se napojne jedinice brine jedan omanji hladnjak, a malo je veći postavljen na A85X FCH. Nakon testiranja i overclockiranja smo shvatili kako niti nema potrebe za većim hladnjacima jer se ploča vrlo malo zagrijava u radu, čak i pod dužim opterećenjima. Sve u svemu, ovoj je tipičan Gigabyteov proizvod koji ulijeva povjerenje već na prvi pogled.

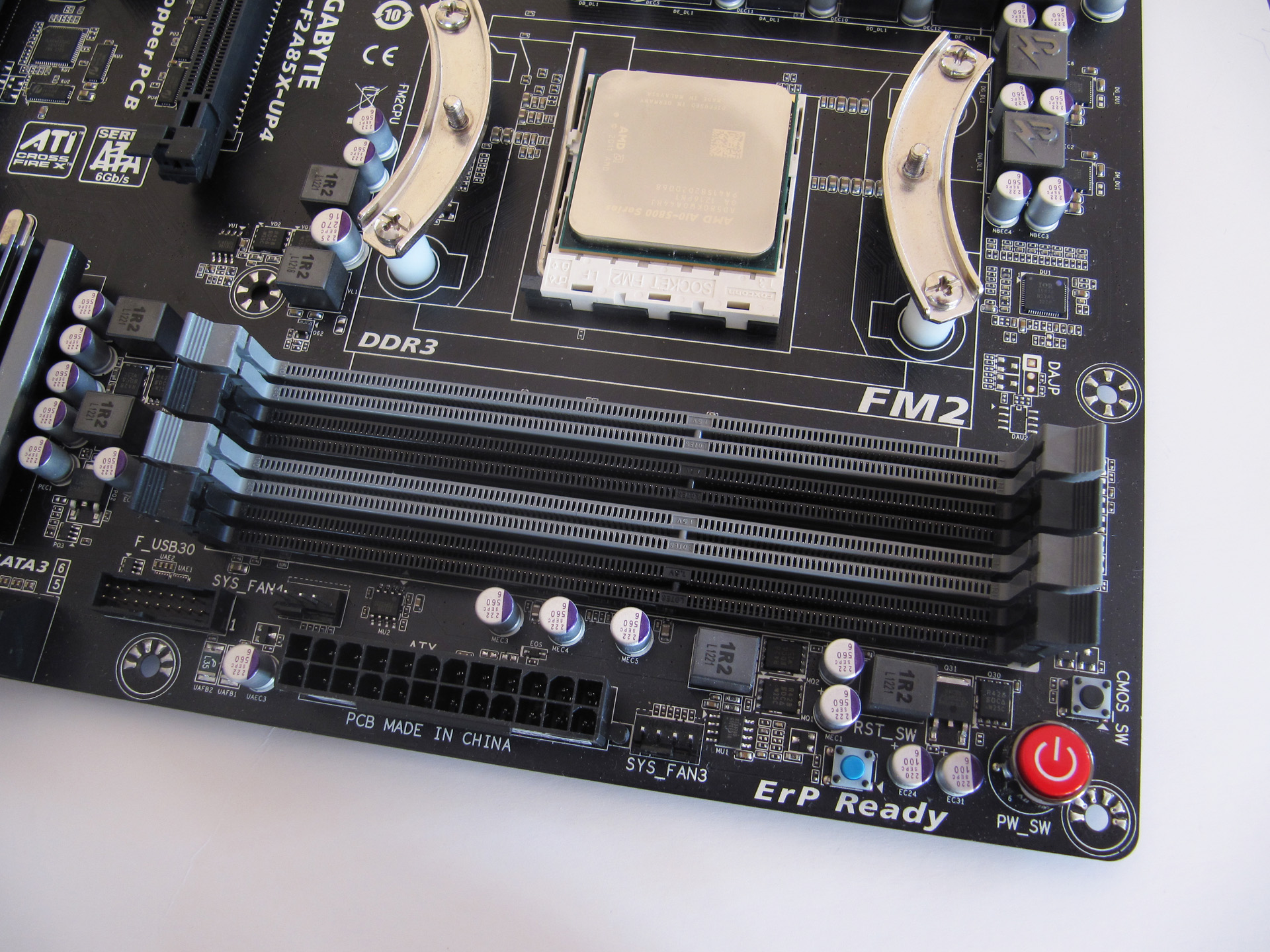

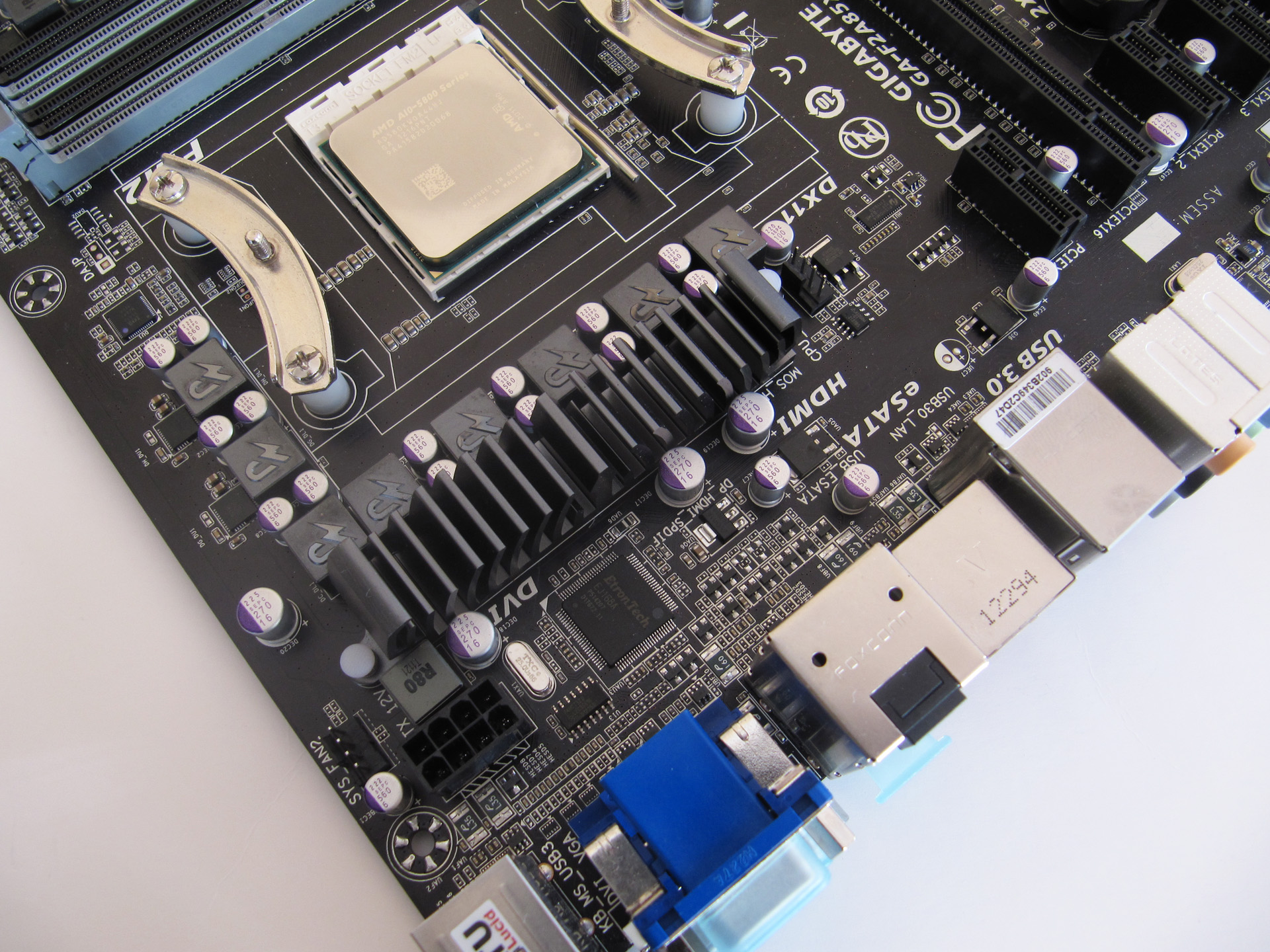

S detaljnijom analizom krećemo kao i uvijek od napojne jedinice i prostora za socket procesora. Napojna je jedinica sasvim adekvatna za napajanje 100W APU-a (6 + 2 faze), a dozvoljava i overclocking. Kontrola je digitalna sa IR kontrolerima i driverima pa je i podešavanje napona unutar BIOS-a moguće u finijim koracima. Između stražnjeg I/O-a i napojne jedinnice nalazi se Etronov EJ168 USB3.0 kontroler koji ovoj ploči dodaje dva USB3.0 porta, na postojeća četiri (2 unutarnja i 2 vanjska). Prostor oko FM2 socketa (904 pina, a FM1 je imao 905) je adekvatan, čemu doprinosi i nizak hladnjak. Mi smo bez problema montirali veliku Noctuu D14. DIMM utora su četiri zbog duall channel arhitekture a maksimalno je moguće ugraditi ogromnih 64GB radne memorije DDR3 tipa. Ispred se DIMM-ova nalaze 24-pinski ATX i F_USB3.0 konektori te tri vrlo korisne tipke – Power, Reset i CMOS_SW za resetiranje BIOS postavki. tu su i dva SYS_FAN 4-pinska konektora.
