Uz procesore su kao što smo napomenuli stigle i dvije matične ploče. Prva koju opisujemo (abecedno), je Gigabyteova flagship ploča X470 Aorus Gaming 7 WiFi. Uz nju u ponudi trenutno imaju još dvije – Gaming 5 WiFi i Ultra Gaming. Ploče dolaze u novo dizajniranim kutijama, bogato opremljene, i s vrlo bogatim bundleom.

AMD_Ryzen_7_2700X_5_2600X_13

Dizajnerski je ovo nepogrešivo Aorus, premda ima neke karakteristike koje su joj svojstvene. Ploča se proteže na ATX formatu dimenzija 30.5 x 24.4 centimetara, i krcata je opremom u koji god kutak pogledamo. Najzanimljiviji su svakako toplovodnom cijevi povezani VRM hladnjaci koji su sastavljeni od mnoštva aluminijskih limova (Fins-Array), čime je rashladna površina vrlo velika. Poučeni iskustvom s X370 ploča, ovdje definitivno nisu štedjeli pa toplovodna cijev ima direktan kontakt s buckovima. Napojna je jedinica vrlo robusna, 10 + 1 fazne je konstrukcije s digitalnim kontrolerom te 40 i 50-amperskim Power Stage kontrolerima. Oko socketa ima dovoljno mjesta, no zbog velikog pokrova stražnjih I/O portova, treba paziti s vanjskim ventilatorom većih hladnjaka kao što je Noctua D15.

AMD_Ryzen_7_2700X_5_2600X_14

Layout ploče je vrlo dobar, sve je na mjestima gdje treba biti i lako dostupno, a ključni su elementi kao što su dva M.2 socketa pokriveni pasivnim aluminijskim hladnjacima. Novi je i dizajn hladnjaka na čipsetu, s poznatim logoom orla koji je jasno osvijetljen. Kvaliteta izrade ploče je na visokom nivou kao i korištene komponente. Gigabyte se hvali metalnim zaštitama na slotovima, kako PCIe tako i memorijskim, te Ultra Durable dizajnom. PCIe x16 slota su tri od čega donja dva rade u x8 i x4 propusnosti, a tu su i dva PCIe x1 slota. Ploča podržava 2-way CrossFire i 2-way SLI tehnologije.

AMD_Ryzen_7_2700X_5_2600X_15

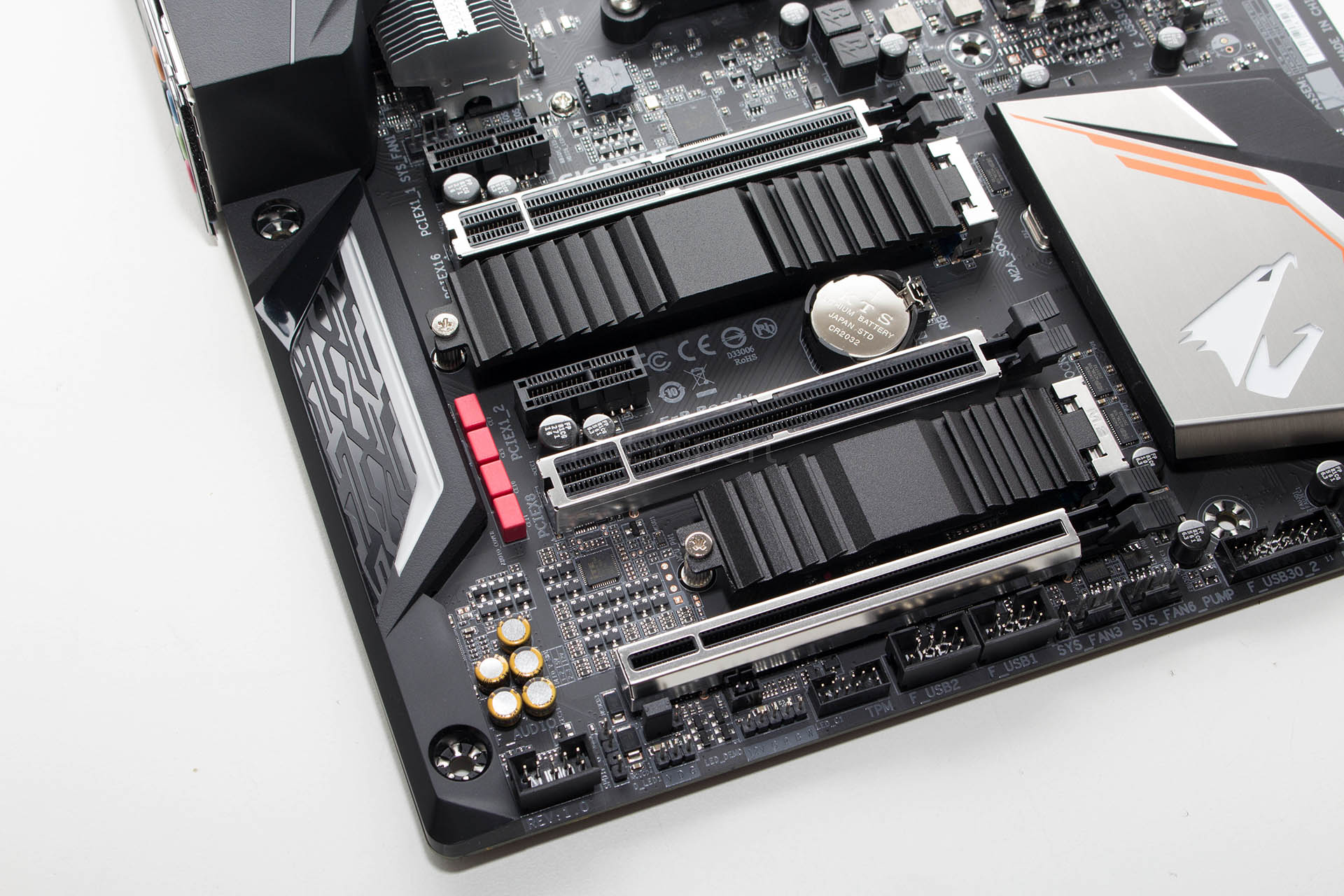

Zvuk osigurava ALC1220-VB Realtekov CODEC, uz pomoć ESS SABRE DAC-a (ESS9018Q2C) i WIMA te Nichicon audio kondenzatora. Tu su i dva DAC-UP USB porta žute boje na stražnjem I/O portu koji osiguravaju čišću struju audio opremi. Dva se hladnjaka nalaze na M.2 slotovima od kojih gornji podržava uređaje dužine do 110 milimetara i radi u PCIe x4/ SATA modovima, a donji podržava uređaje dužine do 80 milimetara i radi samo u PCIe x4 modu. M.2 socketi podržavaju RAID. Za povezivost sa svijetom brine se gigabitni LAN kontroler s cFosSpeed menadžmentom prometa i Wave 2 bežična mreža s podrškom za 802.11ac standard i brzine do 1.73 Gbps. Osim dual band WiFi-a, podržan je i Bluetooth 5.

AMD_Ryzen_7_2700X_5_2600X_16

Stražnji su I/O portovi u potpunosti zaštićeni – s gornje strane plastičnim pokrovom, sa stražnje integriranom zaštitnom pločicom, a proizvođač je u sve to uklopio i metalnu ploču s donje strane koja pojačava konstrukciju. Na stražnjem se panelu nalaze i Power te Clear CMOS tipke, dovoljan broj USB portova, te naravno audio konektori. Osim stražnja dva USB 3.1 Gen. 2 porta (Type A i C) i za prednji panel kućišta ploča ima USB 3.1 interni konektor. SATA konektora je šest s podrškom za RAID polja.

AMD_Ryzen_7_2700X_5_2600X_17

Ploča se diči bogatom RGB Fusion rasvjetom koja obuhvaća njen veći dio, a tu su i konektori za LED trake ili u ovom slučaju Wraith Prism hladnjaks koji se može sinkronizirati s rasvjetom na ploči. Rasvjeta se može kontrolirati u višestrukim zonama i naravno s mnoštvom efekata. Gigabyte se posebno pobrinuo i za rashladne mogućnosti ploče pa je tu Smart Fan 5 tehnologija, čak devet temperaturnih senzora i osam hibridnih konektora za ventilatore. UEFI sučelje ploče je klasično i tu se ništa nije mijenjalo, a takav je i softver koji obuhvaća EasyTune, @BIOS, System Information Viever i 3D OSD.
