ASRock 990FX Extreme6 & FX-9370 test

Datum objave 12.01.2015 - Krešimir Matanović

ASRock 990FX Extreme6 & FX-9370 - prvi dio

ASRcok 990FX Extreme6 ASRcok 990FX Extreme6

Prošle su se jeseni na tržištu pojavili novi, pomlađeni FX procesori, pa je to ponukalo i proizvođače matičnih ploča da malo osvježe svoju ponudu. U osnovi je naravno riječ i dalje o dobro poznatim 990FX modelima koje su odavno na tržištu, no sada su neke od njih dobile dodatke u obliku M.2 Gen2 utora, te još nekih sitnica kako bi koliko toliko održale korak s vremenom i sa sve modernijom konkurencijom. Prošli smo mjesec uz FXe procesore, testirali i ploču koja nosi naziv i brand gamera Fatal1ty-a, a ovaj mjesec se bavimo Extreme6 verzijom koja je zapravo vrlo slična, no uz dodatak podrške za 220W procesore i manjak Killer mrežne kartice. Ova podrška za 220W TDP modele je značila i kako ćemo konačno isprobati sada već davno predstavljeni FX-9370 procesor kojeg nismo imali prilike testirati. Nismo zapravo nikada ni testirali nekog od 220W TDP modela, pa će biti zanimljivo vidjeti što oni mogu pružiti u odnosu na FX-8xxx seriju.

ASRcok 990FX Extreme6

Uz ploču dolazi i adekvatan bundle koji se sastoji o jedne ASRock SLI_Bridge_2S kartice, Quick Installation Guide-a, CD-a s aplikacijama i driverima (Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar, Start8 (30 days trial), Orbweb.ME Professional (Win 8.1 / 7)), I/O zaštita, četiri SATA Data kabela i jedan M.2_SSD (NGFF) Socket 3 vijak. Nije bogato kao što su nas to Asus i Gigabyte naučili no u ovom cjenovnom rangu sasvim prihvatljivo.

ASRcok 990FX Extreme6 ASRcok 990FX Extreme6

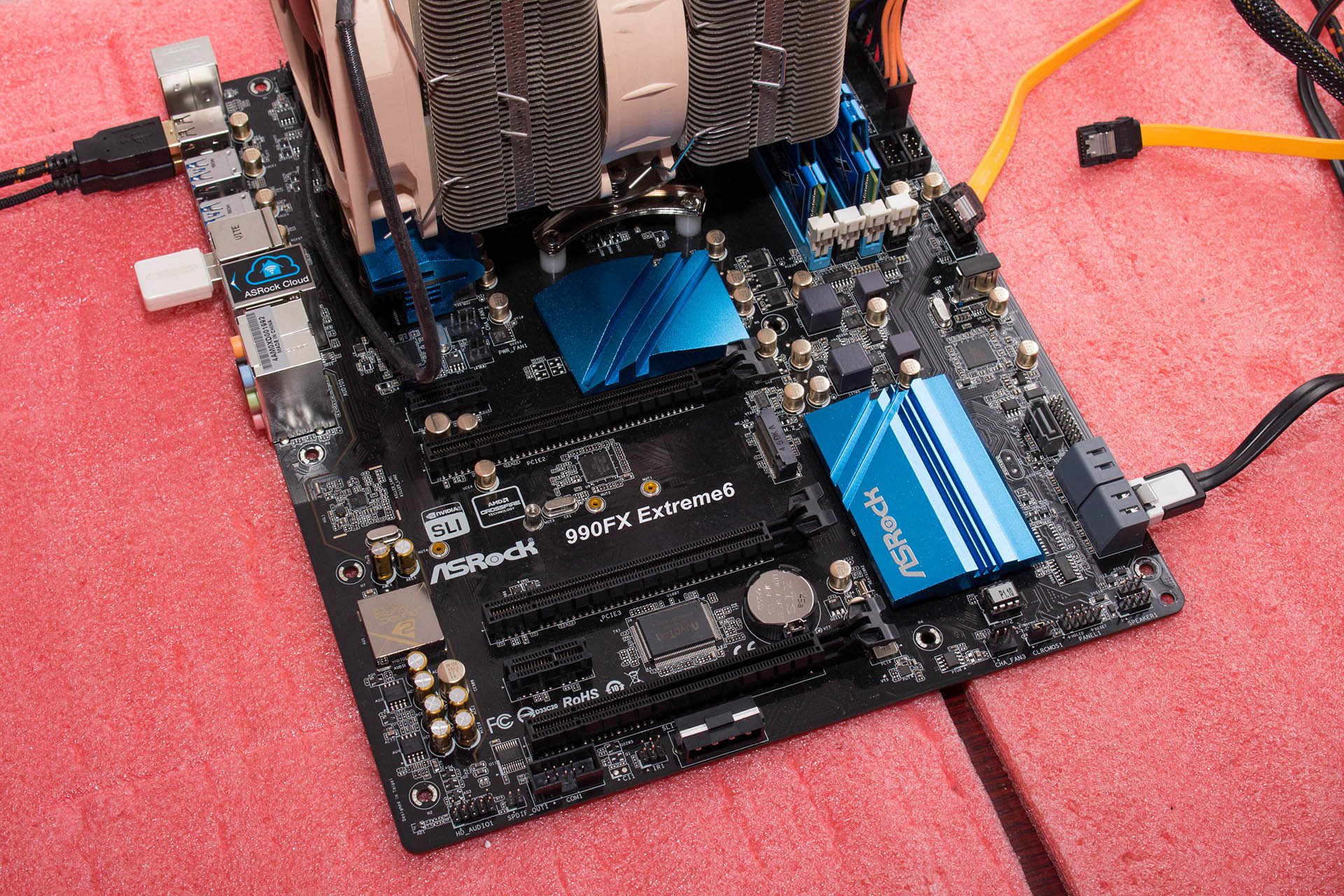

Ploča je dizajnom i layoutom vrlo slična ranije testiranom Fatal1ty 990FX Killer modelu, s kojim dijeli sve ključne elemente i isti onaj sjajno crni PCB. Naravno, za ovu su priliku utori i hladnjaci promijenili boje, no ploča i dalje izgleda dovoljno atraktivno. Kao i kod Killer modela, i tu su prisutni neki zanimljivi detalji poput Hi-density napojnog konektora za procesor, 15 mikrona pozlatu na kontaktima za grafičke kartice i  dodatni SLI/CFX konektor za napajanje. Hladnjaci svaki za sebe (VRM, northbridge i southbridge), odrađuju vrlo dobar posao i prisilno je hlađenje potrebno tek prilikom overclockinga.

Specifikacije ASRock 990FX Extreme6
Podržani procesori - Supports Socket AM3+ processors - Supports Socket AM3 processors: AMD Phenom™ II X6 / X4 / X3 / X2 (except 920 / 940) / Athlon II X4 / X3 / X2 / Sempron processors - Supports 8-Core CPU - Supports UCC feature (Unlock CPU Core) - Digi Power design - 8 + 2 Power Phase design - Supports CPU up to 220W - Supports AMD's Cool 'n' Quiet Technology - FSB 2600 MHz (5.2 GT/s) - Supports Untied Overclocking Technology - Supports Hyper-Transport 3.0 (HT 3.0) Technology
Čipset - Northbridge: AMD 990FX - Southbridge: AMD SB950
Memorija - Dual Channel DDR3 Memory Technology - 4 x DDR3 DIMM Slots - Supports DDR3 2450(OC)/2100(OC)/1600/1333/1066 non-ECC, un-buffered memory - Max. capacity of system memory: 64GB* - Supports Intel Extreme Memory Profile (XMP) 1.3 / 1.2 - Supports AMD Memory Profile Technology (AMP) up to AMP 2400
Utori za proširenja - 3 x PCI Express 2.0 x16 Slots (PCIE2/PCIE3 @ x16 mode; PCIE5 @ x4 mode) - 2 x PCI Express 2.0 x1 Slots - Supports AMD Quad CrossFireX, 3-Way CrossFireX™ and CrossFireX - Supports NVIDIA Quad SLI and SLI - 15μ Gold Contact in VGA PCIe Slots (PCIE2/PCIE3)
Multi-VGA podrška Supports NVIDIA Quad-GPU SLI Technology Supports AMD Quad-GPU GPU CrossFireX Technology
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Qualcomm Atheros AR8171 - Supports Qualcomm Atheros Security Wake On Internet Technology - Supports Wake-On-LAN - Supports Lightning/ESD Protection (ASRock Full Spike Protection) - Supports Energy Efficient Ethernet 802.3az - Supports PXE
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec) - Premium Blu-ray Audio support - Supports Purity Sound 2 - Nichicon Fine Gold Series Audio Caps - 115dB SNR DAC with differential amplifier - TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets) - Direct Drive Technology - EMI shielding cover - PCB isolate shielding - Supports DTS Connect
Storage - 5 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 0+1, JBOD and RAID 5), NCQ, AHCI and Hot Plug - 1 x M.2_SSD (NGFF) Socket 3, supports M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2 x2 (10 Gb/s) (M.2_SSD (NGFF) Socket 3 is shared with the eSATA3 connector)
USB - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection)) - 1 x Vertical Type A USB 3.0 (Supports ESD Protection (ASRock Full Spike Protection)) - 6 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) - 4 x USB 3.0 Ports (ASMedia Hub) (Supports ESD Protection (ASRock Full Spike Protection))
BIOS - 32Mb AMI UEFI Legal BIOS with GUI support - Supports "Plug and Play" - ACPI 1.1 Compliant wake up events - Supports jumperfree - SMBIOS 2.3.1 support - CPU, DRAM, NB, HT, CPU VDDA, PCIE VDDA, CPU NB Voltage multi-adjustment
Format - ATX Form Factor - Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors) - High Density Glass Fabric PCB
Interni I/O portovi - 1 x IR Header - 1 x COM Port Header - 1 x TPM Header - 1 x Power LED Header - 2 x CPU Fan Connectors (1 x 4-pin, 1 x 3-pin) - 3 x Chassis Fan Connectors (1 x 4-pin, 2 x 3-pin) - 1 x Power Fan Connector (3-pin) - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector) - 1 x PCIe Power Connector - 1 x Front Panel Audio Connector - 1 x SPDIF Out Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection)) - 1 x Vertical Type A USB 3.0 (Supports ESD Protection (ASRock Full Spike Protection)) - 1 x USB 3.0 Header by Etron EJ188 (Supports 2 USB 3.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
Specijalne značajke Software - ASRock Extreme Tuning Utility (AXTU) - ASRock APP Charger - ASRock XFast LAN - ASRock XFast RAM - ASRock Restart to UEFI - ASRock X-Boost UEFI - ASRock Instant Boot - ASRock Instant Flash - ASRock Internet Flash - ASRock Crashless BIOS - ASRock OMG (Online Management Guard) - ASRock UEFI System Browser - ASRock UEFI Tech Service - ASRock Dehumidifier Function - ASRock Easy RAID Installer - ASRock Easy Driver Installer - Turbo 50 / Turbo 60 Overclocking


ASRock 990FX Extreme6 & FX-9370 - drugi dio

ASRcok 990FX Extreme6 ASRcok 990FX Extreme6

Napojna je jedinica dizajnirana za overclocking i podršku za 220W TDP FX procesore, koji su naravno najjači u AMD-ovoj ponudi. Jedinica ima 8 + 2 fazni dizajn, digitalnu napojnu kontrolu, Premium Gold kondenzatore, a uz to ide i kvalitetni Glass Fabric PCB visoke gustoće. Ploča podržava maksimalno 64GB radne memorije brzine do 2450MHz, a pored utora su se smjestili dva USB 2.0 interna konektora, jedan USB 3.0 interni konektor te klasičan 24-pinski ATX konektor. Oko socketa procesora ima dovoljno mjesta i za velike hladnjake.

ASRcok 990FX Extreme6 ASRcok 990FX Extreme6

Donja je strana ploče rezervirana za kontrolere pa su tu ASMeidjini USB 3.0, Qualcomm Atheros AR8171 ALN kontroler, Realtek ALC1150 audio kontroler ispod zaštitne kapice i pripadajući mu kondenzatori i ostala elektronika (diferencijalno pojačalo i pojačalo za slušalice). Zvučne performanse su tako na vrlo visokoj razini za jedno integrirano rješenje i gameri će biti zadovoljni, a kvaliteti zvuka doprinosi i činjenica kako je audio jedinica odvojena od ostatka PCB-a. Proširivost je omogućena od strane tri PCIe 2.0 x16 slota od kojih dva rade u x16 brzini a jedan u x4 s podrškom za Quad CFX i Quad SLI, te dva PCIe 2.0 x1 slota. Tu je i pet SATA 6Gbps portova, jedan M.2 gen 2 Socket 3, te ukupno sedam USB 3.0 i deset USB 2.0 portova, baš kao i na Killerici.

ASRcok 990FX Extreme6

I/O stražnji panel:
  • 1 x PS/2 Mouse Port
  • 1 x 1 x PS/2 Keyboard Port
  • 1 x Optical SPDIF Out Port
  • 6 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))
  • 4 x USB 3.0 Ports (ASMedia Hub) (Supports ESD Protection (ASRock Full Spike Protection))
  • 1 x eSATA3 Connector
  • 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
  • HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
990FX Extreme6 (dostupni naponi)
DRAM Voltage Min. 1.25, Max. 2.05V u koracima od po 0.05V
CPU Voltage Min. 0.6V, Max. 1.55V u koracima od po 0.0125V
CPU Voltage Offset +50 - +150mV
CPU NB Voltage Min. 0.6V, Max. 1.55V u koracima od po 0.0125V
NB Voltage Min. 1.1V, Max. 1.4V u koracima od po 0.02V
HT Voltage Min. 1.2V, Max. 1.4V u koracima od po 0.01V
CPU VDDA Voltage Min. 2.56V, Max. 2.7V u koracima od po 0.14V
PCIE VDDA Voltage Min. 1.81V, Max. 1.92V u koracima od po 0.11V


ASRcok 990FX Extreme6 ASRcok 990FX Extreme6 ASRcok 990FX Extreme6

ASRcok 990FX Extreme6 ASRcok 990FX Extreme6 ASRcok 990FX Extreme6

UEFI sučelje je vrlo slično onome kod Fatal1ty ploče, pri čemu u brzini, preglednosti i dostupnim opcijama ipak dosta zaostaje za konkurencijom. Opcije za overclocking su vrlo rudimentarne, a ni naponi nisu naročito izdašni i jasno je kako je ova ploča namijenjena isključivo overclockingu na zraku.

ASRcok 990FX Extreme6 ASRcok 990FX Extreme6 ASRcok 990FX Extreme6

ASRcok 990FX Extreme6 ASRcok 990FX Extreme6 ASRcok 990FX Extreme6

Softver koji dolazi uz ploču je raznolik, a izgledom i mogućnostima malo zaostaje za konkurencijom. Overclocking aplikacija AXTU dozvoljava "igranje" sa svim onim parametrima s kojima se možemo igrati i u BIOS-u, tj. njegovom UEFI sučelju. Ipak, overclocking 220W procesora ovoj ploči nije jača strana pa smo tako jedva uspjeli navući sve jezgre 9370 modela na maksimalnih 4.5 GHz, dok je primjerice 4170 model bez problema išao na 4.9GHz kao  kod konkurentnih Asus ploča, no o tome više na narednim stranicama.

AMD FX-9370

asrock_990fx_e6_26

FX-9370 procesor nosi kodno ime Vishera, što znači da je baziran na Piledriver arhitekturi koja je na tržištu su prisutna još od kraja 2012. godine kada je predstavljen tada najjači FX-8350. FX-9xxx modeli su se na tržištu pojavili sredinom 2013. godine u dvije forme - 9370 i 9590. Jači je bio prvi AMD-ov procesor koji je dostizao tvorničku brzinu jezgre od 5GHz u Turbo načinu rada. U suštini je ovdje riječ o tvornički overclockiranim FX-8xxx procesorima kojima je dopušten TDP od 220W i visoke radne frekvencije kako bi se mogli boriti s Intelovim brzim procesorima. No, potrošnja im se pokazala iznimno visokom pa nisu bili jako popularni na tržištu. Model kojeg danas testiramo je FX-9370, a jezgre mu rade na osnovnih 4.4GHz dok se u Turbo načinu rada to diže na 4.7GHz. Sve ostale karakteristike su mu identične kao i kod FX-8xxx serije, pa tu nije potrebno ulaziti u detaljniju analizu.

Test sistem, način testiranja i overclocking

Test sistem
Test sistem :: Hardware
Matična ploča ASRock 990FX Extreme3 (UEFI: v.1.20)
Procesor AMD FX-9370; FX-4170
Memorija Corsair Vengeance Pro 2 x 8GB 2400MHz, CMY16GX3M2A2400C10R
Grafičke kartice AMD Radeon R9 290 w. Accelero Xtreme IV;
Zvučna kartica On Board
SSD Intel DC S3500; Intel SSD 730 240GB
Napajanje Thermaltake Grand 1050W
Monitor Dell UltraSharp U2713HM

Testni sistem :: Software
OS Windows 8.1
Chipset datoteke AMD Catalyst
DirectX verzija 11
AIDA 64 Extreme Edition v.4.30.2900
3DMark FireStrom
PCMark 8 Home, Accelerated
  Način testiranja i overclocking

ASRcok 990FX Extreme6 ASRcok 990FX Extreme6

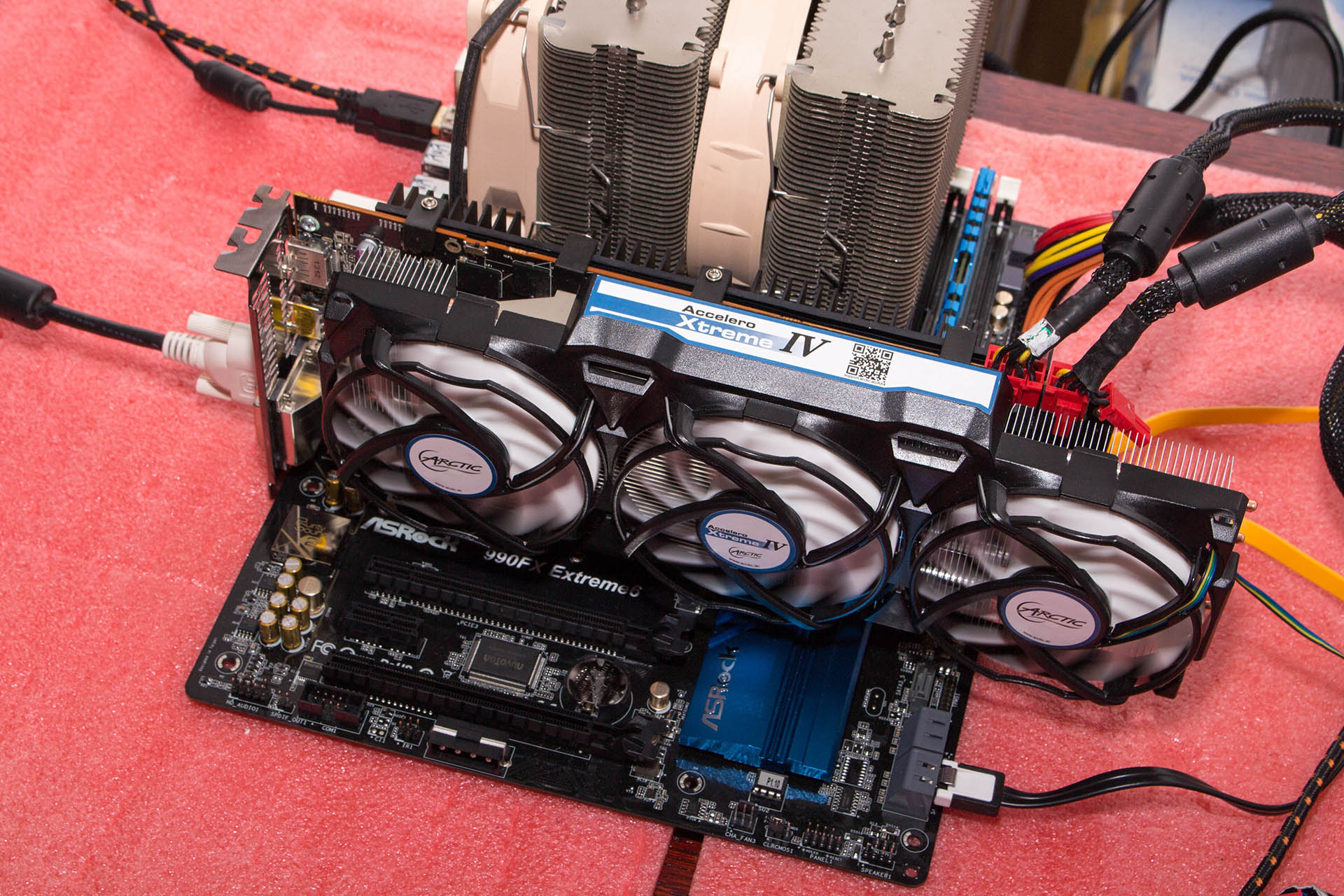

Ploču smo testirali s dva dostupna procesora. S obzirom da do sada nismo imali prilike isprobati FX-9370 model, upravo ćemo se na njegove performanse koncentrirati u rezultatima testova, dok smo za overclocking koristili slabiji FX-4170. Set testova je standardan i vrlo sličan onome kod FX-8370e i 8320e testova. Ostatak testnog hardvera se sastojao i od Noctuinih NH-C14 i D15 hladnjaka, Corsairove DDR3 memorije brzine 2400 MHz te SSD-a i napajanja koje vidimo u tablici. Benchmarci su bili uobičajeni kada je riječ o testu procesora, a ubacili smo i neke grafičke kao što su Civilization: Beyond Earth i Sniper Elite 3 kako bi vidjeli koji su dobici kada uključimo Mantle i koliko je FX-9370 dobar za gaming. Uz to, tu je i standardni test potrošnje, te naravno overclocking.

ASRcok 990FX Extreme6

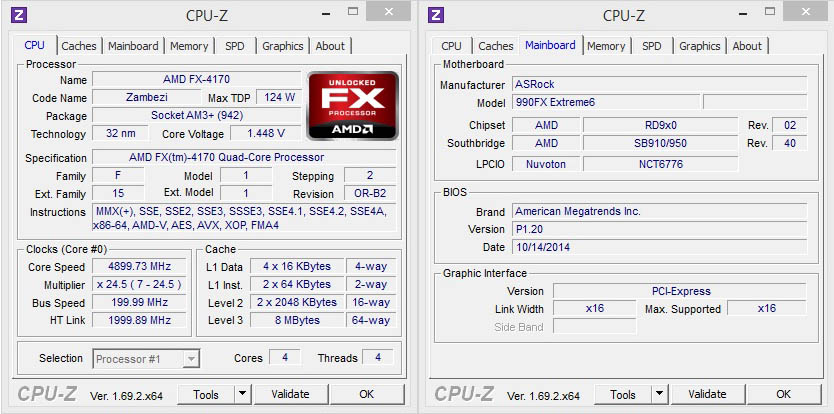

Ručnim overclockingom smo FX-9370 jedva natjerali na 4.5GHz i zaključili kako je Extreme6 ipak mrvicu preslaba kako bi izvukla sve što takav 220W procesor može dati. No, treba ipak priznati i kako je taj procesor poprilično tvornički overclockiran i kako je teško bilo što više izvući i na boljim pločama. S druge strane, FX-4170 je bez problema potegao do 4.9GHz, što je rezultat koji smo vidjeli i kod nekih Asusovih ploča.

Rezultati testova - prvi dio

[ichart headers="ID, CPU (pts)" title="Cinebench 11.5" labels="i7-4770K,FX-9370,FX-8350,i5-4690K,i5-4670K,FX-8370e,FX-8320e,Pentium G3258" values="8.53,7.37,6.95,6.64,6.5,5.68,5.52,2.70" colors="blue,purple,blue,blue,blue,blue,blue,blue" height="500"] [ichart headers="ID, CPU (cb)" title="Cinebench 15" labels="FX-9370,i5-4690K,FX-8370e,FX-8320e" values="683,600,529,518" colors="purple,green,green,green" height="500"] Otvaramo s dva Cinebench testa, starijim i novijim. U prvom je 9370 brži od 8350 procesora i dobro opravdava više radne taktove, dok u drugom, novijem, vidimo kako je dosta brži od FXe modela. Intelovom se 4770K kao što vidimo u prvom testu ne može približiti. [ichart headers="ID, GB/s" title="TrueCrypt v7.1" htitle="AES (GB/s)" labels="i7-4770K,FX-9370,FX-8350,i5-4690K,i5-4670K,FX-8370e,FX-8320e" values="4.5,3.8,3.7,3.3,3.3,3.1,3" colors="purple,red, purple,purple,purple,purple" height="400"] Marginalno brži rezultat od 8350 ne opravdava visoke taktove i visoku potrošnju 9370 procesora, a Intel je ponovno dosta nadmoćniji. [ichart headers="ID, FPS" title="x.264 Benchmark v4.0" htitle="Score (FPS)" labels="i7-4770K,i5-4690K,i5-4670K,Pentium G3258,FX-8350,FX-9370,FX-8370e,FX-8320e" values="210.23,199.2,197.08,93.23,88.54,57.77,54.89,53.98" colors="blue,blue,blue,blue,blue,purple,blue,blue" height="500"] [ichart headers="ID, FPS" title="x.264 Benchmark v5.0 Pass 1" htitle="Score (FPS)" labels="i5-4670K,FX-9370,A10-7850K,A10-7800,A8-7600,Athlon X4 860K" values="62.63,39.05,36.04,34.85,34.7,28.73" colors="green,blue,green,green,green,green" height="400"] Slabi x.264 rezultati gdje su Intelovi procesori puno nadmoćniji.

Rezultati testova - drugi dio

[ichart headers="ID, Score" title="Luxmark 2.0 Room" htitle="Score" labels="FX-9370,i5-4690K,FX-8370e,FX-8320e" values="266,248,235,230" colors="red,green,green,green" height="300"] U Luxmarku je tek malo brži od Intelovog četverojezgrenog (za 4770K nemamo rezultat), a ni slabiji FXe nisu daleko. [ichart headers="ID, s" title="wPrime 2.0 1024M" htitle="Score (seconds)" labels="FX-8350,FX-9370,FX-8370e,FX-8320e" values="246.217,253.471,323.098,333.472" colors="blue,red,blue,blue" height="300"] wPrime performanse su niže nego kod 8350 procesora i tu opet nema opravdanja za visoku potrošnju 9370 procesora. [ichart headers="ID, FPS" title="Sniper Elite 3" htitle="FPS" labels="FX-9370 @ Mantle,FX-9370" values="132.1,120" colors="red,green" height="300" min="0"] I kod ovako brzog procesora Mantle donosi lijepo ubrzanje, a rezultati su sasvim usporedivi sa onima kod FXe procesora pa ni tu 9370 nekako nema smisao. [ichart headers="ID,Load (W)" title="Potrošnja" labels="Pentium G3258,i5-4690K,FX-8320e,FX-8370e,FX-8350,FX-9370" values="65,95,182,188,255,314" colors="blue,blue,blue,blue,blue,purple" height="300", min="0"] Potrošnja i zagrijavanje su znatno viši nego kod FX-8350 procesora i nabavka 9 serije je potpuno neisplativa u odnosu na seriju 8, a pogotovo na odličnog 8320e.

Zaključak

ASRock je još jednom pokazao da zna proizvesti kvalitetnu ploču, koja svojom cijenom i mogućnostima može privući mnoge kupce. Nije na razini onoga što smo vidjeli kod konkurencije koja ima naprednije overclocking mogućnosti i bolju softversku podršku te preglednija UEFI sučelja, no cijena je ta koja ASRcoku ide u prilog. Baš kao i kod Fatal1ty 990FX Killer ploče, i Extreme6 donosi odličan omjer kvalitete, mogućnosti, snage i cijene. Mušica ima, kao što je sporo i overclocking opcijama siromašno UEFI sučelje, zatim slabiji OC potencijal za 220W procesore, povremene nestabilnosti softvera itd. Ipak, dobre strane prevaguju i ploča svakako ima preporuku po cijeni od oko 140 € za koliko se prodaje u Njemačkoj. Uz npr. FX-8320e procesor s ovom pločom kupac dobiva vrlo moćan gamerski stroj kojeg lako može i overclockirati i izvući ekstra performanse iz platforme. Drugi dio našeg današnjeg članka, test FX-9370 procesora, nije ostavio tako dobar dojam kao prvi. 9370 se definitivno pokazao kao neisplativ jer košta puno, ima vrlo visoku potrošnju, a performansama to sve skupa ne opravdava.  Još jednom, ukoliko kupujete FX platformu i želite procesor 8 serije, svakako kupite 8320e.
