ASRock nam je na test poslao ploču opremljenu novim Intelovim H370 čipsetom koja dolazi u Mini ITX izdanju. I premda je malena, to ne znači kako nije bogata opremom pa se diči integriranom WiFi karticom po 802.11ac standardu. Osim toga tu je jedan M.2 socket, dual gigabitni LAN portovi, dva USB 3.1 utora, 8-kanalni audio itd.

asrock_h370m_itx_ac_3 asrock_h370m_itx_ac_4

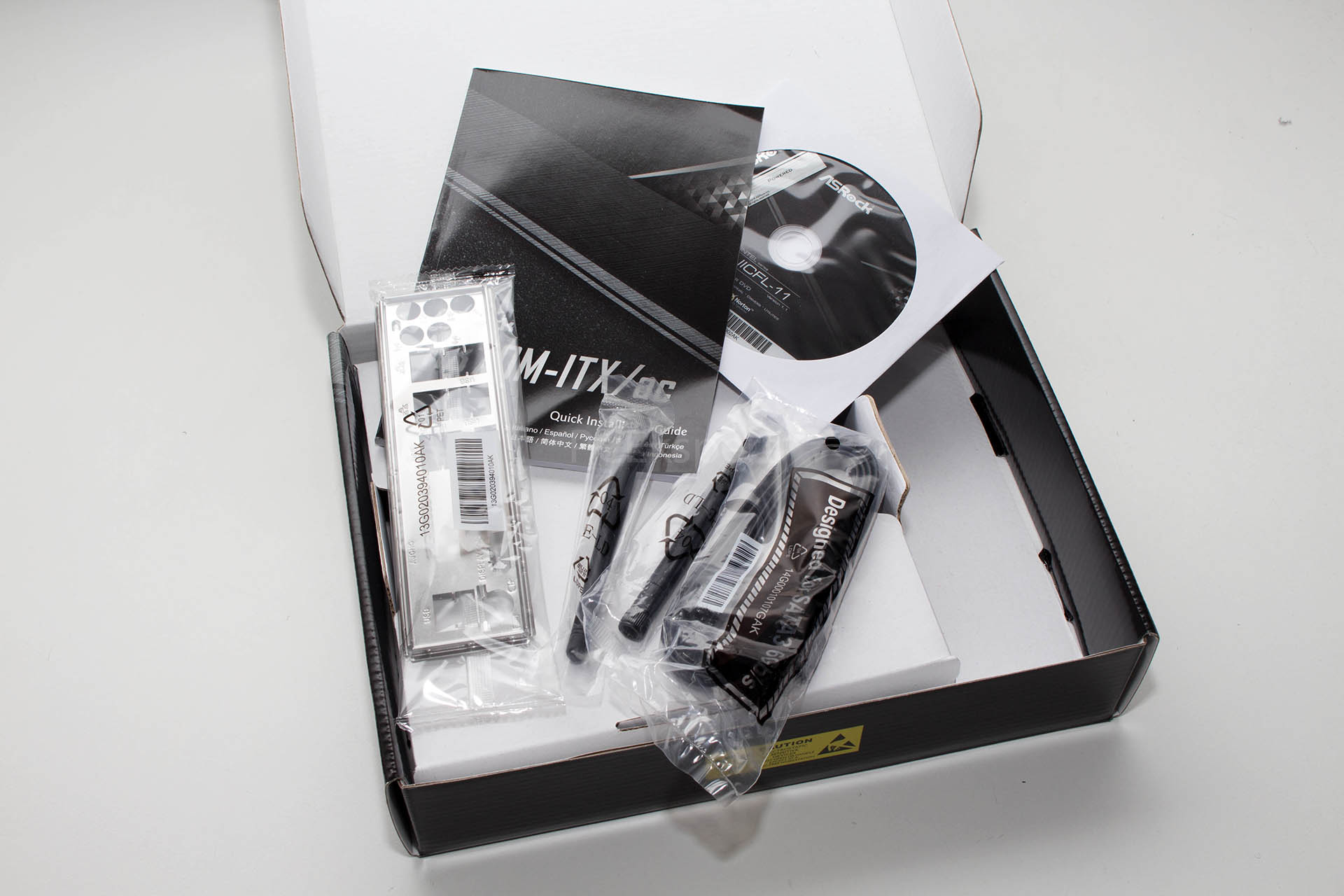

Pakiranje je klasično, malena kutija, tek malo šira od pločice koja mjeri samo 17 x 17 centimetara. Bundle se sastoji od I/O zaštite, dva SATA kabela, M.2 vijaka, dvije antene, podebljih uputa za instalaciju i korištenje te medija s upravljačkim programima i aplikacijama. Malena je pločica smještena na spužvu i u antistatičku vrećicu.

asrock_h370m_itx_ac_5

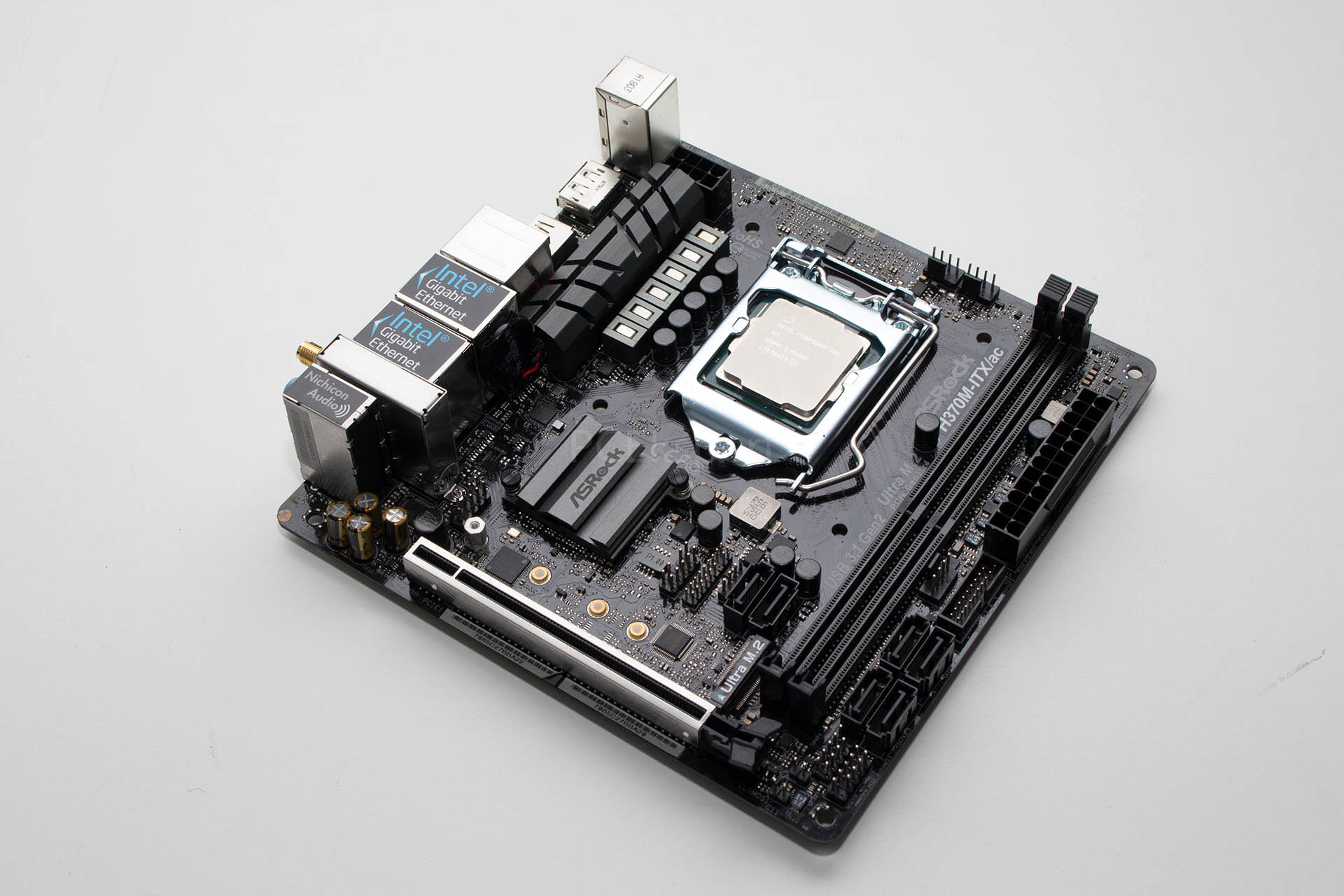

ASRock je nadaleko i naširoko poznat po svojim Mini ITX pločama. U ponudi ih uvijek imaju mnoštvo, a pioniri su bili i s HEDT Intel X99 čipsetom na tom formatu. Nije ni čudo stoga kako su majstori u tome što rade, i kako mnogi biraju upravo njihove ITX ploče. Teško je na mali prostor smjestiti mnoštvo opreme, te i dalje zadržati dobar raspored i dobar pristup svemu. ASRock u tome uspijeva i rijetko im se može prigovoriti za loš smještaj nekog elementa. Na ovoj su ploči to tek dva vertikalna SATA konektora smještena iznad DIMM utora, te TPM i Audio headera iznad. Sve ostalo, ako zaboravimo kako su i ostali SATA konektori vertikalni, je kako treba biti – uz rub ploče.

asrock_h370m_itx_ac_8

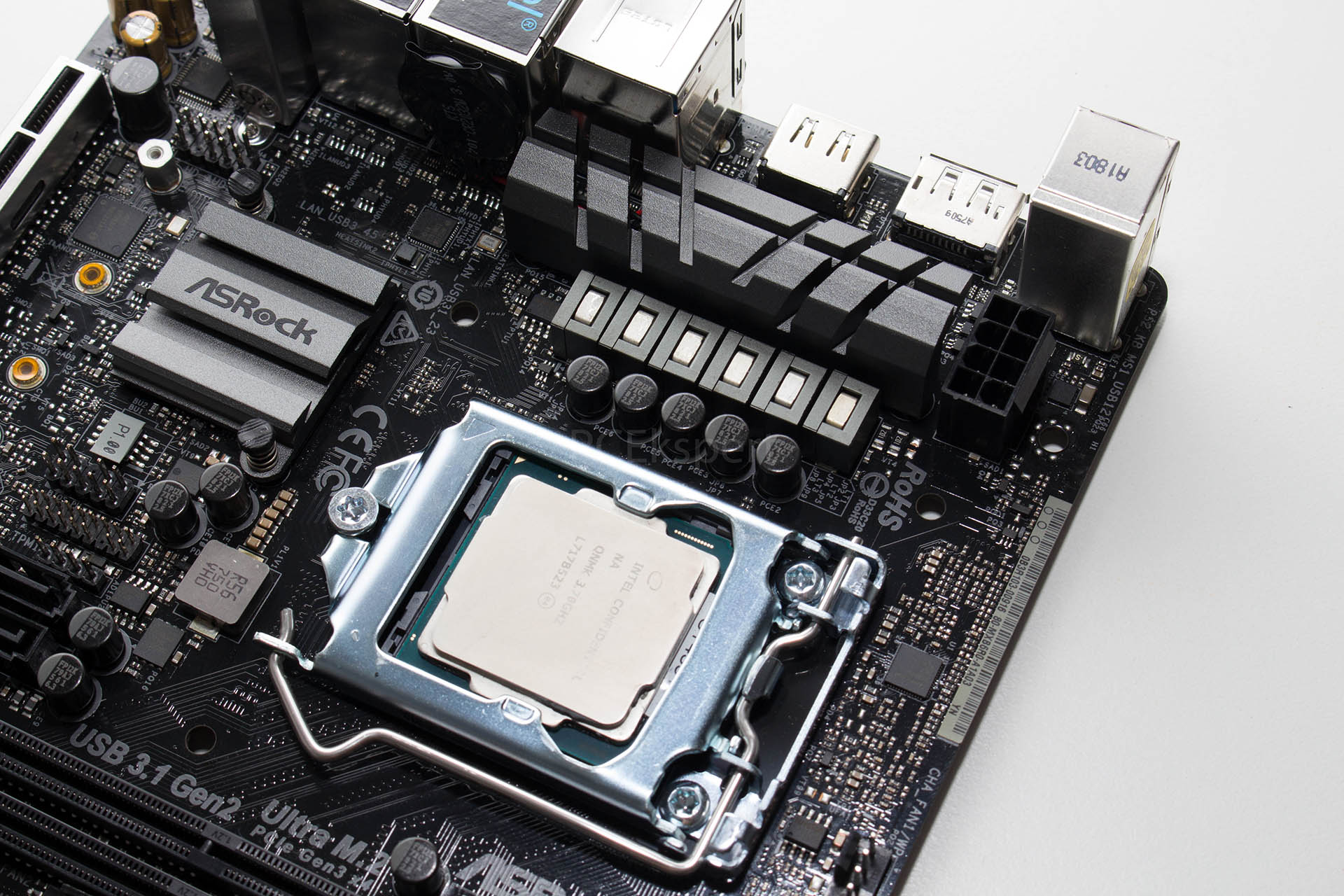

Na ploči su tri 4-pinska konektora za ventilatore i time je osiguran pogon dovoljnog broja ventilatora u manjem kućištu. Napojna jedinica je dovoljno robusna za procesore osme generacije TDP-a 95 W, čak i ove šest jezgrene s kakvim smo mi testirali ploču. 4 +2 fazne je konstrukcije s Intersilovim ISL95866 kontrolerom, 60-amperskim prigušnicama i Nichiconovim 12K Black kondenzatorima. Overclocking jasno, baš kao i kod B360 čipseta, nije podržan pa je hladnjak na Dual-Stack MOSFET-ima sasvim adekvatan. Uz to, još mu malo propuha osiguravaju i ventilator(i) na CPU hladnjaku pa je zagrijavanje u granicama normale. Hladnjak na H370 čipsetu je također dovoljno velik za potrebe hlađenja čipa s TDP-om od 6 W. Kada smo kod čipseta, recimo kako on podržava 20 PCIe stazica treće generacije u x1, x2 i x4 konfiguracijama. Ukupno podržava 8 USB 3.1 portova, od čega četiri po Gen. 2, a četiri po Gen. 1 specifikaciji. Od ostalog podržava Optane Memory, Rapid Storage, Smart Sound, te PTT i Boot Guard tehnologije.

Specifikacije ASRock H370M-ITX/ac
Podržani
procesori 		– Supports 8th Generation Intel® Core™ Processors (Socket 1151)
– Supports CPU up to 95W
– Digi Power design
– 6 Power Phase design
– Supports Intel® Turbo Boost 2.0 Technology
Čipset

Intel H370
Memorija – Dual Channel DDR4 Memory Technology
– 2 x DDR4 DIMM Slots
– Supports DDR4 2666 / 2400 / 2133 non-ECC, un-buffered memory
– Supports ECC UDIMM memory modules (operate in non-ECC mode)
– Max. capacity of system memory: 32GB*
– Supports Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gold Contact in DIMM Slots
Utori
za proširenja		 – 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
– 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
Grafika Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1 (Decode only)
– Three graphics output options: DisplayPort 1.2 and 2 x HDMI ports
– Supports Triple Monitor
– Supports HDMI with max. resolution up to 4K x 2K (4096×2160) @ 30Hz
– Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096×2304) @ 60Hz
– Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
– Supports HDCP with HDMI and DisplayPort 1.2 Ports
– Supports 4K Ultra HD (UHD) playback with HDMI and DisplayPort 1.2 Ports
LAN i WLAN
 – Gigabit LAN 10/100/1000 Mb/s
– 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT
– Supports Wake-On-LAN
– Supports Lightning/ESD Protection
– Supports Dual LAN with Teaming*
– Supports Energy Efficient Ethernet 802.3az
– Supports PXE

– Intel® 802.11ac WiFi Module
– Supports IEEE 802.11a/b/g/n/ac
– Supports Dual-Band (2.4/5 GHz)
– Supports high speed wireless connections up to 433Mbps
– Supports Bluetooth 4.2 / 3.0 + High speed class II
Audio – 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)*
– Premium Blu-ray Audio support
– Supports Surge Protection
– Nichicon Fine Gold Series Audio Caps
Storage – 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 15), NCQ, AHCI and Hot Plug*
– 1 x Ultra M.2 Socket, supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
Jedinstvene značajke
ASRock USB 3.1 Gen2
– ASRock USB 3.1 Gen2 Type-A Ports (10 Gb/s)
ASRock Super Alloy
– Premium 60A Power Choke
– Dual-Stack MOSFET (DSM)
– Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
– Sapphire Black PCB
– High Density Glass Fabric PCB
Intel® 802.11ac WiFi
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
BIOS – 128Mb AMI UEFI Legal BIOS with multilingual GUI support
– ACPI 6.0 Compliant wake up events
– SMBIOS 2.7 Support
– CPU, DRAM, PCH 1.0V, VCCST Voltage Multi-adjustment
Format – Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
