Asus Maximus VI Formula test

Kutija za ovu ploču je tipičnog ROG dizajna kojeg Asus nije znatnije mijenjao već duže vrijeme. Poneke sitnije izmjene su vidljive, a na kutiji se i dalje nalaze sve bitne informacije o proizvodu. Kao što smo u uvodu napisali Maximus V Formula modela je bilo tri - inicijalno predstavljeni, zatim Game Bundle te ThunderFX modeli. Nova generacija je vrlo slična prethodnoj, a izmjene se odnose na novi čipset i podršku za novu generaciju procesora, dodavanje ROG Armor metalno-plastičnog oklopa, Sonic Radara te RAM Disk tehnologija. SupermeFX zvuk je zadržan ali je unaprijeđen, baš kao i miniPCIe Combo kartica, GameFirst LAN tehnologija, te hibridno hlađenje.

Otvaranjem kutije kupac može saznati više informacijama o CrossChill, SuperemeFX, ROG Armor i Combo II tehnologijama. Uz to, može i baciti pogled na samu ploču. U zasebnoj se kutiji nalazi vrlo bogat bundle. Uz standardno debele i detaljne korisničke upute, tu je i zaštita za stražnji I/O panel, osam SATA 6Gb/s kabela, jedan SLI mostić, jedan Q-konektor (2 u 1), jedan 12 u 1 ROG Cable Label i jedan ROG Door Hanger. Uz to, tu je i mPCIe Combo II kartica s dual-band WiFi 802.11 a/b/g/n/ac + Bluetooth v4.0/3.0+HS modulom i pripadajućom ASUS 2T2R dual band Wi-Fi okretnom antenom (Wi-Fi 802.11a/b/g/n/ac compliant). Na popratnom se mediju nalaze upravljački programi, ROG RAMDisk, ROG CPU-Z, ROG Mem TweakIt, Kaspersky Anti-Virus, DAEMON Tools Pro Standard, ASUS WebStorage i ASUS Utilities.

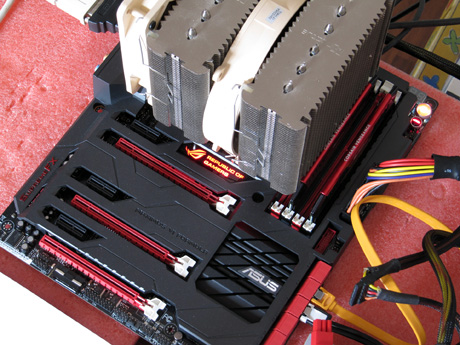

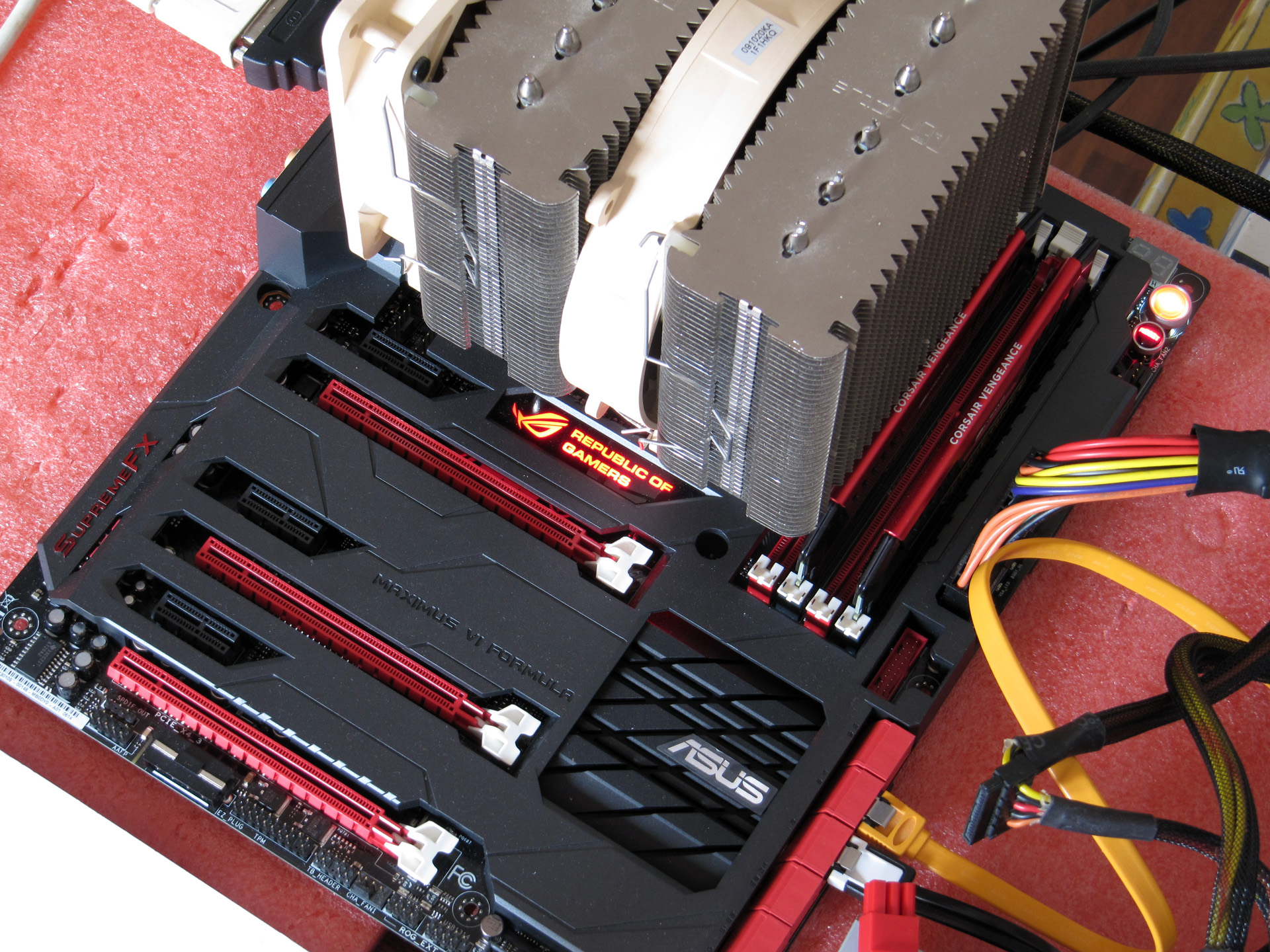

Ploča je standardnih ATX dimenzija ( 30.5 cm x 24.4 cm ), a dizajn i boje su u tipičnom ROG stilu. Ova se ploča od prethodnih modela, ali i jačeg Maximus VI Extreme modela razlikuje po ROG Armoru preuzetom iz TUF serije. Oklop od ABS plastike ima za zadatak čuvati komponente ploče od velike topline koju generira grafička ili grafičke kartice koje se na njoj nalaze. S obzirom da je ovo Gaming ploča, za očekivati je kako će ju kupci koristiti za ekstreman gaming u kojem će koristiti dvije ili čak tri grafičke kartice koje će očekivano biti overclockirane baš kao i ostatak sistema. Zbog toga je i hlađenje VRM dijela izvedeno tako da može imati dvostruku ulogu - pasivnu ili aktivnu u sklopu sistema vodenog hlađenja.

S donje strane, ROG Armor čini čvrsta metalna ploča koja je sa devet vijaka pričvršćena za gornji dio i na taj način pojačava čvrstoću ploče, tj. ne dozvoljava njeno svijanje pod pritiskom. Moćne moderne grafičke kartice su nerijetko i vrlo teške pa se PCB pod njihovom težinom zna saviti, što će ovakav oklop spriječiti.

Kada oklop uklonimo otvara nam se pogled na klasični crni PCB, na kojem su posloženi crni i crveni elementi. Rashladni sistem je podijeljen u dva dijela. Na VRM-u se nalazi masivni aluminijski hladnjak sastavljen od dva dijela tako da tvori vodeni blok. Donji dio bloka je rebraste strukture za lakše otpuštanje topline, a poklopac je za njega pričvršćen vijcima. Između se nalazi gumena brtva, a na krajevima su rupe za standardne G1/4 priključke koji nisu uključeni u bundle s pločom. Na Z87 PCH-u se nalazi jedan niski aluminijski hladnjak. Hladnjaci su obojani u crnu boju, a na donjem je i ASUS logo. Ploča i sa i bez oklopa izgleda vrlo dobro, a layout komponenata je vrlo dobar.

Specifikacije Asus Maximus VI Formula Podržani procesori Intel Socket 1150 for 4th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 Čipset Intel Z87 Memorija 4 x DIMM, Max. 32GB, DDR3 3100 - 1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) Utori za proširenja 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) 1 x mini-PCIe 2.0 x1 3 x PCIe 2.0 x1 Multi-GPU podrška Supports NVIDIA Quad-GPU SLI Technology Supports AMD 3-way CrossFireX Technology LAN Intel I217V, 1 x Gigabit LAN Controller Audio ROG SupremeFX Formula 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming - SupremeFX Shielding Technology - Cirrus Logic CS4398 DAC: 120 dB SNR, -107 dB THD+N (Max. 192 kHz/ 24 -bit) - TI 6120A2 high fidelity headphone amplifier - WIMA film capacitors - ELNA premium audio capacitors - High-fidelity audio OP AMP(s) - Differential circuit design Audio Feature : - Blu-ray audio layer Content Protection  - Sonic Radar - DTS Connect - Optical S/PDIF out port(s) at back panel Storage Intel Z87 chipset : 6 x SATA 6Gb/s port(s), red Support Raid 0, 1, 5, 10 Supports Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology Intel Z87 chipset : 1 x M.2 (NGFF) Socket 2 on mPCIe Combo II expansion card(s), black Support M.2 (NGFF) Type 2242 SSD card (22mm x 42mm), Support PCI express 2.0 x1 and SATA 6Gb/s standards ASMedia ASM1061 controller : 4 x SATA 6Gb/s port(s), red USB Intel Z87 chipset : 4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board) Intel Z87 chipset : 8 x USB 2.0 port(s) (4 at back panel, black, 4 at mid-board) ASMedia USB 3.0 controller : 4 x USB 3.0 port(s) (4 at back panel, blue) Wireless & Bluetooth Wi-Fi 802.11a/b/g/n/ac Supports dual band frequency 2.4/5 GHz Bluetooth V4.0 Bluetooth V3.0+HS BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS Format ATX Form Factor 30.5 cm × 24.4 cm Interni I/O portovi 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 1 x TPM connector(s) 10 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 3 x Chassis Fan connector(s) 3 x Optional Fan connector(s) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) 1 x DirectKey Button(s) 1 x DRCT header(s) 1 x MemOK! button(s) 10 x ProbeIt Measurement Points 3 x Thermal sensor connector(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x FastBoot switch(es) 1 x ROG extension (ROG_EXT) header(s) 1 x mPCIe Combo II connector(s) Specijalne značajke ASUS Dual Intelligent Processors 4 with 4-Way Optimization : - The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration CPU Level Up ASUS Wi-Fi GO! - Wi-Fi GO! Function: Cloud GO!, Media Streaming Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send - Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode - Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems ASUS Exclusive Features : - GPU Boost - USB BIOS Flashback - AI Suite 3 - Ai Charger+ - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS EZ DIY : - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) ROG značajke CrossChill (Hybrid air and liquid cooling) ROG Armor (including top cover and SECC steel backplate) mPCIe Combo II (mPCIe/M.2 combo card) Extreme Engine Digi+ III : - 8 + 2 phase power design - NexFET Power Block MOSFET - 60A BlackWing Chokes - 10K Black Metallic Capacitors ProbeIt UEFI BIOS features : - ROG BIOS Print - GPU.DIMM Post - Tweakers' Paradise - ROG SSD Secure Erase ROG RAMDisk GameFirst II Extreme Tweaker

Ploča ima osam faznu Extreme Engine Digi+ III napojnu jedinicu koja koristi Fully Integrated Voltage Regulatore (FIVR), NexFET Power Block MOSFET-e s 90% efikasnosti, 60A BlackWing prigušnice i 10K Black Metallic kondenzatore. Kontroleri su Dual Intelligent Processors 4 s četverosmjernom optimizacijom - DIGI+ Power Control, TPU, EPU i Fan Xpert 2. Iznad napojne jedinice se nalazi 12V 8-pinski ATX konektor, te pomoćni 4-pinski. Tu se nalaze i jumperi za temperaturne sonde, te mPCIe konektor tik iznad stražnjeg I/O panela. Oko memorijskih slotova se nalaze dva četiri pinska konektora MemOK tipka, mjerne točke napona, LED dijagnostika, Start i Reset tipke, još jedan 4-pinski konektor za ventilator, te dvofazna DIGI+ napojna kontrola memorije. Ispod toga se nalazi 24-pinski ATX konektor, signalizacijske LED-ice (CPU, DRAM, VGA i BOOT DEVICE). Na dnu uz DIMM utore tu je i interni USB 3.0 konektor.

U donjem se dijelu ploče nalaziIntelov LAN kontroler, ASMedijin USB3.0 kontroler, te veliki audio dio koji zauzima sav prostor uz lijevi bok. Advanced SuperemeFX zvuk uključuje osam kanalni HD Audio CODEC - Cirrus Logic CS4398 DAC ima 129dB signal-to-noise omjer, te -107 dB THD+N (Max. 192 kHz/ 24 -bit). Uz njega tu je i TI 6120A2 HiFi pojačalo za slušalice, WIMA film kondenzatori, ELNA audio kondenzatori, te diferencijalni dizajn strujnog kruga. Zvuk na ploči je tako odličan, kako i dolikuje pravom gamerskom proizvodu. Tri su PCIe x16 utora koji mogu raditi u single x16 ili dual x8 ili x8/x4/x4 modovima rada. Za jednu gamersku ploču, očekivali smo barem dual x16 setup. Tu su i tri PCIe x1 utora, a i baterija je ovdja našla svoje mjesto. Na samom se dnu ploče nalazi uobičajeni set konektora zajedno sa OC Panel konektorom. OC Panel dolazi samo uz Extreme verziju, no lijepo je što je Asus ostavio to kao opciju i na ovoj ploči. Na desnoj se strani nalazi skup kontrolera - ROG, Nuvoton Super I/O, ASMedia SATA kontroler i Z87 PCH ispod hladnjaka. SATA konektora ima deset, svi su po 6Gbps standardu i svi su horizontalne orijentacije.

I/O stražnji panel:

• 1 x DisplayPort
• 1 x HDMI
• 1 x LAN (RJ45) port
• 6 x USB 3.0 (plavi)
• 4 x USB 2.0 (crni)
• 1 x Optical S/PDIF out
• 6 x Audio jacks
• 1 x Clear CMOS button
• 1 x ROG Connect On/ Off switch


Na stražnjem se panelu nalazi solidnih šest USB3.0 konektora, četiri USB2.0 konektora koji naravno rade bez drivera, dva video izlaza, te korisne Clear CMOS i ROG Connect tipke. Kod ovoga modela nema legacy PS/2 konektora. S desne strane I/O panela nalazi se i miniPCIe port u kojeg ugrađujemo priloženu Combo II karticu koju Asus isporučuje uz ovu ploču. Combo II kao što joj i ime sugerira kombinira dual-band WiFi karticu po 802.11 a/b/g/n i ac standardnima te Bluetooth po v4.0/3.0+HS. Uz ovaj iznimno koristan dodatak dolazi i 2T2R dual band Wi-Fi okretna antena koja zadovoljava Wi-Fi 802.11a/b/g/n i ac standarde. Tako je Asus uz svoju odličnu mrežnu opremu brzo popularizirao AC standard koji donosi veće brzine komunikacije i kod jačih matičnih ploča, a programska je podrška kao i uvijek odlična.

ASUS Maximus VI Formula (dostupni naponi) CPU Core Voltage Min. 1.05V, Max. 2.2V u koracima od po 0.003125V CPU Cache Voltage Min. 1.05V, Max. 2.2V u koracima od po 0.003125V CPU System Agent Voltage Min. 0.8V, Max. 2.2V u koracima od po 0.003125V CPU Analog I/O Voltage Min. 1.00V, Max. 2.2V u koracima od po 0.003125V CPU Digital I/O Voltage Min. 1.00V, Max. 2.2V u koracima od po 0.003125V PCH Interfacing Voltage Min. 1.00V, Max. 1.6V u koracima od po 0.003125V Initial CPU Voltage Min. 0.8V, Max. 2.44V u koracima od po 0.01V Eventual CPU Voltage Min. 0.8V, Max. 2.44V u koracima od po 0.01V DRAM Voltage Min. 1.2V, Max. 2.40V u koracima od po 0.005V PCH Core Voltage Min. 0.7V, Max. 1.80V u koracima od po 0.00625V PCH VLX Voltage Min. 0.8V, Max. 2.0V u koracima od po 0.00625V VTTDDR Voltage Min. 0.6V, Max. 1.40V u koracima od po 0.00625V



UEFI sučelje BIOS-a je malo izmijenjeno u odnosu na prošlu generaciju, a identično je sučelju koje smo vidjeli kod Extreme ploče. Glavni dio za tweakanje je Extreme Tweaker stranica koja sadrži ogroman broj opcija za podešavanje uz vrlo izdašne napone i prije nego aktiviramo LN2 način rada. . Stranica je vrlo duga i sadrži sve od osnovnih podešavanja pa do onih naprednih, a na screenovima iznad ih možete vidjeti manje više sve. Da je ovo i dobra OC ploča dokazuje i tablica dostupnih napona, te različite postavke koje možemo mijenjati.

Sa softverske je strane manje više sve poznato. AI Suite III brine o svim važnim parametrima rada ploče, od nadogradnji BIOS-a, do četiri glavna parametra rada - TPU, EPU, DIGI+ i FanXpert 2. Tu su i SSD Secure Erase, ROG RAMDisk (koristi i do 80% slobodne sistemske memorije za ubrzanje rada aplikacija instaliranih na tvrdi disk ili SSD), CPU Level Up, USB 3.0 Boost, BootSetting itd.

Test sistem

Test sistem :: Hardware Platforme Asus Maximus VI Formula Procesor(i) Intel Core i7-4770K; Memorija Corsair Vengeance Pro 2 x 8GB 2400MHz, CMY16GX3M2A2400C10R Grafičke kartice Intel HD4600; Zvučna kartica On Board Hard disk(ovi) Corsair Force 3 120GB; Napajanje Thermaltake Grand 1050W DVD-RW HP GSA-H60L

Testni sistem :: Software OS Windows 7 Ultimate 64-bit SP1 Chipset datoteke Intel Chipset Driver DirectX verzija 11 AIDA 64 Extreme Edition v.3.00.2500 3DMark Fire Strom PCMark 7 Home 7-Zip v. 4.65



Način testiranja i overclocking

Za ovaj test smo ponovno imali dostupan 4770K procesor, a uz ovu ploču smo još testirali i Maximus VI Impact, Z87I-PRO i Vanguard B85 ploče čiju će te recenziju moći čitati uskoro. Način testiranja je kao i uvijek poprilično standardan u kojem mjerimo performanse kombinacije ploča/procesor/memorija, a ubacili smo i test SATA performansi. U test sistem smo dodali i novu, vrlo brzu memoriju - Corsair Vengeance Pro 2 x 8GB @ 2400MHz (CMY16GX3M2A2400C10R) čiji će te test vidjeti uskoro. U tablicama ćete vidjeti i usporedbu potrošnje, koja se ipak ne razlikuje znatno od druge dvije ploče koje smo testirali s ovim procesorom. Hladnjaci na ploči ni nakon dugotrajnog opterećenja nisu jako vrući, a tako je i kada overclockiramo. Overclocking mogućnosti ploče su identične onima ranije testiranim i 4770K procesor nismo uspjeli natjerati na viši takt nego što je to bio slučaj kod G1.Sniper 5 ploče, što u prijevodu znači oko 4.8 - 4.9GHz.

Futuremark
PCMark 7
Asus Maximus VI Extreme 6206    Asus Sabertooth Z87 6117    Asus Maximus VI Formula 6116    Intel DZ87KLT-75K 6011    Asus Z87-Deluxe 5868      0 21 00 42 00 63 00
3DMark Fire Strike
Asus Maximus VI Extreme 885    Asus Z87-Deluxe 884    Asus Maximus VI Formula 884    Asus Sabertooth Z87 883    Intel DZ87KLT-75K 842      0 3 00 6 00 90 0



Za potrebe testiranja Futuremarkovih PCMarka 7 i 3DMarka koristili smo stariju memoriju, tj. G.Skillov kit iz ranijih testova kako ne bi došlo do velike razlike u performansama i kako bi mogli napraviti kakvu takvu usporedbu performansi. Sve su ploče podjednake ovdje a tako će i ostati kroz daljnje testove.

7-Zip
Score (MIPS)
Asus Z87-Deluxe 24204    Asus Sabertooth Z87 24192    Asus Maximus VI Extreme 24001    Asus Maximus VI Formula 23454    Intel DZ87KLT-75K 22048      0 50 00 10 000 15 000 20 000 250 00



7-Zip mjeri sirove performanse procesora pa razlika u brzini memorije ovdje nije osjetna - stoga su sve ploče vrlo izjednačene.

AIDA64 - RAM
Read (MB/s)
Asus Maximus VI Extreme 35266    Asus Maximus VI Formula 35261      0 10 000 20 000 30 000 400 00
Write (MB/s)
Asus Maximus VI Extreme 37524    Asus Maximus VI Formula 37499      0 10 000 20 000 30 000 400 00
Copy (MB/s)
Asus Maximus VI Extreme 33999    Asus Maximus VI Formula 33968      0 10 000 20 000 30 000 400 00



Memorijske performanse na 2400MHz su izvrsne

ASSSD
Seq# Read
Asus Maximus VI Hero 202,76    Asus Maximus VI Formula 199,52    Asus Maximus VI Extreme 199,34    Asus Gryphon Z87 199,32      0 5 5 1 10 1 65 22 0
Seq# Write
Asus Maximus VI Hero 98,55    Asus Maximus VI Formula 96,51    Asus Maximus VI Extreme 96,44    Asus Gryphon Z87 92,2      0 5 5 1 10 1 65 22 0



I performanse kontrolera su podjednake i tu iznenađenja nije bilo.

Potrošnja
Idle (W)
Asus Sabertooth Z87 40    Asus Z87-Deluxe 41    Asus Maximus VI Formula 41    Asus Maximus VI Extreme 41    Intel DZ87KLT-75K 43      0 3 5 7 0 1 05 14 0
Load (W)
Intel DZ87KLT-75K 130    Asus Sabertooth Z87 130    Asus Z87-Deluxe 131    Asus Maximus VI Extreme 132    Asus Maximus VI Formula 132      0 3 5 7 0 1 05 14 0



I kod potrošnje iznenađenja nema. Ovdje smo opteretili samo procesor, a zagrijavanje komponenata na novoj Maximus VI Formuli je sasvim u granicama normale, čak i kada overclockiramo.

Maximus VI Formula jer vrlo čvrsta, robusna i kvalitetna ploča koja je po sposobnostima ispod najjače Extreme verzije, no i cijenom je znatno privlačnija. Onome kome ne treba sve što Extreme verzija nudi poput OC Panela i tehnologija za ekstremni overclocking ušteda od 80 do 100 € dobro će doći za brži procesor i radnu memoriju. Objektivno, jedino što bi voljeli vidjeti na ovoj ipak gamerskoj ploči je dual x16 načina rada za 2-way SLI ili CFX konfiguracije. Ovakve ploče kupuju ipak napredniji korisnici i oni bi to znali cijeniti. Zvučno podsistem je izvrstan, i bilo da ste na zvučnicima ili slušalicama osjetit će te razliku u odnosu na jeftinija i lošija rješenja. Osam USB3.0 i osam USB2.0 portova sasvim je dovoljno za sve potrebe, baš kao i izdašnih deset SATA III kanala. Za korisnike vodenih hlađenja tu je CrossChill hladnjak koji će pomoći ohladiti VRM kada overclockirate, a ROG Armor bi trebao štititi komponente ploče od topline koju generiraju grafičke kartice. Veća je ipak vrijednost stražnja metalna ploča koja ploči osigurava dodatnu čvrstoću. Bojimo se jedino kako će sve skupa izgledati nakon nekoliko mjeseci korištenja i zavlačenja prašine. To je svakako nešto na što potencijalni kupac treba obratiti pažnju i čistiti svoj sistem redovito. UEFI je ko i uvijek odličan, sa velikim mogućnostima podešavanja parametara, a i softverska podrška je uzorna. Svidio nam se RAMDisk koji iskorištava radnu memoriju za skladištenje aplikacija koje koristimo i ubrzanje njihovog rada - odziv je trenutačan. Bundle je također izvrstan, uz činjenicu kako uz ovu ploču dobijate izvrsnu Combo II karticu koja radi po najnovijem AC standardu - izvrsno. Maximus VI Formula biti će čest izbor gamera i entuzijasta između ostalog i jer je cijenom znatno povoljnija od Extreme modela, no to nažalost ne znači i da je dostupna prosječnom Hrvatskom kupcu.
