Asus Maximus VII Formula WD & Gigabyte Z97X-Gaming GT test



Do sada smo na PCEkspertu testirali dvije ploče iz Asusove nove Z97 serije ROG ploča – Ranger i Hero. Obje su pozicionirane nešto niže u cjenovnom rangu, no obje donose mnoštvo zanimljivih tehnoloških rješenja i zapravo nude manje više sve potrebno naprednijim korisnicima. Za sve one kojima to nije dovoljno, a u takve se općenito ubrajaju gameri, overclockeri i svi ostali računalni entuzijasti dubljih džepova, Asus je kao i uvijek pripremio Formula model koji je trenutno najjači model, barem dok ne dođe Extreme verzija. Nama je na test pristigla najnovija Watch_Dogs verzija s kopijom (preciznije keyom) navedene igre. Prvi je ovo put da testiramo jednu ploču uz koju dolazi neka igra, pa svakako pozdravljamo ovu Asusovu inicijativu koja će sigurno privući ponekog kupca. Prednjom stranom kutije dominira centralni lik igre, a stražnja strana je klasična za ROG ploče na kojoj se nalazi nekoliko slika te detaljne specifikacije. Na prednjoj otklopivoj stranici ne nalaze detaljniji opisi tehnologija koje ova ploča ima, ali i plastični prozor i pogled prema oklopljenoj Formuli.

Kao što to kod ROG ploča obično biva bundle je vrlo bogat. Sastoji se od debelih i detaljnih korisničkih uputa, zaštite za stražnji I/O, osam SATA 6Gb/s kabela, jedne ASUS 2T2R dual band Wi-Fi pokretne antene (Wi-Fi 802.11a/b/g/n/ac compliant), jednog SLI mostića, jednog Q-konektora (2 u 1), jedne 12 u 1 ROG naljepnice za označavanje kabela, jedne mPCIe Combo III kartice sa dual-band WiFi 802.11 a/b/g/n/ac + Bluetooth v4.0 modulom i jednog ROG Door Hanger-a. Na popratnom se mediju nalaze upravljački programi, zatim aplikacije kao što su ROG GameFirst III, ROG RAMDisk, ROG CPU-Z, ROG Mem TweakIt, Kaspersky Anti-Virus, DAEMON Tools Pro Standard, ASUS WebStorage, HomeCloud i ASUS Utilities. Kao šlag na tortu, tu je i spomenuti key za Watch_Dogs igru.

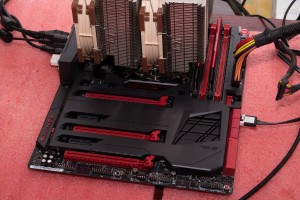

Maximus VII Formula je ploča klasičnog ATX formata (30.5 x 24.4 cm), a po uzoru na Maximus VI Extreme model je kompletno oklopljena gornjom plastičnom i donjom metalnom pločom. Taj je tzv. ROG Armor preuzet sa TUF serije ploča, a zadatak mu je čuvati komponente ploče od velike topline koju generira grafička ili grafičke kartice koje se na njoj nalaze. Za očekivati je kako će ju kupci koristiti za ekstreman gaming u kojem će koristiti dvije ili čak tri grafičke kartice koje će očekivano biti overclockirane baš kao i ostatak sistema. Zbog toga je i hlađenje VRM dijela (CrossChill Copper), izvedeno tako da može imati dvostruku ulogu – pasivnu ili aktivnu u sklopu sistema vodenog hlađenja. Uklapanje u sistem vodenog hlađenja je jednostavno uz pomoć dvije rupe koje se nalaze na vodenom bloku VRM hladnjaka. Hlađenje svoj posao odrađuje vrlo dobro, no pri jačem overclockingu dobro je postaviti strujanje zraka preko ploče.

Boje su klasične za ROG seriju, crno-crvene, a layout ploče je vrlo pažljivo uređen kako ništa ničemu ne bi smetalo. Kvaliteta komponenata i izrade je na najvišoj razini, što se vidi na svakom koraku ploče – baš kako jedna ROG ploča mora i biti. Napojna jedinica je osam fazna s digitalnom kontrolom, pri čemu su dodatno naponi vrlo izdašni pa je i ekstreman overclocking sasvim moguć.

Specifikacije Asus Maximus VII Formula Podržani procesori Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 Čipset Intel Z97 Memorija 4 x DIMM, Max. 32GB, DDR3 3300(O.C.)/3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) Utori za proširenja 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) 1 x PCIe 2.0 x16 (x4 mode) 3 x PCIe 2.0 x1 1 x mini-PCIe 2.0 x1 Multi-VGA podrška Supports NVIDIA Quad-GPU SLI Technology Supports AMD 3-way GPU CrossFireX Technology LAN Intel I218V, 1 x Gigabit LAN Controller(s), featuring GAMEFIRST III Intel LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY) Anti-surge LANGuard WLAN i BT Wi-Fi 802.11a/b/g/n/ac Supports dual band frequency 2.4/5 GHzBluetooth V4.0 Audio ROG SupremeFX Formula 2014 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming - SupremeFX Shielding Technology - Cirrus Logic CS4398 DAC: 120 dB SNR, -107 dB THD+N (Max. 192 kHz/ 24 -bit) - WIMA film capacitors - ELNA premium audio capacitors - TI LM4562 high-fidelity audio OP AMP(s) Audio Feature : - Blu-ray audio layer Content Protection - DTS Connect - Optical S/PDIF out port(s) at back panel - Sonic SoundStage - Sonic SenseAmp - Sonic Studio - Sonic Radar II Storage Intel Z97 chipset : 1 x SATA Express port, compatible with 2 x SATA 6.0 Gb/s ports 1 x M.2 Socket 3, , with M Key, type 2260 storage devices support (both SATA & PCIE mode) 4 x SATA 6Gb/s port(s), red Support Raid 0, 1, 5, 10 Supports Intel Smart Response Technology, Intel® Rapid Start Technology, Intel Smart Connect Technology ASMedia SATA Express controller : 1 x SATA Express port, compatible with 2 x SATA 6.0 Gb/s ports ASMedia ASM1061 controller : 2 x SATA 6Gb/s port(s), red USB Intel Z97 chipset : 6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel Z97 chipset : 6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board) ASMedia USB 3.0 controller : 2 x USB 3.0 port(s) (2 at back panel, blue) BIOS 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS Format ATX Form Factor ( 30.5 cm x 24.4 cm ) Interni I/O portovi 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x SATA Express connector: red, 1 x TPM header 6 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 6 x Chassis Fan connector(s) (6 x 4 -pin) 1 x Thunderbolt header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) (Q-Connector) 1 x MemOK! button(s) 10 x ProbeIt Measurement Points 1 x Thermal sensor connector(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x mPCIe Combo III connector(s) 1 x ROG extension (ROG_EXT) header(s) 1 x KeyBot Button 1 x Sonic SoundStage Button ROG Specijalne značajke CrossChill Copper (Hybrid air and liquid cooling) ROG Armor (including top cover and SECC steel backplate) mPCIe Combo III (mPCIe/M.2 combo card) ROG Connect : - RC Diagram - RC Remote - RC Poster Extreme Engine Digi+ III : - 8 + 2 phase power design - NexFET™ Power Block MOSFET - 60A BlackWing Chokes - 10K Black Metallic Capacitors ProbeIt KeyBot - CPU Level Up - XMP - Direct Key UEFI BIOS features : - GPU.DIMM Post - Tweakers' Paradise - ROG SSD Secure Erase - Graphic Card Information Preview ROG RAMDisk GameFirst III Extreme Tweaker Specijalne značajke 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. Gamer's Guardian: - ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports - DRAM Overcurrent Protection - 10K Black Metallic Capacitors - Stainless Steel Back I/O ASUS Wi-Fi GO! - Wi-Fi GO! Function: Cloud GO!, Remote Desktop, Remote Keyboard & Mouse, File Transfer - Wi-Fi GO! & NFC Remote app for portable smartphone/tablet, supporting iOS 7 & Android 4.0 systems ASUS Exclusive Features : - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS EZ DIY : - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - Push Notice ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) Media Streamer



Na napojnoj se jedinici marketinškog naziva Extreme Engine Digi+ III, nalazi CrossChill Copper hibridni hladnjak koji je ujedno i rezervoar vodenog hlađenja. Ploču je tako na lak način moguće uklopiti u postojeći sistem vodenog hlađenja, čime se naravno ostvaruje bolji transfer topline sa VRM-a. Napojna jedinica je 8 + 2 faznog dizajna, sa NexFET Power Block MOSFET-ima, 60A BlackWing prigušnicama i 10K Black Metallic kondenzatorima, te naravno digitalnim kontrolerom. Oko socketa ima dovoljno mjesta za sve vrste hladnjaka premda se tako ne čini.

Na lijevoj donjoj strani ploče, pod oklopom, nalazi se zvučni podsustav koji nosi naziv SupremeFX Formula 2014. Riječ je kao i do sada o fizički odvojenoj jedinici, koja nosi kvalitetne komponente. Uz SupermeFX audio kontroler tu je i Texas Instrumentsovo LM4562 HiFi operacijsko pojačalo za slušalice do 600 Ohma, zatim Cirrus Logicov CS4398 DAC (120 dB SNR, -107 dB THD+N, 192kHz/24-bita), WIMA film kondenzatori, ELNA Audio kondenzatori, a tu je i popratni Sonic Studio softver (Sonic Radar II, SoundStage, SenseAmp itd.). Zvuk na ploči je impresivan, s čim god ga isprobali i svakako je jedno od najboljih integriranih rješenja koje smo do sada čuli. Još jedna značajka koja će se svidjeti igračima je i KeyBot, a on omogućuje automatsko podizanje pred definiranog profila Macro naredbi za funkcijske tipke na tipkovnici. Za mrežne se mogućnosti ploče brine Intelov I218-V Gigabit LAN kontroler, Wi-Fi/Bluetooth kartica sa podrškom za AC mrežu (2.4 i 5GHz), te Bluetooth 4.0. Proširivost je moguća putem dva PCIe 3.0 x16utora, jednog PCIe 2.0 x16 (x4 mod), tri PCIe 2.0 x1 slota i jednog mPCIe 2.0 x1 slota preko mPCIe Combo III dodatne kartice. Ploča podržava i 3-way Crossfire ili SLI multi GPU rješenja. Sa strane proširivosti skladišta podataka tu su čak deset SATA 6Gb/s portova, od kojih su četiri osigurana iz dva SATA Express porta. USB utora ima osam po 3.0 standardu i šest po 2.0 standardu. Na stražnjem se I/O portu uz klasične USB, RJ45, PS/2 portove i pozlaćene audio konektore nalaze i korisne Clear CMOS te ROG Connect tipke.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse combo port
• 1 x DisplayPort
• 1 x HDMI
• 1 x LAN (RJ45) port
• 6 x USB 3.0 (blue)
• 2 x USB 2.0 (jedan može biti za ROG Connect)
• 1 x Optical S/PDIF out
• 6 x Audio jack-ova
• 1 x Clear CMOS button
• 1 x ROG Connect On/ Off switch

Stražnji je I/O panel zanimljiv zbog samo dva video izlaza, a tu su i Clear CMOS i ROG Connect tipke. USB 3.0 utora ima dovoljno - šest, a jedan od dva starija USB 2.0 utora možemo koristiti i za ROG connect funkciju. Audio konektori su pozlaćeni.

ASUS Maximus VII Formula (dostupni naponi) CPU Core Voltage Min. 0.005V, Max. 2.2V u koracima od po 0.003125V CPU Cache Voltage Min. 0.005V, Max. 2.2V u koracima od po 0.003125V CPU System Agent Voltage Min. 0.85V, Max. 2.2V u koracima od po 0.003125V CPU Analog I/O Voltage Offset Min. 1V, Max. 2.2V u koracima od po 0.003125V CPU Digital I/O Voltage Offset Min. 1V, Max. 2.2V u koracima od po 0.003125V DRAM Voltage Min. 1.2V, Max. 2.4V u koracima od po 0.005V PCH Core Voltage Min. 0.7V, Max. 1.80V u koracima od po 0.00625V PCH VLX Voltage Min. 0.8V, Max. 2.0V u koracima od po 0.00625V VTTDDR Voltage Min. 0.6V, Max. 1.40V u koracima od po 0.00625V Initial CPU Input Voltage Min. 0.8V, Max. 2.4V u koracima od po 0.01V Eventual CPU Input Voltage Min. 0.8V, Max. 2.4V u koracima od po 0.01V



Ova je ploča orijentirana ka ekstremnijim overclockerima što je vidljivo i iz izdašnih napona, ali i mogućnosti UEFI sučelja BIOS-a koje je naravno ROG-ovski crveno, te i iz detalja kao što su mjerne točke napona, LED dijagnostike, velikog broja konektora za ventilatore, te dodatnih temperaturnih senzora. UEFI sučelje je vrlo bogato opcijama, slično kao i kod nedavno testiranog Rampage V Extreme modela, sa Tweakers Paradise opcijom, automatskim postavkama overclockinga ali naravno i nepreglednim mnoštvom ručnih opcija. Softverska strana priče je identična svim do sada testiranim Z97 modelima i tu nećemo dužiti.

Kao što već do sada znamo, Gigabyte svoje matične ploče dijeli u tri serije. Ultra Durable, G1 Gaming i Overclocking. Iz nove smo Z97 serije do sada testirali UD5H i SOC Force modele, a sada na red dolazi i jedna Gaming ploča. Gaming serija, kako joj ime i govori namijenjena je i prilagođena igračima, sa svojim mogućnostima proširenja grafike (4-way CrossFire i SLI), zatim kvalitetnim audio podsustavom (SoundBlaster X-Fi softver i ALC1150 čip) te brzom i online igranju prilagođenom E2200 mrežnom sučelju. Pakiranje je tipično za Gigabyte sa svim bitnijim detaljima na stražnjoj strani kutije, te na otklopivoj prednjoj.

U pakiranju uz ploču dolazi i zadovoljavajuće bogat bundle, koji se sastoji od zaštite za stražnji I/O, zatim četiri SATA 6Gbps kabela, jednog CrossFire mostića, jednog SLI, jednog 3-way SLI i jednog 4-way SLI mostića. Na pratećem mediju se nalazi standardni Gigabyteov softver ukomponiran u App Center, Intelov softver (Rapid Start, Smart Response i Smart Connect) te Nortonov Internet Security.

I premda nije na vrhu Gaming serije, GT model donosi sve što jednom naprednom igraču treba. Nije pretenciozna kao G1 model, a opet ima sve. Dizajn prati ostatak Gaming serije, sa crnim PCB-om, crnim konektorima, te crnim hladnjacima sa crvenim ukrasima. Ploča ima vrlo dobro riješeno hlađenje, sa tri aluminijska hladnjaka na VRM dijelu koji su povezani jednom toplovodnom cijevi, te jednim koji pokriva PCH. Ni pod težim opterećenjima se sustav ne pregrijava, a spreman je i za overclocking. Takva je i digitalna napojna jedinica sa 8+2 faze, a i mogućnosti UEFI sučelja su izdašne. Kvaliteta izrade i korištenih komponenata je na visokoj razini i Gigabyte tu već dugo vremena koristi svoju Ultra Durable tehnologiju koja nije puki marketinški trik.

Specifikacije Gigabyte Z97X-gaming GT Podržani procesori Support for Intel Core i7 processors/Intel Core i5 processors/ Intel Core i3 processors/Intel Pentium processors/Intel Celeron processors in the LGA1150 package L3 cache varies with CPU Čipset Intel Z97 Memorija 4 x DDR3 DIMM sockets supporting up to 32 GB of system memory Dual channel memory architecture Support for 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz memory modules Support for non-ECC memory modules Support for Extreme Memory Profile (XMP) memory modules Utori za proširenja 2 x PCI Express x16 slots, running at x16 (PCIEX16_1~2) 2 x PCI Express x16 slots, running at x8 (PCIEX8_1~2) 3 x PCI Express x1 slots Multi-VGA podrška Supports NVIDIA 4-way SLI Technology Supports AMD 4-way CrossFireX Technology LAN Qualcomm Atheros Killer E2201 LAN chip (10/100/1000 Mbit) Audio Realtek ALC1150 codec TI Burr Brown OPA2134 operational amplifier Support for Sound Blaster X-Fi MB3 High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out Storage Chipset: 1 x SATA Express connector 6 x SATA 6Gb/s connectors (SATA3 0~5) Support for RAID 0, RAID 1, RAID 5, and RAID 10 (SATA Express and SATA3 4/5 connectors can only be used one at a time.) Marvell 88SE9172 chip: 2 x SATA 6Gb/s connectors (GSATA3 6~7) Support for RAID 0 and RAID 1 USB Chipset: 4 x USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header) 8 x USB 2.0/1.1 ports (2 ports on the back panel, 6 ports available through the internal USB header) Chipset + Renesas uPD720210 USB 3.0 Hub: 4 x USB 3.0/2.0 ports on the back panel BIOS 2 x 128 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Format ATX Form Factor ( 30.5 cm x 24.4 cm ) Interni I/O portovi 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x PCIe power connector 1 x SATA Express connector 8 x SATA 6Gb/s connectors 1 x CPU fan header 1 x water cooling fan header (CPU_OPT) 5 x system fan headers 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 1 x USB 3.0/2.0 header 3 x USB 2.0/1.1 headers 1 x serial port header 1 x Clear CMOS jumper 1 x power button 1 x reset button 1 x Clear CMOS button 1 x audio gain control switch 8 x onboard voltage measurement points 2 x BIOS switches Specijalne značajke Support for APP Center @BIOS EasyTune EZ Setup Fast Boot Game Controller ON/OFF Charge Smart TimeLock Smart Recovery 2 System Information Viewer USB Blocker Support for Q-Flash Support for Smart Switch Support for Xpress Install





Da je ploča orijentirana ka gamerima, a ne toliko ekstremnim overclockerima vidljivo je po razmještaju napojne jedinice koja je potpuno drugačija nego kod SOC Force modela, te dodatku koji se nalazi ispod socketa - PLX-ovom PEX8747 PCIe gen. 3 kontroleru koji donosi 48 PCIe stazica za 4-way CFX/SLI podršku. Četiri su x16 porta (dva su x8), i kada ih sve popunimo sve kartice rade na x8 brzini. Napojna jedinica je 8 + 2 fazna sa digitalnim kontrolerom. Na toj strani ploče još nalazimo i Renesasov USB 3.0 kontroler za ukupnih osam USB 3.0 portova. S desne strane DIMM utora nalazimo neke od značajki koje su korisne overclockerima, a u prvom redu tu mislimo na mjerne točke napona. Ispod 24-pinskog ATX konektora se nalazi i jedan SATA Power konektor koji je od pomoći kada koristimo više od dvije grafičke kartice.



U onaj igrački dio spada i audio jedinica sa Realtekovim ALC1150 čipom (115 dB SNR), kao centralnim dijelom u zasebnom prostoru na PCB-u koji je fizički odijeljen osvijetljenim putem. Tu je i AMP-UP tehnologija s izmjenjivim operacijskim pojačalom, Nichicon audio kondenzatori, DIP prekidač za podešavanje pojačanja, pozlaćeni audio konektori, dvostruki DAC-UP USB konektori i Creativeov SoundBlaster X-Fi MB3 s0ftverski paket. Rezultat je impresivan za jedno integrirano rješenje i zadovoljiti će čak i naprednije korisnike sa kvalitetnijim slušalicama ili zvučnicima. Mrežna je kartica poznata Killer E2200 koja ima softver koji može prioritizirati mrežni promet i smanjiti latencije u mrežnom igranju. Ostatak priče je manje više standardan. Ploča podržava novi SATA Express 10Gb/s protokol (jedan port), zatim šest klasičnih SATA 6Gb/s portova, a tu su i osam USB 3.0 te osam USB 2.0 portova.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse port
• 1 x D-Sub port
• 1 x DVI-D port
• 1 x HDMI port
• 1 x DisplayPort
• 6 x USB 3.0/2.0 ports
• 2 x USB 2.0/1.1 ports
• 1 x RJ-45 port
• 6 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)

Stražnji je I/O panel poprilično klasičan. Tu su četiri video izlaza, šest USB 3.0 utora a svi su Audio konektori pozlaćeni.

Gigabyte Z79X-Gaming GT (dostupni naponi) CPU Core Voltage Min. 0.5V, Max. 1.8V u koracima od po 0.001V CPU VRIN External Override Min. 1V, Max. 2.9V u koracima od po 0.01V CPU RING Min. 0.08V, Max. 1.8V u koracima od po 0.001V CPU System Agent Voltage offset - 0.4V do +0.4V od standardne vrijednosti CPU Analog I/O Voltage Offset - 0.4V do +0.4V od standardne vrijednosti CPU Digital I/O Voltage Offset - 0.4V do +0.4V od standardne vrijednosti DRAM Voltage Min. 1.15V, Max. 2.1V u koracima od po 0.005V PCH Core Voltage Min. 0.65V, Max. 1.30V u koracima od po 0.005V PCH IO Voltage Min. 1.05V, Max. 1.9V u koracima od po 0.005V DRAM Termination Voltage Min. 0.593V, Max. 1.934V u koracima od po 0.007V



UEFI sučelje je identično onome u SOC Force modelu i s "modernim" izgledom nismo jako zadovoljni. Na svu sreću tu je još uvijek klasičan izgled, sučelje je funkcionalno, nudi pregršt opcija a i naponi su kao što vidimo u tablici izdašni. Ploču smo testirali sa trenutno zadnjom verzijom BIOS-a F5 koja se pokazala vrlo stabilnom. Softverski paket koji uključuje App Center je unaprijeđen u odnosu na prethodnu seriju te je intuitivan i stabilan uz korisne aplikacije kao što su Smart Timelock, Smart Recover 2, USB Blocker, Cloud station itd.

Test sistem

Test sistem :: Hardware Matična ploča Asus Maximus V Formula; Gigabyte Z97X-Gaming GT Procesor Intel Core i5-4670K Memorija Corsair Vengeance Pro 2 x 8GB 2400MHz, CMY16GX3M2A2400C10R Grafičke kartice Intel HD4600; Zvučna kartica On Board SSD Intel DC S3500; Intel SSD 730 Napajanje Thermaltake Grand 1050W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.13, HD Graphics Driver 15.​28.​22.​3517 DirectX verzija 11 AIDA 64 Extreme Edition v.4.30.2900 3DMark FireStrom PCMark 8 Home, Accelerated 7-Zip v. 9.20

  Način testiranja i overclocking



Sve dosadašnje testove Z97 ploča smo odradili s našim vjernim i7-4770K kojeg smo nažalost morali zamijeniti sa slabijim i5-4670K modelom. Stoga smo ove dvije ploče iskoristili kako bi našli vrhunac tome procesoru, koji kao što znamo kod Haswell modela nije naročito visok. Od ostatka hardvera je tu Corsair Vengeance Pro 2 x 8GB 2400MHz memorijski kit, Intelov SSD, a koristili smo integriranu grafiku. Način testiranja je kao i uvijek poprilično standardan u kojem mjerimo performanse kombinacije ploča/procesor/memorija. U tablicama ćete vidjeti i usporedbu potrošnje ploča sa 4670K procesorom.

Ručnim overclockingom smo došli do stabilnih 4.7 GHz za procesor i oko 1550 MHz za grafiku što vrijedi za obje ploče. Asusova se ploče se pri tome nešto manje zagrijava nego konkurentna Gigabyteova, a ni termalni oklop nije kumovao višim temperaturama. Formula je po svemu spremna za ekstremne oblike hlađenja, dok je Gigabyteova ipak više okrenuta overclockingu na zraku i igračima.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT" values="3289,3266" colors="red,blue" height="200", min="0" max="3300"] [ichart headers="ID,Score" title="3DMark" htitle="Score"  labels="Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT" values="863,859" colors="orange,blue" height="200", min="0" max="870"] Kao i uvijek, za početak koristimo PCMark koji mjeri općenite performanse sistema, te 3DMark koji nam pokazuje snagu (ili manjak iste), integrirane grafike. Formula je ovdje u laganoj prednosti što ćemo vidjeti i u ostatku testova. [ichart headers="ID,Score (MIPS)" title="7-Zip" htitle="Score (MIPS)"  labels="Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT" values="21365,21333" colors="purple,orange" height="600", min="0" max="22000"] I u 7-Zipu je vidljiva ista lagana prednost za Formulu. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT" values="35360,34998" colors="red,green" height="300", min="0" max="38000"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Gigabyte Z97X-Gaming GT,Asus Maximus VII Formula" values="37222,37179" colors="green, red" height="300", min="0" max="38000"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT" values="34007,33895" colors="red,green" height="300", min="0" max="38000"] Memorijske performanse su vrlo slične kod obje ploče. [ichart headers="ID,Idle (W)" title="Potrošnja" htitle="Idle (W)"  labels="Gigabyte Z97X-Gaming GT,Asus Maximus VII Formula" values="65,66" colors="orange,green" height="300", min="0" max="70"] [ichart headers="ID,Load (W)" title="Potrošnja" htitle="Load (W)"  labels="Gigabyte Z97X-Gaming GT,Asus Maximus VII Formula" values="138,142" colors="purple,red" height="300", min="0" max="150"] Potrošnja Haswell procesora je vrlo niska, što se očituje i u stanju mirovanja i u opterećenju OCCT-om. Vršne temperature ne prelaze 58°C, s tim da smo kod Gigabyteice zabilježili ipak malo niže temperature na svim jezgrama nego kod Asusice.

Kao što smo i počeli tako ćemo i završiti, Asusovom pločom. Neosporna je kvaliteta izrade Asusovih ROG modela i tehnologija koje donose sa sobom, pa nije čudo da su nerijetko prvi izbor naprednijih korisnika. Maximus VII Formula je trenutno najjača Asusova Z97 ploča i to je vidljivo na svakom koraku. UEFI sučelje je pregledno i jasno, svim dosadašnjim Asusovim korisnicima jednostavno za korištenje. Ploča je iznimno stabilna u radu, odličan je overclocker i svoje prave vrijednosti ne može pokazati samo na zračnom ili vodenom hlađenju. Zbog svoje velike mase s njom treba rukovati oprezno, ali imati i dosta prostora u kućištu, pogotovo ukoliko ju odlučimo ubaciti u postojeći sistem vodenog hlađenja ili na nju staviti više od jedne grafičke kartice. Performanse ploče su vrlo visoke, baš kao i njene sveopće mogućnosti. Softverski paket koji uz nju dolazi je vrlo bogat i Asusovski pouzdan i stabilan. Bundle je također vrlo bogat pa kupac dobiva puno za svoj novac, a u to je uključena i puna verzija Watch Dogs igre. Cijene ove ploče u domaćim trgovinama se kreću između 2.900 i 3.000 kuna s porezom i to se čini kao vrlo velik iznos. Ipak, uz sve nabrojane tehnologije koje donosi i premium kvalitetu kojom „miriši“ Maximus VII Formula vrijedi tih novaca. Gigabyte je ovu ploču izrazito orijentirao prema igračima što se vidi i po podršci za 4-way CFX/SLI tehnologije, a manje ekstremnim overclockerima. Kvaliteta izrade je na visokoj razini, overclocking potencijal sasvim stabilan, a razina opreme i mogućnosti je na zavidnom nivou. Ploča je vrlo stabilna u radu i prilikom overclockinga, a nudi i mjerne točke napona. Performanse su vrlo dobre i u razini sa ostatkom high end Z97 ploča. Softverski paket je klasičan i uključuje APP Center u kojem su sve popratne aplikacije, a tu je i Cloud Station, kao pandan konkurentnim rješenjima. Gigabyte Z97X-Gaming GT na domaćem tržištu košta u prosjeku oko 1.700 kuna što je sasvim fer iznos za ono što nudi, a to je stvarno dosta.
