ASUS ROG Crosshair X870E Dark Hero recenzija

Asus je konačno početkom godine najavio Dark Hero ploču s X870E čipsetom koja se cjenovno i mogućnostima smješta između Apex i Extreme ploča. Dark Hero je model koji se prvi puta na tržištu pojavio sa Z790 čipsetom i donio je po potpuno crnu izvedbu dotadašnjih Hero modela. Ova najnovija Dark Hero ploča donosi karakterističan crni dizajn, kojeg razbija jedino Polymo Lighting II ekran kada je računalo uključeno. Osim toga donosi 24- faznu VRM jedinicu, podršku za PCIE 5.0 standard, ukupno pet M.2 slotova s hladnjacima, Realtekovu 10Gbps mrežu, WiFi 7, USB4, 64 MB BIOS ali i set Asusovih AI tehnologija.

Ploča je smještena u potpuno crnu kutiju no s i dalje jasnim oznakama koje ju smještaju u ROG seriju proizvoda. I s prednje i sa stražnje strane sve je prepuno ROG znakovlja, a karakteristično za ovu “stealth” izvedbu ploče nema ni fotografija proizvoda. Tu su samo osnovne informacije o tehnologijama koje donosi. U videu otpakiranja ste mogli vidjeti kako je i dalje riječ o vrlo ekskluzivnom pakiranju, tj. kutija ima poklopac koji se podiže a sama je ploča zaštićena plastičnim pokrovom. Na unutarnjoj strani poklopca se nalaze grafike koje objašnjavaju kako funkcionira M.2 Q-Release funkcija, zatim M.2 Q-Slide te PCIe Slot Q-Release. PCIe Slot Q-Release tehnologije nema ni na Extreme ni na Apex pločama i to je prvi veliki redizajn koji donosi nova generacija ploča.

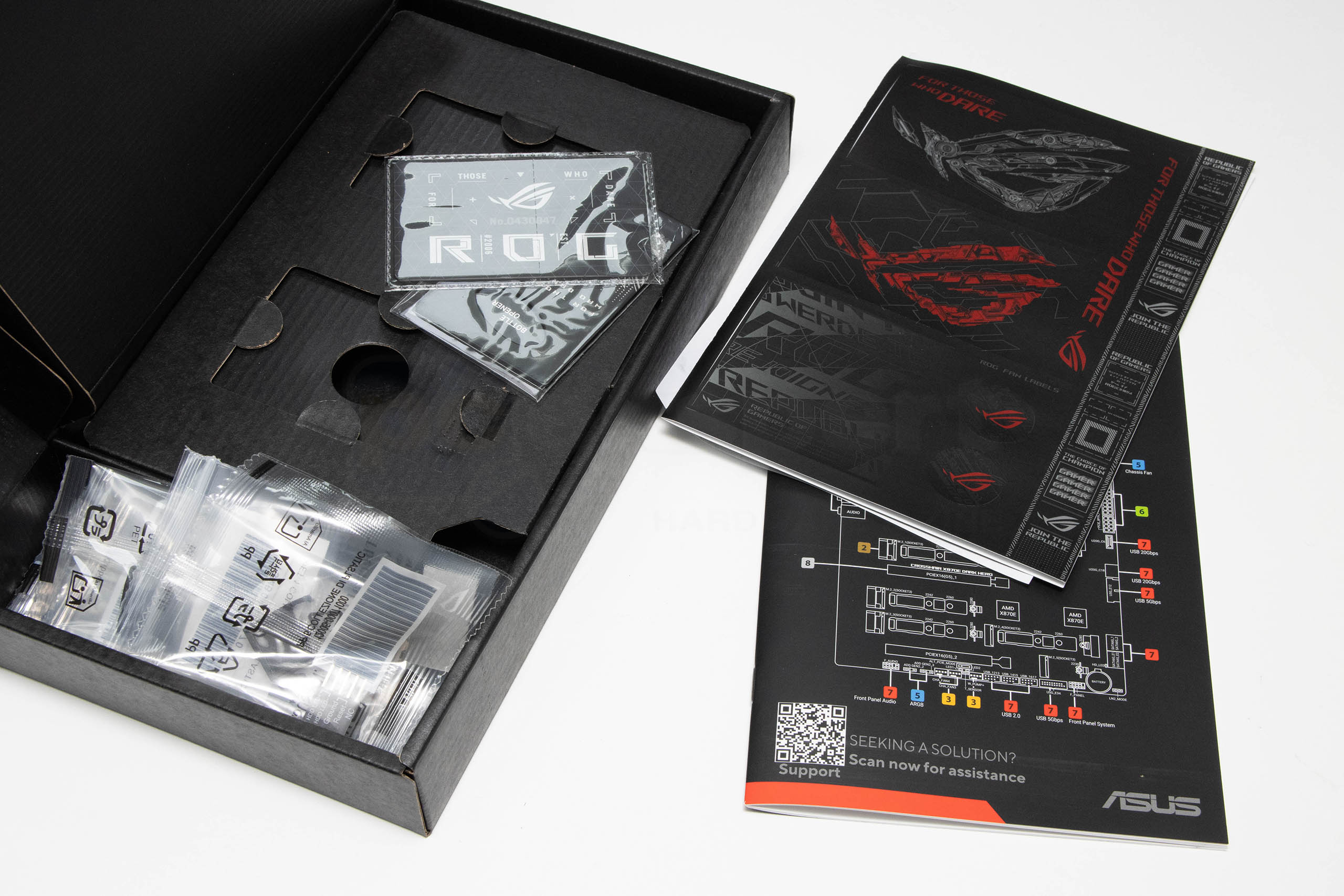

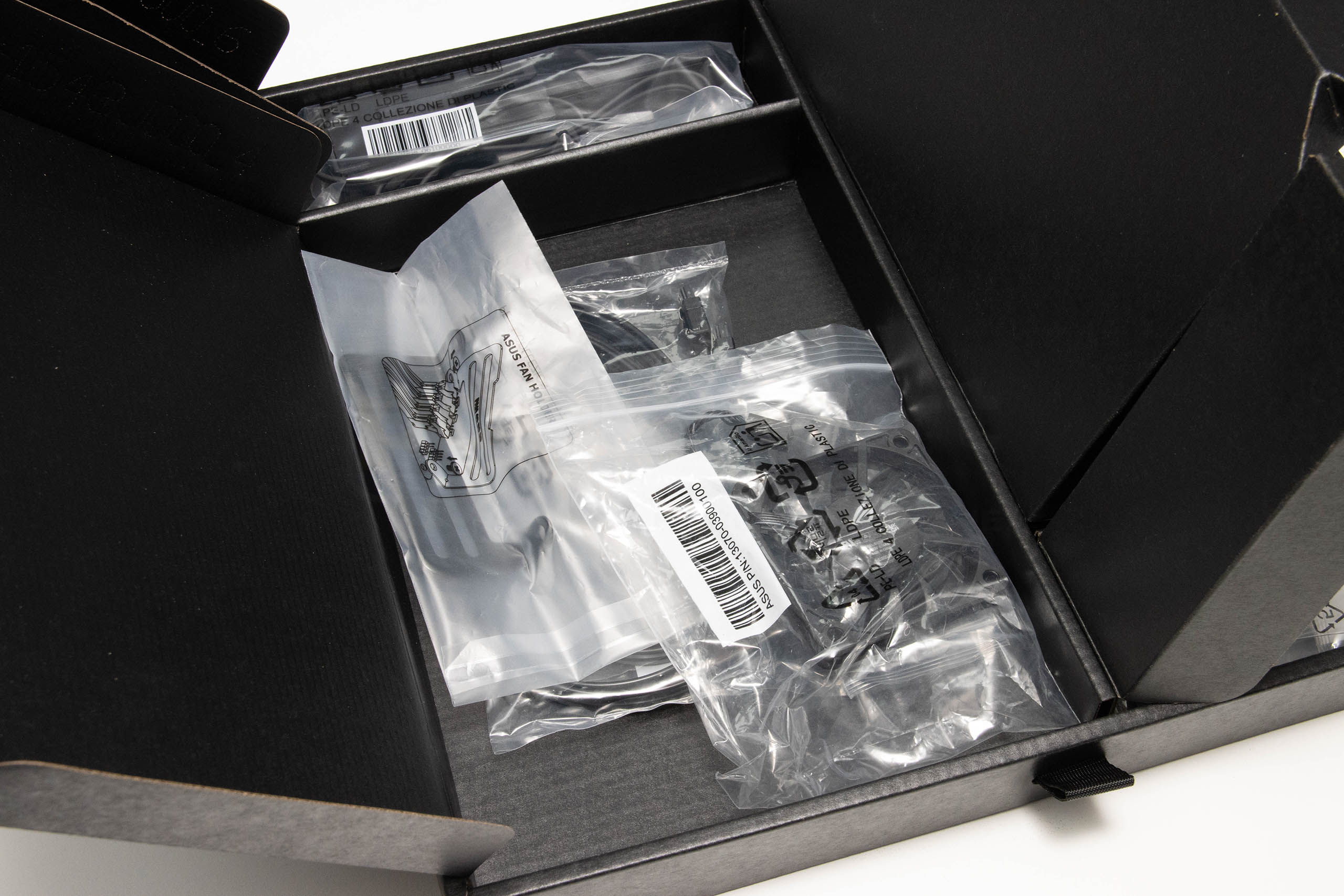

U videu možete vidjeti kako je bundle sada smješten u usku kutiju koja ima svoj spremnik na dnu pakiranja. U toj kutiji nalazimo bundle koji je nešto manje bogat čak i od Apex ploče, te možda i nije u potpunosti dostojan ovako ekskluzivne i skupe ROG ploče:

Kabeli

• 4 x SATA 6Gb/s kabela

Dodatan kit za hlađenje

• 1 x DDR5 nosač za ventilator
• 1 x ROG dodatni ventilator (60mm)
• 1 x paketić vijaka za kit za hlađenje
• 1 x termalni podložak M.2 22110

Razno

• 1 x ASUS WiFi Q-antena
• 1 x Q-konektor
• 3 x M.2 Q-Slide paketića
• 5 x M.2 paketića gumica
• 1 x ROG naljepnice
• 1 x ROG VIP kartica
• 1 x ROG otvarač za boce

Dokumentacija

• 1 x vodič za brzi početak rada

Ploča je okrenuta i overclockerima te donosi kit za hlađenje DIMM slotova, no ovdje ipak nedostaje nekih elemenata koje imaju Apex i Extreme ploče, kao što su termistori premda postoji header za njih.

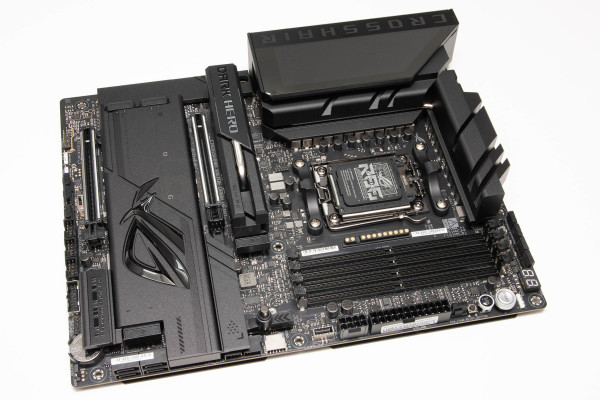

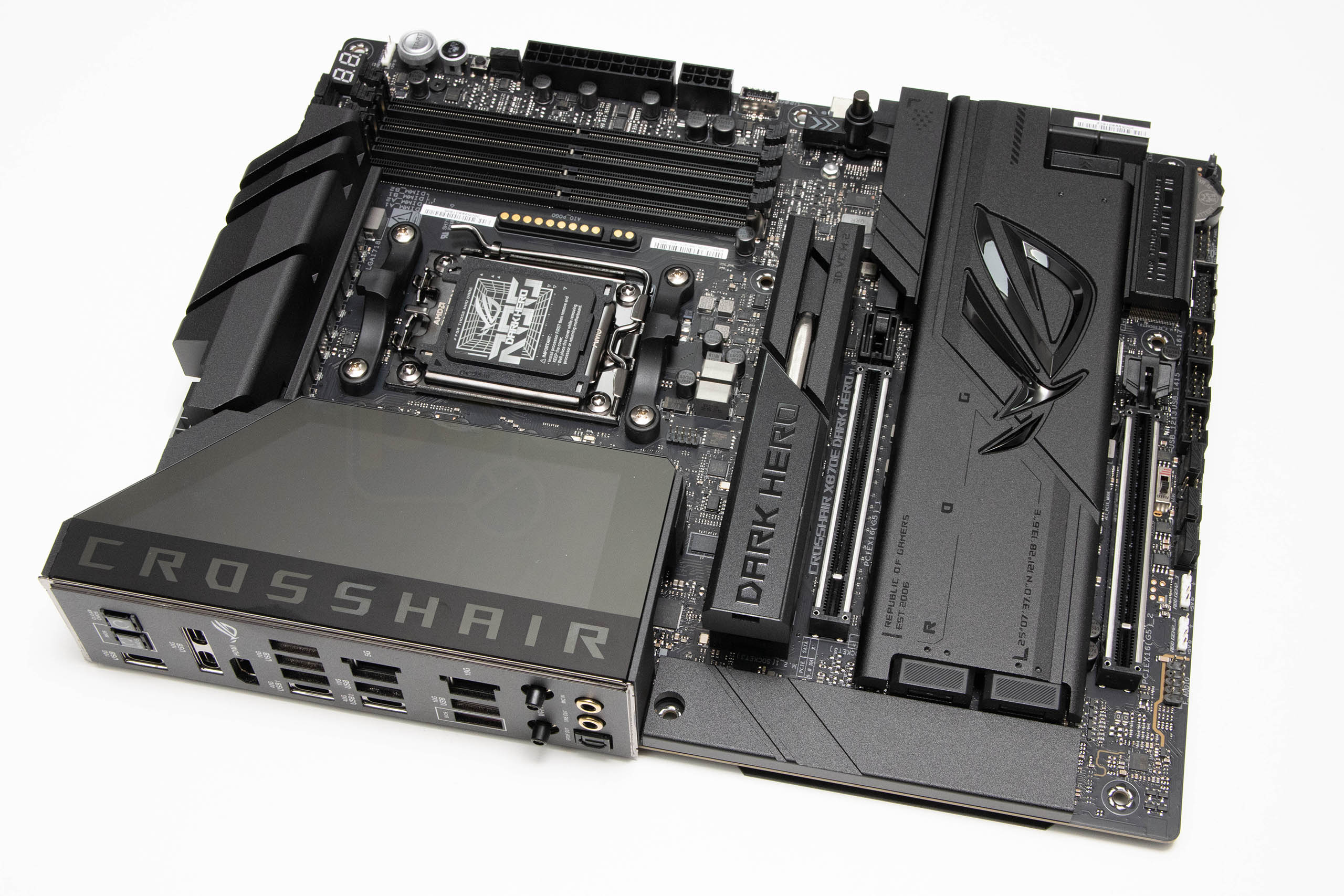

Ploča u osnovi donosi vrlo sličan layout kao i Apex, no uz poneke preinake i drugačiji razmještaj određenih elemenata. Standardnih je ATX dimenzija, baš kao i Apex, te donosi manje oklopa od Extreme verzije, od koje su obje ove ploče i manje. Asus se dodatno potrudio oko ove nove ploče i oplemenio ju detaljima poput izbočenog Dark Hero natpisa na hladnjaku prvog M.2 slota, ili reljefnog sjajnog ROG loga na hladnjaku preostalih M.2 slotova. Ujedno, gdje god pogledamo na ploči, naći ćemo poneki ROG detalj koji podiže dojam. Na VRM hladnjaku i pokrovu stražnjih I/O portova nalazi se i zanimljivi, te od ranije poznat Polymo Lighting II ekran koji prikazuje dvije vrste grafika u ARGB LED stilu. To ploči osigurava malo živosti i boja, za sve one koji to jasno vole, ali Dark Hero svakako svoju čar ima u tome kako izgleda bez ikakve rasvjete – crna i opaka.

Raspored elemenata po ploči, ili layout, je vrlo dobar i promišljen, te nema nekakvih nelogičnosti. Jasno, Asusovi inženjeri to rade izvrsno na ovim skupljim modelima, pa i kada je ploča prekrcana s opcijama i nema slobodnog mjesta na PCB-u, i dalje je raspored odličan. Svi bitni konektori, header i portovi su smješteni uz rubove ploče i točno su tamo gdje smo i navikli da budu. To će olakšati menadžment kabela prilikom slaganja računala, te osigurati čist izgled i dobar protok zraka. Svi su hladnjaci na ploči masivni, korištena je i tehnologija parne komore i toplovodne cijevi na M.2 hladnjaku, a jedna toplovodna cijev povezuje i dva VRM hladnjaka. Uz ovu ploču će se koristiti moćni procesori kao što je Ryzen 9 9950X ili 9950X3D, nerijetko overclockirani, pa je i nužno osigurati im i stabilnu struju iz napojne jedinice koja je kvalitetno hlađena.

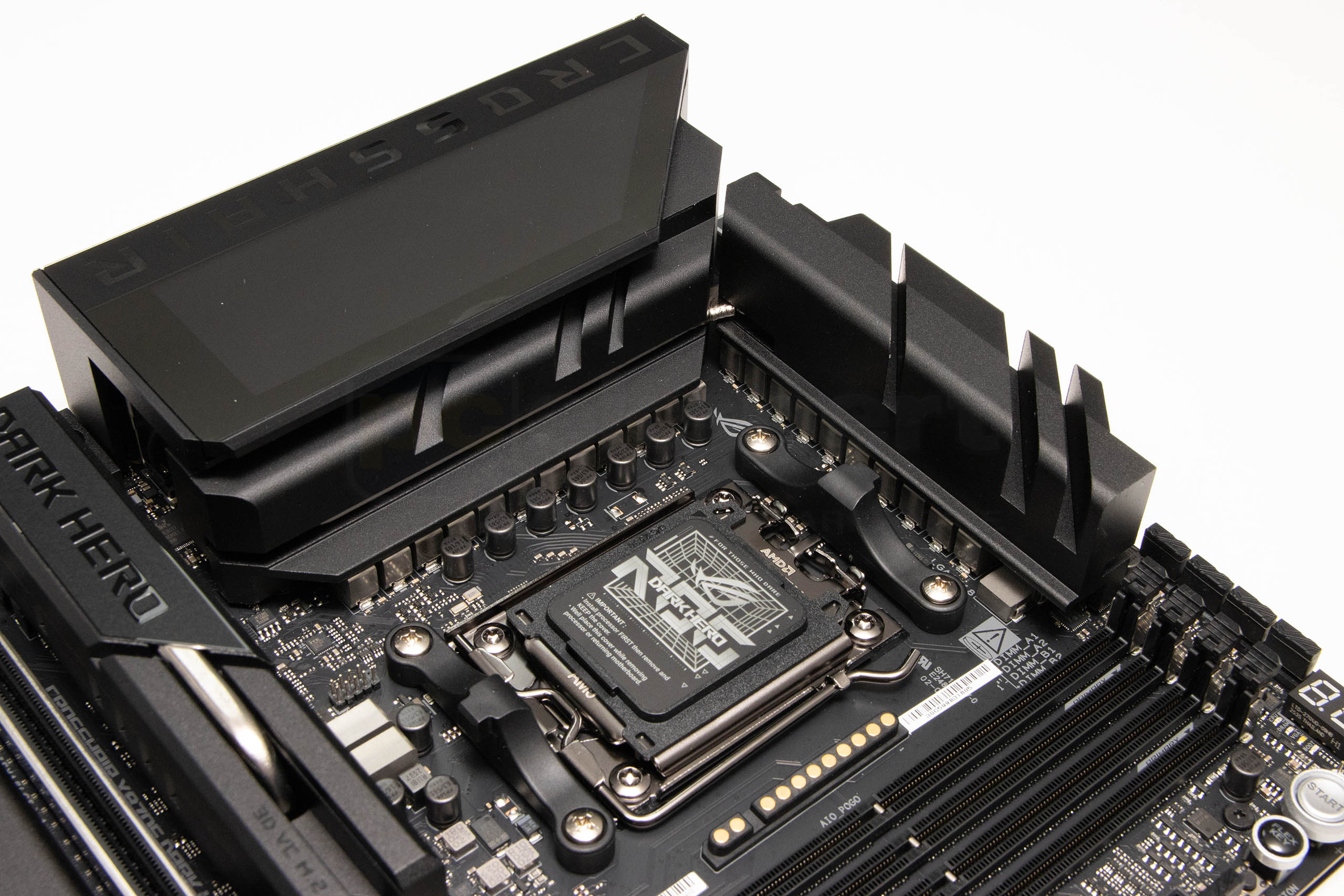

Na slici iznad spomenute hladnjake možete vidjeti i izbliza, a riječ je o crno pobojanim aluminijskim blokovima koji su spojeni toplovodnom cijevi. Oko AM5 socketa je standardno mjesta, a kao i uvijek, hladnjaci kao što je Noctua D15 G2 će imati problema s vanjskim ventilatorom koji će stršati ili zbog visokih RAM modula ili VRM hladnjaka. Između AM5 socketa i DIMM utora smjestio se jedan novi element – POGO pinovi za nove Asusova AIO hladnjake. Naime, Asus je odlučio riješiti problem silnih kabela AIO hladnjaka, te omogućiti kompletnu komunikaciju i napajanje pumpe i ventilatora uz pomoć 11 kontakataka u dvije grupe (9+2) na koje će nalijegati kontakti na kućištu pumpe AIO hladnjaka. Naravno, ako ne želite kupovati Asusov AIO hladnjak s ovim rješenjem, i dalje možete koristiti bilo koji drugi.

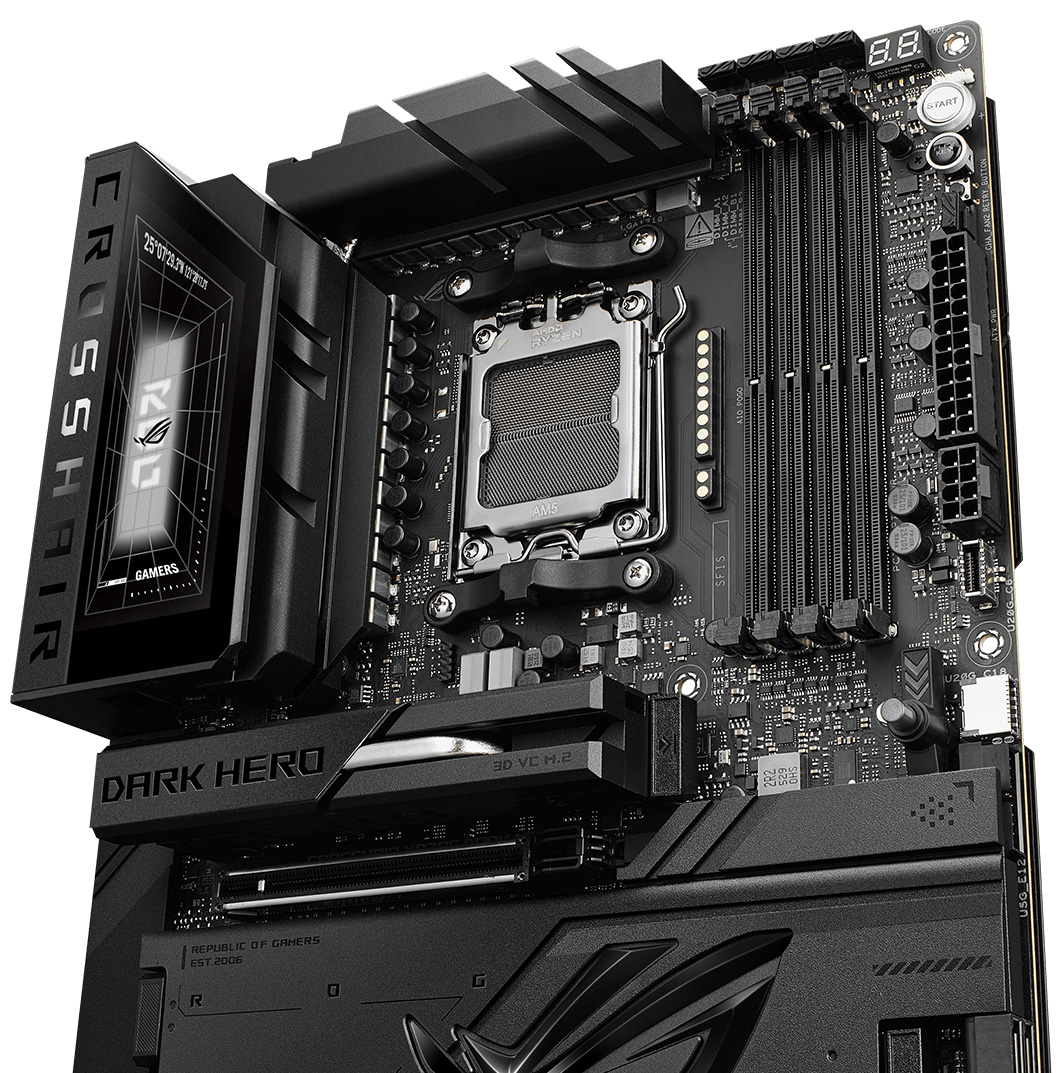

Napojna jedinica ove ploče je identična kao kod X870E Extreme ploče i sastoji se od 20+2+2 faza, tj. 24 integrirana MOSFET-a. Korišteno je 20 integriranih MOSFET-a maksimalne struje 110 A (Vccore), dva 110-amperska (Vccgt + Vccsa) i dva 80-amperska (Vnnaon) u teamed up konfiguraciji gdje jedan kanal VRM kontrolera kontrolira dvije faze. Kao što znamo svaka se faza sastoji od filtar kondenzatora na ulazu i izlazu (Black Metallic 10K) integriranog MOSFET-a ili Power Stagea, te MicroFine prigušnice visoke permeabilnosti (do 45 A). Za dodatno napajanje se kao i do sada koriste dva 8+8-pinska ProCool II EPS 12V konektora. Asus i na ovoj ploči koristi sklop za detekciju diferencijalnih struja koji omogućava precizniji prikaz napona u softverima za očitanje, što poboljšava i olakšava overclocking. Kao što smo već i ranije napisali, dva masivna hladnjaka drže temperature pod kontrolom i zagrijavanje ni u jednom trenutku nije visoko s testnim Ryzenom 9950X3D. Vanjskim smo IC termometrom izmjerili maksimalnih 63°C. Overclocking na ovoj ploči je unaprijeđen s dinamičkim OC Switcher i Core Flex tehnologijama, a tu je i asinkroni takt za osnovni takt procesora. Drugim riječima, ugrađen je generator takta koji omogućava promjenu osnovnog takta procesora neovisno o taktu memorije, PCIe-a i Infinity Fabrica.

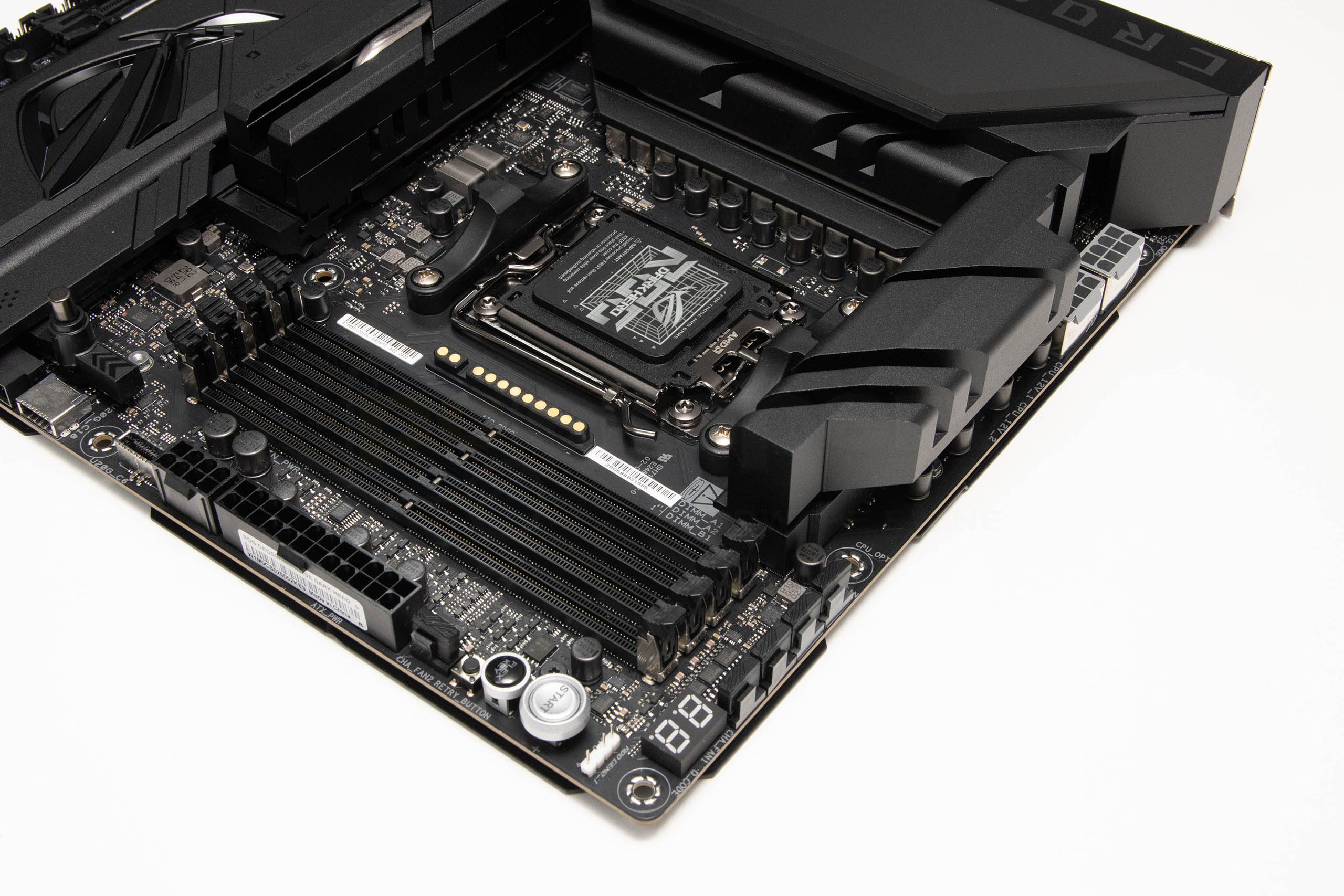

Na vrhu se ploče nalaze tri 4-pinska konektora za ventilatore procesora i pumpu vodenog hlađenja, a uz sami rub se odozgo prema dolje nalaze Q-CODE LED dijagnostika, ARGB header, te Start, Flex i Retry tipke. Ispod tipaka je još jedan 4-pinski konektor za ventilator, 24-pinski ATX konektor, 8-pinski konektor za Power Delivery 3.0 60 W funkciju punjenja preko USB 3.2 20 Gbps porta koji se nalazi tik ispod. Taj je port vertikalno orijentiran, a ispod njega se nalazi još jedan USB 3.2 20 Gbps koji je horizontalno orijentiran, te standardni USB 3.2 5 Gbps koji je također horizontalan. Između AM5 socketa i ruba ploče se naravno nalaze i četiri DIMM slota koji maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 8.600 MT/s s 9000 serijom procesora, 9600 MT/s s 8000 serijom, te naposljetku 8.000 MT/s sa 7000 serijom Ryzen procesora. Asus je i ovdje implementirao NitroPath DRAM tehnologiju, a podržani su XMP i AEMP profili, te DIMM Fit i DIMM Fit Pro tehnologije.

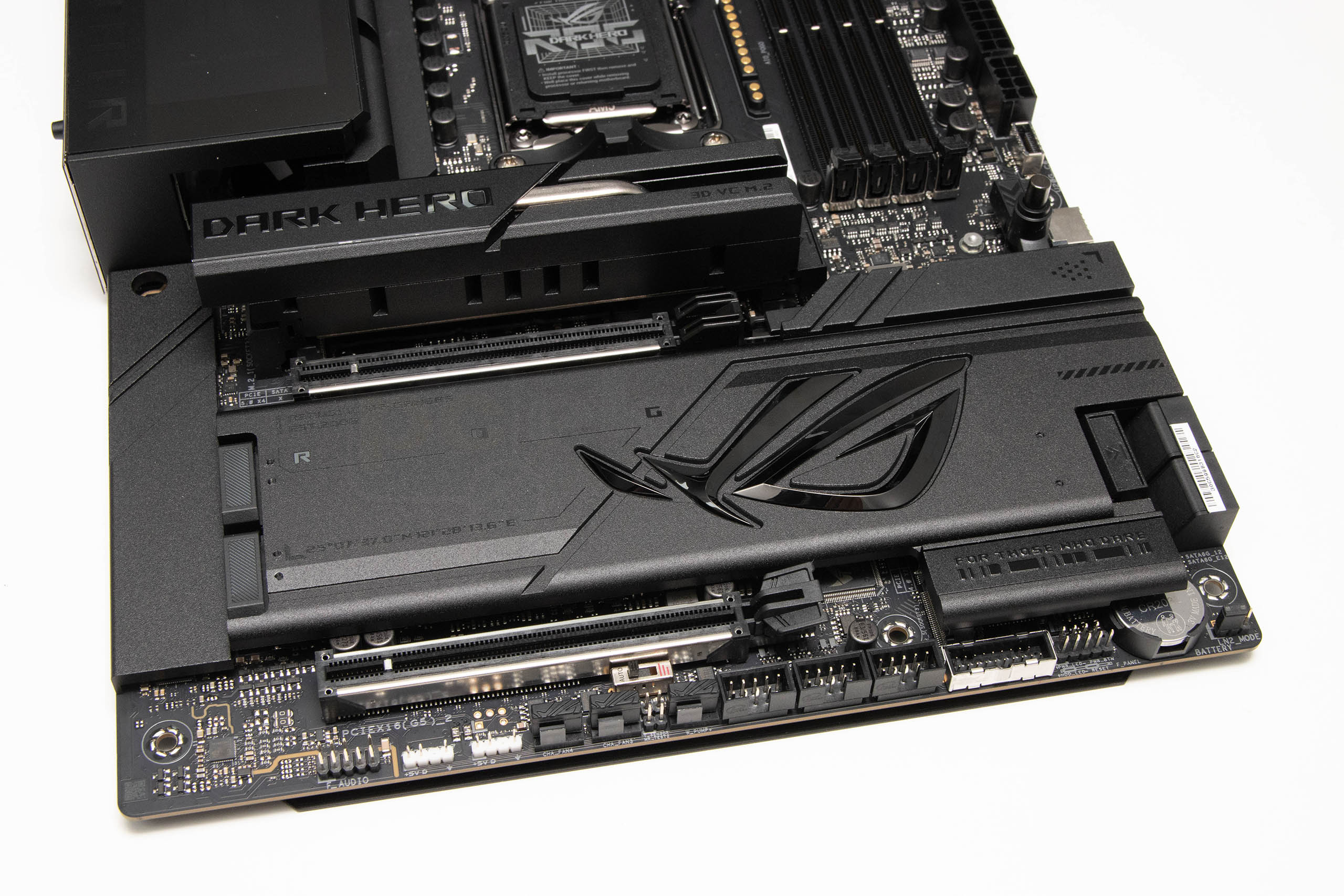

Donji je dio ploče ponovno vrlo sličan kao kod X870E Extreme. Dva su PCIe slota postavljena iznad i ispod hladnjaka nižih M.2 slotova. Oba su PCIe utora oklopljena, i oba su po PCIe 5.0 x16 standardu koji podržava x16 i x8/x8 modove rada. No, slotovi međusobno dijele resurse, pa ako prvi radi s x16 propusnosti (grafička kartica), drugi će raditi po PCIe 3.0 standardu s x4 propusnosti. Gornji i “glavni” PCIe slot ponovno ima i izbacivač nakon što su se korisnici bunili da kod česte izmjene grafičke kartice prijašnje rješenje oštećuje kontakte na njoj. Za žičano povezivanje sa svijetom ova ploča ima dva kontrolera – Realtekove 10 Gbps i 5 Gbps kontrolere. Slična je situacija dakle kao i kod Extreme varijante, no tamo je 10 Gbps kontroler Mavellov. Na oba LAN porta je naravno postavljena i LANGuard tehnologija, tj. osigurači.

Audio jedinica nosi standardni ROG SupremeFX 7.1 naziv. Ispod metalnog pokrova se nalazi ALC4082 CODEC, koji podržava automatsku prilagodbu impedancije na prednjim i stražnjim izlazima, multi-streaming, Jack-detection i Jack-retasking na prednjem panelu. CODEC ima 120 dB SNR stereo playback i 113 dB SNR za snimanje, te podršku za 32-bitne/384kHz formate. Dodatno je tu i ESS ES9219 QUAD DAC pojačalo, pozlaćeni audio jackovi, a korišteni su i premium audio kondenzatori. Ako želite punu 7.1 Surround podršku tada je potrebno kupiti dodatno kućište s HD Audio modulom.

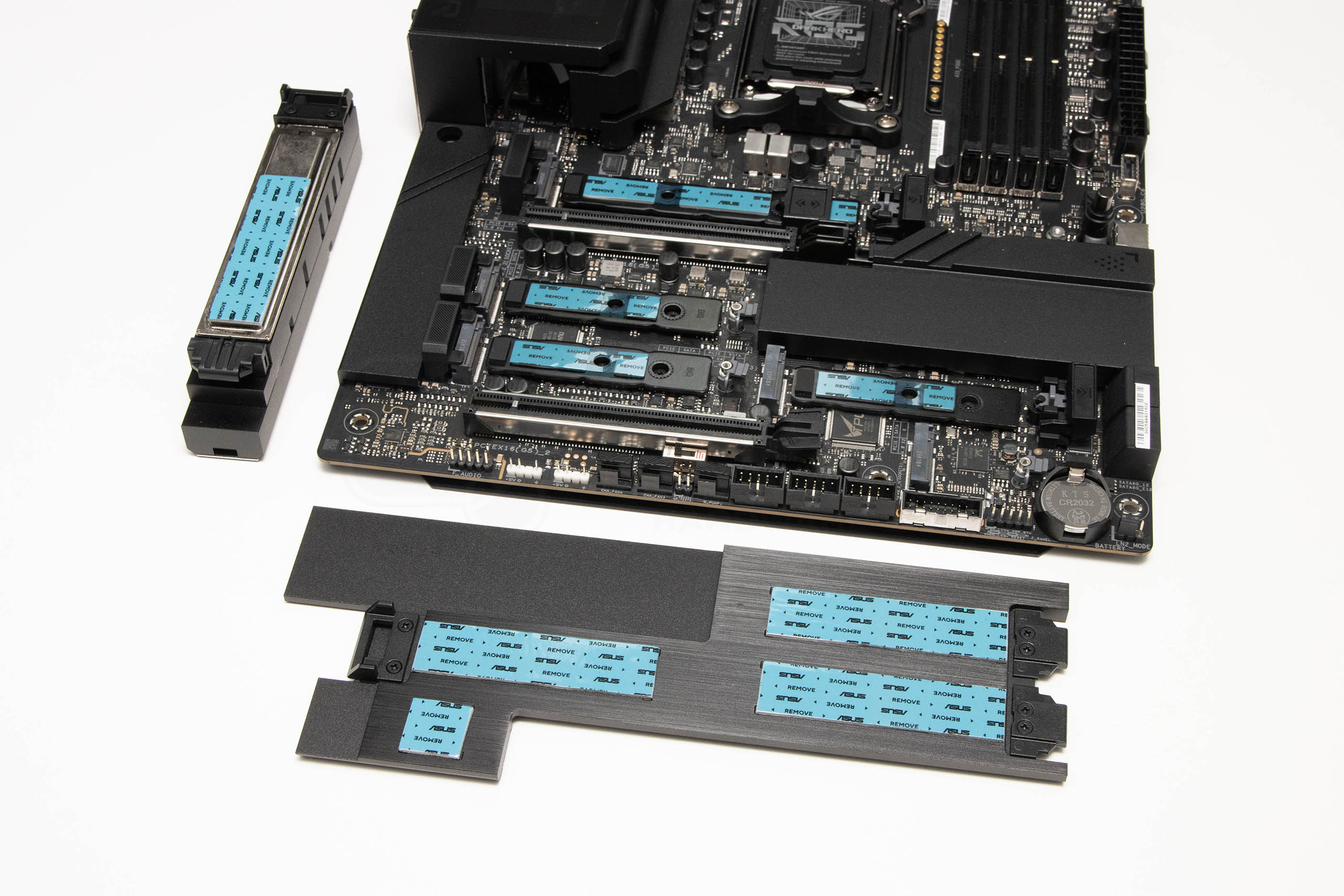

Na ploči se nalazi ukupno pet M.2 slotova, i ona, za razliku od Apex i Extreme, više ne koristi dodatan modul. Procesor kontrolira prva dva, a tandem X870E čipseta preostala tri M.2 slota. Na gornjem se slotu nalazi masivni aluminijski hladnjak koji kombinira parnu komoru kao dodirnu površinu, i toplovodnu cijev koja se nalazi u gornjem sloju hladnjaka. Hladnjak dolazi i s Q-release tehnologijom, baš kao i donji. Donji hladnjak je pak namijenjen hlađenju preostala četiri M.2 slota. Kao što vidimo, četiri veća slota imaju i donje metalne hladnjake na kojima se nalaze termalne podloške. Jasno, na gornjim hladnjacima se na svim pozicijama nalaze termalne podloške također.

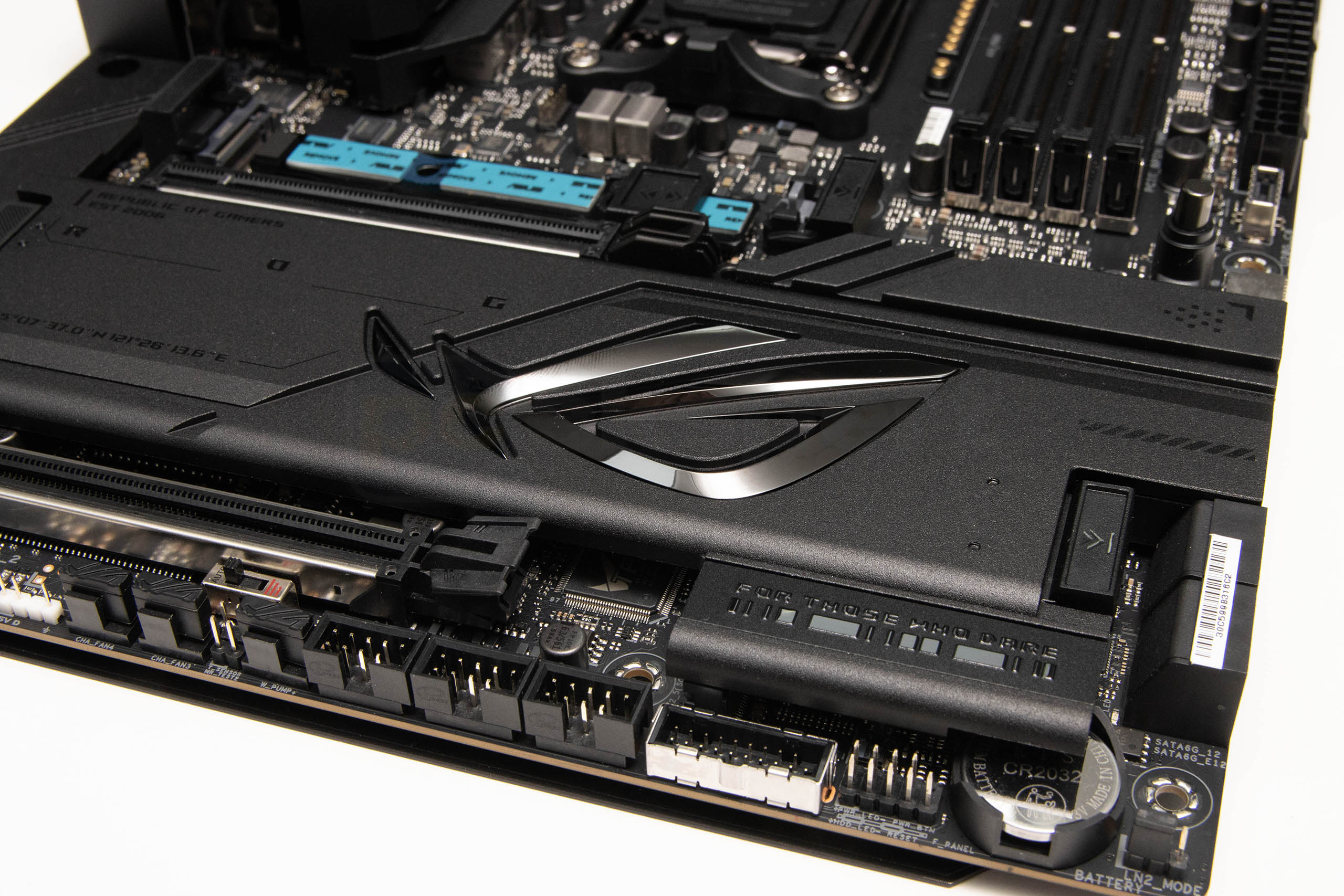

Donji rub ploče je prepun različitih headera, konektora i prekidača, a fotografijom iznad smo htjeli dočarati i ljepotu ROG logoa na hladnjaku M.2 uređaja. S desna na lijevo tu nalazimo Front audio header, dva ARGB headera, ALT_PCIE_MODE prekidač, header za termistor, tri 4-pinska headera za ventilatore, tri USB 2.0 headera, jedan USB 3.0 header, front panel konektor, bateriju i LN2 Mode jumper.
