Konačno je došao red na predstavljanje Extreme verzije ploče opremljene s X870E, nakon što je Z890 Extreme ploča več više od pola godine na tržištu, a i drugi modeli X870E ploča su već odavno tu. Extreme predstavlja vrhunac onoga što u datom trenutku Asusovi inženjeri mogu ponuditi za jednu platformu, a s obzirom na to da su novi AMD-ovi procesori ipak puno bolji od Intelovih, čekala se ova ploča. I nije razočarala! Kako je opremljena i što sve može, čitajte u dalje u tekstu.
Baš kao i kod njene sestre blizanke Maximus Z890 Extreme, i kod ove su ploče kutija i način pakiranja na najvišem ROG nivou. Extreme modeli su namijenjeni svima koji nemaju ograničenja s budžetom, a žele samo najbolje od date serije ploča. I u ovoj generaciji itekako ima više smisla kupiti X870E Extreme nego Z890, jer su AMD-ovi procesori u ovoj generaciji bolji od Intelovih - pogotovo oni za igranje kao što je 9950X3D ili njegova malo slabija braća. Kupac neograničenog budžeta želi samo najbolje, pa će osim same ploče u paketu naći i vrlo bogatu opremu:
Kabeli
1 x 1-to-3 ARGB razdjelni kabel
1 x 1-to-2 ARGB razdjelni kabel
2 x 1-to-4 fan razdjelni kabel
2 x ROG SATA 6G paketić kabela
1 x 3-u-1 paket termistora
ROG Q-DIMM.2 s hladnjakom
1 x ROG Q-DIMM.2 s hladnjakom
1 x M.2 paket podložaka za ROG Q-DIMM.2
2 x termalne podloške za ROG Q-DIMM.2
Dodatan kit za hlađenje
2 x termalne podloške za M.2 22110
1 x DDR5 držač ventilatora
ROG Fan kit
Razno
1 x ASUS WiFi Q-antena
1 x Q-konektor
1 x ROG logo pločica
1 x ROG odvijač
1 x ROG naljepnice
1 x ROG VIP kartica
1 x M.2 Q-Slide paketić
5 x M.2 gumica za donje rashladne ploče
1 x ROG otvarač za boce
Instalacijski medij
1 x USB thumb disk s upravljačkim programima i aplikacijama
Dokumentacija
1 x vodič za brzi početak rada
Dodatna oprema je izuzetno bogata kao što možete vidjeti u popisu, ali i u videu otpakiranja u kojem smo detaljno pokazali svaki komad opreme. Tu je sve što svaki entuzijast može poželjeti, što uključuje i razdjelne kabele za ARGB, termistore, termalne podloške i ostalo. Najzanimljiviji je svakako Q-DIMM.2 modul koji uz pomoć petog DIMM utora koji se nalazi na ploči, omogućava ugradnju dva M.2 PCIe 4.0 x4 NVMe diska koje kontrolira čipset. Za razliku od Z890 ovdje imamo ROG Fan kit, tj. ventilator za hlađenje memorijskih utora, te imamo jedan M.2 Q-Slide paketić manje i jedan paketić M.2 gumica manje - ništa značajno.

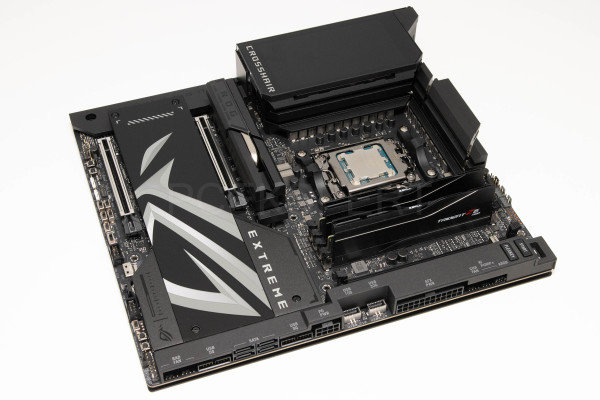

I premda je ponešto šarenila na njoj, baš kao i Z890 Extreme, ni ova nije naročito upadljiva i na prvi pogled ne djeluje kao najbolja i najskuplja u ponudi. Uzimanjem u ruke i detaljnim pregledom se to itekako vidi. Prvenstveno su tu masa i dimenzije - Extended ATX formata je i mjeri 30,5 x 27,7 centimetara, što znači da je za tri centimetra šira od ATX ploča. Kada ploča radi svakako je najupadljiviji njen dio veliki ekran na I/O panelu koji je pomičan kako ne bi smetao ispušnom ventilatoru. Desna strana ploče je dizajnirana tako da su svi konektori u horizontali i pokriveni plastičnim pokrovom. Višak od tri centimetra u odnosu na ATX ploče je dozvolio ovakvu orijentaciju, baš kao i dodatak petog DIMM utora u koji postavljamo Q.DIMM2 dodatnu karticu.
Svi hladnjaci na ploči su iznimno masivni, a u to ulaze dva velika na na VRM jedinici (Z890 Extreme je imala i treći), zatim veliki hladnjak na prvom M.2 slotu, kao i veliku aluminijsku ploču koja pokriva tri M.2 slota. Na njoj se nalazi i velika ROG grafika, a ispod na njenoj desnoj strani se nalazi i aluminijski hladnjak čipseta. Svi su hladnjaci crne boje, kao i PCB i utori i ploča će se u potpunosti stopiti s crnim kućištem. Layout, tj. raspored elemenata po ploči je odrađen odlično, gdje neki su elementi smješteni na mjesta na kojima ih ne bi očekivali, ali ovo je ploča s ekstremnim mogućnostima, pa je sve to bilo potrebno smjestiti na najbolje pozicije.

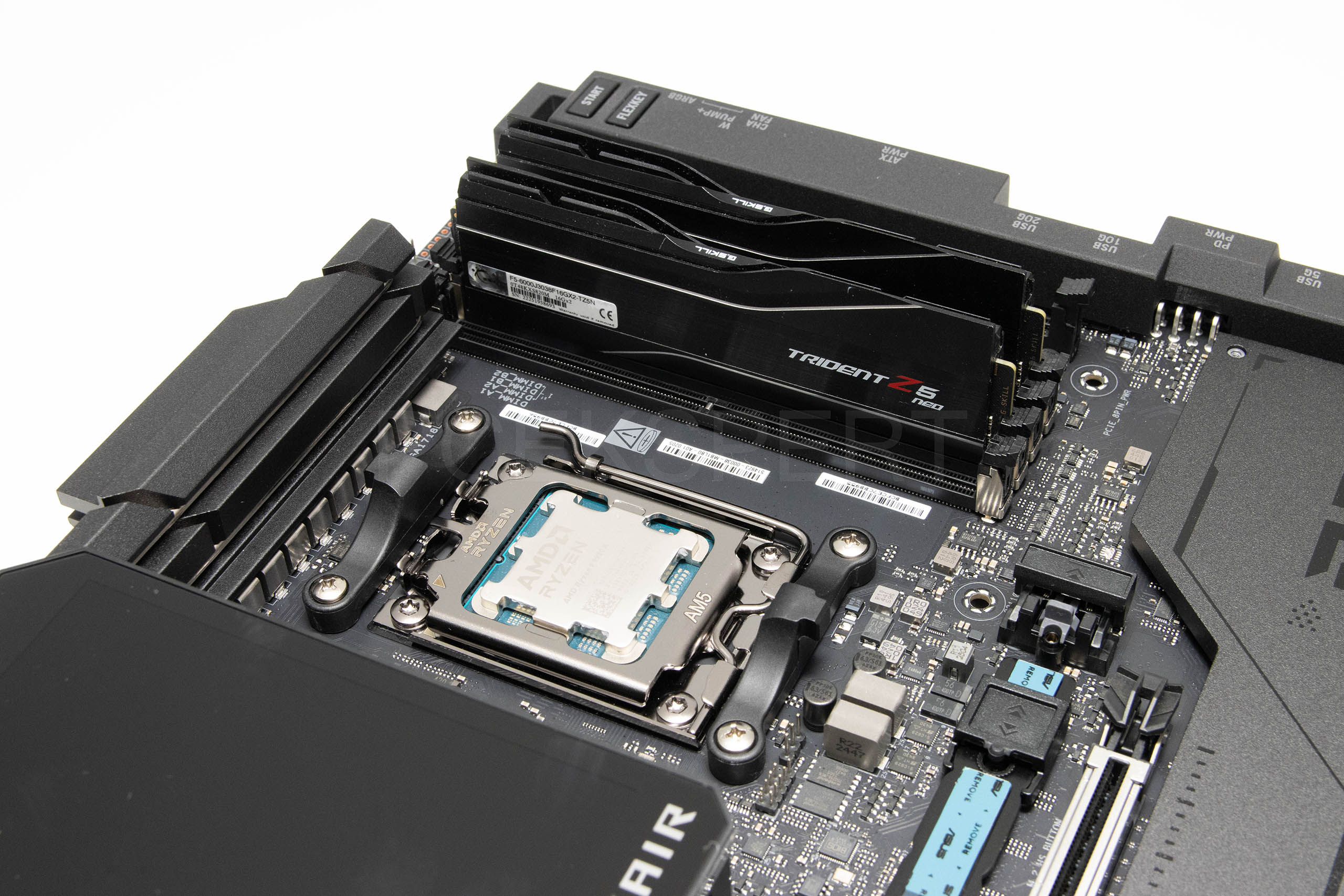

VRM jedinica se proteže u L obliku, za razliku od Z890 Extreme gdje je u U. Rupe oko AM5 ležišta su standardnog rasporeda i svi kompatibilni hladnjaci tu stanu bez problema. Neki od AIO hladnjaka neće stati jer je M.2 hladnjak ogroman, pa se oko toga treba informirati. Napojna jedinica ove ploče je malo slabija nego kod Z890 Extreme i sastoji se od 20+2+2 faza, tj. 24 integrirana MOSFET-a. Korišteno je 20 integriranih MOSFET-a maksimalne struje 110 A (Vccore), dva 110-amperska (Vccgt + Vccsa) i dva 80-amperska (Vnnaon) u teamed up konfiguraciji gdje jedan kanal VRM kontrolera kontrolira dvije faze. Kao što znamo svaka se faza sastoji od filtar kondenzatora na ulazu i izlazu (Black Metallic 10K) integriranog MOSFET-a ili Power Stagea, te MicroFine prigušnice visoke permeabilnosti (do 45 A). Za dodatno napajanje se kao i do sada koriste dva 8+8-pinska ProCool II EPS 12V konektora. Asus i na ovoj ploči koristi sklop za detekciju diferencijalnih struja koji omogućava precizniji prikaz napona u softverima za očitanje, što poboljšava i olakšava overclocking. Dva masivna hladnjaka drže temperature pod kontrolom i zagrijavanje ni u jednom trenutku nije visoko s testnim Ryzenom 9950X.
Na vrhu se ploče nalaze tri 4-pinska konektora za ventilatore procesora i pumpu vodenog hlađenja, a ispred njih su mjerne točke napona (rupice s kontaktima) koje će koristiti ekstremni overclockeri. Popis mjernih točaka je odmah iznad petog DIMM utora i na njega vas vodi strelica, a pored popisa se nalaze još dvije mjerne točke. Uz sami rub, na plastici koja ga pokriva se nalaze Start i Flex tipke te Q-CODE LED dijagnostika. Četiri DIMM slota maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 8.200 MT/s. Korištena je NitroPath DRAM tehnologija, a podržani su XMP i AEMP profili.
Većina konektora i headera na desnoj strani ploče je u horizontalno orijentaciji, a dva su USB 3.2 porta vertikalno orijentirana. S lijeva na desno tu nalazimo (a na vrhu plastičnog poklopca su i natpisi) dva 4-pinska konektora za ventilatore, dva USB 3.0 5 Gbps headera između kojih su četiri SATA porta, Power Delivery PWR 8-pinski konektor za napajanje 20-gigabitnog USB porta do njega (on može puniti uređaje snagom do 60 W), do kojeg je i 10-gigabitni USB Type C interni port. Nadalje, tu je 24-pinski ATX konektor, pa jedan 4-pinski Chassis Fan konektor, jedan 4-pinski konektor za vodenu pumpu i jedan 6-pinksi ARGB header za koji postoji i splitter u bundleu.

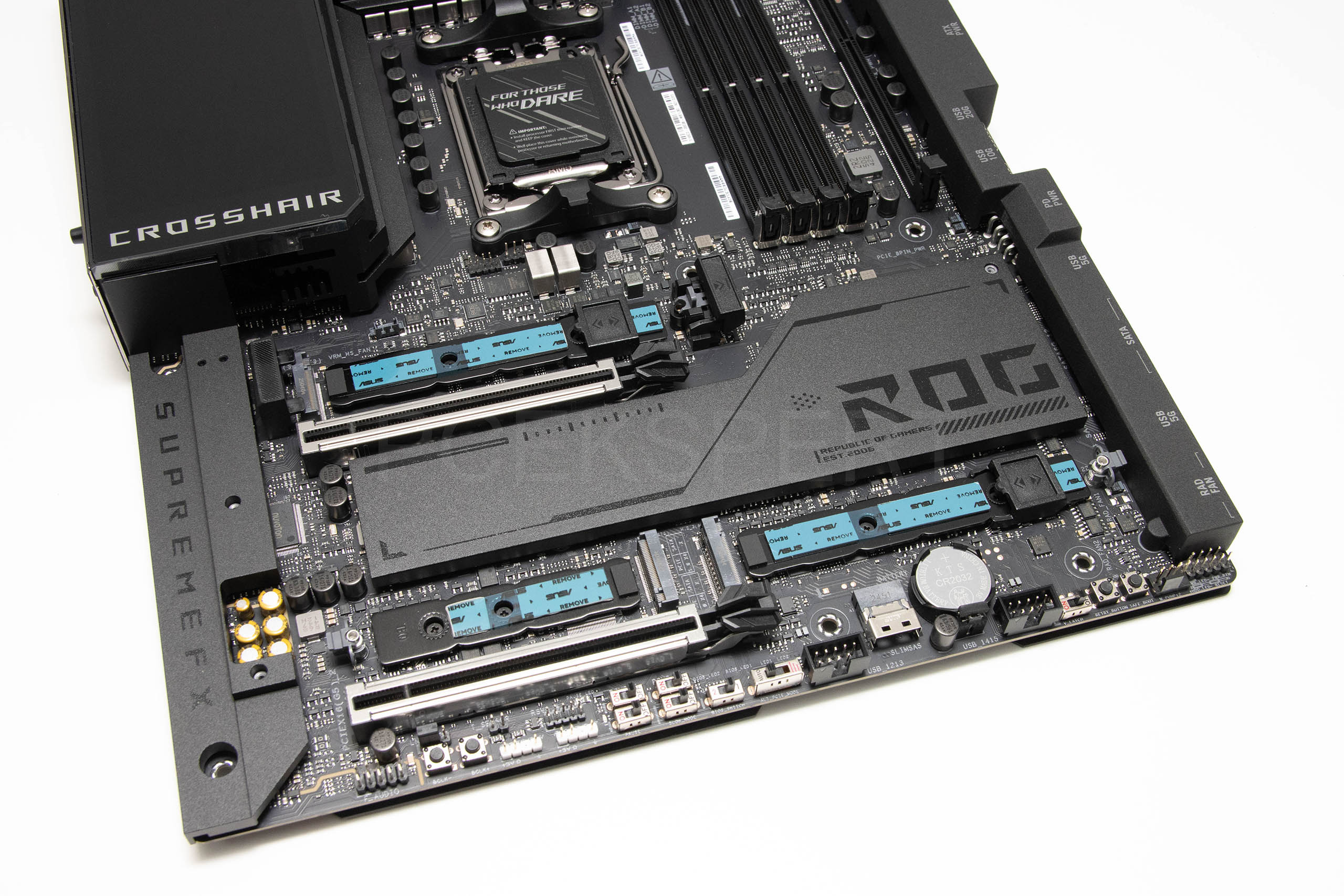

Donji dio ploče je malo drugačije ustrojen nego kod Z890 Extreme pa za početak vidimo da je veliki aluminijski hladnjak malo drugačiji, a i nema najvišeg PCIe 4.0 x4 slota. Iznad i ispod hladnjaka su dva PCIe slota. Oba su oklopljena, a prvi PCIe 5.0 x16 slot koji podržava X16, x8/x8 ili X8/x4/x4 modove rada. Onaj na dnu je isto PCIe 5.0 x16 slot, a podržava X16, x8/x8 ili X8/x4/x4 modove rada. Oba svoje resurse dijele s M.2 slotovima pa to izgleda ovako: M.2_3 slot dijeli resurse s i gornjim i s donjim PCIe 5.0 x16 slotom. Kada je M.2_3 u upotrebi tada će prvi PCIe 5.0 x16 slot (PCIEX16(G5)_1) raditi u x8 modu, a drugi (PCIEX16(G5)_2) u x4 modu. Ako su i M.2_2 i M.2_3 u funkciji tada će PCIEX16(G5)_2 biti onemogućen. Možda je tako bolje ni ne koristiti M.2_2 i M.2_3 slotove paralelno, no ova je situacija puno bolja nego na Z890 Extreme ploči koja donosi malo više ograničenja. Za žičano povezivanje sa svijetom ova ploča ima dva kontrolera – Realtekov 5-gigabitni i Marvellov AQtion 10-gigabitni. Na oba LAN porta je naravno postavljena i LANGuard tehnologija, tj. osigurači. I ovdje je situacija malo bolja nego na Intel ploči, koja ima 2,5 + 10-gigabita LAN opcije.
Donji rub ploče je prepun različitih headera, konektora i prekidača i ovdje se vidi zašto je ploča namijenjena ekstremnim overclokerima. S desna na lijevo tu nalazimo Front audio header, dvije tipke za promjenu CPU Base Clocka (promjena on-the-fly kod overclockinga), dva ARGB headera, dva USB 2.0 headera, dva RSVD prekidača, Slow Mode prekidač, Pause prekidač, ALT_PCIE_MODE prekidač, BIOS prekidač, Retry tipka, Safe Boot tipka, 4-pinski header za vodenu pumpu i header prednjeg panela. Ploča je posebna po činjenici da ima sva 256-megabitna Flash ROM-a u kojima se nalazi BIOS i njegovo UEFI sučelje, pa zato postoji i prekidač za promjenu BIOS-a. Uz to, tu je i Slim SAS konektor koji podržava PCIe 4.0 x4 mod rada putem SFF-8654 adaptera koji se kupuje zasebno.
ROG Crosshair X870E Extreme - drugi dio

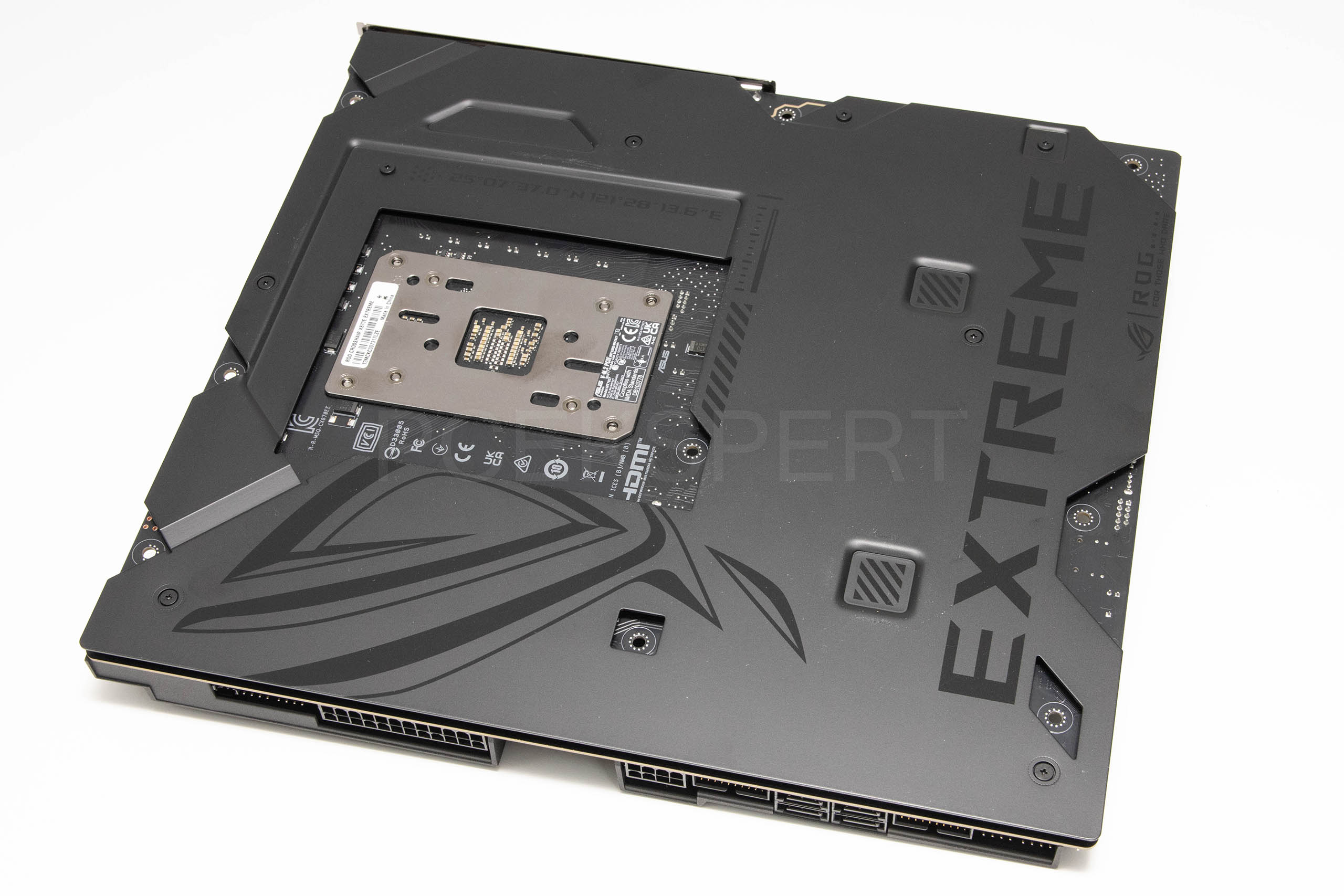

Na donjoj se strani ploče nalazi čelična ploča koja učvršćuje čitavu konstrukciju ali služi i kao hladnjak. Ispod metalne ploče, dvije su deblje termalne podloške postavljene točno na komponente s donje strane napojne jedinice pa se toplina lakše disipira na veliku metalnu površinu. Na ploči se nalazi i ROG logo, te Extreme natpis kako ne bi bilo dvojbe o kojoj je ploči riječ.

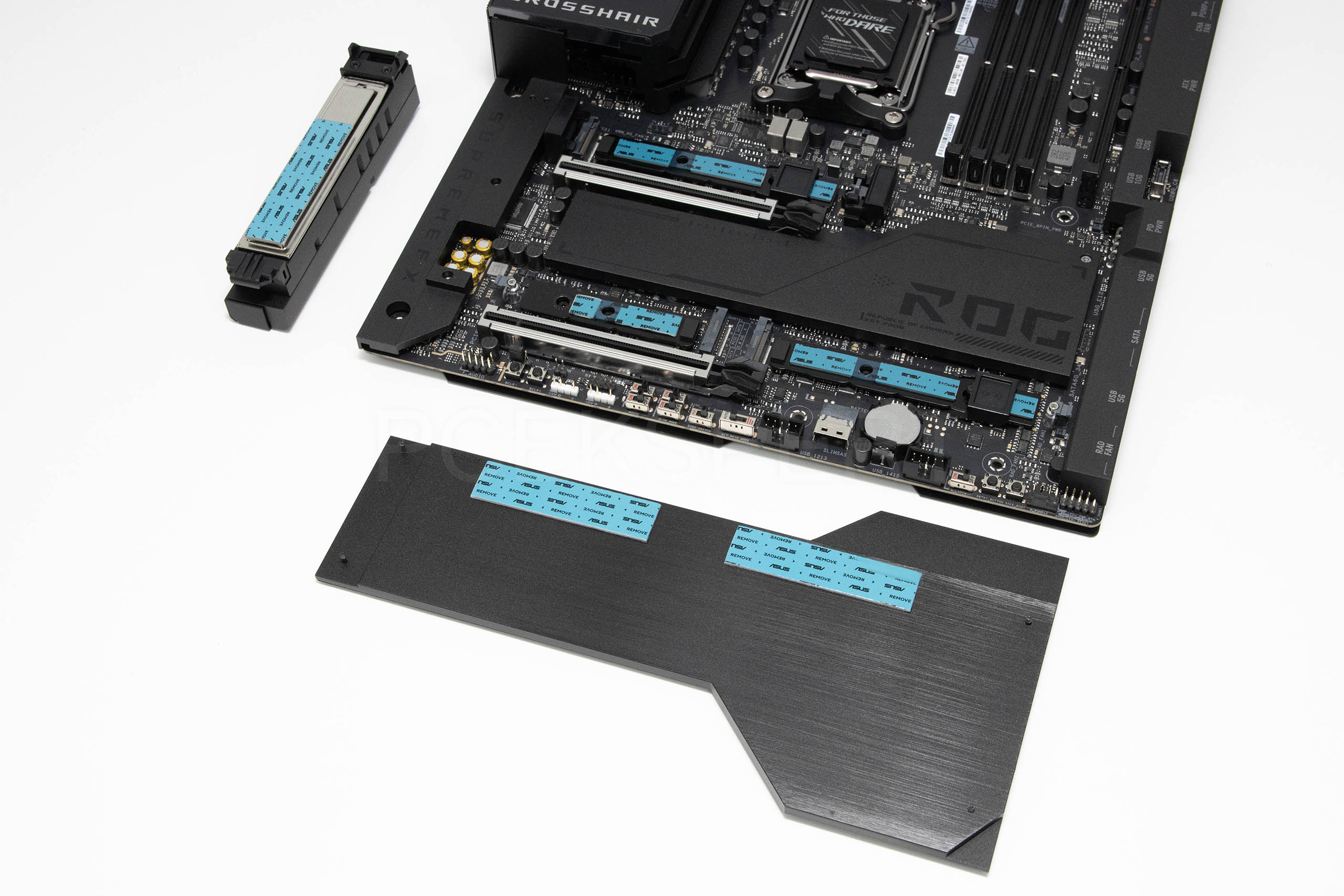

Gornjim M.2_1 slot koji se nalazi ispod masivnog hladnjaka podržava 2242/2260/2280 i 22110 uređaje po PCIe 5.0 x4 standardu. Donja dva M.2 slota su pokrivena jedinstvenom, vrlo velikom aluminijskom pločom, tj. pasivnim hladnjakom. Oba M.2 slota imaju i donje hladnjake, kao i termalne podloške i s gornje i s donje strane. M.2_2 slot podržava 2242/2260 i 2280 u PCIe 5.0 x4 modu rada, dok M.2_3 slot podržava type 2242/2260/2280 i 22110 uređaje u PCIe 5.0 x4 modu rada. Za M.2_2 i M.2_3 slotove vrijede ograničenja koja smo naveli ranije, pa je možda pametnije koristiti preostala dva koja se koriste uz pomoć dodatne kartice i DIMM.2 slota. DIMM.2_1 slot (Key M) preko ROG Q-DIMM.2 modula podržava 2230/2242/2260/2280/22110 uređaje u PCIe 4.0 x4 modu rada. DIMM.2_2 slot (Key M) preko ROG Q-DIMM.2 modula podržava 2230/2242/2260/2280/22110 uređaje u PCIe 4.0 x4 modu rada.
Sve slotove na ploči kontrolira sam procesor pa otud proizlaze i spomenuta ograničenja jer on ima ograničen broj PCIe stazica. Z890 čipset kontrolira dva dodatna PCIe 4.0 x4 slota koji se nalaze na ROG Q-DIMM.2 kartici, a koja se pak spaja na DIMM.2 slot koji se nalazi pored DIMM slotova za radnu memoriju. Kako kartica izgleda mogli ste vidjeti u videu otpakiranja, a oba njena slota su hlađena pasivnim aluminijskim hladnjakom. Na desnom donjem rubu ploče nalaze se i četiri horizontalna SATA 6 Gbps porta, a standardna je i podrška za Intel RST i RAID.

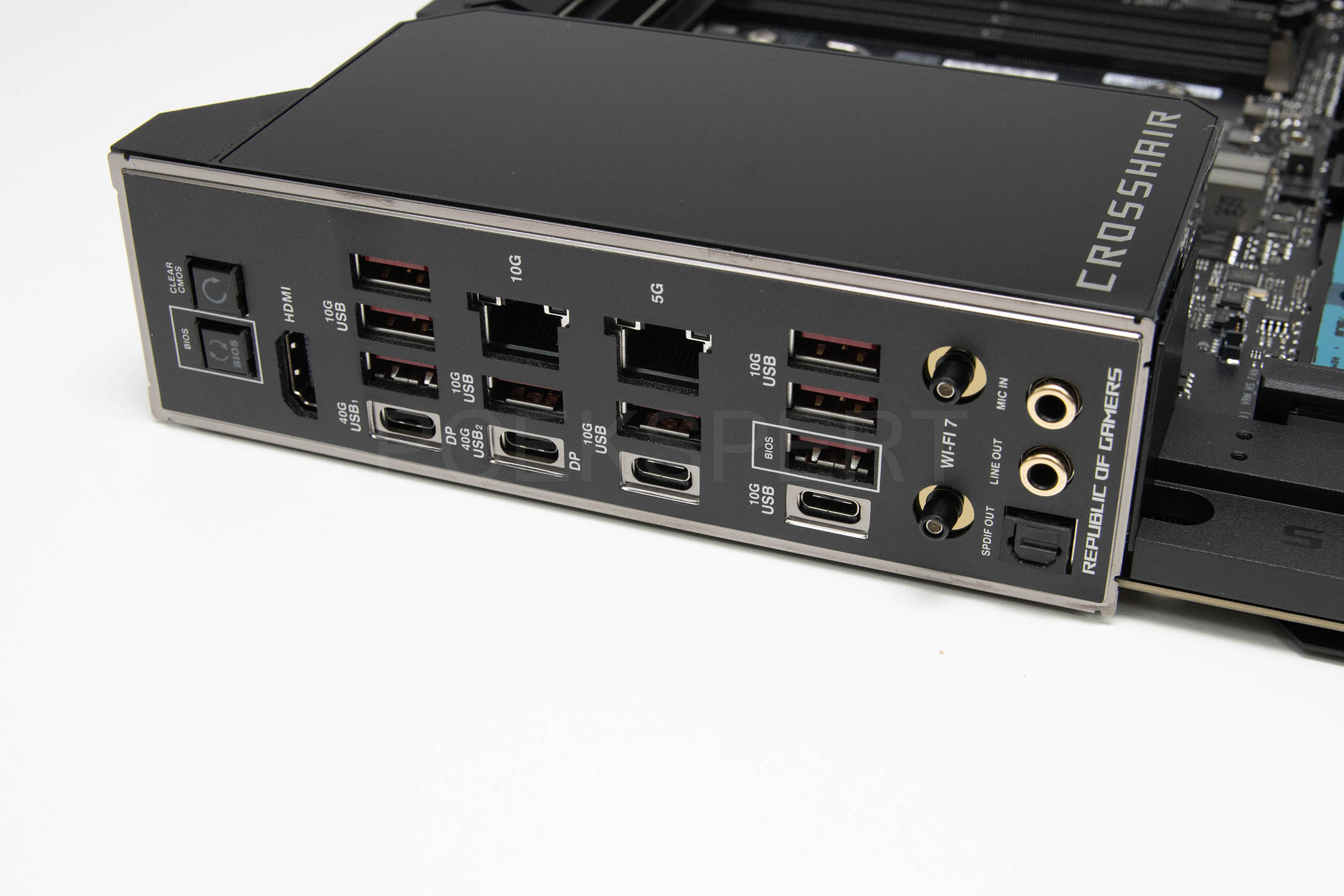

Stražnji je I/O panel bogat portovima i gotovo da više nema ni mjesta za išta drugo. Na njemu nalazimo sljedeće:
2 x USB4 porta (USB Type-C) propusnosti 40 Gbps
10 x USB 10Gbps portova (8 x Type-A + 2 x USB Type-C)
1 x HDMI port
1 x Wi-Fi Modul
1 x Realtek 5Gb Ethernet port
1 x Marvell AQtion 10Gb Ethernet port
2 x LED-osvijetljena audio jack porta
1 x Optički S/PDIF izlazni port
1 x BIOS FlashBack tipka
1 x Clear CMOS tipka
Najzanimljiviji stražnjeg panela su svakako dva USB4 Type C porta propusnosti do 40 Gbps (dvodirekcionalno). Tu je i WiFi 7 modul s novim tipom konektora, koji podržava tri frekvencijska spektra (2,4/5/6 GHz), 320 MHz kanale i donosi maksimalnu propusnost od 6,5 Gbps. Uz to, podržava i Bluetooth v5.4. WiFi radi jako dobro, prijem je snažan i u prostoriji iznad routera i nema nikakvih smetnji.
Audio jedinica nosi standardni ROG SupremeFX 7.1 naziv. Ispod metalnog pokrova se nalazi ALC4082 CODEC, koji podržava automatsku prilagodbu impedancije na prednjim i stražnjim izlazima, multi-streaming, Jack-detection i Jack-restasking na prednjem panelu. CODEC ima 120 dB SNR stereo playback i 113 dB SNR za snimanje, te podršku za 32-bitne/384kHz formate. Dodatno je tu i ESS-ov SABRE9219 Quad DAC, svi audio jackovi su pozlaćeni, a korišteni su i premium audio kondenzatori. Ako želite punu 7.1 Surround podršku tada je potrebno kupiti kućište s HD Audio modulom.

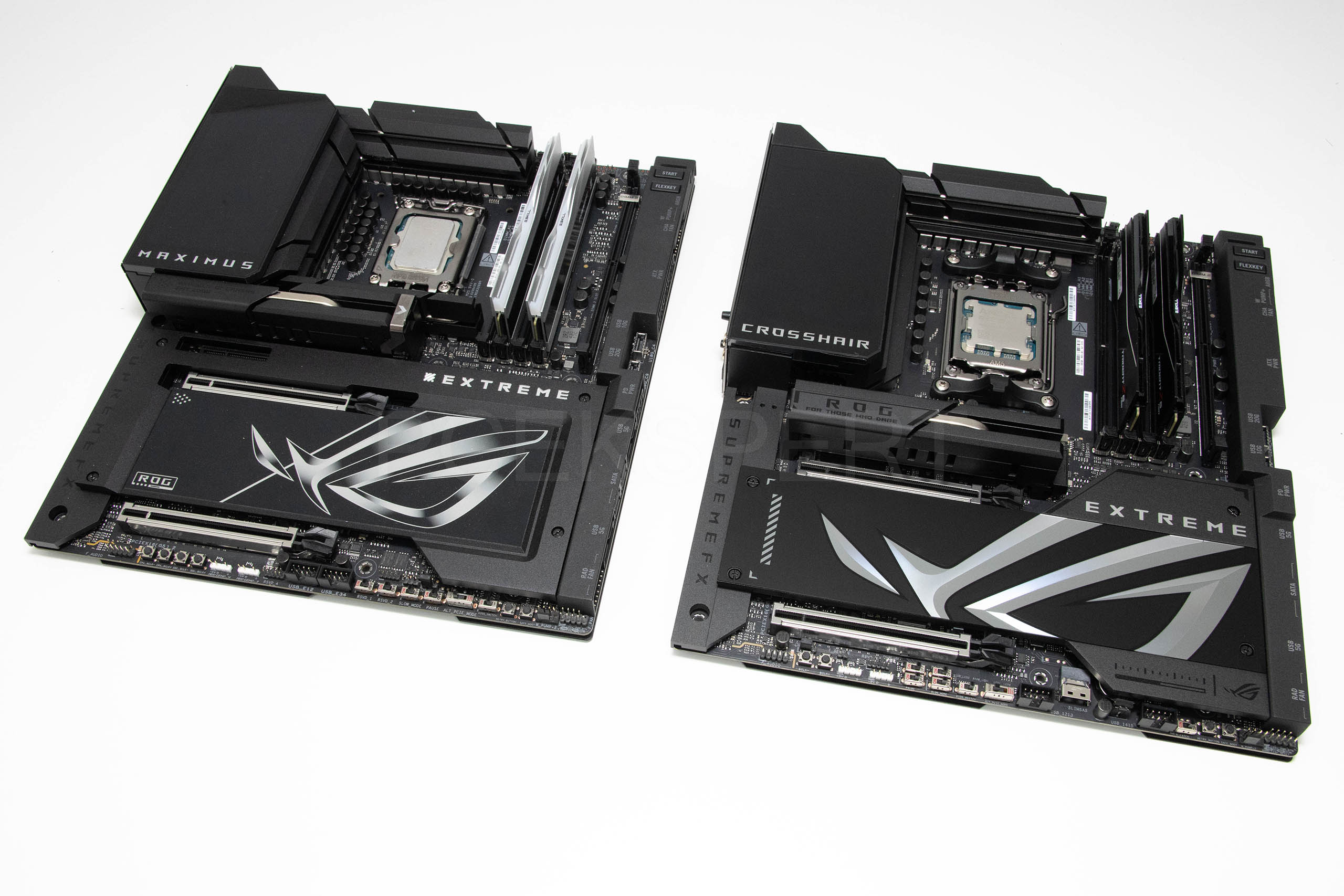

Z890 Extreme i X870E Extreme ploče su vrlo slične, s tek manjim razlikama. Najznačajnija je ona u VRM jedinici koja je na X870E malo slabija 20 vs. 24 glavne faze sa 110 Amperskim Power Stageovima na obje. Obje su iznimno moćne, a Intelov procesor očito treba malo jaču napojnu jedinicu kod ekstremnog overclockinga. Ostatak priče je vrlo sličan i obje su ove ploče iznimno moćne, bogato opremljene i kvalitetno napravljene. To jasno prati i vrlo visoka cijena. No, ako želite najbolje, onda je Extreme jedini izbor.

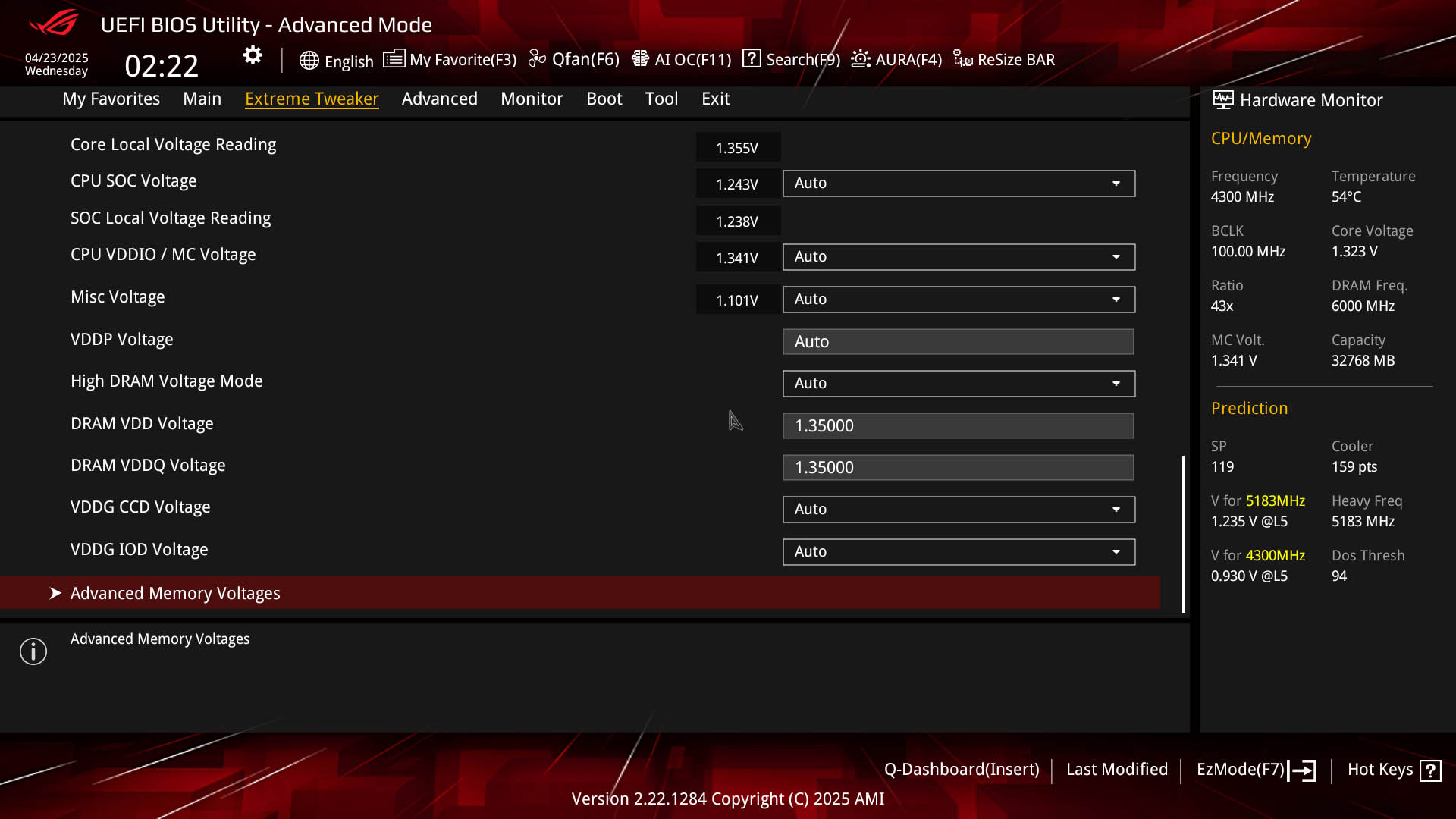

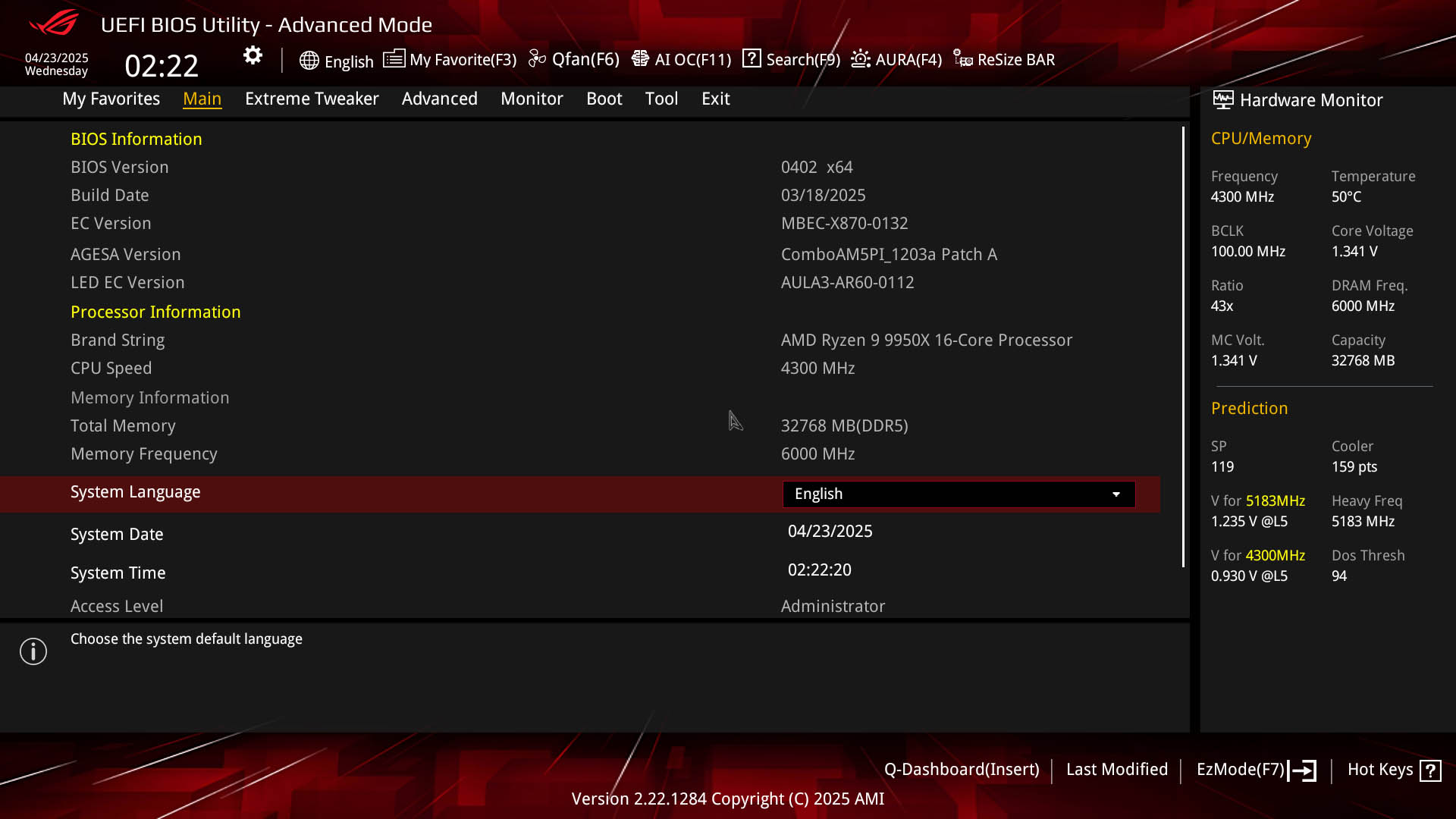

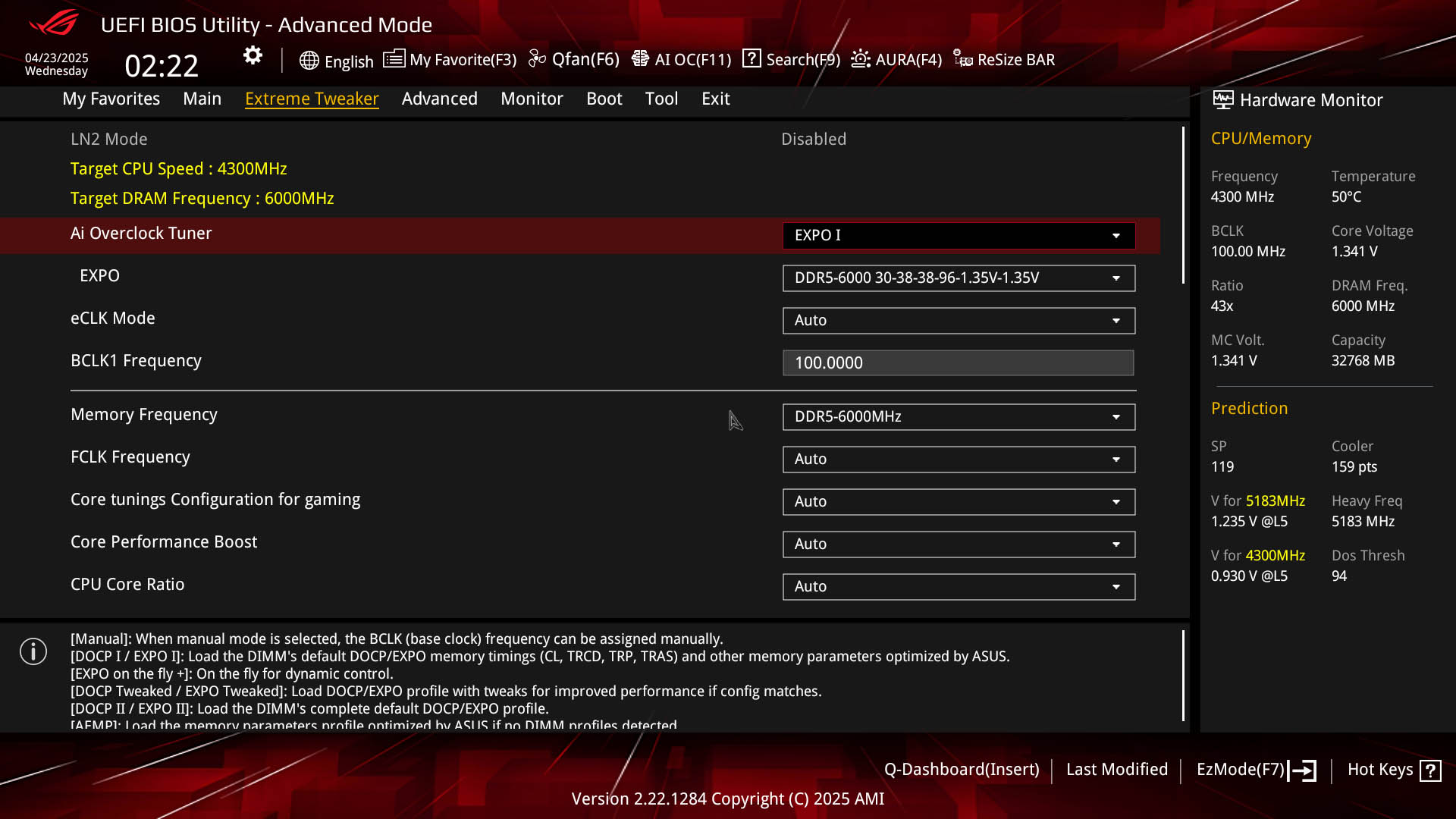

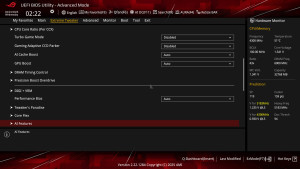

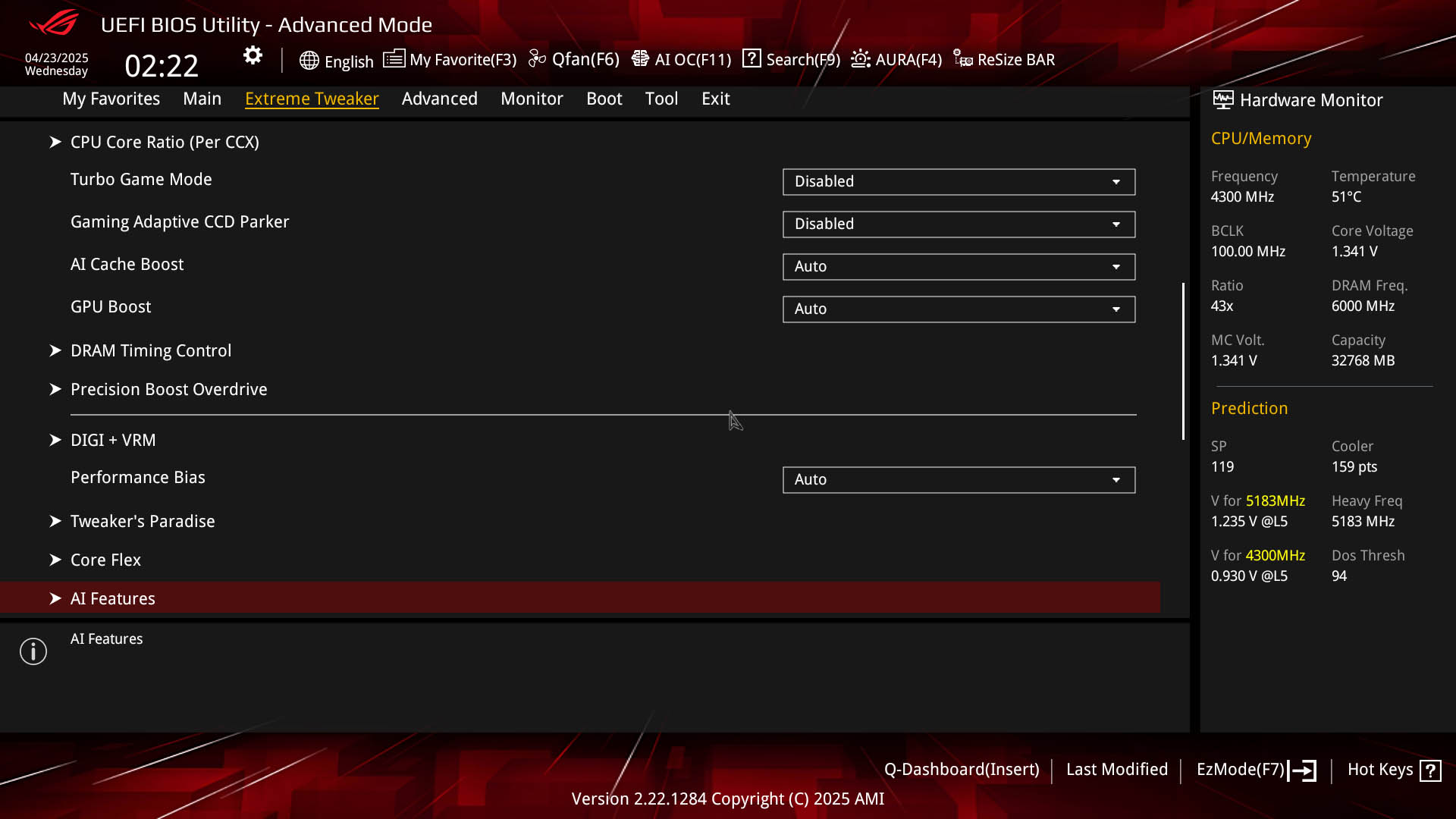

UEFI sučelje BIOS-a je izuzetno bogato, te su vam kao i kod Hero ploče potrebni za sve istražiti, a onda još puno vremena za sve usvojiti. I na ovoj je ploči sučelje iz nekog razloga puno sporije nego ranije, te je potrebno je dosta vremena kod prebacivanja između menija, a i za prihvaćanje promjena je potrebno duže vremena nego ranije. Bilo kako bilo, sučelje je iznimno bogato, a posebno AI Tweaker čije će funkcije iskoristiti samo oni koji se bave ekstremnim overclockingom, a ni njima vjerojatno neće sve trebati.
Sa softverske strane, Armoury Crate je centralni hub iz kojeg sve kontroliramo, premda i dalje nije potpuno nadograđen za ove nove ploče. Ne možemo previše toga kontrolirati osim onoga što nudi Dashboard, te Aura a to je većinom vezano za rasvjetu. Možemo koristiti Hwinfo, ROG CPU-Z, Dolby Atmos, Thunderbolt share, GlideX, Driver Hub, Adobe Creative Cloud (trial), Internet Security (360 dana puna verzija), WinRAR (40 dana trial), AIDA64 Extreme (60 dana trial), USB Wattage Watcher, TurboV Core itd. ASUS donosi i niz AI Advisor mogućnosti kao što su AI Overclocking, AI Cooling II (one-click fan tuning) te AI Networking II.

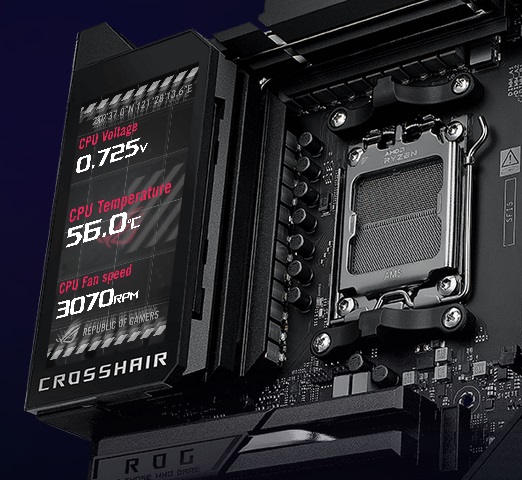

Extreme ploča je posebna po tome što ima pomični 5-inčni LCD ekran u boji koji pokazuje ROG animacije, sistemske informacije, ali i personalizirane animacije koje je moguće unijeti putem Armoury Crate aplikacije. Ova zadnja opcija za sada još uvijek nije dostupna, no bit će kroz nadogradnju softvera. LCD ekran se može pomicati lijevo – desno, kako bi se osigurala kompatibilnost s ispušnim ventilatorom kućišta koji se najčešće nalazi točno iznad.

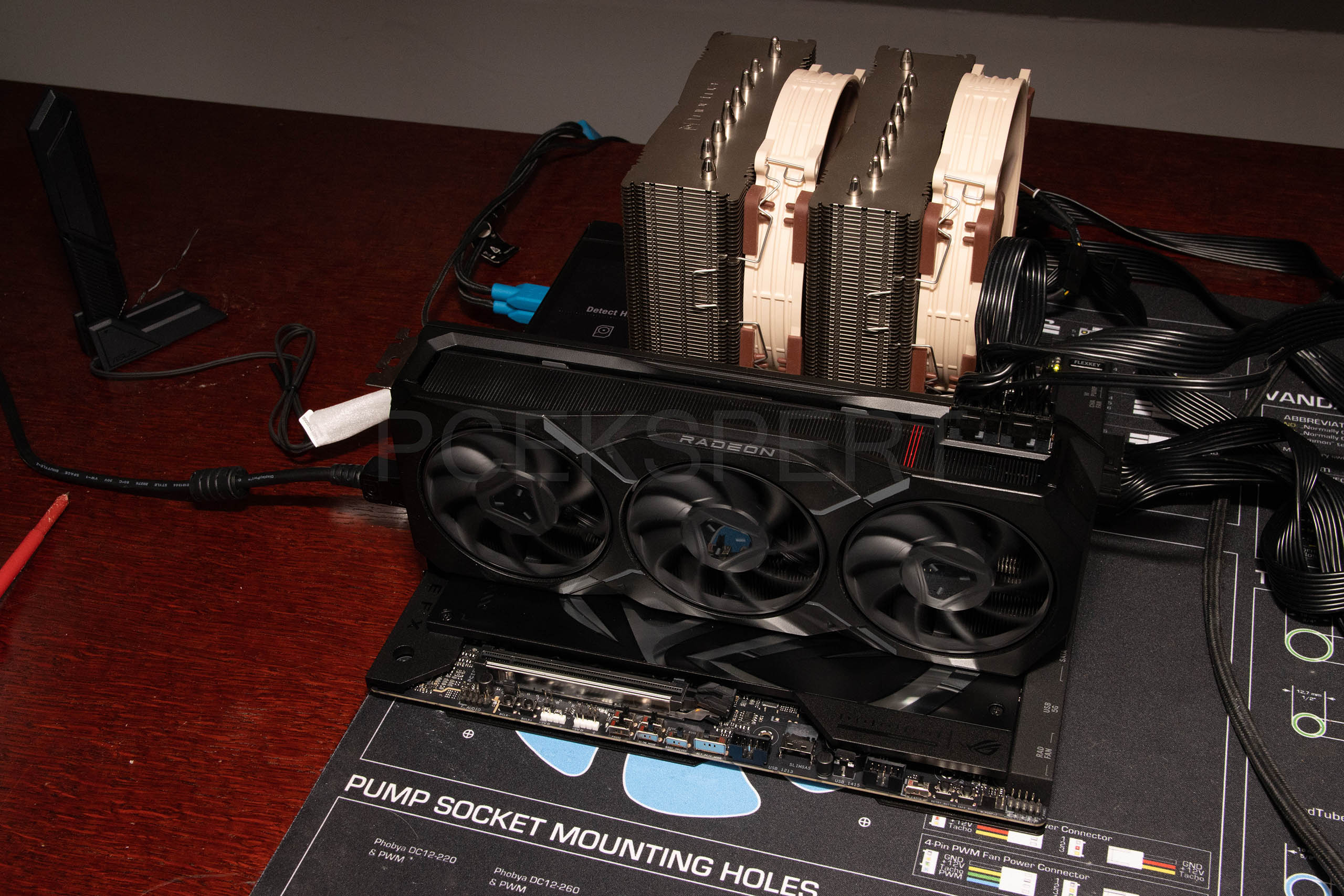

Testirali smo uz pomoć AMD-ovog moćnog Ryzena 9 9950X, G.Skill Trident Z5 RGB F5-6000J3038F16GX2-TZ5N memorije, AMD Radeon RX 7900XT grafičke kartice i ostalog već poznatog hardvera kojeg možete vidjeti u tablici. Procesor je hlađen i Noctua D15 G2 hladnjakom i Alphacoolovim 360-milimetarskim Eisbaer LT360 hladnjakom kao i do sada kod testa AMD ploča.
Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i grafičkih benchmarka. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu.
Overclocking
Kao i do sada, poznato je da Ryzen 9 9950X nije baš zabavan za overclocking jer se ne može puno više izvući, a mi smo isprobali barem PBO opciju. Rezultati nisu bili puno drugačiji nego kod drugih ploča.
Rezultati testiranja
UL test
[ichart headers="ID, Score" title="PCMark 10" htitle="score (max threads)" labels="Gigabyte X670E Aorus Pro X,ASUS ROG Crosshair X870E Extreme,ASUS ROG Strix X870-A Gaming WiFi,ASUS PRIME X870-P WIFI,Asus ProArt X870E-Creator WiFi,ASUS ROG Strix X870E-E Gaming WiFi,Gigabyte X870E Aorus Pro,Gigabyte X870E Aorus Master,Asus TUF Gaming X870-PLUS WiFi" values="10894,10802,10779,10774,10732,10725,10610,10327,10324" colors="blue,orange,blue,blue,blue,blue,blue,blue,blue" height="500"]
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Gigabyte X670E Aorus Pro X,ASUS ROG Strix X870E-E Gaming WiFi,ASUS ROG Crosshair X870E Extreme,Gigabyte X870E Aorus Pro,Asus ProArt X870E-Creator WiFi,ASUS ROG Strix X870-A Gaming WiFi,Gigabyte X870E Aorus Master,ASUS PRIME X870-P WIFI,Asus TUF Gaming X870-PLUS WiFi" values="17833,17809,17801,17788,17635,17588,17550,17512,17501" colors="blue,blue,orange,blue,blue,blue,blue,blue,blue" height="500"]
Performanse u PCMarku su jako dobre, ali ne uspijevaju prijeći one dobivene s X670E pločom. Rezultat CPU testa je jako dobar, no opet ne kao kod X670E ploče.
Blender
[ichart headers="ID, Time (s)" title="Gooseberry Benchmark (sekunde, manje je bolje)" labels="Gigabyte X870E Aorus Pro,ASUS ROG Crosshair X870E Extreme,ASUS ROG Strix X870-A Gaming WiFi,ASUS ROG Strix X870E-E Gaming WiFi,Asus ProArt X870E-Creator WiFi,Gigabyte X670E Aorus Pro X,Asus TUF Gaming X870-PLUS WiFi,Gigabyte X870E Aorus Master,ASUS PRIME X870-P WIFI" values="244.32,246.02,246.16,246.27,246.12,246.33,246.78,247.1,248.2" colors="blue,orange,blue,blue,blue,blue,blue,blue,blue" height="500"]
Performanse procesora su u Blenderu jako dobre.
Cinebench R24
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="ASUS ROG Strix X870E-E Gaming WiFi,ASUS PRIME X870-P WIFI,ASUS ROG Strix X870-A Gaming WiFi,Gigabyte X670E Aorus Pro X,Gigabyte X870E Aorus Pro,Asus ProArt X870E-Creator WiFi,ASUS ROG Crosshair X870E Extreme,Asus TUF Gaming X870-PLUS WiFi,Gigabyte X870E Aorus Master" values="2242,2241,2233,2225,2214,2210,2209,2190,2175" colors="blue,blue,blue,blue,blue,blue,orange,blue,blue" height="500"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="ASUS PRIME X870-P WIFI,Asus ProArt X870E-Creator WiFi,ASUS ROG Crosshair X870E Extreme,ASUS ROG Strix X870-A Gaming WiFi,ASUS ROG Strix X870E-E Gaming WiFi,Gigabyte X870E Aorus Pro,Gigabyte X670E Aorus Pro X,Asus TUF Gaming X870-PLUS WiFi,Gigabyte X870E Aorus Master" values="137,137,137,137,137,136,134,132,130" colors="blue,blue,orange,blue,blue,blue,blue,blue,blue" height="500"]
U nT testu su malo performanse niže, no opet, nisu to prevelike razlike.
[ichart headers="ID,Load (°C)" title="Temperature" htitle="Load (°C, manje je bolje)" labels="ASUS PRIME X870-P WIFI,ASUS ROG Strix X870-A Gaming WiFi,Asus TUF Gaming X870-PLUS WiFi,Asus ProArt X870E-Creator WiFi,Gigabyte X870E Aorus Pro,Gigabyte X870E Aorus Master,ASUS ROG Strix X870E-E Gaming WiFi,ASUS ROG Crosshair X870E Extreme,Gigabyte X670E Aorus Pro X" values="87.2,87.3,88.6,88.7,88.9,89.1,89.2,90.1,99.8" colors="blue,blue,blue,blue,blue,blue,blue,orange,blue" height="500" min="0"]
Zagrijavanje je mrvicu iznad ostatka X870 društva.
Zaključak
ROG Crosshair X870E Extreme ploča je na vrhu hranidbenog lanca kada su ploče za AMD AM5 procesore u pitanju. Ploča nije ništa slabija od Extreme verzije az Intel procesore, a znamo da su Ryzeni u ovom trenutku i u ovoj generaciji dominantni. Ploča ima moćnu napojnu jedinicu koja procesoru može isporučiti do 2.580 ampera struje, ima sve značajke bitne ekstremnim overclockerima pa je njima i namijenjena. Uz jasno sve one entuzijaste koji imaju neograničen budžet i žele samo najbolje. Nudi niz overclocking značajki na uz donji rub ploče (tipke za promjenu taktova, Slow Mode i Pause prekidači, prekidač za izbor BIOS-a), a tu su i mjerne točke napona na vrhu. UEFI sučelje je iznimno bogato i spremno za tweakanje.
X870E donosi i veliki 5-inčni LCD ekran, dva 40 Gbps USB Type-C 5 porta, M.2 hladnjak s parnom komorom kao i dodatnu karticu za M.2 SSD-e. Softverska podrška je uobičajeno jaka, kao i UEFI sučelje. X870E Extreme ploča je odlično napravljena i opremljena no zbog cijene će ostati predmet želja većine. U Europi joj nismo našli cijenu a u USA košta 999 USD bez poreza (+10%). U Hrvatskoj, jednom kad dođe bi mogla biti i preko 1.250 €.
