Vrijeme je za test jedanaeste verzije Asusove Maximus Formula ploče koja je kao i obično namijenjena entuzijastima i graditeljima open loop sistema vodenih hlađenja. Ovogodišnji model, opremljen sa Z390 čipsetom, osim nativnih USB 3.1 utora, donosi i 5-gigabitnu mrežu, bolji WiFi adapter, novi dizajn pokrova s RGB LED osvjetljenjem, veći OLED ekran, šest USB 3.1 Gen 2 portova itd. Standardno, tu je i EKWB-ov vodeni blok na napojnoj jedinici koji možemo integrirati u open-loop sistem za bolje hlađenje.
Ploča dolazi u klasičnom ROG pakiranju. Kutija ima otklopnu gornju stranicu ispod koje se nalazi ploča u zasebnom kartonskom ležištu i pokrivena prozirnom plastikom. U pregradi niže se smjestio bundle koji se sastoji od:
User's manual
1 x ROG logo plate sticker
1 x 2-Way SLI bridge
4 x SATA 6Gb/s cables
1 x M.2 Screw Package
1 x Supporting DVD
1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
1 x Q-Connector
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable
1 x ROG coaster
1 x USB 3.1 Gen 1 Header to USB 2.0 adapter cable
2 x ROG weave SATA 6G cable
1 x ROG Thank you card
Ploča je standardnih ATX dimenzija i izgledom je evoluirala u odnosu na desetku, tj. model sa Z370 čipsetom. Tu ploču nismo imali prilike testirati, a zadnja Formula koju jesmo je bila devetka. Nova je ploča "ušminkana" prozirnim plastičnim elementima ispod kojih je RGB LED rasvjeta, a nema više onih za ROG karakterističnih crvenih elemenata. Sada ju zacrveniti mogu samo LED-ice. Crno-srebrni tonovi ju čine vrlo elegantnom i lijepo će se uklopiti uz sav ostali moderan hardver u kućištu.

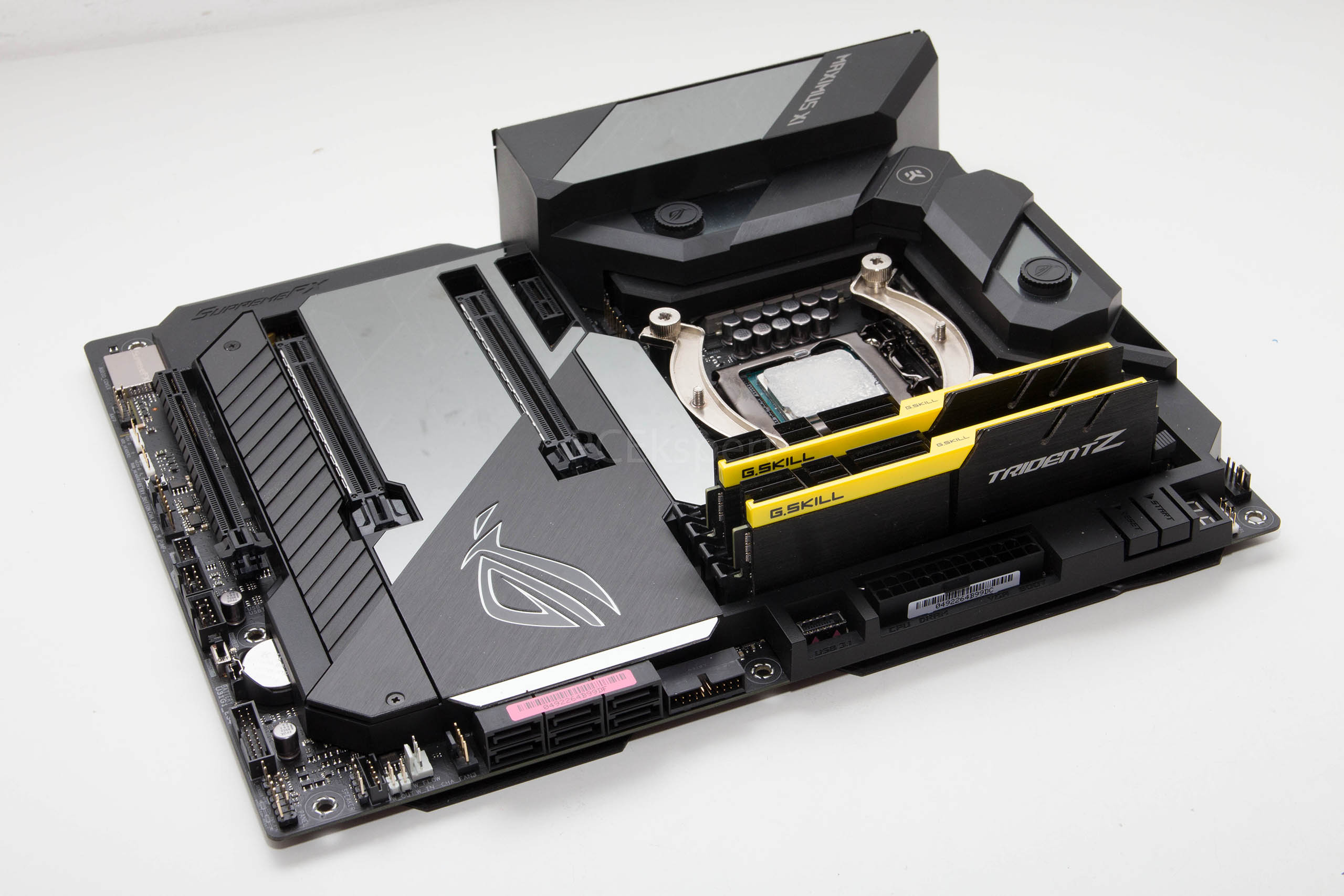

Layout je vrlo dobar, premda je jedan dobar dio ploče pokriven. No, svi bitni konektori su tamo gdje trebaju biti, uz rubove, SATA portovi su horizontalni, a i M.2 portovi su dobro smješteni. Hladnjak na čipsetu je vrlo masivan i dobro uklopljen u ostatak plastičnog pokrova. Svoj posao odrađuje vrlo dobro i pri najvećim opterećenjima ostaje samo blago topal. Hladnjak na napojnoj jedinici je vrlo masivan, riječ je jasno o EKWB CrossChill EK III vodenom bloku koji je spreman za integraciju u open loop sistem vodenog hlađenja sa 1/4" spojevima. Na ovaj smo se dizajn već ranije navikli, a osim uz pomoć vode, ovaj bakreni hladnjak dobro hladi i ovakav kakav je, pasivan. Ploča inače ima i četiri senzora temperature, te 4-pinske konektore za ventilatore i vodene pumpe.
S donje strane je većim dijelom pokrivena metalnom pločom koja učvršćuje čitavu konstrukciju, tj. služi kao nosač za gornji dio pokrova. Uz to, dobar je i vodič topline.
Specifikacije ASUS Maximus XI Formula
Podržani
procesori
Intel® Socket 1151 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® 14 nm CPU
Supports Intel® Turbo Boost Technology 2.0
Socket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
2 x PCIe 3.0 x16 (x16, x8/x8, or x8/x4+x4)
Intel® Z390 Chipset
1 x PCIe 3.0 x16 (max at x4 mode) *
1 x PCIe 3.0 x16
Grafika i video
Integrated Graphics Processor- Intel® UHD Graphics support
VGA output support : HDMI port
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 30 HzSupports NVIDIA® 2-Way SLI™ Technology
Supports AMD 3-Way CrossFireX™ Technology
LAN, WLAN i Bluetooth
Aquantia AQC111C 5G LAN
Intel® I219V
Anti-surge LANGuard
ROG GameFirst V TechnologyIntel® Wireless-AC 9560
Wi-Fi 802.11 b/g/n/ac
Supports dual band frequency 2.4/5 GHz
Supports channel bandwidth: HT20/HT40/HT80/HT160Bluetooth® 5.0
Audio
ROG SupremeFX 8-Channel High Definition Audio CODEC S1220
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- ESS® ES9023P
- Supports up to 32-Bit/192kHz playback *3Audio Feature :
- Optical S/PDIF out port(s) at back panel
Storage
Socket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)*2
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
6 x SATA 6Gb/s port(s)
Intel® Optane™ Memory Ready
USB
Intel® Z390 Chipset :
1 x USB 3.1 Gen 2 front panel connector port(s)
Intel® Z390 Chipset :
4 x USB 3.1 Gen 2 port(s)
Intel® Z390 Chipset :
8 x USB 3.1 Gen 1 port(s)
Intel® Z390 Chipset :
4 x USB 2.0 port(s)
ASMedia® USB 3.1 Gen 1 controller :
2 x USB 3.1 Gen 1 port(s)
BIOS
1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, SM BIOS 3.1, ACPI 6.1
Format
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Interni I/O portovi
2 x Aura Addressable Strip Header(s)
2 x Aura RGB Strip Headers
2 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
1 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x AIO_PUMP connector
1 x H_AMP fan connector
1 x W_PUMP+ connector
1 x 4-pin EATX 12 V Power connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin EATX 12V Power connectors
1 x Front panel audio connector(s) (AAFP)
1 x 5-pin EXT_FAN(Extension Fan) connector
1 x MemOK! II switch(es)
1 x Thermal sensor connector(s)
1 x Node Connector(s)
1 x 5-pin EXT_FAN(Extension Fan) connector
1 x ReTry button
1 x System panel connector
1 x T_Sensor Connector
1 x W_IN header
1 x W_OUT header
1 x W_FLOW header
1 x USB 3.1 Gen 2 front panel connector
2 x USB 3.1 Gen 1 connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
1 x Start button
1 x Reset button
1 x Q-Code
Jedinstvene i ROG značajke
5-Way Optimization by Dual Intelligent Processors 5
- 5-way Optimization tuning key perfectly consolidates TPU Insight, EPU Guidance,and Turbo app
2 ” LiveDashAURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
- Aura Addressable Strip Header(s)
ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK! II
- AI Suite 3
- Ai Charger
- ASUS CrashFree BIOS 3
- Armoury Crate
- Pre-mounted I/O Shield
- ASUS NODE: hardware control interface
- OptiMem II
- ASUS EZ Flash 3
- ASUS C.P.R.(CPU Parameter Recall)
- BUPDATER
- BIOS Flashback Button
- Clear CMOS Button
- Reset Button
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, VGA, Boot Device LED)
- ASUS Q-DIMM
- ASUS Q-ConnectorROG RGB ArmorReTry ButtonStart ButtonExtreme Engine Digi+ :
- MicroFine Alloy Chokes
- 10K Black Metallic Capacitors
Extreme TweakerCrosschill EK IIIROG Patented Pre-mounted I/O ShieldROG Exclusive Software
- Mem Tweakit
- RAMCache III
- RAMDisk
- CPU-Z
- GameFirst V
- Sonic Studio III + Sonic Studio Link
- Sonic Radar III
ROG Maximus XI Formula - drugi dio

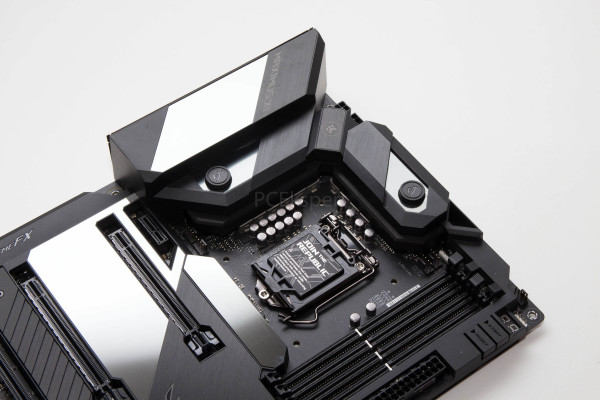

Ispod se bakrenog vodenog bloka nalazi napojna jedinica koja kombinira Digi+ VRM kontroler, MicroFine Alloy prigušnice, 10K Black Metallic kondenzatore i deset faza. Time je omogućen solidan overclocking potencijal kako na zraku tako i na vodi, čak i za najjači 9900K procesor. Za dodatno napajanje strujom tu je jedan 4 i jedan 8-pinski konektor.

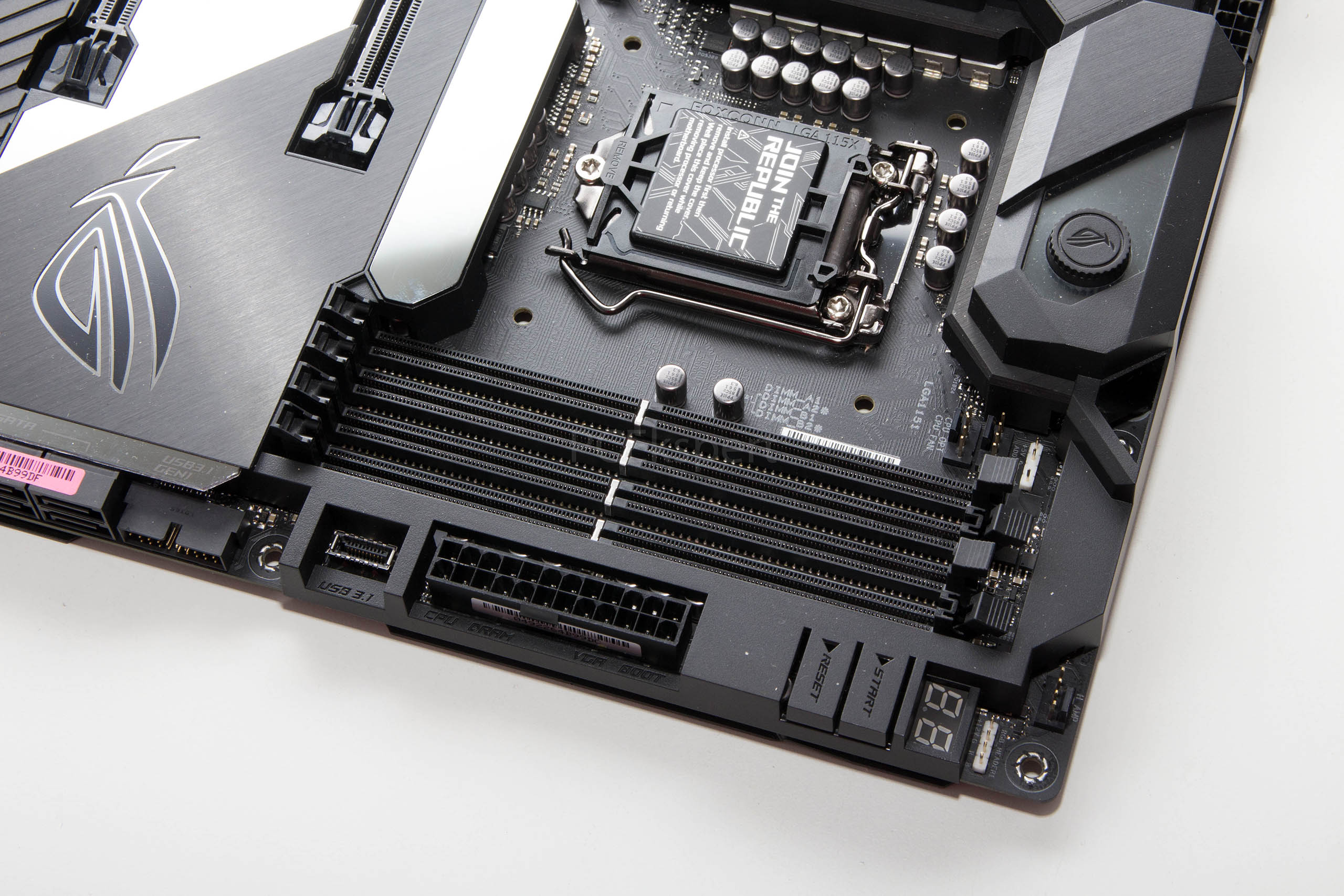

Memorijska su utora jasno četiri s podrškom za maksimalnih 64 GB DDR4 memorije brzine do 4.400 MHz. Desno od njih su od vrha prema dolje smješteni Q-Code LED panel, Power i Reset tipke, 24-pinski ATX konektor, interni USB 3.1 Gen 2 konektor te horizontalni USB 3.0 konektor. Ispod socketa se smjestio i povećani 2-inčni OLED ekran koji prikazuje različite informacije prilikom POST-a, temperaturu procesora itd. Smještaj je malo upitan, jer će ga svaka deblja grafička kartica pokriti.

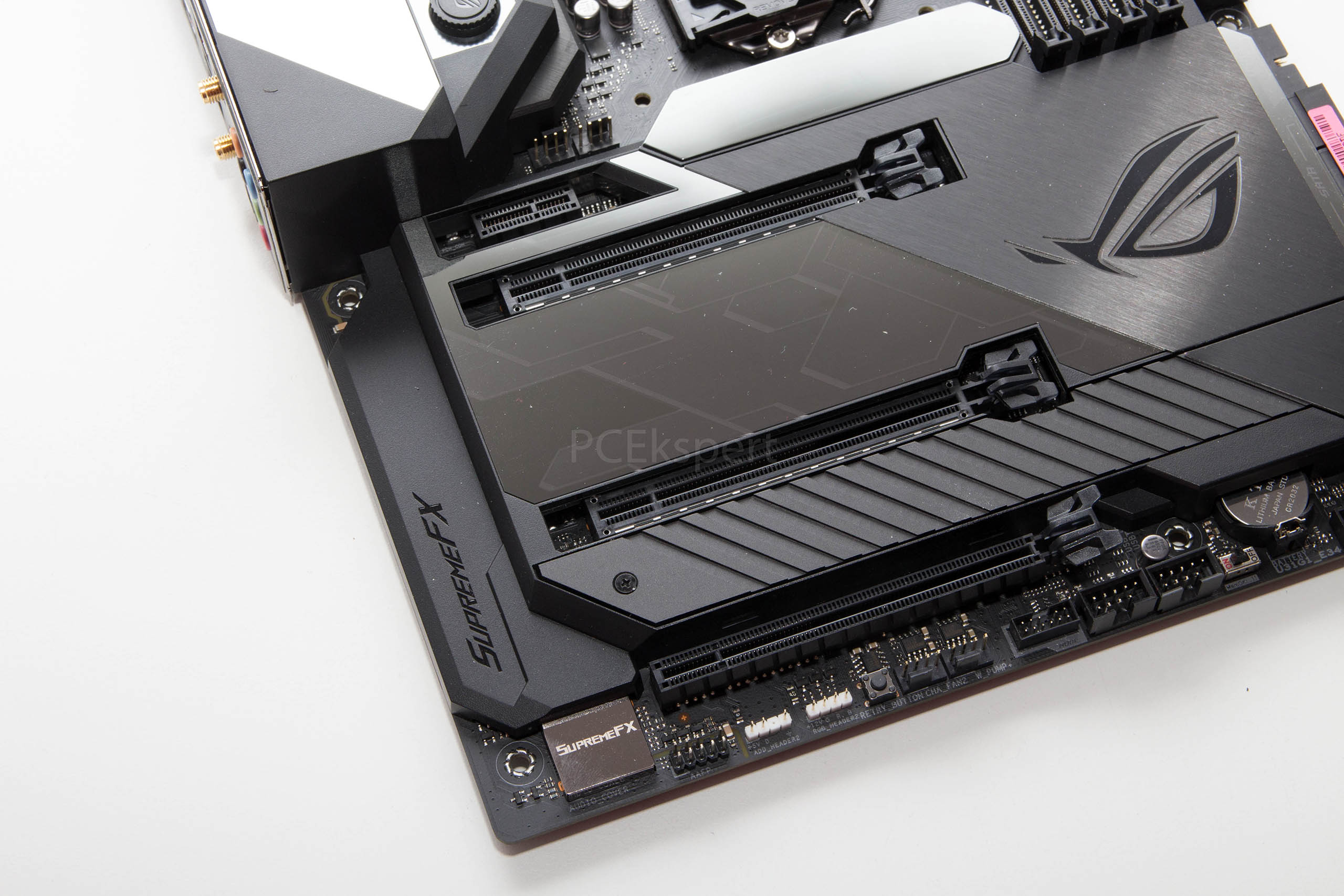

Ispod plastičnog se pokrova smjestila ROG Supreme FX audio jedinica s 8-kanalnim S1220 audio CODEC-om (120 dB SNR playback i 113 dB SNR recording), te pomoćnim ESS ES9023P DAC-om koji ima 2Vrms izlaz. LAN kontroler je kako se od jedne ROG ploče i očekuje moćan - Aquantia AQC111C, i omogućava brzine do 5 Gbps. Uz njega je tu i poznati Intelov I219V gigabitni LAN kontroler s podrškom za GameFirst V tehnologiju. Tri su PCIe 3.0 x16 utora, s tim da gornja dva rade u kombinacijama x16, x8/x8 ili x8/x4, a treći je x4. Podržane su 3-way CrossFireX i 2-way SLI tehnologije. Iznad prvog PCIe 3.0 x16 utora je smješten i jedan PCIe 3.0 x1 utor.

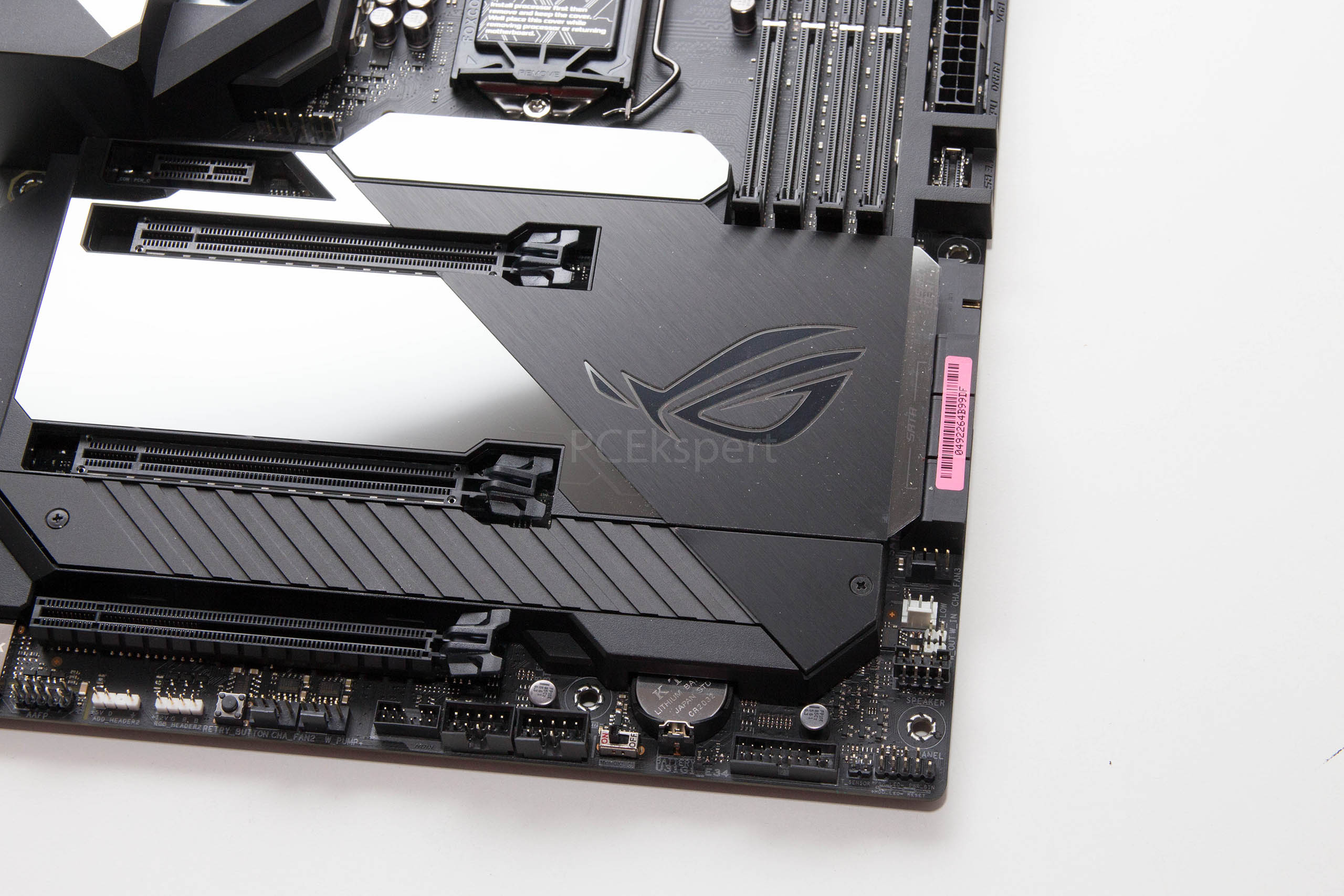

Uz donji su rub ploče smješteni uobičajeni konektori i headeri od kojih izdvajamo dva Aura Addressable Strip headera, jedan AURA RGB Strip header, ReTry tipku, konektor za temperaturni senzor, MemOK prekidač itd. Ispod aluminijskog poklopca/hladnjaka se nalaze dva M.2 socketa, jedan za uređaje dužine 110 milimetara (SATA i PCIe 3.0 x4), a drugi za uređaje dužine 80 milimetara (PCIe 3.0 x4). Na aluminijski se hladnjak nadovezuje veći koji je smješten na Z390 čipsetu.

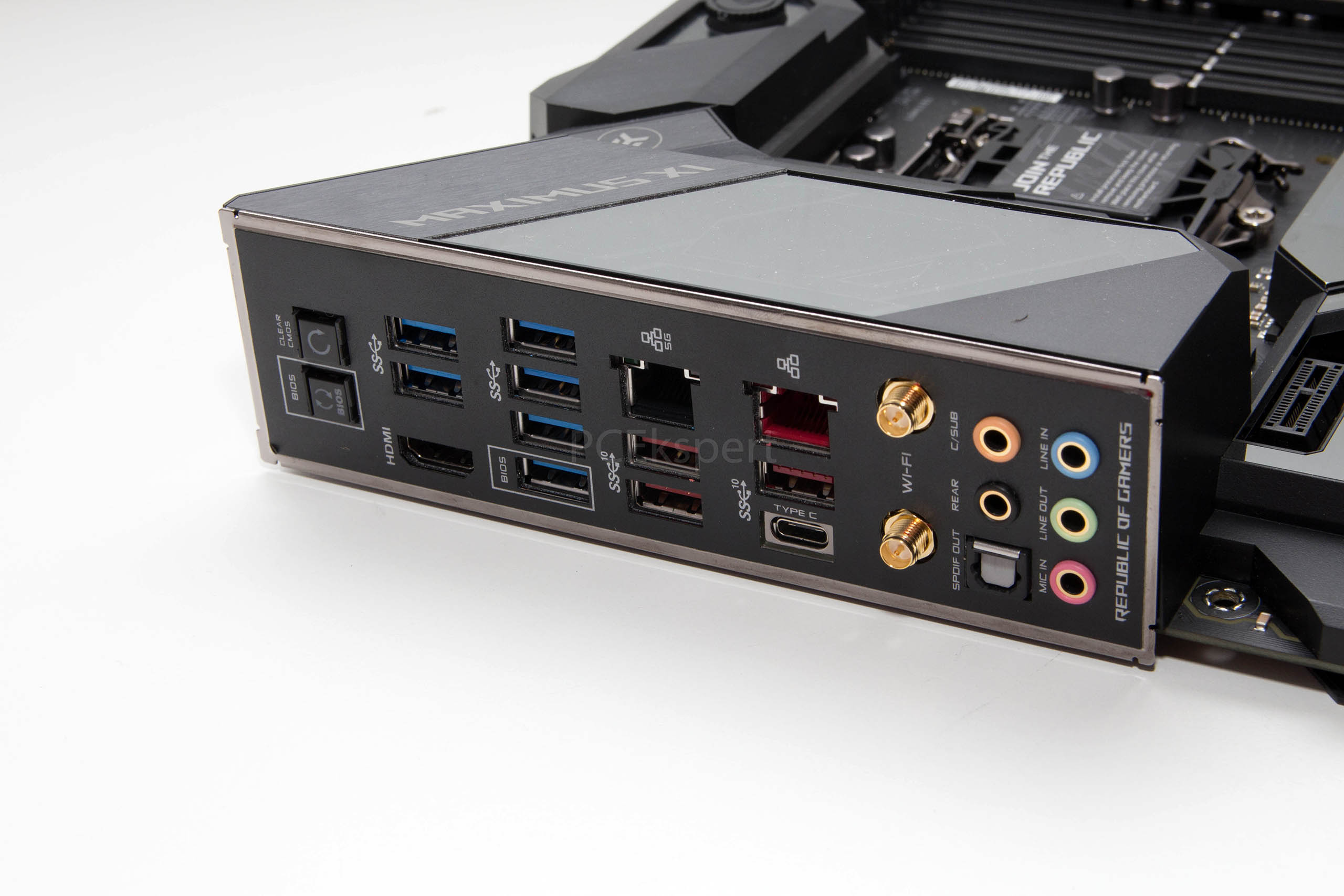

Stražnji je I/O panel u potpunosti oklopljen, a sastoji se od:
1 x HDMI
4 x USB 3.1 Gen 2
6 x USB 3.1 Gen 1
1 x Optical S/PDIF out
1 x Clear CMOS button
1 x USB BIOS Flashback Button
1 x ASUS Wi-Fi Module
5 x Gold-plated audio jacks
Anti-surge LAN (RJ45) port
1 x AQC-111C 5G LAN port

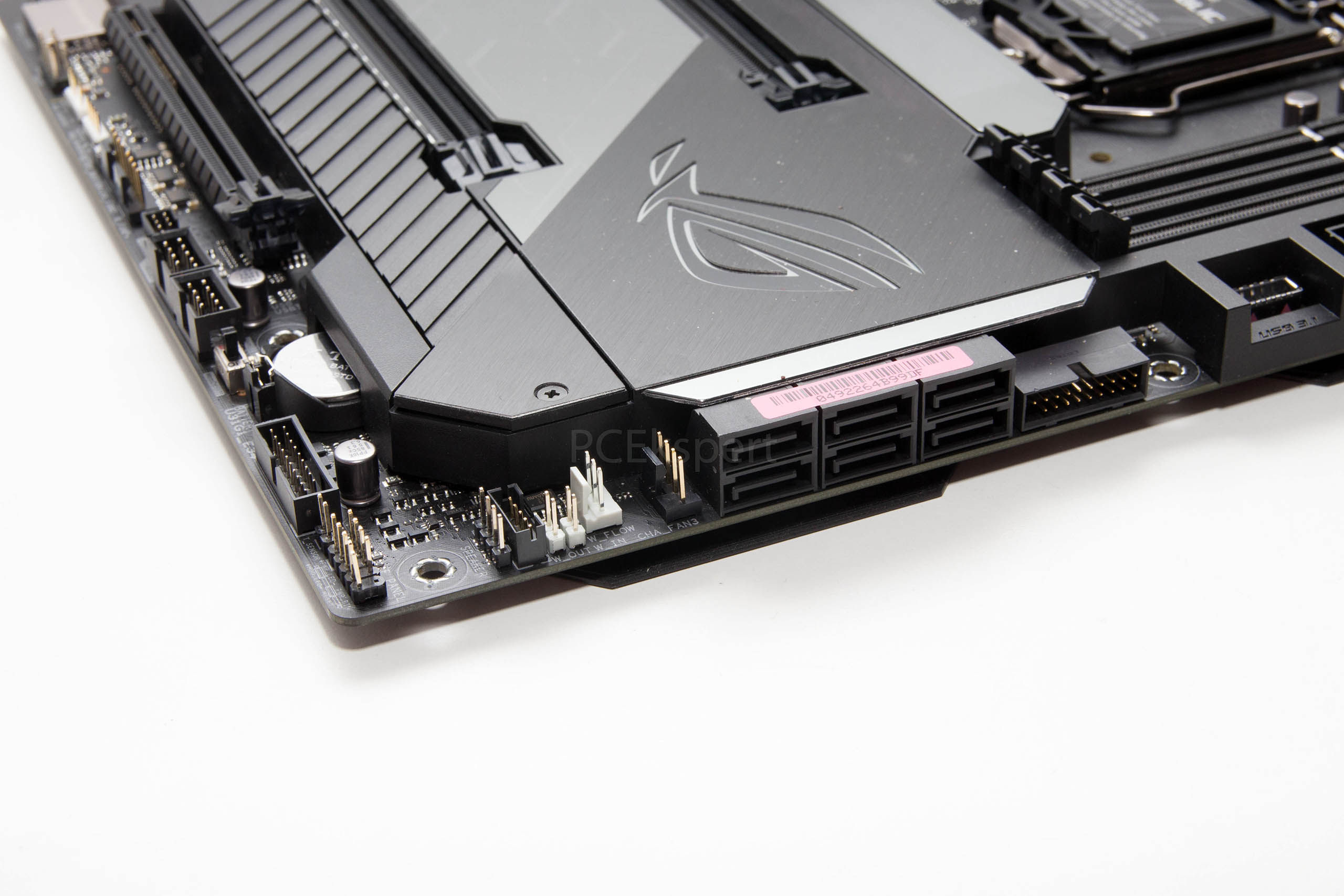

SATA portova je šest s podrškom za RAID polja diskova. Ovdje treba napomenuti kako SATA6G_5 i 6 portovi dijele bandwidth s trećim PCIe x16 slotom koji će raditi s propusnosti od x2 kada su oni u upotrebi. Uz to, SATA port 2 će biti isključen ako M.2_1 Socket radi u SATA modu. Zgodno za napomenuti je i da ako ugradimo 110-milimetarski uređaj u M.2_1, M.2_2 socket će raditi samo s 42-milimetarskim uređajima.

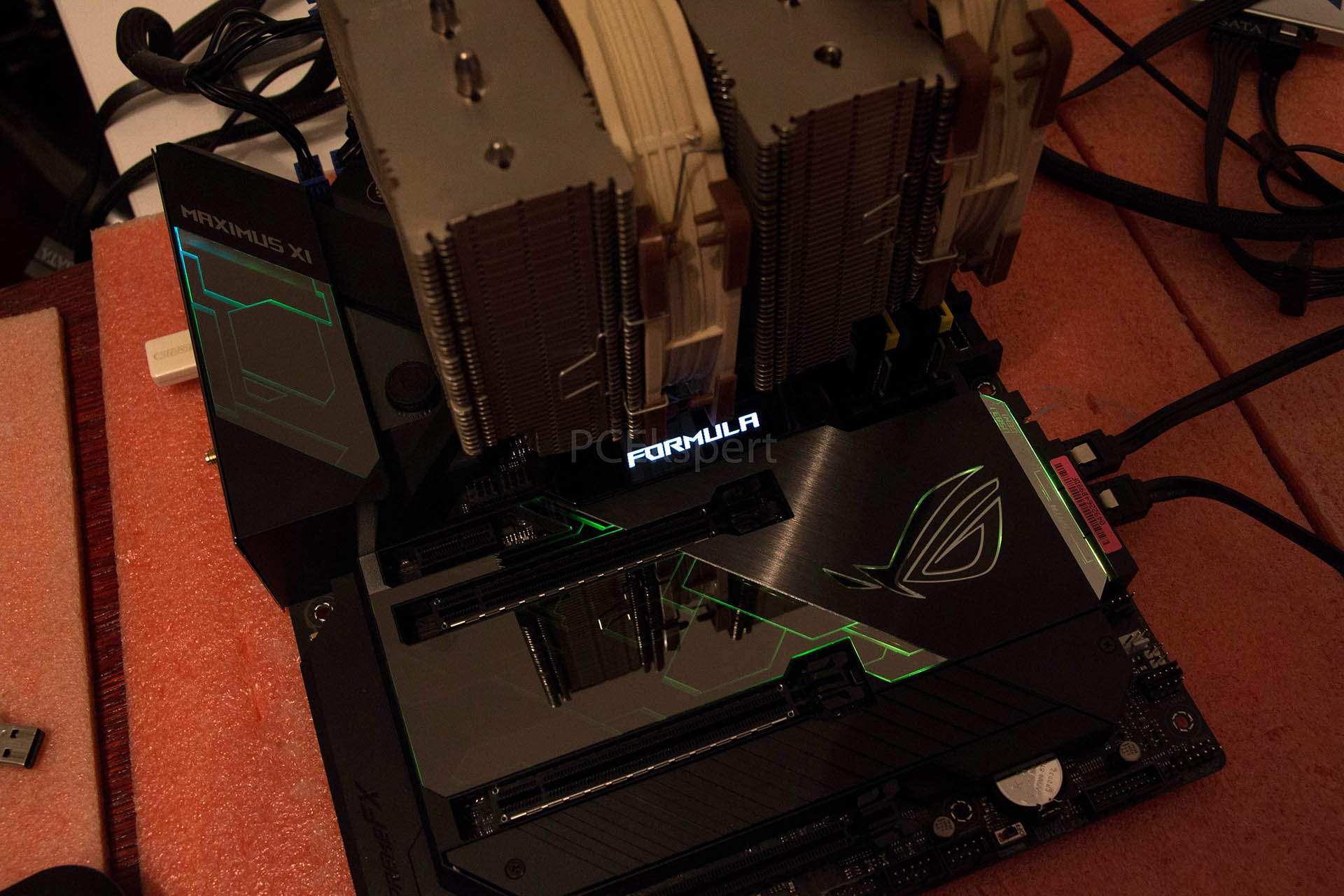

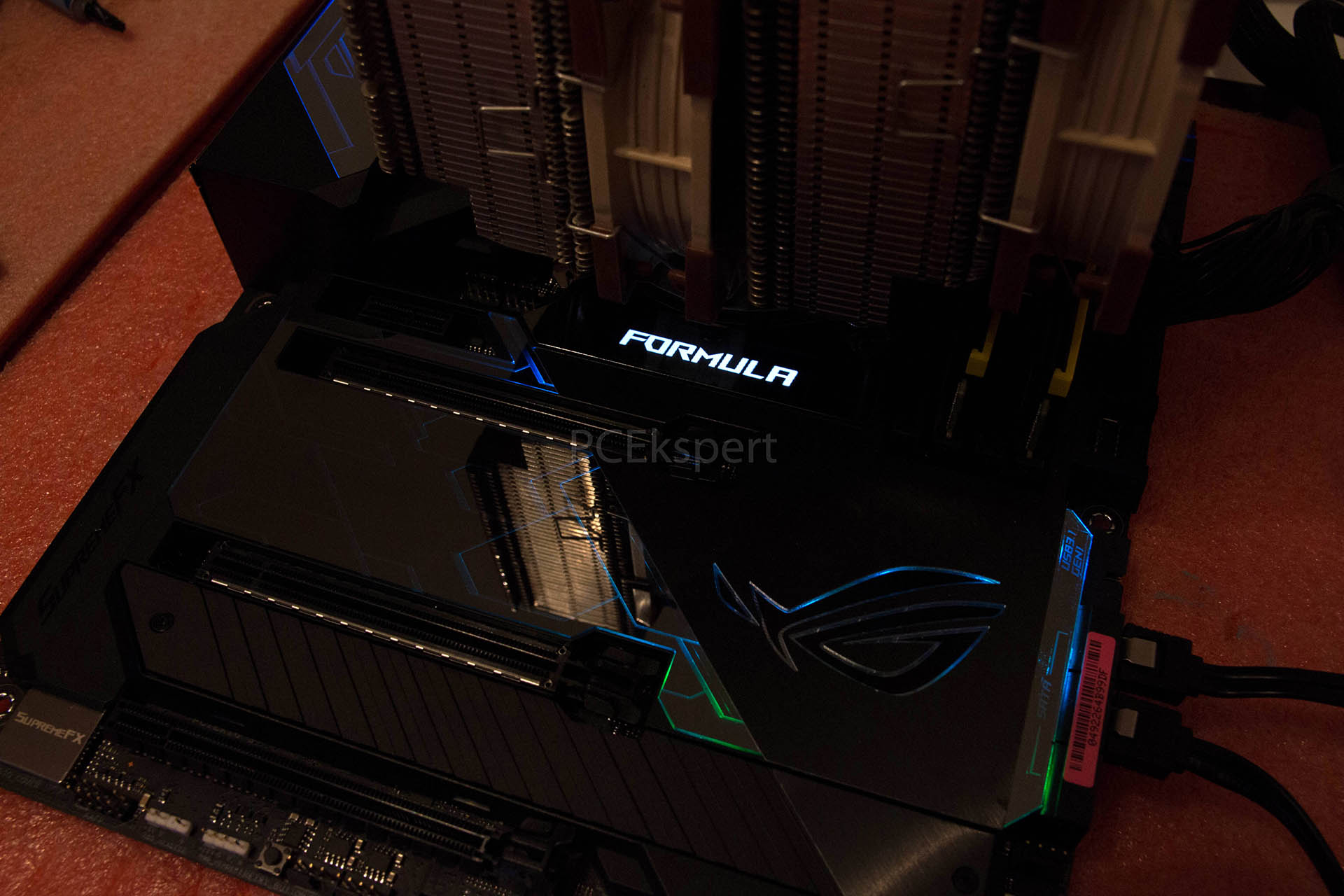

AURA RGB osvjetljenjem upravljamo putem Aura aplikacije, a efekti su sljedeći - Static, Breathing, Strobing, Rainbow, Color Cycle, Comet, Flash and Dash, Wave, Glowing Yo-Yo, Starry Night, Music Effect i Smart Temperature. Sve jasno radi i u kombinaciji s addressable i ROG stripovima, a Asus to naziva ROG ECO-SYSTEM-om.
LiveDash OLED je 2-inčni ekran koji je koristan prilikom POST-a, a i kasnije kada prikazuje temperaturu procesora, dok uz pomoć LiveDash softvera možemo koristiti i svoj vlastiti logo učitavanjem gif datoteke.

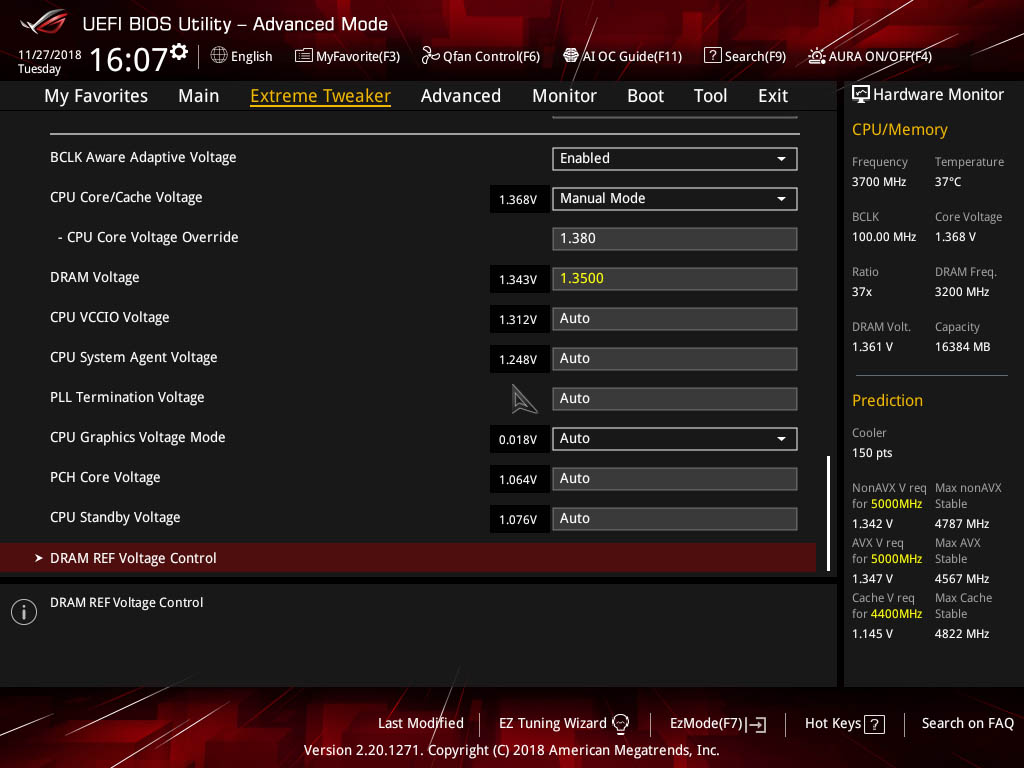

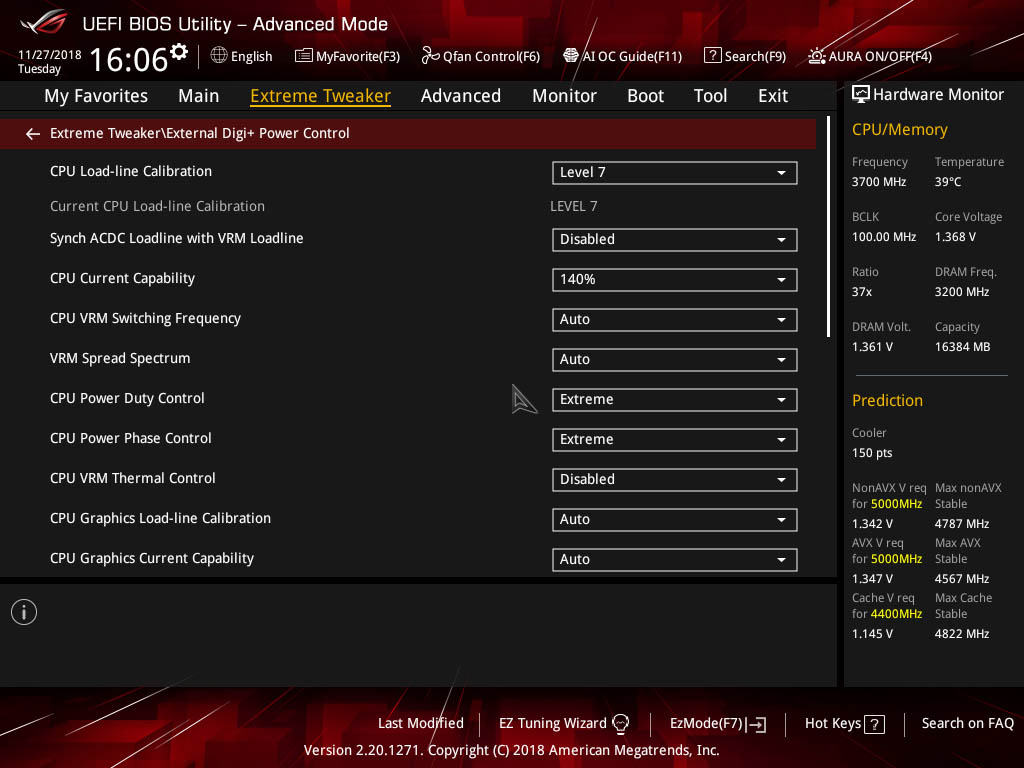

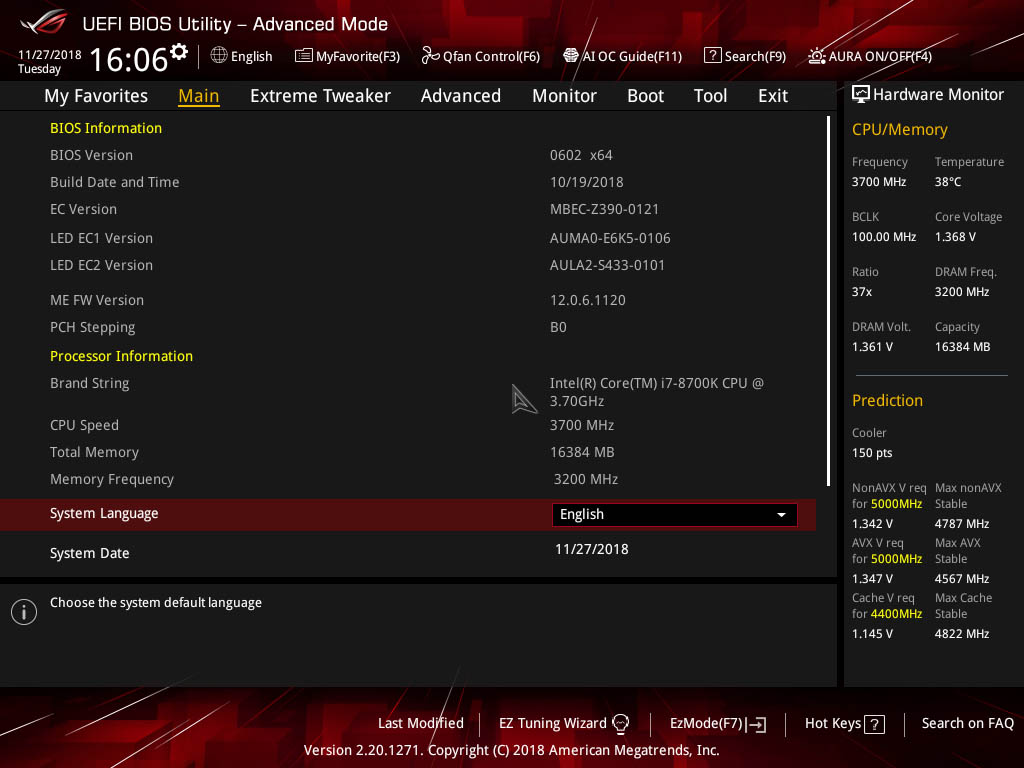

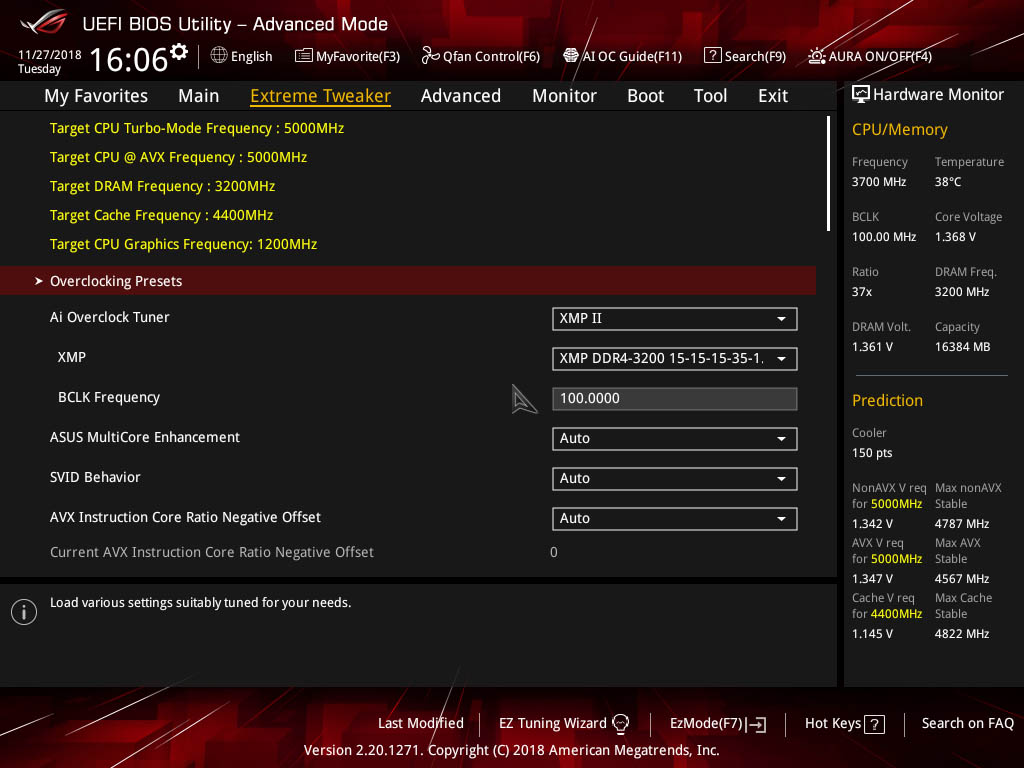

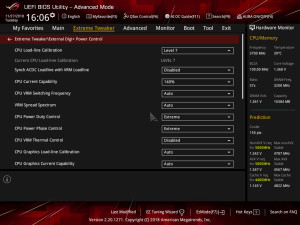

UEFI sučelje je klasično za jednu ROG ploču, intuitivno je za korištenje i vrlo brzo. Ima pregršt opcija za overclocking i tweaking, i entuzijasti će ga obožavati. Sa softverske strane paket je uobičajen i uključuje - AI Suite III, Mem Tweakit, RAMCache III, RAMDisk, CPU-Z, GameFirst V, Sonic Studio III + Sonic Studio Link i Sonic Radar III.
Test sistem, način testiranja i overclocking
Test sistem
Test sistem :: Hardware
Matična ploča
ASUS MAXIMUS XI FORMULA; UEFI: 0602
Procesor
Intel Core i7 8700K
Memorija
G.Skill Trident Z 3.200 MHz
Grafičke
kartice
On board
Zvučna
kartica
On board
Napajanje
Superflower Leadex Platinum 1200W
SSD
Toshiba Trion 150 240 GB
Monitor
Dell UltraSharp U2713HM
Testni sistem :: Software
OS
Windows 10
DirectX
verzija
12
AIDA64 Engeneer
5.90.4200
PCMark
8, Conventional & 10
3DMark
TimeSpy
Cinebench
v.15
TrueCrypt
v.7.1
wPrime 2.0
1024M
Način testiranja
Kao i do sada prilikom testiranja matičnih ploča, koristili smo klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom. Ploču smo kao i ostale testirali s integriranom grafikom i usporedni će testovi biti s kombinacijom Z370/Z390 ploča. Ova ploča ima tri opcije za Core Enhancement - Disabled, Auto i Enabled. U prve dvije se procesor ponaša jednako, a u trećoj forsira sve jezgre na 4.7 GHz pa smo tako i testirali.
Overclocking

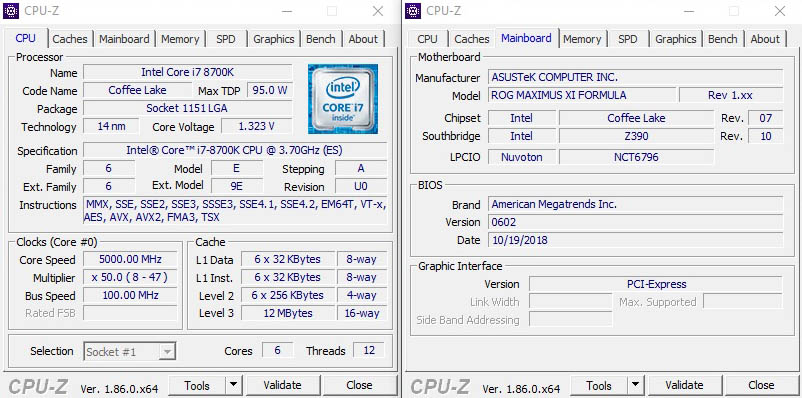

Overclockirali smo ručno, i 5 GHz je bio maksimalan stabilan takt za procesor. VRM hladnjak se nije previše zagrijavao jer ga je dodatno hladio i centralni ventilator na Noctui D15. Automatski overclocking donosi preddefinirani profil od 5 GHz, no taj ne uključuje automatski XMP postavke memorije!?
Rezultati testova
UL Benchmark
[ichart headers="ID,Score" title="PCMark 8" htitle="Score" labels="Asus ROG STRIX Z370-F Gaming,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX Z390-I Gaming,ASUS Maximus XI Formula,MSI MPG Z390 Gaming Pro Carbon,Asus PRIME Z390-A,ASRock Z390 Phantom Gaming 9" values="5041,5001,4952,4949,4942,4590,4410,4368,4366,4347" colors="blue,blue,blue,blue,blue,blue,red,blue,blue,blue" height="500" min="0"]
[ichart headers="ID,Score" title="PCMark 10" htitle="Score" labels="Asus PRIME Z390-A,ASRock Z390 Phantom Gaming 9,ASUS Maximus XI Formula,MSI MPG Z390 Gaming Pro Carbon" values="4122,4100,4064,4025" colors="blue,blue,orange,blue" height="300" min="0"]
PCMarkovi mjeri općenite performanse sistema. S obzirom na to da ni ova ploča ne forsira maksimalni takt na svim jezgrama, napominjemo kako su svi ovi rezultati dobiveni ručnim forsiranjem svih jezgri na 4.7 GHz kako bi rezultati bili usporedivi s ostalim pločama. Ne baš sjajan rezultat u PCMarku 8 nastavlja tradiciju sporijih Z390 ploča. U PCMarku 10 je malo iznad Gaming Pro Carbon ploče, a još su dvije iznad nje.
CPU testovi
[ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)" labels="Asus ROG STRIX Z370-F Gaming,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7,MSI MPG Z390 Gaming Pro Carbon,MSI Z370 Gaming Pro Carbon AC,ASRock Z390 Phantom Gaming 9,ASUS Maximus XI Formula,Asus PRIME Z390-A,Asus ROG STRIX Z390-I Gaming" values="1546,1538,1537,1536,1536,1535,1522,1521,1511,1509" colors="blue,blue,blue,blue,blue,blue,blue,red,blue,blue" height="400" min="0"]
[ichart headers="ID,Score" title="True Crypt v7.1" htitle="Score (GB/s)" labels="Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,ASRock Z390 Phantom Gaming 9,ASRock Z390 Taichi,Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,MSI Z370 Gaming Pro Carbon AC,ASUS Maximus XI Formula,Gigabyte Z370 Aorus Gaming 7,Asus PRIME Z390-A" values="8.8,8.8,8.7,8.7,8.7,8.7,8.6,8.6,8.6,8.5" colors="purple,purple,purple,purple,purple,purple,purple,red,purple,purple" height="400" min="0"]
[ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)" labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,MSI Z370 Gaming Pro Carbon AC,ASRock Z390 Taichi,Gigabyte Z370 Aorus Gaming 7,MSI MPG Z390 Gaming Pro Carbon,Asus ROG STRIX Z390-I Gaming,ASRock Z390 Phantom Gaming 9,Asus PRIME Z390-A,ASUS Maximus XI Formula" values="106.855,106.922,106.999,107.002,107.008,109.928,111.004,111.051,112.267,113.445" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,orange" height="400" min="0"]
Pri dnu u svakom CPU testu, a posebno slab je wPrime. Čini se kako ne koristi baš puni potencijal procesora.
Memorijska propusnost
[ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)" labels="MSI MPG Z390 Gaming Pro Carbon,ASUS Maximus XI Formula,Asus ROG STRIX Z390-I Gaming,MSI Z370 Gaming Pro Carbon AC,Asus PRIME Z390-A,Asus ROG STRIX Z370-F Gaming,ASRock Z390 Taichi,ASRock Z390 Phantom Gaming 9,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7" values="46863,46852,46811,46710,46674,46472,46397,46329,46312,45840" colors="blue,red,blue,blue,blue,blue,blue,blue,blue,blue" height="400" min="0"]
[ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)" labels="ASUS Maximus XI Formula,Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Gaming 7,MSI Z370 Gaming Pro Carbon AC,Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,Asus PRIME Z390-A,Gigabyte Z370 Aorus Ultra Gaming,ASRock Z390 Phantom Gaming 9,ASRock Z390 Taichi" values="47415,47092,46596,46170,45953,45423,45312,45225,44424,44426" colors="red,purple,purple,purple,purple,purple,purple,purple,purple,purple" height="400" min="0"]
[ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)" labels="ASUS Maximus XI Formula,Asus ROG STRIX Z370-F Gaming,Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,MSI Z370 Gaming Pro Carbon AC,ASRock Z390 Phantom Gaming 9,Gigabyte Z370 Aorus Gaming 7,Gigabyte Z370 Aorus Ultra Gaming,ASRock Z390 Taichi,Asus PRIME Z390-A" values="41990,41921,41757,41490,41093,41075,40888,40887,40838,39853" colors="red,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="400" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASRock Z390 Taichi,ASUS Maximus XI Formula,ASRock Z390 Phantom Gaming 9,MSI Z370 Gaming Pro Carbon AC,Asus PRIME Z390-A,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7,Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,Asus ROG STRIX Z370-F Gaming" values="43.5,43.9,44.3,44.6,44.8,45.1,45.6,47.3,47.5,47.9" colors="purple,red,purple,purple,purple,purple,purple,purple,purple,purple" height="400" min="0"]
Podbačaj u CPU testovima ispravlja u memorijskim, na vrhu ili pri vrhu je u svima.
Zaključak
Asus nastavlja tradiciju Formula ploča i ova donosi dovoljno zanimljivosti i novih tehnologija u odnosu na stariji model. Jasno, kao i do sada, prijelaz sa Z270 ili Z370 platformi i nije naročito isplativ, no ako prelazite sa starijih generacija procesora i čipseta, tada je Z390 primamljiv izbor. Ponajprije je to zbog nativnih USB 3.1 Gen 2 portova, a onda i novotarija koje dolaze s pojedinim pločama. Maximus XI Formula se iz mase ističe brzim 5-gigabitnim LAN-om, brzim WiFi-em, šarolikim opcijama za LED osvjetljenje kao i bogatim osvjetljenjem na samoj ploči, te efikasnim hladnjacima. Uz standardni EKWB-ov vodeni blok, hladnjaci na čipsetu i M.2 socketima su dobro dimenzionirani i lijepo uklopljeni u cjelinu. Softverska podrška je odlična, kao i UEFI sučelje. OLED ekran je zanimljiv i koristan dodatak, no malo je nespretno smješten, veći će ga hladnjak kao što je Noctua D15 u potpunosti prekriti, a masivna grafička kartica zakloniti pogled odozdo. Ako ovu ploču koristite onako kako je to i namijenjeno, u kombinaciji s vodenim hladnjakom tada će ekran biti vidljiv. Na kraju dolazimo do cijene, koja je kao i uvijek vrlo visoka. U Hrvatskoj je još nema, a u njemačkim dućanima košta između 470 i 500 €. Vrlo visok iznos koji će si moći priuštiti tek rijetki. No, ako slažete open loop vodeno hlađenje i želite samo najbolje Maximus XI Formula će biti odličan izbor.
