Dodatno, na pet M.2 slotova, dolaze i šest SATA 6Gbps portova, koji podržavaju i RAID konfiguracije, no samo od trećeg porta na dalje. Tu nalazimo i jedan interni Thunderbold 4 port (Type C), i dva interna USB 3.0 konektora. S komunikacijske strane ova je ploča opremljena s dva LAN kontrolera – Intelovim 2,5-gigabitnim i Marvelovim 10-gigabitnim, a tu je i Intelova AX200 WiFi 6E bežična veza. I ROG Supreme FX 7.1 audio jedinica je jednako impresivna. U njenom je srcu Raltekov ALC4082 CODEC sa 120 dB SNR za stereo playback i 113 dB SNR za snimanje. Podržava 32-bitne/384 kHz firmate. Dodatno, tu je i ESS Sabre9018Q2C DAC/AMP za slušalice, te premium audio kondenzatori. Svi su audio izlazi na stražnjem panelu LED osvijetljeni.

asus_maximus_z690_extreme_8

Stražnji je I/O panel vrlo bogat a sastoji se od:

  • 1 x Thunderbolt 4 USB Type-C port
  • 1 x USB 3.2 Gen 2×2 port (1 x USB Type-C)
  • 8 x USB 3.2 Gen 2 portova (7 x Type-A + 1 x USB Type-C)
  • 1 x HDMI port
  • 1 x ASUS Wi-Fi modul
  • 1 x Intel 2.5Gb Ethernet port
  • 1 x Marvell AQtion 10Gb Ethernet port
  • 5 x LED-osvijetljenih audio jackova
  • 1 x Optical S/PDIF out port
  • 1 x BIOS FlashBack tipka
  • 1 x Clear CMOS tipka

asus_maximus_z690_extreme_9 asus_maximus_z690_extreme_10

asus_maximus_z690_extreme_11

Osvjetljenje i ekrani su poseban dio priče ove ploče. Na pokrovu stražnjih I/O portova nalazi se AniMe Matrix LED ekran koji je sastavljen od mnoštva LE dioda koji prikazuje vrlo zanimljive preddefinirane animacije koje možemo vidjeti u videu niže. Uz njega, tu je i OLED ekran na hladnjaku prvog M.2 utora koji pokazuje različite dijagnostičke poruke, ali i informacije o temperaturi itd. I za kraj, tu je i LED rasvjeta desnog dijela ROG logoa na hladnjaku čipseta.

U videu možete vidjeti različite preddefinirane animacije na AniMe Matrix ekranu, te poruke i vizuale koje može pokazivati OLED ekran. Osim preddefiniranih slika i informacija, sve je moguće prilagoditi i prema vlastitim željama uz pomoć Armoury Crate softvera.

asus_maximus_z690_extreme_12 asus_maximus_z690_extreme_13

asus_maximus_z690_extreme_14 asus_maximus_z690_extreme_15

UEFI sučelje je izgledom i funkcionalnošću slično ostatku ROG obitelji uz dodatak mnoštva opcija za tweaking i overclocking. BIOS je jednostavno krcat opcijama i zahtijeva puno vremena za proučavanje i učenje te naravno tweakanje i overclocking. Sučelje je brzo i glatko radi.

asus_maximus_z690_extreme_16 asus_maximus_z690_extreme_17

asus_maximus_z690_extreme_18 asus_maximus_z690_extreme_19

asus_maximus_z690_extreme_20 asus_maximus_z690_extreme_21

asus_maximus_z690_extreme_28

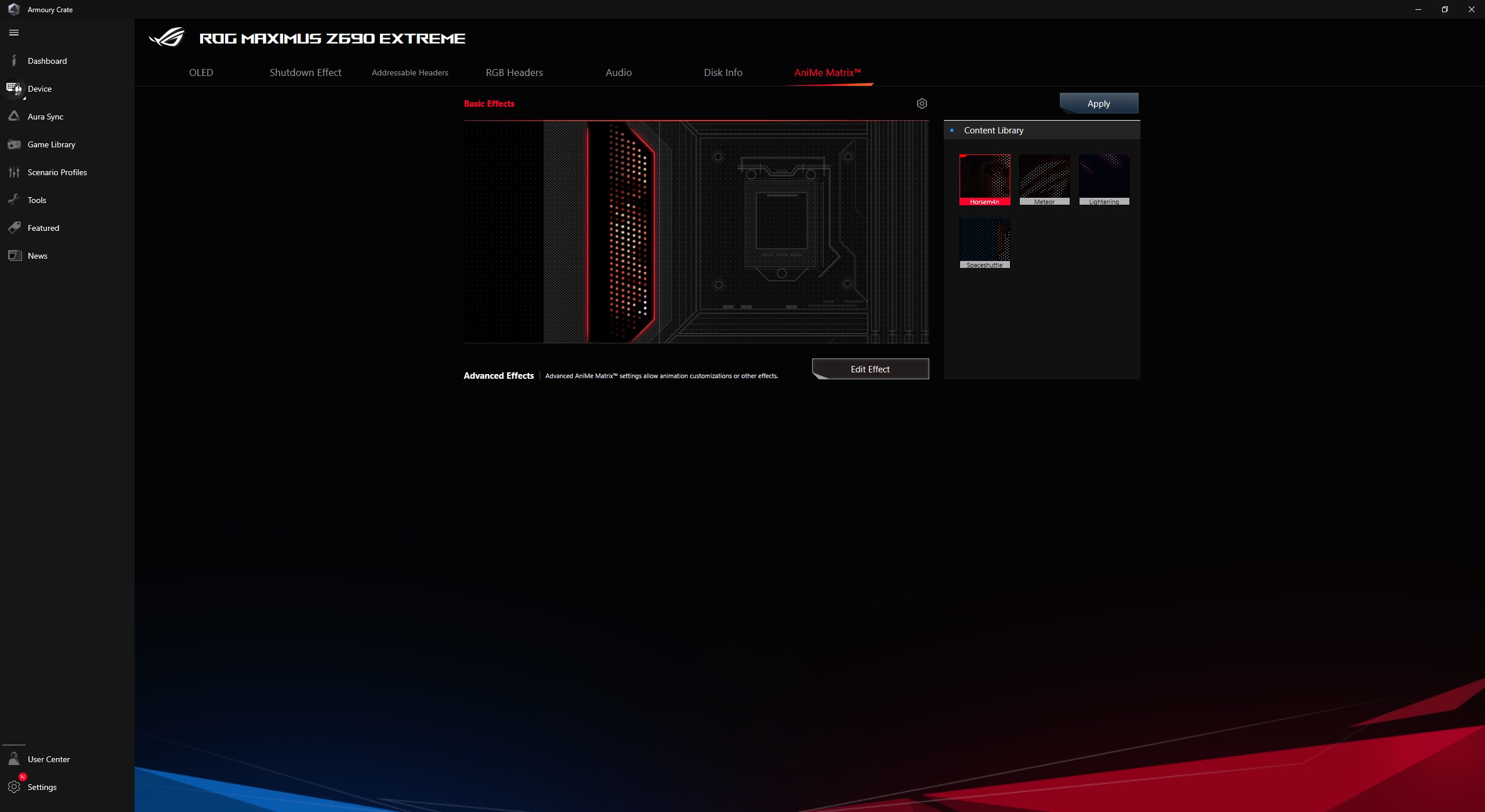

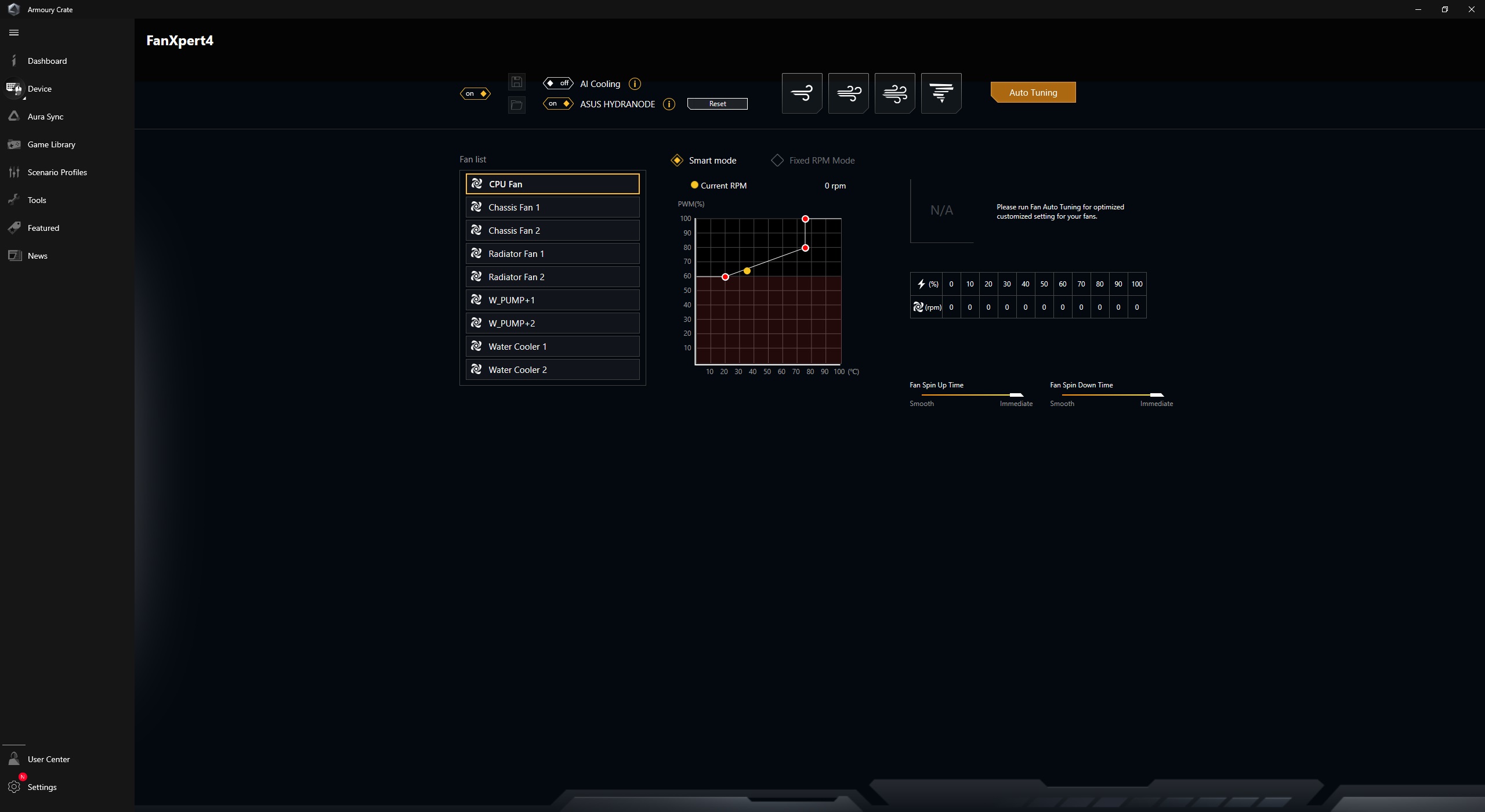

 Armoury Crate je tu kao startni softver čija se instalacija može automatski pokrenuti odabirom te opcije u UEFI sučelju. Iz njega instaliramo sav ostali softver što uključuje AI Suite 3, sve upravljačke programe itd. Na gornjim screenshotima se mogu vidjeti kontrole za OLED, AniMe Matrix i ostale LED efekte koje ova ploča podržava. Ostatak softvera je sličan kao i kod ostalih ploča s izuzetkom True Voltician softvera koji je sjajan dodatak na ovoj ploči.
