I napokon krećemo s recenzijama novih Z690 ploča, a otvaramo s onom s kojom smo i testirali i9-12900K procesor - Maximus Z690 Hero. ROG ploče su oduvijek bile poseban komad hardvera rezerviran za sladokusce i entuzijaste, pa je tako slučaj i sada. Ploča nam je stigla u posebnom izdanju za recenzente, što možete vidjeti niže u unboxing videu. Pakiranje ploče je standardno za skuplje ROG modele u kojem je ploča lijepo prezentirana, a sve je uredno i lijepo složeno pa imate i onaj poznati premium osjećaj prilikom otpakiravanja.
Mi smo kao što na videu možete vidjeti imali malo duži proces otpakiravanja jer je ASUS recenzentima htio taj proces malo uljepšati dodatnim kutijama i zanimljivim pakiranjem. U maloprodaji će jasno samo biti kutija kakvu vidite na slikama iznad. Naš je primjerak ploče dakle došao u velikoj ROG transportnoj kutiji, unutar koje se nalazila dobro zaštićena ROG fancy kutija, unutar koje je pak bila retail kutija kakvu vidite na slikama. Na toj se kutiji nalaze sve bitne informacije o proizvodu, popis tehnologija koje podržava i opreme, a unutar kutije je ploča odlično zaštićena. osim nje, u bundleu se nalazi sljedeće:
1 x ARGB RGB produžni kabel
1 x RGB produžni kabel
4 x SATA 6Gb/s kabel
1 x ROG Hyper M.2 Card s hladnjakom
2 x M.2 paketića vijaka za ROG Hyper M.2 karticu
1 x ASUS Wi-Fi okretna antena
1 x M.2 Q-Latch paket
2 x M.2 Q-Latch paketića za M.2 backplate
1 x M.2 paketić gumica
1 x Q-konektor
1 x ROG držač za grafičke kartice
1 x ROG naljepnice
1 x ROG privjesak za ključeve
1 x ROG zahvalnica
1 x USB disk s popratnim softverom i upravljačkim programima
1 x korisnički vodič
Bundle je kao što vidimo bogat, uostalom takav i treba biti uz ovu ekskluzivnu i skupu ploču. Najzanimljiviji dio bundlea je svakako ROG Hyper M.2 kartica koja služi za ugradnju dva M.2 SSD-a koja mogu biti dužine do 110 milimetara, a sama kartica je PCIe 5.0 ready. Još jedna zanimljivost je i USB key na kojem se nalaze aplikacije i upravljački programi. Tu je naravno i WiFi antena, poznati i korisni Q-konektor, držač za grafičke kartice i još mnogo sitnica.
U travnju ove godine smo testirali Maximus XIII Hero ploču opremljenu Z590 čipsetom i LGA1200 ležištem. Sada, točno šest mjeseci kasnije već testiramo njenu nasljednicu i to dovoljno govori o Intelovom poremećenom rasporedu izdavanja novih procesora i platformi. Problemi s 10-nanometarskim proizvodnim procesom doveli su do velike zbrke na tržištu pa ih tako prisilili na recikliranje stare tehnologije. Tek eto sada dobivamo nešto stvarno novo - novu tehnologiju procesora, i nove ploče s podrškom za DDR5 i PCIe 5.0 tehnologije.
Nova je Hero ploča u dosta detalja i po layoutu slična modelu koji zamjenjuje, no opet je drugačija. Zadržane su vrlo slične kombinacije boja i hladnjaka, no dizajn je ponešto izmijenjen. Zadržana je ista konfiguracija M.2 socketa, ali su hladnjaci malo redizajnirani. Uz to, i hladnjaci na VRM-u su slične izvedbe gdje je kompletan nadsvod stražnjeg I/O-a zapravo hladnjak, no na njemu se sada nalazi ekran koji prikazuje različite ROG animacije. Općenito, layout ploče je dobar, nema nelogičnosti i ništa ničemu neće smetati.
U opisu krećemo od dijela oko socketa. Sam je socket novi i povećan, a sada broji 1700 pinova, pa otud i LGA1700 naziv. Naravno, u njega naliježu novi Alder Lake, tj. procesori 12. Core generacije. Oko socketa je napojna jedinica i masivni hladnjaci na njoj, a mjesta ima dovoljno za sve tipove hladnjaka. Naša je preporuka da za najjače Alder Lake procesore ipak koristite vodeno AIO hlađenje, a mi smo u testovima upotrijebili novi ROG Ryujin II 360 hladnjak koji nije imao problema s kompatibilnošću, a i hladio je VRM-e usput.
Osim novo socketa, tu su i novi DIMM utori koji su prilagođeni DDR5 memoriji. Novi kitovi imaju na drugom mjestu smješten utor na kontaktima kako ih ne bi pomiješali s DDR4 modulima i utorima. Naravno Alder Lake procesori imaju memorijski kontroler koji podržava i DDR4 i DDR5 memoriju, no matične ploče podržavaju ili/ili. Ova koju danas testiramo je s DDR5 podrškom, kao uostalom i većina njih. Ipak, u ovom trenutku je do DDR5 memorije izuzetno teško doći, a i skupa je, pa će se svakako trenutno više prodavati ploče s DDR4 podrškom.
Procesor u kombinaciji s ovom pločom podržava četiri DIMM utora za DDR5 memoriju maksimalnog kapaciteta 128 GB i maksimalno do 6400+ MHz prilikom overclockinga. Podrška je kao i do sada za dvokanalni režim rada. Za overclocking memorije je na ploču ugrađen i zasebnu logiku koja zaobilazi PMIC restrikcije ugrađene u DDR5 memoriju, koja zaobilazi tvornički napon od 1.1 V.
Tik do DIMM utora su se na ovoj ploči smjestili i poznata LED dijagnostika, Start, Flex Key i Retry tipke, 24-pinski ATX konektor, zatim 6-pinski PCIe Power konektor za dodatno napajanje internog USB 3.2 Gen 2x2 konektora (60 W snaga punjenja), te mehanizam uz pomoć kojeg "otključavamo" sigurnosni mehanizam na prvom PCIe slotu kako bi lakše izvadili grafičku karticu iz njega. Znamo da je to kod modernih grafičkih kartica i matičnih ploča veliki problem, pa je taj PCIE slot Q-release mehanizam spas!
ROG Maximus Z690 Hero je ploča namijenjena overclockerima i kao takva opremljena je s moćnom napojnom jedinicom. Asus je za ovu ploču napravio tzv. teamed napojnu arhitekturu u kojoj su izbjegnuti doubleri i njihova sporost, već su omogućene brže tranzicije i veće snage po fazi, a uz zadržavanje termalnih performansi dubliranog dizajna.
Ova arhitektura ili topologija izgleda tako da se jedan signal iz PWM kontrolera dijeli na dvije grane i ulazi u integrirane MOSFET-e ili tzv. Power Stageove, iz kojih izlazi u prigušnice i ide dalje prema procesoru. Asus je koristio 20+1 konfiguraciju integriranih MOSFET-a pri čemu je svaki sposoban dati 90 ampera struje (ISL99390), a dalje u nizu su tzv. MicroFine prigušnice (svaka može izdržati 45 ampera) i 10K Black metallic kondenzatori (solid-polymer) koji mogu izdržati visoke temperature. Sve je kontrolirano od strane Renesasovog 12-faznog RAA229131 PWM kontrolera, a napajano iz 8+8-pinskih ProCool II EPS 12V konektora.
Ono što je također zanimljivo je da Asus na ovoj ploči koristi sklop za detekciju diferencijalnih struja koji omogućava precizniji prikaz napona u softverima za očitanje, što poboljšava i olakšava overclocking.
VRM hladnjak je masivan i sastoji se od nekoliko aluminijskih dijelova. Na svakom integriranom MOSFET-u i na svakoj prigušnici se nalazi termalna podloga na koju nasjeda hladnjak, a dva su dijela povezana toplovodnom cijevi. Uz to, hladnjak se proširuje i kao nadsvod na stražnje I/O portove, a ima i integrirano LED osvjetljenje s gornje strane. Hladnjak je tako vrlo sposoban i visokog termalnog kapaciteta pa se VRM jedinica ne pregrijava ni prilikom velikih opterećenja ili overclockinga. Jasno, uvijek je dobro osigurati protok zraka preko svega jer time povećavamo dugovječnost.
Donji je dio ploče kao i uvijek rezerviran za različite konektore pa tako tu nalazimo dva metalom pojačane PCIe 5.0 x16 slota koji rade ili u single x16 ili u double x8/x8 modu rada, a jasno spojeni su na procesor. Ispod njih je jedan PCIe 4.0 x16 slot koji radi u x4 modu i spojen je preko čipseta. Ono što je jako bitno za napomenuti je da instalacija ROG Hyper M.2 dodatne kartice u jedan od PCIe 5.0 slotova smanjuje propusnost drugoga na x8 - dakle vaša će grafička kartica raditi na x8 širini sabirnice. Na dnu se ploče nalaze uobičajeni portovi i headeri, a izdvojit ćemo tri za RGB LED trake (jedan standardni i dva ARGB), zatim tri 4-pinska konektora za ventilatore, jedan za vodenu pumpu i jedan W_FLOW, TPM header, prednji panel, bateriju itd.
Za Ethernet povezivost se brine Intelov 2,5-gigabitni kontroler, a audio jedinica je ROG SupremeFX 7.1. Riječ je o jedinici u čijem je srcu ALC4082 CODEC, koji podržava automatsku prilagodbu impedancije na prednjim i stražnjim izlazima, zatim multi-streaming, Jack-detection i Jack-restasking na prednjem panelu. CODEC ima 120 dB SNR stereo playback i 113 dB SNR za snimanje, te podršku za 32-bitne/384kHz formate. Dodatno je tu i ESS-ov SABRE9018Q2C DAC/AMP, svi audio jackovi su pozlaćeni, a i premium audio kondenzatori su korišteni.
ROG Maximus Z690 HERO - drugi dio
Kada je u pitanju storage, na ploči se nalaze tri M.2 slota, a kao što znamo uz pomoć dodatne kartice možemo iskoristiti još dva M.2 slota. Najviši slot je spojen na procesor i on radi u PCIe 4.0 x4 modu, a podržava uređaje dužine do 110 milimetara. Donja dva su podijeljena na lijevi koji podržava PCIe 3.0 x4 mod i 80-milimetarske uređaje, te desni koji podržava PCIe 4.0 x4 i SATA modove rada te 80-milimetarske uređaje. Svi su slotovi pokriveni aluminijskim hladnjacima, a samo oni PCIe 4.0 specifikacije imaju i s donje strane aluminij. Svi slotovi imaju Q-latch za lako pričvršćivanje SSD-a. Uz M.2 na ploči se nalazi i šest SATA portova s RAID podrškom. Čipset je pokriven velikim hladnjakom koji se proteže preko cijele ploče, a pod opterećenjem sonda na njemu mjeri visokih 79°C pa mu je potrebno osigurati i nekakav protok zraka.

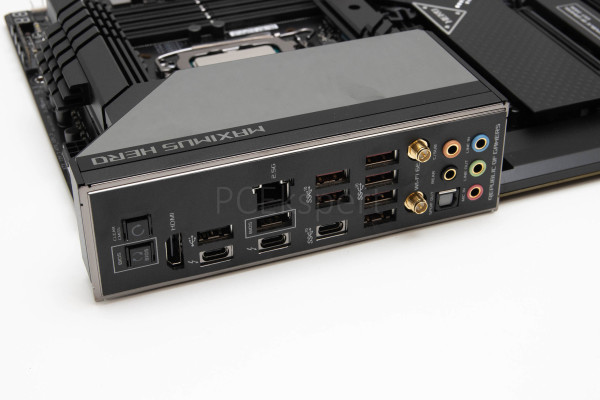

Stražnji je panel vrlo bogat opcijama za povezivanje, a i općenito je ploča odlična po pitanju I/O mogućnosti. Na stražnjem panelu koji jasno ima integriranu zaštitu nalazi se sljedeće:
2 x Thunderbolt 4 USB Type-C ports
7 x USB 3.2 Gen 2 ports (6 x Type-A + 1 x USB Type-C)
2 x USB 2.0 ports (2 x Type-A)
1 x HDMI port
1 x Wi-Fi Module
1 x Intel 2.5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack button
1 x Clear CMOS button
Posebno zanimljivi za spomenuti su jasno Thunderbolt 4 portovi, njih dva u Type C izvedbi (podrška za DisplayPort 1.4), zatim WiFi modul koji je po 6E (802.11ax) standardu s 2x2 konfiguracijom te jasno 3 band podrškom (2.4/5 i 6 Ghz). Uz to podržan je i Bluetooth v5.2. WiFi radi odlično, i uz vanjsku je okretnu antenu prijem vrlo dobar. USB portova na ploči ima 11, a uz dva spomenuta Thunderbolta 4, tu je i sedam USB 3.2 Gen 2 portova (6x Type A i 1x Type C), zatim jedan interni USB 3.2 Gen 2x2 (podrška za Type C konektor na prednjem panelu), te dva USB 2.0 interna headera. Svi USB portovi na stražnjem I/O-u imaju tzv. Truevolt USB funkciju koja se brine o isporuci stabilnog napona od 5V s minimalnim fluktuacijama.

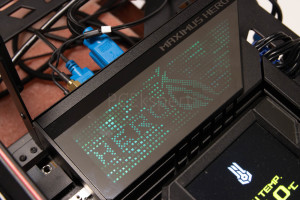

Sve osvjetljenje koje se nalazi na ploči je na aluminijskom hladnjaku, tj. nadsvodu stražnjih I/O konektora, a riječ je o tzv. polymorfnom osvjetljenju koje prikazuje ROG i HERO oznake u RGB bojama. Ploča naravno podržava Aura Sync softver za sinkronizaciju podržanog hardvera, i naravno LED traka koje je moguće spojiti na ploču.
Ploča inače ima i odličan termalni menadžment koji ne smijemo izostaviti. Na njoj se nalazi pet termalnih senzora, čak 10 4-pinskih konektora za ventilatore, AIO pumpe, vodene pumpe, Water In & Out headere, i jedan 3-pinski za Water Flow header.
Ploča podržava i standardnu Asusovu 5-way optimizaciju koja uključuje TPU, EPU, Fan Xpert 4, Digital Power kontrolu i Turbo Core app. BIOS, tj. njegovo UEFI sučelje je tipično Asusovo, brzo i pregledno. No, kao i na svakoj pravoj ROG ploči ovdje se nalazi mnoštvo podmenija, koji su većinom u Extreme Tweaker dijelu. Tu se nalazi pravo carstvo za overclockere i entuzijaste koji se mogu poigrati s gotovo svaki aspektom procesora, memorije i ploče. Naponi za overclocking su vrlo izdašni, a tu je i mnoštvo preddefiniranih memorijskih profila koji će olakšati overclocking. Za snalaženje u svemu tome stvarno morate dobro poznavati platformu i procesor, za što točno svaka funkcija služi i dobro paziti da s nečim ne pretjeramo. Proizvođači matičnih ploča su se stvarno potrudili omogućiti naprednim korisnicima maksimalni pristup svim opcijama ove nove platforme, a Asus je kao i uvijek predvodnik.

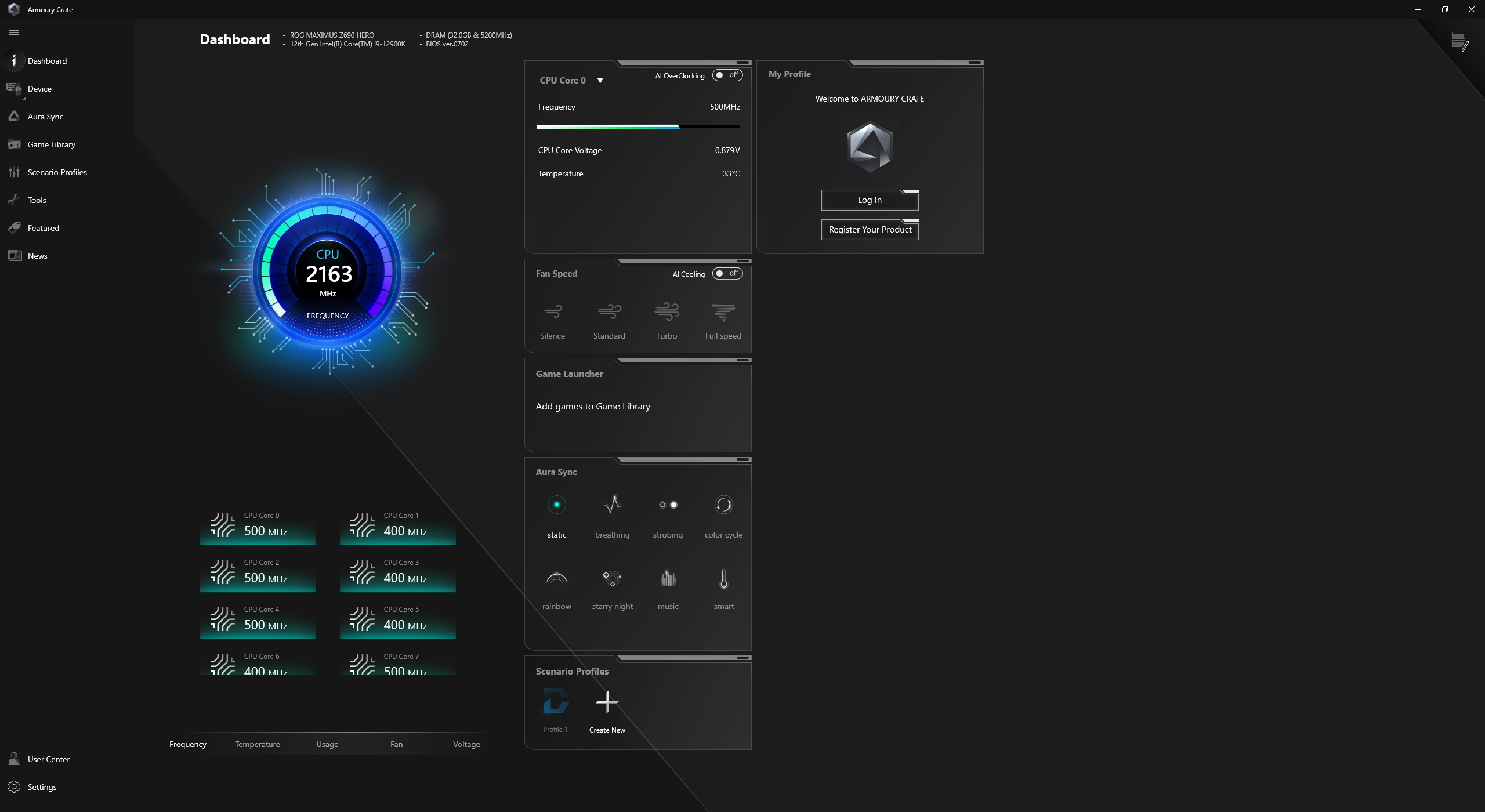

Armoury Crate je početni softver koji će vas voditi u instalaciju svega ostalog što dolazi uz ovu ploču, a kod Asusa je to uvijek kao što znamo bogato. Ono što zamjeramo je što nam je Armoury Crate doslovno masakrirao instalaciju Windowsa 11 koja je nakon njegove instalacije bila neupotrebljiva. Dakle, koristite ga samo uz Windowse 10. Softver koji dolazi uz ovu ploču uključuje ROG CPU-Z, GameFirst IV, Sonic Studio III (+Sonic Studio Virtual Mixer + Sonic Suite Companion), Sonic Radar III, DTS Sound Unbound, AI Suite 3, te BullGuard Internet Security (1-year full version). Asus uz ovu ploču daje i jednogodišnju licencu za AIDA64 Extreme softver što je svakako pohvalno.
Ploču smo koristili za testiranje i9-12900K procesora pa ste ovaj setup već vidjeli u toj recenziji. Koristili smo naravno novu memoriju, a Kingston nam je za ovu priliku poslao svoje Fury KF552C40BBK2-32 module kapaciteta 32 GB (2x 16GB) i teoretske propusnosti od 5200 MT/s (5.200 MHz) s latencijama CL40-40-40. Uz to, koristili smo i potpuno novi LGA1700 AIO hladnjak iz Asusa - Ryujin II 360, čiju recenziju ste mogli čitati nedavno.
Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka, testa memorije i audio jedinice. Operativni sistem je bio Windows 10 iz razloga što je Armoury Crate masakrirao Windows 11 o čemu smo već pisali.
Overclocking
Procesor smo overclockirali uz pomoć XTU aplikacije, a već smo u njegovoj recenziji spomenuli da je tvornički dosta "našpanan" pa se overclocking kao takav ne isplati. Ipak, ploča se držala stoički tijekom svih testova i VRM se nije pretjerano zagrijavao, dok je PCH ipak bio dosta "vruć". Na kraju je zaključak da je cijelom sustavu ipak potrebno osigurati dobar protok zraka jer sve komponente trebaju dobro hlađenje.
Rezultati testiranja
UL testovi
[ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="Maximus Z690 Hero" values="8836" colors="orange" height="200"]
[ichart headers="ID, Score" title="3DMark TimeSpy" htitle="score" labels="Maximus Z690 Hero" values="19806" colors="red" height="200"]
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Maximus Z690 Hero" values="11985" colors="red,blue,blue" height="300"]
Za sada u grafovima nemamo drugih ploča pa ćemo nekakav komentar moći dati tek kasnije kod testa drugih ploča.
CPU testovi
Cinebench 20
[ichart headers="ID, CPU (pts)" title="Cinebench 20 nT" labels="Maximus Z690 Hero" values="10409" colors="red" height="200"]
[ichart headers="ID, CPU (pts)" title="Cinebench 20 1T" labels="Maximus Z690 Hero" values="744" colors="red" height="200"]
Cinebench R23
[ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="Maximus Z690 Hero" values="27259" colors="purple" height="200"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="Maximus Z690 Hero" values="1988" colors="purple" height="200"]
Koristit ćemo za sada ova dva testa, a kasnije vjerojatno ostati na samo jednom, novijem. Za sada samo rezultati Heroice, a uskoro slijede i drugih ploča.
Memorijske performanse @ 5.200 MHz CL40
[ichart headers="ID, MB/s" title="AIDA64 RAM Read" htitle="Read (MB/s)" labels="Maximus Z690 Hero" values="74610" colors="" height="200" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Write" htitle="Write (MB/s)" labels="Maximus Z690 Hero" values="73159" colors="" height="200" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Copy" htitle="Copy (MB/s)" labels="Maximus Z690 Hero" values="67686" colors="" height="200" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="Maximus Z690 Hero" values="83.6" colors="" height="200" min="0"]
Memorijske performanse su visoke, a tek ćemo dodavanjem razultata drugi ploča saznati i koliko točno visoke.
Audio performanse
SupremeFX audio jedinica pokazuje uzorne performanse mjerenjem koje smo izvršili uz pomoć RightMarkovog Audio Analyzera. Samo dvije vrlo dobar ocjene su na kraju utjecale na završnu ocjenu, no sve ostalo je zaslužilo odličan!
Zaključak
Heroica nove generacije je izuzetno moćna ploča koja donosi visoku kvalitetu komponenata i izrade, velike I/O mogućnosti, izvrsnu napojnu jedinicu i odličnu opremu za novu Intelovu platformu.
Izgled ploče je jednostavan, s tek malo upadljivijom polymorfnom rasvjetom, dok je sve drugo vrlo decentno. Ploča je teška, jer je pokrivena s mnoštvom aluminijskih hladnjaka. Ti hladnjaci pokrivaju moćan VRM koji može osigurati do 1,890 ampera struje, zatim tri M.2 slota i čipset koji se poprilično zagrijava. Osim tri M.2 slota tu su još dodatna dva preko add-in kartice s PCIe 5.0 podrškom. Zatim, tu su dva Thunderbolt 4 Type C porta, mnoštvo USB portova, odlična SupremeFX ALC4082 audio jedinica, WiFi 6 i 2,5-gigabitni LAN, mnoštvo 4-pinskih konektora za ventilatore i pumpe, pa do korisnih sitnica kao što su Q-latchevi za M.2 slotove ili tipka za izbacivanje grafičke kartice. Asus je mislio na sve i sve sjajno izveo! Uz to, UEFI je pravi mali raj za entuzijaste i overclockere, a i popratni softver je dobar ako izuzmemo probleme s Windowsima 11.
Naravno, sve to dolazi i po određenoj cijeni. Za ROG se uvijek plaćalo pa tako i sada. Maximus Z690 Hero ploča u Hrvatskoj košta između 5.300 i 6.200 kuna, dok u Njemačkoj kreće na 630 € što je i dalje puno, no razumnije nego kod nas.
