Nastavljamo s recenzijama Asusovih Neo ploča namijenjenih AMD Ryzen procesorima koje su predstavili početkom godine na sajmu CES. Ovaj put je riječ o ROG Strix B850-F Gaming WiFi7 Neo ploči koja se u odnosu na prethodnicu razlikuje po činjenici da je malo drugačijeg dizajna, donosi 5-gigabitni LAN, redizajnirani set M.2 slotova pa onda i nešto drugačije hladnjake, a novost je i prelazak na 64 MB BIOS, kao i dodavanje novog generatora takta koji izolira osnovni takt procesora od memorije, PCIe-a i Infinity Fabrica te omogućava BCLK overclocking procesora.
U videu otpakiranja možete vidjeti kako je ova ploča pakirana u tipičnom ROG Strix stilu, te što sve dolazi uz nju. Kutija je u crveno crnim tonovima, na njoj se nalazi pregršt informacija o ploči, kao i tehnički podaci, a unutar kutije je ploča kao i uvijek jako dobro zaštićena. Bundle koji dolazi uz ploču nije naročito bogat, a sastoji se od:
2 x SATA 6Gb/s kabela
1 x ASUS WiFi Q-antena
1 x ROG Strix naljepnice
1x ROG Strix privjesak za ključeve
3 x paketa gumica za M.2
1x paket s mehanizmom za osiguravanje SSD-a
1 x plastičnih vezica
1 x Brzi vodič za upotrebu

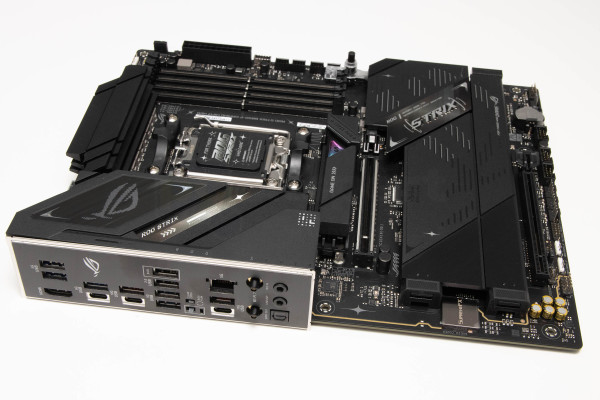

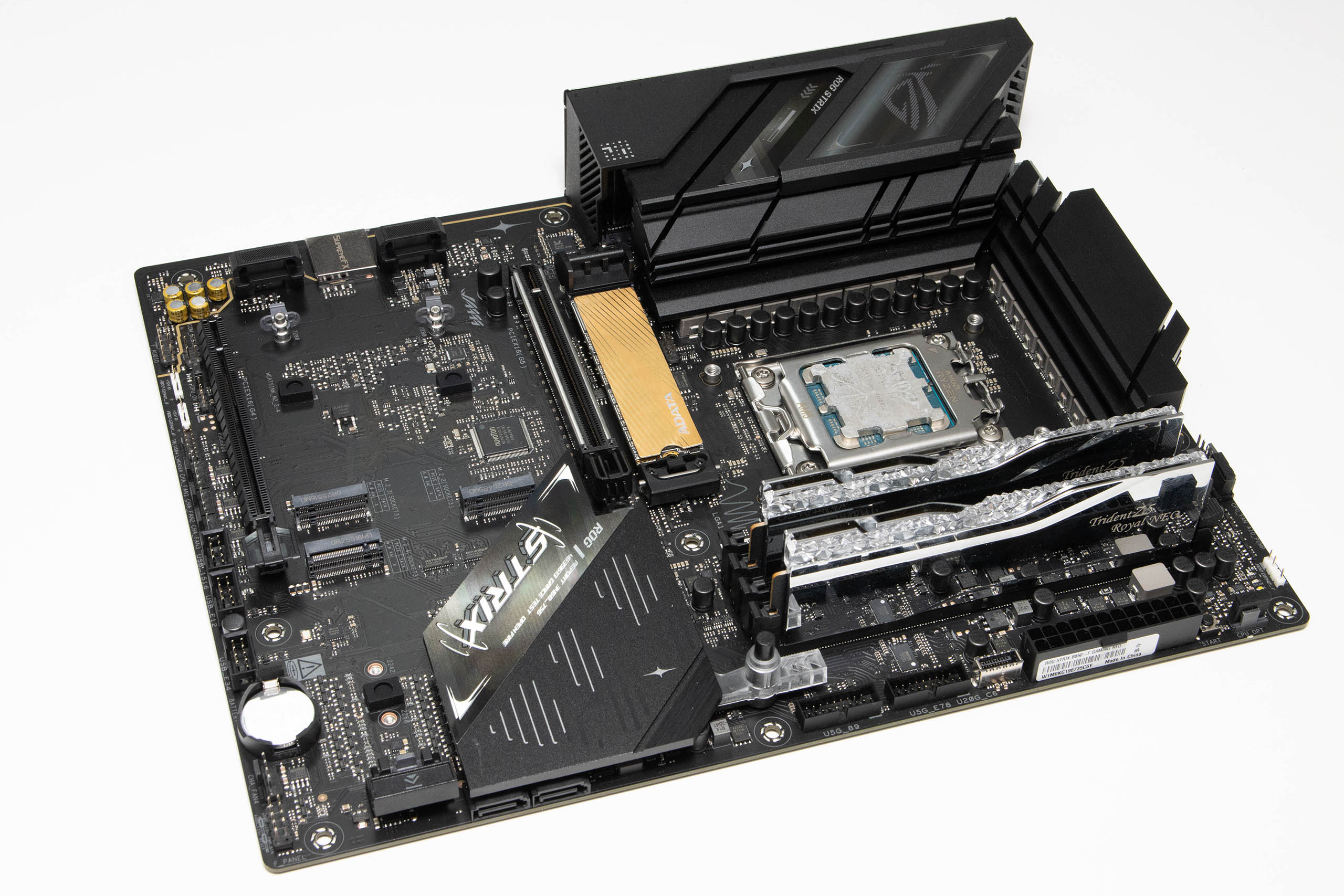

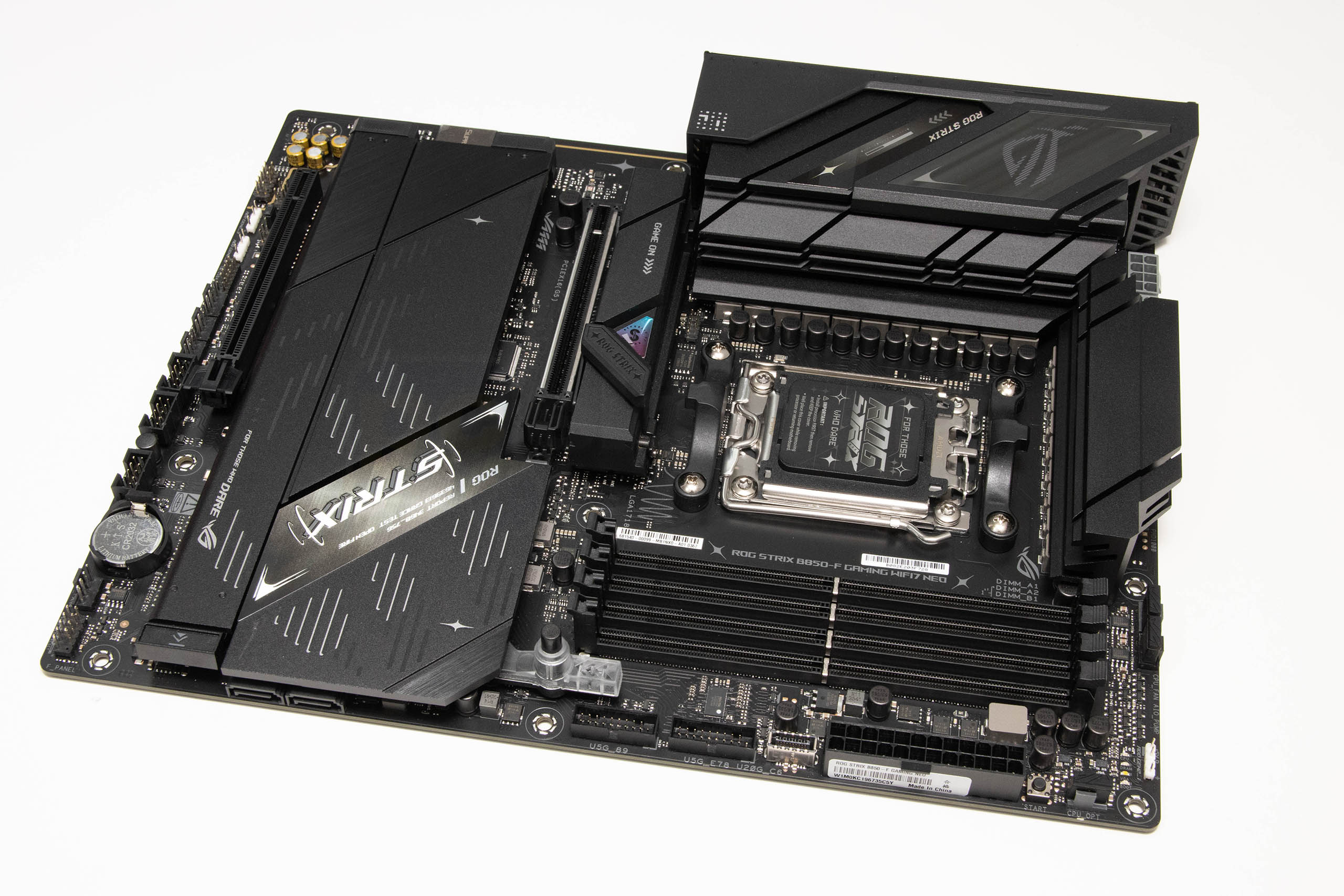

B850-F Gaming WiFi7 Neo ploča u osnovi nasljeđuje i nadograđuje dizajn prethodnice koja je bila s malo više kolorita, te s malo drugačijim rješenjima. Prvi redizajn koji zahvaća ovu ploču je dodatak mehanizma za izbacivanje PCIe kartica, tj. povratak na stari sistem s obzirom na to da su se na novi mnogi žalili. Druga stvar koja je nova je da je hladnjak donjih M.2 slotova sada objedinjen i s tool-less mehanizmom baš kao i gornji. Ostatak izmjena je kozmetičke naravi, tj. grafike su ponešto drugačije, dok je layout u osnovi jako sličan. Ima izmjena, kao što ćemo kasnije vidjeti, no nisu velike.

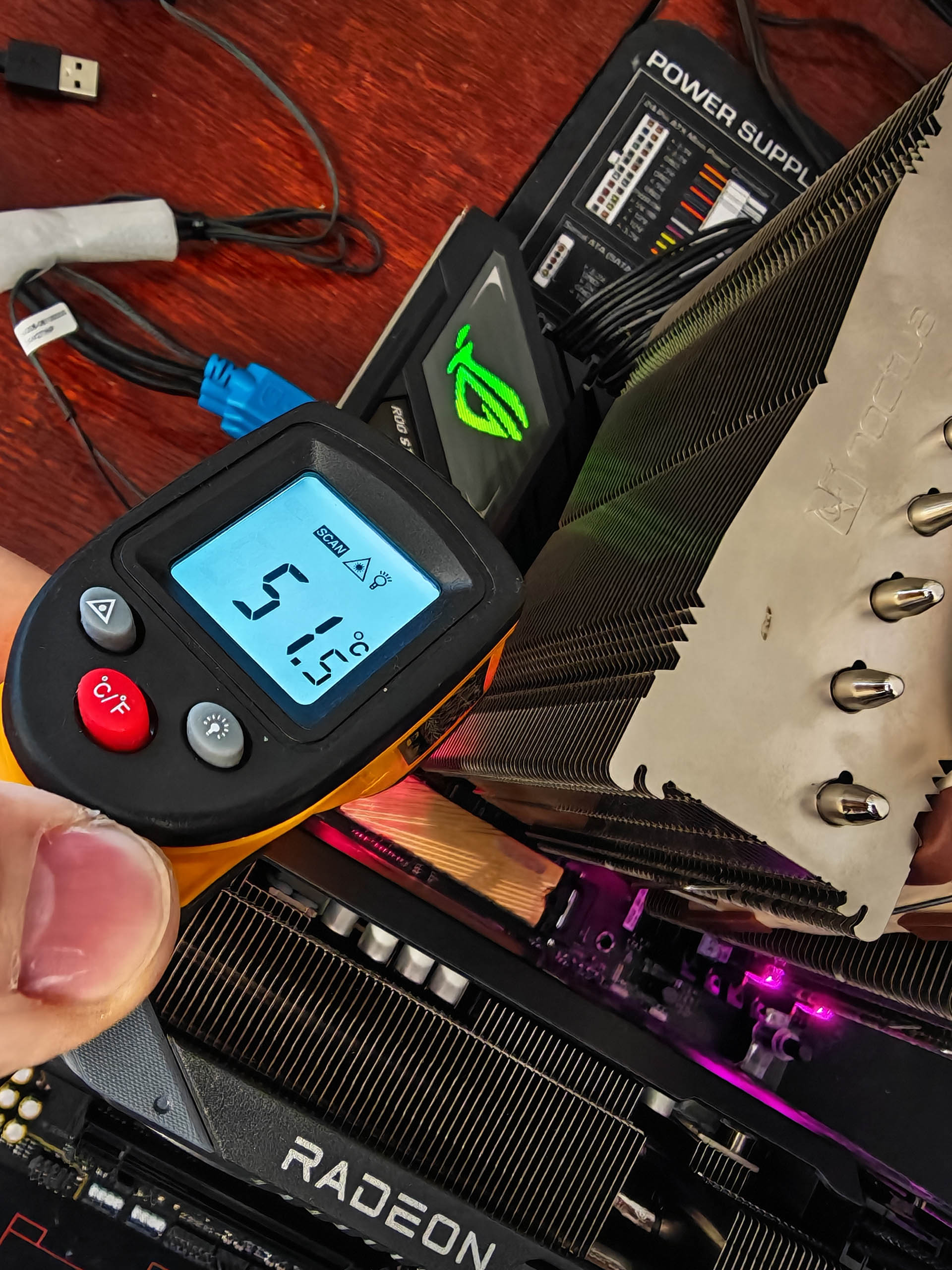

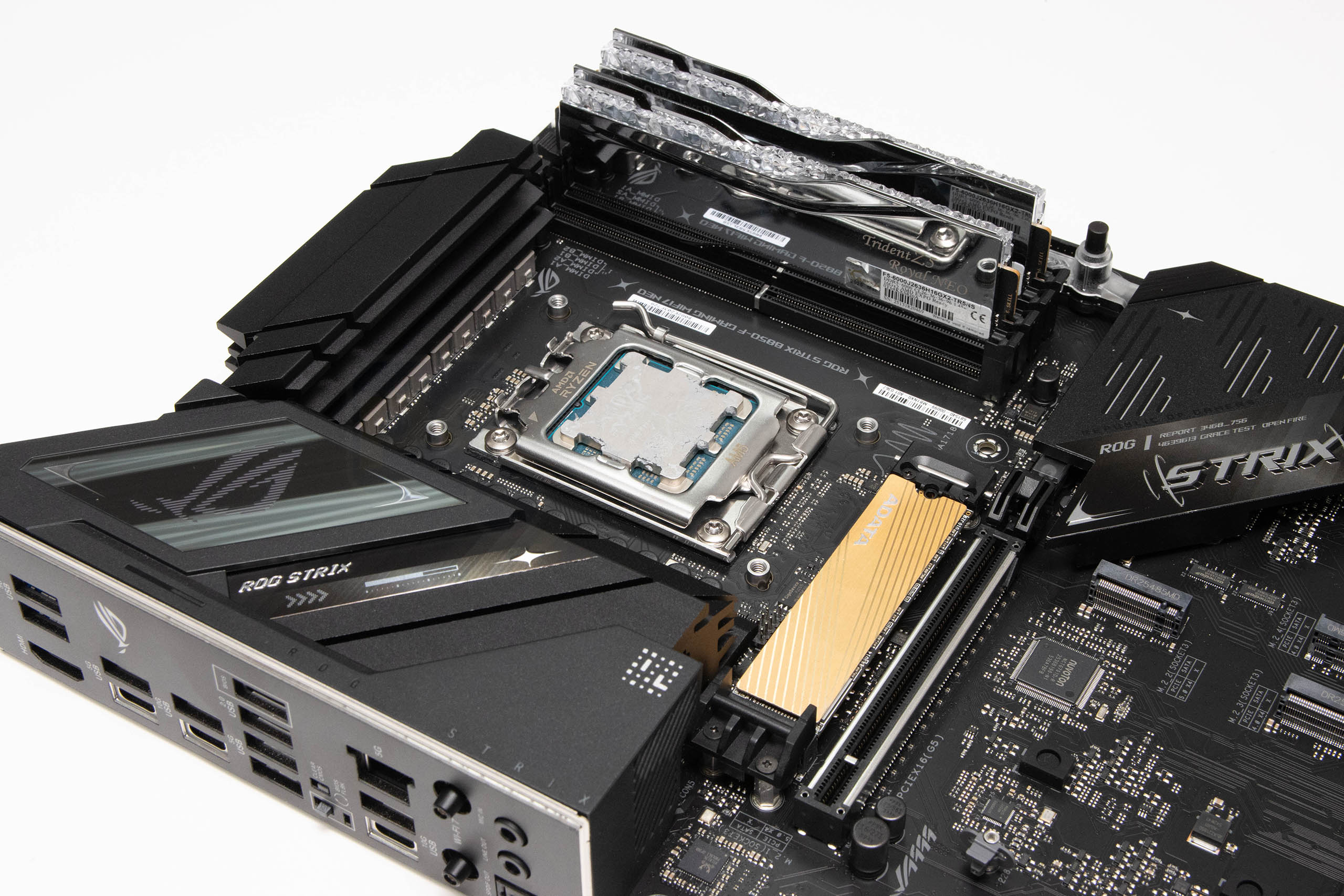

Hladnjaci VRM-a su identični, i dobro su dimenzionirani pa se ništa ne pregrijava ni pri najvećim opterećenjima Ryzen 9 9950X3D procesora. Prethodni B850-F model nismo testirali, no testirali smo druga dva zanimljiva - Strix B850-G Gaming WiFi i TUF Gaming B850-BTF WiFi W. Vide se sličnosti u filozofiji dizajna i gradnje, kao što je to i uobičajeno, ali je Neo ploča malo rafiniranija, ispolirana i s ponešto novijim značajkama - najbitnija je svakako prijelaz s 32 na 64 MB BIOS i redizajn UEFI sučelja. Platforma je malo osvježena i spremna za budućnosti, pogotovo kad znamo da je AMD odlučio zadržati AM5 socket i za Zen 6 (Medusa) procesore koji će svjetlo dana ugledati vjerojatno sljedeće godine.

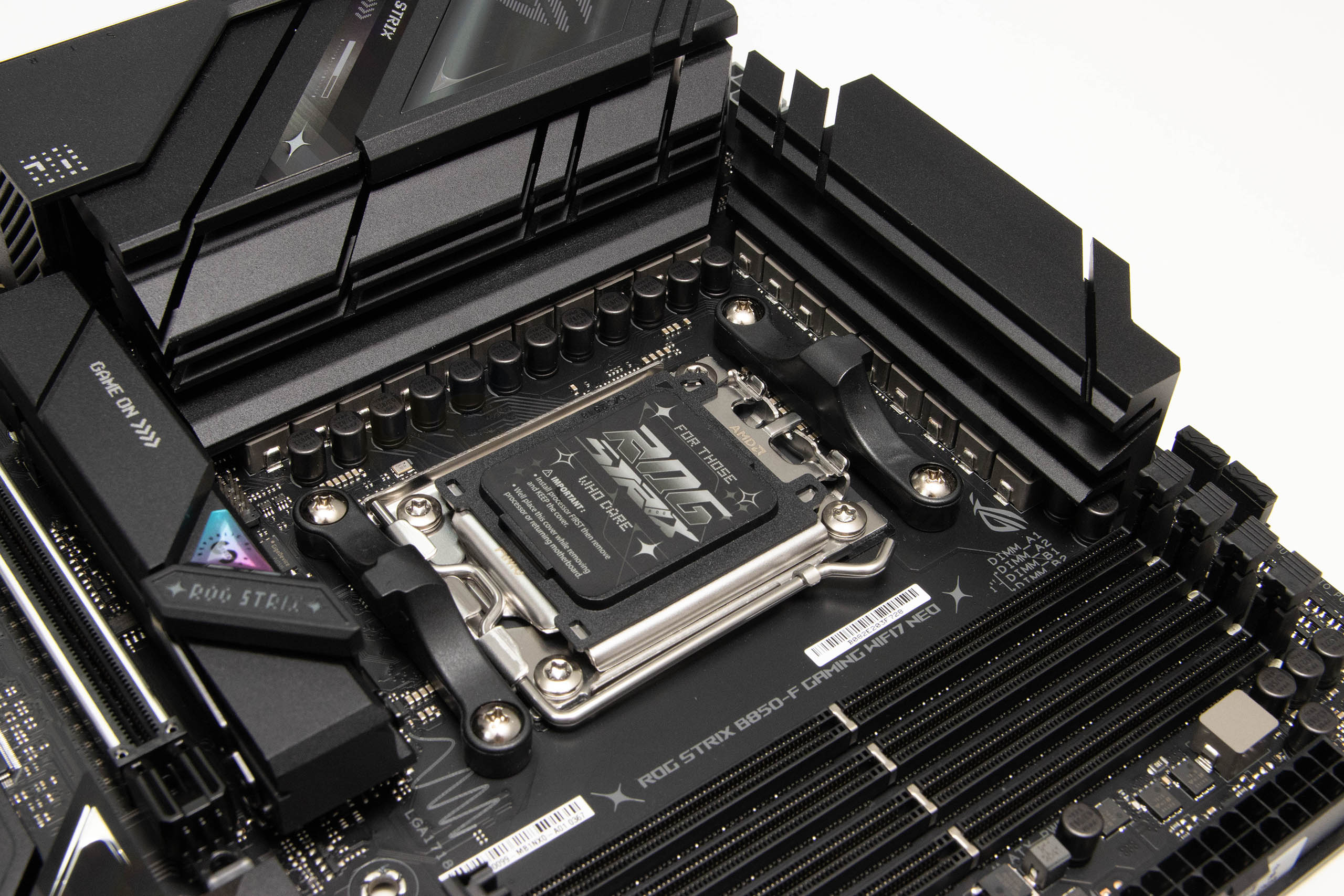

Ispod masivnih VRM hladnjaka se krije napojna jedinica s 20 faza, i to se nije mijenjalo u odnosu na prethodnicu. I dalje je riječ o teamed up dizajnu (svaki kanal na VRM kontroleru kontrolira po dvije faze), no ovaj put sa 16 (Vccore; 80 A) + 2 (SOC Power; 80 A) + 2 (Misc Power; 80 A) faznom konfiguracijom. VRM kontroler je DIGI+ EPU. Za napojnu jedinicu su korišteni i kvalitetni 5K filtar kondenzatori, kao i kvalitetne prigušnice. Sve je posloženo na 8-slojni PCB, a napaja se iz dva ProCool konektora sa Solid Pin dizajnom. Hladnjaci se ne zagrijavaju previše te smo eksternim termometrom izmjerili maksimum od 51,5°C, dok je interni senzor mjerio 57°C.

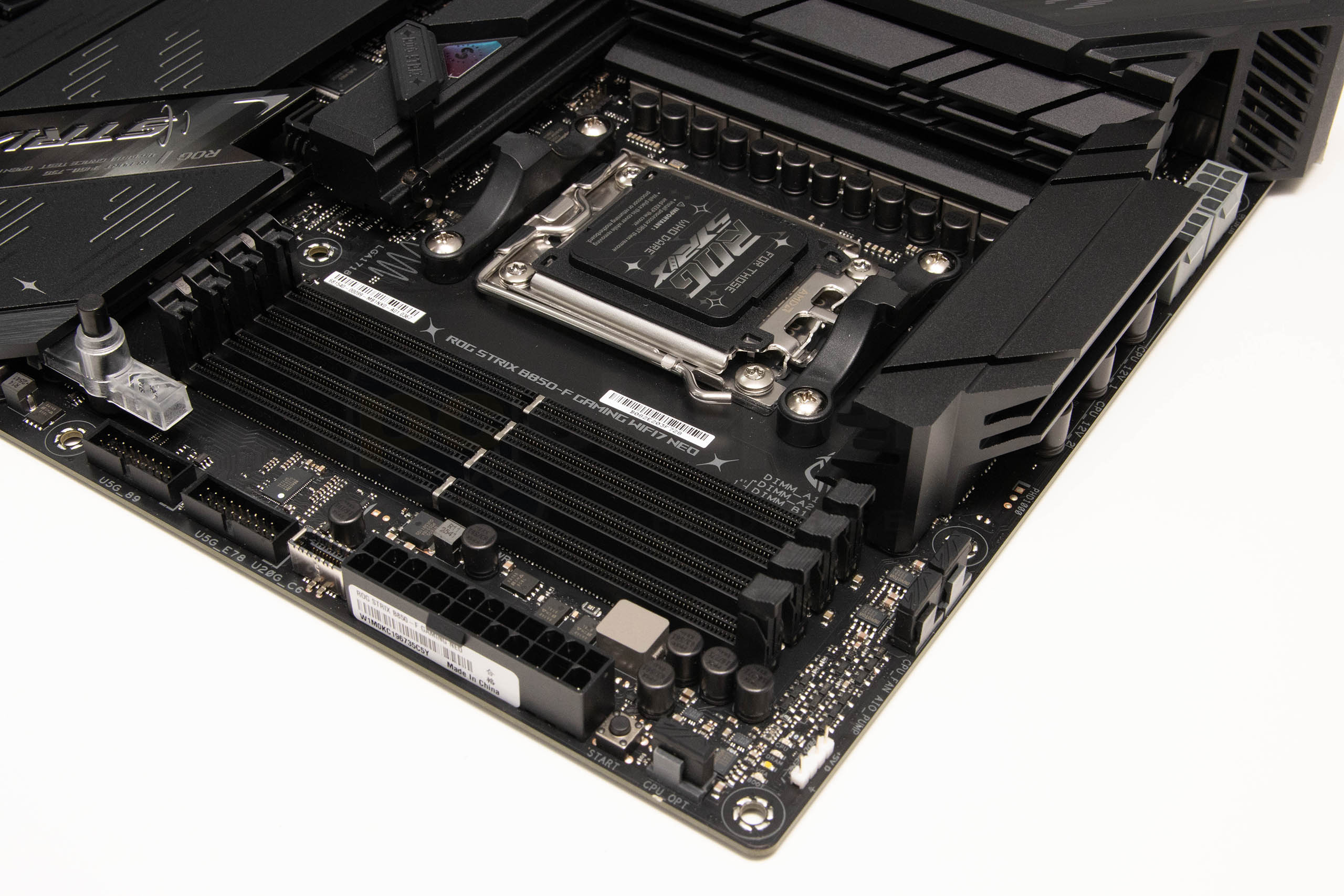

Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori. Iznad DIMM utora se nalaze dva 4-pinska konektora - jedan za CPU i drugi za AIO pumpu, a oba su pokrivena gumenim čepovima. Do njih je jednostavna POST dijagnostika s četiri malene LED-ice, a desno je ARGB konektor, još jedan 4-pinski konektor za ventilatore (CPU opt), kao i Start tipka. Ispod je 24-pinski ATX konektor, te tri interna USB headera – jedan USB 3.2 i dva USB 3.0. USB 3.2 port je propusnosti 20 Gbps. Četiri DIMM slota maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 9.000 MT/s. Podržana je DIMM i CUDIMM memorija, a podržani su i XMP i AEMP III profili. Brže i kvalitetnije komunikacijske veze s memorijom Asus naziva NitroPath, a kao i na sličnim Asus pločama podržane su i DIMM FIT i DIMM FIT Pro tehnologije koje analiziraju module za optimizaciju performansi i potencijale probleme.
Na donjem dijelu ploče nalazimo dva PCIE x16 slota, od kojih je gornji oklopljen, podržava PCIe 5.0 x16 standard te dolazi s mehanizmom za izbacivanje kartica - nema više neslavnog Q-releasea. Donji je samo izgledom x16, a riječ je o klasičnom PCIe 4.0 x4 slotu. Na lijevoj se strani, na odvojenom dijelu PCB-a nalazi audio jedinica koja je ista kao kod starijeg modela ove ploče - ROG SupremeFX 7.1. To znači da je audio CODEC Realtekov poznati ALC4080 7.1 koji podržava automatsku prilagodbu impedancije za prednje i stražnje izlaze za slušalice, 120 dB SNR za stereo reprodukciju i 110 dB SNR za snimanje, kao i jack-detection, multi-streaming, front panel jack-retasking i 32-bitnu/384-kilohercnu reprodukciju. Na čipu se nalazi srebrna metalna zaštita, a korišteni su i kvalitetni audio kondenzatori. Pored kondenzatora se nalazi i Savitechovo SV3H712 pojačalo (-90dB THD+N; SNR 110 dB). Malo iznad se nalazi i Realtekov 5-gigabitni LAN kontroler koji ima LanGuard zaštitu (osigurač). Na modelu kojeg zamjenjuje je LAN kontroler bio Intelov 2,5-gigabitni.

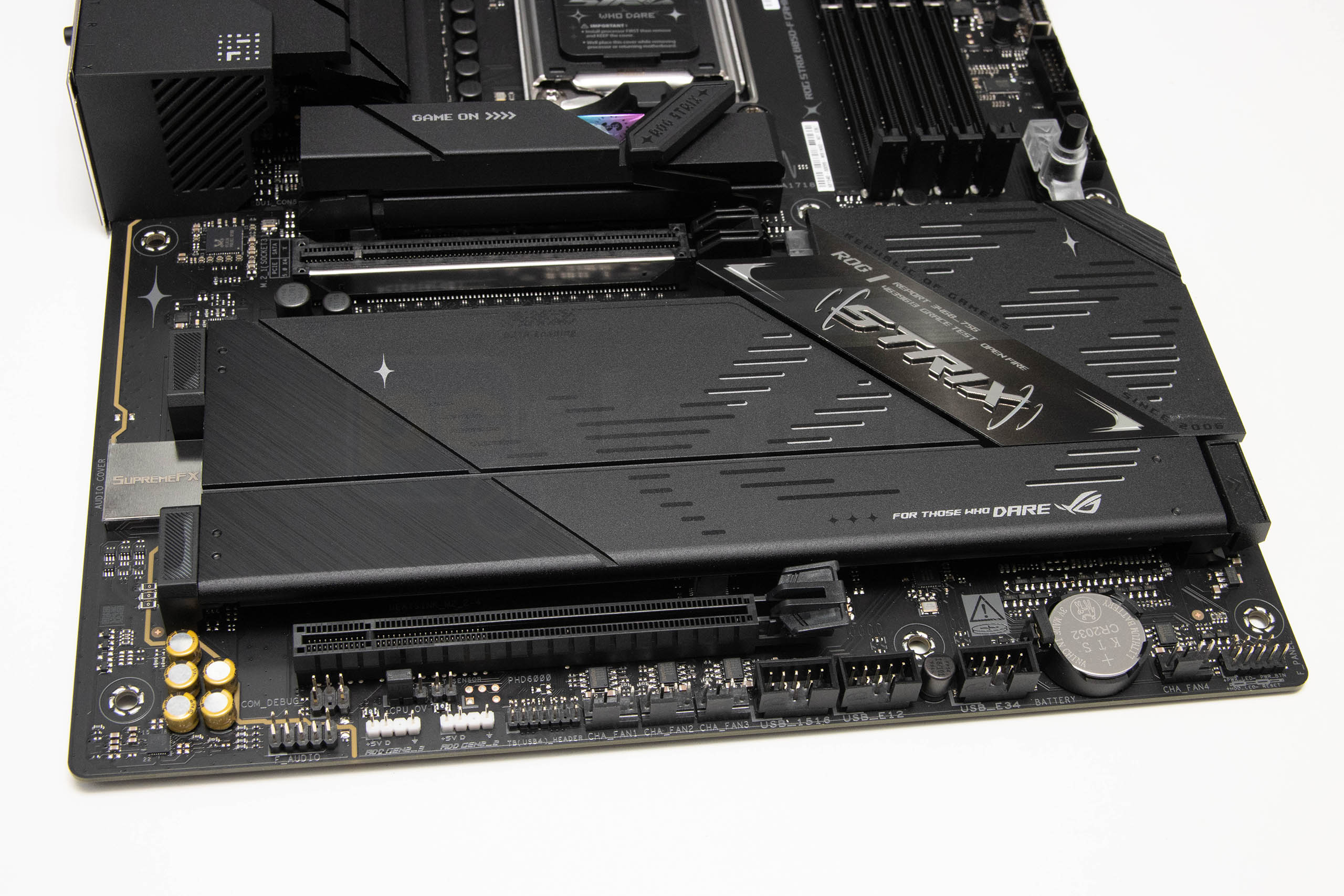

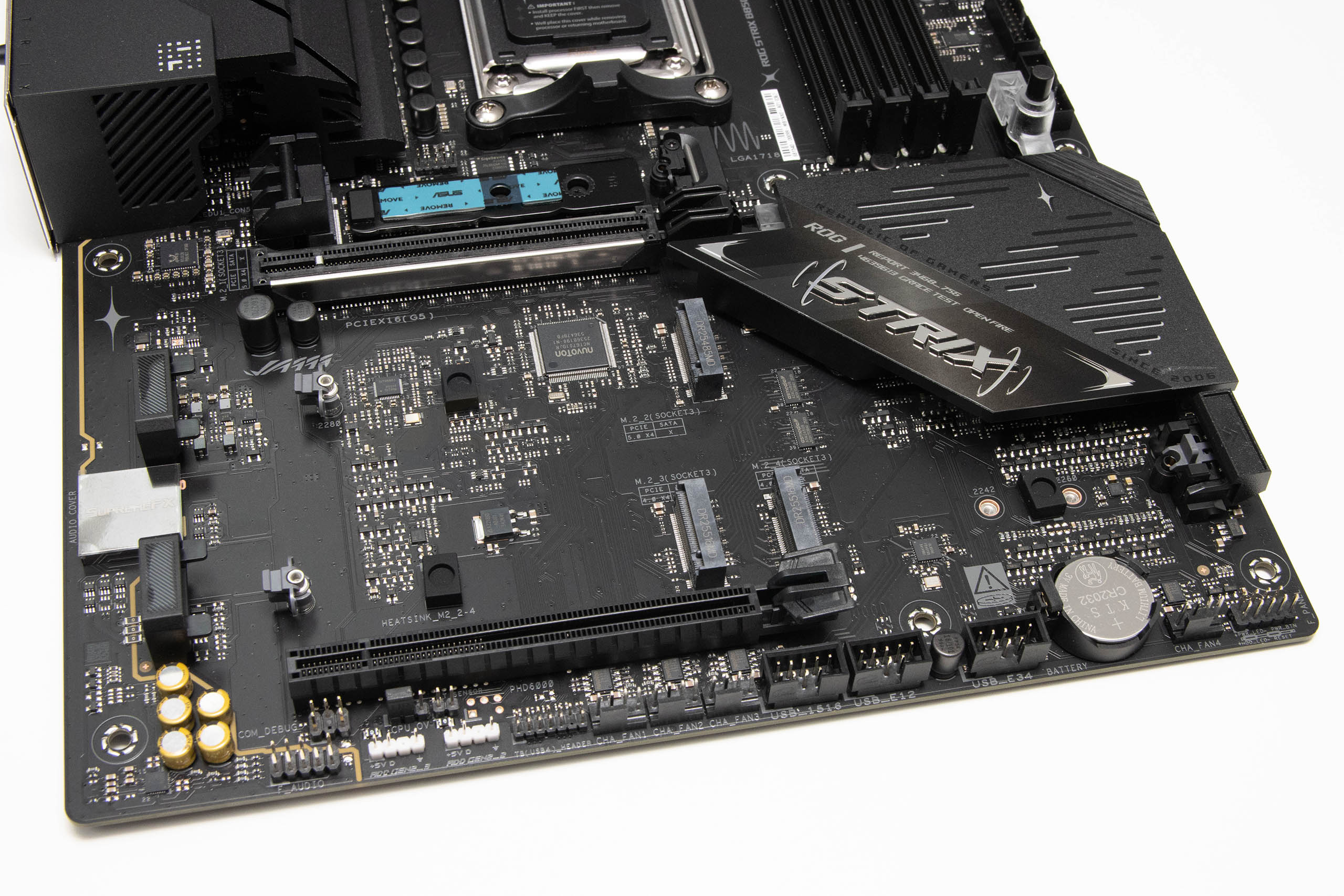

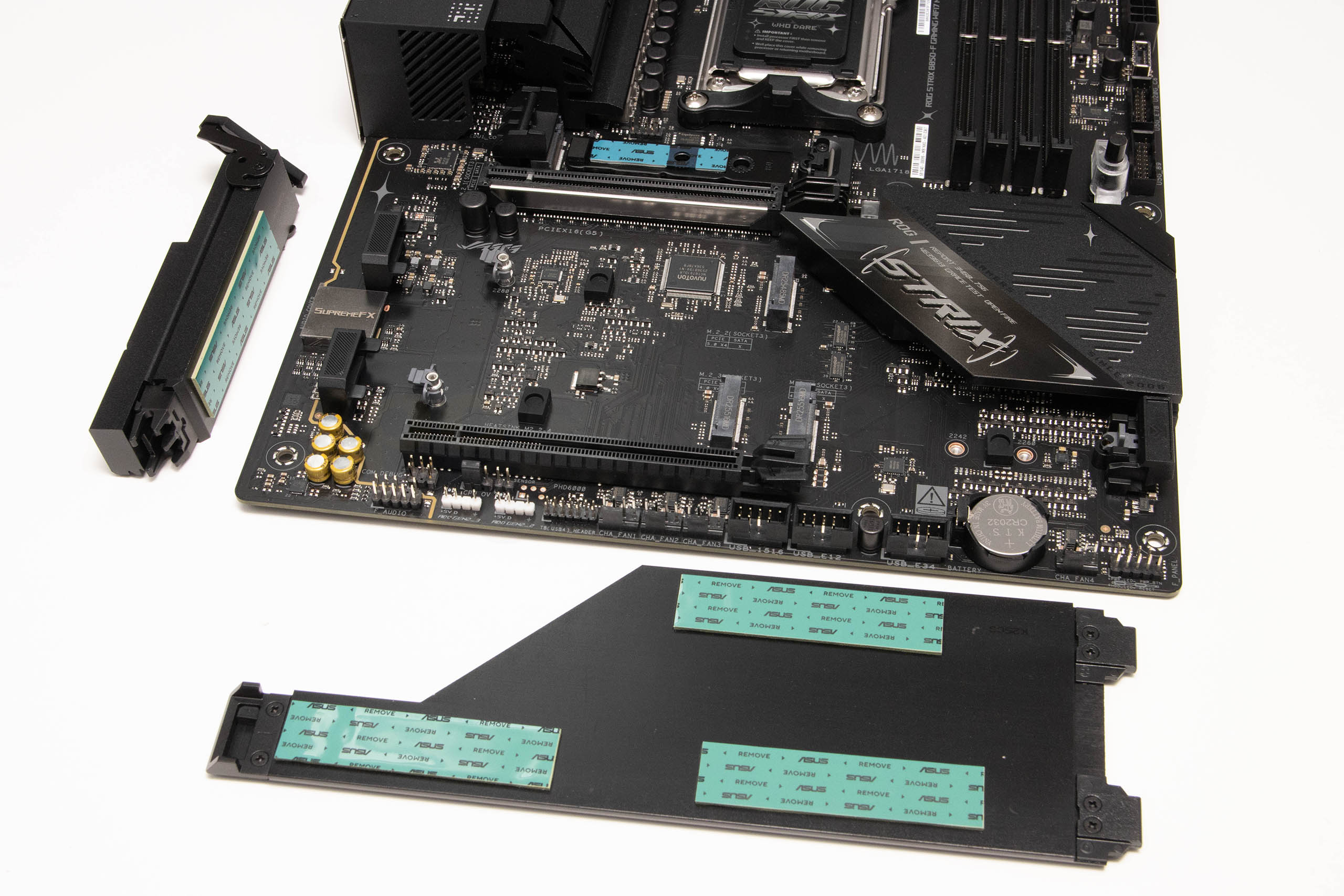

Kao što smo spomenuli ranije, hladnjak za donje M.2 slotove je objedinjen, a dodan mu je i tool-less izbaciač. Gornji ima isti mehanizam kao ranije, a osim njega na tom je slotu postavljen i donji aluminijski hladnjak. Sve M.2 pozicije imaju i termalne podloške. Četiri su M.2 slota na ploči. Procesor kontrolira M.2_1 i M.2_2 slotove, a M.2_3 i M.2_4 su pod kontrolom čipseta. Gornji i glavni, M.2_1 podržava 2242/2260 i 2280 uređaje u PCIe 5.0 x4 modu rada, dok M.2_2 podržava 2280 uređaje u istom PCIe 5.0 x4 modu rada, ali svoje resurse dijeli s dva USB4 (40Gbps) porta. M.2_3 podržava 2280 uređaje u PCIe 4.0 x4 modu rada, a M.2_4 podržava 2242/2260 i 2280 uređaje u PCIe 4.0 x4 modu rada ali resurse dijeli s PCIE x16 (G4) slotom. Uz to, tu su i dva SATA 6 Gbps porta.
ROG Strix B850-F Gaming WiFi7 Neo - drugi dio

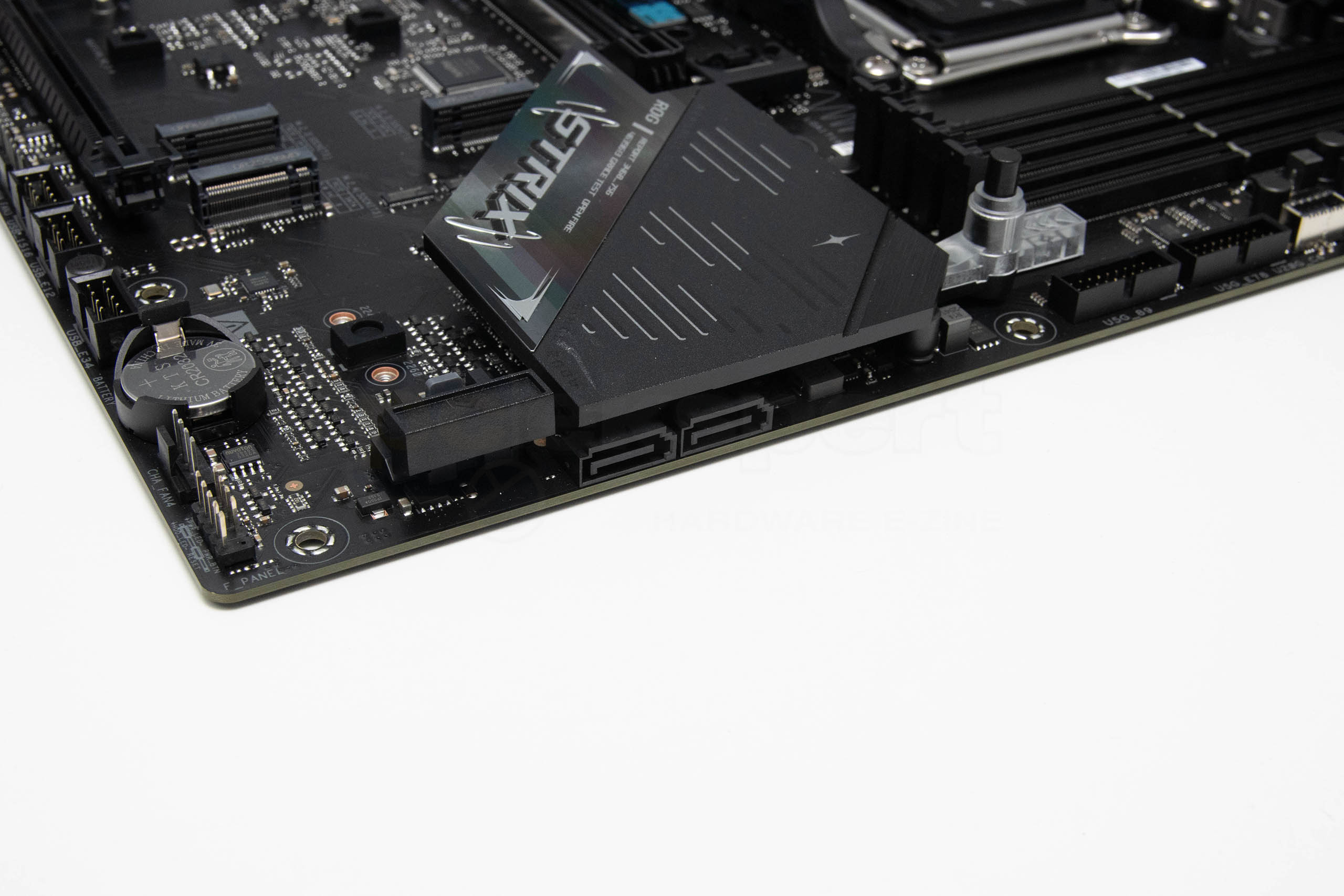

Na donjem su se rubu ploče smjestili svi uobičajeni headeri i konektori – Front Audio, COM Debug, dva ARGB headera za LED dodatke, CPU overvoltage jumper, pinovi za temperaturni senzor, TB (USB4) header, tri interna USB 3.0 headera, četiri 4-pinska konektora za sistemske ventilatore, baterija i header prednjeg panela. B850 čipset je smješten pod hladnjakom solidne veličine, a prema očitanju senzora, njegova je maksimalna temperatura iznosila 48,3°C.

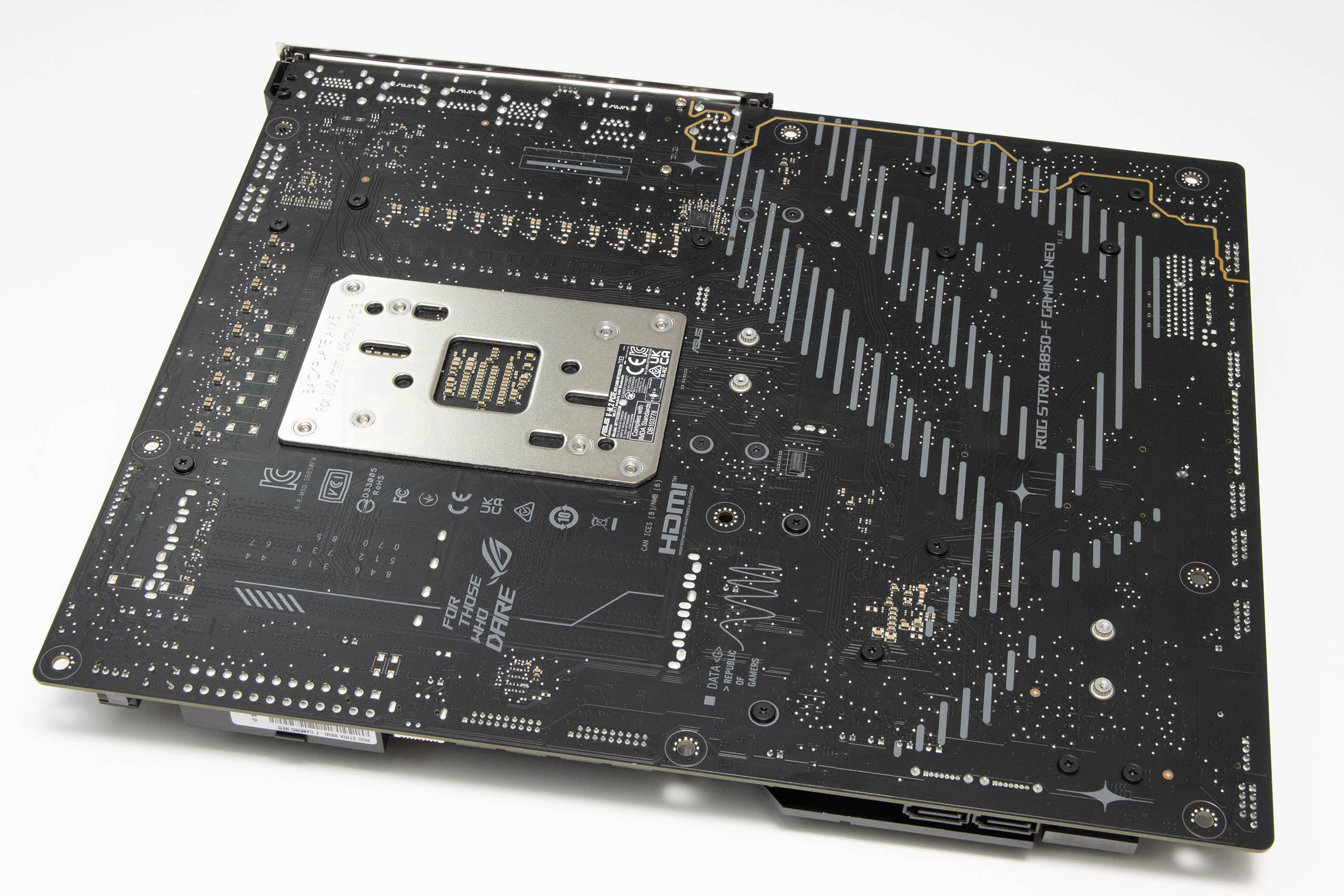

Donja strana ploče je crna sa sivim šarama i relativno je jednostavna - nema tu bitnijih elektroničkih komponenata kao na nekim drugim modelima. U donjem se dijelu nalazi ROG logo, na desnoj strani je vidljiva linija koja razdvaja audio jedinicu, tj. njezin dio PCB-a, a lijevo gore je natpis For those who dare.

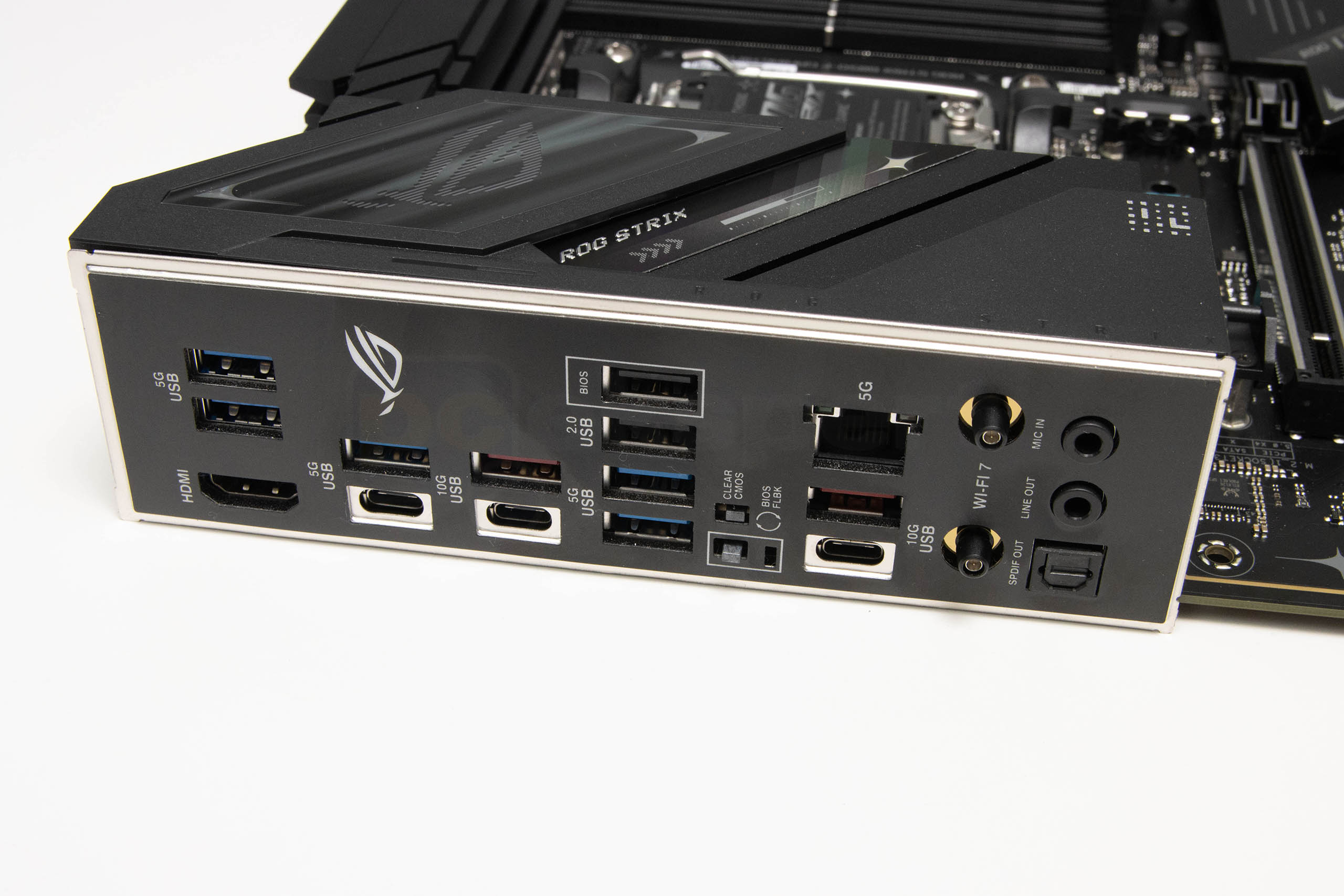

Stražnji I/O panel je sasvim solidno opremljen i uključuje:
2 x USB Type-C 10 Gbps porta
1x USB Type-C 5 Gbps port
4 x USB Type-A 10Gbps portova
5 x USB Type-A 5Gbps ports
2 x USB 2.0 Type-A
1 x HDMI port
1 x Wi-Fi modul
1 x Realtek 5Gb Ethernet port
2 x Audio jacka
1x optički S/PDIF izlaz
1 x BIOS FlashBack tipku
1 x Clear CMOS tipku
Zanimljivost je kako ova ipak poprilično dobro opremljena ploča nema 40 Gbps USB portove, i to je ostalo rezervirano za jače X870 modele. Kao i kod modela kojeg zamjenjuje, Neo model zadržava MediaTekov MT7925 WiFi 7 modul, koji podržava tri frekvencijska spektra (2,4/5/6 GHz) i 160 MHz kanale. Tu je jasno i podrška za Bluetooth v5.4. Prijem signala kod ovog Realtekovog kontrolera je sasvim solidan i na etaži iznad routera se spajao teoretskom brzinom od 408/288 Mbps.
Ploča je solidno opremljena i internim konektorima pa na njoj nalazimo ukupno sedam 4-pinskih za ventilatore i vodene pumpe, a tu su i tri A-RGB LED headera. Ventilatorima možemo precizno upravljati uz pomoć Armoury Cratea a podržana je i AI Cooling II tehnologija. Kvaliteta izrade je kao i uvijek kod ROG Strix proizvoda na visokom nivou, korištene su kvalitetne komponente, zaštite, 8-slojni PCB i sve Asuosvo inženjersko znanje.

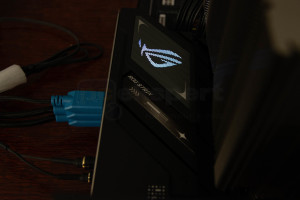

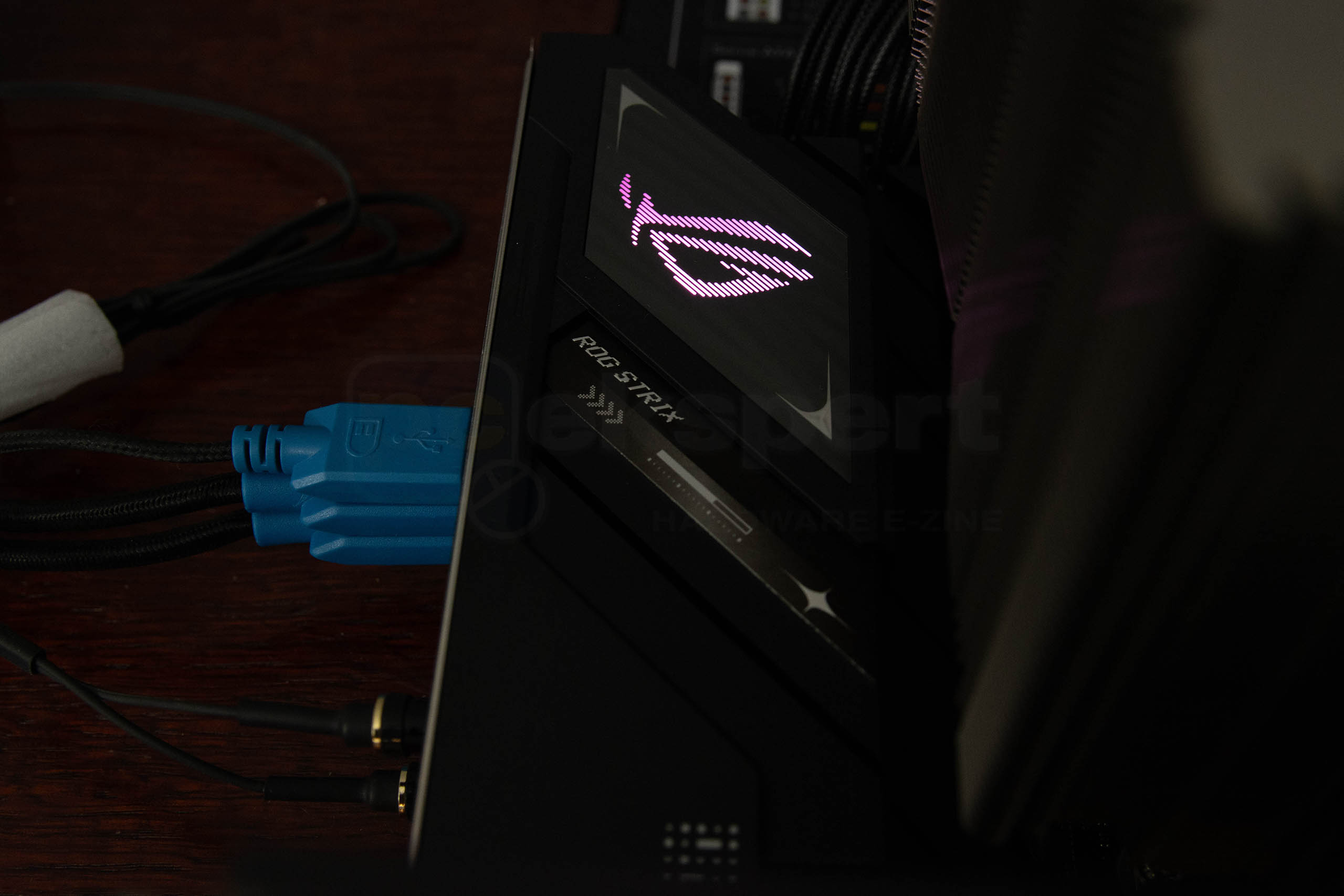

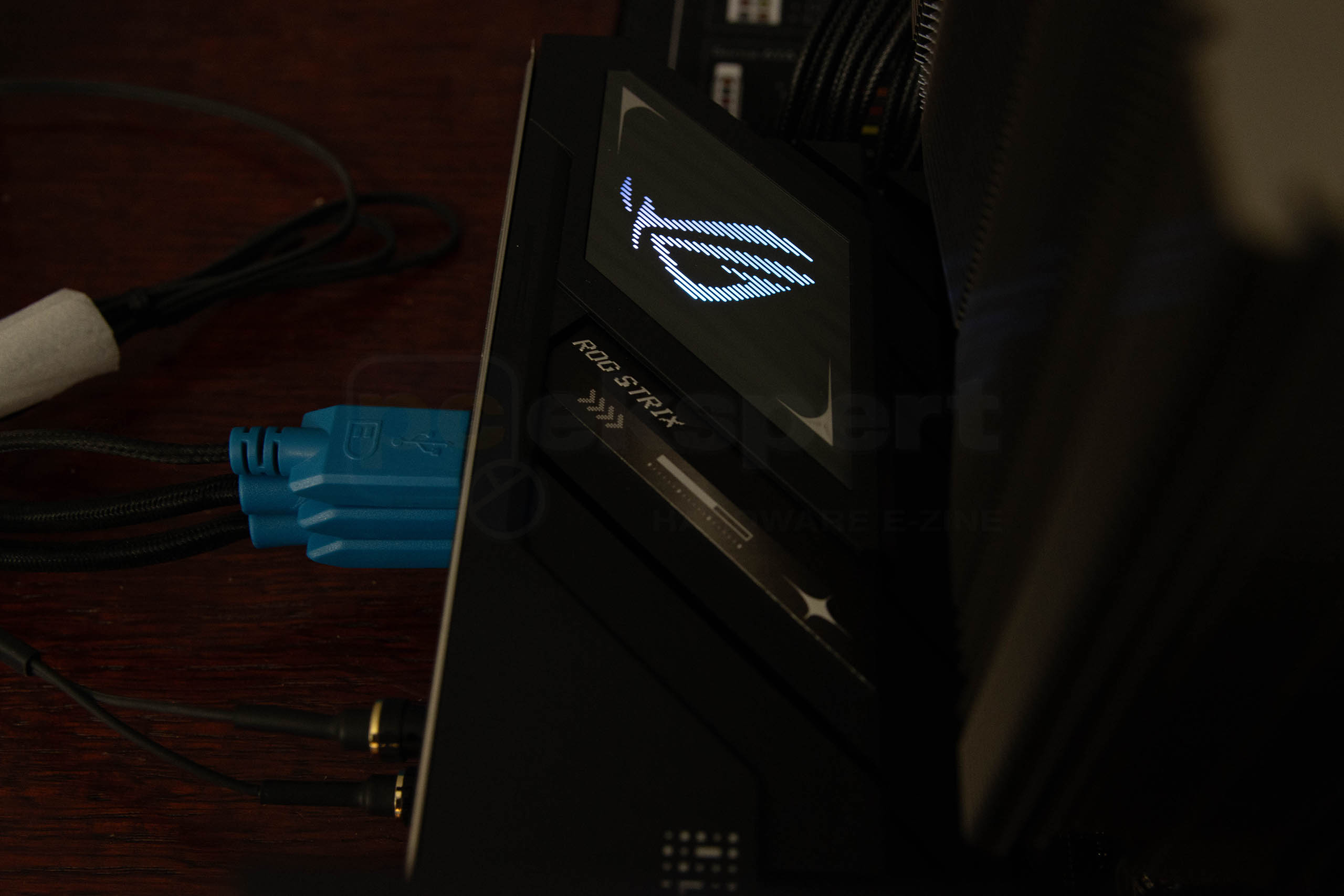

Osvjetljenje ploče je relativno jednostavno, jedan je ROG logo na poklopcu stražnjeg I/O panela koji svijetli u ARGB LED bojama. Na ploči se nalaze i tri ARGB LED headera za LED trake i dodatke, a sve je moguće i sinkronizirati unutar Aura Sync sučelja u Armoury Crateu.

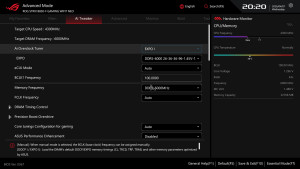

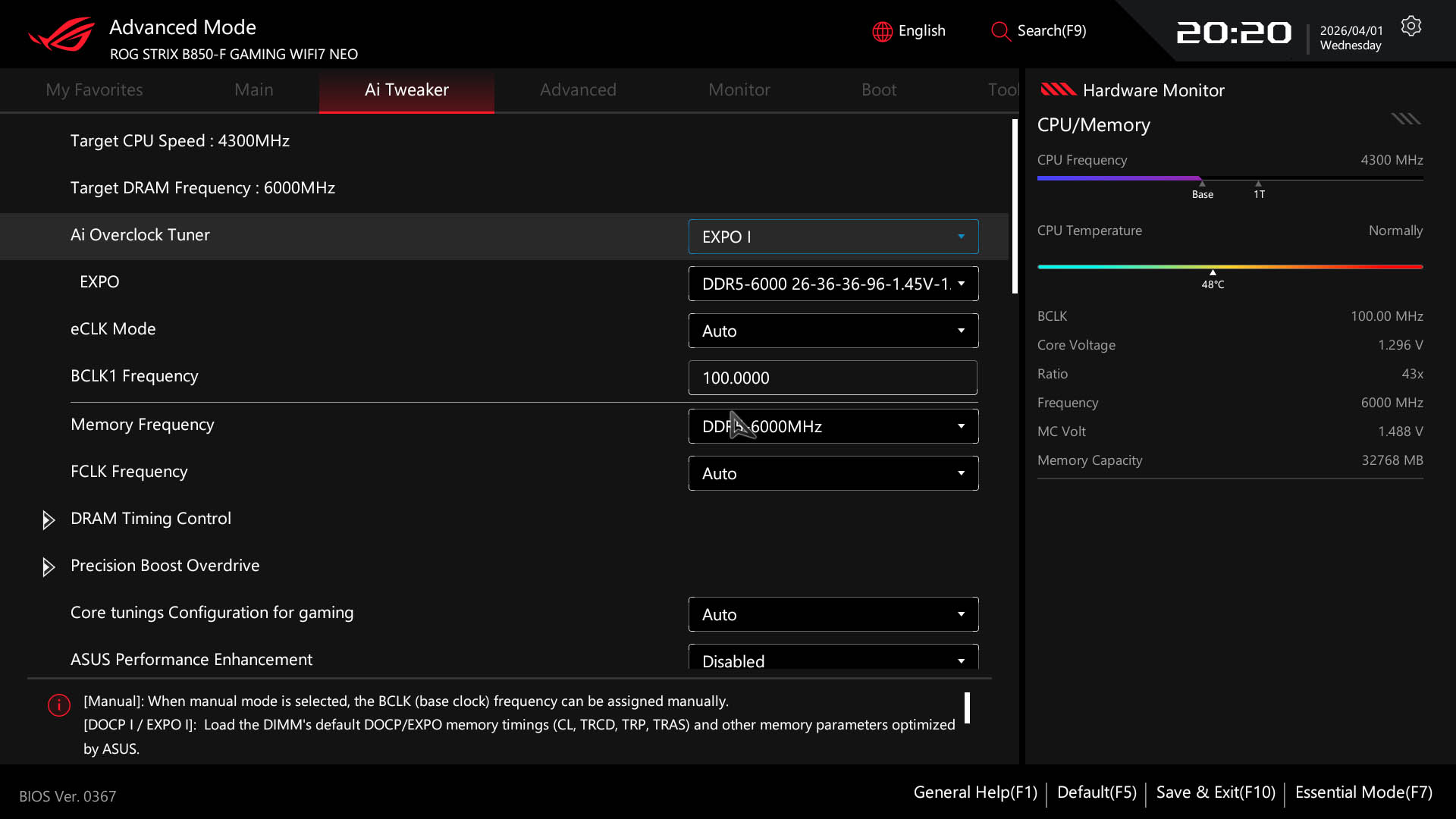

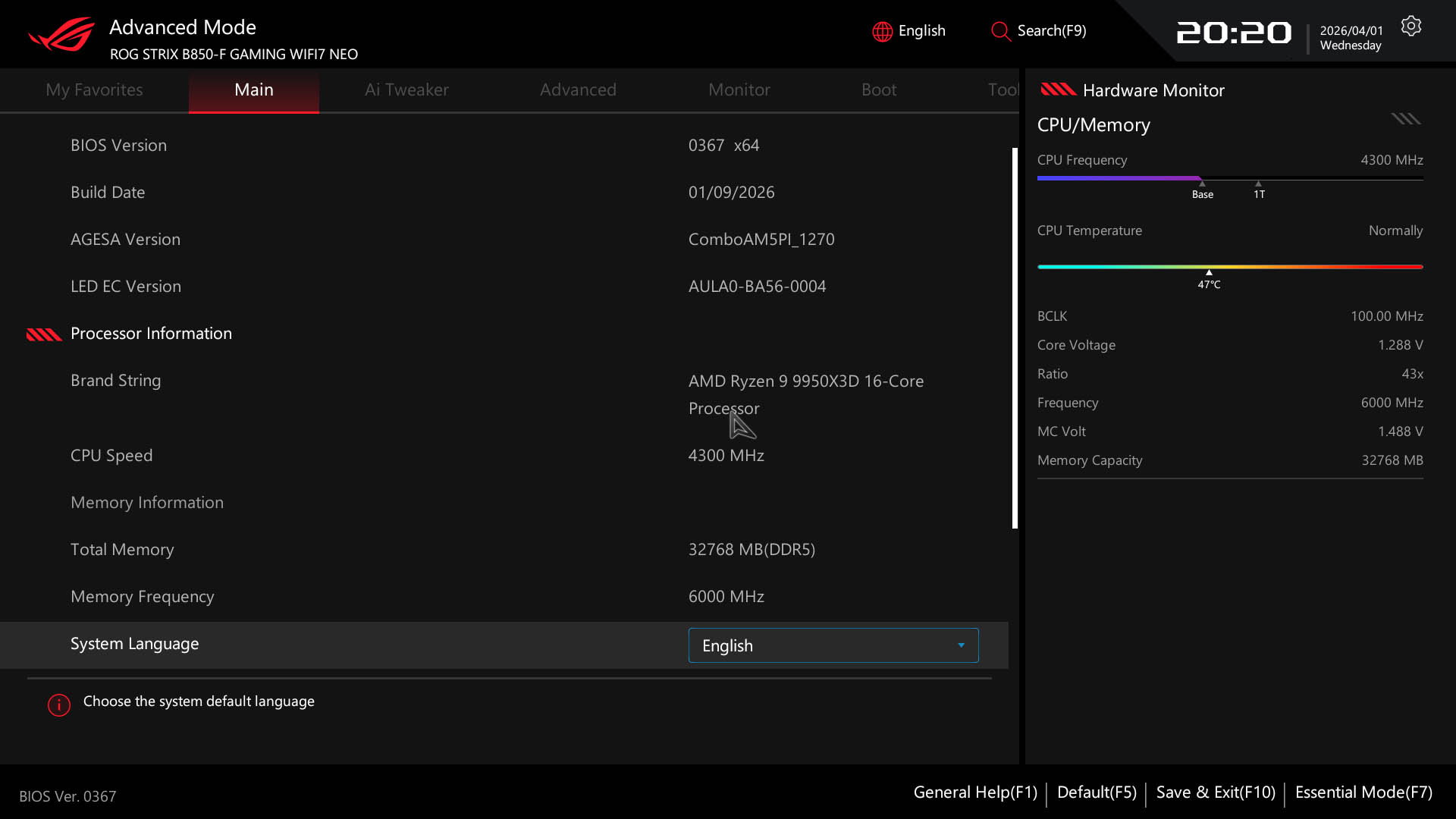

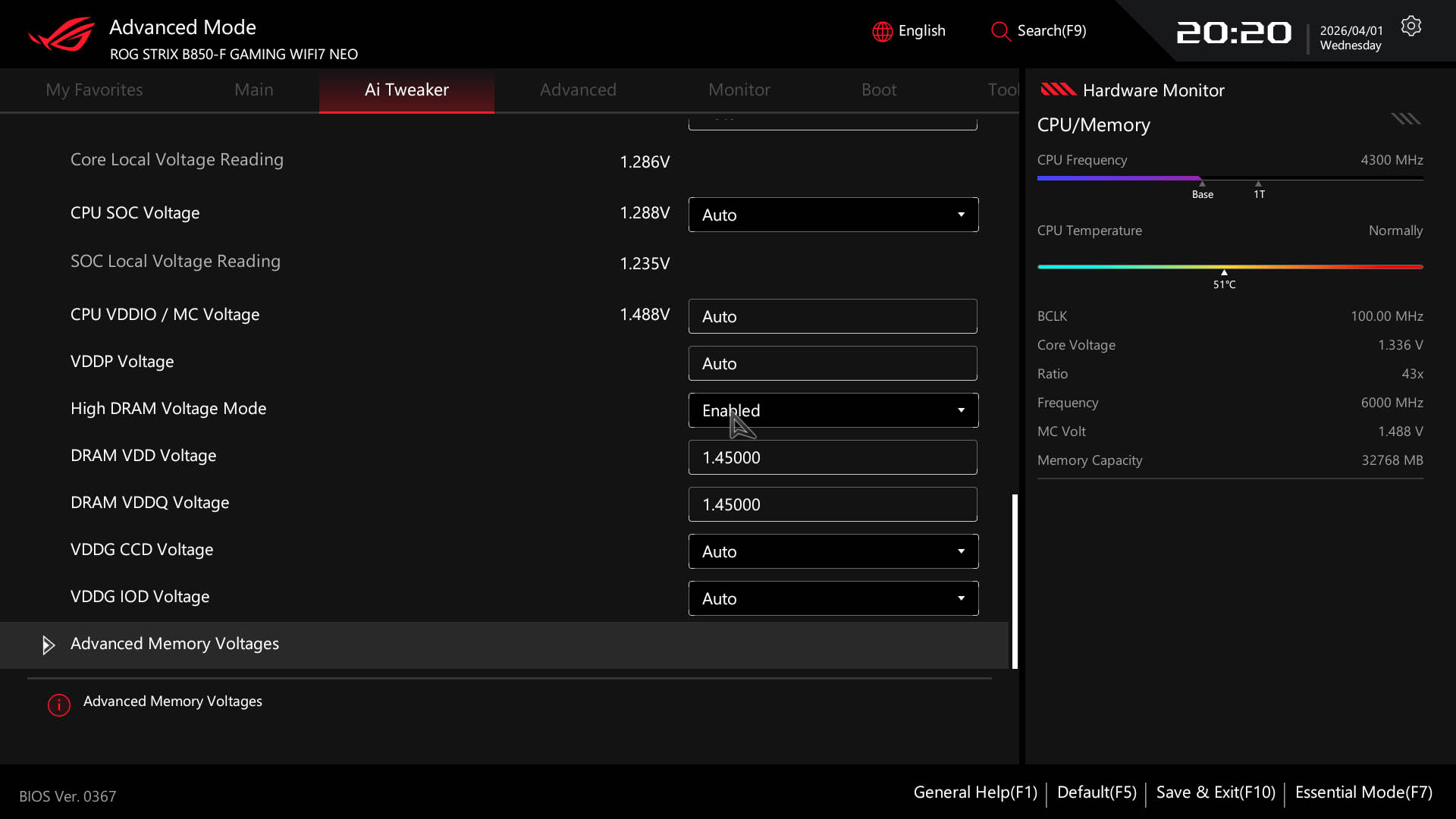

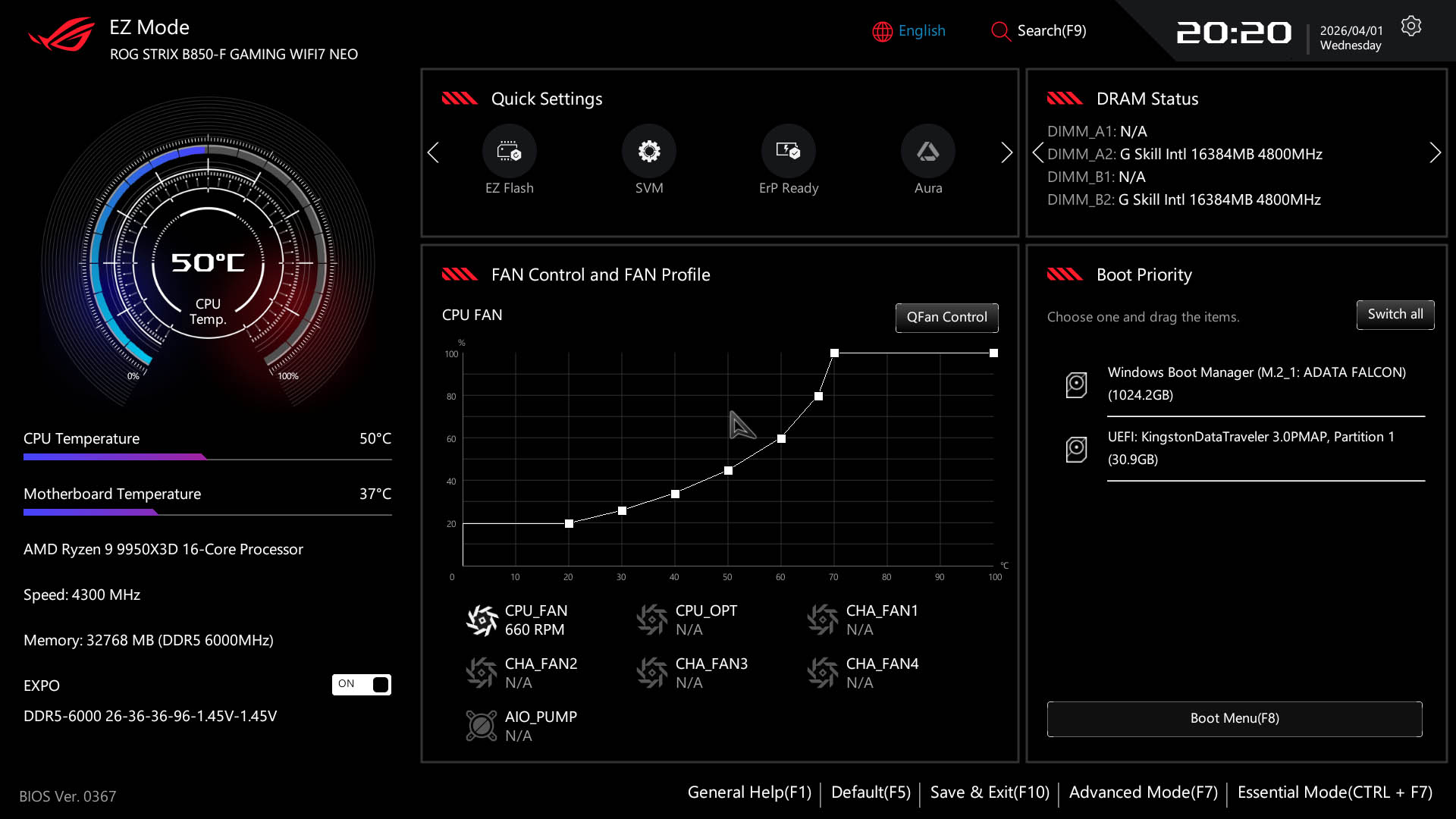

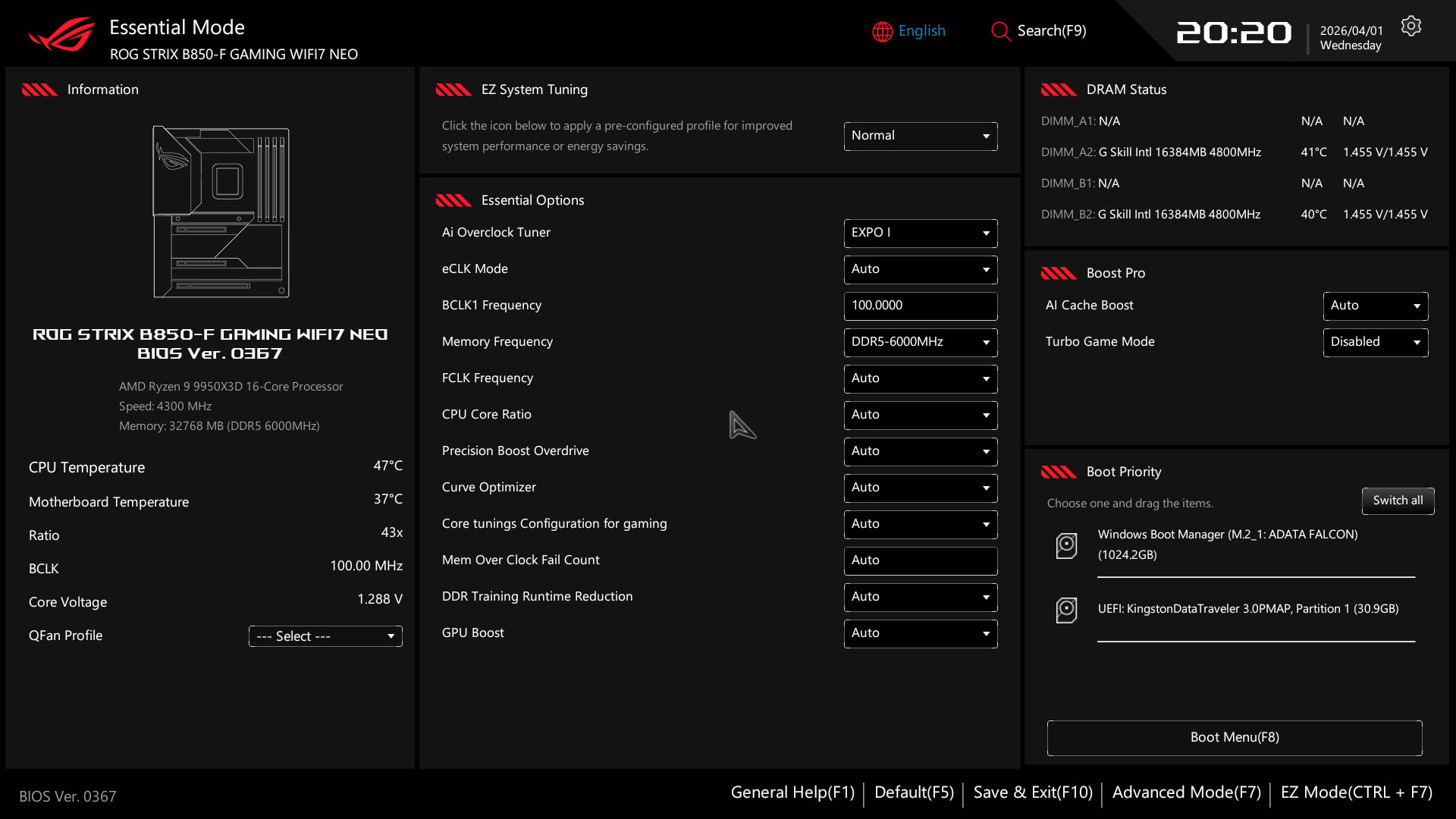

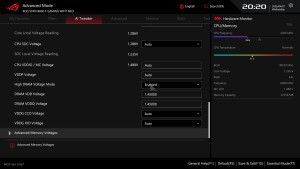

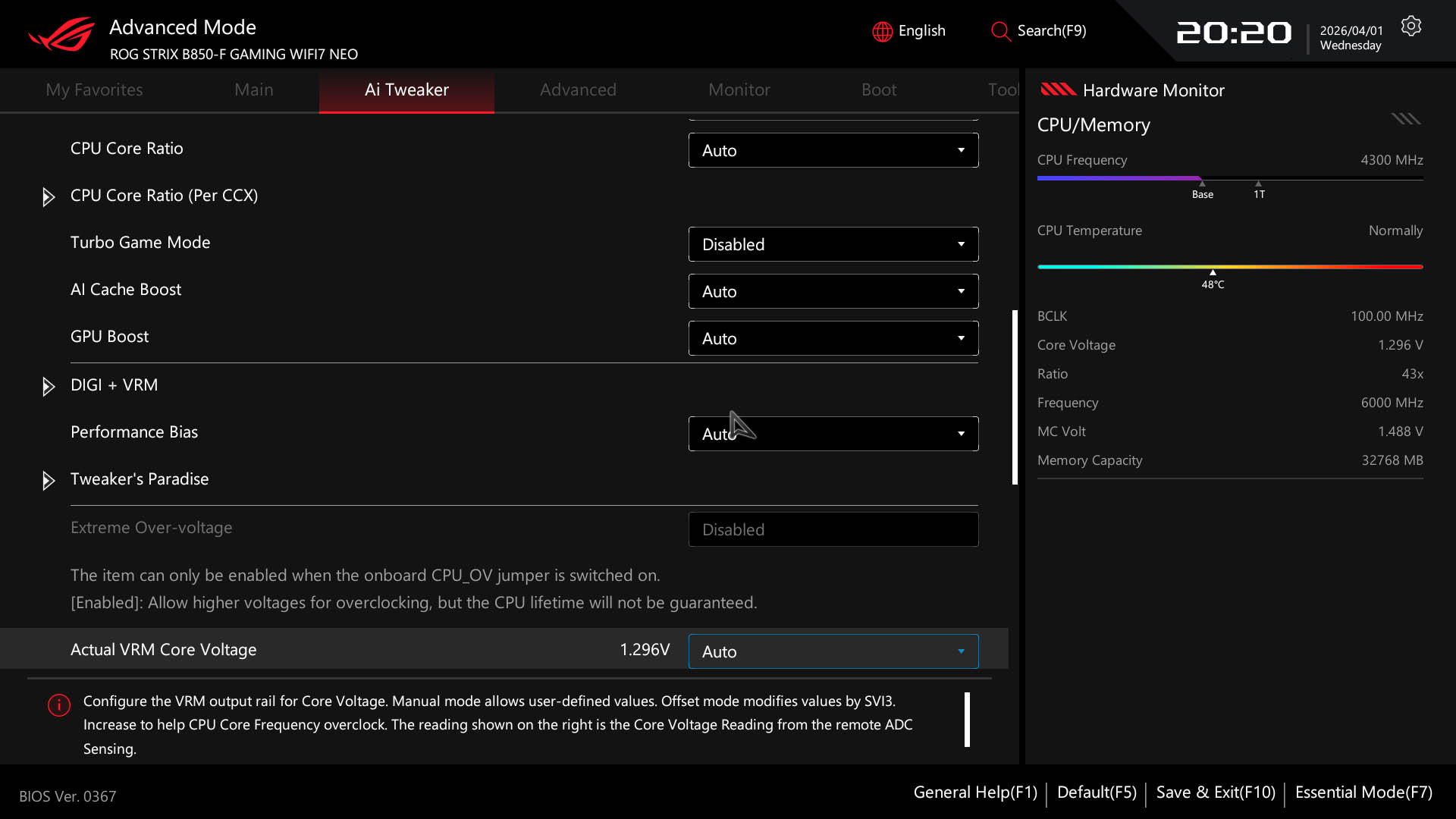

UEFI sučelje BIOS-a je redizajnirano u odnosu na model koji zamjenjuje, a kao što znamo, na Neo pločama je i BIOS čip nadograđen s 32 na 64 MB. Sučelje je malo drugačije no opet dovoljno poznate logike, te se lagano snaći. Bogato je opcijama te ima ROG Strix temu. I ovdje imamo novi Essential mod koji smo vidjeli i kod ostalih Neo ploča, uz standardna sučelja EZMod i Advanced mod. AI Tweaker je prepun opcija za tweakanje i overclocking (PBO, Core Ratio, DIGI+ VRM, Tweaker’s Paradise, Core Flex itd. Sve je kao i uvijek kod ROG Strix ploča vrlo bogato.

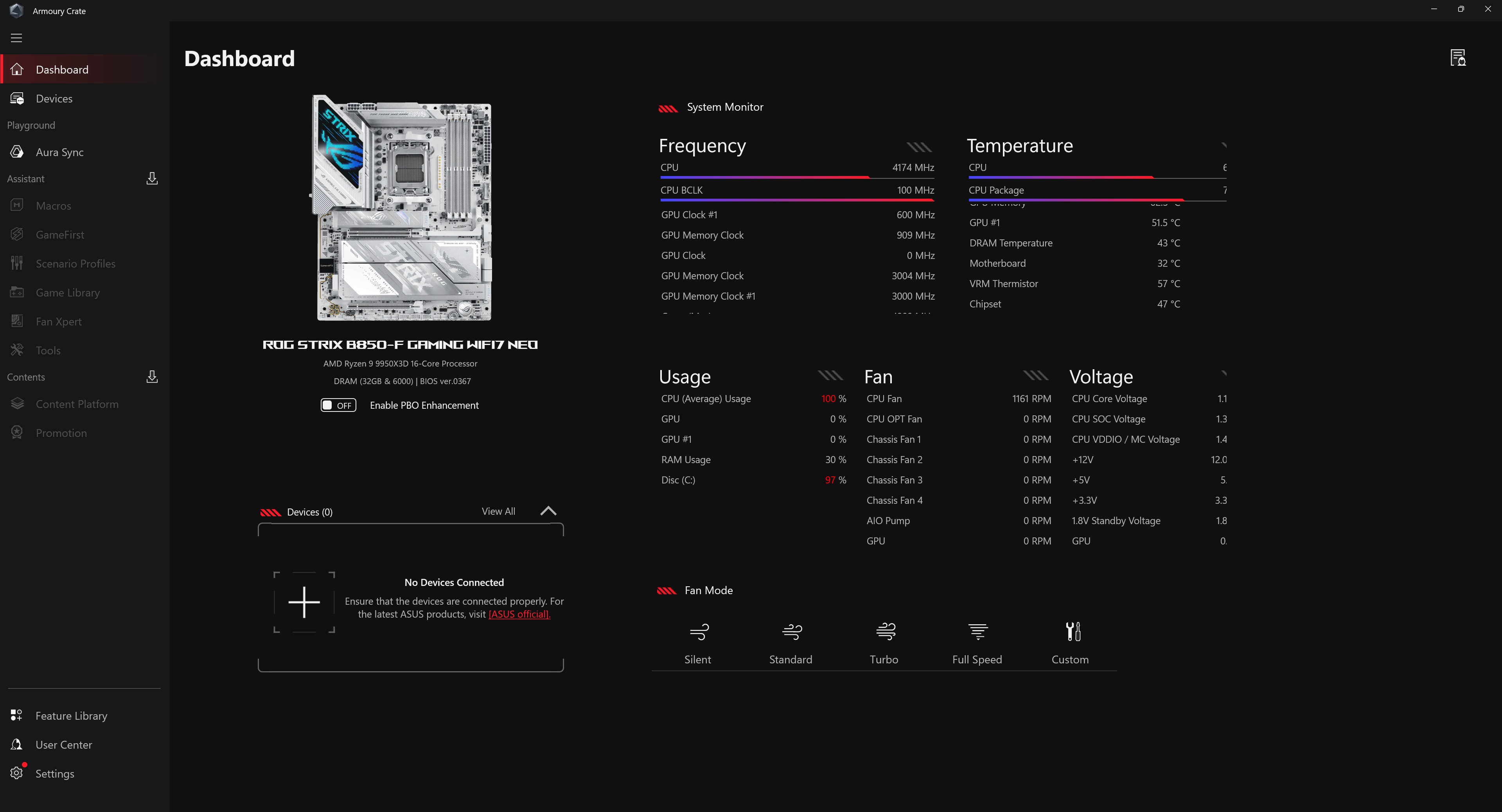

Sa softverske strane tu je poznati Armoury Crate, koji je centralni hub iz kojeg sve kontroliramo Osim njega, tu su i ROG CPU-Z, Dolby Atmos, HWiNFO, Adobe Creative Cloud (trial), Norton 360 for Gamers (60 dana trial), WinRAR (40 dana trial), TurboV Core itd. ASUS donosi i niz AI Advisor mogućnosti kao što su AI Overclocking, AI Cooling II (one-click fan tuning) te AI Networking II.
Test sistem, način testiranja i overclocking
Test sistem
Test sistem :: Hardware
Matična ploča
ASUS ROG Strix B850-F Gaming WiFi7 Neo; BIOS: 0367

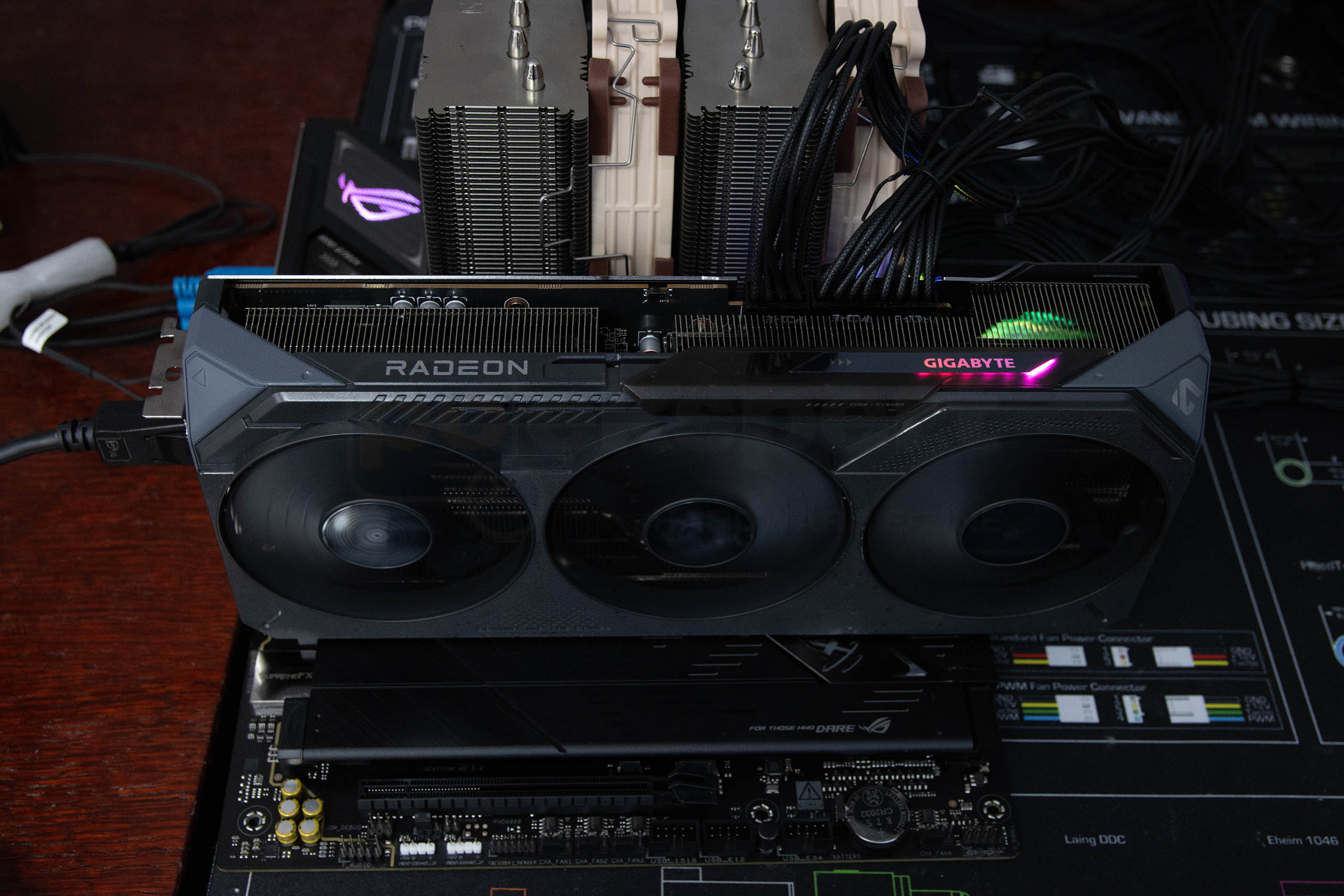

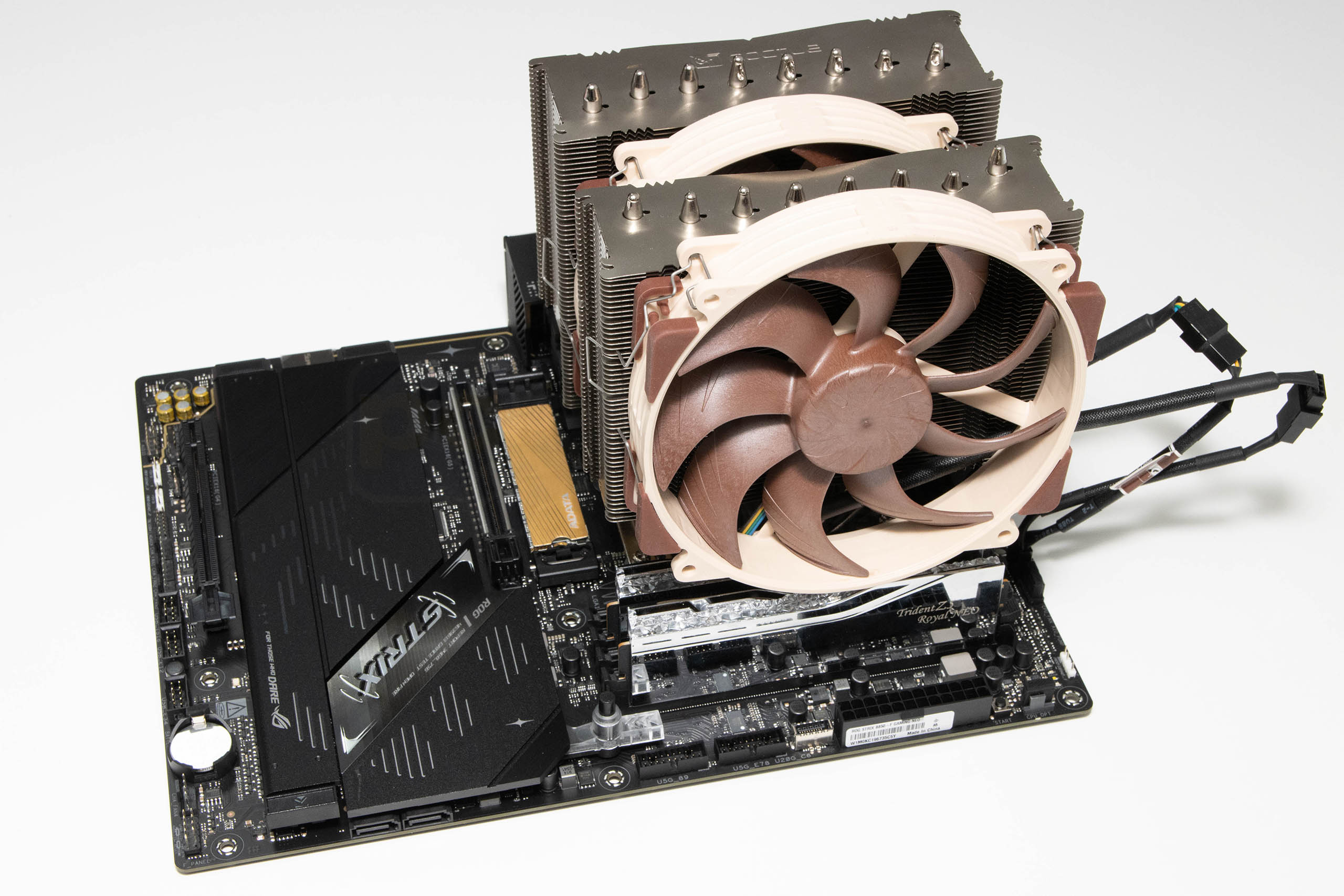

Testirali smo uz pomoć AMD-ovog moćnog Ryzena 9 9950X3D, standardne G.Skill Trident Z5 RGB F5-6000J3038F16GX2-TZ5N memorije, Gigabyte Radeon RX 9070 XT Gaming OC grafičke kartice i ostalog već poznatog hardvera kojeg možete vidjeti u tablici. Procesor je hlađen Noctuinim D15 G2 hladnjakom. Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i grafičkih benchmarka. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu.
Overclocking
Koristili PBO opciju koja se pokazala kao najbolji izbor za overclocking, a s podešavanjem se BCLK-a nismo pretjerano igrali. Ryzen 9 9950X3D ionako ima ograničene OC mogućnosti, i nema ga pretjeranog smisla tjerati iznad tvorničkih postavaka s konvencionalnim hlađenjem.
Rezultati testiranja
Rezultati testova
UL test
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Sapphire Pure X870A WiFi7,ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="17741,17397,17353,17214,17053" colors="blue,orange,blue,blue,blue" height="400"]
Blender
[ichart headers="ID, Time (s)" title="Gooseberry Benchmark (sekunde, manje je bolje)" labels="Gigabyte X870E AERO X3D Wood,ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS ROG Crosshair X870E Dark Hero" values="240.04,244.43,247.25,245,248.74" colors="blue,blue,blue,orange,blue" height="400"]
Cinebench R24
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Strix B850-F Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="2327,2325,2297,2278,2249" colors="blue,orange,blue,blue,blue" height="400"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="138,138,136,132,132" colors="orange,blue,blue,blue,blue" height="400"]
Cinebench R26
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="Gigabyte X870E AERO X3D Wood,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Strix B850-F Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="9855,9653,9618,9519,9423" colors="blue,blue,orange,blue,blue" height="400"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1C" labels="Gigabyte X870E AERO X3D Wood,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Strix B850-F Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="755,752,750,742,733" colors="blue,blue,orange,blue,blue" height="400"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="Gigabyte X870E AERO X3D Wood,ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="564,562,562,552,544" colors="blue,orange,blue,blue,blue" height="400"]
Sasvim solidni rezultati koji ne odskaču previše od ostatka uspoređenih ploča.
Zagrijavanje procesora @ Noctua D15 G2
[ichart headers="ID,Load (°C)" title="Maximum Temperature" htitle="Load (°C, manje je bolje)" labels="ASUS ROG Strix B850-F Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="80.8,81.4,82.8,84.1,86.6" colors="red,blue,blue,blue,blue" height="400" min="0"]
[ichart headers="ID,Load (°C)" title="Average Temperature" htitle="Load (°C, manje je bolje)" labels="Sapphire Pure X870A WiFi7,ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="77.5,78.7,80.4,81.7,84.4" colors="blue,red,blue,blue,blue" height="400" min="0"]
Ploča je kao što vidimo izvukla sasvim solidne performanse iz procesora, a pri tom se procesor nije pretjerano ni zagrijavao.
Zaključak
ASUS je kao što znamo početkom godine osvježio svoju ponudu ploča za AMD Ryzen procesore i postojećim modelima u naziv dodao sufiks Neo. Te nove ploče donijele su manje promjene u dizajnu i opremi, uz poneki nadograđeni kontroler i kao najveću novost 64 MB BIOS s novim UEFI sučeljem. Ploče su osvježene i modernizirane kako bi spremne dočekale Zen 6 procesore. Premda nije isključeno ni da će se i za njih pojaviti još novije ploče.
ROG Strix B850-F Gaming WiFi7 Neo je ploča za sve koji žele maksimalnu opremu i mogućnosti, a žele se zadržati na jeftinijem B850 čipsetu. Ovaj model donosi solidnu VRM jedinicu, dobre rashladne mogućnosti, dovoljno M.2 slotova, WiFi7 i 5 Gbps LAN, a jedino što fali je 40 Gbps USB. S cijenom od oko 330 € u njemačkim dućanima informatičke opreme nije ni pretjerano "budget friendly", no ipak je riječ o jednoj od najopremljenijih B850 ploča. Ako vam kojim slučajem ne trebaju novotarije koje ova ploča donosi, možda će vam biti zanimljiv podatak da ROG Strix B850-F Gaming WiFi model trenutačno košta oko 220 €!
