ASUS ROG Strix X870E-A Gaming WiFi7 Neo recenzija

U lab nam je sletjela još jedna Neo matična ploča iz Asusa. Ovaj put je na redu za recenziju ROG Strix X870E-A Gaming WiFi 7 Neo ploča koja donosi potpuno sivo-bijeli dizajn s ARGB LED rasvjetom na poklopcu VRM hladnjaka, 20-faznu napojnu jedinicu s 90-amperskim SPS-ima, USB4 portove, WiFi7 i 5 Gbps ethernet, ROG SupremeFX 7.1 zvuk, kao i niz AI mogućnosti. Naravno, tu je i i 64 MB BIOS čip s novim UEFI sučeljem kao i povratak na mehanički izbacivač za grafičke kartice što su i karakteristike Neo ploča.

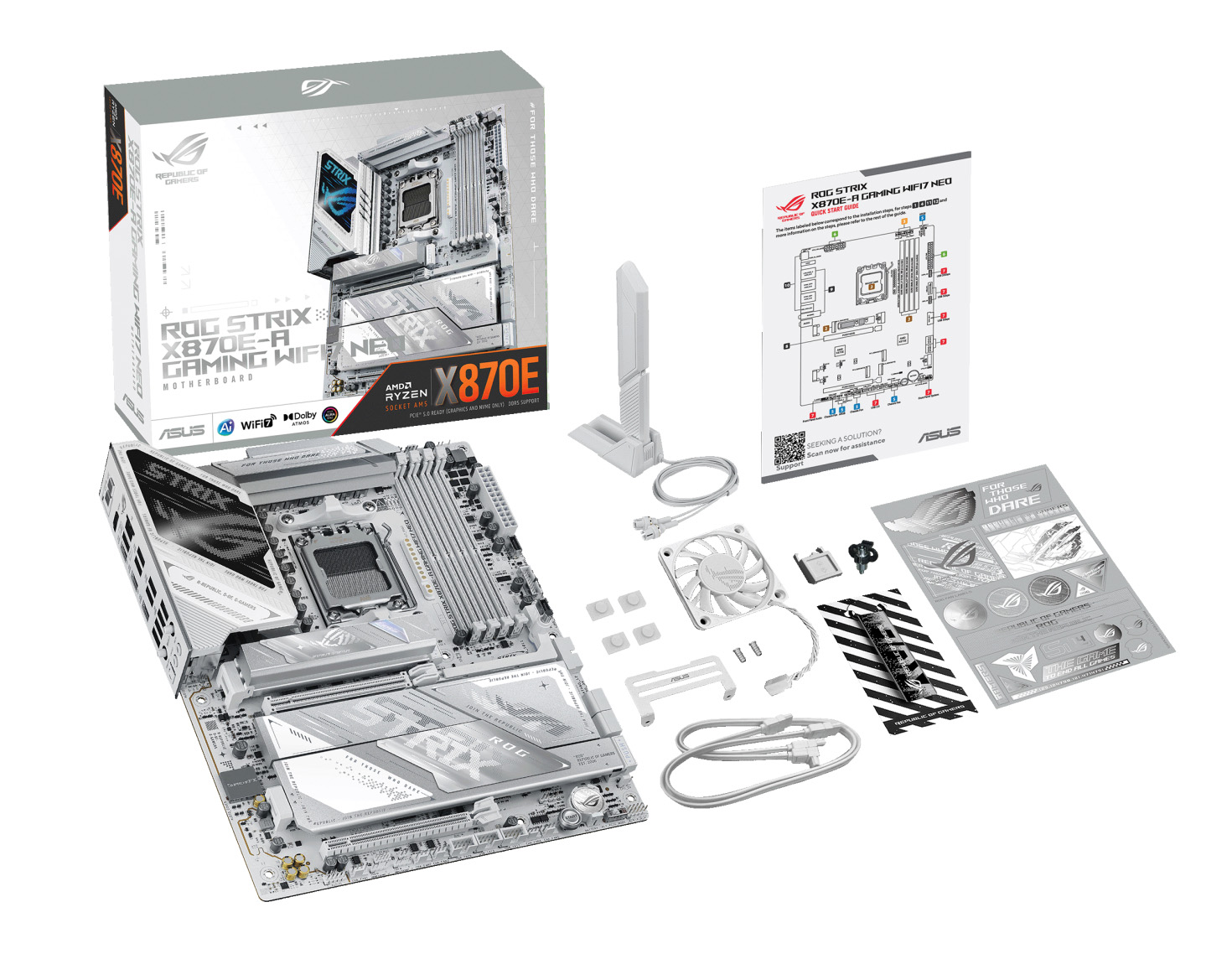

U videu otpakiranja ste mogli vidjeti da je ploča smještenu kutiju s tipičnim ROG Strix dizajnom koji je sličan kao i u dosadašnjim serijama, te je u svijetloj, tj. bijelo-sivoj varijanti baš kao i ploča. Ploča je kao i uvijek smještena u najlonsku antistatičku vrećicu te položena na kartonsko ležište, a ispod kojeg se nalazi bundle koji je dostojan jedne ROG Strix ploče i u kojem se nalazi:

• 2 x SATA 6Gb/s kabela
• 1 x DDR5 držač za ventilator
• 1 x paketić vijaka za kit za hlađenje
• 1 x ROG pomoćni ventilator promjera 60 milimetara
• 1 x ASUS WiFi Q-Antenna
• 1 x M.2 Q-Latch paketić
• 1 x M.2 Q-Slide paketić
• 1 x ROG privjesak za ključeve
• 1 x ROG Strix naljepnice
• 4 x M.2 gumice
• 1 x vodič za brzo korištenje

U originalnom izdanju X870 ploča nije postojao X870E-A model, nego samo X870-A kojeg smo i testirali. Znamo da je razlika između E i non-E modela u činjenici ima li jedan X870 čip ili dva, pa je u ovoj generaciji ploča nadograđena i više se približila X870E-E modelu po količini opreme i I/O mogućnostima. S dizajnerske strane nadograđuje dizajn X870-A modela, ali donosi potpuno bijelo-sivu izvedbu, dok je stariji model imao dosta crnih elemenata (DIMM, ATX itd.). Vizualno je ovo znatno ljepša ploča jer je sve ujednačeno, a jedini tamni element je pokrov ARGB LED rasvjete.

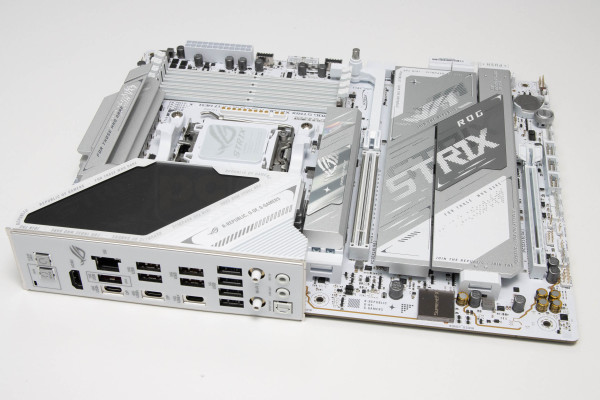

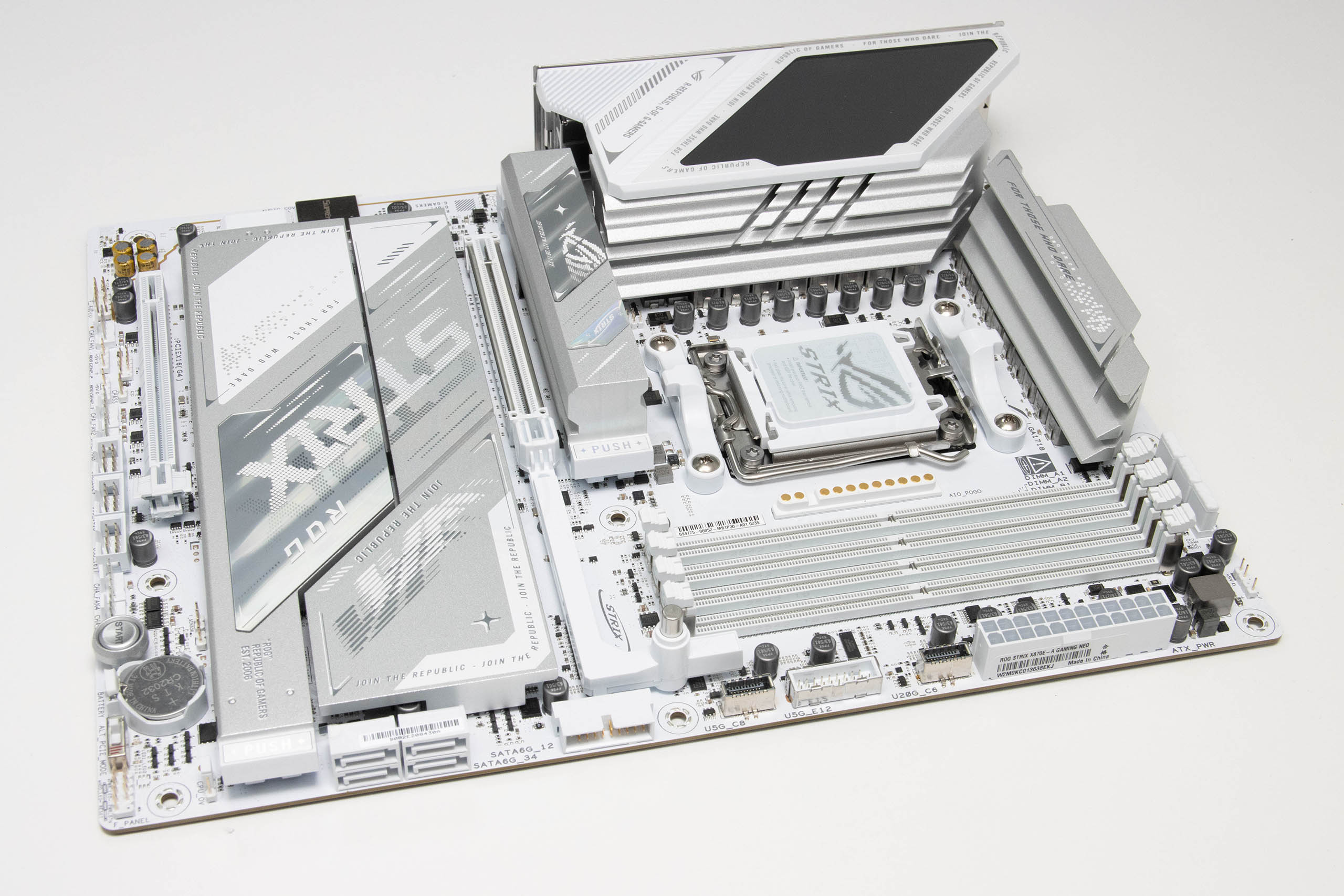

X870E-A ploča izgleda jako dobro iz svih kuteva, a takav je i raspored elemenata, tj. layout. Vidimo da je sve na mjestima na kojima treba biti, sve je odlično raspoređeno i ništa ničemu neće smetati. Riječ je o vrlo sličnom dizajnu kao kod X870-A ploče, samo što ova donosi poneke izmjene i poneki element više. Izmjene su vidljive i po dizajnu u kojem je u potpunosti zamijenjen izgled aluminijskih hladnjaka ali i način na koji su montirani. Sad donji M.2 slotovi također imaju tool-less mehanizam, a hladnjak im je malo smanjen kako bi ustupio mjesto većem hladnjaku čipseta. Sad su tu dva X870 čipa koja zahtijevaju boje hlađenje.

Oko AM5 socketa su se smjestili poveći aluminijski hladnjaci što uključuje i glomazni SSD hladnjak na M.2_1 poziciji. Na ovoj ploči vidimo i još jedan dodatak, tj. novost u odnosu na X870-A – POGO pinovi za nove Asusove AIO hladnjake. Prvi smo ih put vidjeli kod recenzije Dark Hero ploče, a uz pomoć njih je Asus odlučio riješiti problem silnih kabela AIO hladnjaka, te omogućiti kompletnu komunikaciju i napajanje pumpe i ventilatora uz pomoć 11 kontakata u dvije grupe (9+2) na koje će nalijegati kontakti na kućištu pumpe AIO hladnjaka.

Napojna jedinica je 16 + 2 + 2 teamed up izvedbe. To znači kako Digi+ VRM kontroler s jednim svojim kanalom kontrolira dva napojne jedinice. Ploča ima integrirane MOSFET-e maksimalne struje 90 A na svih 16 kanala kao i na dva SoC kanala, dok su na Misc. kanalima integrirani MOSFET-i struje 80 A. Korištene su kvalitetne prigušnice, te 5K Black metallic kondenzatori. Setup napojne jedinice je dakle identičan kao i kod X870-A ploče i ovdje se ništa značajno nije promijenilo.

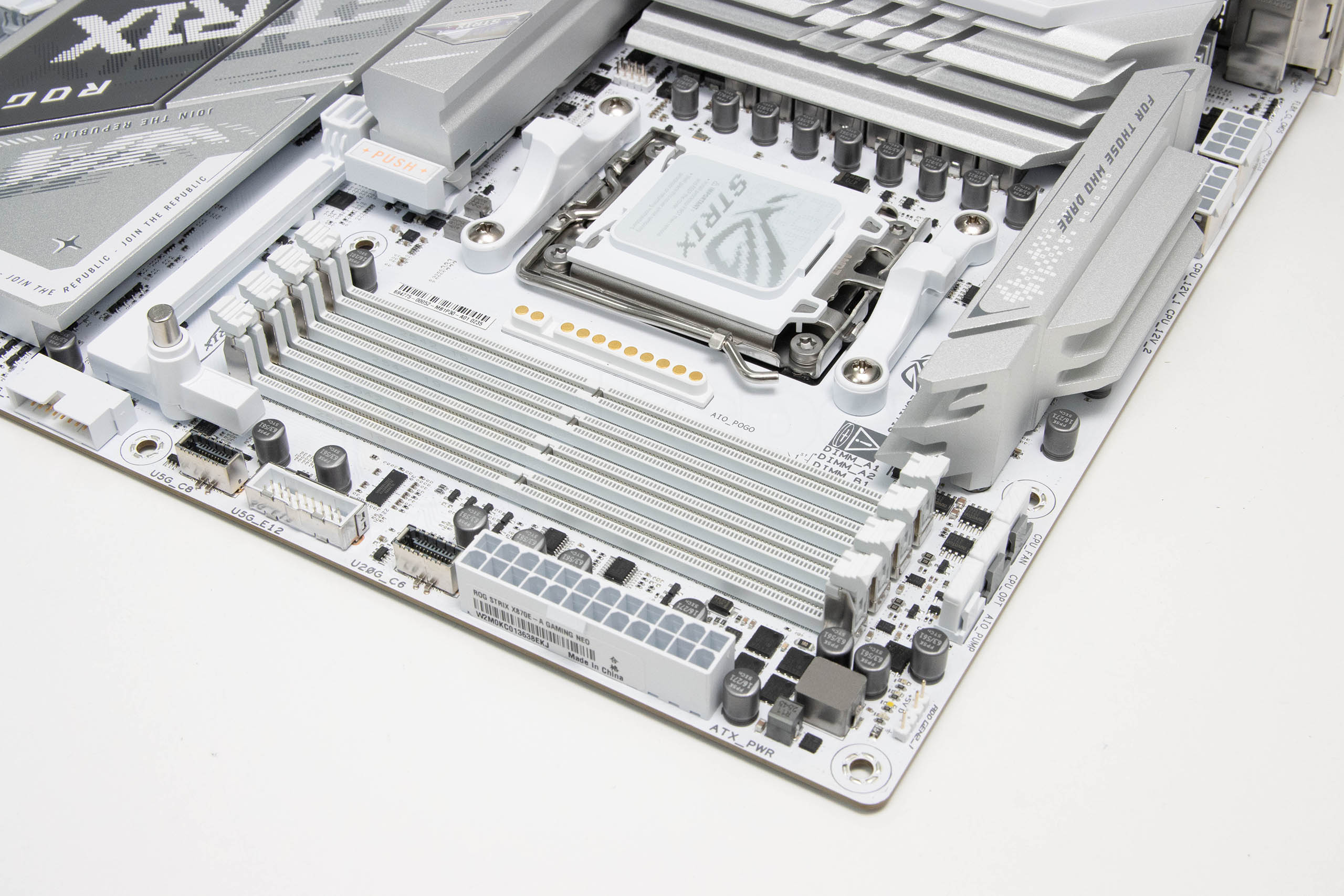

Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori. Iznad bijelih DIMM slotova se nalazi se jedan bijeli 4-pinski konektor za AIO pumpu, a do njega su dva 4-pinska siva za CPU ventilatore. Desno od njih (gledano odozdo) se nalazi ARGB header, a ispod njega je 24-pinski ATX konektor. Ispod njega su tri interna USB headera – dva USB 3.2 i USB 3.0. Tik ispod ATX konektora je USB 3.2 port propusnosti 20 Gbps koji podržava i PD 3.0 Fast Charge opciju snage 30 W za punjenje uređaja (5V/9V max. 3A, 12V max. 2.5A, 15V max. 2.0A). USB 3.0 podržava četiri porta 5 Gbps propusnosti i oklopljen je, a USB 3.2 ispod njega je također propusnosti 5 Gbps. Ispod njega se pak nalazi još jedan USB 3.0 port horizontalne orijentacije, a iznad njega vidimo i srebrnu tipku mehanizma za izbacivanje PCIe kartica u prvom slotu.

Četiri DIMM slota maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 9.600 MT/s s Ryzen 8000 serijom i 8.200 MT/s s Ryzen 8000 serijom. Podržana je DIMM i CUDIMM memorija, a podržani su i XMP i AEMP III profili. Brže i kvalitetnije komunikacijske veze s memorijom Asus naziva NitroPath, a kao i na sličnim Asus pločama podržane su i DIMM FIT i DIMM FIT Pro tehnologije koje analiziraju module za optimizaciju performansi i potencijale probleme.

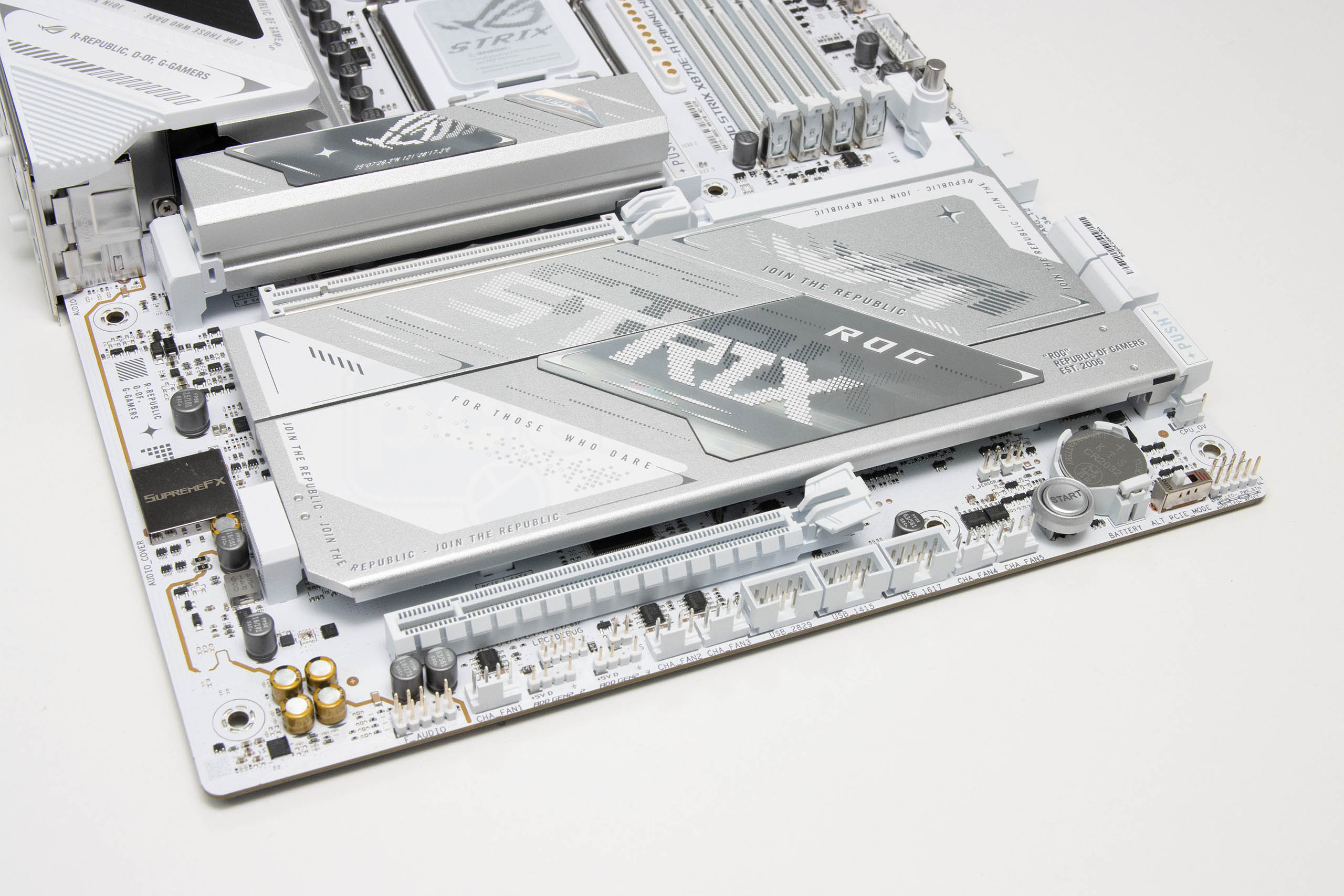

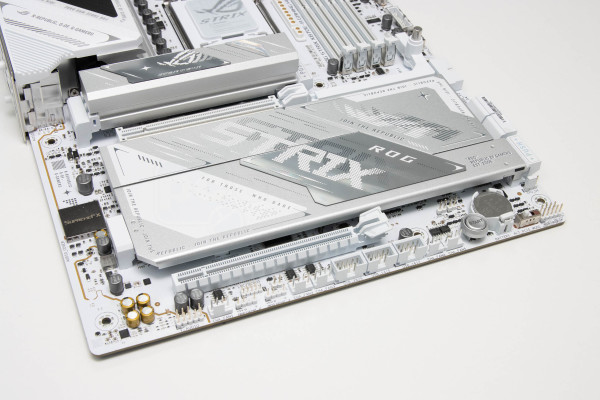

Na donjem dijelu ploče nalazimo dva PCIE x16 slota, od kojih je gornji podržava PCIe 5.0 x16 standard te dolazi sa spomenutim mehanizmom za izbacivanje kartica. Donji je samo izgledom x16, i zapravo je riječ o PCIe 4.0 x4 slotu. Na lijevoj se strani, na odvojenom dijelu PCB-a nalazi audio jedinica koja je ista kao kod X870-A – ROG SupremeFX 7.1 Surround Sound High Definition. Audio CODEC je ALC4080 koji podržava 120 dB SNR playback, 113 dB SNR snimanje, 32-bit/384 kHz playback, a tu su i kvalitetni audio kondenzatori, Savitechovo SV3H712 pojačalo za slušalice, pozlaćeni jackovi, itd. Malo iznad se nalazi i Realtekov 5-gigabitni LAN kontroler koji ima TUF LanGuard zaštitu (osigurač).

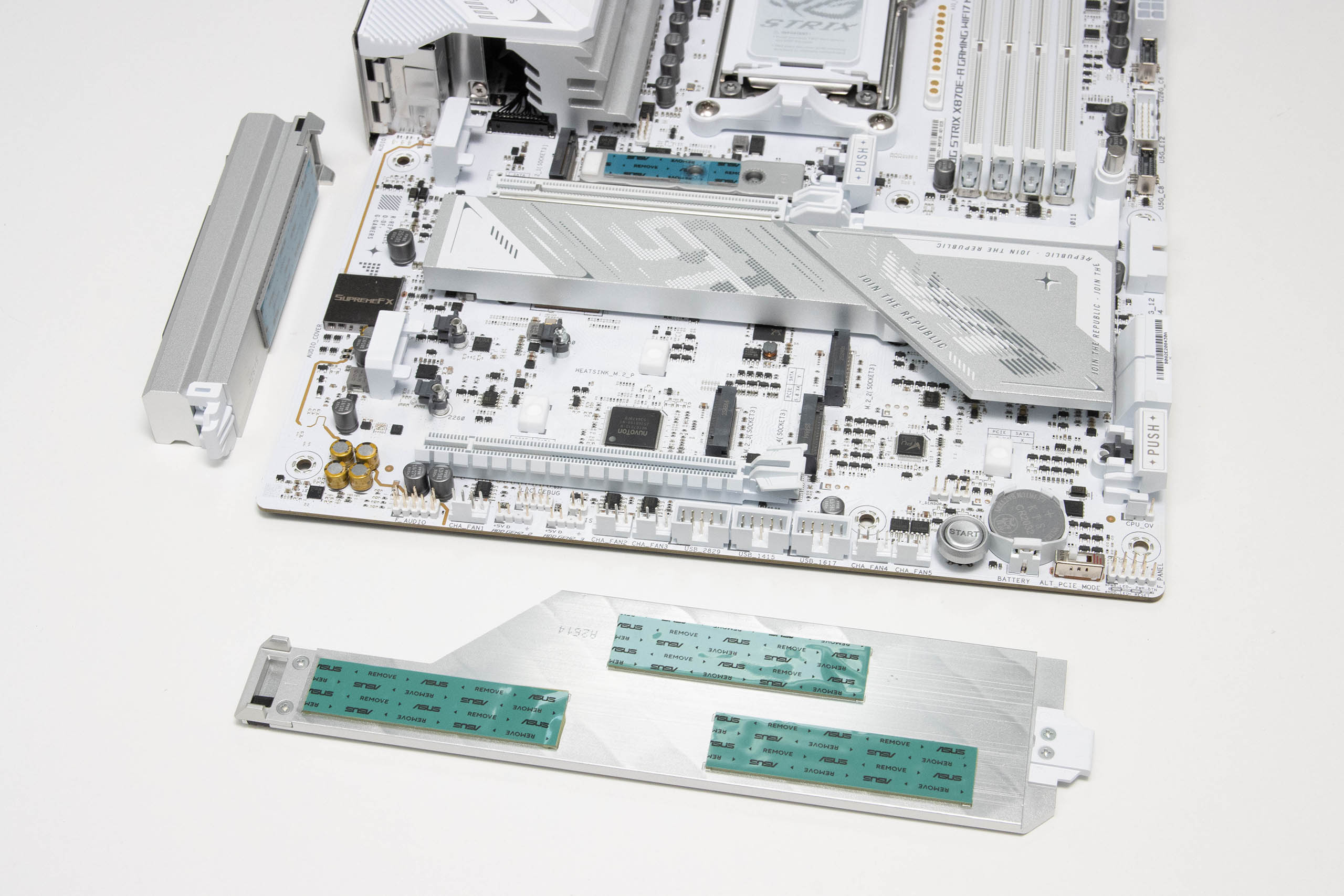

Na ploči se ukupno nalaze četiri M.2 slota i svi su pokriveni hladnjacima. Prvi, koji je po PCIe 5.0 x4 standardu ima masivni aluminijski hladnjak s Q-release opcijom a ima i donji aluminijski hladnjak. Donji je hladnjak objedinjen za tri M.2 slota te također ima Q-release opciju. Na svim se M.2 pozicijama ovog hladnjaka naravno nalaze i termalne podloške. Gornji, M.2_1 slot (Key M), s podržava za 2242/2260/2280 uređaje i PCIe 5.0 x4 mod rada. Na donjem dijelu ploče, tik ispod hladnjaka čipseta se nalazi M.2_2 slot (Key M) kojeg kao i M.2_1 kontrolira procesor, s podrškom za 2242/2260/2280/22110 uređaje i PCIe 5.0 x4 mod rada no on dijeli resurse s USB4 kontrolerom kojem će ostati samo x2 propusnost ako M.2 slot bude popunjen. Ako koristite brze USB4 uređaje ovaj slot je dakle bolje ostaviti praznim.

Donja dva M.2 slota kontrolira čipset. Na lijevoj se strani nalazi i M.2_3 slot (Key M), a na desnoj M.2_4 slot (Key M). Oba podržavaju 2280 uređaje i PCIe 4.0 x4 mod rada. Na ploči su još i četiri horizontalno orijentirana SATA 6 Gbps porta (uz desni rub). Tu je i AMD RAIDXpert2 tehnologija s podrškom za RAID 0/1/5/10.
