U lab nam je sletjela još jedna Neo matična ploča iz Asusa. Ovaj put je na redu za recenziju ROG Strix X870E-A Gaming WiFi 7 Neo ploča koja donosi potpuno sivo-bijeli dizajn s ARGB LED rasvjetom na poklopcu VRM hladnjaka, 20-faznu napojnu jedinicu s 90-amperskim SPS-ima, USB4 portove, WiFi7 i 5 Gbps ethernet, ROG SupremeFX 7.1 zvuk, kao i niz AI mogućnosti. Naravno, tu je i i 64 MB BIOS čip s novim UEFI sučeljem kao i povratak na mehanički izbacivač za grafičke kartice što su i karakteristike Neo ploča.
U videu otpakiranja ste mogli vidjeti da je ploča smještenu kutiju s tipičnim ROG Strix dizajnom koji je sličan kao i u dosadašnjim serijama, te je u svijetloj, tj. bijelo-sivoj varijanti baš kao i ploča. Ploča je kao i uvijek smještena u najlonsku antistatičku vrećicu te položena na kartonsko ležište, a ispod kojeg se nalazi bundle koji je dostojan jedne ROG Strix ploče i u kojem se nalazi:
2 x SATA 6Gb/s kabela
1 x DDR5 držač za ventilator
1 x paketić vijaka za kit za hlađenje
1 x ROG pomoćni ventilator promjera 60 milimetara
1 x ASUS WiFi Q-Antenna
1 x M.2 Q-Latch paketić
1 x M.2 Q-Slide paketić
1 x ROG privjesak za ključeve
1 x ROG Strix naljepnice
4 x M.2 gumice
1 x vodič za brzo korištenje
U originalnom izdanju X870 ploča nije postojao X870E-A model, nego samo X870-A kojeg smo i testirali. Znamo da je razlika između E i non-E modela u činjenici ima li jedan X870 čip ili dva, pa je u ovoj generaciji ploča nadograđena i više se približila X870E-E modelu po količini opreme i I/O mogućnostima. S dizajnerske strane nadograđuje dizajn X870-A modela, ali donosi potpuno bijelo-sivu izvedbu, dok je stariji model imao dosta crnih elemenata (DIMM, ATX itd.). Vizualno je ovo znatno ljepša ploča jer je sve ujednačeno, a jedini tamni element je pokrov ARGB LED rasvjete.

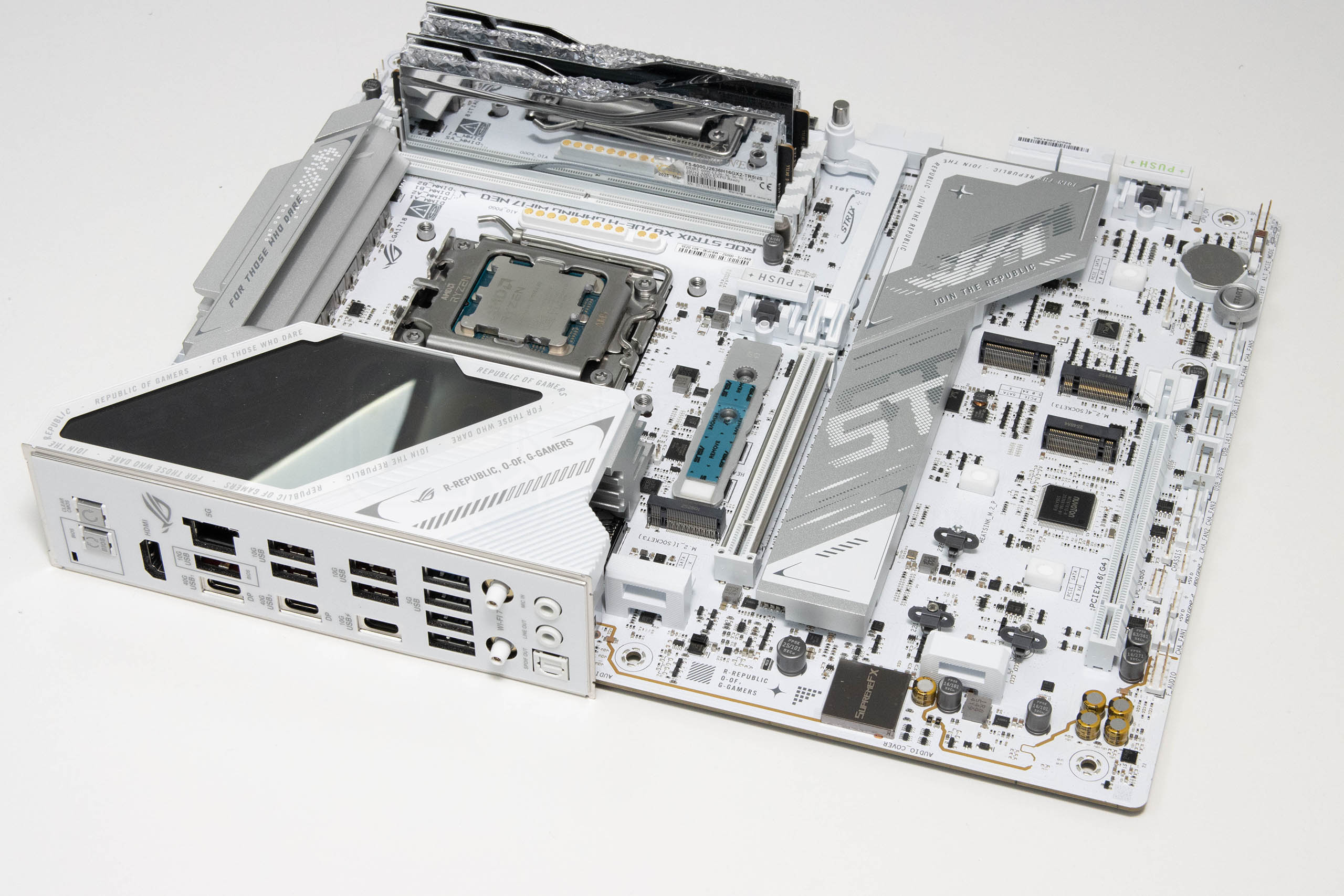

X870E-A ploča izgleda jako dobro iz svih kuteva, a takav je i raspored elemenata, tj. layout. Vidimo da je sve na mjestima na kojima treba biti, sve je odlično raspoređeno i ništa ničemu neće smetati. Riječ je o vrlo sličnom dizajnu kao kod X870-A ploče, samo što ova donosi poneke izmjene i poneki element više. Izmjene su vidljive i po dizajnu u kojem je u potpunosti zamijenjen izgled aluminijskih hladnjaka ali i način na koji su montirani. Sad donji M.2 slotovi također imaju tool-less mehanizam, a hladnjak im je malo smanjen kako bi ustupio mjesto većem hladnjaku čipseta. Sad su tu dva X870 čipa koja zahtijevaju boje hlađenje.

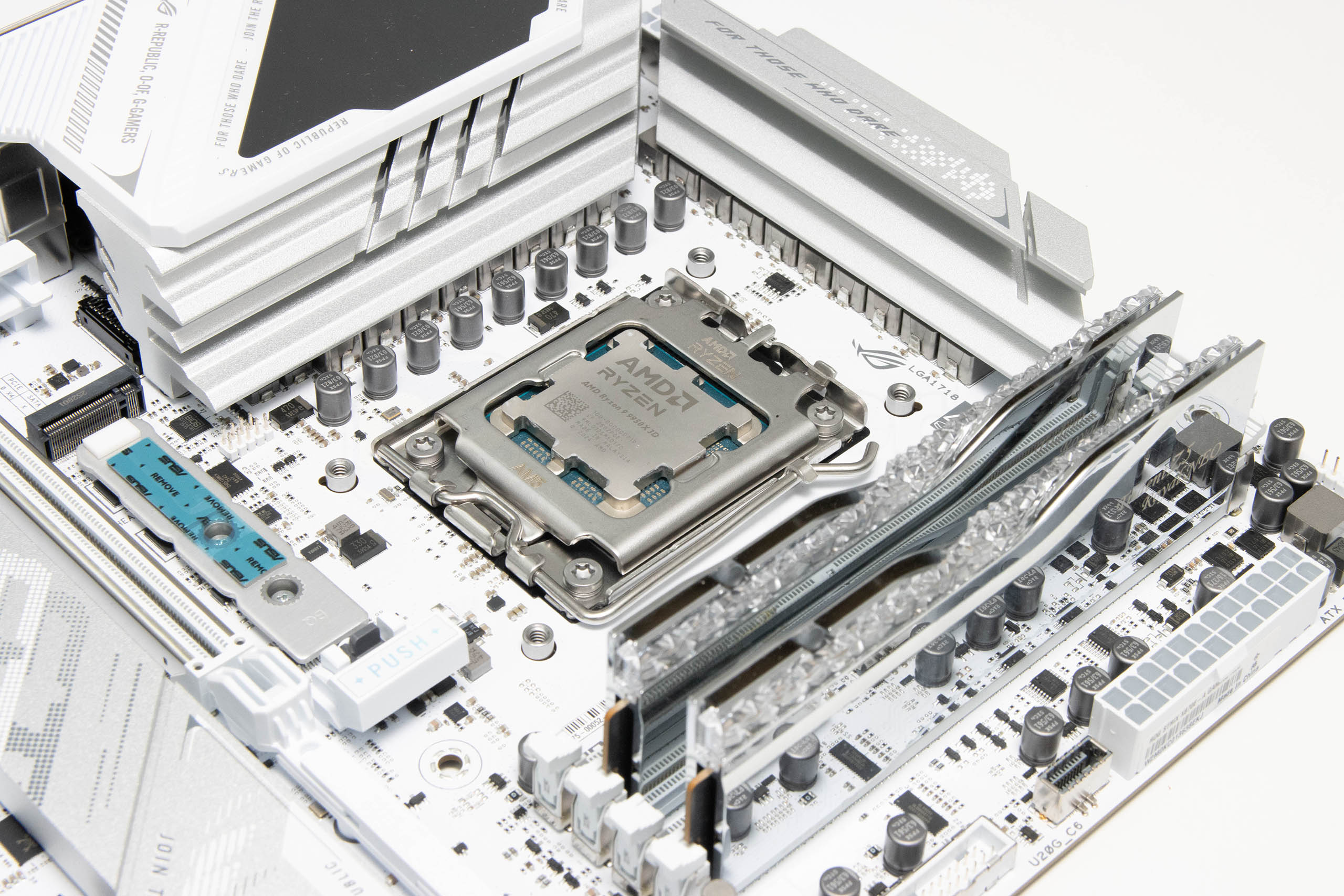

Oko AM5 socketa su se smjestili poveći aluminijski hladnjaci što uključuje i glomazni SSD hladnjak na M.2_1 poziciji. Na ovoj ploči vidimo i još jedan dodatak, tj. novost u odnosu na X870-A - POGO pinovi za nove Asusove AIO hladnjake. Prvi smo ih put vidjeli kod recenzije Dark Hero ploče, a uz pomoć njih je Asus odlučio riješiti problem silnih kabela AIO hladnjaka, te omogućiti kompletnu komunikaciju i napajanje pumpe i ventilatora uz pomoć 11 kontakata u dvije grupe (9+2) na koje će nalijegati kontakti na kućištu pumpe AIO hladnjaka.
Napojna jedinica je 16 + 2 + 2 teamed up izvedbe. To znači kako Digi+ VRM kontroler s jednim svojim kanalom kontrolira dva napojne jedinice. Ploča ima integrirane MOSFET-e maksimalne struje 90 A na svih 16 kanala kao i na dva SoC kanala, dok su na Misc. kanalima integrirani MOSFET-i struje 80 A. Korištene su kvalitetne prigušnice, te 5K Black metallic kondenzatori. Setup napojne jedinice je dakle identičan kao i kod X870-A ploče i ovdje se ništa značajno nije promijenilo.
Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori. Iznad bijelih DIMM slotova se nalazi se jedan bijeli 4-pinski konektor za AIO pumpu, a do njega su dva 4-pinska siva za CPU ventilatore. Desno od njih (gledano odozdo) se nalazi ARGB header, a ispod njega je 24-pinski ATX konektor. Ispod njega su tri interna USB headera – dva USB 3.2 i USB 3.0. Tik ispod ATX konektora je USB 3.2 port propusnosti 20 Gbps koji podržava i PD 3.0 Fast Charge opciju snage 30 W za punjenje uređaja (5V/9V max. 3A, 12V max. 2.5A, 15V max. 2.0A). USB 3.0 podržava četiri porta 5 Gbps propusnosti i oklopljen je, a USB 3.2 ispod njega je također propusnosti 5 Gbps. Ispod njega se pak nalazi još jedan USB 3.0 port horizontalne orijentacije, a iznad njega vidimo i srebrnu tipku mehanizma za izbacivanje PCIe kartica u prvom slotu.
Četiri DIMM slota maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 9.600 MT/s s Ryzen 8000 serijom i 8.200 MT/s s Ryzen 8000 serijom. Podržana je DIMM i CUDIMM memorija, a podržani su i XMP i AEMP III profili. Brže i kvalitetnije komunikacijske veze s memorijom Asus naziva NitroPath, a kao i na sličnim Asus pločama podržane su i DIMM FIT i DIMM FIT Pro tehnologije koje analiziraju module za optimizaciju performansi i potencijale probleme.

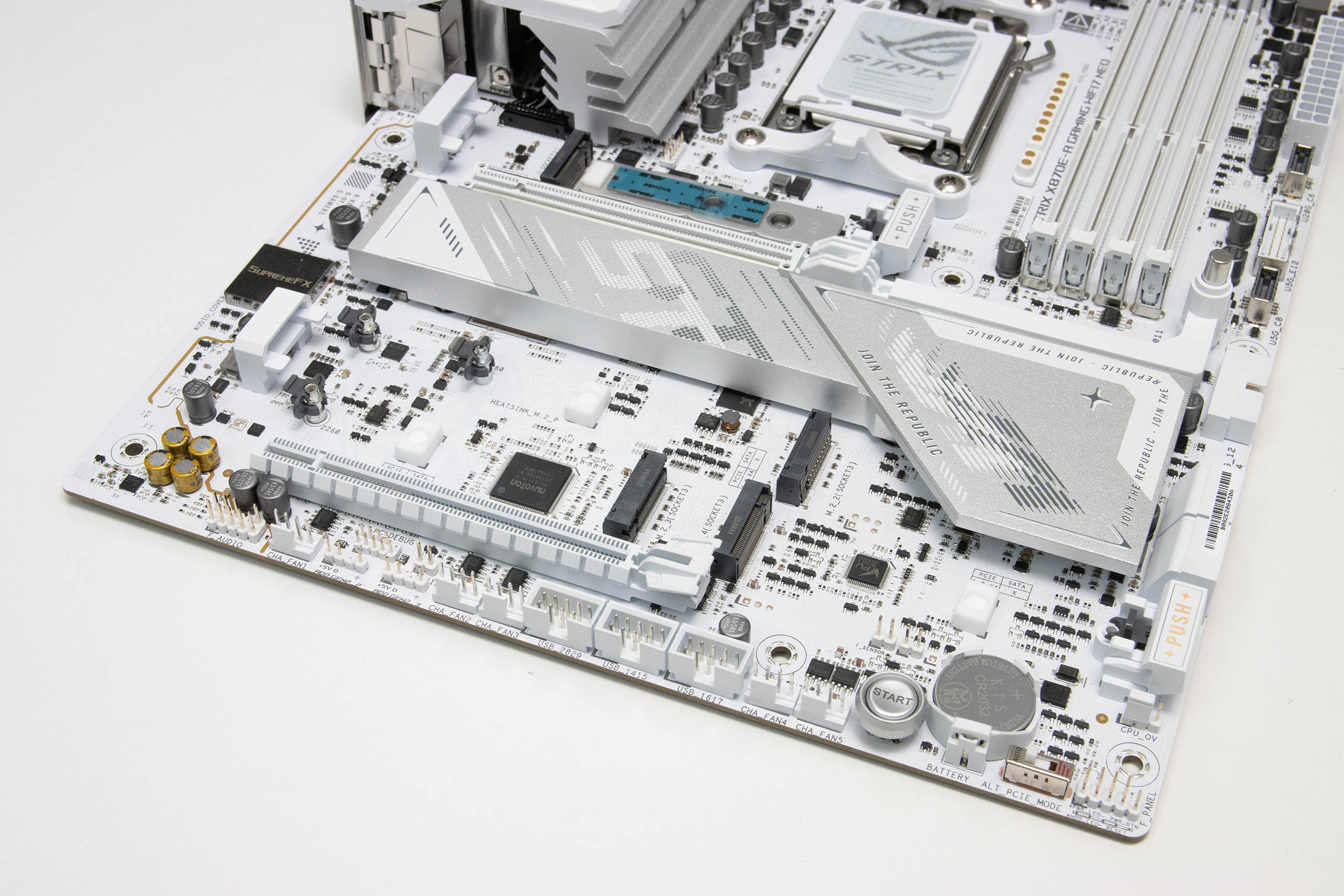

Na donjem dijelu ploče nalazimo dva PCIE x16 slota, od kojih je gornji podržava PCIe 5.0 x16 standard te dolazi sa spomenutim mehanizmom za izbacivanje kartica. Donji je samo izgledom x16, i zapravo je riječ o PCIe 4.0 x4 slotu. Na lijevoj se strani, na odvojenom dijelu PCB-a nalazi audio jedinica koja je ista kao kod X870-A - ROG SupremeFX 7.1 Surround Sound High Definition. Audio CODEC je ALC4080 koji podržava 120 dB SNR playback, 113 dB SNR snimanje, 32-bit/384 kHz playback, a tu su i kvalitetni audio kondenzatori, Savitechovo SV3H712 pojačalo za slušalice, pozlaćeni jackovi, itd. Malo iznad se nalazi i Realtekov 5-gigabitni LAN kontroler koji ima TUF LanGuard zaštitu (osigurač).
Na ploči se ukupno nalaze četiri M.2 slota i svi su pokriveni hladnjacima. Prvi, koji je po PCIe 5.0 x4 standardu ima masivni aluminijski hladnjak s Q-release opcijom a ima i donji aluminijski hladnjak. Donji je hladnjak objedinjen za tri M.2 slota te također ima Q-release opciju. Na svim se M.2 pozicijama ovog hladnjaka naravno nalaze i termalne podloške. Gornji, M.2_1 slot (Key M), s podržava za 2242/2260/2280 uređaje i PCIe 5.0 x4 mod rada. Na donjem dijelu ploče, tik ispod hladnjaka čipseta se nalazi M.2_2 slot (Key M) kojeg kao i M.2_1 kontrolira procesor, s podrškom za 2242/2260/2280/22110 uređaje i PCIe 5.0 x4 mod rada no on dijeli resurse s USB4 kontrolerom kojem će ostati samo x2 propusnost ako M.2 slot bude popunjen. Ako koristite brze USB4 uređaje ovaj slot je dakle bolje ostaviti praznim.

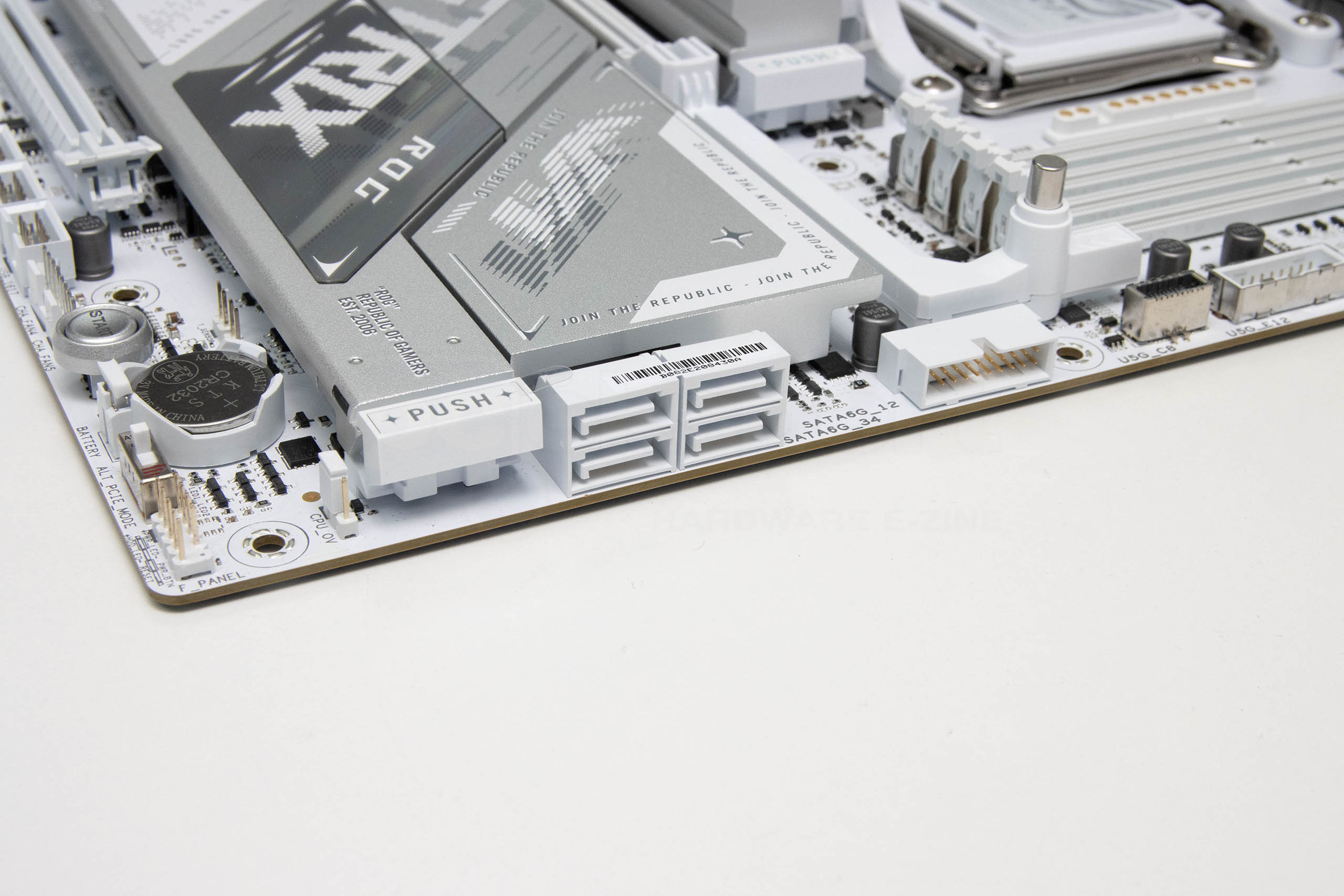

Donja dva M.2 slota kontrolira čipset. Na lijevoj se strani nalazi i M.2_3 slot (Key M), a na desnoj M.2_4 slot (Key M). Oba podržavaju 2280 uređaje i PCIe 4.0 x4 mod rada. Na ploči su još i četiri horizontalno orijentirana SATA 6 Gbps porta (uz desni rub). Tu je i AMD RAIDXpert2 tehnologija s podrškom za RAID 0/1/5/10.
ROG Strix X870E-A Gaming WiFi 7 Neo - drugi dio
Donji je rub ploče ispunjen uobičajenim setom headera i portova. S lijeva na desno tu nalazimo Front Audio header, jedan 4-pinski konektor za ventilator, dva ARGB LED headera, PCI Debug header, jedan header za temperaturni senzor, još dva 4-pinska konektora za ventilatore, tri USB 2.0 headera, još dva 4-pinska konektora za ventilatore, Start tipku, bateriju, Alt PCIE Mode prekidač, Front Panel header te iznad njega CPU Overvoltage jumper. Iznad donjeg PCIe slota se nalazi i Nuvotonov Super I/O kontroler, a desno i TPU kontroler.

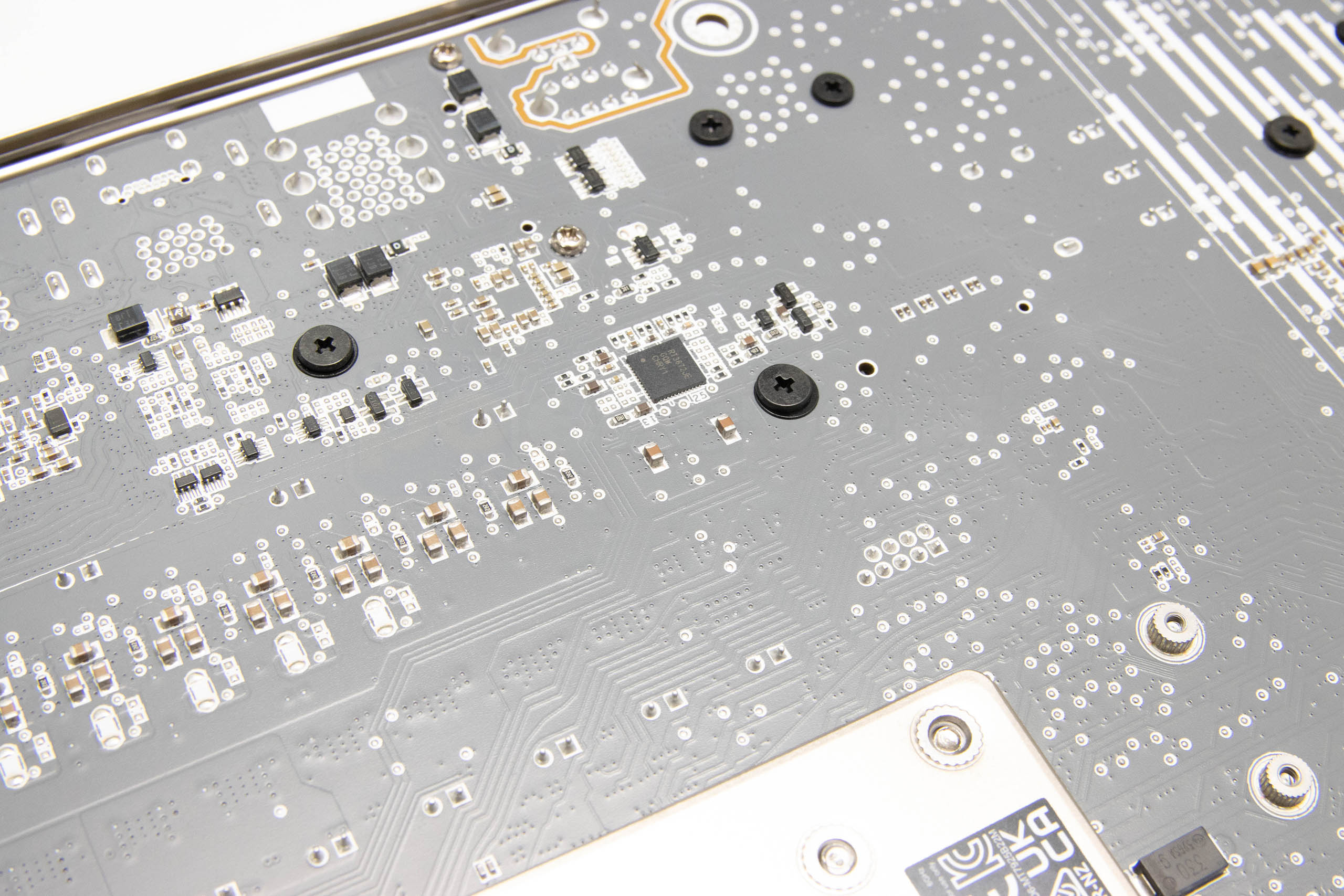

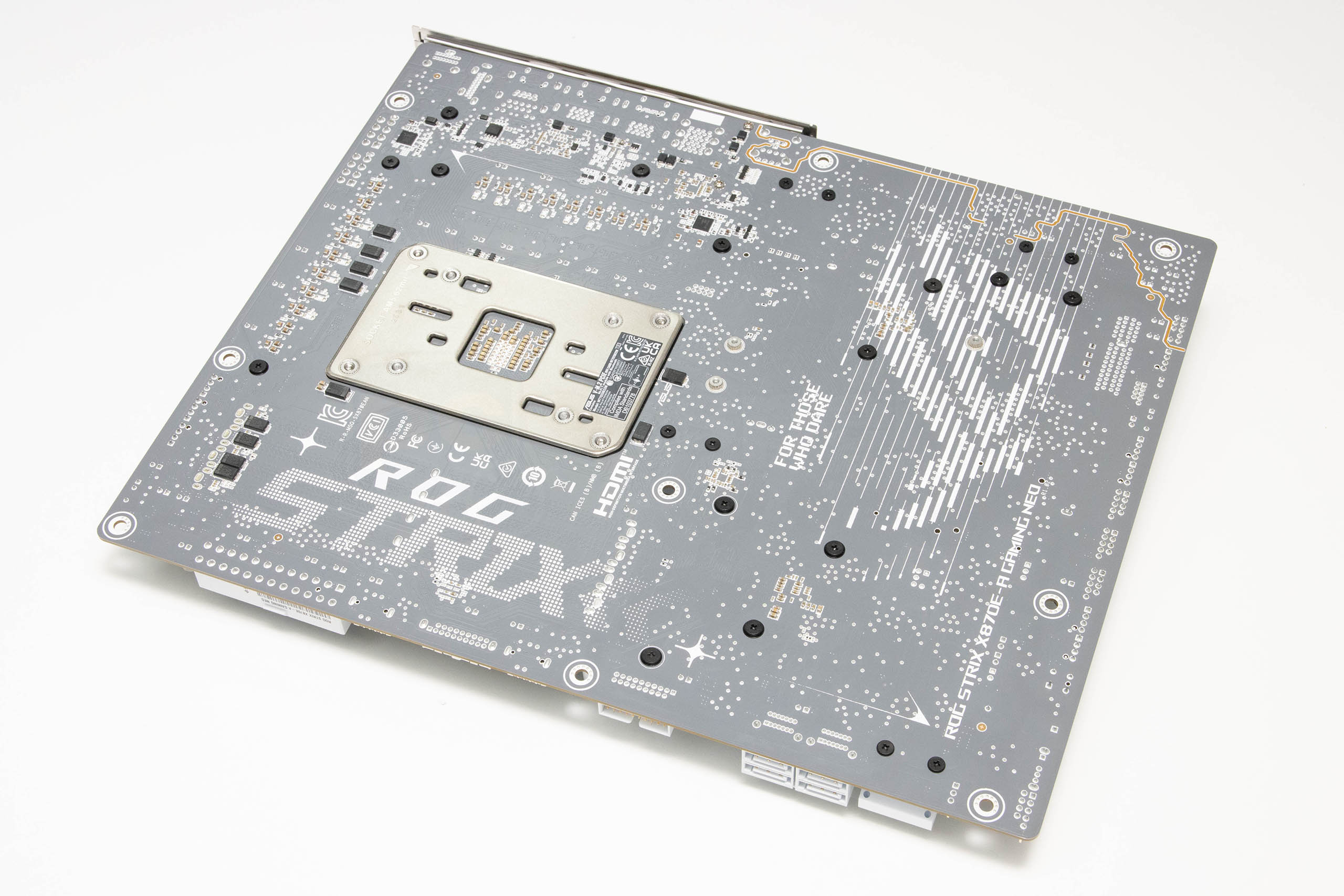

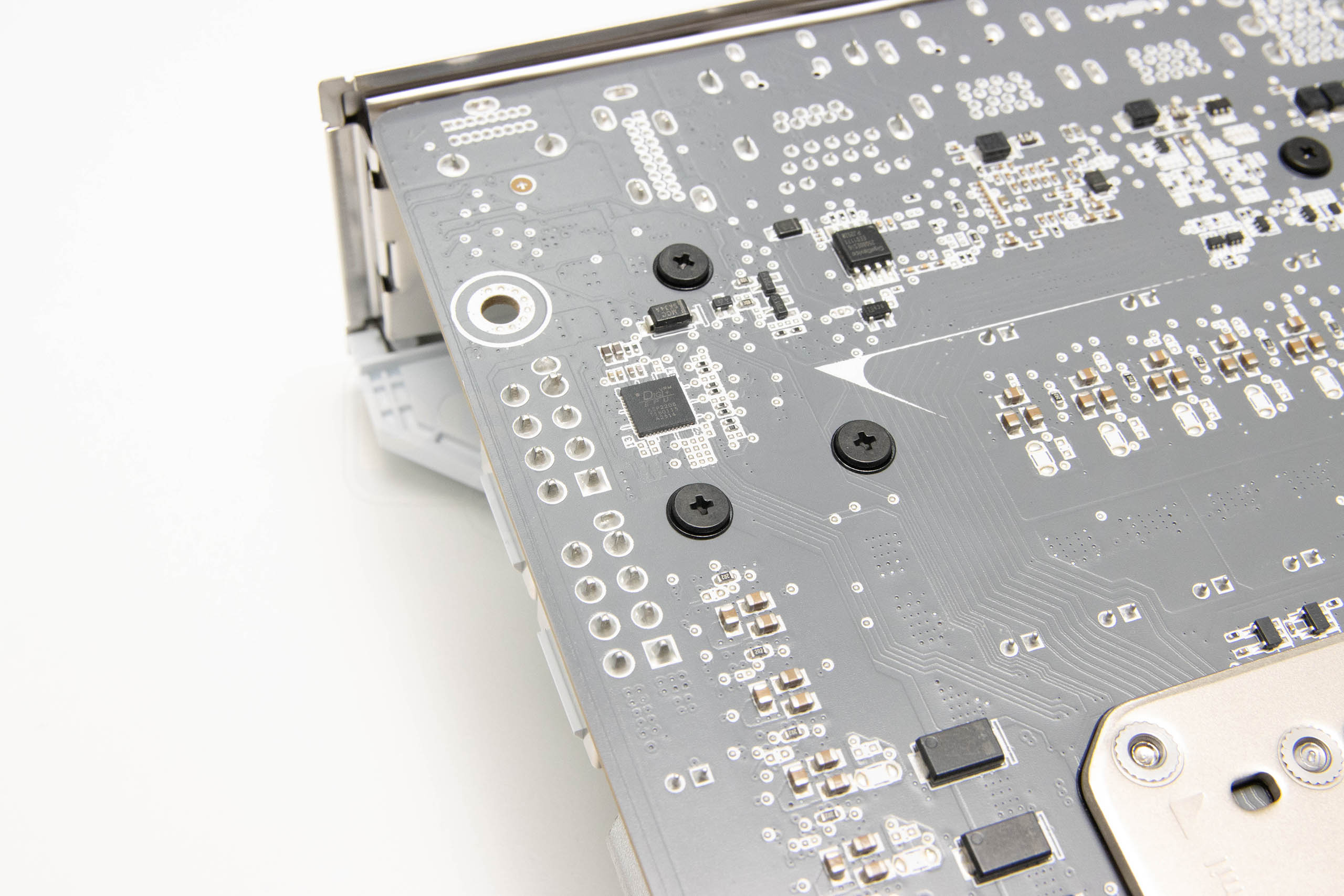

Donja strana ploče je siva s bijelim elementima i relativno je jednostavna. Pri dnu na sredini se nalazi zanimljiv ROG Strix. Desno je vidljiva linija koja razdvaja audio jedinicu, tj. njezin dio PCB-a, a do njega je i ROG logo. Asusovi inženjeri su na dno ove ploče smjestili dva VRM kontrolera - Digi+ EPU ASP2206 (Infineon) i RT3672JE (RichTek)! Rješenje je to koje smo viđali i na drugim Asus pločama, samo su češće kontroleri s gornje strane.

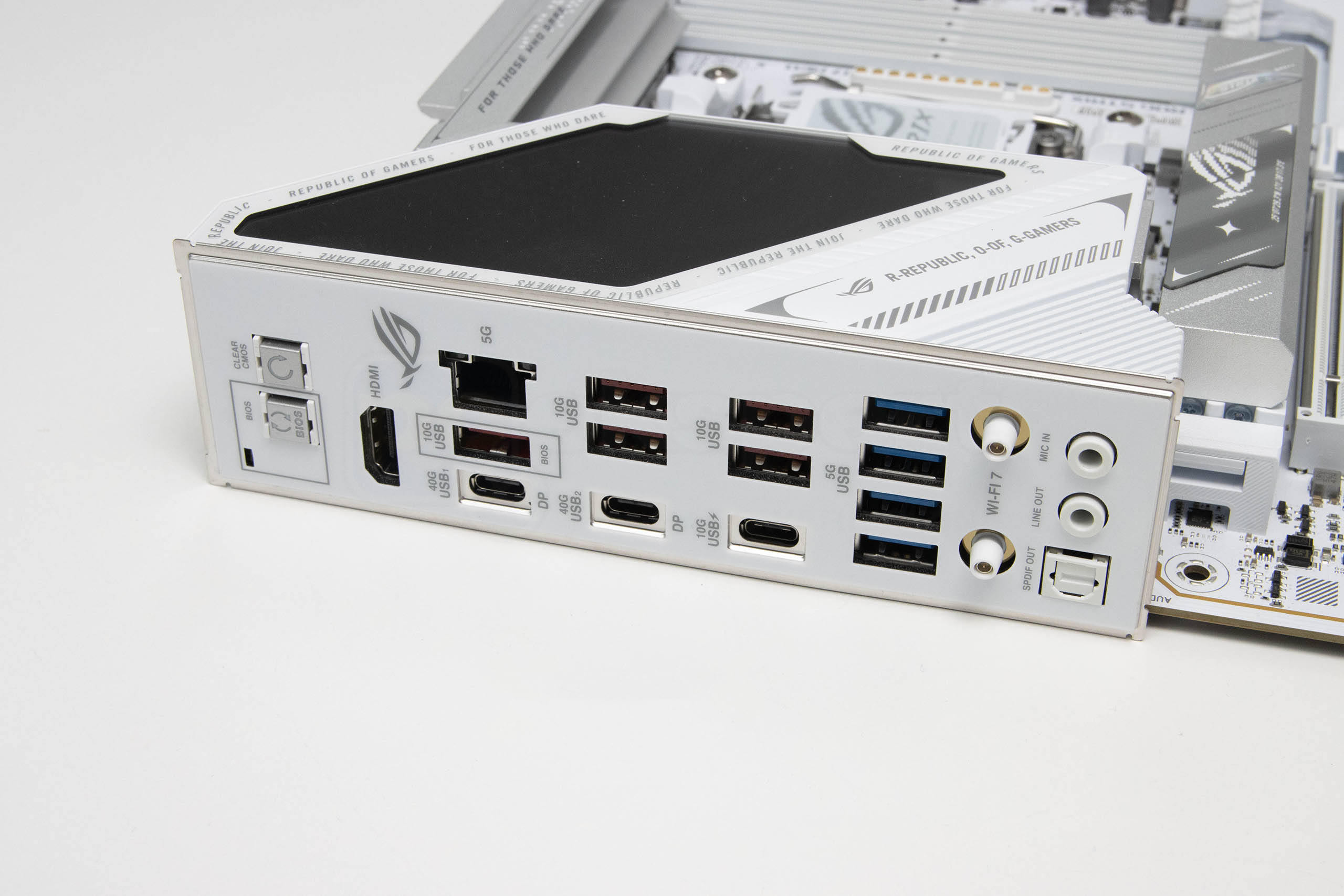

Stražnji I/O panel je sasvim solidno opremljen i uključuje:
2 x Thunderbolt 4 USB 40 Gbps Type-C porta (w. DP Alt mode)
6 x USB 10Gbps portova (5 x Type-A + 1 x USB Type-C s do 30W Power Deliverya)
4 x USB 5Gbps porta (4 x Type-A)
1 x HDMI port
1 x Wi-Fi modul
1 x Realtek 5Gb Ethernet port
2 x Audio jacka
1 x Optički S/PDIF izlaz
1 x BIOS FlashBack tipku
1 x Clear CMOS tipku
Kao i kod X870-A modela, X870E-A Neo model ima ASMedijin ASM4242 kontroler i dva Thunderbolt 4 porta propusnosti 40 Gbps. Zanimljivo je i kako ima još jedan USB Type-C port koji ima propusnost od 10 Gbps, ali podržava punjenje uređaja snagom do 30 W!
Na stražnjem se I/O panelu nalazi MediaTekov MT7925 WiFi 7 modul, koji podržava tri frekvencijska spektra (2,4/5/6 GHz) i 160 MHz kanale. Tu je jasno i podrška za Bluetooth v5.4. Prijem signala kod ovog MediaTekovog kontrolera je sasvim solidan premda bi voljeli vidjeti i podršku za 320 MHz kanale.
Na ploči se ukupno nalazi devet 4-pinskih konektora za ventilatore i vodene pumpe što je odlično i možete napraviti odlično riješeno hlađenje u nekom prostranom kućištu. Tu su i tri ARGB Gen 2 headera koje kontrolira Aura Sync aplikacija. Od ostalih zanimljivosti tu je i jedan Alteration PCIe mode prekidač, Chassis Intrusion header, CPU Over voltage header, jedan header za termalni senzor itd. Ploča je napravljena iznimno kvalitetno i uz korištenje kvalitetnih komponenata, kako i dolikuje ROG Strix proizvodu.

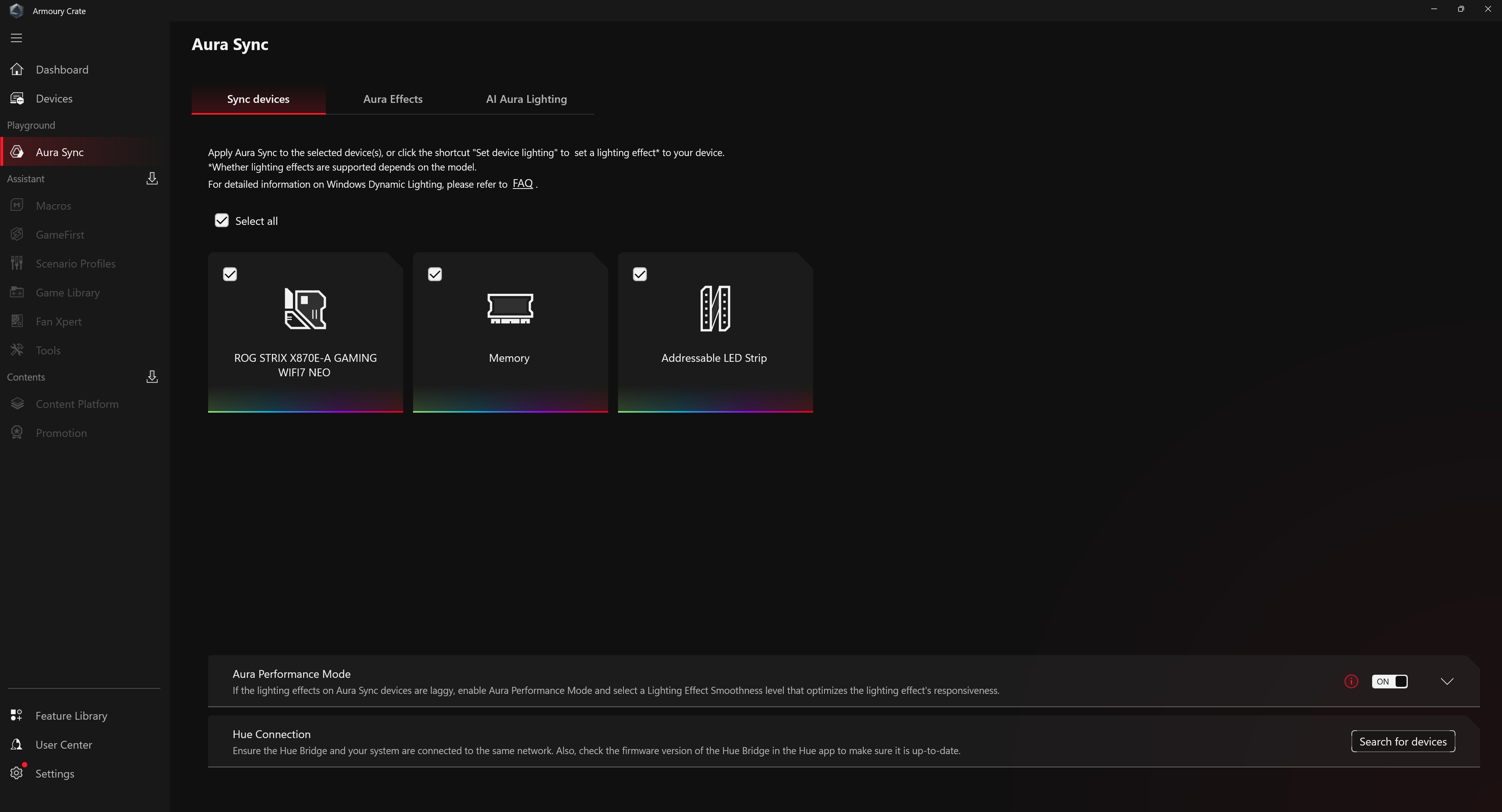

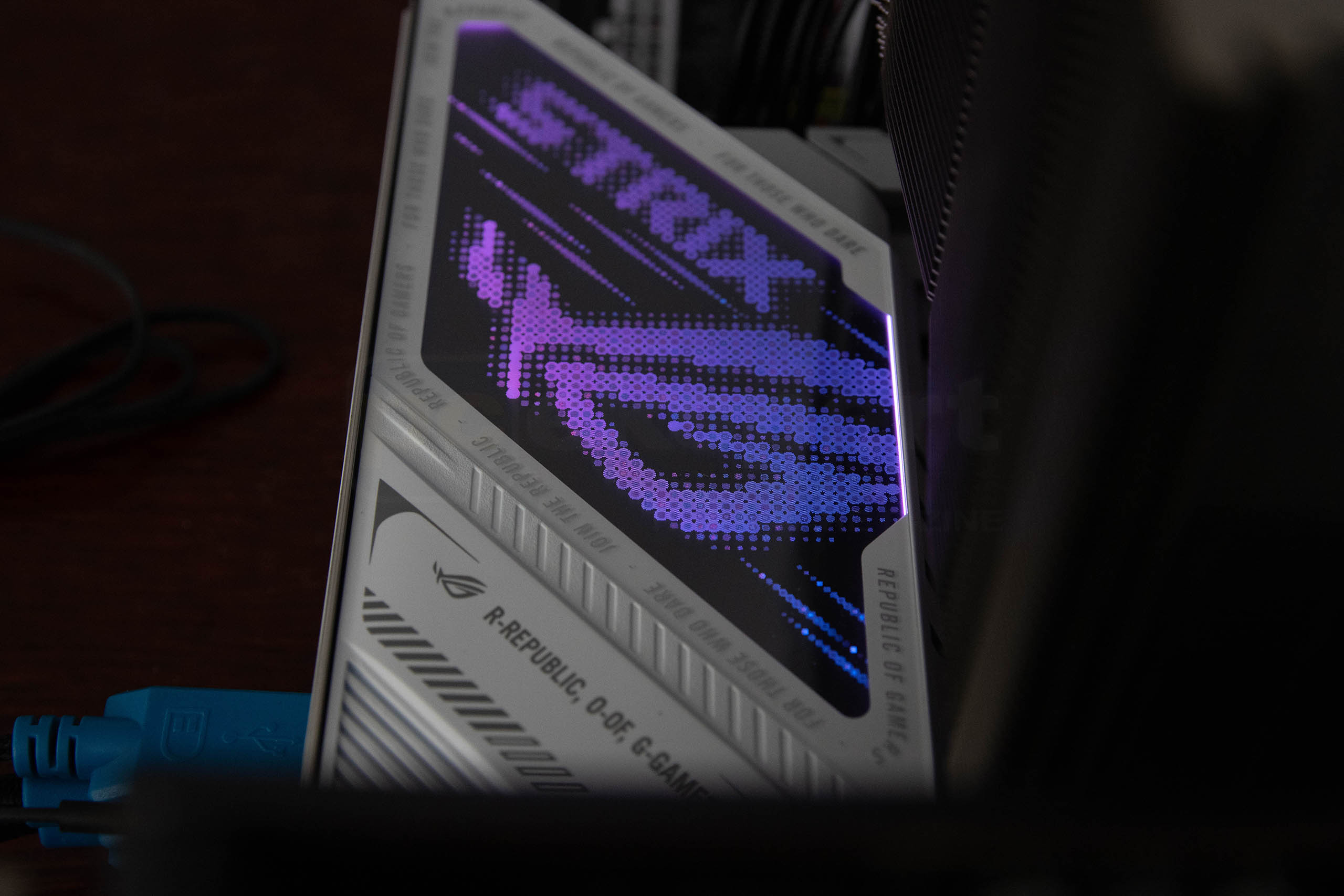

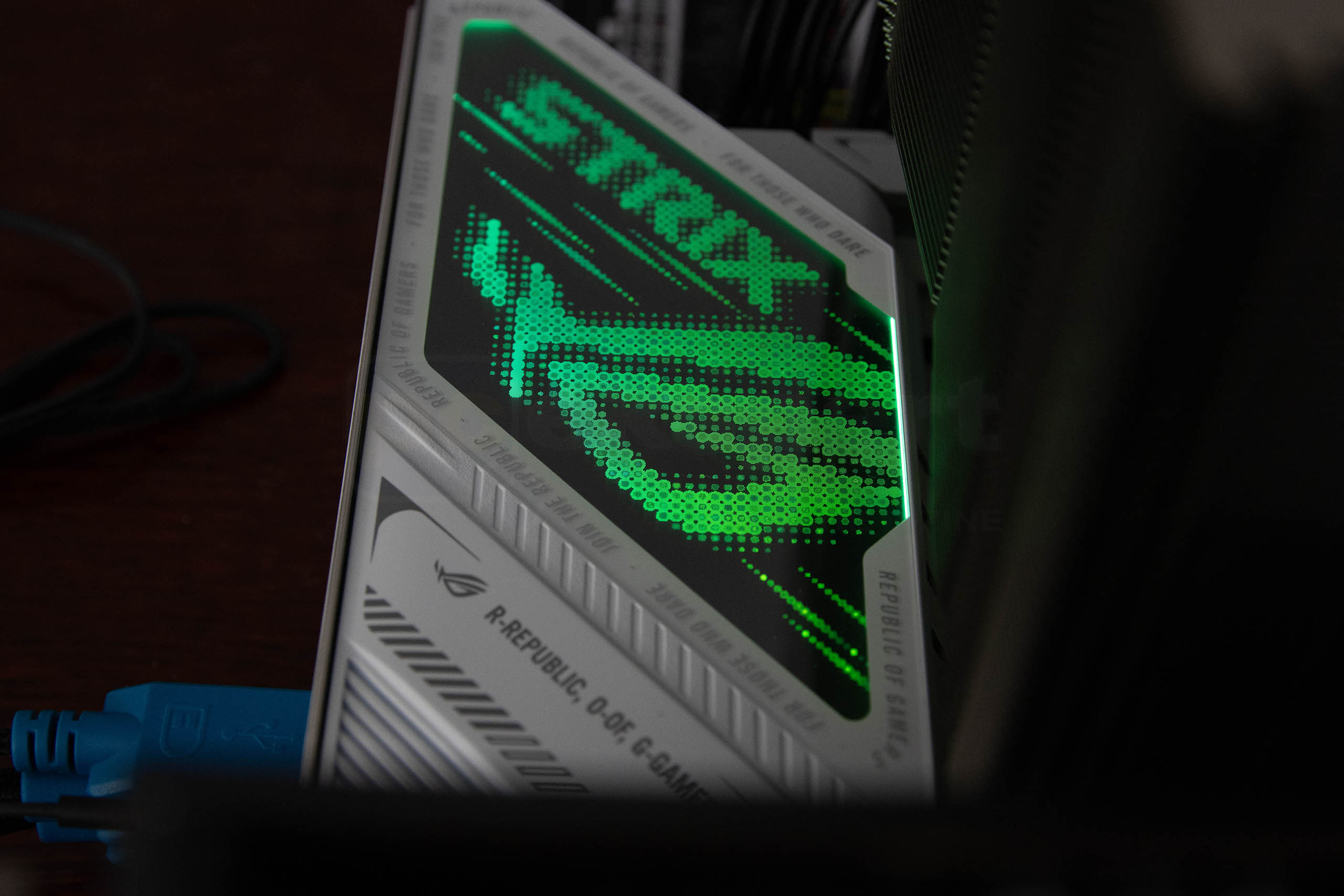

Na pokrovu VRM hladnjaka i stražnjih I/O portova se nalazi poznato Polymo osvjetljenje koje prikazuje Strix natpis i ROG logo u ARGB LED bojama čime jasno upravljamo putem Aura Sync sučelja. Podržani su standardni efekti kao što su Static, Breathing, Strobing, Rainbow, Color Cycle, Starry Night, Music, Smart, Adaptive color i Dark (off). Naravno, sve se može uskladiti i s ostalim spojenim osvijetljenim hardverom, te kontrolirati i tri ARGB LED headera.

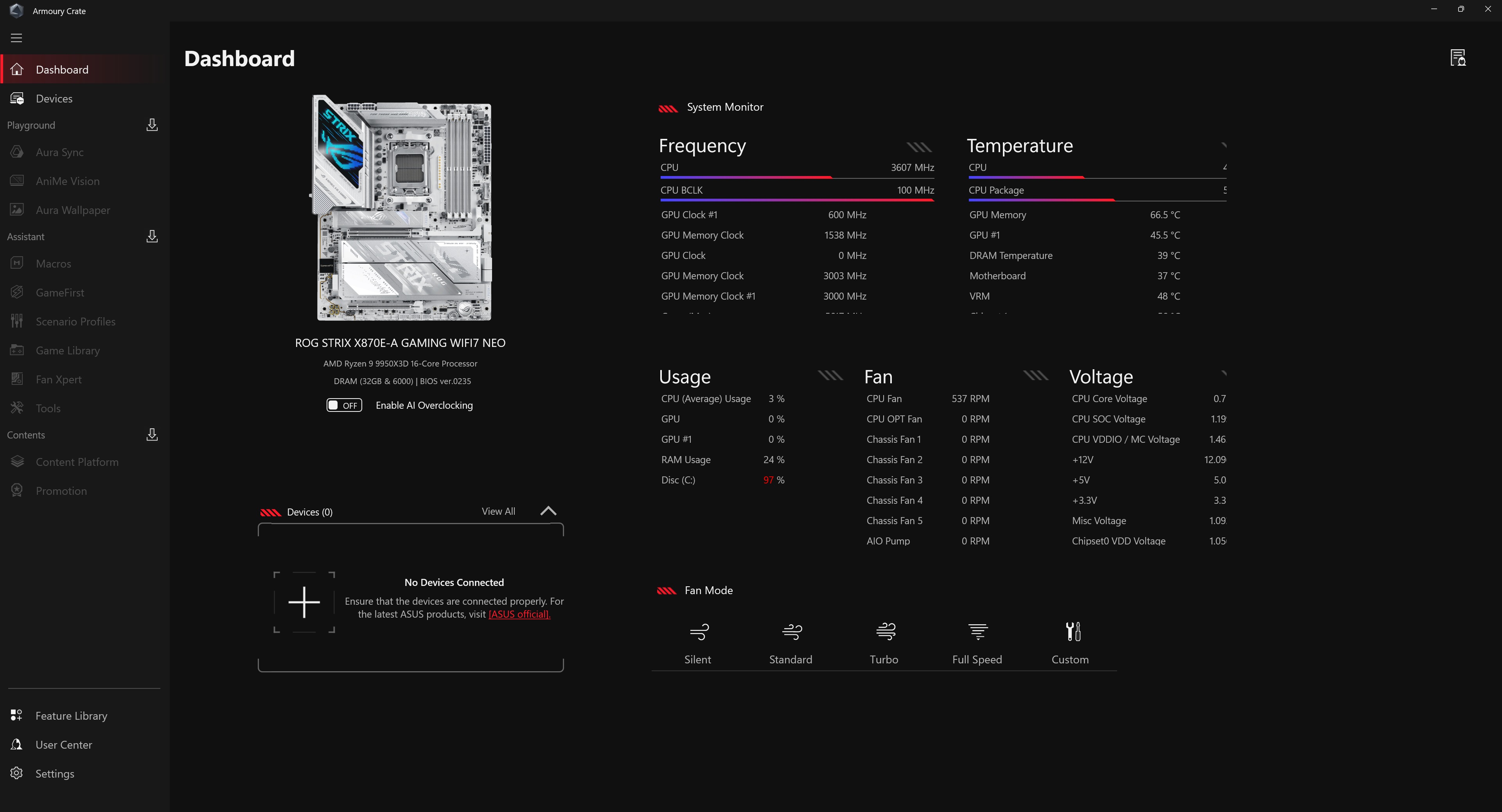

Sa softverske strane tu je poznati Armoury Crate, koji je centralni hub iz kojeg sve kontroliramo Osim njega, tu su i ROG Strix CPU-Z, Dolby Atmos, GlideX, Driver Hub, Adobe Creative Cloud (trial), Norton 360 for Gamers (60 dana trial), WinRAR (40 dana trial), USB Wattage Watcher, TurboV Core itd. ASUS donosi i niz AI Intelligence mogućnosti kao što su AI Cache Boost, AI Advisor, AI Overclocking, AI Cooling II (one-click fan tuning) te AI Networking II.

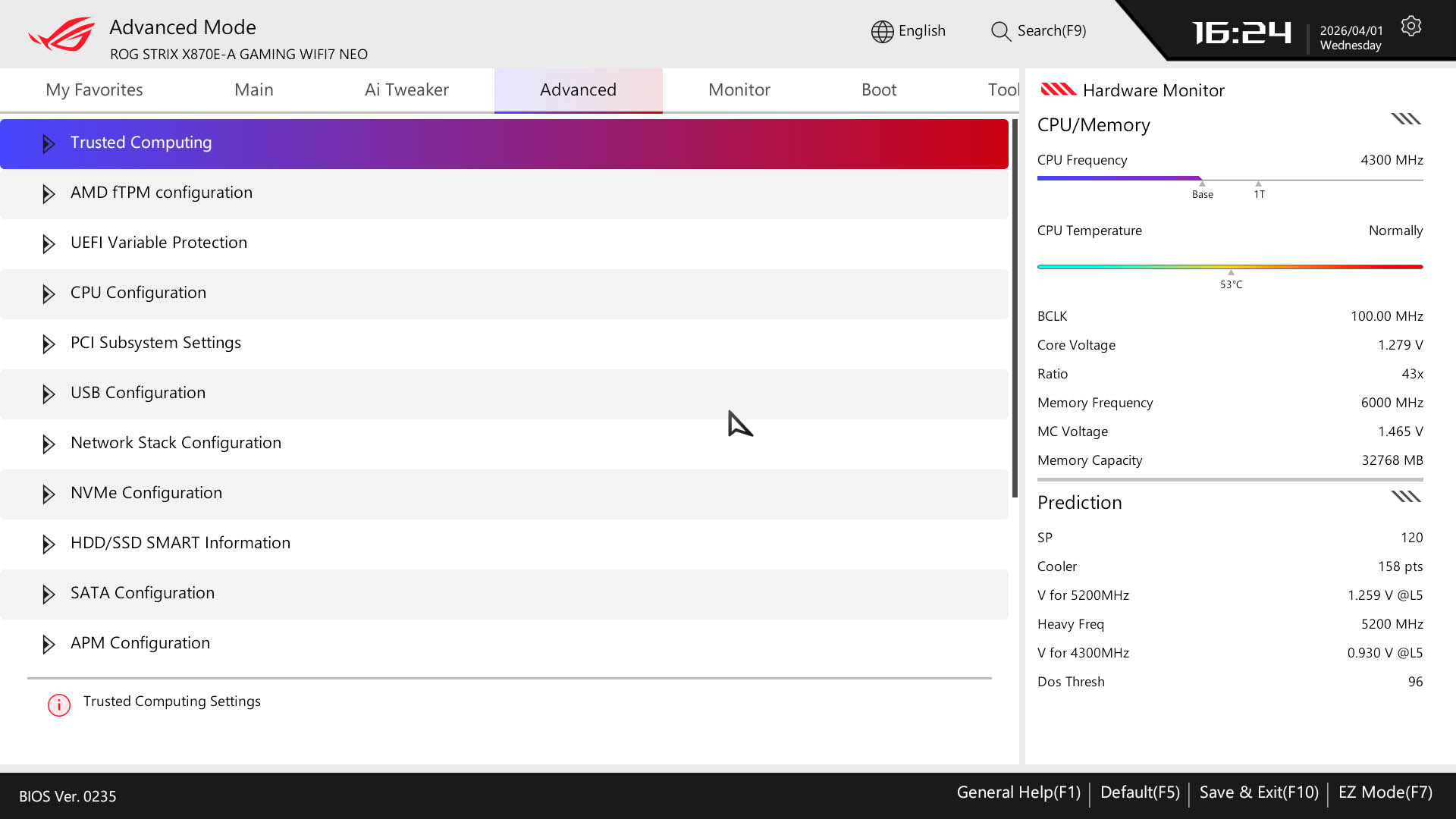

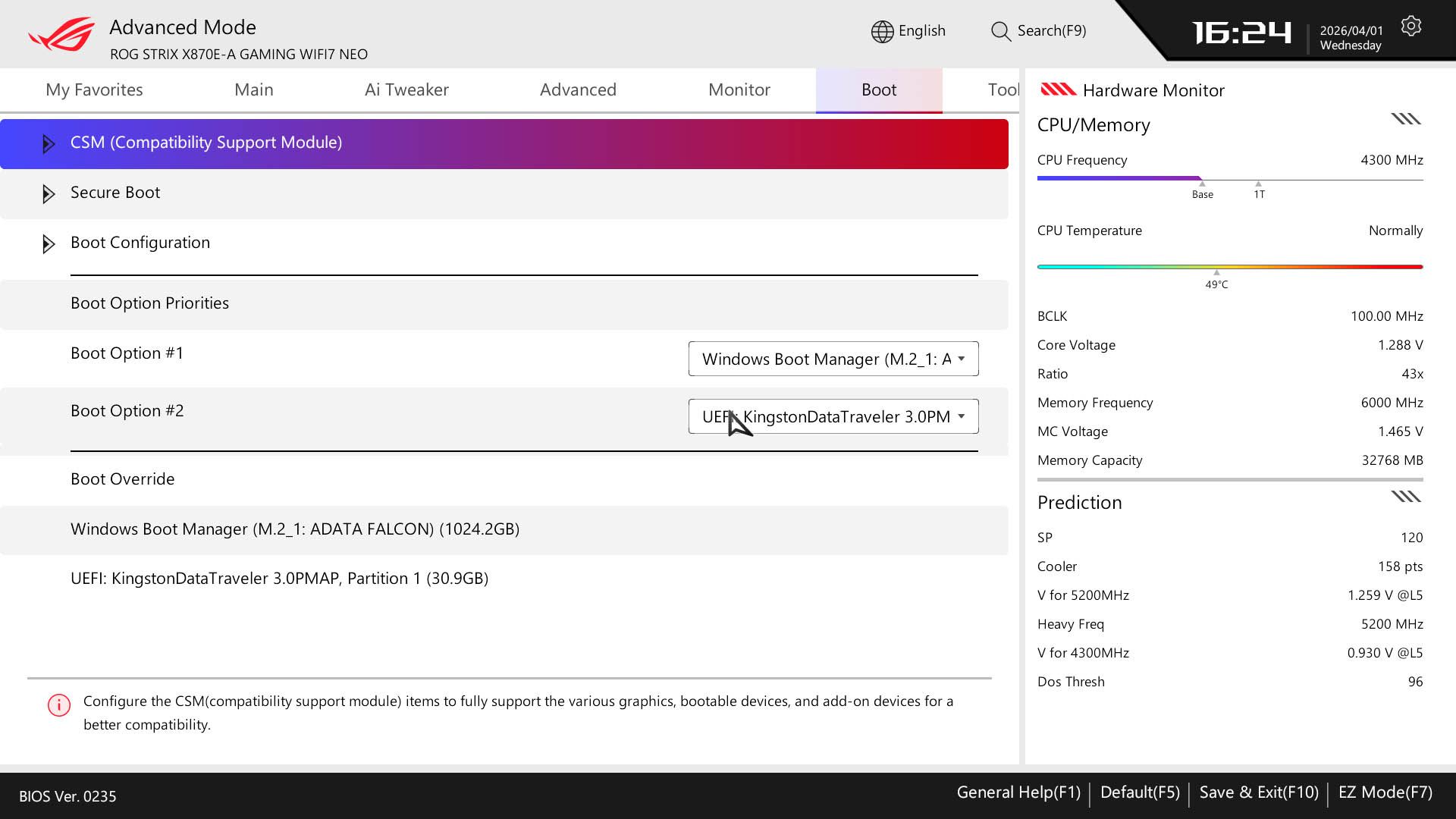

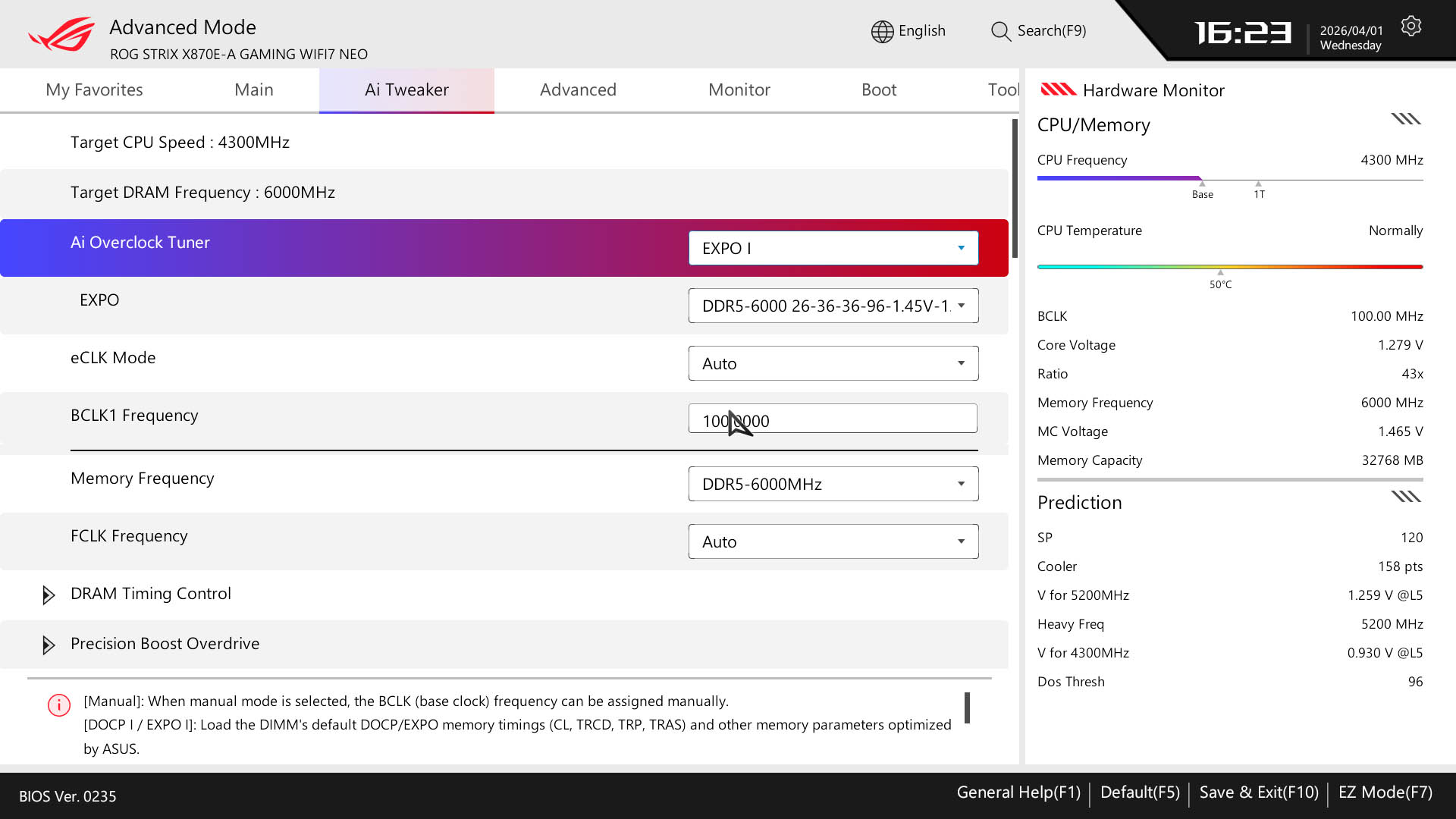

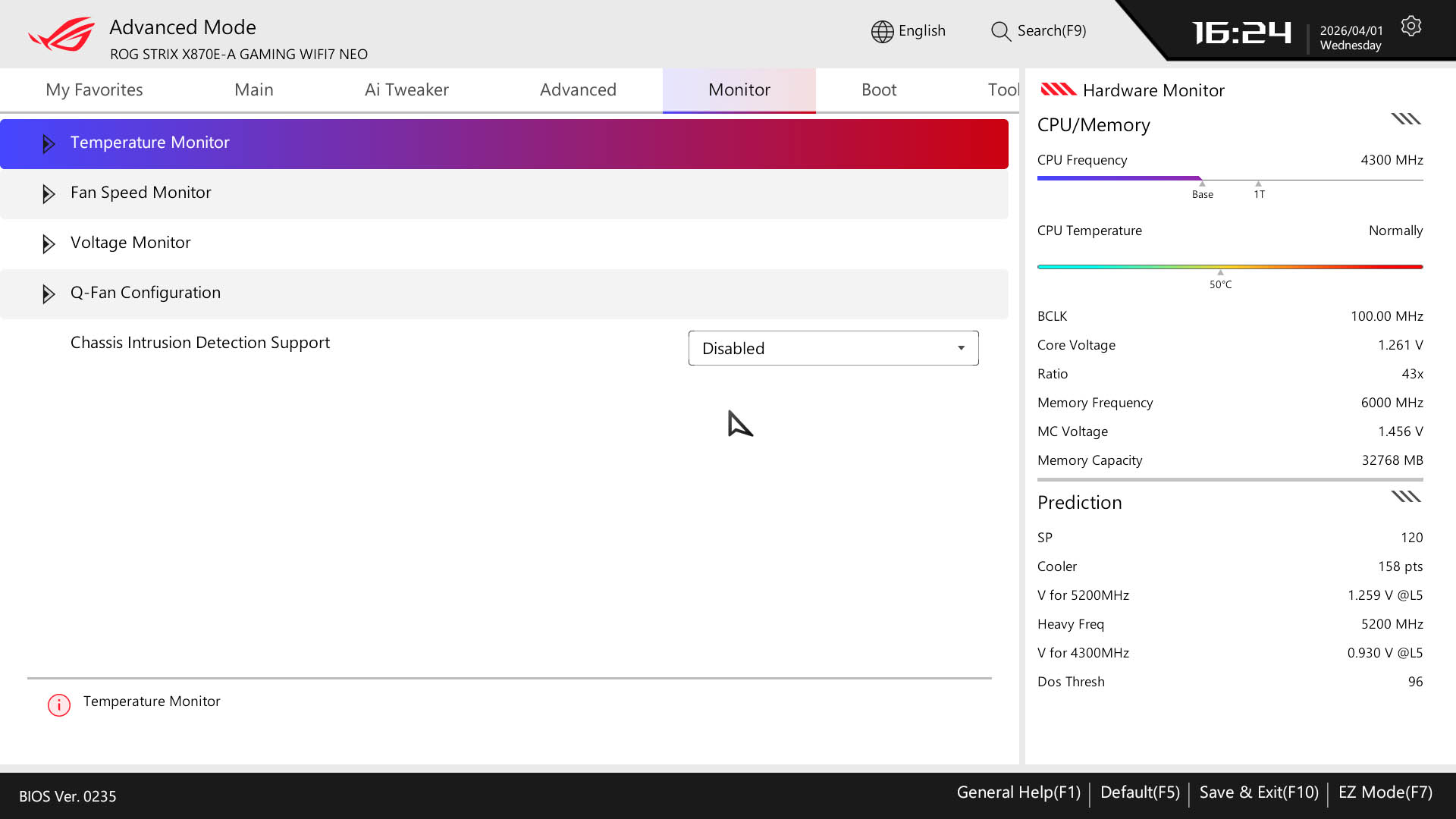

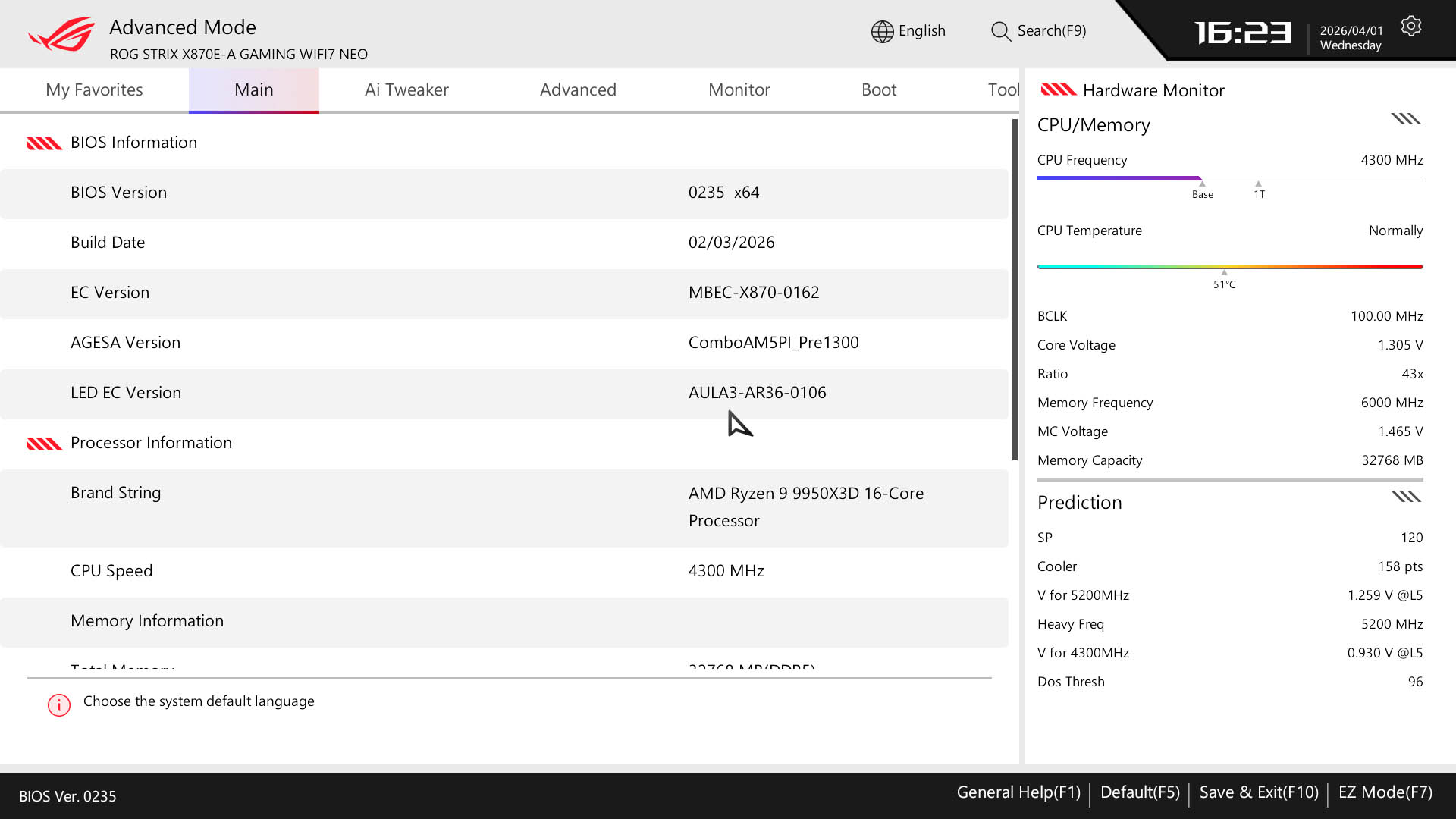

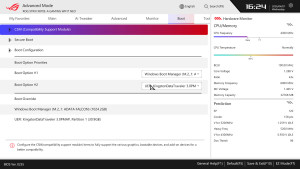

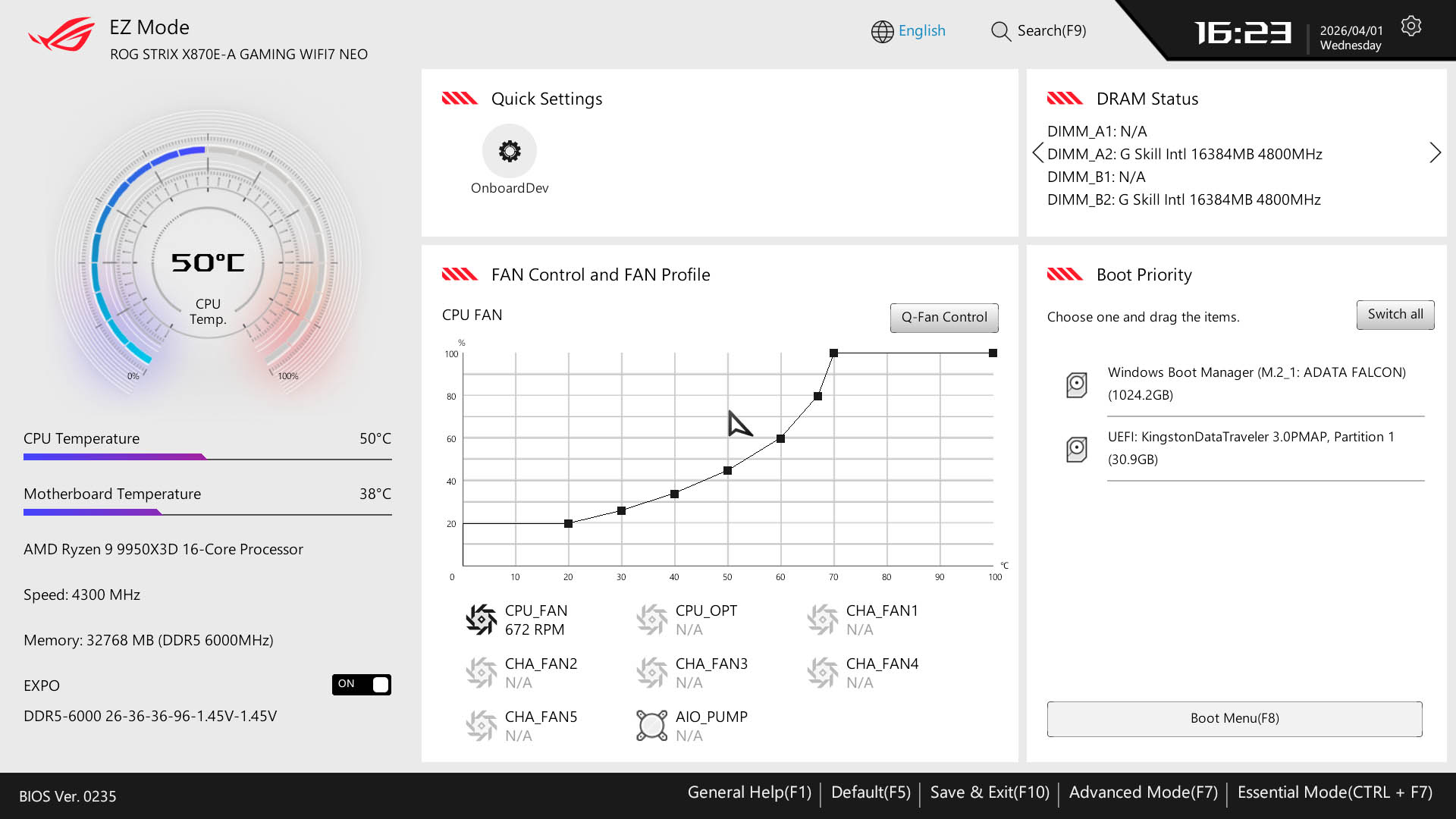

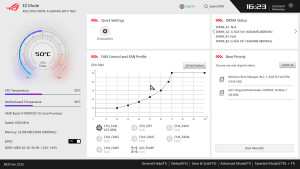

Kao što već znamo iz recenzija Neo ploča, jedna od velikih novosti je što im je UEFI sučelje BIOS-a redizajnirano, a sam je BIOS čip nadograđen s 32 na 64 MB. Sučelje je malo drugačije no opet poznati i lako se snaći. Bogato je opcijama te ima bijelu ROG Strix temu. I ovdje imamo Q-Dashboard koji smo vidjeli i kod ostalih X870 ploča a koja grafički ljepše dočarava što je sve spojeno na ploču. Sučelje ima EZMod i Advanced mod, a AI Tweaker je prepun opcija za tweakanje i overclocking (PBO, Core Ratio, DIGI+ VRM, Tweaker’s Paradise, Core Flex itd. Po pitanju overclockinga tu je dinamički OC prekidač između ručnog overclockinga i AMD PBO opcije, a ova ploča podržava i asinkroni takt, tj. BCLK takt je odvojen od SoC taktova. Novost je i predinstalirano WiFi driver u BIOS koji omogućava lakšu instalaciju Windowsa.
Test sistem, način testiranja i overclocking
Test sistem
Test sistem :: Hardware
Matična ploča
ASUS ROG Strix X870E-A Gaming WiFi7 Neo; BIOS: 0235

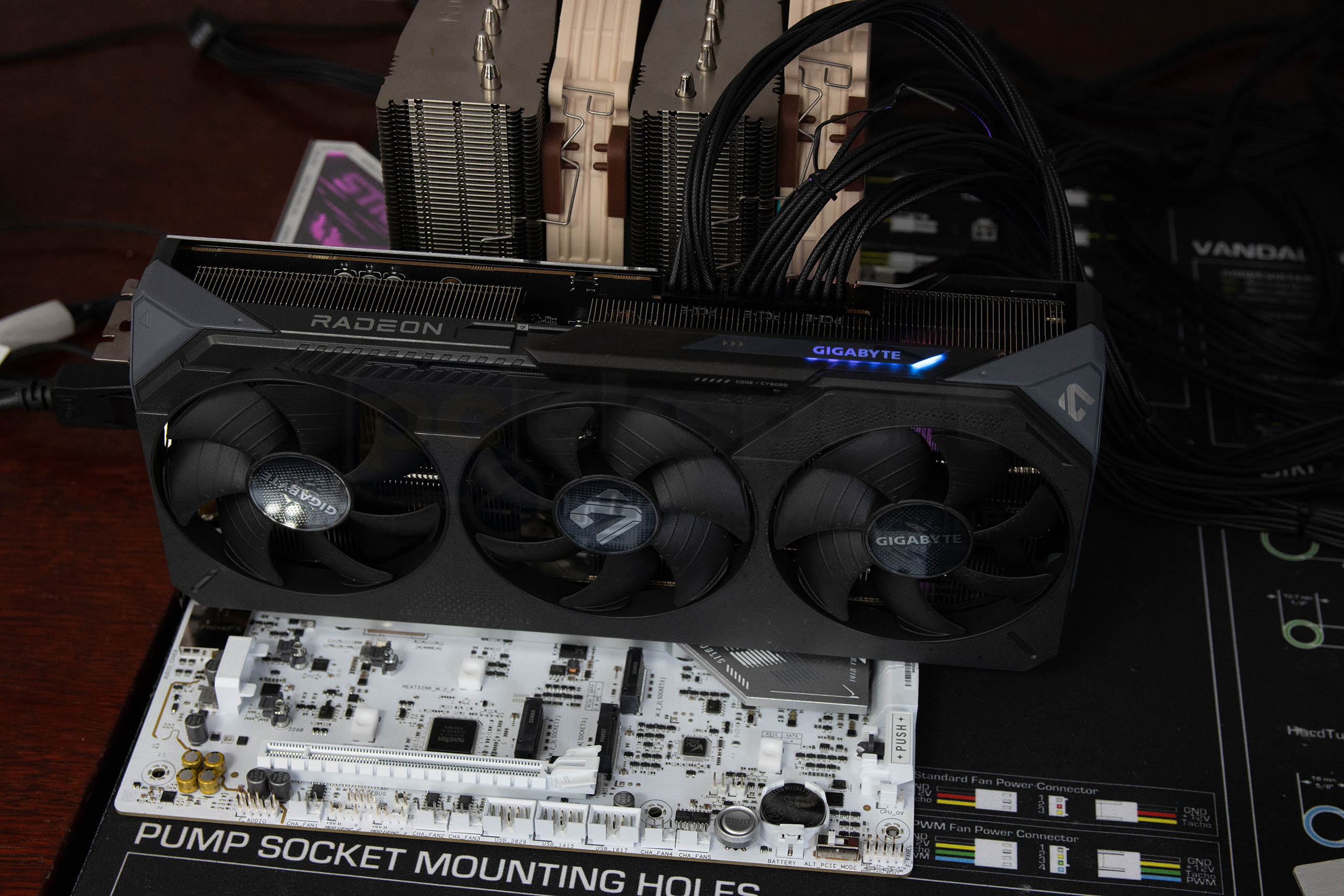

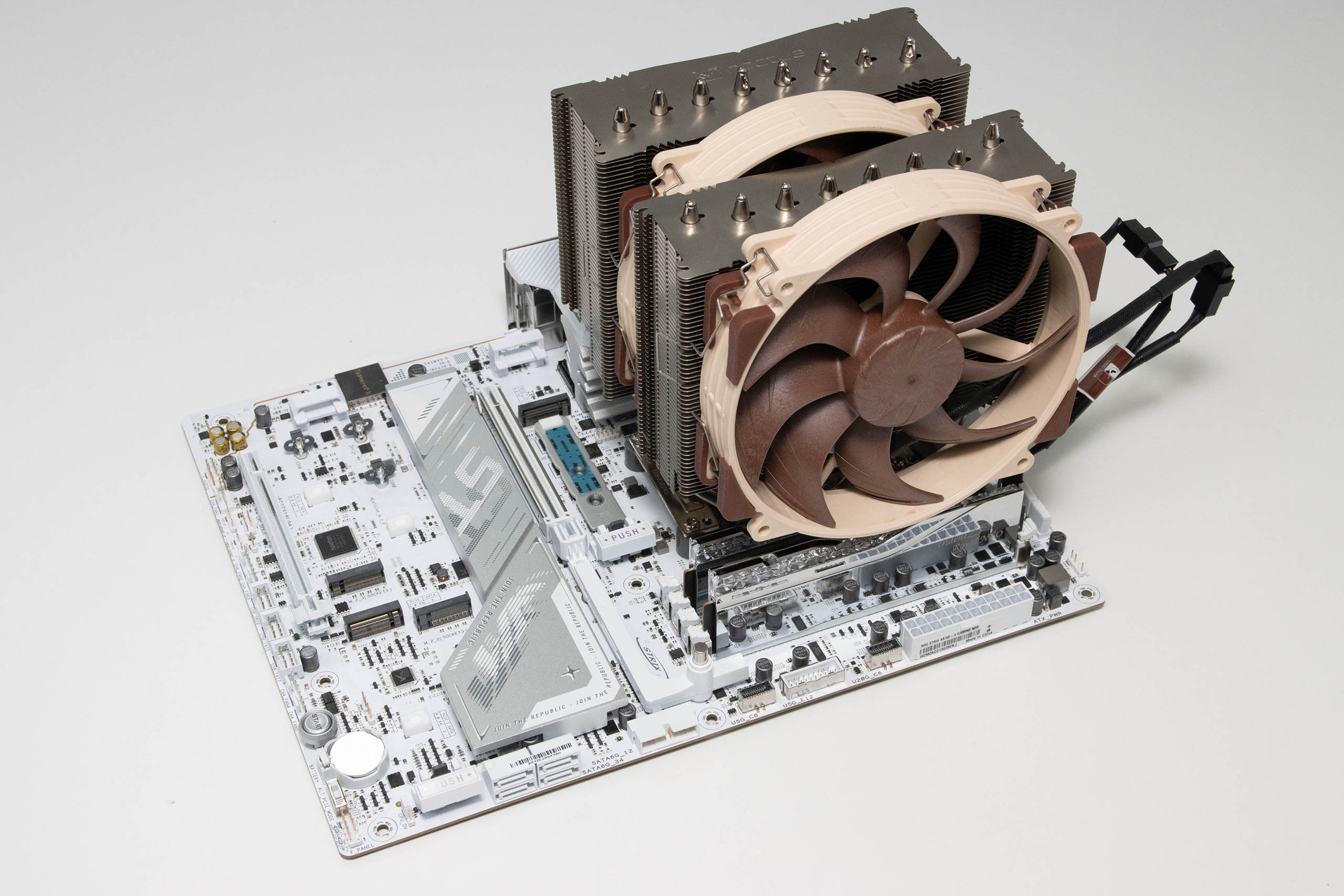

Testirali smo uz pomoć AMD-ovog moćnog Ryzena 9 9950X3D, standardne G.Skill Trident Z5 RGB F5-6000J3038F16GX2-TZ5N memorije, Gigabyte Radeon RX 9070 XT Gaming OC grafičke kartice i ostalog već poznatog hardvera kojeg možete vidjeti u tablici. Procesor je hlađen Noctuinim D15 G2 hladnjakom. Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i grafičkih benchmarka. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu.
Overclocking
Koristili PBO opciju koja se pokazala kao najbolji izbor za overclocking, a s podešavanjem se BCLK-a nismo pretjerano igrali. Ryzen 9 9950X3D ionako ima ograničene OC mogućnosti, i nema ga pretjeranog smisla tjerati iznad tvorničkih postavaka s konvencionalnim hlađenjem.
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="Gigabyte X870E AERO X3D Wood,ASUS ROG Strix X870E-A Gaming WiFi7 Neo,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Strix B850-F Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="9855,9714,9653,9618,9519,9423" colors="blue,orange,blue,blue,blue,blue" height="400"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1C" labels="ASUS ROG Strix X870E-A Gaming WiFi7 Neo,Gigabyte X870E AERO X3D Wood,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Strix B850-F Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="755,755,752,750,742,733" colors="orange,blue,blue,blue,blue,blue" height="400"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="ASUS ROG Strix X870E-A Gaming WiFi7 Neo,Gigabyte X870E AERO X3D Wood,ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="566,564,562,562,552,544" colors="orange,blue,blue,blue,blue,blue" height="400"]
Jako dobri rezultati u Cinebench testovima, ploča izvlači sasvim solidne performanse iz procesora. Ipak, u Blenderu AERO X3D ipak izvlači najviše.
Zagrijavanje procesora @ Noctua D15 G2
[ichart headers="ID,Load (°C)" title="Maximum Temperature" htitle="Load (°C, manje je bolje)" labels="ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS ROG Strix X870E-A Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="80.8,81.4,81.4,82.8,84.1,86.6" colors="blue,red,blue,blue,blue,blue" height="400" min="0"]
[ichart headers="ID,Load (°C)" title="Average Temperature" htitle="Load (°C, manje je bolje)" labels="ASUS ROG Strix X870E-A Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="76.6,77.5,78.7,80.4,81.7,84.4" colors="red,blue,blue,blue,blue,blue" height="400" min="0"]
Ove temperature su dokaz da ploča može izvući sasvim lijepe performanse iz procesora bez previše zagrijavanja.
Zaključak
Asus u prošloj generaciji nije imao ROG Strix A model s dva čipseta, tj. u X870E izvedbi. Sad su to popravili i pred nama je ROG Strix X870E-A ploča za koju možemo reći da je jako dobar izbor i da većini korisnika zapravo ni ne treba ništa bolje i opremljenije. Jedina konkretna zamjerka na opremu bi bila da je mogla biti i malo bolja WiFi7 podrška s 320 MHz kanalima. Ostalo je sve tip top. VRM jedinica je dovoljno moćna i za najjače procesore dok god ih konvencionalno hladimo i ne pretjerujemo s ekstremnim overclockingom, a i njeni hladnjaci odrađuju jako dobar posao. I/O mogućnosti ove ploče su izvrsne s dva USB4 porta, dva USB 3.2 Type C porta koja nude mogućnost punjenja uređaja snagom do 30 W, tu je 5 Gbps LAN, ALC4080 audio jedinica, itd. Softverske mogućnosti su izvrsne, AI također, a 64 MB BIOS je donio novo sučelje, nove mogućnosti i iste one bogate opcije za tweakanje i overclocking. Ploči apsolutno ništa ne fali a i izgleda odlično. Naravno, ništa to ne dolazi povoljno i ROG Strix X870E-A Gaming WiFi 7 Neo košta oko 470 € u njemačkim trgovinama informatičke opreme (u Hrvatskoj je još nema).
