Kao posljednja Asusova Neo ploča u ovom nizu nam je u lab pristigla moćna ROG Strix X870E-E Gaming WiFi7 Neo. Kao što znamo, -E je uvijek najmoćnija ROG Strix ploča u ponudi i donosi zanimljiv dizajn, bogatu opremu, moćno hlađenje i moćnu napojnu jedinicu te je samo malo ispod punokrvnih ROG modela. Ova donosi novi 64 MB BIOS čip, dva USB 4 Type-C porta, 5-gigabitni ethernet, WiFi 7, ROG SupremeFX 7.1 zvuk, pet M.2 slotova i 22-faznu napojnu jedinicu.
U videu otpakiranja možete vidjeti da se pakiranje nije značajnije mijenjalo u odnosu na prethodnicu, ali i u par generacija unazad. Asus ne mijenja značajnije dizajnerski i grafički izričaj koji su za ROG Strix ploče odavno zadali. Kao najskuplja, ova Strix X870E ploča donosi i najviše opreme. Ploča je kao i do sada unutar kutije jako dobro zaštićena, a ispod nje se u kutiji nalazi i spomenuti bogati bundle koji se sastoji od:
2 x SATA 6Gb/s kabela
1 x držač za DDR5 hladnjak
1 x paketić za ventilator
1 x ROG pomoćni ventilator promjera 60 milimetara
1 x termalni podložak za M.2 22110
1 x ASUS Wi-Fi antena
1 x paket vezica za kabele
1 x M.2 Q-Latch paket
2 x M.2 Q-slideri
1 x ROG privjesak za ključeve
1 x ROG Strix stickers
1 x ROG zahvalnica
5 x M.2 gumice
1 x vodič za brzi početak rada
Prethodnicu, model ROG Strix X870E-E Gaming WiFi, smo testirali prije otprilike 19 mjeseci, i od tada se nije ništa značajno dogodilo na tržištu procesora, osim što je AMD izbacio nekoliko novih X3D modela koji će biti savršen izbor za ovu ploču. Sama je ploča doživjela blagi redizajn, dodane su joj neke nove značajke te je svakako spremna za nadolazeće godine i nadolazeću Zen 6 seriju procesora koja će također biti na AM5 socketu. ROG Strix ploče se drže određene filozofije dizajna i tu Asus s novim modelom ne odstupa previše, već samo donosi varijacije na istu temu. Nova ploča donosi drugačiji pokrov stražnjih I/O portova s Polymo II osvjetljenjem, redizajnirani su VRM hladnjaci (premda ne značajno), novi je hladnjak s toplovodnom cijevi na prvom M.2 slotu, a i hladnjak donjih M.2 slotova i čipseta je doživio blagi redizajn uz tool-less izvedbu. Također, ova ploča se vraća i tradicionalnom izbacivaču za PCIe kartice, čime Asus rješava problem poznat iz prošle generacije. Sve u svemu, ova ploča lijepo izgleda i nije previše kičasta.
Kao i do sad, inženjeri su imali zahtjevniji zadatak kod layouta jer je unatoč činjenici da je riječ o ploči ATX dimenzija, količina elemenata na ploči velika i treba sve složiti smisleno. Ipak, kao i dosad odradili su solidan posao i sve je razmješteno logično te ništa ničemu neće smetati. Svi bitniji konektori i headeri su postavljeni uz rub ploče pa će i menadžment kabela biti lagan, a i dalje bismo voljeli da su sada već i interne USB 3.0 i USB 3.2 utičnice postavljene horizontalno, kao što su niže ispod njih SATA portovi i obična USB 3.0 utičnica. I dalje su ojačane metalnim košuljicama, pa se orijentacija može i oprostiti. Generalno, ploča izgleda malo pretrpano, ali i plaćamo silnu količinu opreme pa to tako mora i biti. I na ovoj ploči su novost POGO pinovi za nove Asusove AIO hladnjake. Prvi smo ih put vidjeli kod recenzije Dark Hero ploče, a uz pomoć njih je Asus odlučio riješiti problem silnih kabela AIO hladnjaka, te omogućiti kompletnu komunikaciju i napajanje pumpe i ventilatora uz pomoć 11 kontakata u dvije grupe (9+2) na koje će nalijegati kontakti na kućištu pumpe AIO hladnjaka.
VRM jedinica se nije znatnije mijenjala, i sve je isto kao i kod prethodnice, a i modela prije nje. Napojna jedinica je teamed up layouta, s 18 + 2 + 2 faznim dizajnom i 20 110-amperskih pametnih power stageova, te dva 80-amperska. Kao i kod prethodnice, VRM kontroler (DIGI+) se nalazi s donje strane ploče, tj. na drugoj strani PCB-a s 8-slojeva. Korišteni su 5K solid kondenzatori i kvalitetne prigušnice na VRM jedinici, pa problema s isporukom veće količine snage i procesoru kao što je naš testni Ryzen 9 9950X3D ne bi trebalo biti ni kod ekstremnog overclockinga. U standardnim uvjetima, a malo smo i overclockirali, nikakvih problema nije bilo, a i zagrijavanje je bilo nisko. Dva velika aluminijska hladnjaka spojena toplovodnom cijevi su odlično odradila svoj posao.
Na desnoj i gornjoj strani ploče ništa se značajnije nije mijenjalo u odnosu na prethodnicu. Tu su smješteni uobičajeni konektori, kao i Start te Flex-Key tipke. Iznad njih je LED dijagnostika, a i dalje su sva četiri 4-pinska konektora na gornjoj strani pokrivena gumenim čepićima s ROG logoima. Ispod LED dijagnostike se nalazi i POST dijagnostika s četiri malene LED-ice. Oko AM5 socketa je dovoljno mjesta za sve hladnjake, a desno od njega su četiri memorijska DIMM utora. Četiri slota maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 8.600 MT/s za Ryzen 9000 seriju, te do 9.600 MT/s za Ryzen 8000 seriju procesora. Podržana je DIMM i CUDIMM memorija, a podržani su i XMP i AEMP III profili. Brže i kvalitetnije komunikacijske veze s memorijom Asus naziva NitroPath, a kao i na sličnim Asus pločama podržane su i DIMM FIT i DIMM FIT Pro tehnologije koje analiziraju module za optimizaciju performansi i potencijale probleme. Na desnom se rubu još nalaze i 24-pinski ATX konektor, ispod kojeg su dva interna USB headera – USB 20 Gbps i USB 5 Gbps.
I na donjem je dijelu ploče manje više sve slično kao i kod prethodnice. Tu se kao i obično nalaze M.2 i PCIe slotovi, veliki hladnjak za dva X870 čipseta, kao i svi oni headeri, utičnice i portovi uobičajeni za donji rub ploče. Na dnu je i baterija, jumper za CPU Overvolt, konektori za temperaturne senzore, prekidač za alternativni PCIe mod itd. Sve je uredno složeno. Audio jedinica je ROG SupremeFX 7.1 Surround Sound High Definition se Audio CODEC-om ALC4080 što se i nije mijenjalo u odnosu na prethodnicu. ALC4080 CODEC podržava 120 dB SNR playback, 113 dB SNR snimanje, 32-bit/384 kHz playback, a tu su i kvalitetni audio kondenzatori, Savitechovo SV3H712 pojačalo za slušalice, pozlaćeni jackovi, itd. Gornji PCIe x16 slot podržava PCIe 5.0 standard te radi u punoj x16 propusnosti barem s Ryzenima 9000 i 7000 serije. Sa slabijim Ryzenima 8000 serije radi u PCIe 4.0 x8 ili x4 modu, no tko će na ovoj ploči koristiti Ryzen 8700 ili slabije. Slot ima i metalnu košuljicu da izdrži pritisak masivnijih grafičkih kartica. Donji PCIe 4.0 x16 slot radi s x4 propusnosti.
Kod M.2 slotova je došlo do promjene u rasporedu pa sad više nemamo dva na vrhu nego samo jedan i masivni hladnjak za njega. Ispod njega se nalazi M.2_1 slot (Key M), s podrškom za 2242/2260/2280 uređaje i PCIe 5.0 x4 mod rada. Ima donji hladnjak te termalnu podlogu. Ispod njega i hladnjaka čipseta se nalazi M.2_2 slot (Key M), s podrškom za 2242/2260/2280 uređaje i PCIe 5.0 x4 mod rada no on dijeli resurse s USB 40Gbps portovima na stražnjem panelu. Oba porta i M.2 slot će raditi s propusnošću x2, ako popunimo taj M.2 slot. On također ima svoj donji hladnjak, a gornji je zajednički za sva četiri slota. Do i ispod tog M.2_2 slota se nalaze i M.2_3, M.2_4 i M.2_5 slotovi koji podržavaju 2242/2260/2280/22110 uređaje i PCIe 4.0 x4 mod rada. M.2_3 slot resurse dijeli s donjim PCIe 4.0 x16 slotom. Na ploči su još i četiri horizontalno orijentirana SATA 6 Gbps porta (uz desni rub). Tu je i AMD RAIDXpert2 tehnologija s podrškom za RAID 0/1/5/10.
ROG Strix X870E-E Gaming WiFi7 Neo - drugi dio
Donji je rub ploče ispunjen uobičajenim setom headera i portova. S lijeva na desno tu nalazimo Front Audio header, dva ARGB LED headera, Alt PCIE Mode prekidač, četiri 4-pinska konektora za ventilatore, tri USB 2.0 headera, CPU Overvoltage jumper, Front Panel header, bateriju itd. Iznad donjeg PCIe slota se nalazi i Nuvotonov Super I/O kontroler, a desno i TPU kontroler.
Donja strana ploče je prošarana ROG Strix i For Those who dare natpisima na PCB-u, te ROG logoom. Asusovi inženjeri su na dno ove ploče smjestili i dva VRM kontrolera – Digi+ EPU ASP2206 (Infineon) i RT3672JE (RichTek)! Rješenje je to koje smo viđali i na prethodnicama.
Na stražnjem se I/O panelu nalazi djelomično plastika i Polymo II osvjetljenje, a djelomično aluminij. Na donjem desnom rubu ploče nalaze se četiri SATA porta, jedan USB 20 Gbps interni port, te jedan USB 5 Gbps interni port - svi su horizontalne orijentacije. Stražnji I/O panel je vrlo bogato opremljen i uključuje:
2 x USB4 (40Gbps) porta (2 x USB Type-C s DP Alt modom)
11 x USB 10Gbps portova (9 x Type-A + 1 x USB Type-C + 1 x USB Type-C s do 30W PD/PPS brzim punjenjem)
1 x HDMI port
1 x Wi-Fi Modul
1 x Realtek 5Gb Ethernet
2 x pozlaćena audio jacka
1 x Optical S/PDIF out port
1 x BIOS FlashBack tipka
1 x Clear CMOS tipka
Najzanimljiviji dio su USB 4.0 portovi propusnosti do 40 Gbps, te USB 10 Gbps Type C port koji ima brzo 30 W punjenje uređaja što će se svidjeti mnogima koji koriste računalo za napuniti pametni telefon, tablet ili neki drugi uređaj. Na stražnjem se panelu nalazi i MediaTek MT7927 WiFi 7 modul, koji podržava tri frekvencijska spektra (2,4/5/6 GHz) i 320 MHz kanale. Uz to, podržava i Bluetooth v5.4. WiFi standardno radi jako dobro, prijem je snažan i u prostoriji iznad routera i nema nikakvih smetnji.
Za brze se USB 4.0 portove propusnosti 40 Gbps brine ASMedijin ASM4242 kontroler koji nosi i Thunderbolt 4 certifikat. Omogućava dva USB 4.0 porta na stražnjem I/O dijelu u obliku Type C portova te donosi i podršku uza monitore do 8K rezolucije ako je samo jedan port u upotrebi (ili dva monitora od 4K). ASM4242 je i solidan potrošač električne energije pa mu je potreban i poveći aluminijski hladnjak. Zanimljivo je da 20Gbps USB Type C port na stražnjem I/O panelu podržava i Power Delivery s do 30 W snage punjenja te ima i USB Wattage Watcher za nadzor punjenja. Uz to, tu je ukupno i deset USB 10 Gbps portova – devet Type A i jedan Type C. Ovo je sasvim dovoljno i za potrebe najzahtjevnijih korisnika.
Na ploči se ukupno nalazi osam 4-pinskih konektora za ventilatore i vodene pumpe, a tu su i četiri SATA porta, jedna USB 20 Gbps utičnica, dvije USB 5 Gbps utičnice, te tri USB 2.0 headera. Zatim, tu nalazimo i tri ARGB Gen 2 headera koje kontrolira Aura Sync aplikacija.
Na pokrovu VRM hladnjaka i stražnjih I/O portova se nalazi poznato Polymo osvjetljenje koje prikazuje Strix natpis i ROG logo u ARGB LED bojama čime jasno upravljamo putem Aura Sync sučelja. Podržani su standardni efekti kao što su Static, Breathing, Strobing, Rainbow, Color Cycle, Starry Night, Music, Smart, Adaptive color i Dark (off). Naravno, sve se može uskladiti i s ostalim spojenim osvijetljenim hardverom, te kontrolirati i tri ARGB LED headera.
Kao što već znamo iz recenzija Neo ploča, jedna od velikih novosti je što im je UEFI sučelje BIOS-a redizajnirano, a sam je BIOS čip nadograđen s 32 na 64 MB. Sučelje je malo drugačije no opet poznati i lako se snaći. Bogato je opcijama te ima tamnu ROG Strix temu. I ovdje imamo Q-Dashboard koji smo vidjeli i kod ostalih X870 ploča a koja grafički ljepše dočarava što je sve spojeno na ploču. Sučelje ima EZMod i Advanced mod, a AI Tweaker je prepun opcija za tweakanje i overclocking (PBO, Core Ratio, DIGI+ VRM, Tweaker’s Paradise, Core Flex itd. Po pitanju overclockinga tu je dinamički OC prekidač između ručnog overclockinga i AMD PBO opcije, a ova ploča podržava i asinkroni takt, tj. BCLK takt je odvojen od SoC taktova. Novost je i predinstalirani WiFi driver u BIOS koji omogućava lakšu instalaciju Windowsa.
Sa softverske strane tu je poznati Armoury Crate, koji je centralni hub iz kojeg sve kontroliramo Osim njega, tu su i ROG Strix CPU-Z, Dolby Atmos, GlideX, Driver Hub, Adobe Creative Cloud (trial), Norton 360 for Gamers (60 dana trial), WinRAR (40 dana trial), USB Wattage Watcher, TurboV Core itd. ASUS donosi i niz AI Intelligence mogućnosti kao što su AI Cache Boost, AI Advisor, AI Overclocking, AI Cooling II (one-click fan tuning) te AI Networking II.
Test sistem, način testiranja i overclocking
Test sistem
Test sistem :: Hardware
Matična ploča
ASUS ROG Strix X870E-E Gaming WiFi7 Neo; BIOS: 0238

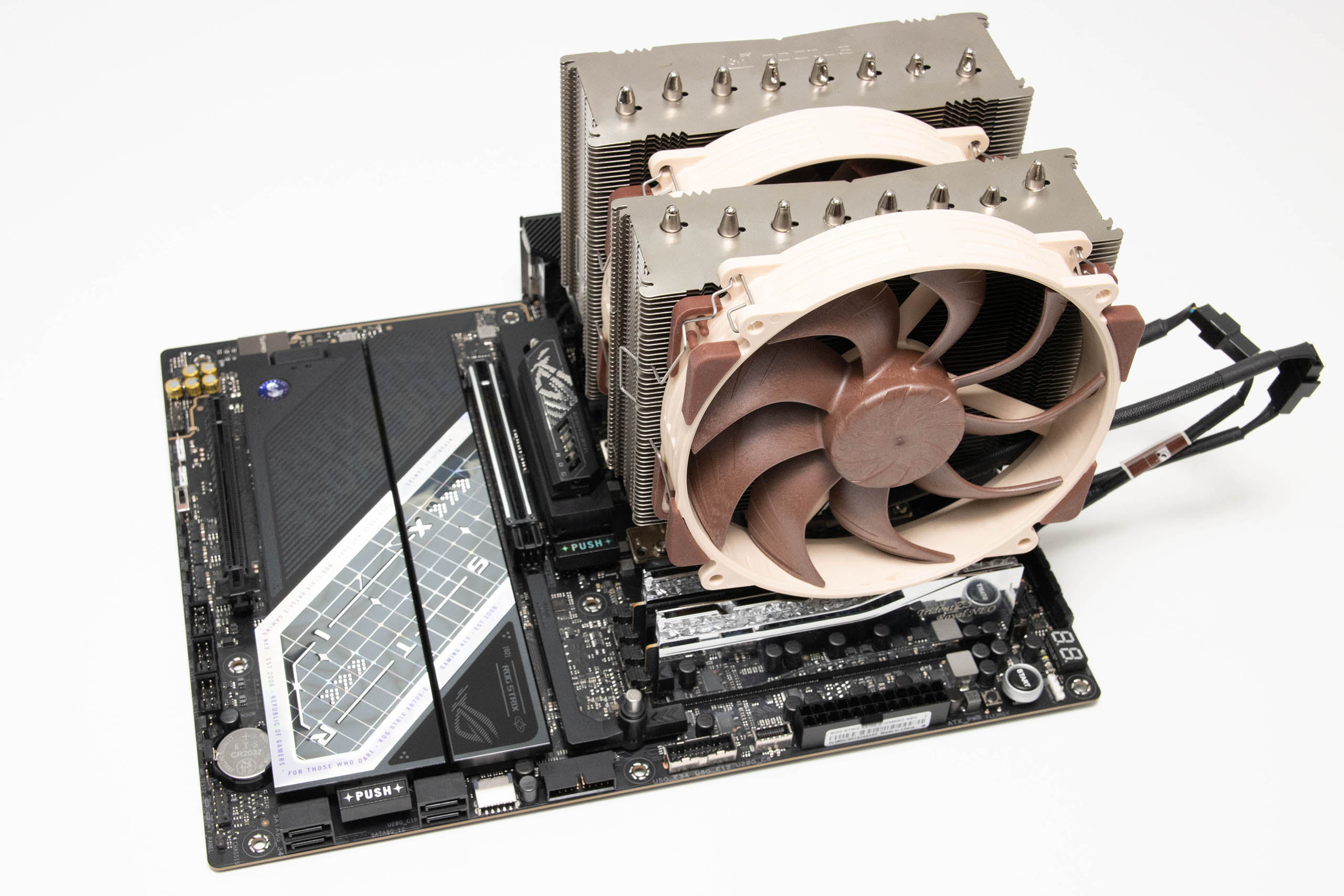

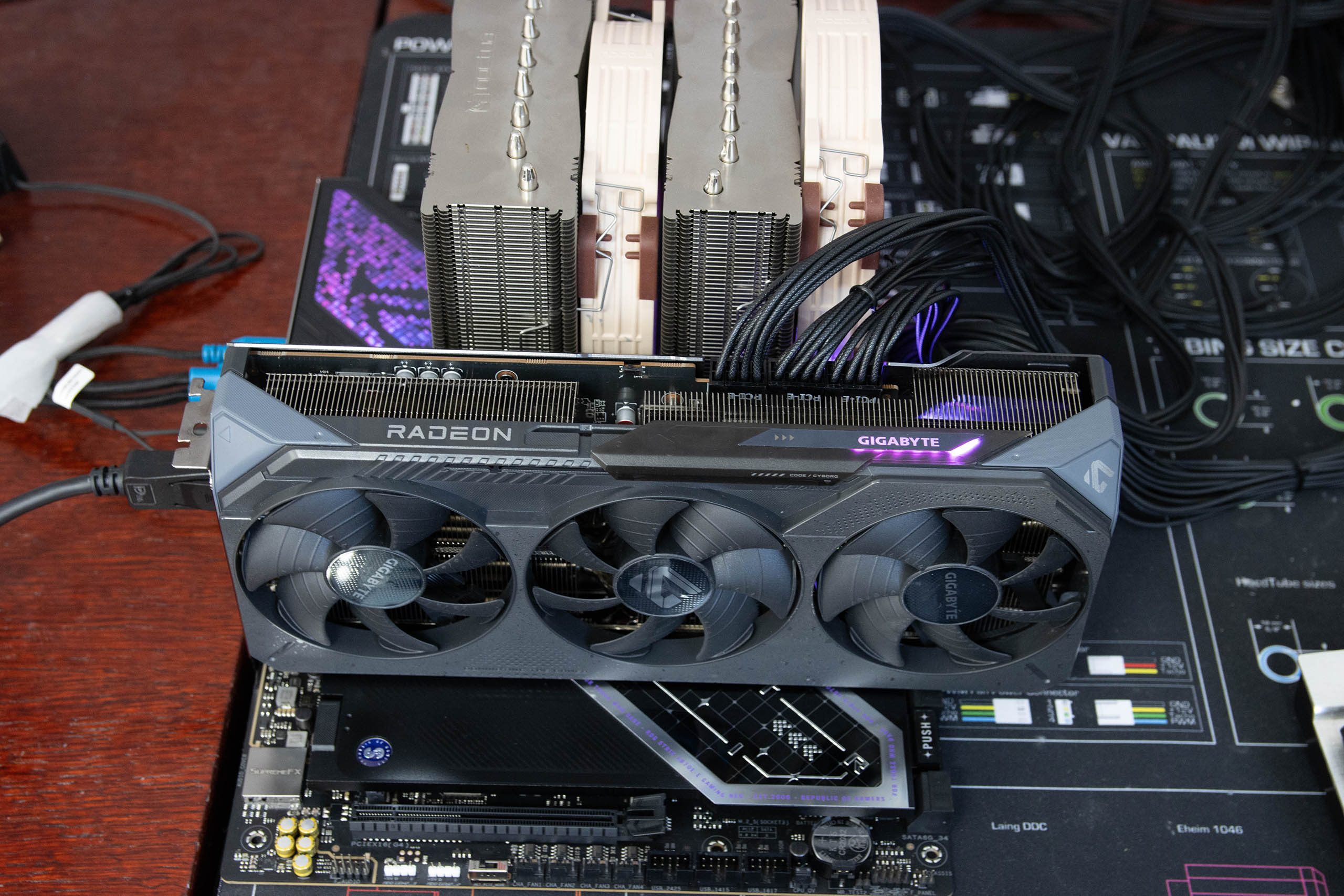

Testirali smo uz pomoć AMD-ovog moćnog Ryzena 9 9950X3D, standardne G.Skill Trident Z5 RGB F5-6000J3038F16GX2-TZ5N memorije, Gigabyte Radeon RX 9070 XT Gaming OC grafičke kartice i ostalog već poznatog hardvera kojeg možete vidjeti u tablici. Procesor je hlađen Noctuinim D15 G2 hladnjakom. Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i grafičkih benchmarka. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu.
Overclocking

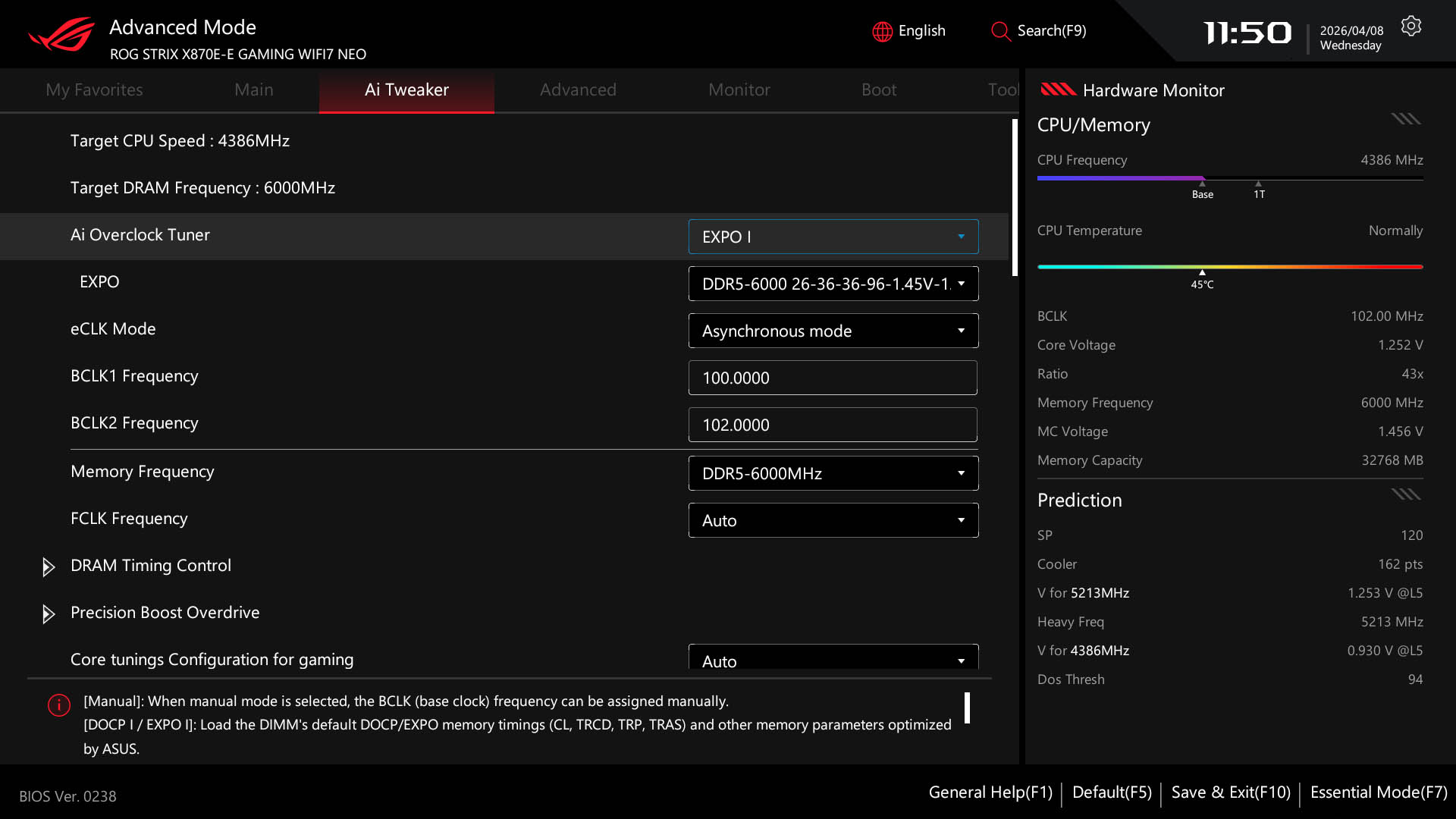

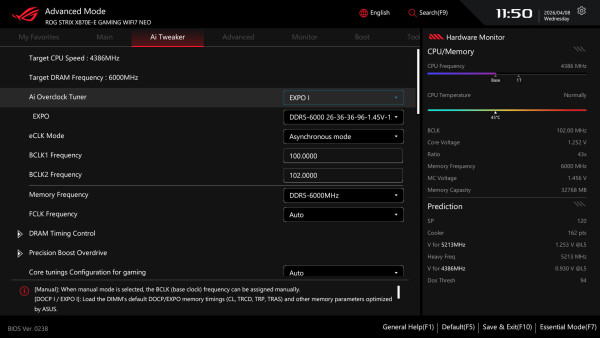

Koristili PBO opciju koja se do sada pokazala kao najbolji izbor za overclocking, a uz to smo isprobali i BCLK overclocking gdje smo postigli stabilnih 102 MHz. Vidjet ćemo kakvi su rezultati, ali jedno je sigurno - Ryzen 9 9950X3D ima ograničene OC mogućnosti, i nema ga pretjeranog smisla tjerati iznad tvorničkih postavaka s konvencionalnim hlađenjem. No, ako su vam bitne dodatne performanse, i to je eto moguće.
[ichart headers="ID, CPU (pts)" title="Cinebench 26 nT" labels="Gigabyte X870E AERO X3D Wood,ASUS ROG Strix X870E-A Gaming WiFi7 Neo,Asus ProArt B850-Creator WiFi Neo,ASUS ROG Strix X870E-E Gaming WiFi7 Neo,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Strix B850-F Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="9855,9714,9676,9658,9653,9618,9519,9423" colors="blue,blue,blue,orange,blue,blue,blue,blue" height="600"]
[ichart headers="ID, CPU (pts)" title="Cinebench 26 1C" labels="ASUS ROG Strix X870E-E Gaming WiFi7 Neo,ASUS ROG Strix X870E-A Gaming WiFi7 Neo,Gigabyte X870E AERO X3D Wood,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Strix B850-F Gaming WiFi7 Neo,Asus ProArt B850-Creator WiFi Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="757,755,755,752,750,742,742,733" colors="orange,blue,blue,blue,blue,blue,blue,blue" height="600"]
[ichart headers="ID, CPU (pts)" title="Cinebench 26 1T" labels="ASUS ROG Strix X870E-A Gaming WiFi7 Neo,Gigabyte X870E AERO X3D Wood,ASUS ROG Strix X870E-E Gaming WiFi7 Neo,ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,Asus ProArt B850-Creator WiFi Neo,ASUS ROG Crosshair X870E Dark Hero" values="566,564,563,562,562,552,550,544" colors="blue,blue,orange,blue,blue,blue,blue,blue" height="600"]
Sasvim solidni rezultati za ovu ploču - izvlači relativno visoke performanse iz procesora.
Overclocking (PBO)
Blender
[ichart headers="ID, Time (s)" title="Gooseberry Benchmark (sekunde, manje je bolje)" labels="ROG Strix X870E-E Gaming WiFi7 Neo @ OC,ROG Strix X870E-E Gaming WiFi7 Neo" values="232.08,242.48" colors="red,blue" height="200"]
Cinebench R26
[ichart headers="ID, CPU (pts)" title="Cinebench 26 nT" labels="ROG Strix X870E-E Gaming WiFi7 Neo @ OC,ROG Strix X870E-E Gaming WiFi7 Neo" values="10081,9658" colors="red,blue" height="200"]
Overclocking PBO opcijom i onda dodatno podizanjem BCLK-a na 102 MHz je urodio plodom, pogotovo kod CB26 benchmarka i pokazuje solidan potencijal i kod 9950X3D za overclocking.
Zagrijavanje procesora @ Noctua D15 G2
[ichart headers="ID,Load (°C)" title="Maximum Temperature" htitle="Load (°C, manje je bolje)" labels="ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS ROG Strix X870E-A Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood,ASUS ROG Strix X870E-E Gaming WiFi7 Neo" values="80.8,81.4,81.4,82.8,84.1,86.6,86.9" colors="blue,blue,blue,blue,blue,blue,red" height="400" min="0"]
[ichart headers="ID,Load (°C)" title="Average Temperature" htitle="Load (°C, manje je bolje)" labels="ASUS ROG Strix X870E-A Gaming WiFi7 Neo,Sapphire Pure X870A WiFi7,ASUS ROG Strix B850-F Gaming WiFi7 Neo,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Crosshair X870E Dark Hero,ASUS ROG Strix X870E-E Gaming WiFi7 Neo,Gigabyte X870E AERO X3D Wood" values="76.6,77.5,78.7,80.4,81.7,83.4,84.4" colors="blue,blue,blue,blue,blue,red,blue" height="400" min="0"]
Temperature su dosta visoke i dokaz da ova ploča baš i ne štedi procesor.
Zaključak
Kod ove se najskuplje ROG Strix ploče i nije previše toga izmijenilo u odnosu na prethodnicu, baš kao što se ništa jako bitno nije promijenilo ni između ranijih X670E-E i X870E-E modela. Dizajn je malo drugačiji, prerazmješteni su M.2 slotovi zbog mehaničkog izbacivača PCIe kartica, drugačije je osvjetljenje i BIOS je nadograđen s 32 na 64 MB uz dodatak novog i bržeg sučelja. Napojna jedinica je ostala ista, kao i sve ostale bitne značajke. Ploča donosi odličan skup AI mogućnosti, moćno UEFI sučelje i odličan prateći softver, a i oprema je iznimno bogata. Time je ova ploča spremna za budućnost, postojeće Ryzene 7000, 8000 ili 9000 serije ali i nadolazeće Zen 6 procesore. ROG Strix X870E-E Gaming WiFi7 Neo je najbolja i najskuplja pripadnica ROG Strix obitelji i kao takva košta oko 520 € u njemačkim trgovinama informatičke opreme (u hrvatskim je još uvijek nema). Cijena je to vrlo bliska prethodnici u trenutku izlaska na tržište, a ona se trenutačno prodaje za oko 455 € pa nećete pogriješiti ni njenim odabirom.
