I kod ove X79 serije u dizajnu pakiranja Sabertooth ploča nema nikakvih novina. I dalje je to sivkasta kutija s TUF logom i jasno istaknutim petogodišnjim jamstvom. Prednja je stranica otklopiva, pa je moguće saznati sve o tehnologijama koje ova ploča donosi. Na stražnjoj se stranici vidi kompletna ploča i još objašnjenja glavnih značajki ove Sabertoothice. Ploča je u kutiji adekvatno zaštićena kartonskim odjeljkom i antistatičkom vrećicom.

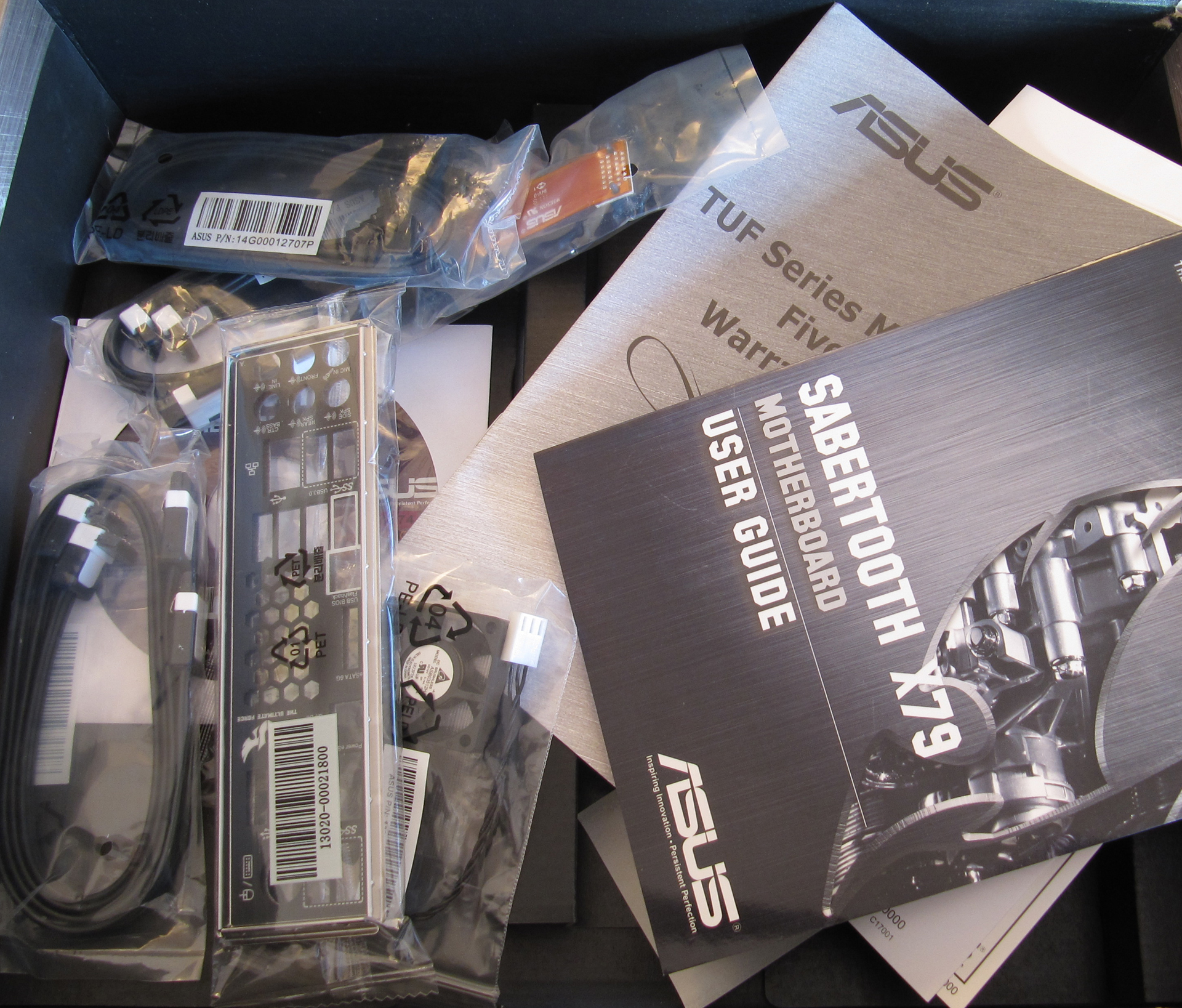

Kao ploča iz Asusovog gornjeg proizvodnog segmenta, ova je Sabertoothica solidno i opremljena. Tu su: korisničke upute,
ASUS Q-Shield, dva SATA 3Gb/s kabela, četiri SATA 6Gb/s kabela, jedan SLI mostić, jedan Q-konektor (2 u 1), jedan ventilator za štitnik I/O panela, TUF certifikacijska kartica i upute za TUF petogodišnje jamstvo. Na popratnom se DVD-u nalaze upravljački programi, antivirusni program, te mnoštvo Asusovog softvera.

Kao i svaka druga Sabertoothica, i ova je obojana u vojničke boje. PCB je crn, a slotovi su kombinacija svjetlije i tamnije zelene boje. Crni su i I/O cover te aktivni hladnjak za PCH, dok je aluminijski hladnjak za VRM također zelenkasto-crni. Sve u svemu, ploča izgleda vrlo dobro, a zbog čak osam DIMM utora izgleda dosta natrpano. Karakteristika je to svih X79 ploča, premda ih je većina napravljena u E-ATX formatu. Ipak, u Asusovoj najboljoj maniri layout je dobro posložen i u konačnici ništa ničemu ne bi trebalo smetati. Ploča kao što smo rekli spada u TUF (The Ultimate Force) seriju, što znači da su komponente korištene za njenu izradu certificirane posebnim standardima i testirane od strane Integrated Service Technology laboratorija. Ovo se odnosi na sve kondenzatore, prigušnice i MOSFET-e ugrađene na ploču. Uz to, ploča ima i strateški postavljene termalne senzore koji čine Thermal Radar tehnologiju i čije se izmjerene temperature mogu očitati u posebnom Asusovom softveru. Kao što smo i ranije pisali ova ploča je namijenjena naprednim korisnicima koji prije svega traže stabilnost rada, ali isto tako se ne žele odreći overclockinga.

Specifikacije
Asus Sabertooth X79
Podržani
procesori

Intel Socket 2011 for 2nd Generation Core i7 Processors
Supports Intel Turbo Boost Technology 2

Čipset

Intel X79
Memorija

8 x DIMM, Max. 64GB, DDR3 1866/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel Extreme Memory Profile (XMP)
Utori
za proširenja

2 x PCIe 3.0/2.0 x16 (dual x16)
1 x PCIe 3.0/2.0 x16 (x8 mode)
2 x PCIe 2.0 x1
1 x PCI

Multi-GPU
podrška

Supports NVIDIA Quad-GPU SLI Technology
Supports AMD Quad-GPU CrossFireX Technology
Pohrana
podataka

Intel® X79 chipset :
2 x SATA 6Gb/s port(s), brown
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
Marvell PCIe 9128 controller :
2 x SATA 6Gb/s port(s), gray
ASMedia ASM1061 controller :
1 x Power eSATA 6Gb/s port(s), green
1 x eSATA 6Gb/s port(s), red
LAN Intel 82579V, 1 x Gigabit LAN Controller(s)
Audio Realtek ALC892 8-Channel High Definition Audio CODEC
– Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
– Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
– Blu-ray audio layer Content Protection
– Optical S/PDIF out port(s) at back panel
Interni
konektori 		1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s) (4 -pin)
1 x Optional Fan connector(s) (4 -pin)
1 x Assistant Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x Clear CMOS jumper(s)
USB

ASMedia USB 3.0 controller :
6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board)
Intel X79 chipset :
14 x USB 2.0 port(s) (6 at back panel, black, 8 at mid-board)
BIOS 64 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.6, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Format ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Firewire VIA 6315N controller
1 x IEEE 1394a port(s)
(1 at back panel)
Asus značajke


TUF ENGINE! Power Design :
– 8 +2 +2 +2 Digital Phase Power Design
– TUF Components (Choke, Cap. & MOSFET; certified by military-standard)
– ASUS DIGI+ Power Control Utility
Ultimate COOL! Thermal Solution :
– TUF Thermal Armor
– TUF Thermal Radar
ASUS Exclusive Features :
– MemOK!
– AI Suite II
– Anti-Surge
– ESD Guards
– ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
– ASUS SSD Caching
– USB 3.0 Boost
ASUS EZ DIY :
– USB BIOS Flashback
– ASUS Q-Shield
– ASUS O.C. Profile
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 2
– ASUS MyLogo 2
– Multi-language BIOS
ASUS Q-Design :
– ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
– ASUS Q-Slot
– ASUS Q-DIMM
– ASUS Q-Connector

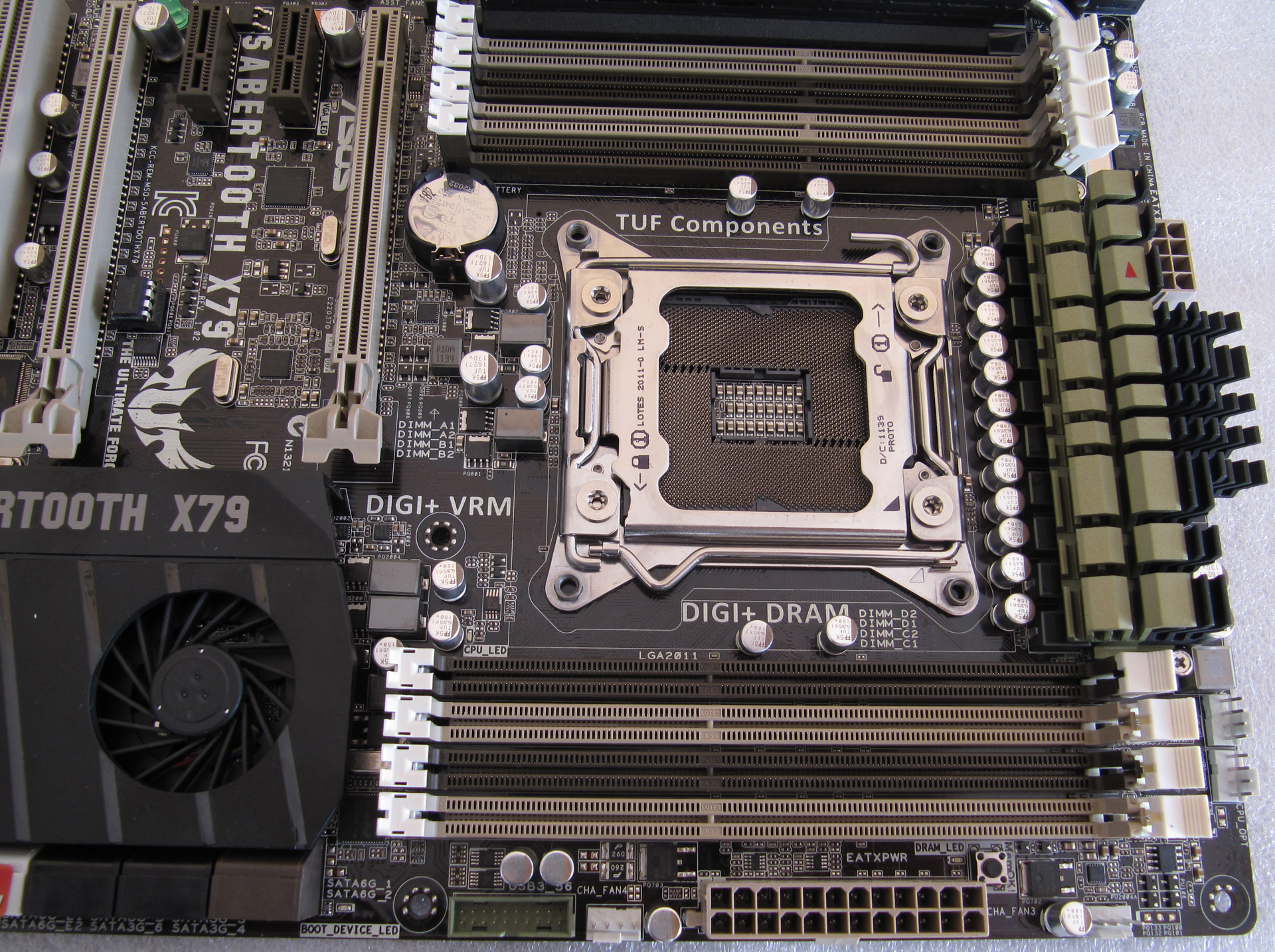

Po skidanju termalnog štita iznad stražnjeg I/O panela uočavamo aluminijski hladnjak povezan s PWM hladnjakom, koji je moguće prisilno hladiti ventilatorom koji dolazi u bundleu. Poboljšava to hlađenje digitalno kontroliranog 8 +2 +2 +2 faznog VRM-a koji se u trenucima velikog opterećenja dosta grije. Posebno je ovo izraženo kada overclockiramo. Priloženi je ventilator tako dobro došla pomoć, a što je najvažnije nije pretjerano bučan. Tako se na tom dijelu ploče još nalazi i jedan ASMedijin USB3.0 kontroler, a prostorom na desno dominiraju prva četiri DIMM utora te socket. Spomenuta VRM jedinica i njen hladnjak nalaze se sjeverno od LGA2011 ležišta, baš kao i 8-pinski EPS konektor. Iznad druge skupine DIMM utora nalaze se dva četiri pinska konektora za ventilatore, a ispod njih je i kontroler VRM-a (DIGI+ EPU). Tik do DIMM utora s desne strane nalazi se još jedan četiri pinski konektor za ventilator, MemOK! tipka, 24-pinski ATX konektor, još jedan 4-pinski konektor za ventilator, te interni USB3.0 konektor.
