ASUS STRIX Z490-A Gaming recenzija

U periodu smo lansiranja mnoštva Z490 ploča, pa danas na red dolazi još jedna Asusica. Ovaj put je riječ o jednoj iz STRIX serije, Z490-A Gaminig. Kako sam proizvođač kaže, inspirirana je cyberpunk dizajnom, i dolazi s novim srebrno-bijelim elementima na crnom PCB-u. Osim estetike i kvalitete, Asus je brinuo i o adekvatnoj opremi pa ploča ima M.2 socketa, robusnu napojnu jedinicu s 12+2 faze, SupremeFX zvuk, USB 3.2 Gen 2 portove, sijaset Asusovih tehnologija itd.

Asus je Z490-A za razliku od Z390-A koja je dolazila samo u PRIME liniji proizvoda, sada ubacio i u STRIX. Tako imamo dvije vrlo slične ploče s istom oznakom koje se vrlo malo razlikuju u opremi i cijeni, a ova STRIX-ica je malo skuplja (40-tak €). Uglavnom, ASUS je ponešto promijenio i boje pakiranja pa je ono sada svijetlo, u skladu s elementima na ploči. Pakiranje je klasično za srednji segment Asusovih ploča, a u relativno bogatom bundleu nalazimo:

• User's manual
• 1 x ASUS Fan Holder
• 4 x SATA 6Gb/s cables
• 1 x Supporting DVD
• 1 x ROG Strix stickers
• 1 x Cable ties pack
• 1 x Extension Cable for RGB strips (80 cm)
• 1 x Extension cable for Addressable LED
• 1 x Thermistor cable
• 1 x ROG Thank you card
• 1 x 2-in-1 Rubber pad
• 1 M.2 SSD screw package
• 1 M.2 Key E screw package
• 1 ROG key chain

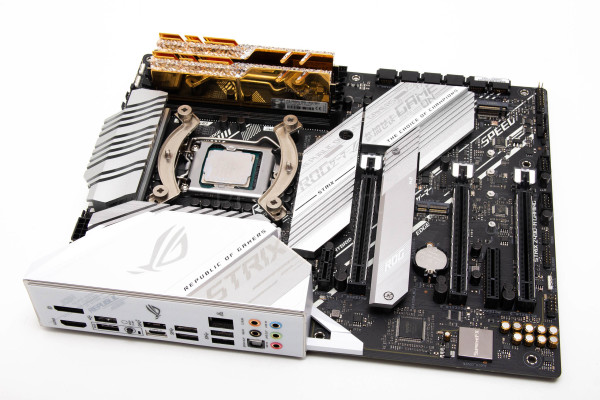

U odnosu na PRIME Z390-A, ploča je doživjela određene dizajnerske promjene, kao i promjene layouta, odnosno rasporeda komponenata. Vidljivo je to po masivnijim aluminijskim hladnjacima, kako na VRM jedinici, tako i na čipsetu te na M.2 socketu. I dalje je drugi M.2 na ploči "nepokriven" tj. nema hladnjak, ali im je smještaj sada drugačiji. Asus je ovdje slijedio tzv. cyberpunk filozofiju dizajna, što se odražava na površine aluminijskih hladnjaka koje su teksturirane i narezane pod kutem od 45° u odnosu na ploču, a prate ih i bijele trake te natpisi na PCB-u. Ukupan izgled ploče, uz jednu RGB LED zonu je vrlo uspješan i definitivno je veliki korak naprijed. Tome doprinosi i novi elegantniji pokrov stražnjih I/O portova, te bijeli lim oko njih koji je sada integriran.

Layout ploče, tj. razmještaj komponenata se sada promijenio. Tamo gdje je bio gornji M.2 socket sada je aluminijski hladnjak ispod kojega se nalazi dio napojne jedinice, a ona se proteže i s lijeve te gornje strane socketa - masivnija je zbog povećanih potreba za električnom energijom novih procesora. Gornji je M.2 socket premješten ispod prvog PCIe x16 utora, što nije idealna pozicija, ali barem ima masivni aluminijski hladnjak na sebi. Drugi je M.2 socket zadržao istu poziciju. Svi su konektori smješteni uz rubove ploče što je dobro, a SATA portovi su sada razvučeni svi u istom nivou horizontalno s pločom.

Napojna jedinica je pojačana i o njoj ćemo detaljnije kada skinemo hladnjake, a već po hladnjacima vidimo koliko su masivniji u odnosu na one na Z390-A ploči. Razlog tome je jasno 10C/20T procesor koji je novost za ovu seriju i koji će i bez overclockinga namučiti i zagrijati slabiju napojnu jedinicu. Na ploči se nalaze i dva dodatna konektora za napajanje procesora i to jedan 8-pinski i drugi 4-pinski (12V). Memorijski slotovi su smješteni odmah tik do LGA1200 socketa koji podržavaju dvokanalnu DDR4 memoriju kapaciteta do 128 GB i brzine do 4.800 MHz kod overclockinga. Nativno, najjači procesori desete generacije, tj. njihovi memorijski kontroleri podržavaju do 2.933 MHz, a sve iznad se smatra overclockingom. Na ovom se dijelu ploče nalazi i 24-pinski ATX konektor, interni USB 3.2 Gen 2 konektor, interni USB 3.0 konektor, dva 4-pinska konektora za ventilatore, dva RGB LED konektora, jednostavna LED dijagnostika (4 LED-ice - Boot, VGA, DRAM i CPU), te CPU_OPT jumper (sinkronizacija oba 4-pinska konektora za ventilatore).

Na donjem se dijelu ploče nalazi ROG SupremeFX audio jedinica sa S1220A CODEC-om (120dB SNR playback, 113 dB SNR recording), japanskim audio kondenzatorima, integriranim dvostrukim operacijskim pojačalima, pozlaćenim konektorima, automatskom prilagodbom impedancije za slušalice te Sonic Studio III (+ Virtual Mixer), Sonic Radar III i DTS Sound Unbound softverskom podrškom. Tu je i Nuvotonov Super I/O kontroler, a malo više i Intelov I255 2,5 Gbitni LAN kontroler koji kao što znamo ima problema na maksimalnoj propusnosti s određenim 2,5G switchevima i routerima.

Ogoljena ploča otkriva još detalja, a vidimo da je Asus zadržao konfiguraciju s tri PCIe x16, jednim PCIe x4 i jednim PCIe x1 utorom. Veći utori su svi oklopljeni. Gornji kada je sam u upotrebi radi s propusnošću x16, kada su prvi i drugi u upotrebi tada je prvi na x8 a drugi na x4. Treći je uvijek x4. Fizički PCIe x4 radi na maksimalno x2. Podržana je 2-way CrossFireX tehnologija. Dva su M.2 socketa u mogućnosti primiti uređaje dužine do 110 milimetara - prvi u SATA i PCIe 3.0 x4 modu, drugi samo u PCIe 3.0 x4. Postoji i treći M.2 socket, tik iza baterije, no on je samo za WiFi modul koji se kupuje odvojeno (CNVI & PCIe).

Napojna je jedinica dosta pojačana u odnosu na prethodnu generaciju i tu je otišlo najviše novca. I dalje imamo ONSEMI-eve 302045 integrirane MOSFETe, ali ih je sada 14 (12 + 2 konfiguracija), i svaki je sposoban za isporuku 45 A struje ili 75 A u peaku. Iza njih su prigušnice i kvalitetni kondenzatori, a sve je pod kontrolom DIGI+ VRM kontrolera. Uz to, ispod procesora imamo i dvofaznu konfiguraciju s neintegriranim ONSEMI MOSFET-ima i to je vjerojatno Vccsa/Vccio napojna jedinica. U njoj su po dva su NTMFS4C06N 69-amperska MOSFET-a i NTMFS4C10N 46-amperska MOSFET-a u jednoj fazi, i četiri 4C10B u drugoj fazi, a sve skupa zahtijeva i svoj zaseban hladnjak. Asus se stvarno potrudio oko ove ploče i vjerujemo da će napojna jedinica zadovoljiti sve potrebe za strujom kod najjačih procesora. Nažalost s testnim i5-10500 se nije pošteno ni zagrijala.

Uz donji rub ploče se nalaze različiti konektori koji uključuju AAFP, RGB header, Thunderbolt header, DEBUG header, 2x USB 2.0, temperaturni senzor, CLRTC jumper, zatim dva 4-pinska konektora za ventilatore (M.2_FAN, CHA_FAN) i zadnji je Front panel header. Iznad toga se nalaze Aura i TPU kontroler. Kao i kod ostatka serije Asus se hvali AI overclocking mogućnostima, tj. pametnom prilagodbom performansi u ovisnosti o temperaturi, opterećenju i sličnom.

Stražnji je I/O panel solidno ispunjen portovima, ali voljeli bi vidjeti još više USB 3.2 Gen 2 konektora:

• 1 x Intel I225-V 2.5Gb Ethernet
• 1 x DisplayPort
• 1 x HDMI
• 2 x USB 3.2 Gen 2 (1 x Type-A + USB Type-C)
• 4 x USB 3.2 Gen 1 Type-A
• 2 x USB 2.0 (one port can be switched to USB BIOS FlashBack)
• 1 x Optical S/PDIF out
• 1 x USB BIOS FlashBack Button
• 5 x Gold-plated audio jacks

Ova ploča ima čak dva video izlaza za razliku od Maximus XII Hero, očito Asus vjeruje da će s njom biti više upotrebe integrirane grafike u procesoru. Samo dva su USB 3.2 Gen 2 porta od čega je jedan Type A a drugi Type C. Asus je samo za još skuplje ploče rezervirao dodatna dva Type A konektora najveće brzine, ali mi bi voljeli vidjeti to i na ovoj ploči. Nije toliko jeftina, a s godinama koje dolaze će sve više biti brzih Gen 2 uređaja. Zgodno kao i do sada je da su tu postavili i BIOS Flashback port te tipku što uvelike olakšava tu zadaću.

Šest je horizontalnih SATA 6Gbps portova poredano u slijedu na desnoj strani ploče, a donose podršku za RAID 0, 1, 5 i 10 polja diskova. Potrebno je naglasiti da SATA6G_2 port dijeli resurse sa M.2_1 socketom i bit će isključen ako je M.2_1 popunjen.

Osvjetljenje ove ploče je samo na jednoj zoni, ali je lijepo izvedeno i veliki je skok u kvaliteti i izvedbi napravljen u odnosu na prethodnu generaciju. Osvjetljenjem se kao i uvijek upravlja putem Aura Synca, koji može kontrolirati i dodatne kompatibilne RGB LED uređaje (trake, periferiju i slično). UEFI sučelje je slično kao i kod Maximus XII Hero ploče pa se nećemo posebno osvrtati na njega, dovoljno je reći intuitivno i prepuno poznatih opcija za tweakanje i overclocking. Softverska je podrška također bogata, a uključuje RAMCache III, ROG CPU-Z, GameFirst VI,  Sonic Studio III + Sonic Studio Virtual Mixer, Sonic Radar III, DTS Sound Unbound, Overwolf, Anti-virus software, ASUS Exclusive Software, Armoury Crate, Aura Creator, Aura Sync, AI Suite 3 (5-way Optimization with AI Overclocking) itd.

Test sistem

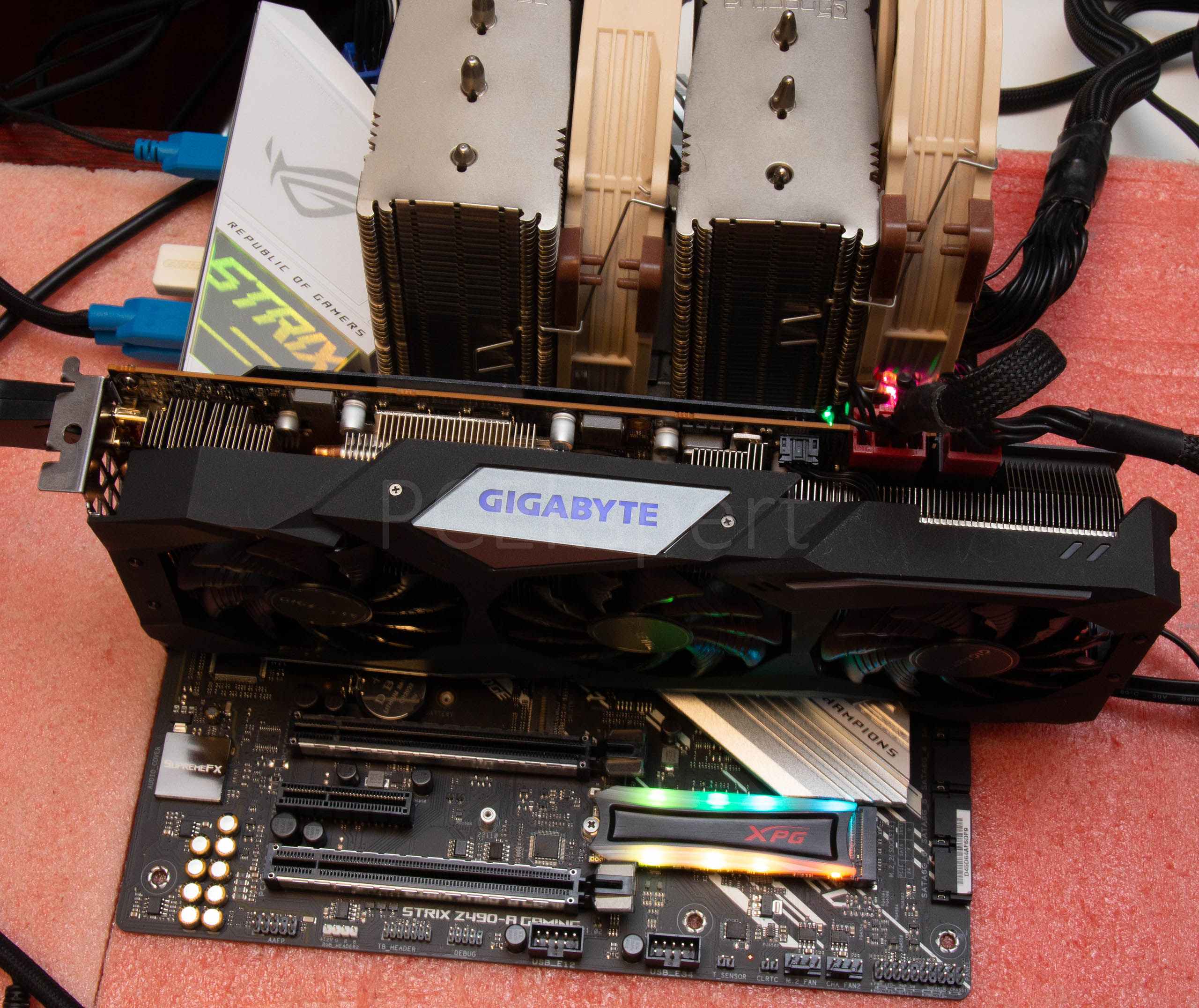

Test sistem :: Hardware Matična ploča ASUS STRIX Z490-A Gaming; BIOS: 0403 Procesor Intel Core i5-10500 Memorija G.Skill Trident Z Royal 3.600 MHz C16 16GB; G.Skill Trident Z 32.00 MHz C15 16GB Grafičke kartice Gigabyte Radeon RX 5700 XT Gaming OC; Driver: 20.04.2 Zvučna kartica On board Napajanje Superflower Leadex Platinum 1200W SSD ADATA XPG SX8200 480 GB & Kingston 240 GB M.2 Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 (1903) DirectX verzija 12 AIDA64 Engeneer 6.20.5300 PCMark 10 3DMark TimeSpy Cinebench v.15 7-Zip 19.00 V-Ray Benchmark

Način testiranja

Kao i do sada prilikom testiranja matičnih ploča, koristili smo klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom. Ploču smo testirali s jedinim za sada dostupnim procesorom i5-10500, Gigabyteovim Radeonom RX 5700 XT Gaming OC i s dva seta G.Skillove memorije Trident Z. Usporedbu ćemo napraviti s performansama koje smo izmjerili kod Asusove Maximus XII Hero (WiFi) ploče, te Gigabyteove Z490 Aorus Master.

UL testovi [ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="Gigabyte Z490 Aorus Master,ASUS Strix Z490-A Gaming,ASUS Maximus XII Hero" values="5749,5704,5610" colors="blue,orange,blue" height="300"] [ichart headers="ID, Score" title="3DMark TimeSpy" htitle="score" labels="Gigabyte Z490 Aorus Master,ASUS Maximus XII Hero,ASUS Strix Z490-A Gaming" values="8946,8860,8784" colors="blue,blue,red" height="300"] Primijetili smo da Strixica forsira nešto više taktove na duži period od Maximusice i zbog toga je PCMark rezultat bolji, a Time Spy rezultat misteriozno lošiji. CPU testovi [ichart headers="ID, MIPS" title="7-ZIP" htitle="MIPS" labels="Gigabyte Z490 Aorus Master,ASUS Maximus XII Hero @ MCE ON,ASUS Strix Z490-A Gaming @ MCE ON,ASUS Maximus XII Hero @ MCE OFF,ASUS Strix Z490-A Gaming @ MCE OFF" values="54193,53955,53925,52333,51422" colors="blue,blue,red,blue,orange" height="300"] [ichart headers="ID, CPU (pts)" title="Cinebench 15" labels="Gigabyte Z490 Aorus Master,ASUS Maximus XII Hero @ MCE ON,ASUS Strix Z490-A Gaming @ MCE ON,ASUS Strix Z490-A Gaming @ MCE OFF,ASUS Strix Z490-A Gaming @ MCE OFF,ASUS Maximus XII Hero @ MCE OFF" values="1386,1381,1363,1344,1332" colors="blue,blue,red,orange,blue" height="300"] [ichart headers="ID, CPU (pts)" title="Cinebench 20" labels="Gigabyte Z490 Aorus Master,ASUS Strix Z490-A Gaming @ MCE ON,ASUS Maximus XII Hero @ MCE ON,ASUS Strix Z490-A Gaming @ MCE OFF,ASUS Maximus XII Hero @ MCE OFF" values="3340,3308,3222,3183,3055" colors="blue,red,blue,orange,blue" height="300"] [ichart headers="ID, Time (s)" title="V-Ray Benchmark 1.0.8 (sekunde, manje je bolje)" labels="Gigabyte Z490 Aorus Master,ASUS Strix Z490-A Gaming @ MCE ON,ASUS Maximus XII Hero @ MCE ON,ASUS Maximus XII Hero @ MCE OFF,ASUS Strix Z490-A Gaming @ MCE OFF" values="95,95,97,104,104" colors="blue,red,blue,blue,orange" height="300"] Rezultati su šaroliki. U prvom je Heroica brža u oba slučaja, dok je u ostatku testova Strixica malo brža od nje kada je MCE iskljjučen odnosno u automatkosm režimu rada. Kada ga uključimo rezultati se izjednačavaju i u dva je slučaja brža jedna, a u dva slučaja druga ploča. Memorijske performanse @ 3.600 MHz CL16 [ichart headers="ID, MB/s" title="AIDA64 RAM Read" htitle="Read (MB/s)" labels="Gigabyte Z490 Aorus Master,ASUS Strix Z490-A Gaming,ASUS Maximus XII Hero" values="51903,51324,51131" colors="blue,purple,blue" height="300" min="0"] [ichart headers="ID, MB/s" title="AIDA64 RAM Write" htitle="Write (MB/s)" labels="ASUS Maximus XII Hero,ASUS Strix Z490-A Gaming,Gigabyte Z490 Aorus Master" values="51767,51480,51395" colors="blue,purple,blue" height="300" min="0"] [ichart headers="ID, MB/s" title="AIDA64 RAM Copy" htitle="Copy (MB/s)" labels="Gigabyte Z490 Aorus Master,ASUS Maximus XII Hero,ASUS Strix Z490-A Gaming" values="44125,43081,42738" colors="blue,blue,purple" height="300" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASUS Maximus XII Hero,Gigabyte Z490 Aorus Master,ASUS Strix Z490-A Gaming" values="44.5,45,45.7" colors="blue,blue,purple" height="300" min="0"] Memorijske performanse su podjednake s tim da je Strixica malo sporija kod kopiranja i pristupnog vremena. Zagrijavanje i potrošnja

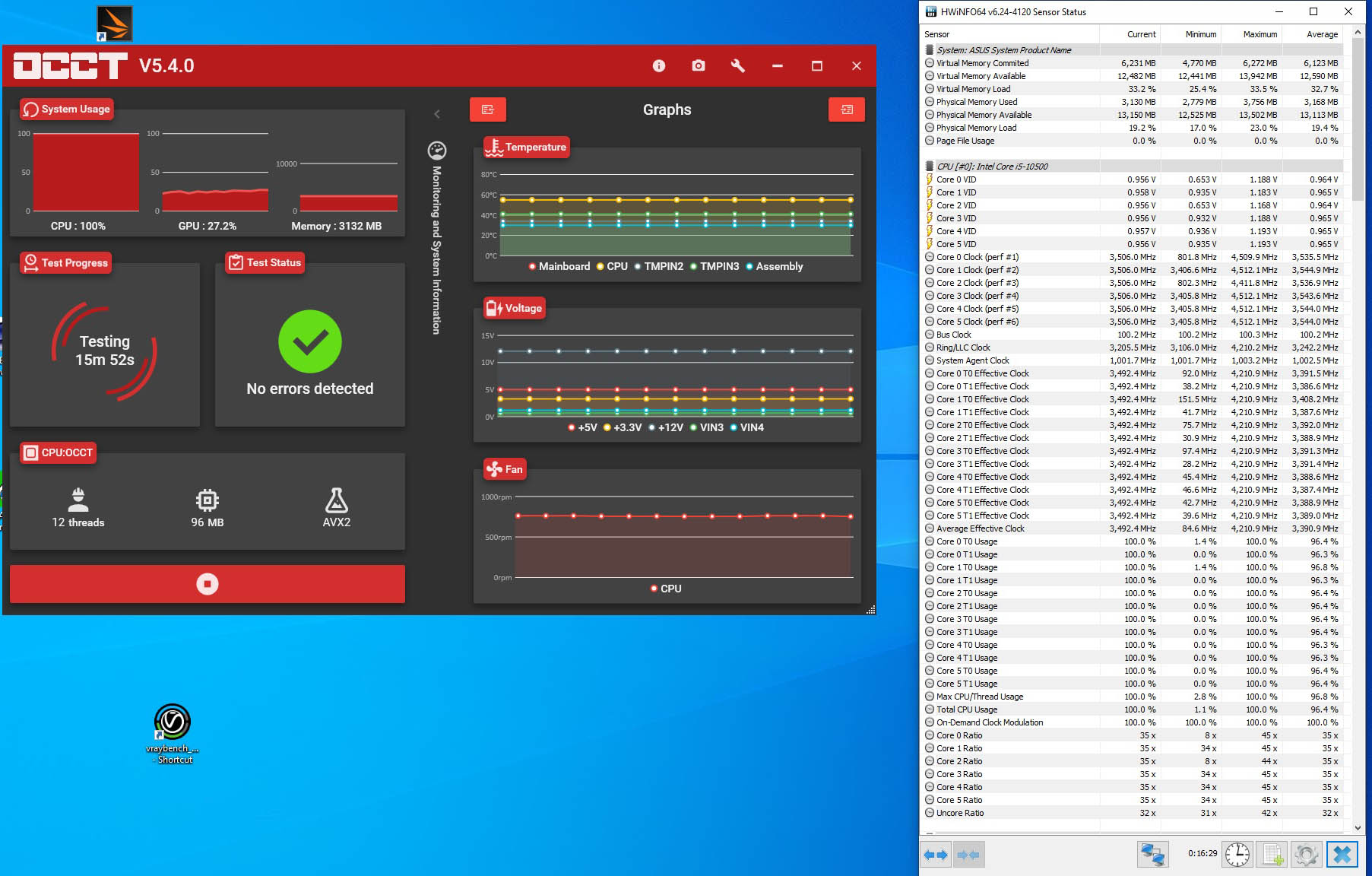

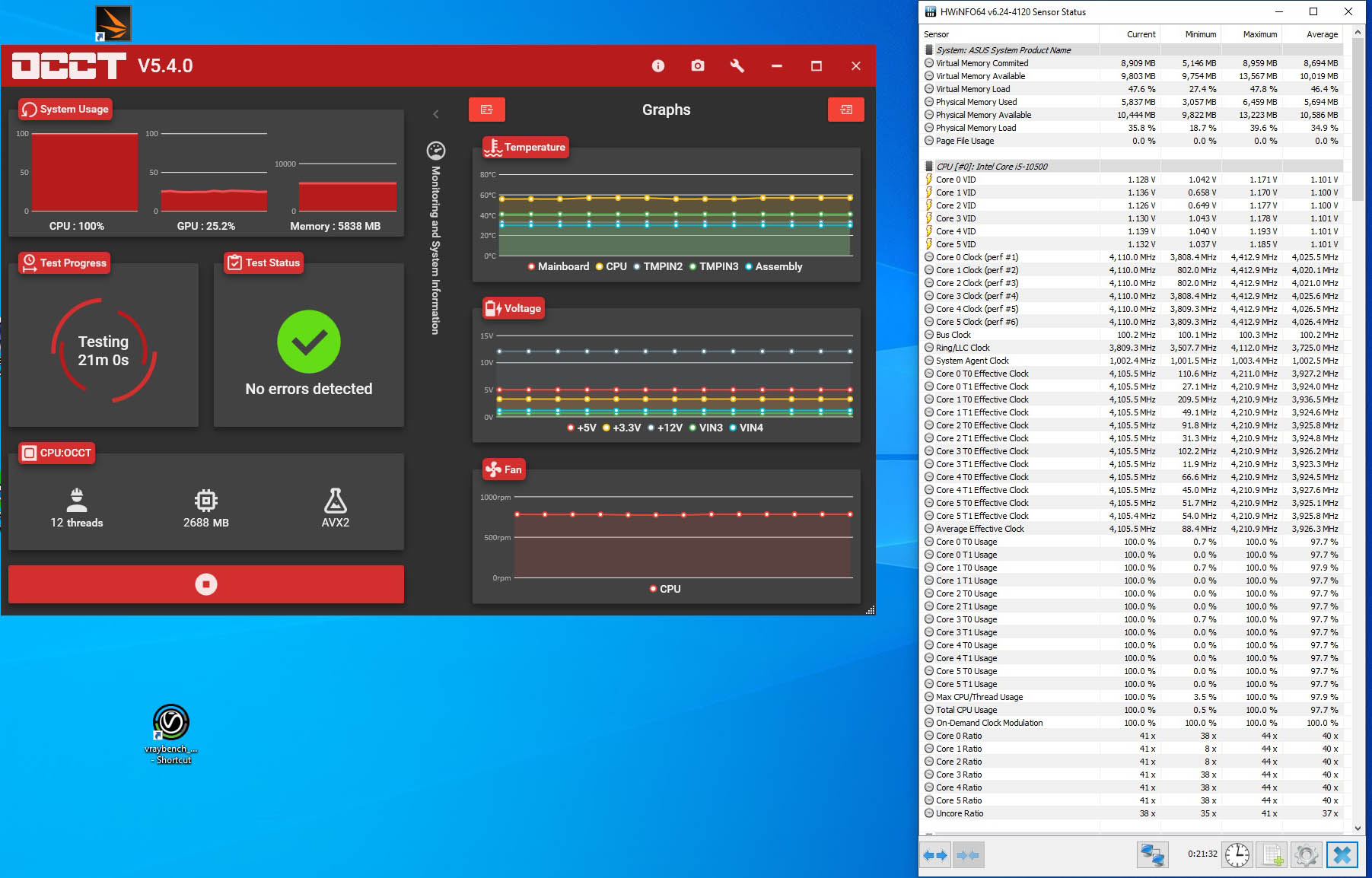

[ichart headers="ID,Load (°C)" title="Temperature" htitle="Load (°C, manje je bolje)"  labels="OCCT @ Large Data, OCCT @ Small Data" values="63,69" colors="orange,red" height="200" min="0"] STRIX-ica se malo drugačije ponaša od Maximusice, što smo mogli vidjeti i kod prethodnih testova. Malo duže forsira više frekvencije kod i5-10500 procesora, što rezultira i višom potrošnjom i malo višim zagrijavanjem. Zanimljivo, forsiranjem Large Data potrošnja je 138 W, zagrijavanje niže a frekvencija 4,1 GHz, a forsiranjem Small Data potrošnja je 125 W, zagrijavanje više, a frekvencija 3,5 GHz.

Skok u mogućnostima, moćnijoj napojnoj jedinici, hlađenju i izgledu donosi i skok u cijeni. Prethodni model PRIME Z390-A koštao je oko 200 € kod lansiranja (baš kao i Z370-A prije njega), a ovaj STRIX Z490-A košta čak 270 €. Je li tih 70 € povećanja opravdano ili ne teško je reći, no ploča je skočila u novi cjenovni razred što se mnogima vjerojatno neće svidjeti. Napojna je jedinica njena najjača strana, baš kao i rashladni sustav koji je iznimno robustan i sposoban. Kao i prethdonica, ima dva M.2 socketa, ima USB 3.2 Gen 2 portove, vrlo slične softverske mogućnosti i UEFI sučelje, baš kao i audio jedinicu. Bolja je svakako po pitanju LED osvjetljenja (kome je to bitno), ima noviji i sposobniji 2,5G LAN kontroler (koji je istina pomalo problematičan), i to je otprilike to. Vrijedi li to dodatnog novca? Baš i ne. Ali, ako imate više od 3 - 4 generacije staro računalo, i želite ga zamijeniti novim, a također želite i otključani procesor uz ploču tada će ova STRIX-ica biti dobar izbor. Iznimno je kvalitetno napravljena, moćna je, sposobna, dobro izgleda i potrajat će još jednu generaciju procesora. Rocket Lake-S će ići na nju, a s tom serijom će doći i PCIe 4.0 podrška. U Hrvatskoj ova ploča košta oko 2.500 kuna.
