ASUS TUF Gaming B550M-Plus (Wi-Fi) recenzija

Objavljeno prije 19 dana - Krešimir Matanović

TUF Gaming B550M-Plus (Wi-Fi) - prvi dio

asus_tuf_b550m_1 asus_tuf_b550m_2

Nastavljamo s B550 pločama, a ovaj put je pred nama Asusova TUF Gaming B550M-Plus (Wi-Fi). Ova je Micro ATX ploča opremljena 10-faznom napojnom jedinicom, s dva M.2 socketa, Intelovom WiFi 6 (AX201) bežičnom mrežom, Realtekovim 2.5Gbps LAN-om, USB 3.2 Gen 2 portovima te naravno PCIe 4.0 utorom. Donosi i poznatu TUF certificiranu izdržljivost.

asus_tuf_b550m_3

Pakirana je u kutiju dobro poznatog TUF dizajna, unutar koje je zaštićena u antistatičku vrećicu i smještena u kartonsko ležište. Bundle je standardan za ovaj cjenovni razred te uključuje:
  • User's manual
  • I/O Shield
  • 2 x SATA 6Gb/s cables
  • 1 x Supporting DVD
  • 1 x TUF Gaming Sticker
  • 1 x TUF Certification card
  • 1 x Wi-Fi moving antenna
  • 1 x M.2 SSD screw package
  • 1 x M.2 Rubber Package

asus_tuf_b550m_4

Prije dvije godine smo testirali prethodnicu ove ploče, TUF B450M-PLUS Gaming, koja je već na prvi pogled znatno siromašnija od ove nove. Asus je s novom pločom znatno podignuo letvicu i opremio ju s puno moćnijom napojnom jedinicom, većim hladnjacima, dodatnim M.2 utorom, WiFi karticom i 2.5 Gbps LAN-om. Cijena naravno nije ostala ista, no njen porast nije toliki koliko je zapravo bogatija, što ćemo vidjeti tijekom opisa. Asus je vjeran TUF korijenima pa je ploča prošarana i djelomično kamuflirana. Hladnjaci napojne jedinice su povećani, pa više nema plastičnog pokrova stražnjih I/O portova, nego se lijrvi hladnjak djelomično nadvija nad njima. Ujedno, donji je M.2 socket dobio svoj aluminijski hladnjak, a malo je povećan i hladnjak na čipsetu koji je kao i ranije šuplje unutrašnjosti.

asus_tuf_b550m_5

Izgled ploče je dakle solidan, nije pretjerano nametljiv, no kakav je layout, tj. raspored elemenata na njoj? Ponešto je izmijenjen u odnosu na prethodnicu. Tako je prvi PCIe x16 utor zamijenio mjesto s prvim PCIe x1 utorom, a iza njega je smješten još jedan M.2 socket. Četiri su vertikalna SATA konektora zadržali svoje mjesto na dnu ploče, nije sjajan izbor, no inženjeri su očito morali napraviti pokoji kompromis zbog male površine ploče. No opet, bolje da su na dnu, nego uz desni bok. Sve ostalo je posloženo solidno, konektori su uz rubove ploče i nema većih nelogičnosti.

asus_tuf_b550m_6 asus_tuf_b550m_7

Prostora oko socketa je ostavljeno dovoljno unatoč većim hladnjacima, pa će se većina CPU hladnjaka udobno smjestiti, a jedino će vanjski ventilatori onih većih stršati van. Memorijski su utori standardni, podržavaju do 128 GB DDR4 memorije overclockirane do 4.800 MHz. Iznad memorijskih slotova se nalaze dva 4-pinska konektora za ventilatore, te jedan za RGB LED osvjetljenje. Uz desni rub ploče se smjestila jedino napojna jedinica memorije, 24-pinski ATX konektor, te interni USB 3.0 konektor.

asus_tuf_b550m_8

Na dnu je ploče smještena audio jedinica tj. Realtekov ALC 1220A 7.1 CODEC (coder - decoder), koji podržava standardne tehnologije - jack detection, multi streaming, jack retsaking, do 24-bitni (192 kHz) playback itd. Uz ALC 1220A smješteni su i audio kondenzatori, a softverska podrška uključuje DTS Custom. Primjećujemo da je Asus zamijenio ITE I/O kontroler s prošle generacije za Nuvotonov, a ono što je svakako velika novost je upotreba Realtekovog RTL8125B 2.5 Gbps LAN kontrolera uz koji dolazi i Turbo LAN optimizacija s cFosSpeed tehnologijom prioritiziranja prometa (One Click Turbo, Auto Detect Game List). Novost je i WLAN kontroler, no o njemu malo kasnije.

asus_tuf_b550m_9

Uz donji rub ploče su se smjestili uobičajeni headeri i konektori - front audio, COM port, COM Debug, ARGB LED i RGB LED headeri, 4-pinski konektor za ventilator, 2x USB 2.0, front panel, te već spomenuti SATA portovi. Uz desni rub se smjestio i prozirni osvijetljeni dio PCB-a, a tamo gdje je na prošloj generaciji stajalo TUF Gaming, sada su samo kose trake u kojima su smještene RGB LED-ice. Osvjetljenjem upravljamo Aura Sync softverom, kao i trakama koje možemo spojiti na LED konektore te ostalim kompatibilnim hardverom.

TUF Gaming B550M-Plus (Wi-Fi) - drugi dio

asus_tuf_b550m_10

I s donje je strane ploča vrlo zanimljivog uzorka, prošarana kosim linijama, ali i dijelovima kamuflaže. S donje se strane zapravo najbolje vidi kako je audio jedinica odijeljena od ostatka PCB-a, a kao što znamo i audio kanali su svaki na svom sloju PCB-a.

asus_tuf_b550m_11

Nema se što puno skidati s ove ploče. Svaki od hladnjaka napojne jedinice drže po dva vijka, a također i hladnjak za M.2 uređaje. Hladnjak čipseta drže plastične kopče koje su i inače malo krhke građe pa ih nismo htjeli skidati. Čipseta ste se ionako nagledali u prethodnim B550 recenzijama. Ploča ima jedan PCIe 4.0 x16 oklopljeni utor koji je idealan za grafičke kartice najnovije generacije, a uz njega je tu još jedan mali PCIe x1, te veći PCIe 3.0 x4 (pune dužine). Gaming epitet ploča zarađuje podrškom za 2-way CrossFireX tehnologiju. Treba naglasiti da PCIe x1 i PCIe x4 dijele resurse, pa ako je prvi popunjen, drugi radi u x2 propusnosti. Dva su M.2 socketa na ploči, s tim da oba mogu raditi sa SATA i PCIe 4.0 x4 uređajima, pri čemu je gornji za 80, a donji za 110-milimetarske uređaje.

asus_tuf_b550m_12

I napokon dolazimo do najzanimljivijeg dijela - napojne jedinice. Ona je na B450M-Plus ploči bila 4+2 konfiguracije, a na ovoj je ploči 8 + 2 konfiguracije (8 za CPU i 2 za SOC). Kontroler je standardni Asusov re-brandani DIGI+, a deset je SiC639 DrMos integriranih MOSFET-a koji su korišteni i na ROG STRIX B550-F GAMING ploči. Svaki je u stanju isporučiti po 50 ampera struje, pa cijela jedinica isporučuje 500 A, što je dovoljno za overclocking i jačih Ryzen 9 procesora. Hladnjaci su solidni i držali su napojnu jedinicu pod kontrolom - 78°C na tvorničkom taktu procesora, i 82/84°C pri overclockingu 3900X procesora (Small/Large Data OCCT). Neka dakle uđe u zapisnik da je napojna jedinica bez problema izdržala Small Data test s 3900X procesorom na 4.3 GHz pri 1.35 V. Dovoljno je robusna i za takve jače procesore, premda će, vjerujemo, rijetko tko ići iznad Ryzena 7 u kombinaciji s ovom pločom.

asus_tuf_b550m_13

Stražnji I/O portovi su manje - više standardni, a uključuju dva USB 3.2 Gen 2 (10Gbps) porta - po jedan Type A i C što je sasvim dovoljno u ovom cjenovnom razredu. Asus je dodao i Intelovu AX201 802.11ax WiFi karticu ili modul, koja podržava i Bluetooth 5.0. Prijem je uz dovoljno veliku antenu vrlo dobar, a propusnosti zadovoljavajuće visoka. Kompletan popis I/O portova izgleda ovako:
  • 1 x PS/2 keyboard/mouse combo port(s)
  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x LAN (2.5G) port(s)
  • 2 x USB 3.2 Gen 2 (teal blue) (1 x Type-A+1 x USB Type-C)
  • 4 x USB 3.2 Gen 1 (blue) Type-A
  • 2 x USB 2.0
  • 1 x Optical S/PDIF out
  • 5 x Audio jacks
  • 1 x BIOS FlashBack Button
  • 1 x ASUS Wi-Fi Module

asus_tuf_b550m_uefi_1 asus_tuf_b550m_uefi_2

asus_tuf_b550m_uefi_3 asus_tuf_b550m_uefi_4

asus_tuf_b550m_uefi_5 asus_tuf_b550m_uefi_6

UEFI sučelje je jednako pregledno i brzo kao i kod ostalih Asusovih ploča, premda je tek mrvicu manje bogato opcijama za tweakanje i overclocking. Nema onih najnaprednijih opcija no one, s obzirom na namjenu ploče, nisu ni potrebne. Sasvim je dovoljno opcija za overclocking na zraku i vodi, a mi smo naš Ryzen 9 3900X bez problema overclockirali na 4.300 MHz. To znači da će svi koji žele izvući dodatne multi-threaded performanse iz svojih procesora moći to napraviti bez problema. Sa softverske strane imamo Armoury Crate, Aura Creator, Aura Sync, AI Noise Cancelling Microphone, AI Suite 3 (TurboV EVO, EPU, Digi+ VRM, Fan Xpert 2+, EZ update), TUF GAMING CPU-Z, AI Charger, ASUS Turbo LAN, DAEMON Tools, DTS Custom for GAMING Headsets, Norton Anti-virus (trial 60 dana) i WinRAR.

Test sistem, način testiranja i overclocking

Test sistem
Test sistem :: Hardware
Matična ploča ASUS TUF Gaming B550M-Plus, UEFI: 0244
Procesor AMD Ryzen 9 3900X
Memorija G.Skill Trident Z Royal 3.600 MHz CL16
Grafičke kartice Gigabyte RX 5700 XT Gaming OC 8G
Zvučna kartica On board
Napajanje Superflower Leadex Platinum 1200W
SSD Corsair Neutron XT 480GB
Monitor Dell UltraSharp U2713HM

Testni sistem :: Software
OS Windows 10 May 2019
DirectX verzija 12
AIDA64 Engeneer 6.00.5100
PCMark 10
3DMark TimeSpy, PCIe Feature
Cinebench v.15
7-Zip 19.00
V-Ray Benchmark

Način testiranja

gigabyte_b550_aorus_master_17

Kao i do sada prilikom testiranja matičnih ploča, koristili smo klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom. Ploču smo testirali s najjačim dostupnim hardverom, tj. Ryzenom 9 3900X, Gigaybteovim Radeonom RX 5700 XT Gaming OC i G.Skillovom memorijom Trident Z Royal. Sistemski SSD je bio Corsairov Neutron XT 480GB, a Windowsi 10 Pro. Dakle sve isto kao kod ranijih testova B550/X570 ploča s kojima i ide usporedba. Overclocking

gigabyte_b550_aorus_master_oc

Overclockirali smo ručno unutar UEFI sučelja, a postigli smo maksimalno stabilnih 4.3 GHz za pri naponu od 1.35 V. Ista situacija kao i na prethodno testirane tri B550 ploče. Ploča je bez problema podnijela sve torture koje smo joj dali, izdržala i Small Data test pri čemu se procesor zagrijao do 93.8°C, a VRM na 84°C. Površinski, najveća temperatura je bila na PCB-u oko socketa na 54°C, dok su hladnjaci bili na 50°C.

Rezultati testova

UL Benchmark [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="ASUS Crosshair VIII Hero,ASRock X570 Taichi,ASUS X570-E Gaming,MSI MEG X570 Godlike,ASUS TUF Gaming B550M-Plus (Wi-Fi),ASRock X570M PRO4,ASRock X570 Phantom Gaming X,Gigabyte X570 Aorus PRO,ASUS TUF Gaming X570-PLUS,Asus Rog Strix B550-F Gaming (WiFi),Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro" values="6562,6561,6427,6412,6317,6233,6217,6185,6181,6048,5723,5614" colors="blue,blue,blue,blue,orange,blue,blue,blue,blue,blue,blue,blue" height="800" min="0"] [ichart headers="ID,Score" title="3DMark Time Spy" htitle="Score"  labels="ASRock X570 Phantom Gaming X,Gigabyte X570 Aorus PRO,ASRock X570 Taichi,ASUS TUF Gaming B550M-Plus (Wi-Fi),Asus Rog Strix B550-F Gaming (WiFi),Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro" values="9450,9443,9413,9397,9358,9342,9333" colors="blue,blue,blue,red,blue,blue,blue" height="600" min="0"] PCMark mjeri općenite performanse sistema, Time Spy izvlači maksimum iz grafičke kartice. TUF-ica je postigla odličan rezultat u PCMarku, mjerljiv i sa X570 pločama. Za svaki slučaj smo izmjerili PCMark u PBO Disabled modu i rezultat je bio isti. CPU testovi [ichart headers="ID,Score" title="7-Zip" htitle="Score (MIPS)"  labels="ASUS X570-E Gaming,ASUS TUF Gaming X570-PLUS,ASUS Crosshair VIII Hero,ASRock X570 Taichi,ASRock X570 Phantom Gaming X,MSI MEG X570 Godlike,ASRock X570M PRO4,Gigabyte X570 Aorus PRO,Asus Rog Strix B550-F Gaming (WiFi),ASUS TUF Gaming B550M-Plus (Wi-Fi),Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro" values="111346,110542,110447,110255,109120,109111,108902,108686,107471,105320,102744,102210" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,red,blue,blue" height="800" min="0"] [ichart headers="ID,Score" title="Cinebench 15 Multi Core" htitle="Score (cb)"  labels="ASRock X570 Phantom Gaming X,ASUS Crosshair VIII Hero,ASRock X570 Taichi,Gigabyte X570 Aorus PRO,ASRock X570M PRO4, ASUS X570-E Gaming,ASUS TUF Gaming X570-PLUS,ASUS TUF Gaming B550M-Plus (Wi-Fi),MSI MEG X570 Godlike,Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro,Asus Rog Strix B550-F Gaming (WiFi)" values="3219,3206,3188,3188,3170,3167,3114,3062,2996,2966,2956,2946" colors="blue,blue,blue,blue,blue,blue,blue,red,blue,blue,blue,blue" height="800" min="0"] [ichart headers="ID,Score" title="Cinebench 15 Single Core" htitle="Score (cb)"  labels="ASRock X570 Taichi,Gigabyte X570 Aorus PRO,ASUS TUF Gaming B550M-Plus (Wi-Fi),Asus Rog Strix B550-F Gaming (WiFi),ASRock X570 Phantom Gaming X,ASRock X570 Phantom Gaming X,ASRock X570M PRO4,ASUS X570-E Gaming,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike,Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro" values="212,212,210,209,204,203,203,202,201,200,178,178" colors="blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="800" min="0"] [ichart headers="ID,Score" title="Cinebench 20 (Multi)" htitle="Score (cb)"  labels="ASUS TUF Gaming B550M-Plus (Wi-Fi),Gigabyte B550 Aorus Pro,Asus Rog Strix B550-F Gaming (WiFi),Gigabyte B550 Aorus Master" values="7012,6805,6744,6739" colors="red,blue,blue,blue" height="400" min="0"] TUF-ica je u 7-Zipu samo malo slabija odnosu na STRIX B550, no zato je u Cinebench testovima izvrsna, pogotovo u single core testu. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Gigabyte X570 Aorus PRO,ASRock X570 Phantom Gaming X,ASRock X570M PRO4,ASRock X570 Taichi,ASUS TUF Gaming B550M-Plus (Wi-Fi),Gigabyte B550 Aorus Pro,ASUS TUF Gaming X570-PLUS,ASUS Crosshair VIII Hero, ASUS X570-E Gaming,Gigabyte B550 Aorus Master,Asus Rog Strix B550-F Gaming (WiFi)" values="55890,55324,55257,55008,54993,54993,54905,54827,54731,54559,54509" colors="blue,blue,blue,blue,red,blue,blue,blue,blue,blue,blue" height="700" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Gigabyte B550 Aorus Master,ASRock X570 Taichi,Gigabyte B550 Aorus Pro,ASRock X570M PRO4,ASRock X570 Phantom Gaming X,ASUS TUF Gaming B550M-Plus (Wi-Fi),Gigabyte X570 Aorus PRO,ASUS TUF Gaming X570-PLUS,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike,ASUS X570-E Gaming,Asus Rog Strix B550-F Gaming (WiFi)" values="53241,53199,53199,53108,53097,53091,53086,52953,52892,52772,52708,52410" colors="blue,blue,blue,blue,blue,red,blue,blue,blue,blue,blue,blue" height="700" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="ASRock X570M PRO4,ASRock X570 Phantom Gaming X,ASRock X570 Taichi,Gigabyte X570 Aorus PRO,Gigabyte B550 Aorus Master,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike,ASUS TUF Gaming X570-PLUS,Gigabyte B550 Aorus Pro,ASUS X570-E Gaming,ASUS TUF Gaming B550M-Plus (Wi-Fi),Asus Rog Strix B550-F Gaming (WiFi)" values="56207,56177,55969,55888,55832,55686,55418,55324,54822,54587,54582,53662" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,red,blue" height="700" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASUS X570-E Gaming,MSI MEG X570 Godlike,ASRock X570 Phantom Gaming X,ASUS Crosshair VIII Hero,ASRock X570M PRO4,ASUS TUF Gaming X570-PLUS,Gigabyte X570 Aorus PRO,ASRock X570 Taichi,ASUS TUF Gaming B550M-Plus (Wi-Fi),Asus Rog Strix B550-F Gaming (WiFi),Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro" values="67.5,67.5,67.7,67.8,67.9,67.9,68,68.1,68.1,68.6,70.2,70.3" colors="blue,blue,blue,blue,blue,blue,blue,blue,red,blue,blue,blue" height="700" min="0"] Memorijske su performanse su vrlo dobre, a i vrijeme pristupa je uzorno.

Zaključak

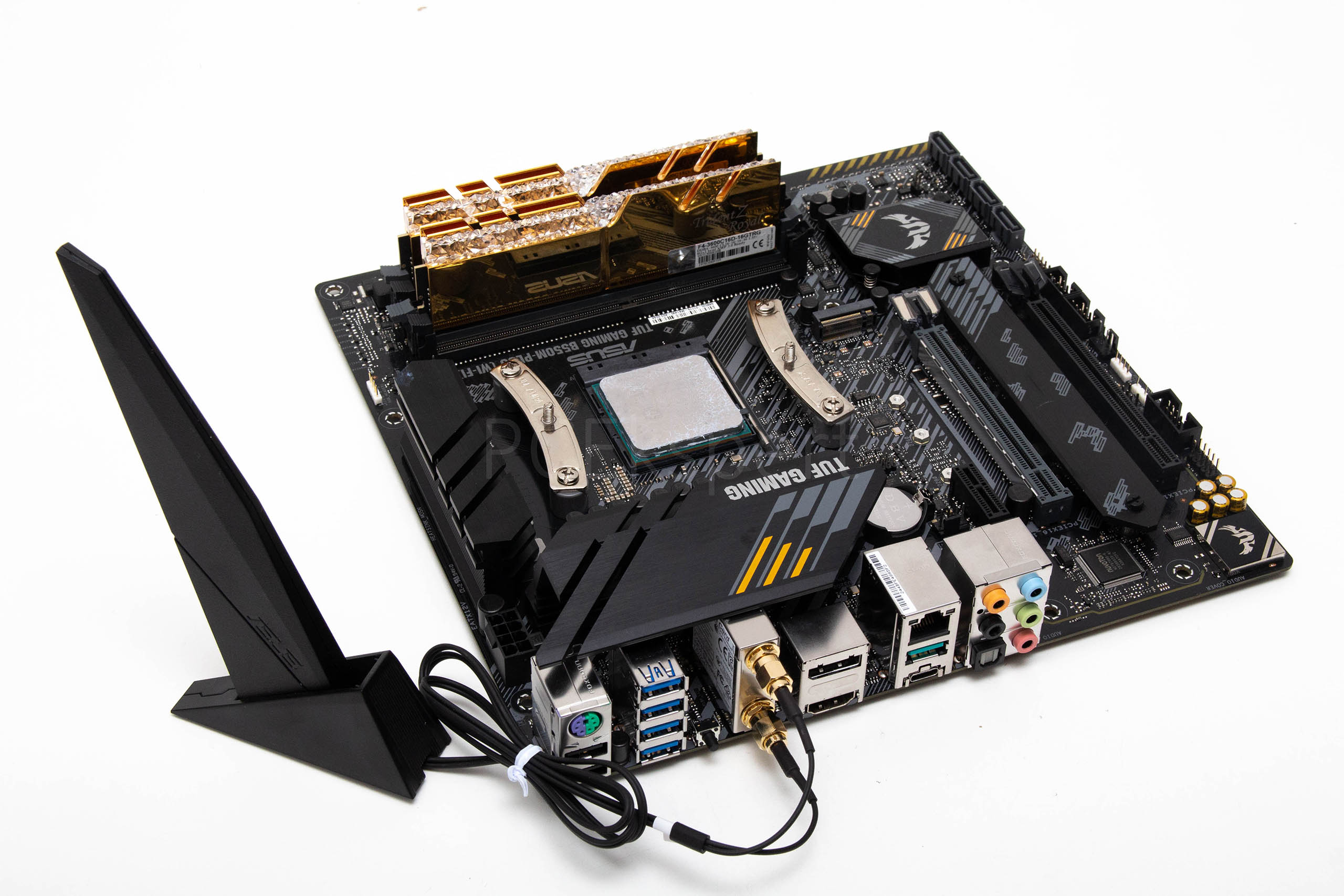

asus_tuf_b550m_15

Malena je TUF-ica pokazala da je čvrsta. Ima značajno unaprijeđenu napojnu jedinicu koja je sposobna i za najteže zadatke s 12-jezgrenim, a vjerojatno i 16-jezgrenim procesorima i sve što njima trebate omogućiti je dobro hlađenje. Napojna jedinica će im osigurati do 500 ampera struje što je i više nego dovoljno. Oprema je također na visokom nivou - WiFi 6, 2.5GBps LAN, 2x M.2 i 2x USB 3.2 Gen 2. To bi trebalo biti sasvim dovoljno za sve potrebe prosječnog korisnika. Ploča je kvalitetno napravljena, ima odličan UEFI i dobru softversku podršku, a sve dolazi po prihvatljivoj cijeni od oko 164 € u Njemačkoj ili 150 ako vam ne treba Wi-Fi. TUF Gaming B550M-Plus (Wi-Fi) je sasvim lako novi best buy u ovoj klasi za sve Ryzen 3, 5 i 7 procesore, pa čak i Ryzen 9 3900X kakvim smo ju mi "mučili". Ova generacija konačno donosi ne samo dobro opremljene, nego i iznimno sposobne matične ploče u ovom srednjem segmentu za Ryzene koji su u velikom uzletu.
