ASUS X99-A II test

U očekivanju Broadwell-E procesora, koji će se pojaviti krajem mjeseca, stigla nam je nova ploča iz Asusa koja nosi ime X99-A II. Riječ je o dobro poznatom modelu kojeg smo testirali prije otprilike četrnaest mjeseci, kojem su dodane neke nove značajke poput AURA osvjetljenja, Safe Slota (prvi PCIe x16 slot je pojačan metalnim okvirom), zatim U.2 slot, USB 3.1 Type A i C, pokrov za stražnji I/O, podrška za nove funkcije Broadwell-E procesora kao što je Turbo Boost Max 3.0 itd.

Ploča dolazi u identično dizajniranom pakiranju kao i njena prethodnica, a unutar kutije je zaštićena u kartonskom ležištu te antistatičkoj najlonskoj vrećici. Bundle je također vrlo sličan kako kod prethodnice - četiri SATA kabela, I/O zaštita (Q-Shield), Q-connector, vijak za M.2 uređaje, instalacijski alat za procesore, DVD sa aplikacijama i upravljačkim programima, produžni kabel za RGB LED trake dužine 80 cm, jedan SLI mostić te naravno debele korisničke upute.

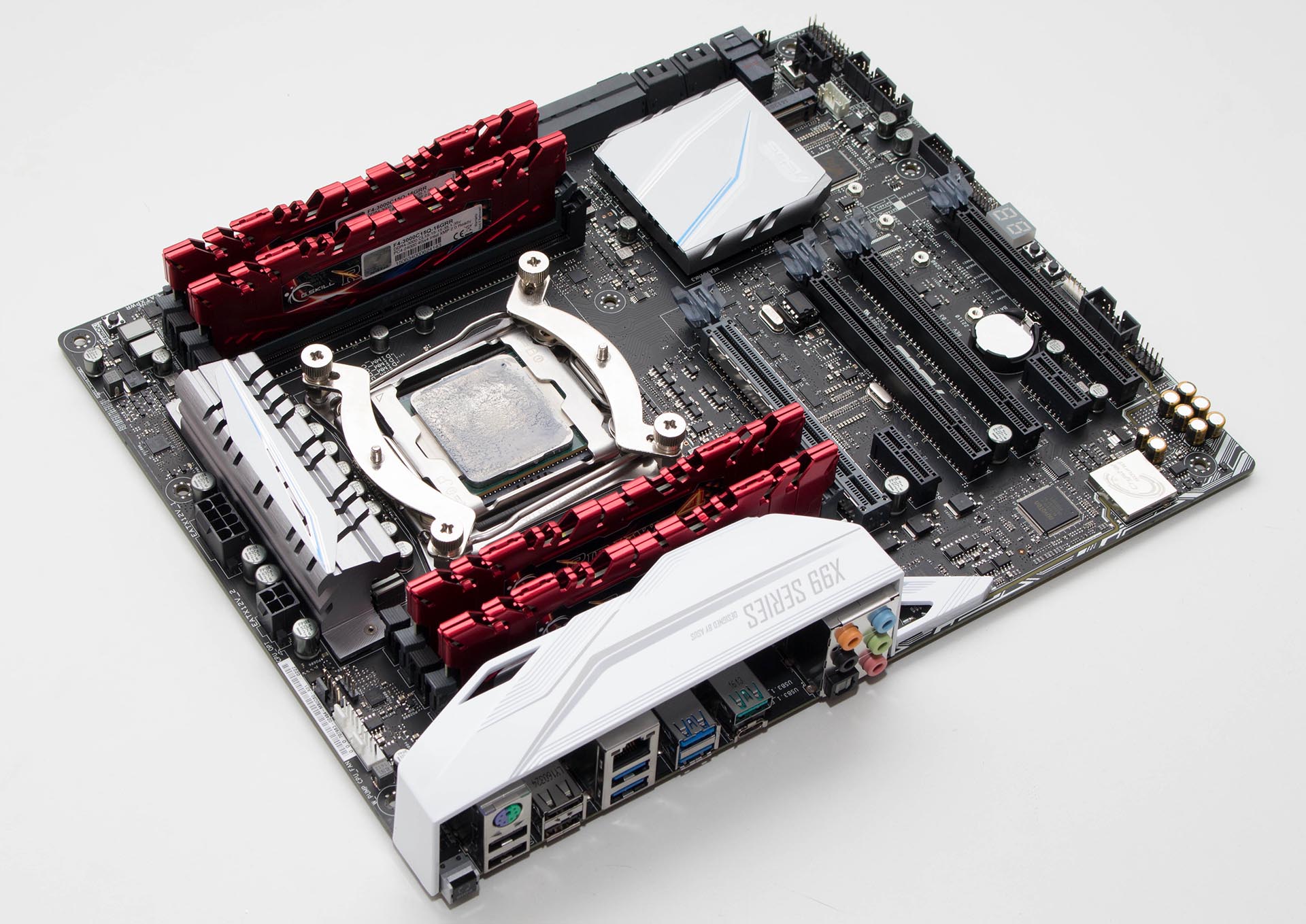

Ploča je po pitanju layouta identična prethodnici, a izgledom je križanac između nje i X99 PRO modela. VRM i PCH hladnjaci su doživjeli transformaciju iz crnih u srebrne, i dalje su naravno aluminijski, a dizajn pokrova je ovaj pota nešto drugačiji. Nad stražnjim se I/O portovima nadvila bijela plastika, koja je malo skraćena u odnosu na PRO model kod kojeg se nastavlja i na audio jedinicu. Ono što odmah upada u oči je prvi PCIe x16 3.0 utor koji Asus naziva SafeSlot a riječ je o slotu pojačanom metalnim okvirom koji je uz to još i zalemljen za spojeve na PCB-u pa pruža dodatnu čvrstoću i sigurnost kod upotrebe masivnih grafičkih kartica. Layout ploče je kao što otprije znamo vrlo dobar, sve je na svom mjestu i sve je logično raspoređeno. Hladnjaci su dovoljno masivni i svoj posao odrađuju korektno. Ipak, kada krenemo s overclockingom, dobro je stvoriti kakvu takvu zračnu struju preko ploče.

Specifikacije ASUS X99-A II Podržani procesori Intel Socket 2011-v3 Core i7 Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology Čipset Intel X99 Memorija 8 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory Quad Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) Utori za proširenja 40-Lane CPU 3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8) 28-Lane CPU 3 x PCIe 3.0/2.0 x16 ( x16, x16/x8, x16/x8/x4) 1 x PCIe 2.0 x16 (x4 mode) 2 x PCIe 2.0 x1 (x1 mode) Multi-VGA podrška Supports NVIDIA Quad-GPU SLI Technology Supports NVIDIA 3-Way SLI Technology Supports AMD Quad-GPU CrossFireX Technology Supports AMD 3-Way CrossFireX Technology LAN Intel I218V, 1x Gigabit Lan Controller Audio Realtek ALC1150 8-Channel High Definition Audio CODEC featuring Crystal Sound 2 - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR stereo playback input (Line-in) - High-fidelity audio OP AMP(s) Audio Feature : - DTS Ultra PC II - DTS Connect - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity - Unique de-pop circuit: Reduces start-up popping noise to audio outputs - Top notch audio sensation delivers according to the audio configuration - EMI protection cover to prevent electrical noise to affect the amplifier quality Storage New Intel Core i7 Processors : 1 x M.2 Socket 3, , with M Key, type 2242/2260/2280/22110 storage devices support (Support PCIE SSD only) Intel X99 chipset : 1 x SATA Express port, , compatible with 2 x SATA 6.0 Gb/s ports 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 5, 10 Supports Intel Smart Response Technology, Intel Rapid Recovery Technology USB Intel X99 chipset : 5 x USB 3.0/2.0 port(s) (4 at mid-board) Intel X99 chipset : 8 x USB 2.0/1.1 port(s) (4 at back panel, , 4 at mid-board) ASMedia USB 3.0 controller : 5 x USB 3.0/2.0 port(s) (5 at back panel, ) BIOS 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, F9 Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information. Format ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Interni I/O portovi 1 x AAFP connector 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 1 x SATA Express connector: gray, 1 x M.2 Socket 3 with M Key design, type 2242/2260/2280/22110 storage devices support (Support PCIE SSD only) 1 x TPM connector(s) 1 x COM port(s) connector(s) 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 4 x Chassis Fan connector(s) (4 x 4 -pin) 1 x S/PDIF out header(s) 1 x Thunderbolt header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x EZ XMP switch 1 x System panel(s) (Q-Connector) 1 x Chassis Intrusion connector(s) 1 x DRCT header(s) 1 x MemOK! button(s) 1 x Thermal sensor connector(s) 1 x TPU switch(es) 1 x EPU switch(es) 1 x CPU/DRAM overvoltage jumper(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS jumper(s) 1 x 5-pin EXT_FAN(Extension Fan) connector Specijalne značajke 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection : - ASUS DIGI+ VRM - 8 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection - ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS TPU : - Auto Tuning - GPU Boost - TPU switch ASUS EPU : - EPU switch ASUS Digital Power Design : - Industry leading Digital 8 Phase Power Design - Industry leading Digital 4 Phase DRAM Power Design - CPU Power Utility - DRAM Power Utility ASUS Exclusive Features : - Remote GO! - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - M.2 & SATA Express - Anti-Surge - Onboard Button : Power/Reset - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker - Turbo LAN - Crystal Sound 2 Interactive HomeCloud - Media Streamer ASUS EZ DIY : - Precision Tweaker 2 - ASUS O.C. Tuner - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - Push Notice ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Special Memory O.C. Design Turbo App Fan Xpert 3

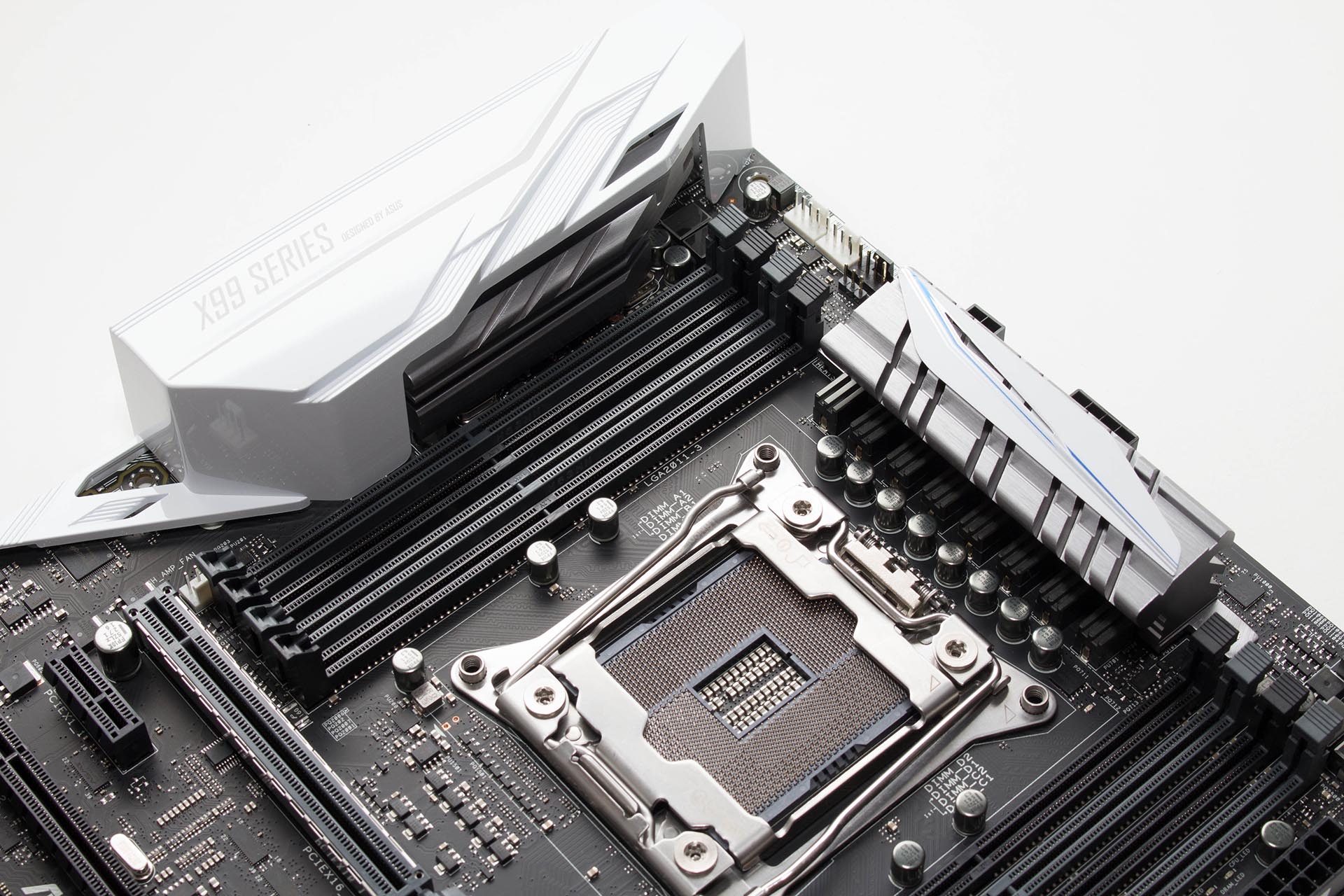

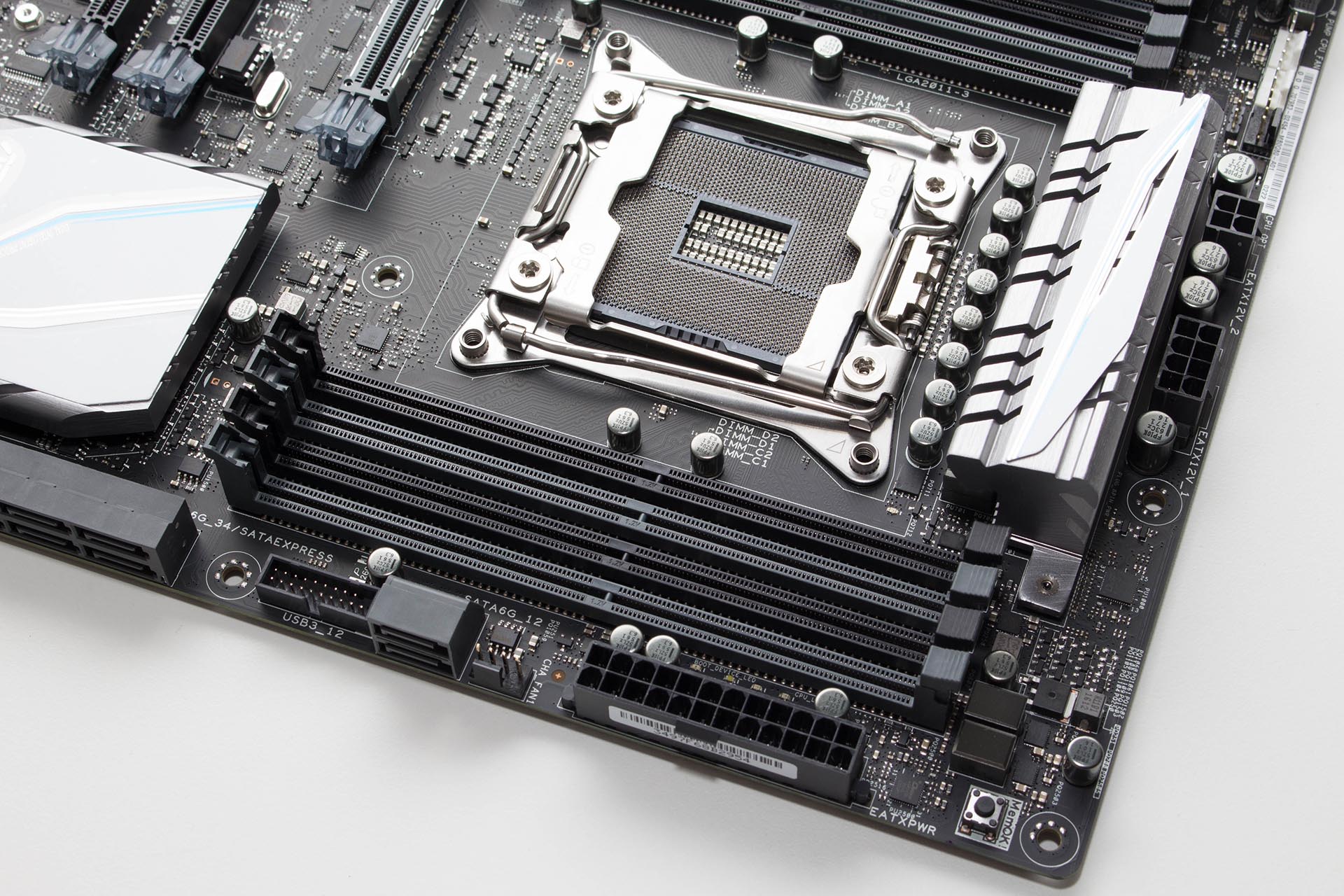

Oko socketa se kao i na svim X99 pločama smjestila VRM jedinica i osam DIMM utora za DDR4 memoriju. Podržano je maksimalno 128 GB memorije brzine 3333 MHz (OC) u dva puta četiri kanala. VRM jedinica je osam fazna s digitalnim kontrolerom i Asusovom 5-way optimizacijom (TPU, EPU, DIGI+ VRM, Fan Xpert 4 i Turbo Core App). Napojna jedinica az DRAM je pri tome četvero fazna i također ima digitalni kontroler. Zbog robusne je VRM jedinice tako overclocking potencijal odličan za zračne i vodene hladnjake, a adekvatan je i za nešto ekstremnije tipove hlađenja. Oko gornjih rubova ploče su se smjestili konektori za ventilatore, vodenu pumpu i naravno napajanje. Tu je MemOK! tipka, dva SATA konektora te USB 3.0 interni konektor.

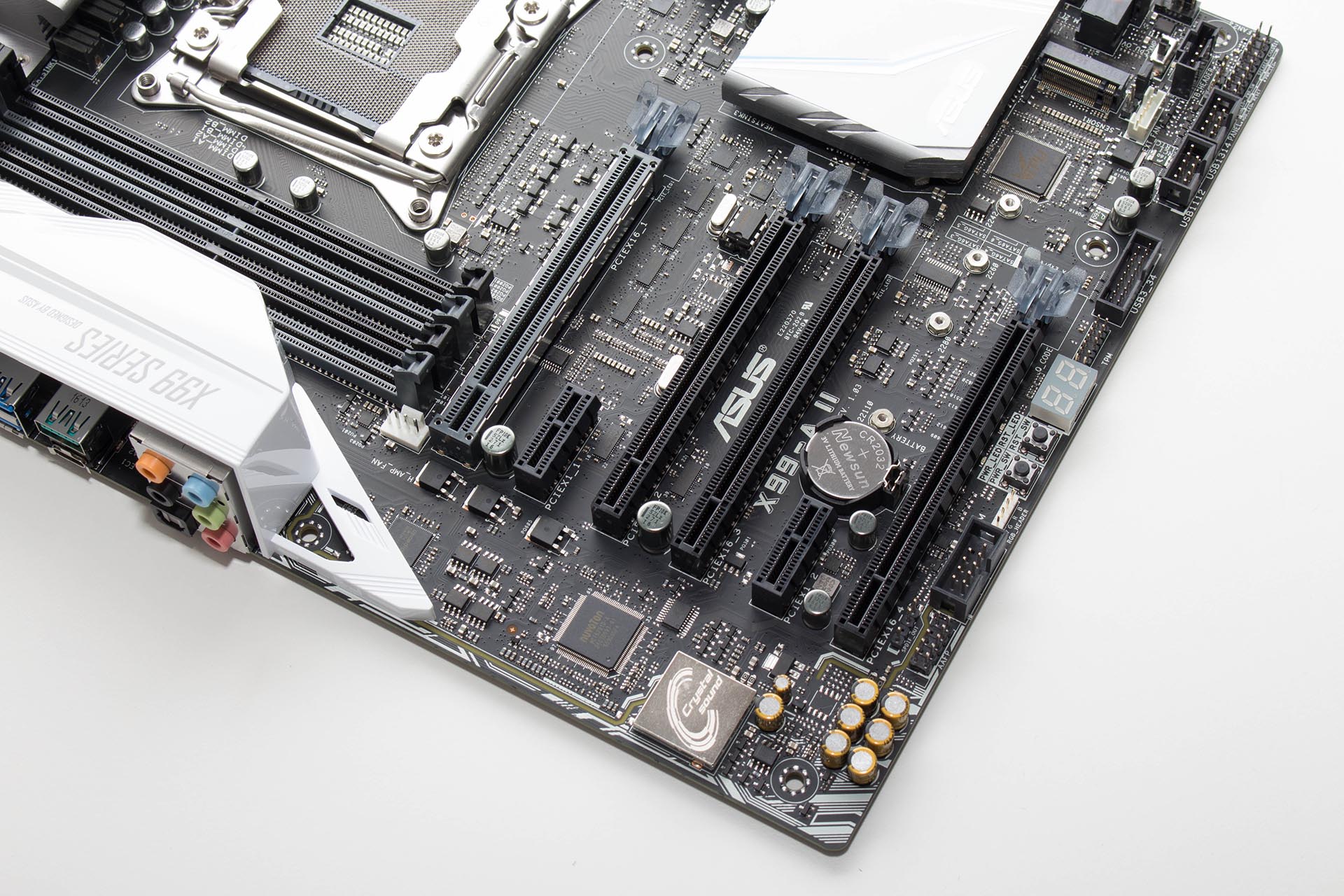

U donjoj lijevoj strani ploče se na zasebnom dijelu PCB-a nalazi audio jedinica koja nije mijenjana u odnosu na X99-A model. U centru svega je ALC1150 kontroler s EMI zaštitom, tu je i Hi-Fi operacijsko pojačalo, odvojeni PCB slojevi za lijevi i desni kanal, de-pop strujni krug, audio kondenzatori japanske proizvodnje a sve to rezultira sa 112dB SNR pri reprodukciji i 104 dB SNR pri snimanju. Tu je još svoje mjesto pronašao i Nuvotonov I/O kontroler, ASMedijin USB 3.1 kontroler te Intelov I218V Gigabit LAN kontroler. PCIe slota dužine x16 su četiri s tim da je drugi po redu x4 2.0. Tako za CFX i SLI polja koristimo prvi (x16 3.0), treći (x16 3.0) i četvrti (x8 3.0), a polja grafičkih kartica možemo slagati u 3-way ili 2-way u ovisnosti da li imamo 40 (x8/x16/x8) ili 28 (x8/x8/x8) stazica iz procesora. Tu su još i dva PCIe x1 2.0 utora za pomoćne kartice. Na dnu ploče se uz ostalo nalazi i jedan ROG header za LED trake, Power i Reset tipke, LED dijagnostika, interni USB 2.0 i 3.0 konektori, baterija te M.2 slot sa podrškom za uređaje dužine 110 mm. Tu je i TPU kontroler, header za eksterni kontroler za ventilatore, CPU over voltage jumper, te prekidač za učitavanje XMP profila iz radne memorije. Ploča je inače premrežena s temperaturnim senzorima i konektorima za dodatne senzore, a ima i konektor za ventilator koji može isporučiti 3A struje (iznad prvog PCIe slota).

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse combo port
• LAN (RJ45) port2 x USB 3.1 ()Type-A + Type-C
• 4 x USB 3.0
• 4 x USB 2.0
• 1 x Optical S/PDIF out5 x Audio jack(s)
• 1 x Clear CMOS button

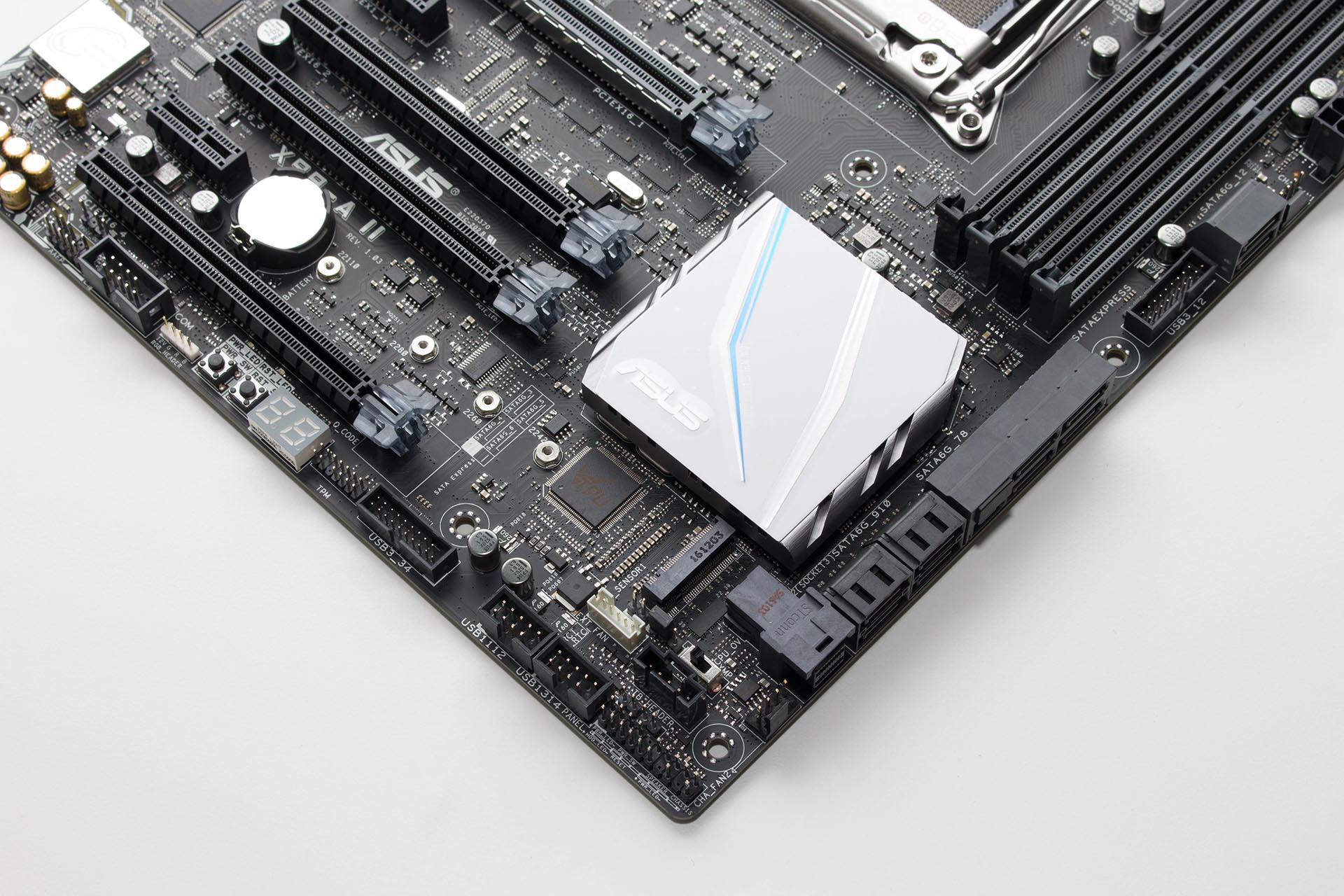

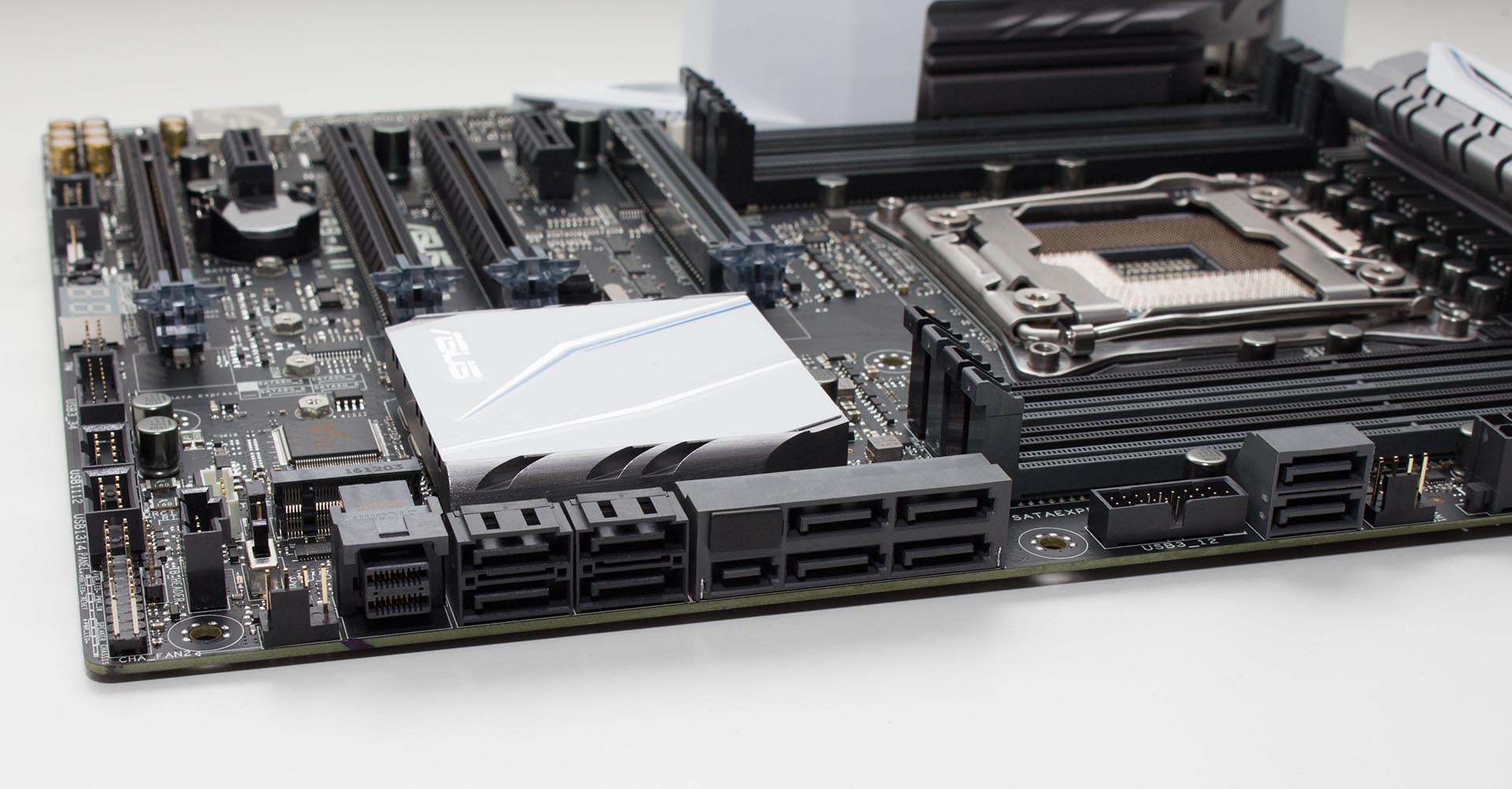

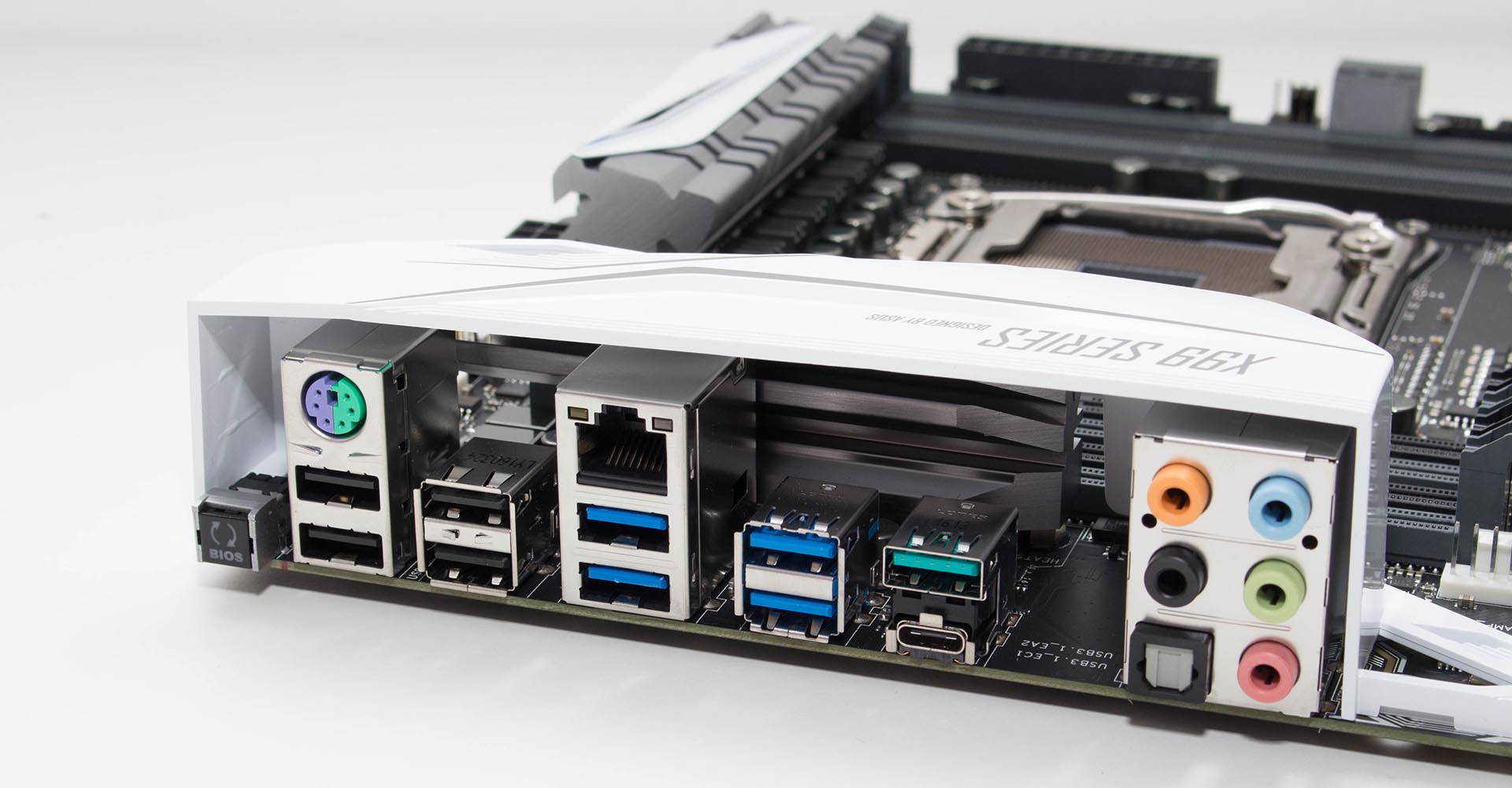

Stražnji je I/O panel uobičajenog layouta a novosti uključuju Type A i C USB 3.1 konektore koje kontrolira ASMedijin kontroler. Na drugoj slici vidimo layout SATA konektora. Prvi je U.2 (NVMe) konektor, zatim su tu četiri SATA III konektora i jedan SATA Express konektor i još dva SATA III konektora, a malo dalje su još dva SATA III konektora.

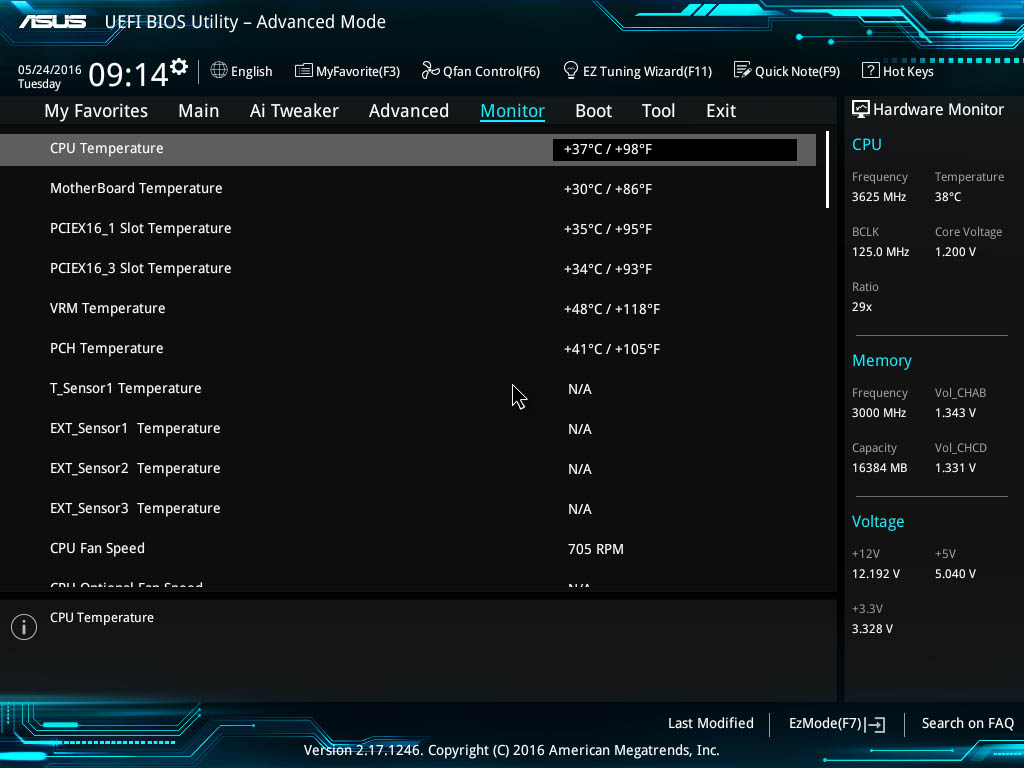

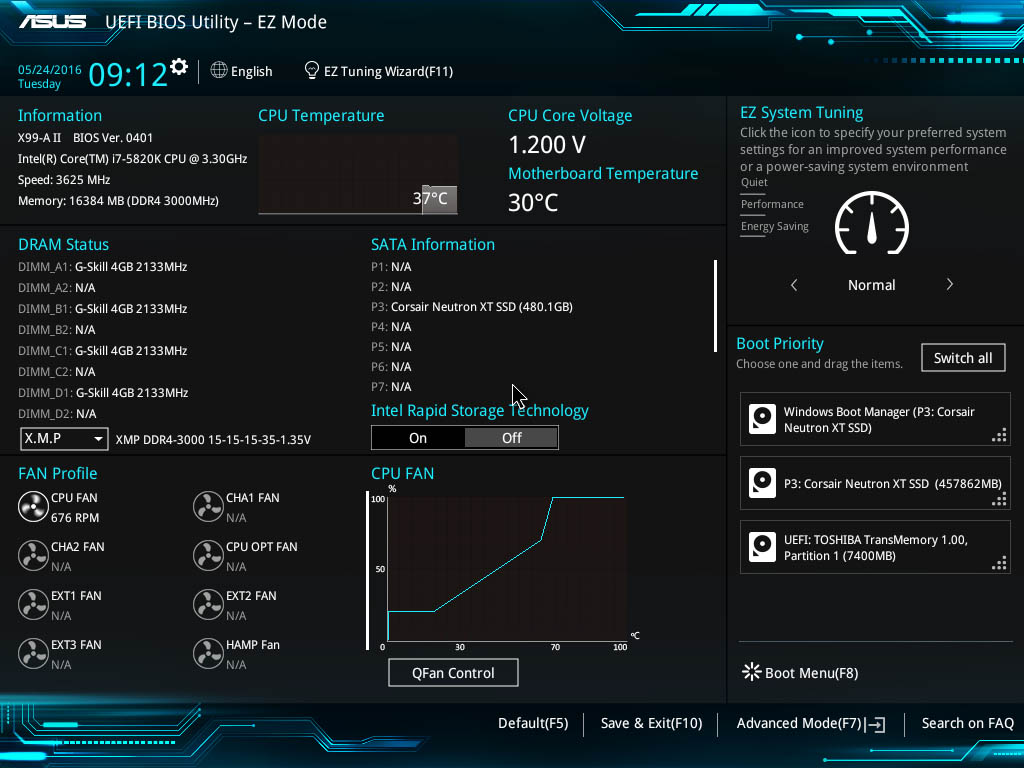

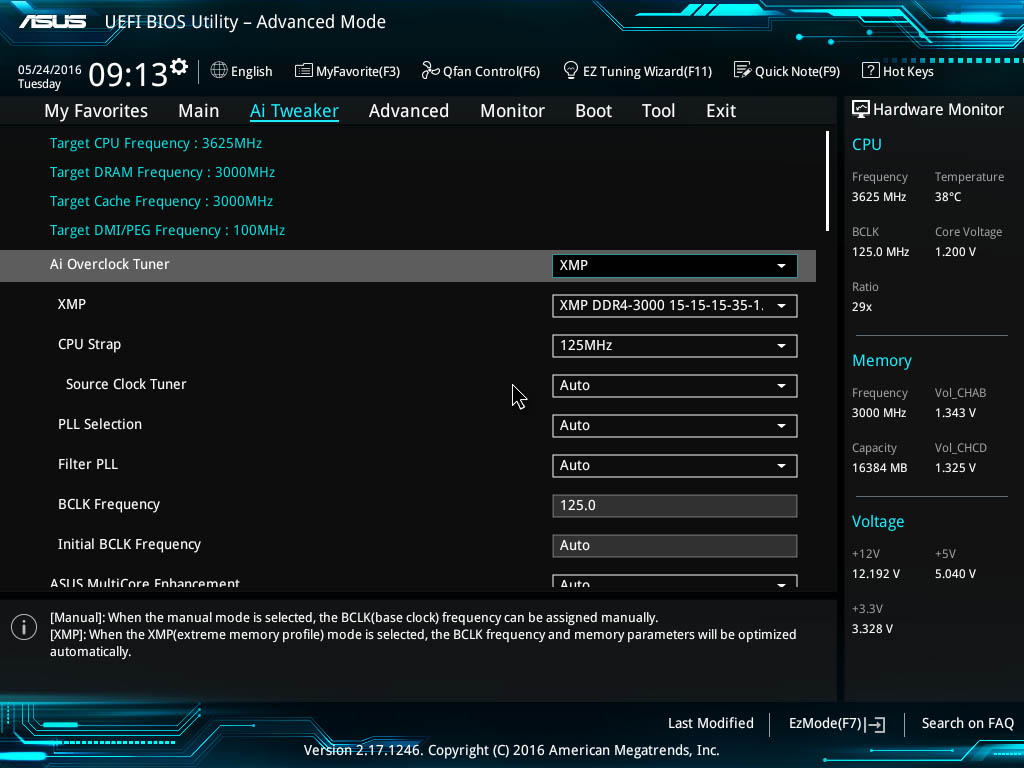

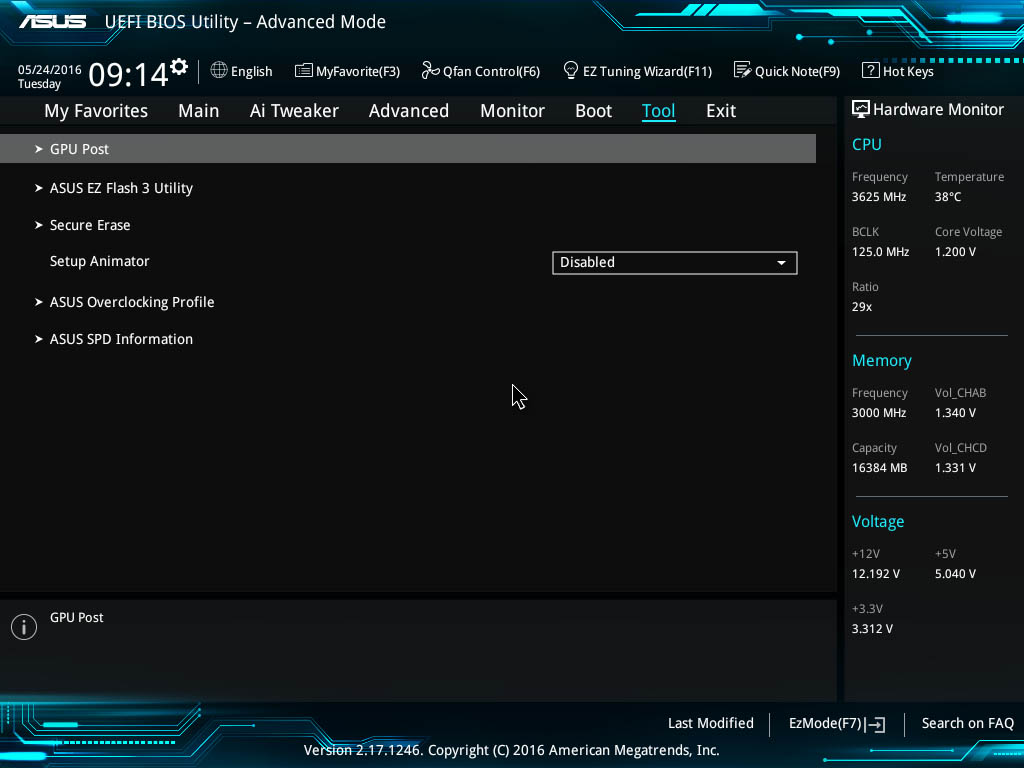

UEFI sučelje izgledom i funkcionalnošću nije mijenjano u odnosu na prethodne ploče. To znači kako je logičnog rasporeda, s mnoštvom opcija, a one za overclocking i tweakanje se nalaze pod Ai Tweaker tabom.

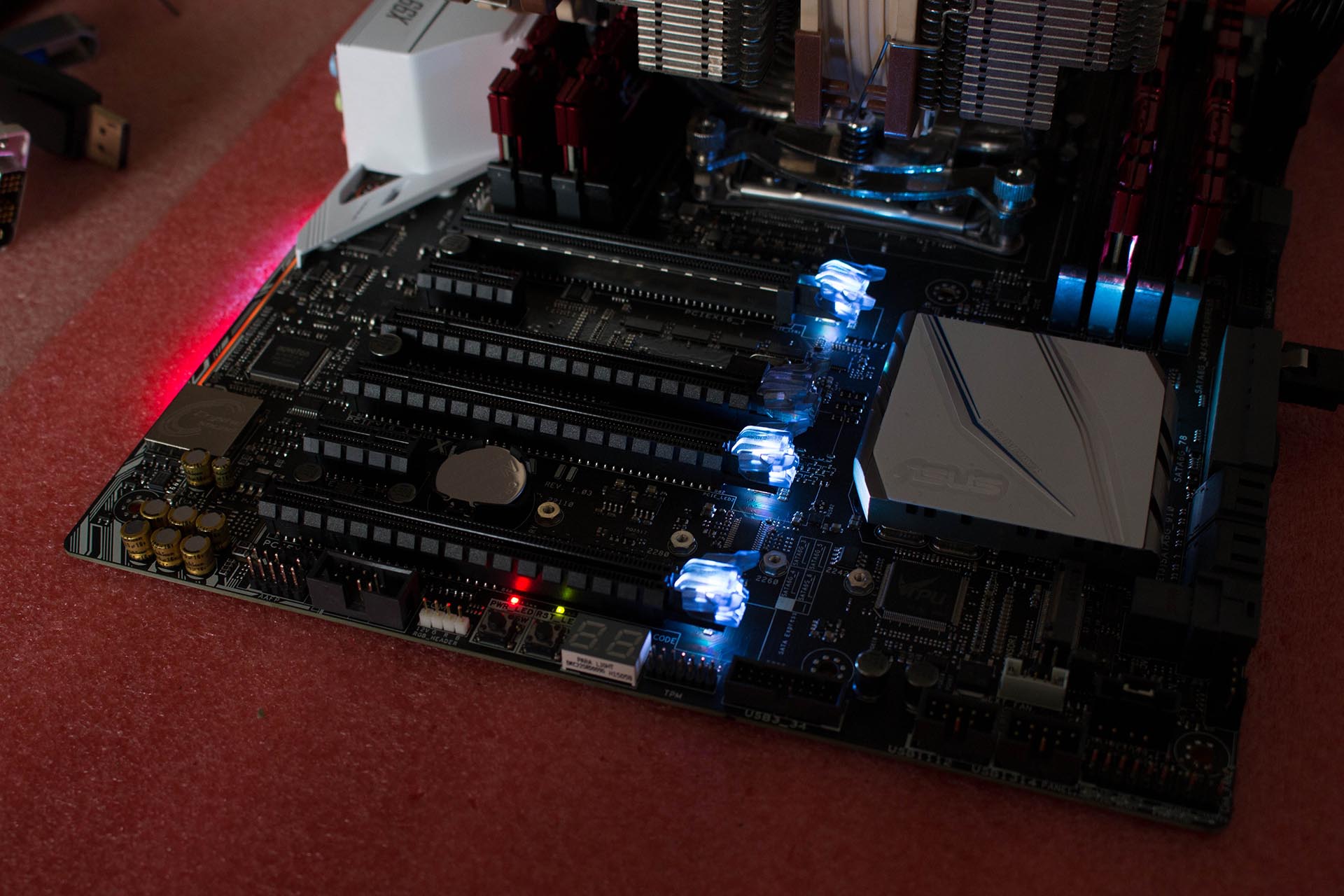

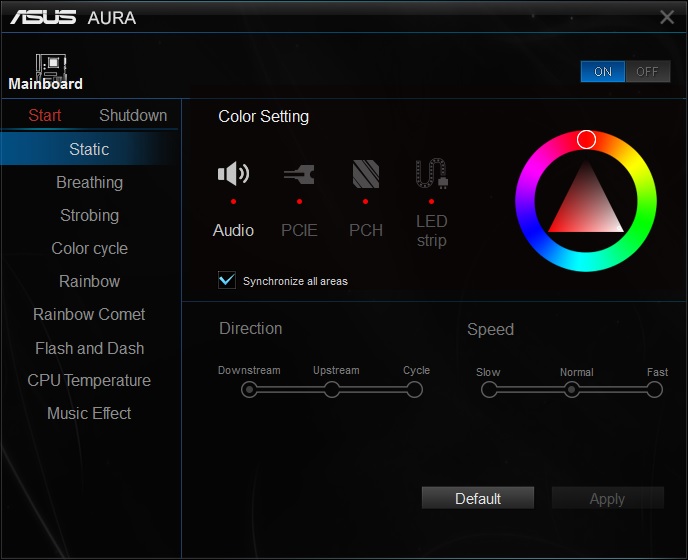

Ploča dolazi s AURA osvjetljenjem koje kontroliramo iz softvera. Četiri su zasebne zone koje možemo kontrolirati - Audio, PCIE, PCH i LED Strip. Mogućnosti kako će se osvjetljenje ponašati su različite, a možemo ih posložiti i da reagiraju na muziku koju slušamo ili pak na temperaturu procesora. Zanimljiv dodatak koji će znati cijeniti svi koji imaju prozirnu stranicu kućišta i vole malo blještavila.

Test sistem

Test sistem :: Hardware Matična ploča Asus X99-A II Procesor Intel Core i7-5820K Memorija G.Skill DDR4 4x 4GB 3000MHz C15, F4-3000C15Q-16GRR Grafičke kartice Sapphire Nitro R9 380 Zvučna kartica On Board SSD Corsair Neutron XT 480GB Napajanje Thermaltake Grand 1050W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 Chipset datoteke Intel Chipset Driver 10.1.2.19 DirectX verzija 12 AIDA 64 Extreme Edition v.5.70.3800 7-Zip 9.20 PCMark 8 Home, Conventional TrueCrypt 7.1

  Način testiranja i overclocking

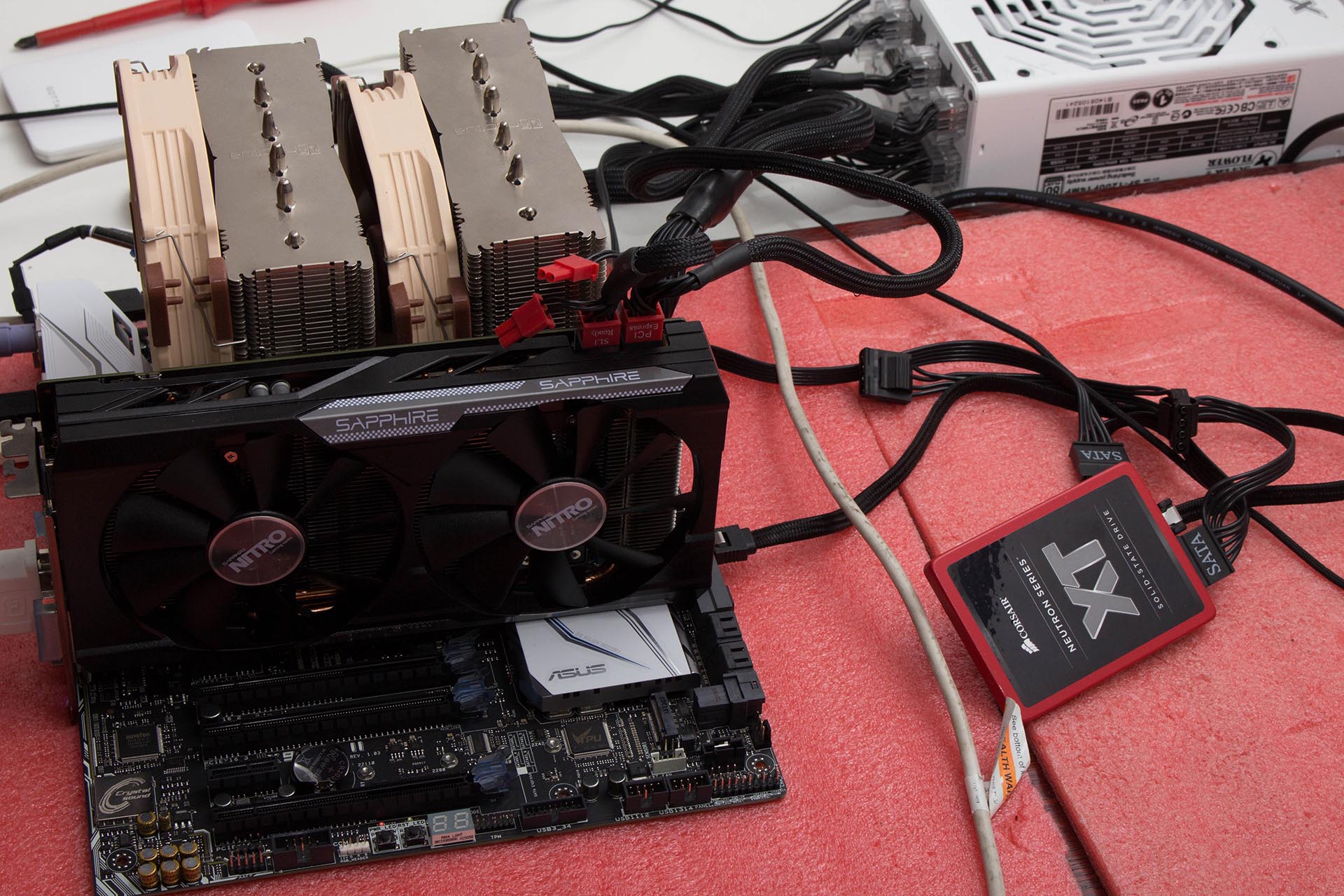

Ploču smo testirali uz pomoć i7-5820K procesora, G.Skillove 3000MHz DDR4 memorije i Noctuinog D15 hladnjaka. S obzirom da ploča nemaju neovisan x30 množitelj za memoriju prilikom podizanja XMP profila dolazi i do neminovnog podizanja STRAP-a sa 100 na 125MHz, te laganog overclockinga procesora. Zbog toga smo ploču usporedili sa samom sobom, tj. donosimo pregled performansi na strapu 100 i brzini memorije od 2.400 MHz, zatim na strapu 125 i brzini memorije od 3.000 MHz te konačno rezultate na overclockiranih 4.5 GHz.

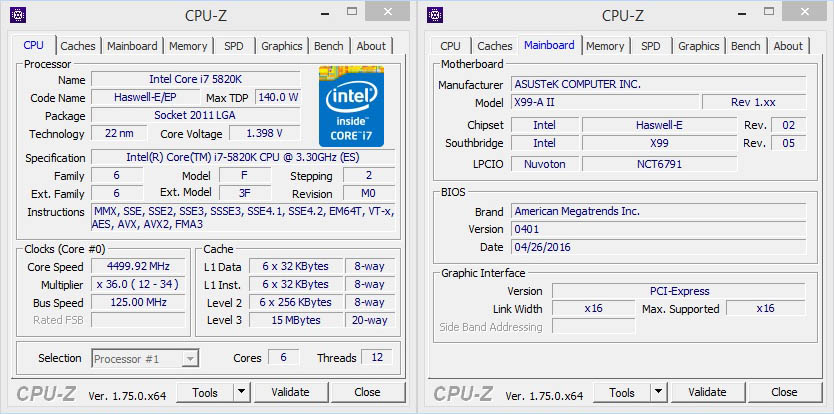

Procesor smo kao i kod starijih X99-A i X99 PRO modela bez problema overclockirali na stabilnih 4.5GHz, što je sasvim upotrebljiv 24/7 takt. Na screenshotu vidimo kako je napon postavljen na 1.4 V, no ova brzina se postiže stabilno i na 1.325 V pri čemu je i zagrijavanje nešto niže. Pravi posao za ovu ploču tek ostaje - overclocking Broadwell-a E.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="X99-A II @ OC,X99-A II @ XMP, X99-A II @ Default" values="4808,4356,3865" colors="red,yellow,green" height="200", min="0" max="5000"] PCMark mjeri općenite performanse sistema, a kao što vidimo rezultat značajno raste već samo podizanjem XMP profila pri čemu strap raste na 125 MHz a brzina procesora na oko 3.65 GHz. Overclockingom na 4.5 GHz rezultat dodatno raste do sasvim lijepe brojke. [ichart headers="ID,Score" title="7-Zip" htitle="Score (MIPS)"  labels="X99-A II @ OC,X99-A II @ XMP, X99-A II @ Default" values="39870,32784,26652" colors="red,yellow,green" height="200", min="0" max="40000"] 7-Zip rezultat također izvrsno skalira s povećanjem takta procesora i strap-a pa je jasno kako iz bilo kojeg Haswell E procesora možemo izvući izvrsne performanse već samim odabirom brže memorije, a o daljnjem oveclockingu ne treba trošiti riječi. [ichart headers="ID,Score" title="TrueCrypt" htitle="Score (GB/s)"  labels="X99-A II @ OC,X99-A II @ XMP, X99-A II @ Default" values="8.0,6.5,5.2" colors="red,yellow,green" height="200", min="0" max="8"] True Crypt rezultati samo potvrđuju ranije rečeno. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="X99-A II @ 3000 MHz, X99-A II @ 2400 MHz" values="52007,42478" colors="red,blue" height="300", min="0" max="56000"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="X99-A II @ 3000 MHz, X99-A II @ 2400 MHz" values="46187,37346" colors="red,blue" height="300", min="0" max="56000"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="X99-A II @ 3000 MHz, X99-A II @ 2400 MHz" values="54296,46433" colors="red,blue" height="300", min="0" max="56000"] Memorijske performanse drastično rastu prelaskom na XMP profil, a kao što smo vidjeli i performanse procesora. Kome to ne smeta zbog zagrijavanja ili eventualno povećanja potrošnje dobiva na jednostavan način brže računalo.

Asus je izdavanjem novih X99 ploča produžio život ovoj platformi i pomladio ju s novim tehnologijama koje će nam trebati u narednim godinama. Sada se samo čekaju novi Broadwell E procesori kako bi platforma bila kompletna. Mi smo ovu X99-A II za početak isprobali sa starijim Haswell-E procesorom gdje se pokazala brzom i stabilnom, te s dobrim potencijalom za overclocking. Kvaliteta komponenata i kvaliteta izrade su kao i uvijek na visokoj razini, a tu je i sasvim zadovoljavajuća količina opreme - M.2, U.2, SATA Express, USB 3.1 Type A i C, mnoštvo temperaturnih senzora, odlična audio jedinica, standardno dobro i bogato UEFI sučelje, adekvatan rashladni sistem i doba podrška za CFX i SLI polja grafičkih kartica - dakle sve što jedan high end sistem treba. Kao šlag na tortu dolazi i AURA osvjetljenje koje unosi malo živosti i omogućava kupcu personalizaciju sistema. Cijena ploče za hrvatsko tržište još uvijek nije poznata, a u Njemačkoj se cijena kreće oko 270 €, što je sasvim u rangu s cijenom prethodnice.
