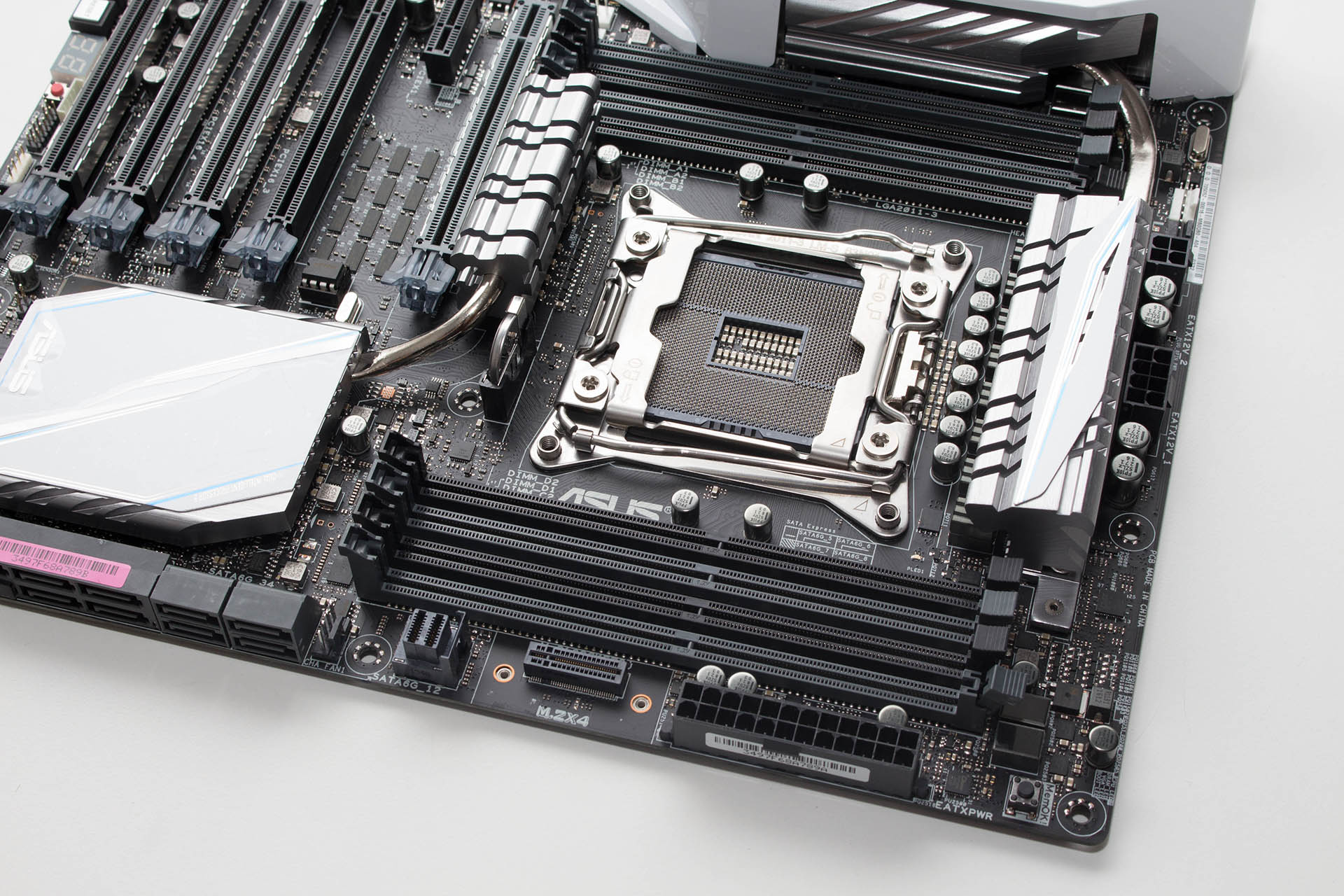

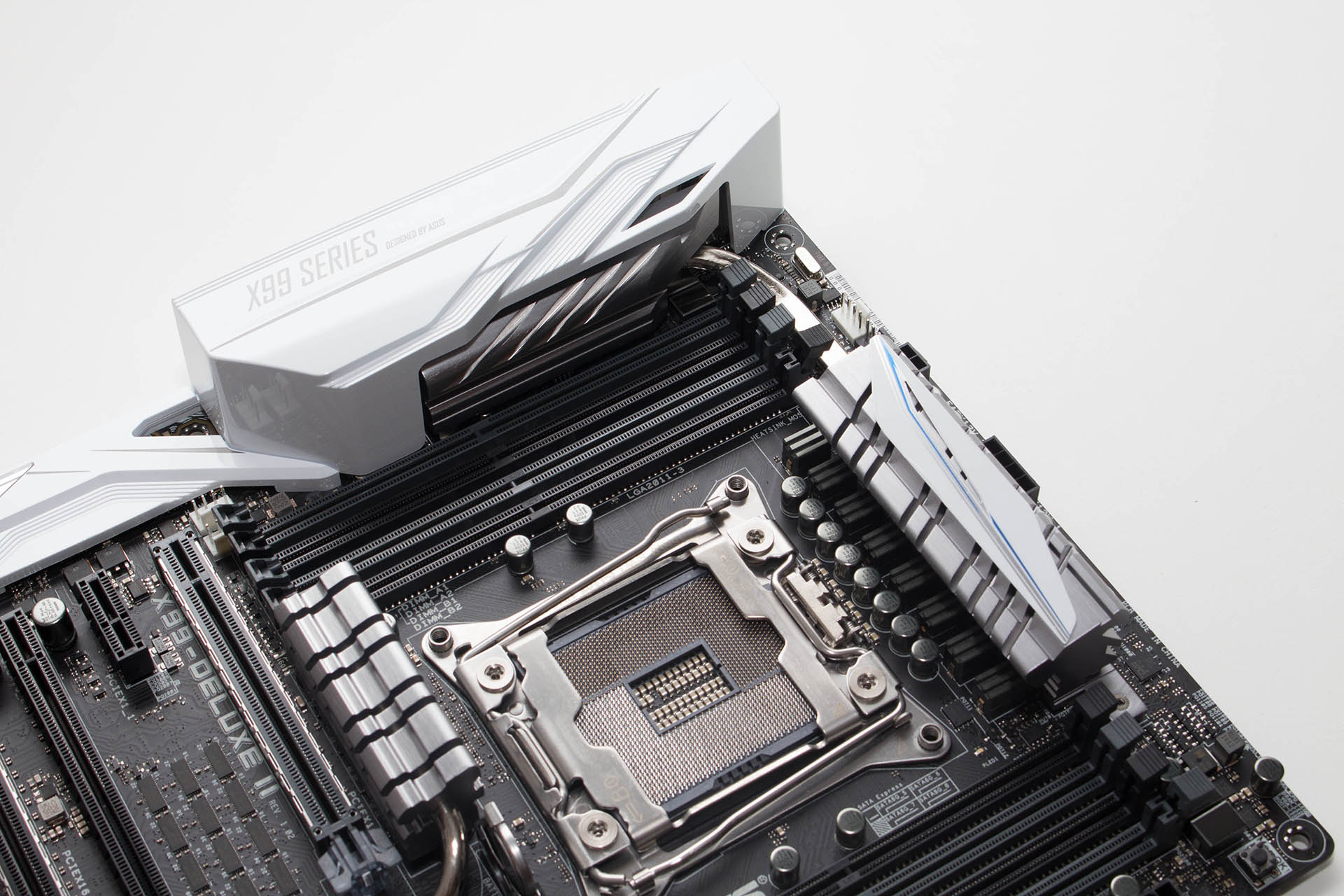

Oko masivnog se LGA2011-V3 socketa smjestila osam fazna VRM jedinica sa DIGI+ kontrolerom koja je dovoljno robusna i za overclocking najjačih i7 procesora. Hlađenje je kao što smo rekli sasvim adekvatno, a tek smo pri overclockingu i7 6950X procesora primijetili veće zagrijavanje pa će dodatna zračna struja preko hladnjaka dobro doći. Oko socketa se nalazi i osam DIMM utora za četverokanalne konfiguracije DDR4 memorije koje može biti maksimalno 128 GB brzine 3333 MHz. Na ovom se dijelu ploče nalazi i glavnina konektora za ventilator pa uz ostale imamo i High AMP te Waterpump konektore, a uz sam desni rub ploče su se smjestili i Dual U.2 (32 Gbps), te M.2X4 (32 Gbps) konektori.

asus_x99_deluxe_II_11

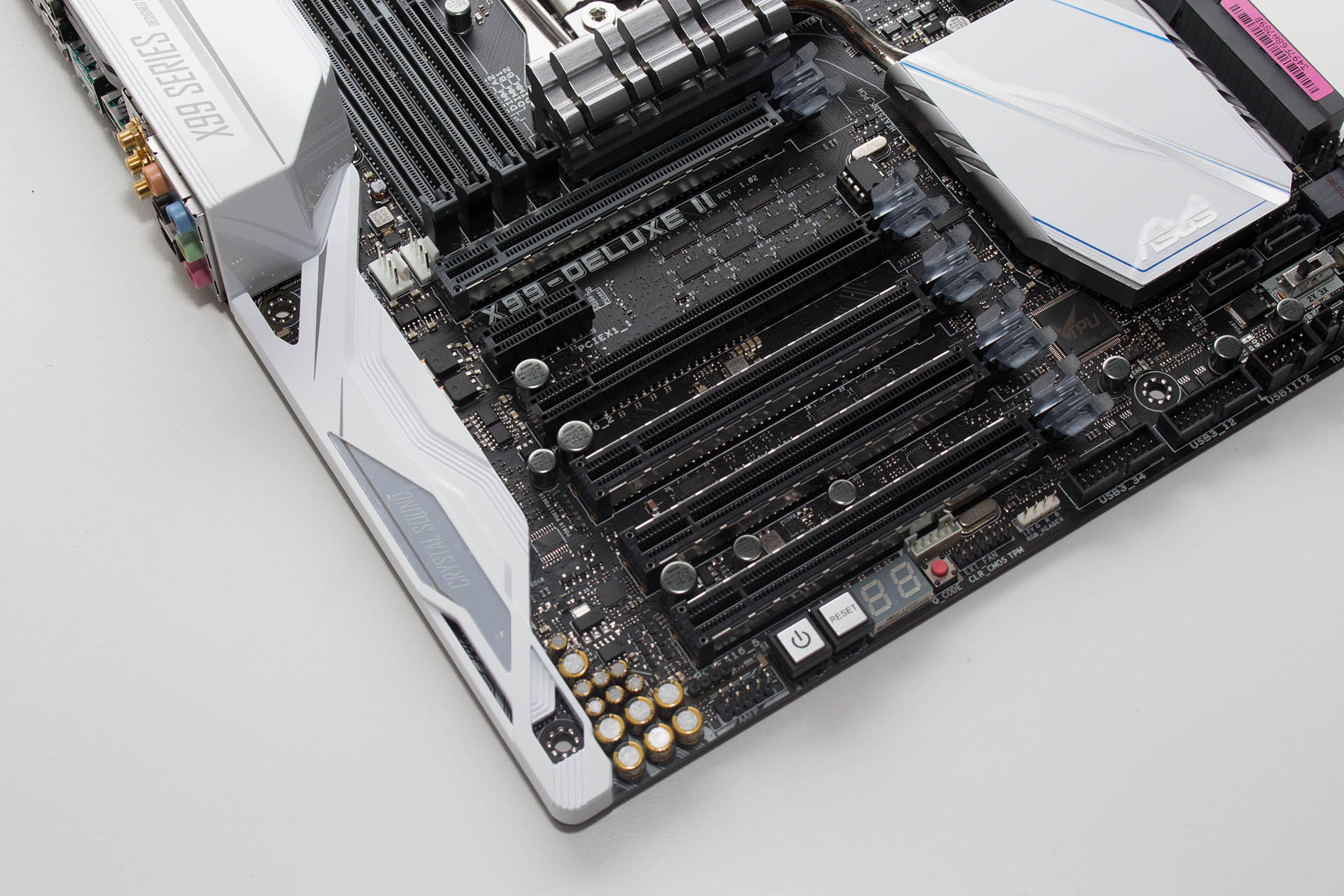

Donjim lijevim dijelom ploče dominira Crystal Sound 3 audio jedinica koja je identična kao i kod prethodnog modela, te X99-A II modela s ALC1150 CODEC-om u glavnoj ulozi. Desno su PCIe utori. Prvi, PCIe x16 3.0 je SafeSlot kao i kod A modela, što znači da je ojačan za teže grafičke kartice. Ostali x16 slotovi su obični ali imaju svijetleće AURA kopče za kartice. Kod procesora s 40 PCIe stazica je moguće konfigurirati x8/x8/x8/x8 CroossFire ili SLI polja grafičkih kartica, dok je kod procesora s 28 PCIe stazica moguće kombinirati x8/x8/x8 polja. Između dva x16 utora se nalaze i jedan PCIe x1 te jedan PCIe x4 (puna dužina) utor. Na dnu je LED dijagnostika, tipke za paljenje i resetiranje, tipka za resetiranje CMOS-a, RGB header i uobičajeni set konektora.

asus_x99_deluxe_II_12

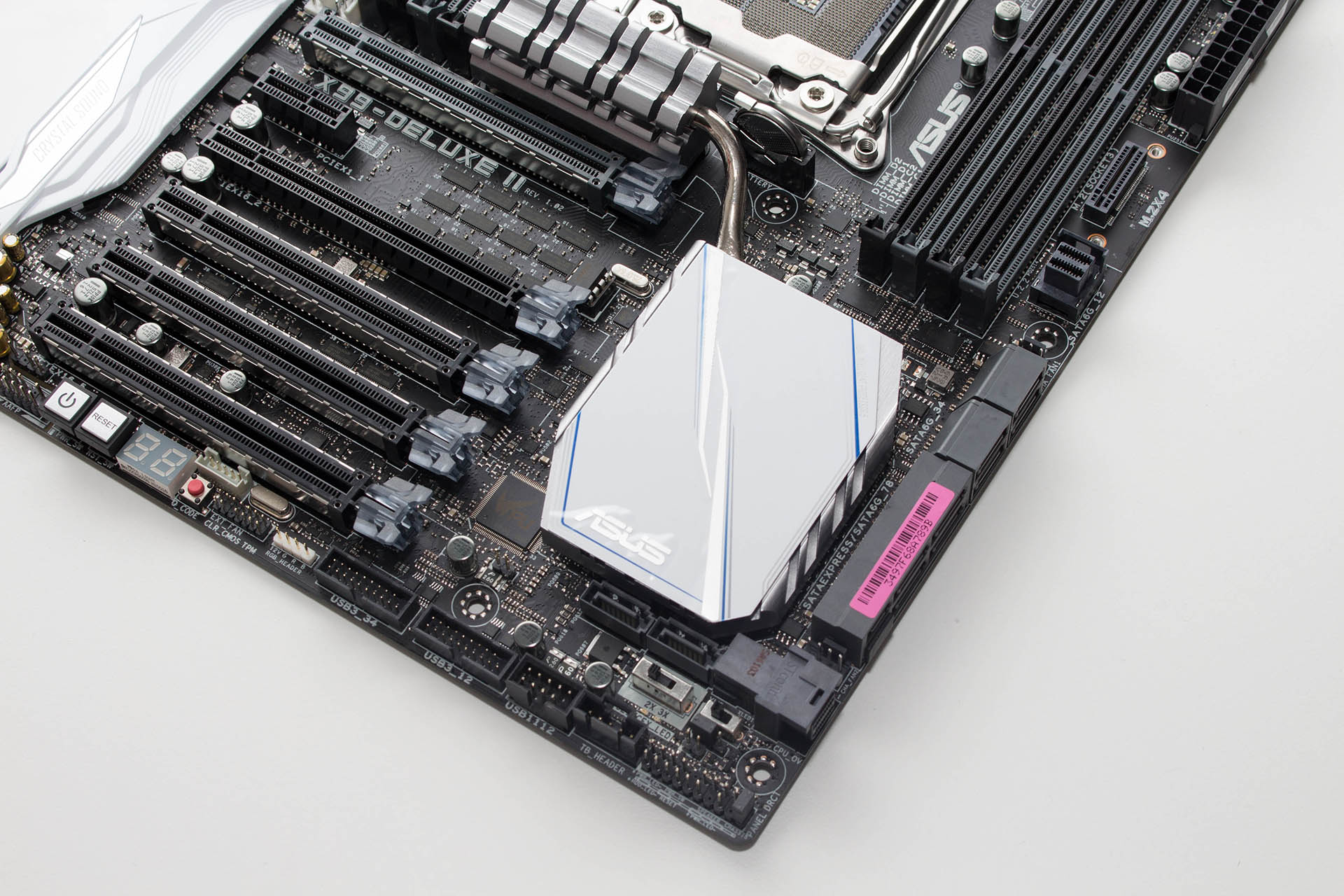

Na desnoj donjoj strani imamo klasične konektore – 2x USB 3.0, USB 2.0, TB header, Front Panel, zatim TPU čip, X99 PCH čip itd. Tu su i dva korisna prekidača – jedan SLI/CFX prekidač za 2/3-way podešenja i jedan EZ XMP za automatsko učitavanje XMP profila memorije.

asus_x99_deluxe_II_13 asus_x99_deluxe_II_14

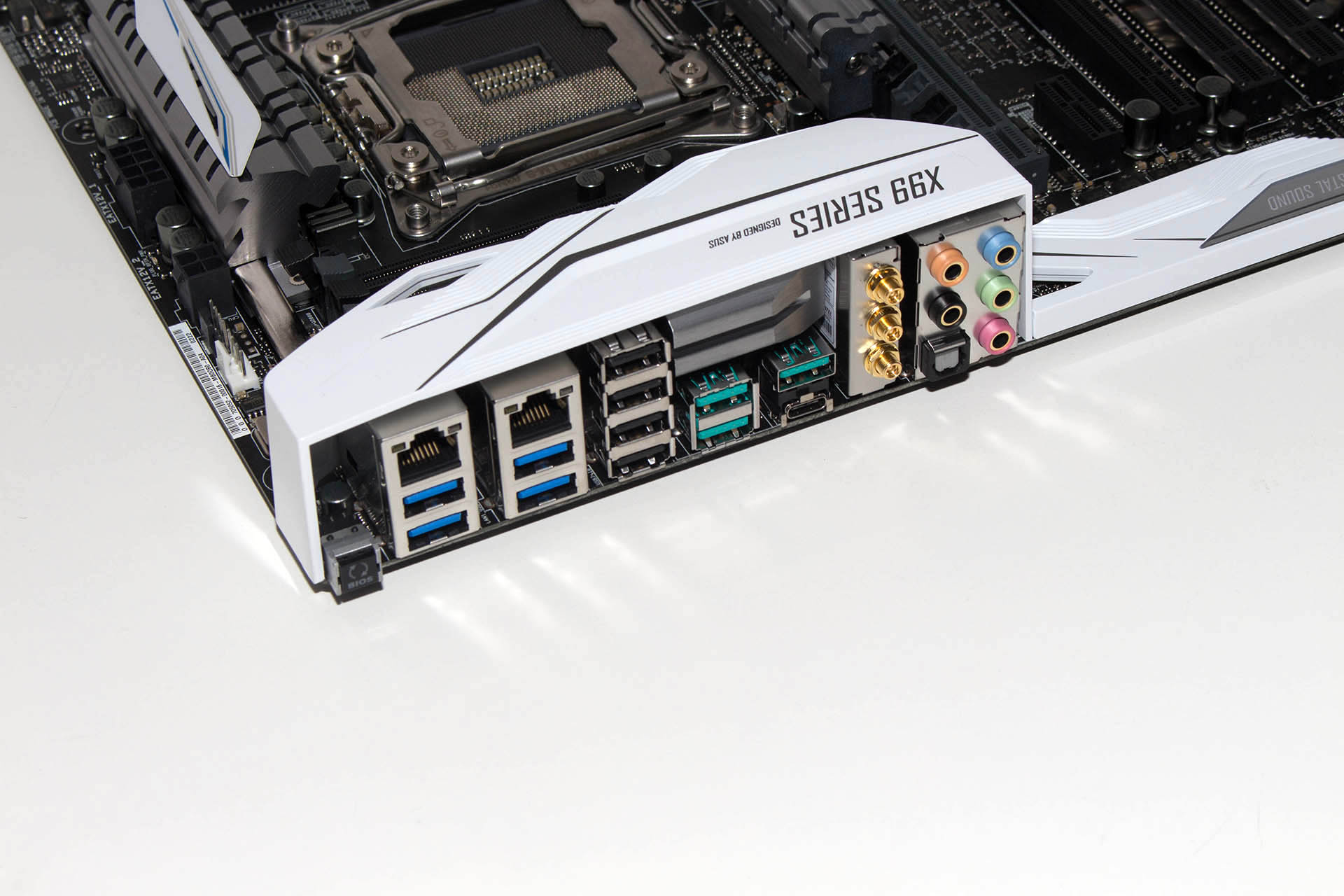

Stražnji je I/O panel prepun konektora pa tu nalazimo dva RJ45 porta za LAN, tri USB 3.1 Type A i jedan Type C konektor, zatim četiri USB 3.0 i četiri USB 2.0 (jedan je BIOS Flashback), tu je i optički S/PDIF izlaz, pet audio konektora, jedna USB BIOS Flashback tipka, te antenski izlazi Wi-Fi GO! modula s podrškom za 802.11ac standard te Bluetooth v4.0.

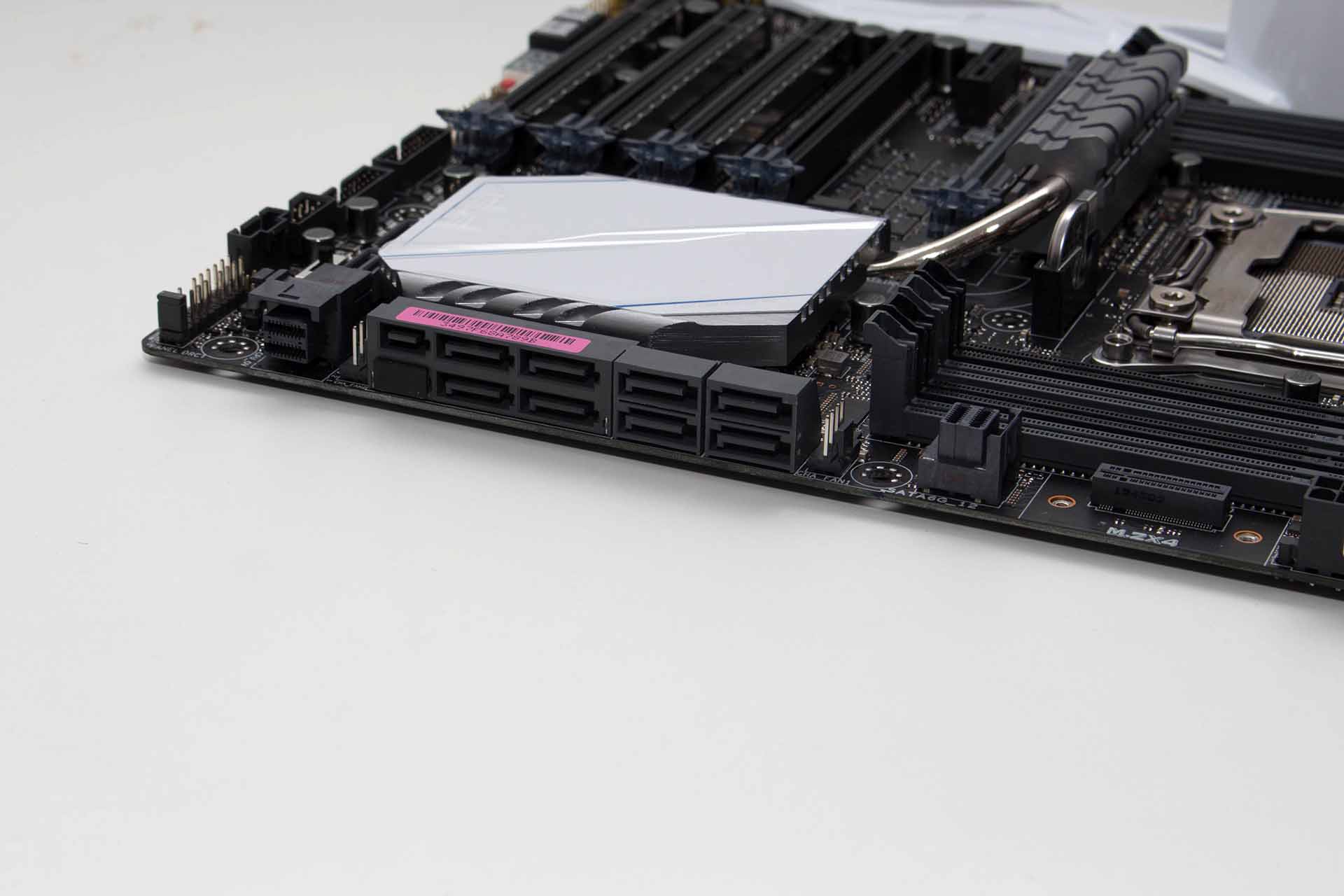

Konektora za skladišnu memoriju ima pregršt pa tako s lijeve strane nalazimo dva vertikalno postavljena SATA 6 Gbps konektora (ispod X99 čipa), jedan od dva U.2 port, jedan SATA Express port i šest SATA 6 Gbps portova, te u produžetku još jedan vertikalni U.2 konektor te vertikalni M.2X4 konektor.

UEFI sučelje i sofverska strana priče su identični kao kod X99-A II ploče i tu nećemo duljiti, idemo odmah na overclocking i testove.
