Brzi test – ASRock Z170 Gaming-ITX/ac & E3V5 WS

Datum objave 19.03.2016 - Krešimir Matanović

ASRock Z170 Gaming-ITX/ac

asr_z170_gaming_itx_1 asr_z170_gaming_itx_2

Ploča koja se prva našla pred nama spada u Fatal1ty seriju proizvoda i namijenjena je gamerima koji žele čim manje računalo. Ploča je bogato opremljena na malenoj ITX površini i to je moguće vidjeti na stražnjoj strani pakiranja na kojoj se nalaze sve bitne informacije.

asr_z170_gaming_itx_3

Uz ploču u kutiji nalazimo i bundle koji se sastoji od SATA kabela, zaštite za stražnji I/O, medija s upravljačkim programima i aplikacijama, zatim odvojenih korisničkih uputa za hardver i softver, a tu je i stilski oblikovana antena za 802.11ac mrežnu karticu koja se nalazi na ploči.

asr_z170_gaming_itx_4

Mini-ITX pločica (17 x 17 cm, PCB sa osam slojeva i 4 x 2oz bakra), djeluje nakrcana no zapravo ima dosta dobar layout. Svi bitni konektori su pomaknuti na rubove ploče, a jedino su se četiri SATA konektora ugnijezdila iza DIMM utora, no ni to nije problem, jer imamo SATA Express konektor koji je ispred DIMM utora. Na desnom su rubu grupirani USB 2.0 i 3.0 konektori, 24-pinski ATX konektor, Front Panel konektor, jedan od priključaka za ventilator i spomenuti SATA Express. Na donjem dijelu se nalazi PCIe 3.0 x16 slot iznad kojeg su smješteni half-size Mini-PCIe slot u kojem je WiFi 802.11ac kartica (dual band, 2x2 antene, podrška za Bluetooth 4.0), hladnjak ispod kojeg je Z170 čipset, BIOS (UEFI, 128 Mb) čip, i četiri spomenuta SATA 6 Gbps konektora. Na samom donjem rubu su grupirani i Nichiconovi 12K audio kondenzatori koji su jasno dio audio jedinice koja se još sastoji od ALC1150 osam kanalnog CODEC-a, te TI NE5532 pojačala za slušalice (do 600 Ohma).

asr_z170_gaming_itx_5

Središnji je dio ploče rezerviran za 1151 socket i mehanizam za procesor oko kojega je dovoljno mjesta za hladnjake. Mjesta ima dovoljno i zbog niskih hladnjaka na VRM-u i PCH-u, koji su aluminijski, obojani u crvenu boju te povezani jednom kromiranom toplovodnom cijevi. Svoj posao oba hladnjaka odrađuju vrlo dobro i tek se pri dugotrajnim opterećenjima zagriju. VRM jedinica je 6 + 2 fazna (60A prigušnice, dual-stack MOSFET-i), s jasno digitalnim kontrolerom te je dovoljno robusna i za lagani overclocking. Memorijski su slotovi u dual channel konfiguraciji s podrškom za DDR4 memoriju brzine do 4000+ MHz i maksimalnog kapaciteta 32 GB.

asr_z170_gaming_itx_6

Na gornjoj se strani ploče nalaze još dva konektora za ventilatore, a tu je i osam pinski EPS konektor. Stražnji I/O panel uključuje dva konektora za WiFi antene, zatim PS/2 utor, dva HDMI porta, jedan Display Port 1.2, po jedan USB 3.1 Type-A i Type-C port (ASMedia ASM1142), pet USB 3.0 portova, jedan Fatal1ty mouse port (USB 3.0), jedan RJ-45 LAN port (Intel I219V), jedan ClearCMOS prekidač i audio konektori (Line in, Front speaker, Microphone i Optical SPDIF Out).

asr_z170_gaming_itx_7 asr_z170_gaming_itx_8

Uz ploču smo na testu imali i maleni Silverstoneov AR06 hladnjak koji se odlično uklopio u cjelinu, pa je zajedno s Trident Z memorijom i i7-6700K procesorom ovo bio malen ali moćan paket. Ploča je bez problema tjerala procesor u full turbo modu (4.2 GHz) sa sve četiri fizičke jezgre. Na stražnjoj strani ploče se još nalazi i M.2 Socket 3 s podrškom za uređaje dužine 60 i 80 mm i teoretske brzine do 32 Gbps.

asr_z170_gaming_itx_10 asr_z170_gaming_itx_11

UEFI sučelje je klasičko kao i kod ostatka Fatal1ty serije, što znači kako imamo agresivnije crvene boje. Raspored UEFI sučelja je vrlo dobar s EZ i Advanced modovima. Sučelje je zadovoljavajuće brzo i pregledno te nudi pregršt opcija za tweakanje i overclockiranje. Softverski je paket ove ploče vrlo bogat  te uključuje Live Update i APP Shop pakete, zatim F-Stream, USB Key, APP Charger, XFast LAN i RAM, Fast Boot itd.

ASRock E3V5 WS

asr_e3v5_ws_1 asr_e3v5_ws_2

S drugog kraja spektra matičnih ploča namijenjenih 1151 socketu dolazi E3V5 WS koja donosi podršku kako za desktop tako i za single socket serverske Xeon procesore koji korisnicima mogu biti zanimljivi zbog svojih jedinstvenih značajki kao što su podrška za ECC memoriju, vPro tehnologiju te Trusted Execution uz čak 8 MB priručne memorije. Ploča je bazirana oko C232 čipseta koji nije jednako napredan kao Z170 no ipak donosi tu ključnu Xeon podršku. Čipset ne podržava overclocking, ima samo osam PCIe 3.0 stazica, podršku za šest USB 3.0 portova, šest SATA 6 Gbps portova te ne podržava vPro i Rapid Storage tehnologije koje su rezervirane za jači C236 čipset. Ipak, ova ploča se može pohvaliti I219M (server grade) LAN kontrolerom te punom podrškom za AMD FirePro i Nvidia Quadro kartice čime je u potpunosti spremna za kakav manji workstation.

asr_e3v5_ws_3

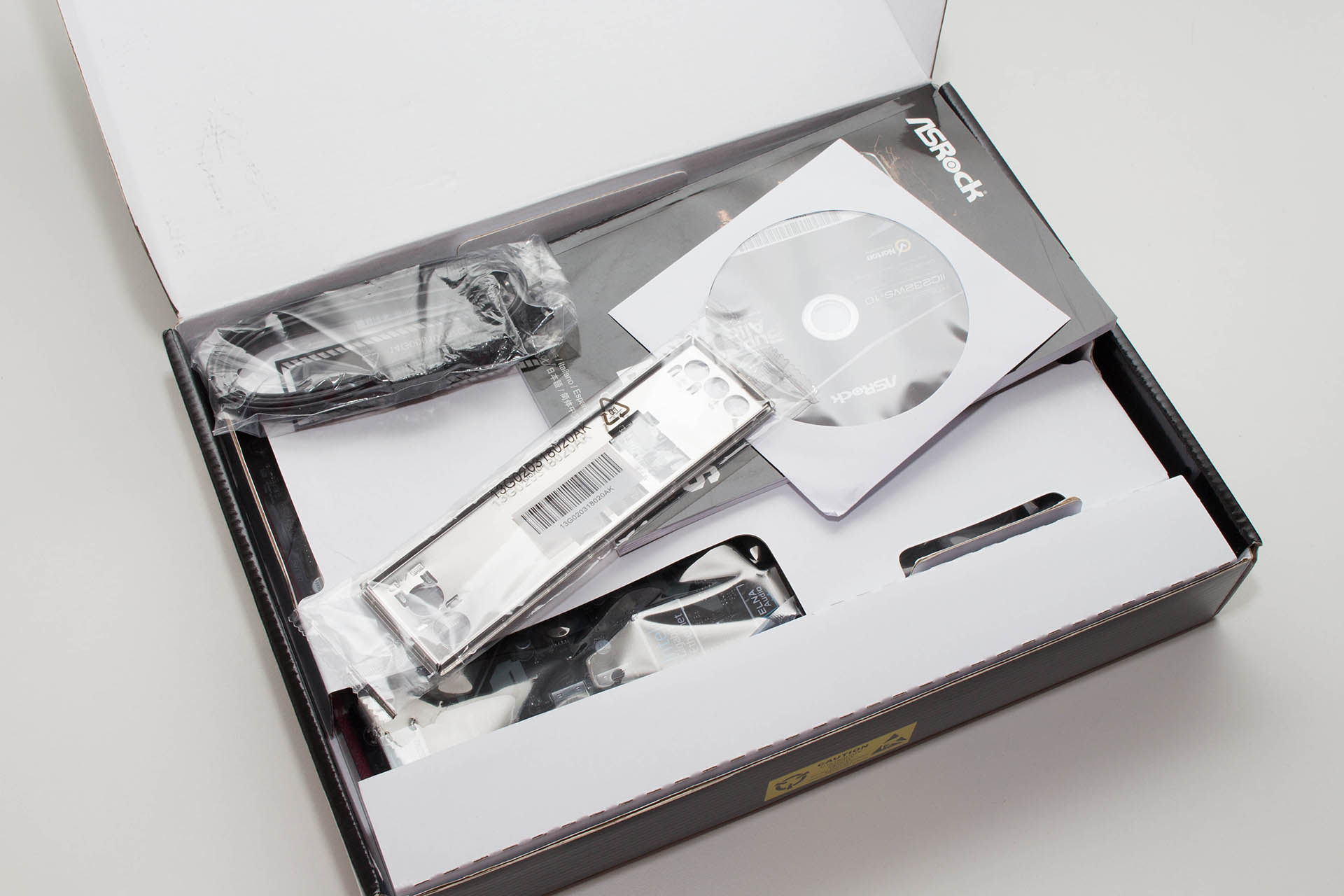

S obzirom da je ipak riječ o relativno jeftinoj ploči bundle nije naročito bogat i sastoji se tek od dva SATA kabela, zaštite za stražnji I/O, medija s aplikacijama i upravljačkim programima te uputa za korištenje.

asr_e3v5_ws_4

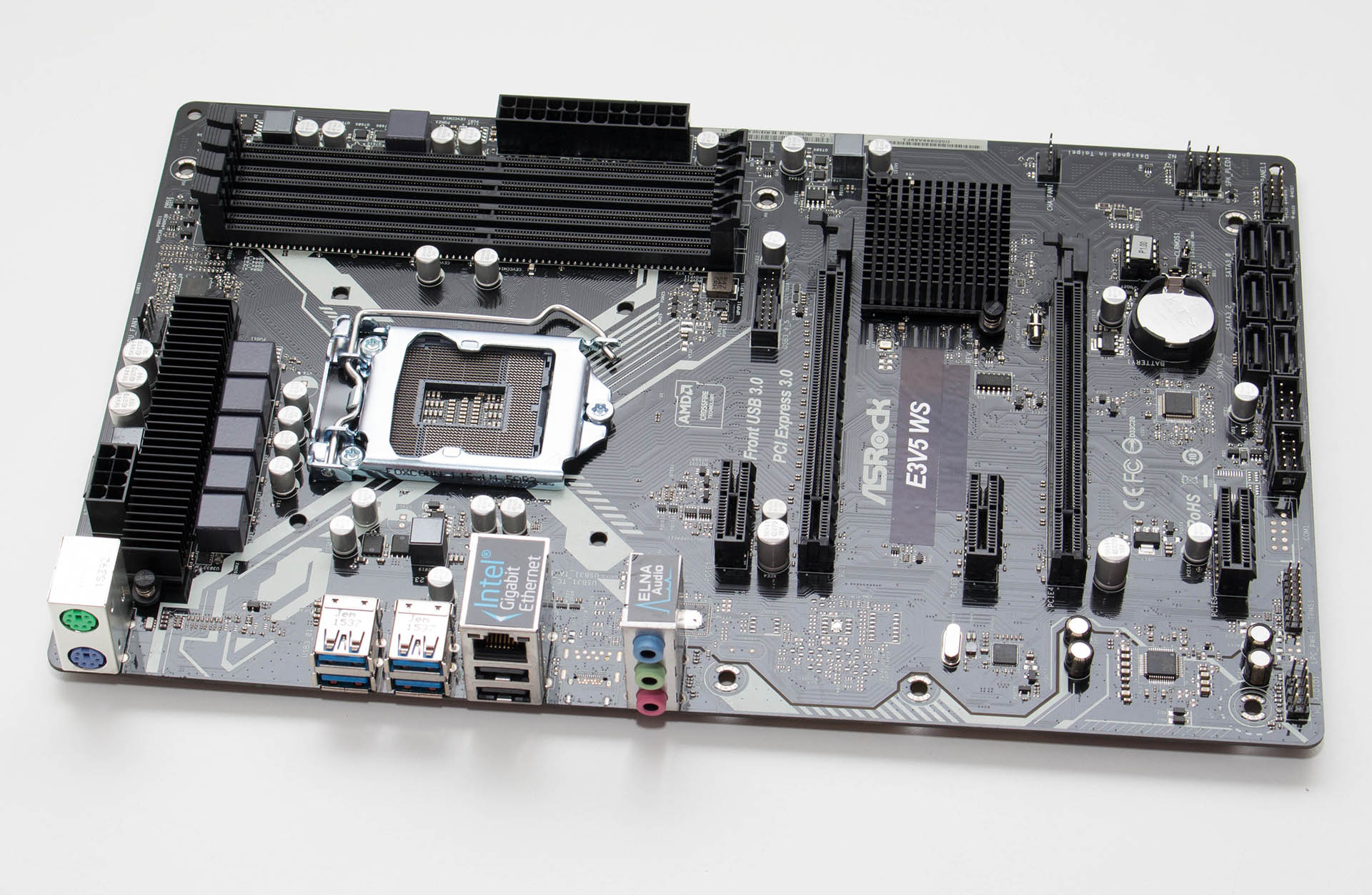

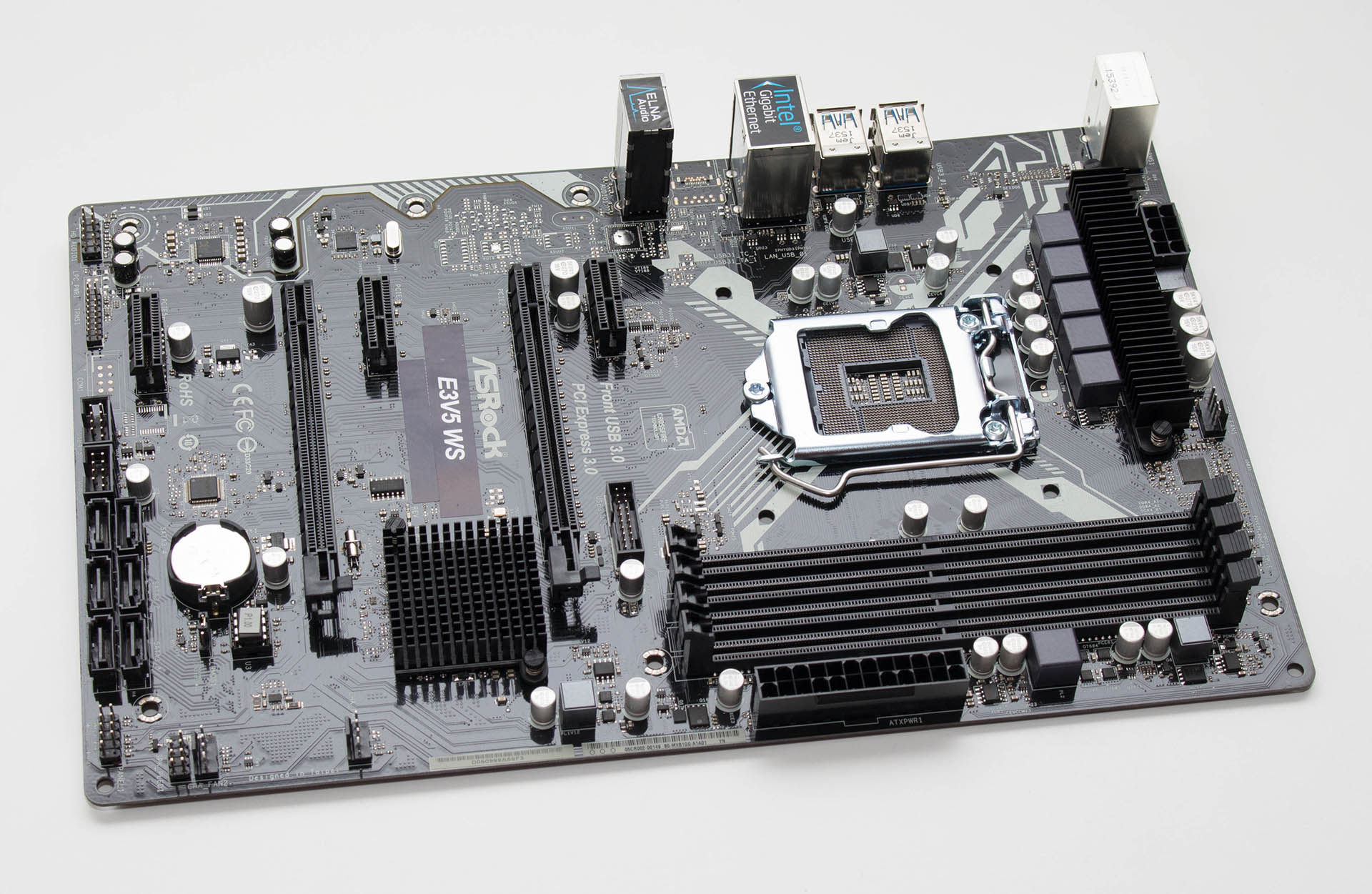

Ploča je uskog ATX formata s velikim praznim dijelovima PCB-a pa ne djeluje nabijeno, a i layout je sasvim solidan. Svi su elementi na njoj crni, s izuzetkom sivih šara na PCB-u koje malo razbijaju to crnilo. No, u skladu s workstation namjenom, ploča djeluje ozbiljno. Oko 1151 socketa (podrška za Xeon E3-1200 v5 procesore kao i za i7/i5/i3/Pentium/Celeron procesore šeste generacije), ima mnoštvo prostora za hladnjake različitih veličina a VRM jedinica i DIMM utori su na velikoj udaljenosti od istoga. VRM je jednostavnije konstrukcije s obzirom kako čipset nema podrške za overclocking te je pet fazni (50A prigušnice) s digitalnom kontrolom. Jedna od bitnijih značajki ploče je i LAN kontroler koji je Intel razvijao za serverske ploče I219LM ali je u suštini vrlo sličan onome za desktop ploče - I219V. LM donosi vPro, AMT, Stable Image Platform Program (SIPP) i podršku za serverske operativne sisteme.

asr_e3v5_ws_5

DIMM utora su četiri s podrškom za dvokanalnu DDR4 memoriju brzine do 2133 MHz (non-ECC, un-buffered), ali tu je i podrška za DDR4 ECC UDIMM module i to maksimalnog ukupnog kapaciteta 64 GB. Svi su bitniji konektori razmješteni po rubovima ploče pa na vrhu nalazimo šest pinski EPS konektor i jedan četvero pinski konektor za ventilator, dok je na desnom rubu 24-pinski ATX konektor. USB 3.0 interni konektor je pomaknut malu u unutrašnjost ploče tik iznad PCIe konektora, a prema donjoj se strani ploče još protežu i još dva četiri pinska konektora za ventilatore.

asr_e3v5_ws_6 asr_e3v5_ws_7

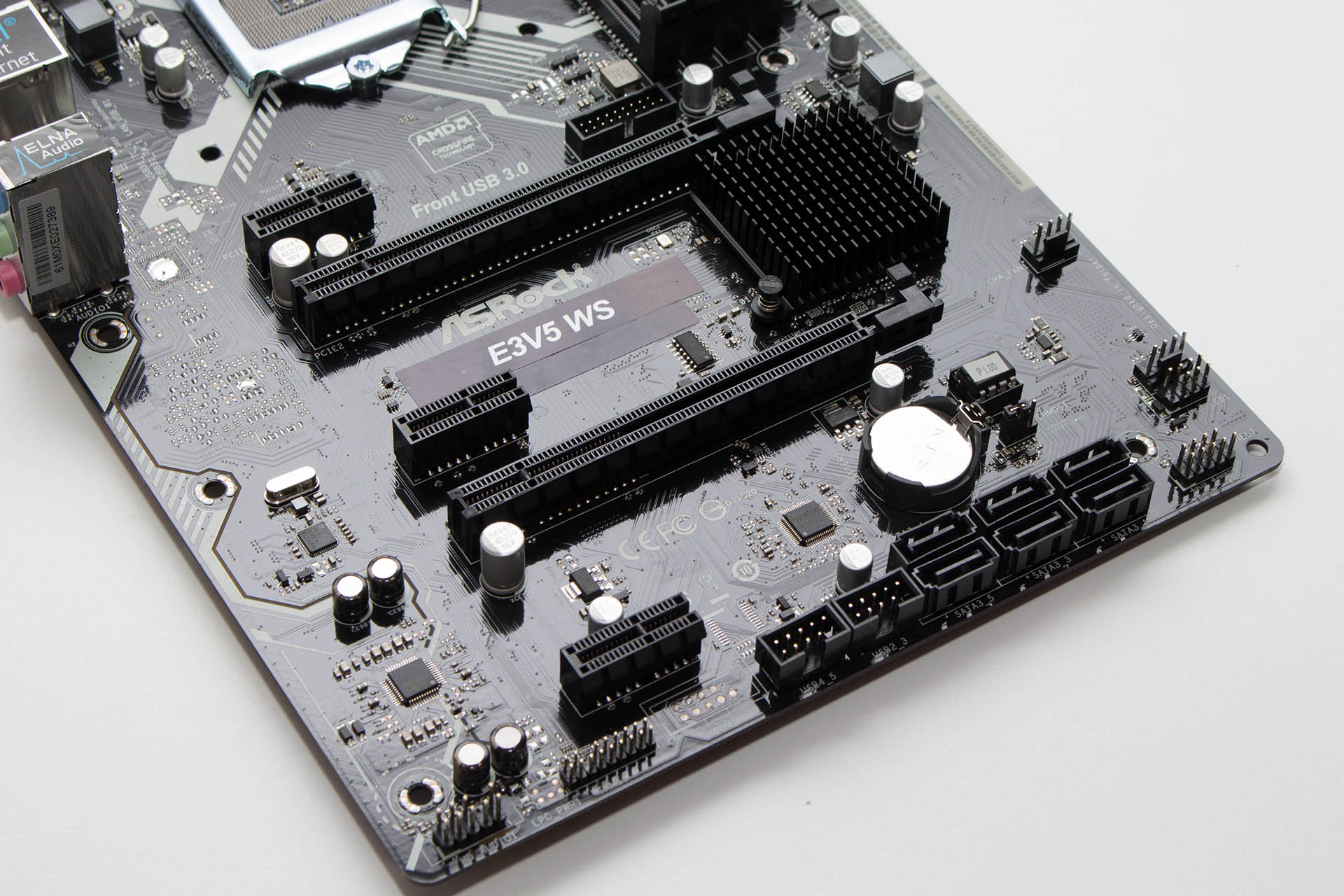

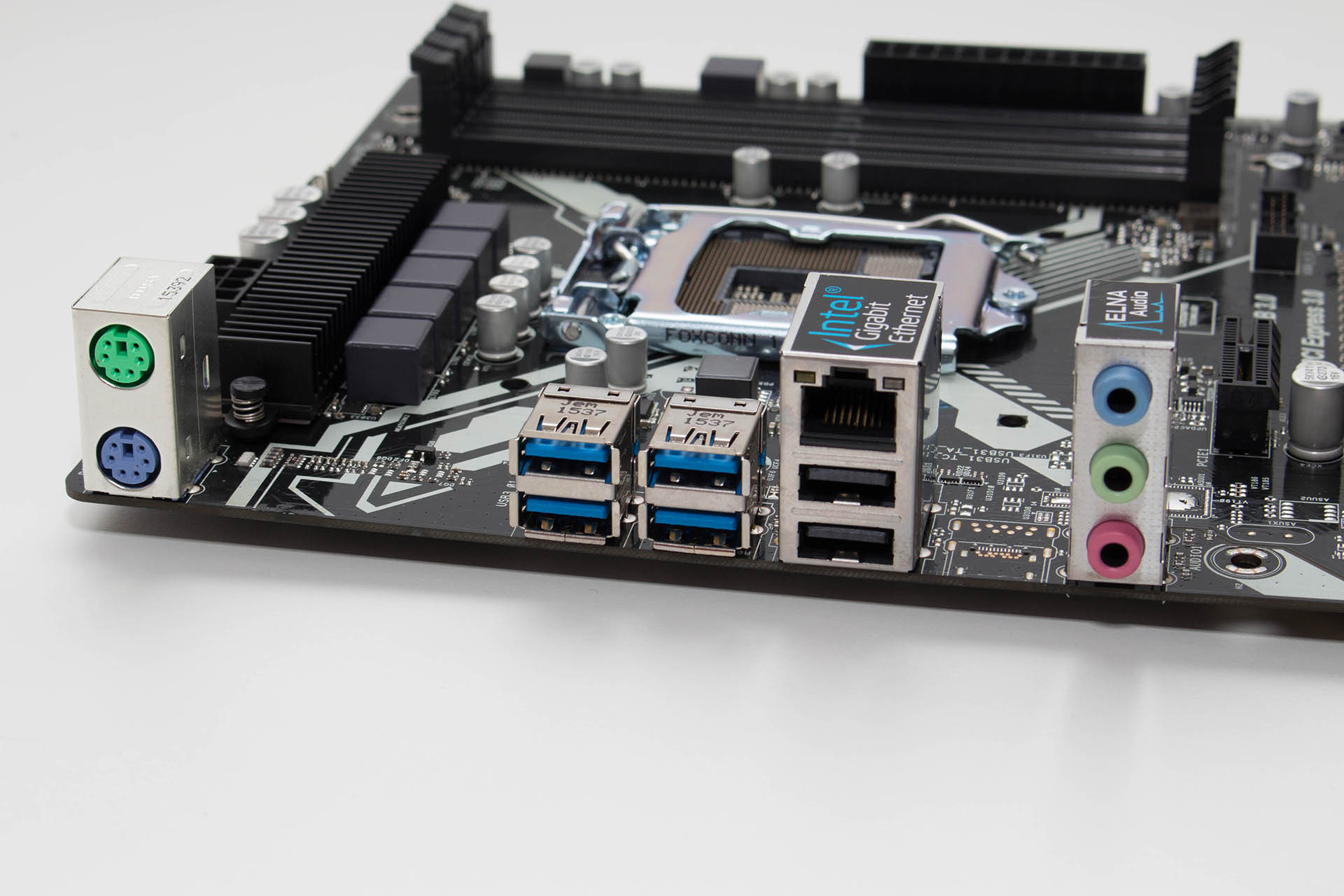

Donji je dio ploče rezerviran za utore - dva su PCIe 3.0 x16 slota (x16 i x4 brzine, s podrškom za CrossFire), a tu su i tri PCIe 3.0 x1 slota. Na lijevom se rubu od ostatka PCB-a izolirana, smjestila audio jedinica s poznatim Realtekovim ALC892 CODEC-om a tu su i ELNA Audio kondenzatori. Na donjem rubu ploče se nalaze dva interna USB 2.0 konektora, te šest SATA 6 Gbps konektora. Iznad je baterija i BIOS čip (UEFI, 128 Mb). Stražnji je I/O panel jednostavne i malo razvučene konstrukcije a sadrži PS/2 konektore za miša i tipkovnicu, dva USB 2.0 porta, četiri USB 3.0 porta, RJ-45 port i tri audio konektora.

asr_e3v5_ws_9 asr_e3v5_ws_10

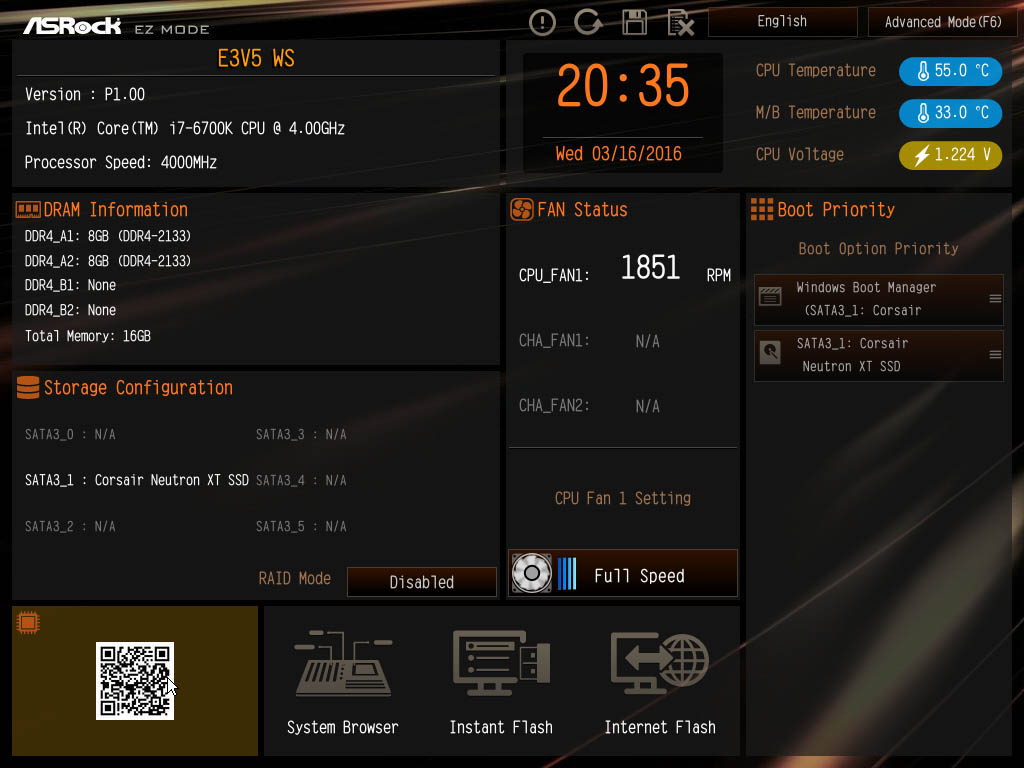

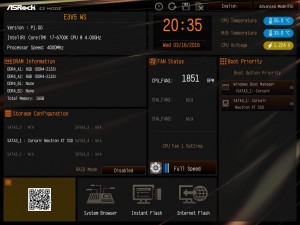

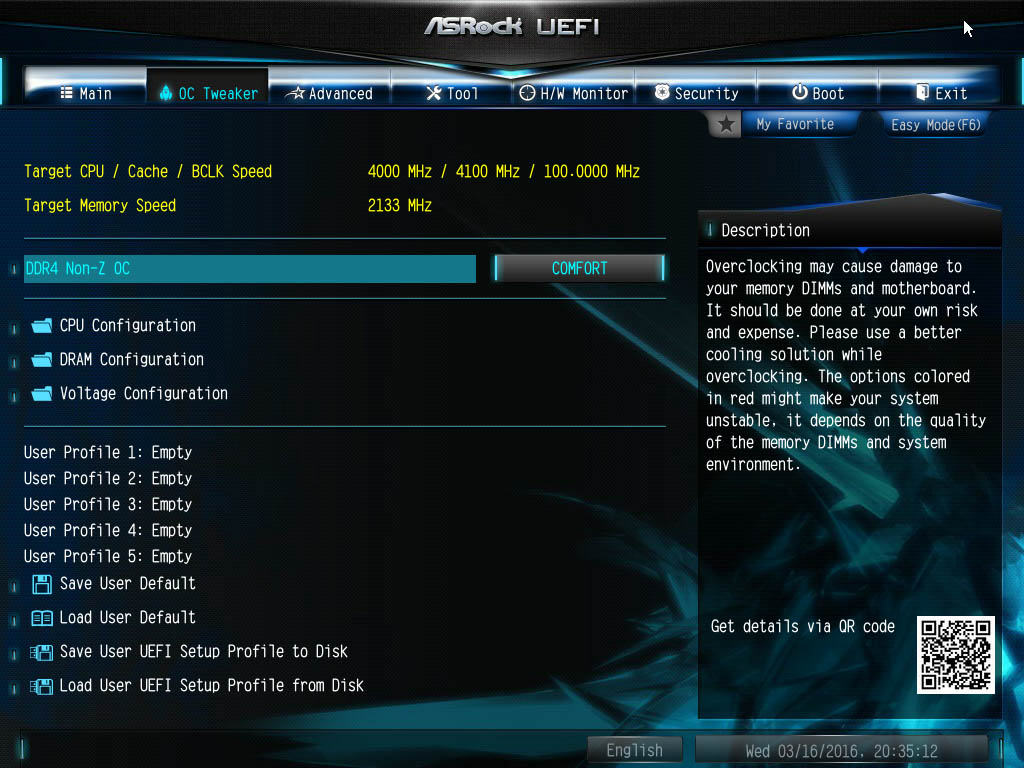

UEFI sučelje BIOS-a je vrlo slično kao kod prethodno opisane ploče, samo je bojama smirenije. Tu su EZ i Advanced sučelja a opcija ima dovoljno za osnovno tweakanje. Overclocking nije podržan pa je taj dio izostavljen. Softverska podrška je klasična - A-Tuning, Disk Health Report, USB Key, APP Charger, XFast LAN i RAM te Fast Boot.

Test sistem, način testiranja i overclocking

Test sistem
Test sistem :: Hardware
Matična ploča ASRock Z170 Gaming-ITX/ac; E3V5 WS
Procesor Intel i7 6700K
Memorija G.Skill Treident Z 2x 8GB 3200 MHz C15
Grafičke kartice Intel HD530; Sapphire R9 380 4GB
Zvučna kartica On Board
SSD Corsair Neutron XT 480GB
Napajanje SuperFlower Leadex Platinum 1200W
Monitor Dell UltraSharp U2713HM

Testni sistem :: Software
OS Windows 8.1 i 10
Chipset datoteke Intel 10.1.1.14.
DirectX verzija 11 i 12
AIDA 64 Extreme Edition v.5.60.3700
3DMark FireStrom
PCMark 8 Home, Accelerated
  Način testiranja i overclocking

asr_z170_gaming_itx_9 asr_e3v5_ws_8

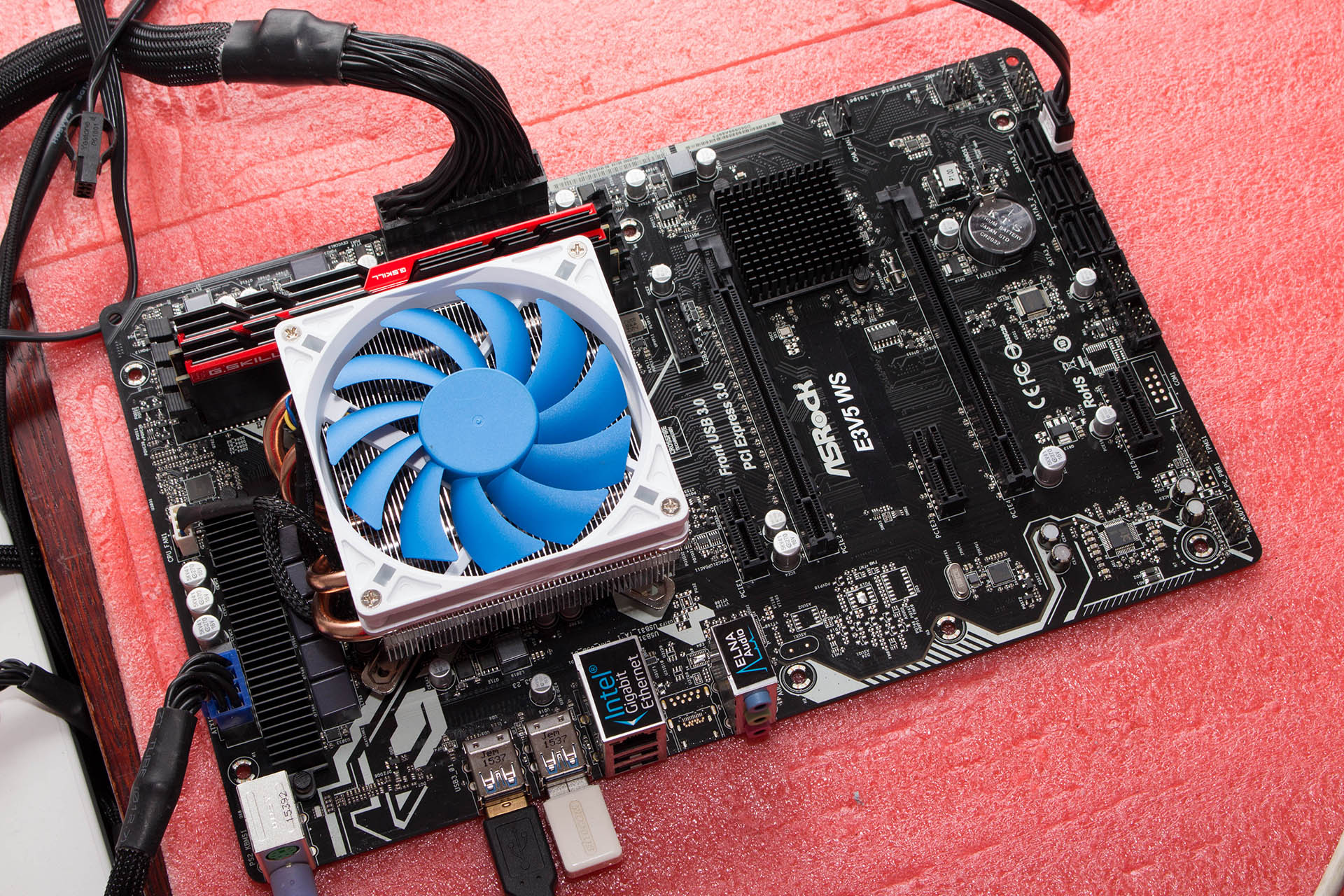

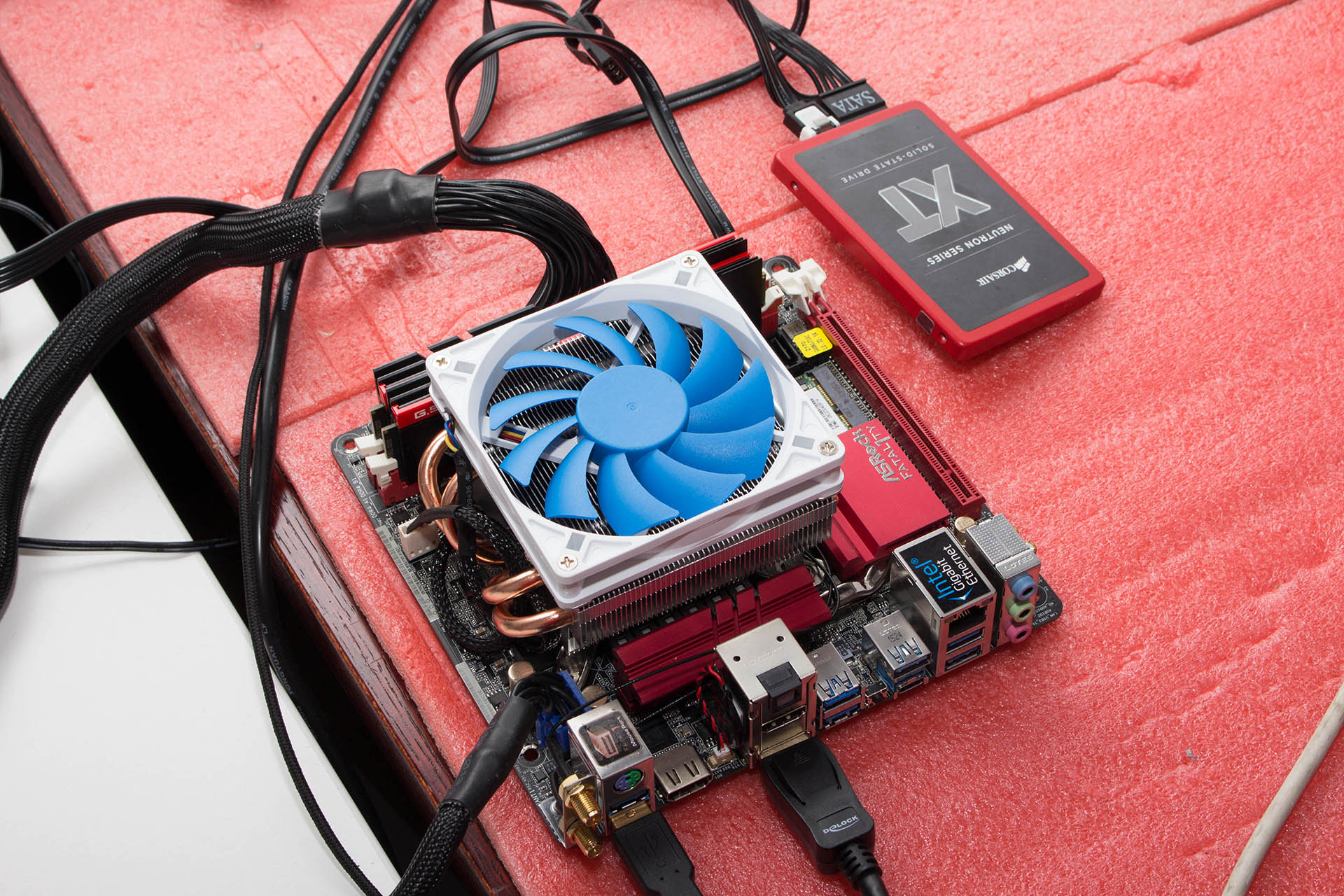

Testni se sistem sastojao od i7-6700K procesora, Trident Z 3200 MHz memorije, Silverstoneovog AR06 hladnjaka, 1200 W napajanja i Corsairovog 480 GB SSD-a. Način testiranja i testovi su vrlo slični kao i kod naših ranijih testova ploča s tim da smo 3DMark i PCMark usporedne testove mogli napraviti samo s Z170 pločom jer ona ima video izlaze dok ih C232 ploča nema, pa smo morali koristiti eksternu grafičku karticu. Stoga smo kod C232 ploče napravili nekolik testova CPU snage i memorijske propusnosti.

asr_z170_gaming_itx_12

asr_e3v5_ws_11

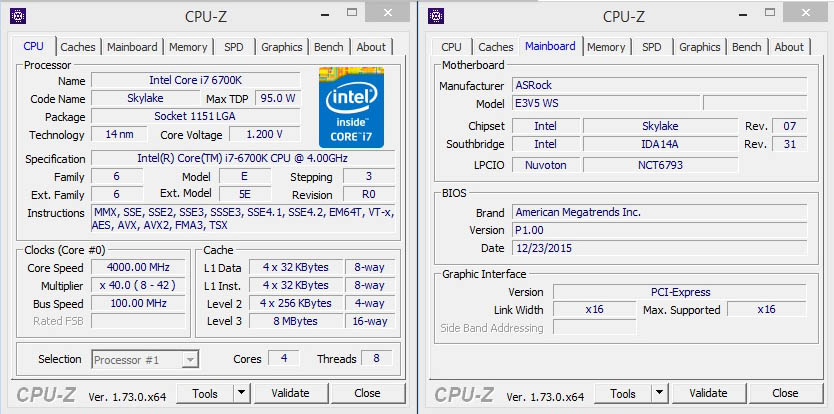

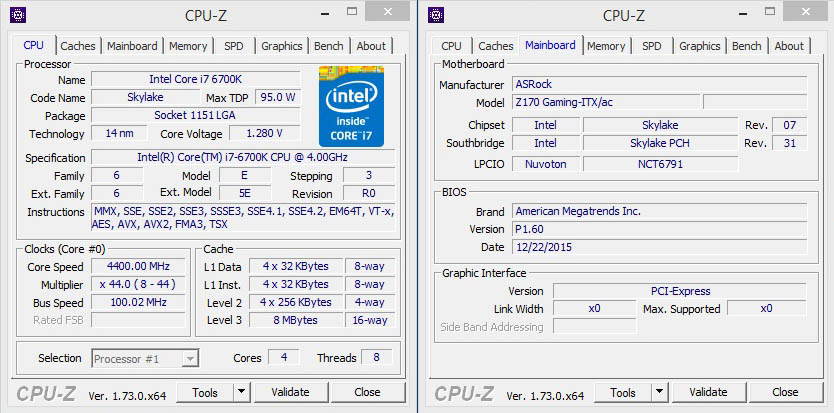

Overclockirali smo samo sa Z170 pločom koja je naš 6700K uspjela držati stabilnim na 4.4 GHz što je vrlo pohvalno za ovako malenu pločicu. Drugi je screeshot tu samo kako bi pokazali da C232 ploča ne podržava ni Turbo opciju kao što to podržavaju Z170 ploče pa će i testovi procesorske snage biti nešto slabiji.

Rezultati testova

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Asus Maximus VIII GENE,Asus Z170-A,Asus Z170 Pro Gaming,Gigabyte Z170X-Gaming G1,ASRock Z170 Gaming-ITX/ac,Asus Maximus VIII Ranger,Asus Z170 Deluxe,Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3,Asus H170M-E D3,Gigabyte Z170-HD3 DDR3" values="3946,3943,3921,3878,3874,3867,3829,3828,3825,3748,3730" colors="blue,blue,blue,blue,orange,blue,blue,blue,blue,blue,blue" height="500" min="0" max="4000"] [ichart headers="ID,Score" title="3DMark Firestrike" htitle="Score"  labels="Asus Z170-A,Asus Maximus VIII GENE,Asus Maximus VIII Ranger,Asus Z170 Pro Gaming,Gigabyte Z170X-Gaming G1,Asus Z170 Deluxe,Gigabyte Z170-HD3 DDR3,ASRock Z170 Gaming-ITX/ac,Asus H170M-E D3, Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3" values="1181,1150,1146,1135,1092,1086,1076,1073,1068,1055,1002" colors="green,green,green,green,green,green,green,red,green,green,green" height="500" min="0" max="1200"] PCMark mjeri općenite performanse sistema, a 3DMarkom provjeravamo koliko procesor i ploča mogu izvući performansi iz grafičke kartice. Z170 ploča se ovdje sasvim solidno drži i u nekakvoj je zlatnoj sredini, dok C232 iz razumljivih razloga nema usporedive rezultate (upotreba dedicirane grafičke kartice). [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus Z170-A,ASRock Z170 Gaming-ITX/ac,Gigabyte Z170-HD3 DDR3,ASRock E3V5 WS,Asus H170M-E D3" values="41957,41888,35542,31628,27771" colors="blue,orange,blue,red,blue" height="400" min="0" max="48000"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Asus Z170-A,ASRock Z170 Gaming-ITX/ac,Gigabyte Z170-HD3 DDR3,ASRock E3V5 WS,Asus H170M-E D3" values="43880,43792,36020,32652,27956" colors="blue,orange,blue,red,blue" height="400" min="0" max="48000"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus Z170-A,ASRock Z170 Gaming-ITX/ac,Gigabyte Z170-HD3 DDR3,ASRock E3V5 WS,Asus H170M-E D3" values="38220,38195,35041,31060,27391" colors="blue,orange,blue,red,blue" height="400" min="0" max="48000"] Memorijske su performanse kod Z170 ploče na visini zadatka, dok su kod C232 ploče niže zbog ograničene brzine na 2133 MHz. [ichart headers="ID,MIPS" title="7-Zip (32MB library)" htitle="MIPS"  labels="ASRock Z170 Gaming-ITX/ac,ASRock E3V5 WS" values="26478,25361" colors="orange,red" height="200" min="0" max="27000"] [ichart headers="ID,GB/s" title="True Crypt 7.1" htitle="GB/s"  labels="ASRock Z170 Gaming-ITX/ac,ASRock E3V5 WS" values="5.2,4.9" colors="orange,red" height="200" min="0" max="6"] CPU performanse su kod C232 ploče nešto slabije jer je frekvencija procesora "zacementirana" na 4.0 GHz, dok je kod Z170 situacija takva da su sve jezgre uvijek u Turbo maksimumu, tj. na frekvenciji od 4.2 GHz.

Zaključak

asr_z170_gaming_itx_13

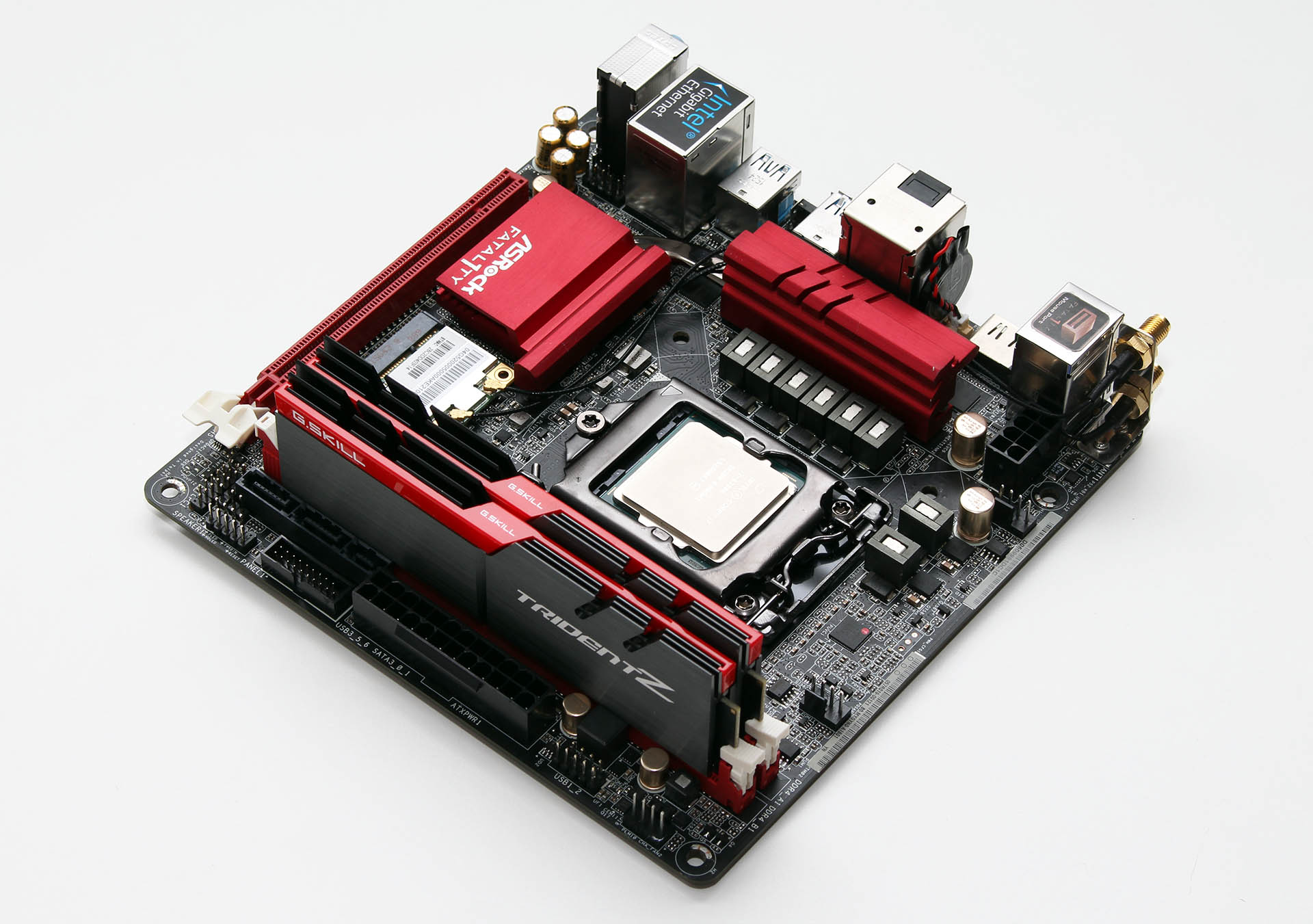

Z170 Gaming-ITX/ac ploča je vrlo zanimljiv proizvod, koji je kvalitetno napravljen ima mnoštvo opreme ali i dobre performanse. Za sve entuzijaste i/ili gamere koji slažu računalo s Mini-ITX pločom, ova je ploča vrlo preporučljiva. Opreme ima u izobilju pa tako imamo M.2 Socket, SATA Express, USB 3.1 Type A i Type C konektore, WiFi 802.11ac i Bluetooth veze, dobru audio jedinicu ali i PCIe 3.0 konektor za grafičku karticu. Jači i7 procesori ovdje mogu izvući maksimum i iz malene AMD R9 Nano kartice pa je jasno koliko moćan gaming stroj možemo složiti na površini od samo 17 x 17 cm. Cijena nije niska, i ASRock traži oko 1.700 kuna za ovu ploču no zbog svega nabrojanog ona i vrijedi taj iznos. E3V5 WS je namijenjena sasvim drugačijem tipu računala. Za sve koji slažu entry level radnu stanicu za produkciju ova ploča može pružiti podršku za E3-1200 V5 Xeone ili pak neki od desktop Core procesora, te ono bitno podršku za ECC memoriju. Ploča je relativno jednostavno građena, ima samo onu osnovnu opremu koja je potrebna za funkcioniranje računala pa je i cijena u skladu s tim. Na našem se tržištu može kupiti za oko 1.000 kuna, pri čemu su najjeftiniji Xeoni oko 2.000 kuna, dok je ECC memoriju već teže naći.
