Brzi test – ASUS ROG STRIX B550-E Gaming

Objavljeno prije 13 dana - Krešimir Matanović

ROG STRIX B550-E Gaming - prvi dio

asus_b550_e_gaming_1 asus_b550_e_gaming_2

Na brzi nam je test stigla Asusova ROG STRIX B550-E Gaming ploča, koja je malo opremljenija od B550-F Gaming (WiFi) ploče koju smo nedavno imali prilike detaljnije upoznati. Ova je ploča malo skuplja, donosi WiFi adapter standardno, dok je kod F modela moguće izabrati i verziju bez WiFi-a.

asus_b550_e_gaming_3 asus_b550_e_gaming_4

Ploča dolazi u identičnom pakiranju kao i B550-F, a i dizajn je isti. S kutije kupac može saznati sve bitne informacije o proizvodu, a ona je unutar nje sigurno zapakirana u najlonsku antistatičku vrećicu i debeli karton. U odvojenoj se kutiji nalazi WiFi antena, a ispod ploče je smješten sav ostali zadovoljavajuće bogat bundle koji se sastoji od:
  • User's manual
  • 4 x SATA 6Gb/s cables
  • 1 x Supporting DVD
  • 1 x ROG Strix stickers
  • 1 x Cable ties pack
  • 1 x Extension Cable for RGB strips (80 cm)
  • 1 x Extension cable for Addressable LED
  • 1 x ROG Thank you card
  • 1 x Wi-Fi moving antenna
  • 1 x M.2 SSD screw package
  • 1 x M.2 Rubber Package
  • 1 x ROG audio USB Type-C cable
  • 1 ROG key chain

asus_b550_e_gaming_5

Na prvi su pogled F i E modeli ploča identične. Iste boje, potpuno isti raspored elemenata, isti hladnjaci itd. Tek pomnijim pregledom vidimo malo drugačije grafike, elemente koji na F fale, kao što je LED dijagnostika, interni USB 3.2 konektor, drugi ARGB header, drugačiji smještaj baterije, itd. Asus je s F modelom malo uštedio i kupcima ponudio ploču za oko 185, odnosno 195 € (bez i s WiFi-em), a E je najjači ROG STRIX model koji je potrebno platiti oko 230 € (cijene su u Njemačkoj u trenutku objave recenzije). Ništa naravno ne fali ni "običnoj" F ploči, ali uvijek ima kupaca koji žele više opreme pa im je Asus izašao u susret. Kada je u pitanju konkurencija, Gigabyte se tu sa svojom Aorus B550 Pro šulja oko E i F modela s cijenom od oko 175 €, kao što smo mogli vidjeti u njenoj recenziji.

asus_b550_e_gaming_6

Kao što smo u recenziji F ploče zaključili, izgleda dobro s nenametljivim ROG ukrasima na hladnjacima i I/O pokrovu, kao i osvjetljenju koje je ograničeno na ROG logo. Layout je isti, s tim da ovdje samo imamo neke dodatne elemente, malo više elektronike i drugačije smještenu bateriju. Hladnjaci su identični na obje ploče i rade dobar posao. Prilikom testiranja smo IC termometrom izmjerili maksimalnu temperaturu od oko 45°C na gornjem hladnjaku pri dugotrajnom opterećenju Ryzen 9 3900X procesora, što je dobar rezultat. Kada overclockiramo, temperatura se penje za dodatnih 17°C no to i dalje nije problem, te sve radi iznimno stabilno.

asus_b550_e_gaming_7

B550-E ima i nešto moćniju 14+2 faznu napojnu jedinicu, dok F ima 12+2. PWM kontroler je ASP2006 (7 + 1 fazni), po dvije faze su na istom PWM signalu (teaming), a pojedine faze čine MP86992 70-amperski integrirani MOSFET-i, prigušnice te Black Metallic kondenzatori. Napojna je jedinica tako sposobna i za žešći overclocking najjačih Ryzena 9, no manjak overclockerskih značajki će vjerojatno obeshrabriti sve one LN2 overclockere. B550 ploče su ipak namijenjene manje zahtjevnim korisnicima, i po pitanju opreme/mogućnosti i po pitanju overclockinga. No, dobro je znati da imaju moćne napojne jedinice, te adekvatno riješeno hlađenje.

asus_b550_e_gaming_8

Gornji desni rub ploče je kao i uvijek rezerviran za DIMM utore, na ploču je moguće staviti do 128 GB DDR4 radne memorije i overclockirati ju do 4.600 MHz. Tu se nalaze i tri 4-pinska konektora za ventilatore, dva LED headera, napojna jedinica za DIMM utore, 24-pinski ATX konektor, te USB 3.0 i USB 3.2 headeri. Uz sam rub ploče nalaze se i četiri LED-ice za dijagnostiku (Boot, VGA, CPU i DRAM).

ROG STRIX B550-E Gaming - drugi dio

asus_b550_e_gaming_9

Audio jedinica je identična kao kod F modela - SupremeFX. CODEC je Realtekov kojeg je Asus preimenovao u S1220A, a uz njega su i dva operacijska pojačala (Texas Instrumentsovi R4580I i OPA1688), te japanski audio kondenzatori (Nichicon). Mogućnosti audio jedinice uključuju automatski osjet impedancije za slušalice na prednjem i stražnjem izlazu, visokokvalitetni 120 dB SNR za playback i 113 dB SNR za snimanje, podrška za  32-bitni/192kHz playback ali ne u 8 kanala itd. Sa softverske strane tu su Sonic Studio III + Sonic Studio Virtual Mixer, Sonic Radar III i DTS Sound Unbound. Dva su PCIe utora pune x16 dužine, oba su oklopljena i oba su po PCIe 4.0 x16 specifikaciji. Gornji je x16 propusnosti, a donji 8x. U CrossFire ili SLI poljima grafičkih kartica ako su oba popunjena radit će u x8. Donji je isto pune dužine no PCIe 3.0 x4 je i dijeli resurse s PCIe x1 utorima. Dva su PCIe 3.0 x1 slota i smješteni su na dobrim pozicijama. Za mrežne se mogućnosti ploče brine Intelov problematični I225-V 2.5 Gbps ethernet, a tu je i Intelov Wi-Fi 6 AX200 modul koji podržava 802.11ax standard (dual band, HT160, 1024QAM/OFDMA/MU-MIMO).

asus_b550_e_gaming_10

Dva aluminijska hladnjaka pokrivaju dva M.2 socketa, koji oba primaju SSD-e dužine do 110 milimetara, s oba rade u SATA i PCIe 4.0 x4 modovima. Gornji je povezan s procesorom, a donji s čipsetom i taj donji dijeli resurse sa SATA 5 i 6 portovima. B550 čipset nema sve one mogućnosti koje ima X570, zbog toga manje troši i manje se grije. Stoga su na B550 pločama čipset hladnjaci pasivni. Na donjem rubu ploče se nalaze uobičajeni headeri i konektori, a tu je i LED dijagnostika koje na F ploči nema.

asus_b550_e_gaming_11 asus_b550_e_gaming_12

Stražnji je I/O panel malo bogatiji nego na F ploči, i to za jedan USB Type A 3.2 Gen 2 port, a umjesto optičkog audio izlaza  tu je USB 2.0 Type-C za audio:
  • 1 x Intel I225-V 2.5Gb Ethernet
  • 1 x DisplayPort
  • 1 x HDMI
  • 3 x USB 3.2 Gen 2 (2 x Type-A+1 x USB Type-C)
  • 5 x USB 2.0 (1 for audio USB Type-C)
  • 5 x Audio jack(s)
  • 1 x BIOS FlashBack Button
  • ASUS Wi-Fi module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0)
Ploča standardno ima i šest SATA III portova orijentiranih horizontalno s podrškom za RAID 0,1 i 10 polja diskova. SATA 5 i 6 portovi dijele resurse s M.2_2 socketom 3 i bit će neupotrebljivi ako je SSD u tom socketu.

asus_b550_e_gaming_14 asus_b550_e_gaming_15

asus_b550_e_gaming_16 asus_b550_e_gaming_17

UEFI sučelje BIOS-a se je kao i na svim ostalim ROG pločama bilo X570 bilo B550. Uklonjene su tek tu i tamo koje naprednije funkcije bitne zagriženim overclockerima. Jasno ostalo je mnoštvo još opcija svima koji se žele poigrati s hardverom, a i opcija za tweakanje je mnoštvo. Sučelje je pregledno i jasno, a radi vrlo glatko. Softverska podrška uključuje RAMCache III, ROG CPU-Z, GameFirst VI, Sonic Studio III + Sonic Studio Virtual Mixer, Sonic Radar III, DTS Sound Unbound, Overwolf, Anti-virusni program, zatim Armoury Crate, Aura Creator, Aura Sync, AI Noise Cancelling Microphone te AI Suite 3.

Test sistem, način testiranja i overclocking

Test sistem
Test sistem :: Hardware
Matična ploča ASUS ROG STRIX B550-E Gaming, UEFI: 0805
Procesor AMD Ryzen 9 3900X
Memorija G.Skill Trident Z Royal 3.600 MHz CL16
Grafičke kartice Gigabyte RX 5700 XT Gaming OC 8G
Zvučna kartica On board
Napajanje Superflower Leadex Platinum 1200W
SSD Corsair Neutron XT 480GB
Monitor Dell UltraSharp U2713HM

Testni sistem :: Software
OS Windows 10 November 2019
DirectX verzija 12
AIDA64 Engeneer 6.00.5100
PCMark 10
3DMark TimeSpy, PCIe Feature
Cinebench v.15
7-Zip 19.00
V-Ray Benchmark

Način testiranja

asus_b550_e_gaming_13

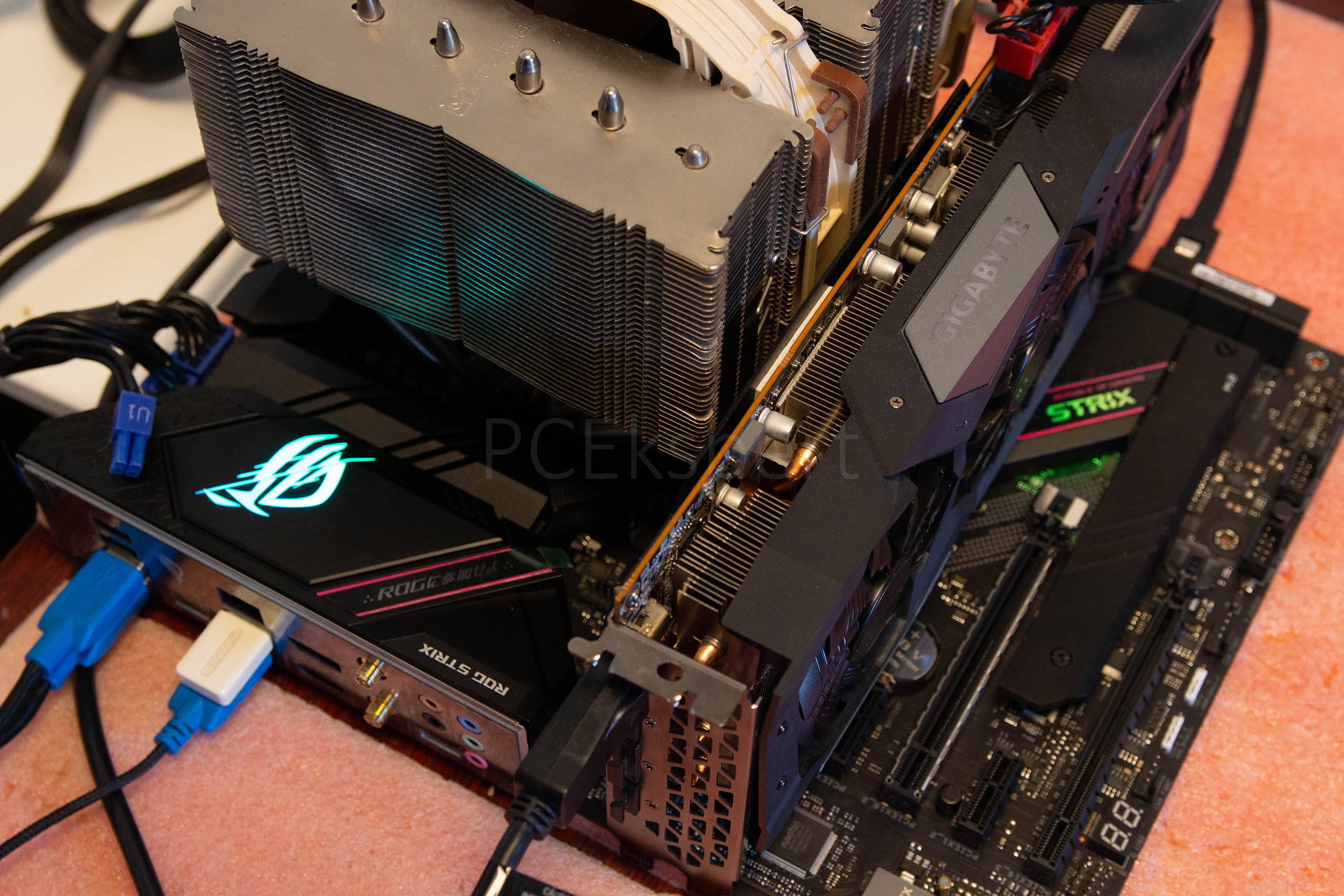

Kao i do sada prilikom testiranja matičnih ploča, koristili smo klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom. Ploču smo testirali s najjačim dostupnim hardverom, tj. Ryzenom 9 3900X, Gigaybteovim Radeonom RX 5700 XT Gaming OC i G.Skillovom memorijom Trident Z Royal. Sistemski SSD je bio Corsairov Neutron XT 480GB, a Windowsi 10 Pro. Dakle sve isto kao kod ranijih testova B550/X570 ploča s kojima i ide usporedba. Overclocking

asus_b550_e_gaming_18

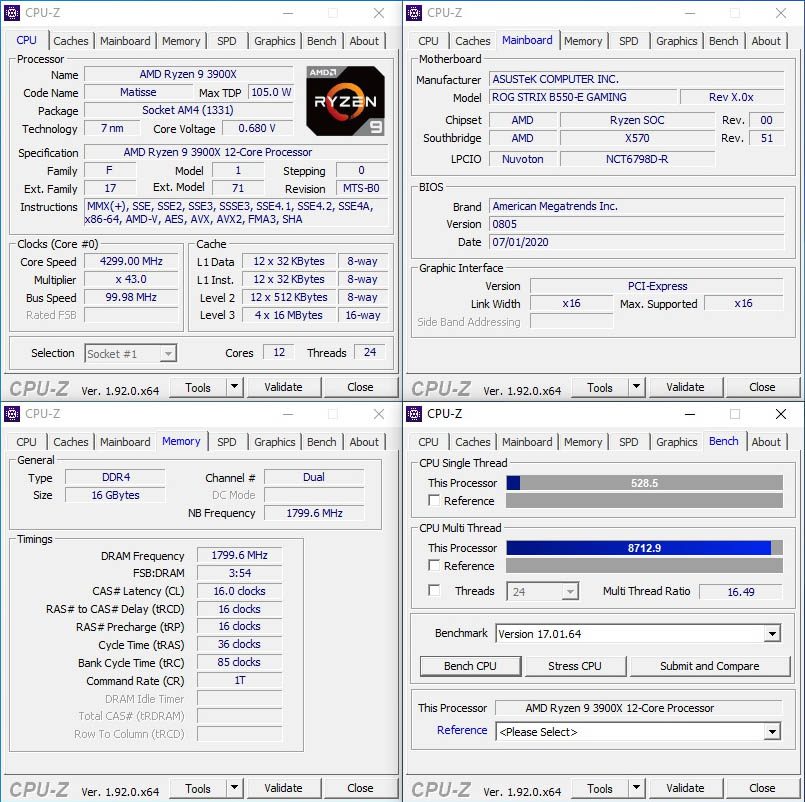

Overclockirali smo ručno unutar UEFI sučelja, a kao i do sada postigli smo maksimalno stabilnih 4.3 GHz za pri naponu od 1.35 V. Ista situacija kao i na prethodno testirane četiri B550 ploče. Ploča je bez problema podnijela sve torture koje smo joj dali, izdržala i Small Data test pri čemu se procesor zagrijao do 98.9°C što je čak i više nego kod F modela, a VRM na 80°C (nešto manje nego kod F). Površinski, najveća temperatura je bila na PCB-u oko socketa na 63°C, dok su hladnjaci bili na 60°C.

Rezultati testova

UL Benchmark [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="ASUS Crosshair VIII Hero,ASRock X570 Taichi,ASUS X570-E Gaming,MSI MEG X570 Godlike,Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro,ASUS TUF Gaming B550M-Plus (Wi-Fi),ASUS Rog Strix B550-E Gaming,ASRock X570M PRO4,ASRock X570 Phantom Gaming X,Gigabyte X570 Aorus PRO,ASUS TUF Gaming X570-PLUS,Asus Rog Strix B550-F Gaming (WiFi)" values="6562,6561,6427,6412,6355,6322,6317,6301,6233,6217,6185,6181,6048" colors="blue,blue,blue,blue,blue,blue,blue,orange,blue,blue,blue,blue,blue" height="800" min="0"] [ichart headers="ID,Score" title="3DMark Time Spy" htitle="Score"  labels="ASRock X570 Phantom Gaming X,Gigabyte X570 Aorus PRO,ASRock X570 Taichi,ASUS Rog Strix B550-E Gaming,ASUS TUF Gaming B550M-Plus (Wi-Fi),Asus Rog Strix B550-F Gaming (WiFi),Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro" values="9450,9443,9413,9402,9397,9358,9342,9333" colors="blue,blue,blue,red,blue,blue,blue,blue" height="600" min="0"] PCMark mjeri općenite performanse sistema, Time Spy izvlači maksimum iz grafičke kartice. B550-E Gaming u PCMarku ima malo bolji rezultat od TUF ploče, ali i F ploče. I u TimeSpy testu se našla ispred obje te ploče no s malom razlikom u rezultatu. CPU testovi [ichart headers="ID,Score" title="7-Zip" htitle="Score (MIPS)"  labels="ASUS X570-E Gaming,ASUS TUF Gaming X570-PLUS,ASUS Crosshair VIII Hero,ASRock X570 Taichi,ASUS Rog Strix B550-E Gaming,ASRock X570 Phantom Gaming X,MSI MEG X570 Godlike,ASRock X570M PRO4,Gigabyte X570 Aorus PRO,Asus Rog Strix B550-F Gaming (WiFi),Gigabyte B550 Aorus Master,ASUS TUF Gaming B550M-Plus (Wi-Fi),Gigabyte B550 Aorus Pro" values="111346,110542,110447,110255,109630,109120,109111,108902,108686,107471,107331,105320,102210" colors="blue,blue,blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue" height="900" min="0"] [ichart headers="ID,Score" title="Cinebench 15 Multi Core" htitle="Score (cb)"  labels="ASRock X570 Phantom Gaming X,ASUS Crosshair VIII Hero,ASRock X570 Taichi,Gigabyte X570 Aorus PRO,ASRock X570M PRO4, ASUS X570-E Gaming,Gigabyte B550 Aorus Pro,ASUS Rog Strix B550-E Gaming,ASUS TUF Gaming X570-PLUS,ASUS TUF Gaming B550M-Plus (Wi-Fi),Gigabyte B550 Aorus Master,MSI MEG X570 Godlike,Asus Rog Strix B550-F Gaming (WiFi)" values="3219,3206,3188,3188,3170,3167,3150,3130,3114,3100,3062,2996,2946" colors="blue,blue,blue,blue,blue,blue,blue,red,blue,blue,blue,blue,blue" height="900" min="0"] [ichart headers="ID,Score" title="Cinebench 15 Single Core" htitle="Score (cb)"  labels="ASRock X570 Taichi,Gigabyte X570 Aorus PRO,ASUS TUF Gaming B550M-Plus (Wi-Fi),Asus Rog Strix B550-F Gaming (WiFi),ASUS Rog Strix B550-E Gaming,Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro,ASRock X570 Phantom Gaming X,ASRock X570 Phantom Gaming X,ASRock X570M PRO4,ASUS X570-E Gaming,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike" values="212,212,210,209,208,207,207,204,203,203,202,201,200" colors="blue,blue,blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue" height="900" min="0"] [ichart headers="ID,Score" title="Cinebench 20 (Multi)" htitle="Score (cb)"  labels="Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro,ASUS Rog Strix B550-E Gaming,ASUS TUF Gaming B550M-Plus (Wi-Fi),Asus Rog Strix B550-F Gaming (WiFi)" values="7145,7143,7141,7012,6744" colors="blue,red,blue,blue,blue" height="500" min="0"] U 7-Zipu je B550-E postigla niži rezultat nego TUF B550M, ali dosta viši od F ploče. U ostatku testova je na ili pri vrhu. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Gigabyte X570 Aorus PRO,ASRock X570 Phantom Gaming X,ASRock X570M PRO4,ASRock X570 Taichi,ASUS TUF Gaming B550M-Plus (Wi-Fi),Gigabyte B550 Aorus Pro,ASUS TUF Gaming X570-PLUS,ASUS Crosshair VIII Hero, ASUS X570-E Gaming,Gigabyte B550 Aorus Master,Asus Rog Strix B550-F Gaming (WiFi),ASUS Rog Strix B550-E Gaming" values="55890,55324,55257,55008,54993,54993,54905,54827,54731,54559,54509,54456" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,red" height="800" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Gigabyte B550 Aorus Master,ASRock X570 Taichi,Gigabyte B550 Aorus Pro,ASRock X570M PRO4,ASRock X570 Phantom Gaming X,ASUS TUF Gaming B550M-Plus (Wi-Fi),Gigabyte X570 Aorus PRO,ASUS Rog Strix B550-E Gaming,ASUS TUF Gaming X570-PLUS,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike,ASUS X570-E Gaming,Asus Rog Strix B550-F Gaming (WiFi)" values="53241,53199,53199,53108,53097,53091,53086,52981,52953,52892,52772,52708,52410" colors="blue,blue,blue,blue,blue,blue,blue,red,blue,blue,blue,blue,blue" height="800" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="ASRock X570M PRO4,ASRock X570 Phantom Gaming X,ASRock X570 Taichi,Gigabyte X570 Aorus PRO,Gigabyte B550 Aorus Master,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike,ASUS TUF Gaming X570-PLUS,Gigabyte B550 Aorus Pro,ASUS Rog Strix B550-E Gaming,ASUS X570-E Gaming,ASUS TUF Gaming B550M-Plus (Wi-Fi),Asus Rog Strix B550-F Gaming (WiFi)" values="56207,56177,55969,55888,55832,55686,55418,55324,54822,54683,54587,54582,53662" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,red,blue,blue,blue" height="800" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASUS X570-E Gaming,MSI MEG X570 Godlike,ASRock X570 Phantom Gaming X,ASUS Crosshair VIII Hero,ASRock X570M PRO4,ASUS TUF Gaming X570-PLUS,Gigabyte X570 Aorus PRO,ASRock X570 Taichi,ASUS TUF Gaming B550M-Plus (Wi-Fi),ASUS Rog Strix B550-E Gaming,Asus Rog Strix B550-F Gaming (WiFi),Gigabyte B550 Aorus Master,Gigabyte B550 Aorus Pro" values="67.5,67.5,67.7,67.8,67.9,67.9,68,68.1,68.1,68.5,68.6,70.2,70.3" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,red,blue,blue,blue" height="800" min="0"] Memorijske su performanse su nešto slabije i po pitanju propusnosti i po pitanju vremena pristupa, no razlike nisu velike.

Zaključak

asus_b550_e_gaming_19

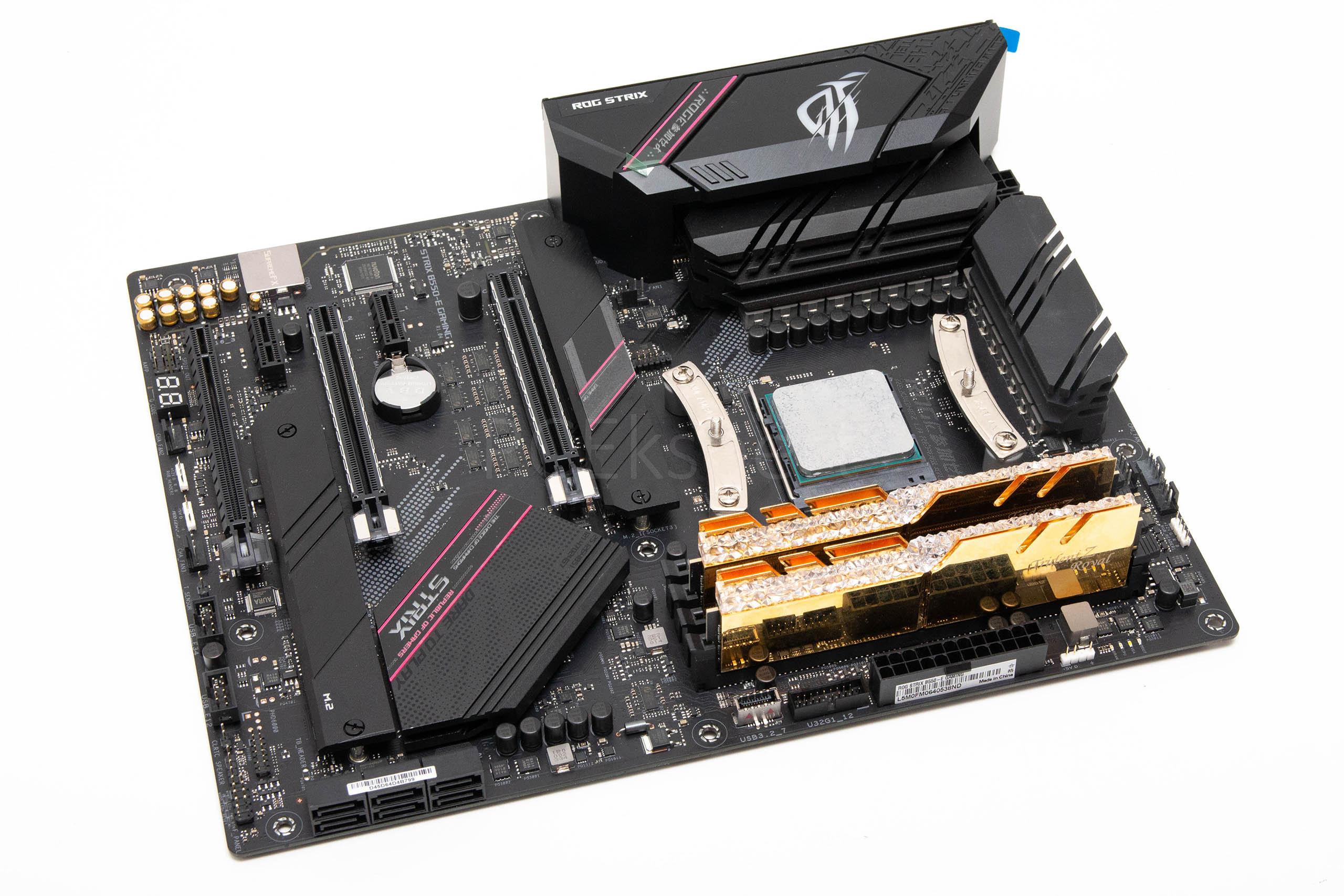

ASUS ROG Strix B550-E Gaming je nešto nadograđena u odnosu na ionako već dovoljno moćnu B550-F, a razlika u cijeni je malo iznad 200 kuna u domaćim informatičkim trgovinama. Ako vam je bitna malo bolja napojna jedinica, dodatni Type A USB 3.2 Gen 2 port straga, interni USB Type-C konektor, LED dijagnostika, dodatni ARGB LED header i želite koristiti dvije grafičke kartice s x8 propusnošću tada izaberite ovu ploču, a u suprotnom će i B550-F biti odličan izbor. Napojna je jedinica na ovoj ploči vrlo robusna i moćnija čak nego na nekim skupljim X570 pločama. Overclocking je moguć i s najjačim procesorima, čak i s ekstremnijim tipom hlađenja od zraka ili vode. Općenito, oprema ploče je bogata, UEFI sučelje i softverska su podrška kao i uvijek na nivou te je ovo B550 ploča za svaku preporuku. Kome treba više I/O opcija, morat će prijeći na X570.
