Brzi test – ASUS ROG Strix H370-F Gaming & MSI B360M Mortar
Datum objave 23.07.2018 - Krešimir Matanović
MSI B360M Mortar
MSI je također na tržište donio pregršt ploča za Intelove Core procesore osme generacije koje dolaze s jeftinijim čipsetima koji ne podržavaju overclocking (za razliku od Z370). B360M Mortar je malena Micro ATX ploča, namijenjena ugradnji u manja kućišta, i za računala koja mogu biti podjednako namijenjena gamingu, klasičnoj kućnoj upotrebi, HTPC-ima i poslovnoj upotrebi.

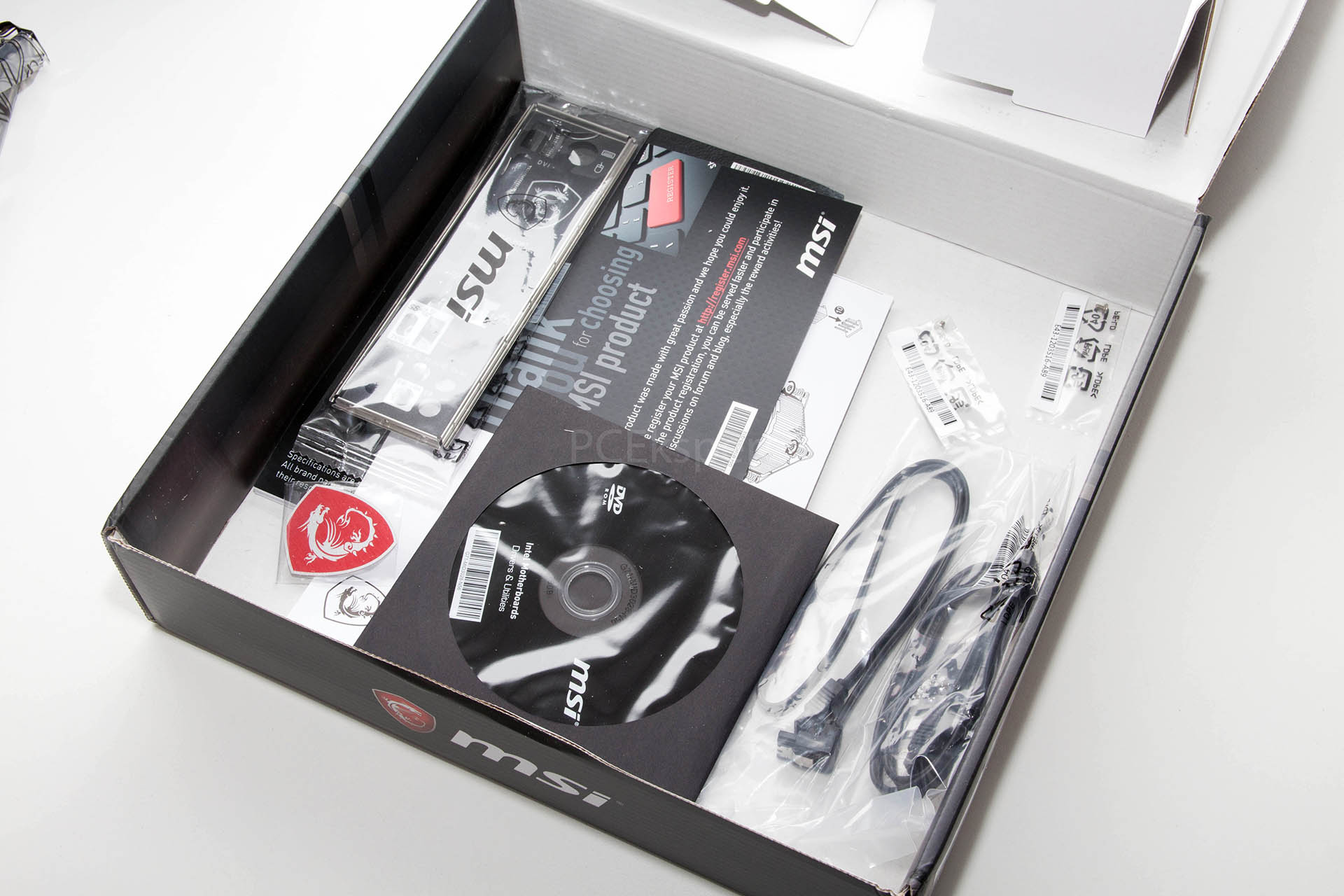

Uz malenu ploču dolazi cjenovnoj klasi adekvatan bundle koji se sastoji od korisničkih upute, uputa za brzu instalaciju, naljepnice za kućište, medija s upravljačkim programima i aplikacijama, dva SATA kabela, zaštite za stražnje I/O portove i zahvalnice za kupovinu proizvoda.

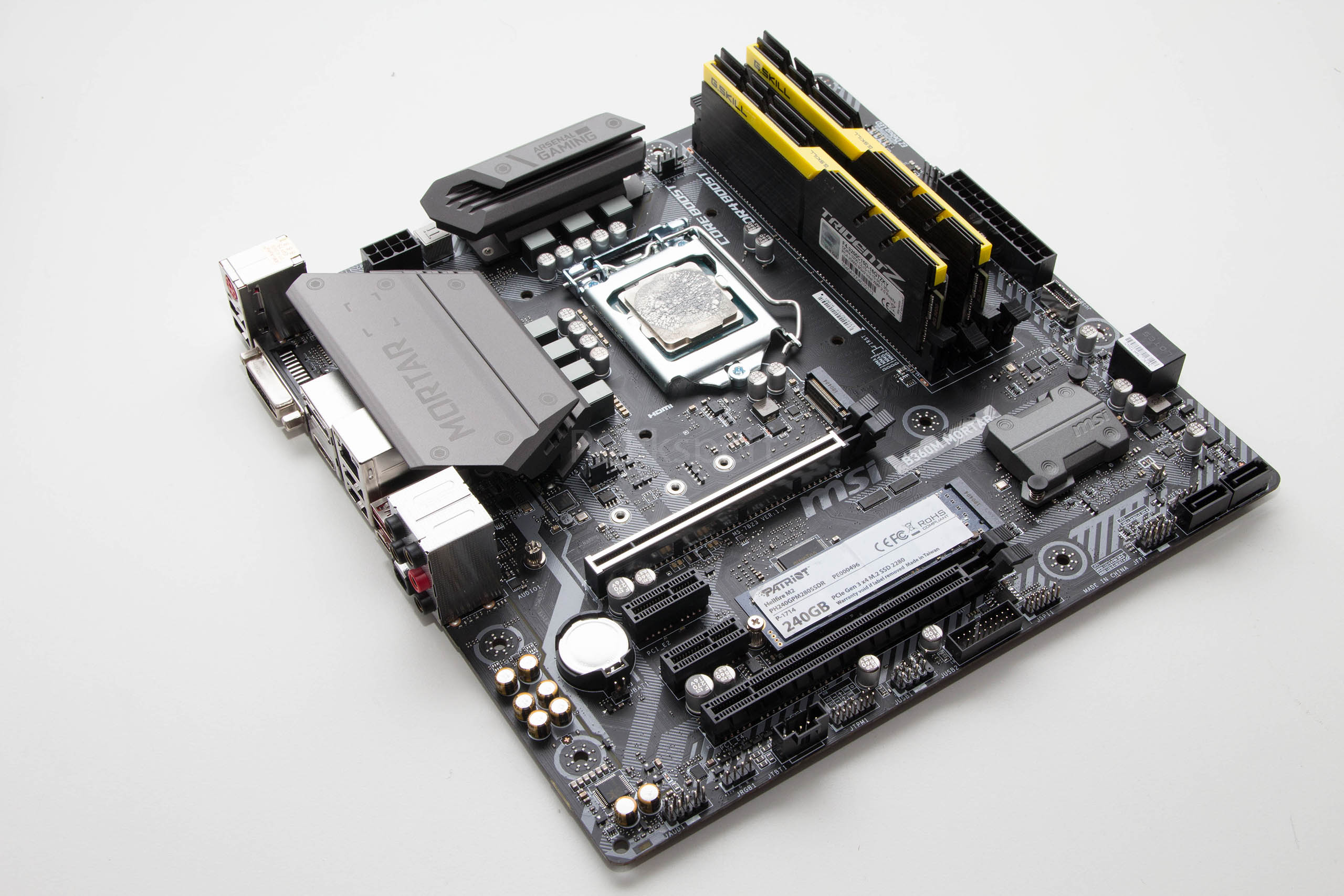

Micro ATX format nalaže dimenzije PCB-a od 24.3 x 24.3 centimetra, a u slučaju ove ploče tiskana ploča je mat crna sa sivim šarama i natpisima. Malena ploča ne djeluje prenatrpano elementima, premda je skoro svaki kvadratni centimetar ispunjen. Layout je generalno vrlo dobar, pri čemu su svi bitni konektori smješteni uz rubove ploče. Hladnjaci na MOSFET-ima su solidno dimenzionirani i ne pregrijavaju se. MSI ovdje slijedi svoju novu filozofiju povećanja površine VRM hladnjaka. Hladnjak na B360 PCH-u je pak minijaturan i zna se zagrijati kod dugotrajnih opterećenja. Ukupan izgled ploče sa svim elementima ocjenjujemo kao vrlo dobar.

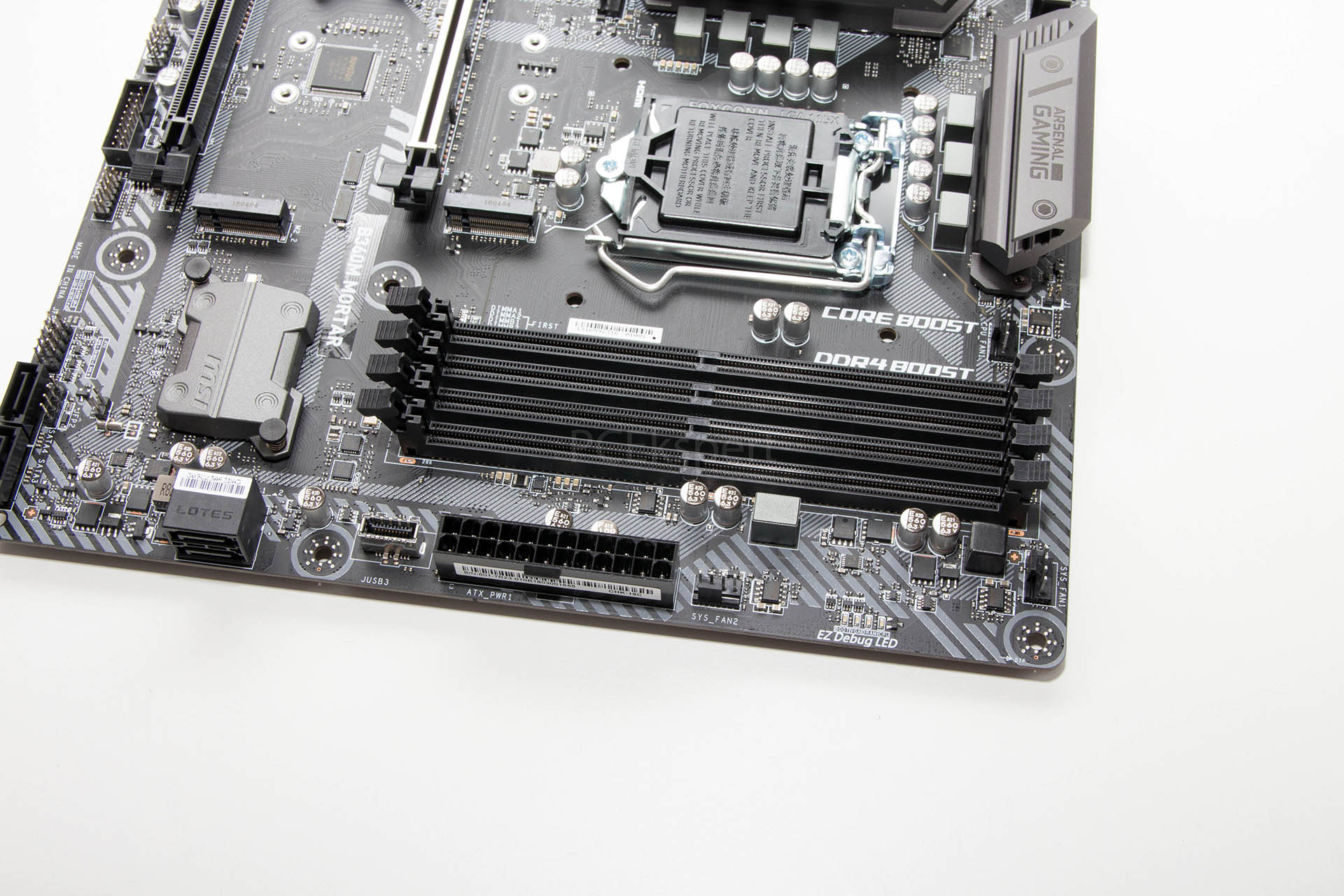

Napojna jednica je prilagođena i jačim procesorima kao što je i7 8700K, no sasvim je jasno kako će joj najviše odgovarati rad s procesorima nižeg TDP-a. Oko socketa je dovoljno mjesta za sve tipove hladnjaka, a u četiri DIMM utora je maksimalno moguće smjestiti 64 GB DDR4 memorije brzine 2.666 MHz. Uz rub ploče, tik ispod 24-pinskog ATX konektora se smjestio interni USB 3.1 konektor što će razveseliti vlasnike modernih kućišta. 4-pinskih konektora za ventilatore je na ploči ukupno četiri što je za omanja kućišta i sasvim dovoljno.
Ploča je opremljena nešto starijim ALC892 audio CODEC-om s podrškom za 7.1 kanalni HD audio, te I219-V gigabitnim LAN kontrolerom. PCIe x16 utor je jedan i pojačane je metalnim okvirom, a ispod njega su dva PCIe x1 i jedan PCIe x4 utora.
Dva su M.2 socketa, jedan iznad i drugi ispod PCIe x16 utora. Gornji podržava uređaje koji rade u PCIe 3.0 x4 i SATA 6Gbps modovima rada dužine 110 milimetara, a donji samo u PCIe 3.0 x4 i dužine 80 milimetara. Na dnu su ploče uobičajeni konektori i headeri. Ploča nema RGB LED rasvjetu, no ima 5050 RGB LED strip 12V konektor.

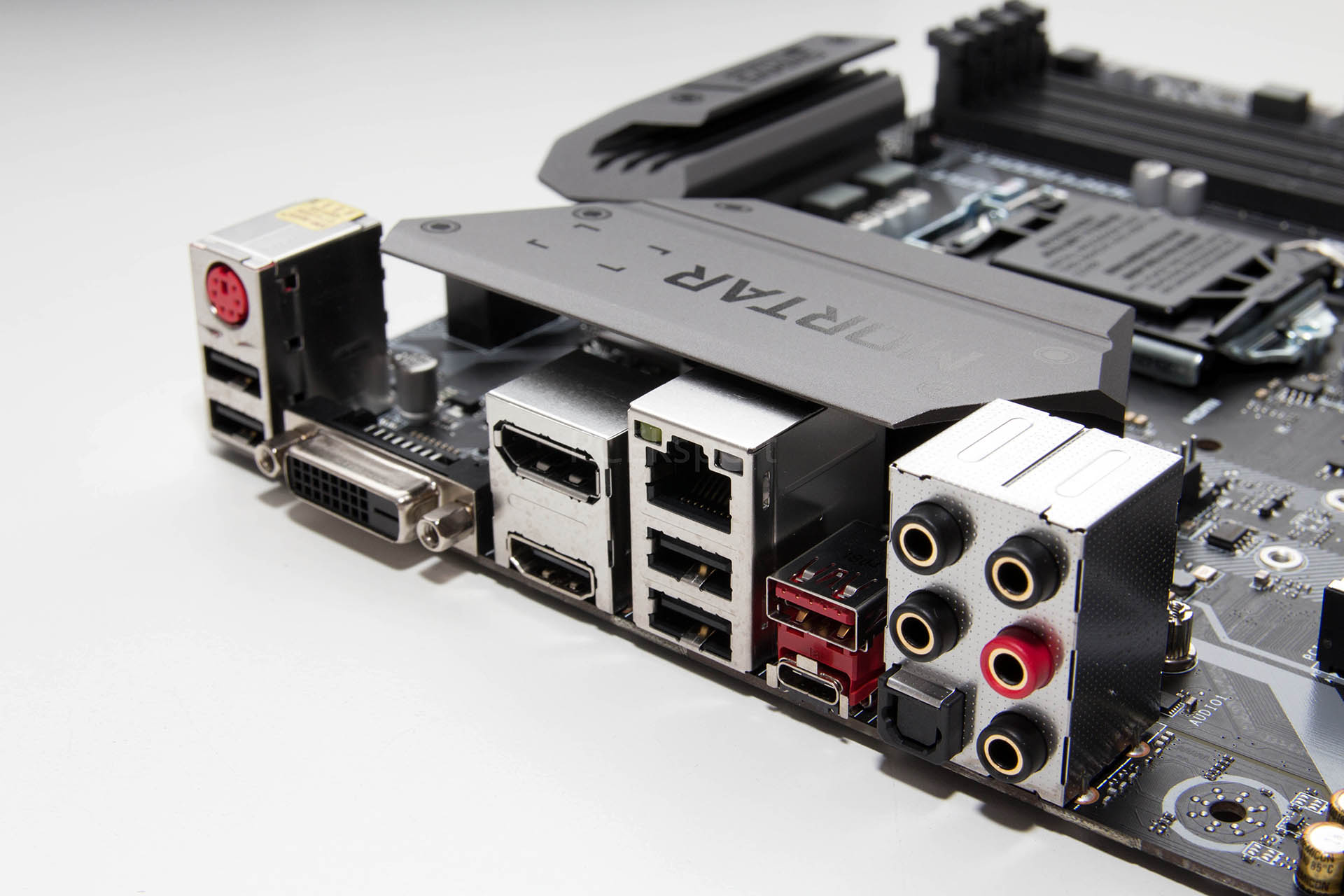

Stražnji se I/O panel sastoji od:
- PS/2 Combo Port
- DisplayPort
- LAN Port
- USB 3.1 Gen2 Type A
- HD Audio Connectors
- 2x USB 2.0 Port
- DVI-D Port
- HDMI Port
- USB 3.1 Gen2 Type C
- Optical S/PDIF OUT
I premda odozgo hladnjak na VRM-u djeluje jako velik, pogledom iz bočnog profila vidimo kako je gornji dio zapravo dosta tanak. Ipak, na ovaj je način povećana ukupna rashladna površina što je uvijek dobro.
I ovu smo ploču testirali s i7 8700K procesorom za koji ona zapravo nije namijenjena, ali ju taj procesor testira do krajnjih granica, tj. VRM. Memoriju uvijek koristimo istu, G.Skillovu 3.200 MHz, a koristili smo i standardan set testova kako bi sve usporedili s ranije testiranim H370, B360 i H310 pločama. Na sljedećoj strani odmah krećemo s grafovima.
