Coolermaster V650 test

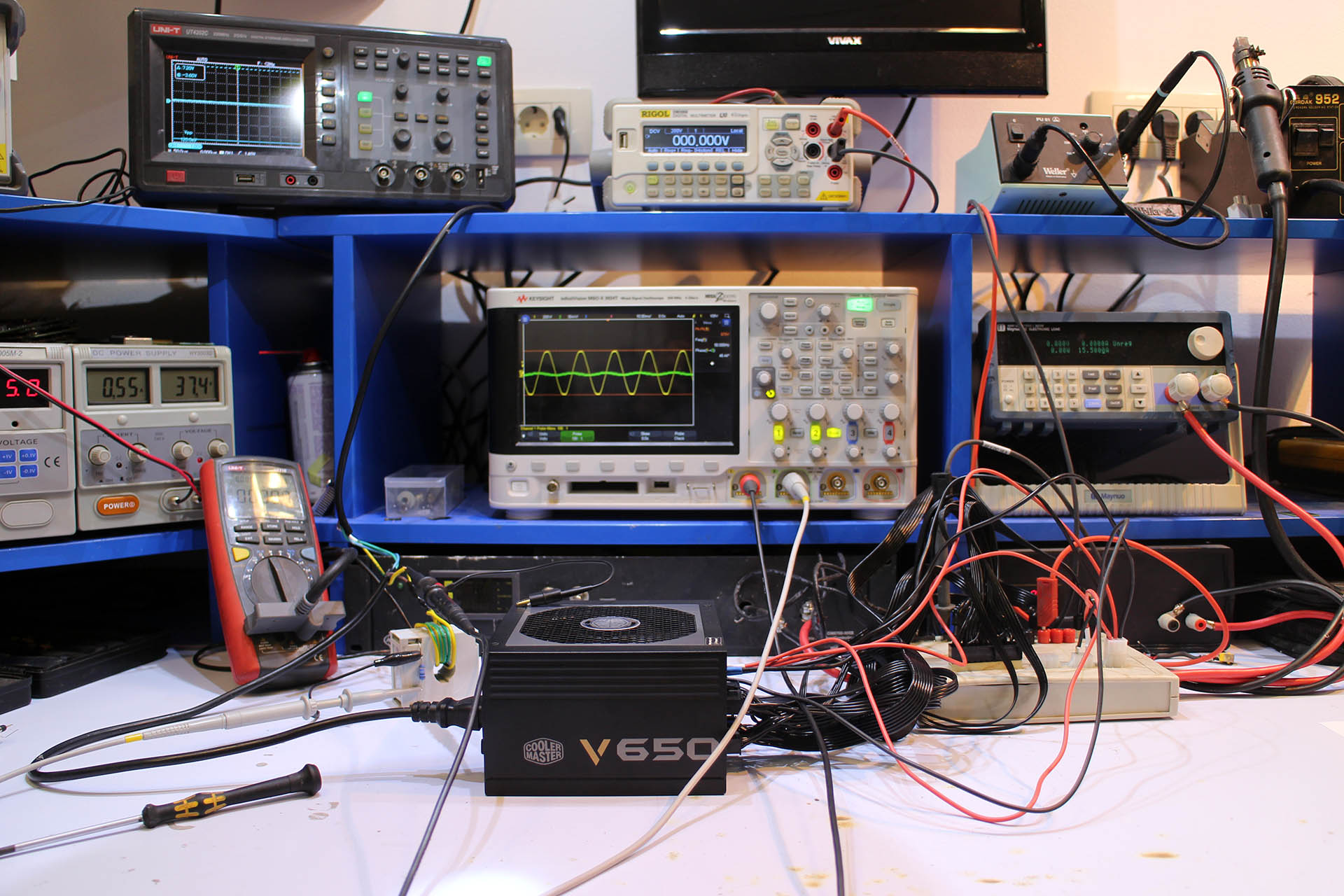

Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

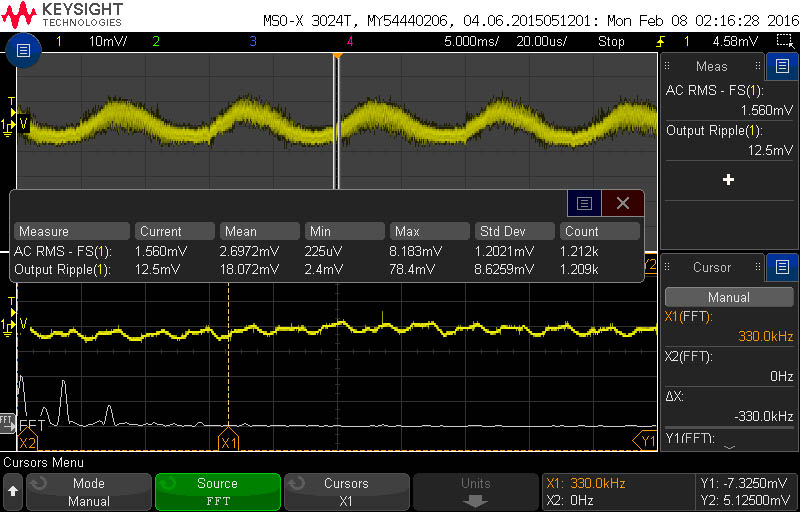

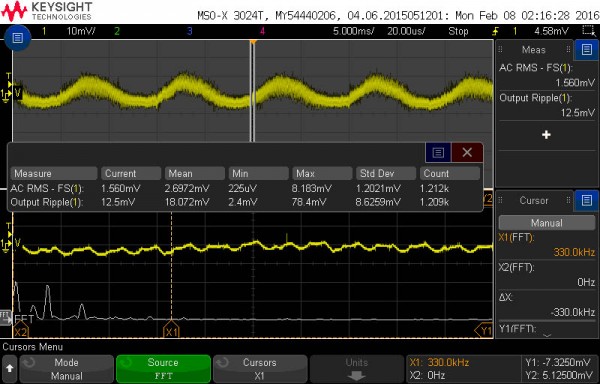

Ripple na 12v izvodu je u dva frekventna raspona. Na slici se vide ostatci izmjenične komponente iz primarnog dijela napajanja na frekvenciji od 100Hz – očekivano s obzirom na frekvenciju glavne gradske mreže. Ispod se vidi ripple generiran u sekundarnom dijelu uzrokovan punjenjem i pražnjenjem LC filtera, te je u frekventnom rasponu switch dijela. FFT nam pokazuje “jačinu” tih signala unutar odabranog frekventnog raspona te na taj način možemo imati uvid u cijeli spektar frekvencija na kojima se ripple mjeri za razliku od uobičajenih mjerenja osciloskopom gdje vidimo valni oblik signala unutar postavljenog vremena. Izmjereni 12V ripple je odličnih 12.5 mV.

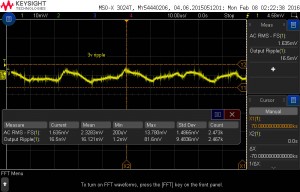

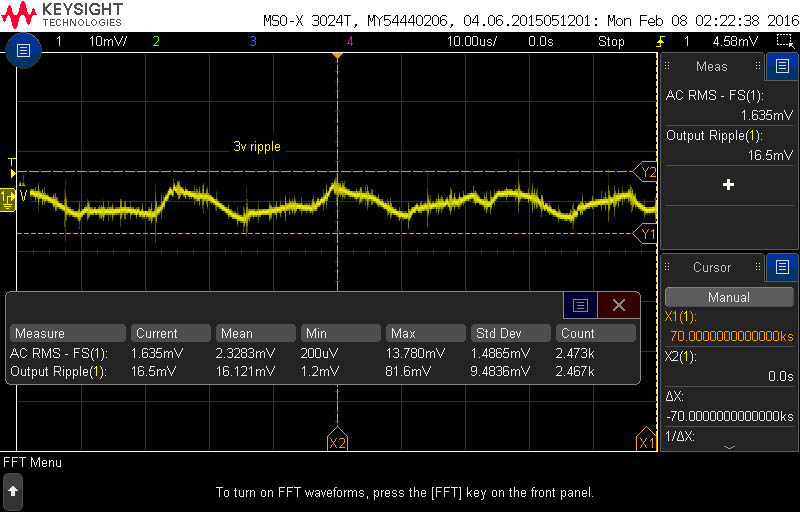

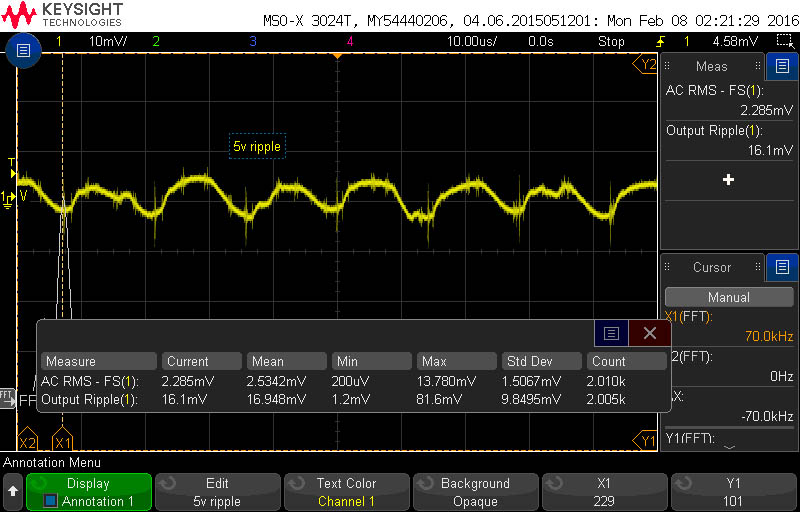

+3.3 V vod bilježi srednji ripple od 16.5 mV, dok je ripple na +5 V vodu 16.1 mV – obje vrlo dobre vrijednosti.

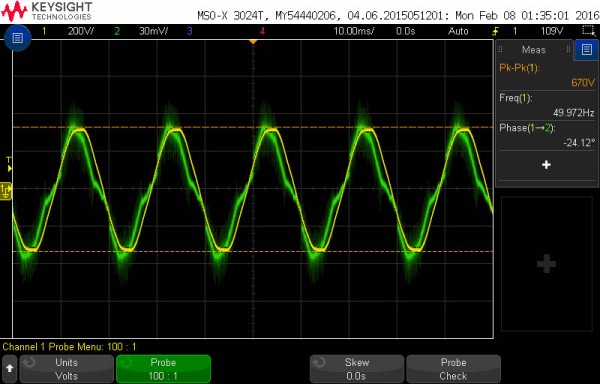

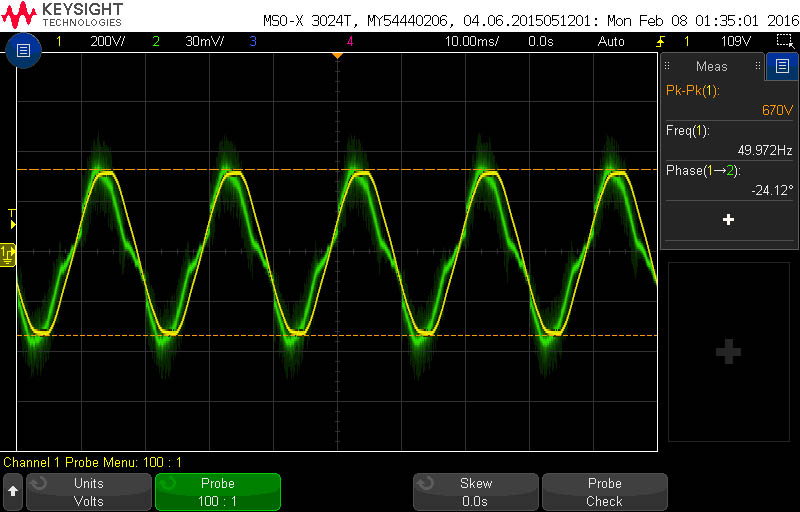

PFC (power factor correction) je tehnika sprječavanja neželjenih efekata neparnih harmoničkih titraja te korekciju faznog pomaka struje i napona, kao bi uređaj zadovoljavao određene standarde.

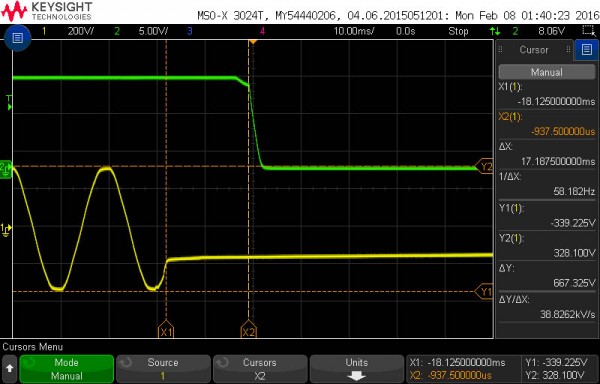

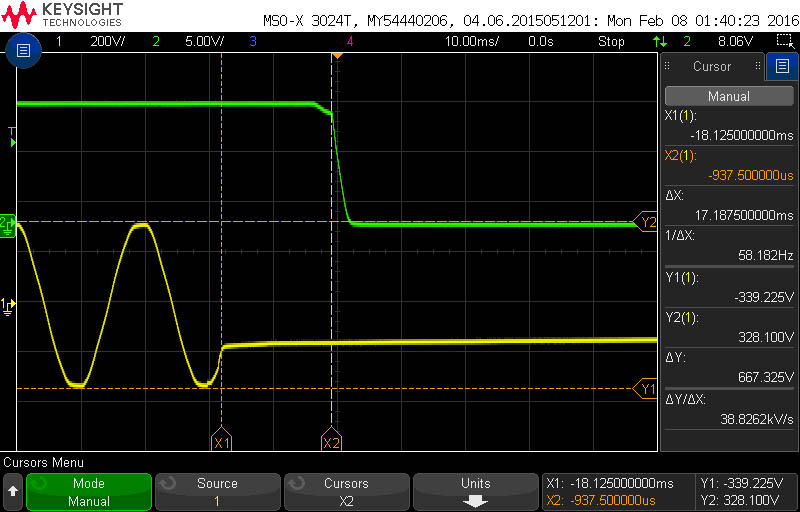

Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Hold-up vrijeme od malo ispod 18 ms je solidan rezultat i nešto iznad proizvođačevih tvrdnji.

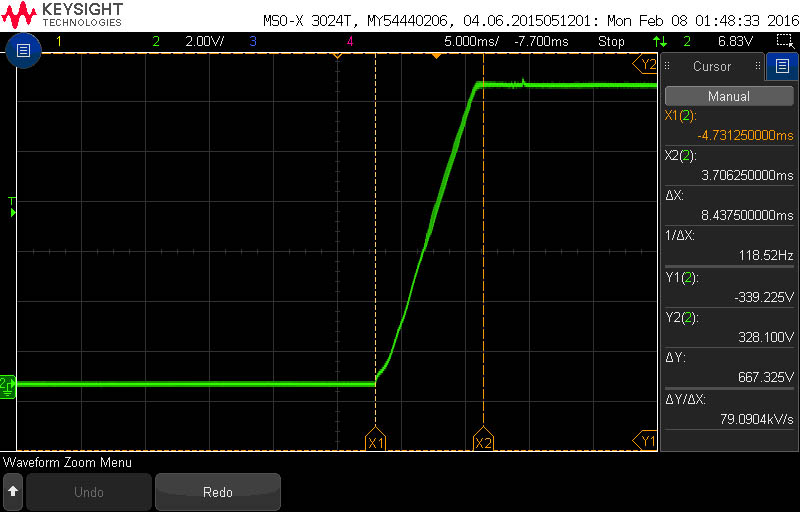

Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu. Vrijednost je brzih 8.43 ms.

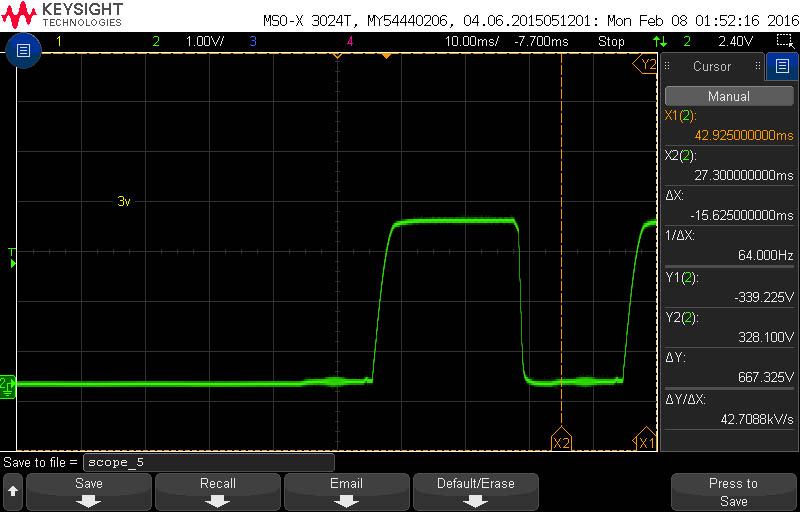

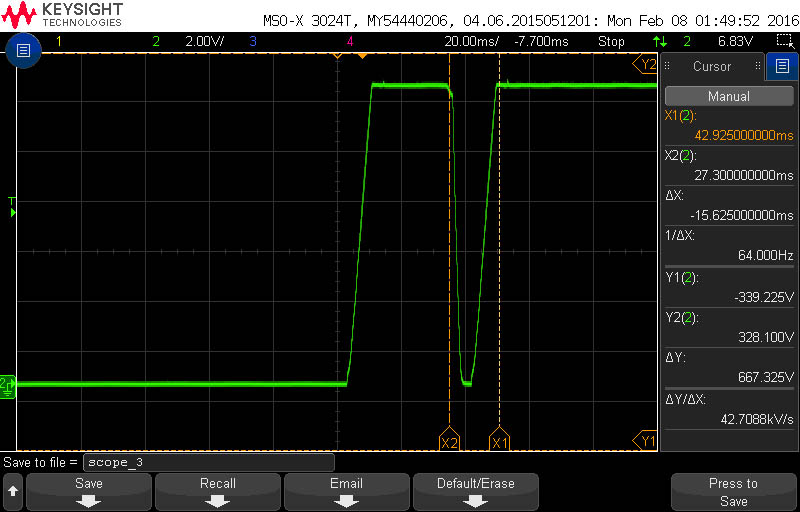

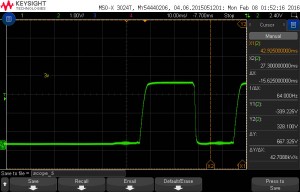

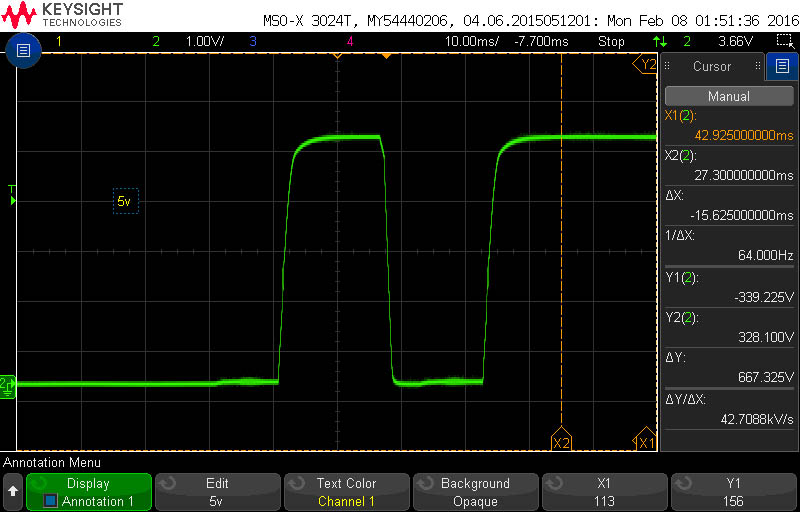

Kod rise up mjerenja smo primijetili i laganu anomaliju na DC-DC konverterima. Moramo napomenuti kako mjerimo u ekstremnim uvjetima, odnosno napajanje odmah palimo pod maksimalnim opterećenjem što se u normalnoj upotrebi inače nikada ne dešava. No isto tako treba napomenuti kako su sva ostala napajanja koja smo do sada testirali na ovaj način radila normalno. Dešavalo nam se sljedeće. Nakon što napajanje postigne referentne vrijednosti napon naglo pada kao da se napajanje na kratko ponovo ugasi i samo starta što je vidljivo na gornjim slikama. Nakon ovoga početnog pada ova se anomalija ne ponavlja.
