Corsair RM850i test
Datum objave 22.10.2015 - Krešimir Matanović
Corsair RM850i - prvi dio
Corsairova se RMi serija napajanja proteže od najslabijeg 650 W modela pa do onog najskupljeg i najjačeg 1000 W. Sve ih karakterizira 80Plus Gold standard efikasnosti, ali i puni modularni dizajn kabela, ATX12V 2.4 i EPS12V 2.92 kompatibilnost, te mogućnost korištenja C-Link aplikacije za nadzor parametara rada. Napajanje je to bazirano na CWT OEM platformi, a dizajn su razvili Corsairovi stručnjaci. Proizvođač se hvali kako je sastavljano od premium komponenata koje imaju odlične performanse i nisku razinu smetnji i šumova.
RM850i dolazi u debeloj kutiji u kojem je jako dobro zaštićeno od mehaničkih oštećenja, a osim debele stiro-pjene, nalazi se i u posebnoj mekanoj vrećici. Kabeli dolaze u odvojenoj vrećici sa velcro čičkom, a tu još nalazimo i korisničke upute, jamstveni listić (sedam godina jamstva), kabel za napajanje energijom iz gradske mreže te vrećicu sa plastičnim vezicama i naljepnicom.
Kabeli su ili sleevani ili su flat tipa, a nalazimo:
- jedan ATX 24 pinski kabel dužine 610 mm
- jedan EPS/ATX12V 8 pinski kabel dužine 650 mm
- dva PCIe kabela s po dva 8 pinska konektora dužine 750 mm
- jedan SATA Power kabel s četiri konektora dužine 700 mm
- jedan SATA Power kabel s četiri konektora dužine 850 mm
- jedan kabel za periferiju s tri Molex konektora dužine 650 mm
- jedan kabel za periferiju s četiri Molex konektora dužine 750 mm
- jedan Floppy adapter
- jedan Corsair Link kabel i jedan USB kabel
Napajanje je klasičnog dizajna, smješteno je u metalno kućište crne boje, a za hlađenje se brine 135 mm rifle bearing ventilator koji ima Zero RPM Fan mod u kojem se ventilator ne okreće do otprilike 340 W opterećenja pri 25°C ambijentalne temperature, a i nakon toga ostaje relativno tih u radu. Napajanje je standardnih dimenzija 150 x 86 x 180 mm, a bazirano je na platformi razvijenoj od strane CWT-a i Corsaira. Ta tzv. half-bridge platforma uključuje LLC konverter, DC-DC konvertere, poboljšani PCB, Nippon Chemi-Con 105°C elektrolitske kondenzatore, APAQ polimer kondenzatore, te poboljšano hlađenje.
RM850i je snage 850 W pri 50°C, a kao što smo rekli ima 80Plus Gold certifikat efikasnosti što znači kako je efikasnost u svim režimima rada iznad 84%. U konkretnom slučaju je efikasnost napajanja i iznad 90% pri 50 i 100% opterećenju. Napajanje ima jedan +12V vod koji je u stanju dati 70.8 A struje, a uz pomoć softvera mu se može odrediti i multi-rail način rada. Na +3.3V i +5V vodovima je maksimalna struja 25 A. RMi serija ima sve moderne zaštite – Over Current, Over Voltage, Under Voltage, Short Circuit, Over Temperature i Over power. U standby režimu rada je potrošnja napajanja ispod 0.45 W, a zadovoljava i Energy Star 5, ErP Lot 6 (2.013), WEEE i RoHS zahtjeve.
Platforma je CWT-ova, a dizajnirana je od strane Corsairovih inženjera. Na strani primara se nalazi LLC rezonantni konverter za poboljšanje efikasnosti i zero-voltage switching. Niži vodovi su generirani iz +12V voda putem DC-DC konvertera, a tu je i sinkrono ispravljanje +12V voda. Komponente su razmještene tako da se poboljša protok zraka, žice koje prenose snagu s glavnog PCB-a na PCB s modularnim konektorima su debele (manji otpor i niži pad napona), korišteni su Japanski 105°C kondenzatori itd.
Na slici iznad vidimo kako izgleda spomenuti PCB s modularnim konektorima, a tu je i USB konektor, C-Link konektor, LED-ica, te tipka za test ventilatora.

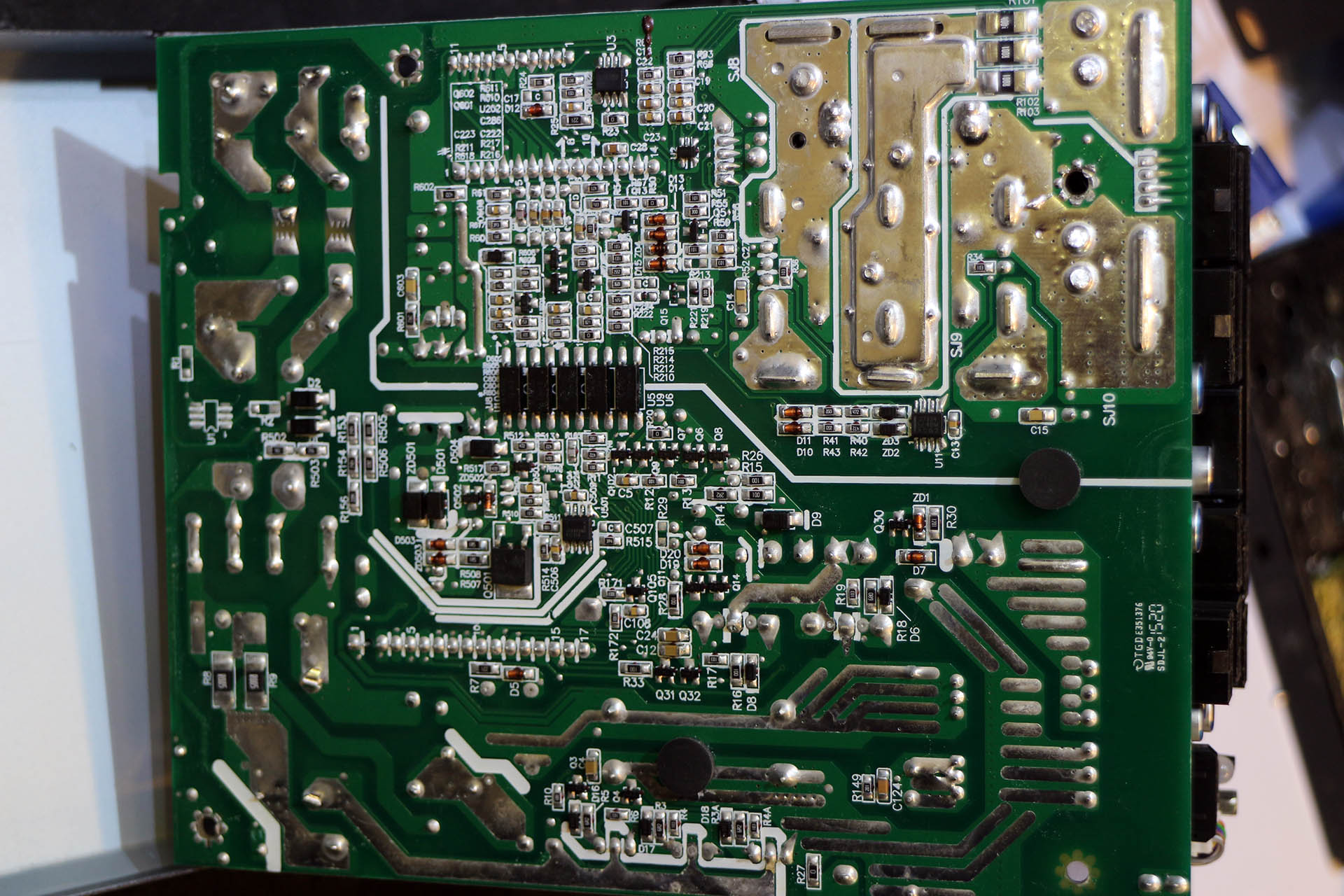

Svi su lemovi vrlo uzorni kako na glavnoj tako i na pratećim tiskanim pločicama. Na drugoj slici vidimo i PCB s kontrolnom logikom za Corsair Link aplikaciju putem koje nadziremo parametre rada te kontroliramo brzinu vrtnje ventilatora ili pak mijenjamo način rada +12V voda iz single u multi-rail. Aplikacija sama po sebi nije najidealnija, i imali smo određenih nestabilnosti – baš kao i kod vodenih hlađenja.
