Iz UZIShopa nam je na test stiglo jedno EVGA-ino napajanje snage 430 W koje je namijenjeno računalima nižih zahtjeva za električnom energijom. Riječ je o napajanju sa 80Plus certifikatom efikasnosti, fiksnim kabelima, jednim snažnim +12V vodom (34 A) i povoljnom cijenom. Testirali smo ga u laboratorijima tvrtke ITElektronika i na temelju toga donijeli zaključke.
EVGA u svojoj ponudi ima napajanja različitih OEM proizvođača snaga od 400 o 1600 W - FSP, SuperFlower i Seasonic za jače modele, a HEC za slabije što uključuje i ovaj model napravljen na njihovoj B500 platformi. Napajanje je dimenzija 150 x 85 x 140 mm i teško je oko dva kilograma što uključuje i kabele koji su fiksni a na njima se nalaze sljedeći konektori:
- 1x ATX 24 pinski konektor (dužina kabela 550 mm)
- 1x EPS konektor 4 + 4 pina (dužina kabela 600 mm)
- 1x PCIE konektor 6 + 2 pina (dužina kabela 550 mm)
- 4x SATA konektora (dužina kabela 450 i 570 mm)
- 3x Molex konektora (dužina kabela 450, 570 i 690 mm)
- 1x Floppy konektor (dužina kabela 120 mm)
Napajanje je napravljeno za rad u radnoj temperaturi između 0 i 50°C, daje konstantnu maksimalnu snagu od 430W pri 40°C te ima MTBF od 100.000 sati. Ulaz je od 100 do 240 Vac, struje 8A i frekvencije od 50 do 60Hz.
Kako proizvođač tvrdi na +3.3v vodu je u stanju dati 24A struje (120 W), na +5V vodu 15A struje (120W), na +12V vodu 34A (406W), na +5Vsb 3A (15W) i na -12V 0.3A (3.6W). Otvaranjem metalnog kućišta dobivamo pogled na HEC-ovu B500 platformu koju hladi jedan 120 mm ventilator (Sleeve bearing).
B500 platforma donosi CapXon 85°C kondenzator na primaru (kod jeftinijih platformi se ne koriste skuplji 105°C kondenzatori što je i razumljivo), a tu je i GBU806 ispravljač. Sekundar je pun Teapovih 105°C kondenzatora što je dobro jer je ta strana i toplija. Na toj se strani, naslonjeni na hladnjak nalaze i dva MBR3045CT ispravljača za 3 i 5V vodove, te SBR3060CT za 12V vod.
Donja strana pločice i lemovi su vrlo uredni i tu je odrađen standardno dobar posao. Tako je i na maloj pločici koja udomljuje PWM kontroler.
Kao i do sada mjerenja su napravljena u laboratorijima
ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC
loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC
loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o
shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005). Na slici (iznad) možemo vidjeti 12V Ripple vrijednost. Kursorima je mjeren PARD iz čega se također može vidjeti da je frekvencija switch dijela oko 64kHz. Ripple je dosta visokih 75 mV.
Ovdje su prikazane izmjerene „ripple“ vrijednosti na 3.3V i 5V vodovima pri čemu je za 3.3V vod to iznosilo oko 23mV, a za 5V vod oko 21mV.
PFC (power factor correction) je tehnika sprječavanja neželjenih efekata neparnih harmoničkih titraja te korekciju faznog pomaka struje i napona, kao bi uređaj zadovoljavao određene standarde.

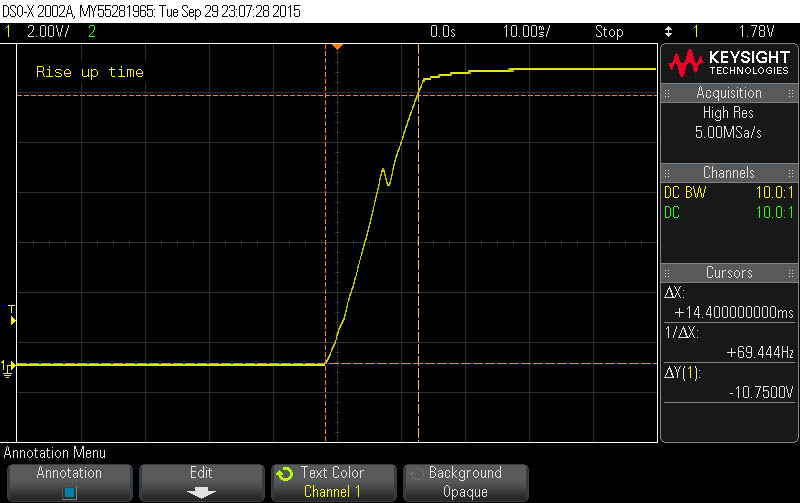

Rise up time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu. Vrijednost je solidnih 14.4 ms.
Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Hold-up vrijeme od 10.6 ms je za 5.4 ms kraće u odnosu na ATX specifikaciju, pa to možemo gledati kao manu. Ipak, većina boljih UPS-ova će u nekom kraćem vremenu reagirati.
Prvi kanal osciloskopa (žuto) je spojen na 12V izvod na kojem se mijenja opterećenje sa 60% na 100%. Drugi kanal osciloskopa (zeleno) je spojen na 5V izvod. Opterećenje je konstantno. U trenutku kad opterećenje na 12V izvodu ide na 100% napon pada za 100mV dok na 5V izvodu napon raste bez obzira što promjena opterećenja na tom izvodu ne postoji. To je takozvani efekt klackalice koji je prisutan kod grupno reguliranih napajanja. Vrijeme prijelaza od 260 mikro sekundi je solidno.
Rezultati testova
Rezultati mjerenja pokazuju sasvim prosječne rezultate. Pad napona na +3V vodu je bio relativno visokih 3.6%, na +5V vodu 2.24% i na 12V vodu 2.14%. Ovo, premda nije idealno, još uvijek ulazi u ATX specifikacije. Ne balansirano opterećenje na 12V vodu donosi veliki pad napona i po tome vidimo kako je ovo nešto jednostavnija platforma. Efikasnost je iznad 80% u slučajevima u kojima to i predviđa 80Plus standard (20, 50 i 100% opterećenja), premda je na 100% jedva prešla tih 80%.
Maksimalna snaga koju smo iz napajanja izvukli je 502W, odnosno 45A struje.
Zaključak
EVGA 430W je sazdana na provjerenoj HEC-ovoj B500 platformi koja u konačnici donosi nisku cijenu ali i solidne performanse. Ne možemo ovdje govoriti o naročito efikasnom napajanju s niskim
rippleom i utegnute kontrole napona, no i dalje je riječ o solidnom proizvodu u svojoj cjenovnoj klasi. U UZIShopu za njega traže 369 kuna, za što se dobiva pouzdano napajanje za veliku većinu mainstream računala. Zamjeriti mu jedino možemo samo jedan PCIe 8-pinski konektor, jer smo time ograničeni na izbor grafičke kartice.
