Gigabyte Aorus AX370-Gaming 5 recenzija

Gigabyte trenutno u ponudi ima pet matičnih ploča s AM4 socketom - tri su s B350 i  dvije s X370 čipsetom. Vrh ponude čini Gaming K7 model, a mi danas donosimo test Gaming 5-ice. Riječ je o moćnoj gamerskoj ploči s vrlo bogatom opremom koja uključuje audio jedinicu s dvostrukim ALC1220 kodekom i dvostrukim pojačalima za slušalice, a tu su i dvostruki Gigabit LAN kontroleri,  M.2 socket, U.2 utor, USB 3.1 Type C i Type A konektori itd. Pakiranje prati Aorus dizajn zadan još s Z270 pločama, a kupac će na zadnjoj stranici saznati apsolutno sve što treba o proizvodu.

Unutar kutije se ploča nalazi u zasebnoj kartonskoj pregradi unutar antistatičke vrećice. Ispod je bundle koji se sastoji od brzih instalacijskih uputa, nešto deblje knjižice s detaljnijim uputstvima, DVD-a s upravljačkim programima i aplikacijama, Q-konektor, zaštitu za stražnje I/O portove, produžni kabel za LED traku, dvije temperaturne sonde, dvije VELCRO trake, jedna mala Aorus naljepnica za kućište, set Aorus naljepnica za obilježavanje kabela, četiri SATA kabela i jedan 2-way SLI mostić (GC-SLI2P).

AX370 ploča je tipičan primjerak Aorus obitelji koja je lansirana ove godine s izlaskom Z270 ploča. Karakteriziraju ju kombinacije hladnih tonova, s mat crnim PCB-om, bijelim plastičnim pokrovom za stražnji I/O i audio jedinicu, te bijelo-sivim pokrovima crnih aluminijskih hladnjaka. Ove će hladne tonove svakako razvedriti RGB Fusion LED osvjetljenje koje se proteže u nekoliko zona preko cijele ploče. Raspored elemenata na ploči (layout) je klasičan, sve je logično smješteno i ništa ničemu neće smetati. Konektori su razvučeni po rubovima ploče, a jedino će se M.2 SSD neminovno naći ispod grafičke kartice jer je tik ispod prvog PCIe x16 slota. Kao što znamo, poneki se SSD-ovi jako zagrijavaju a ispod grafičke kartice baš i neće imati prostora za disanje, stoga je bitno osigurati kakav takav prijelaz zraka preko njega.

Hladnjaci na MOSFET-ima su solidno dimenzionirani, no pod opterećenjem se dosta zagrijavaju što je pogotovo izraženo kod overclockinga pa ih je potrebno hladiti prisilno. Isto se može reći i za hladnjak na X370 čipsetu, a zračna struja koja će prelaziti preko njega hladit će i SSD na M.2 socketu. Stoga je kod planiranja nabavke potrebno kupiti ili imati i kućište u koje je moguće ugraditi barem dva usisna ventilatora. Gigabyte se inače hvali visokom kvalitetom komponenata i izrade što je i vidljivo. Primijenjen je Ultra Durable princip izrade, a tu su i različite zaštite kao što su Anti-sulfur dizajn otpornika, memory armor, PCIe armor itd.

Specifikacije Gigabyte Aorus AX370-Gaming 5 Podržani procesori AM4 Socket: AMD Ryzen processor AMD 7th Generation A-series/ Athlon processor Čipset AMD X370 Memorija  4 x DDR4 DIMM sockets supporting up to 64 GB of system memory  Due to a Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than the size of the physical memory installed. Dual channel memory architecture Support for DDR4 3200(O.C.)/2933(O.C.)/2667*/2400/2133 MHz memory modules * Support for higher than DDR4 2667 MHz may vary by CPU. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Utori za proširenja 1 x PCI Express x16 slot, running at x16 (PCIEX16) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. * Actual support may vary by CPU. 1 x PCI Express x16 slot, running at x8 (PCIEX8) * The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot operates at up to x8 mode. * Actual support may vary by CPU. (The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.) 1 x PCI Express x16 slot, running at x4 (PCIEX4) * The PCIEX4 slot shares bandwidth with all of the PCI Express x1 slots. The PCIEX4 slot operates at up to x4 mode when all of the PCI Express x1 slots are empty. 3 x PCI Express x1 slots * All of the PCI Express x1 slots share bandwidth with the PCIEX4 slot. The PCIEX4/PCIEX1_2/PCIEX1_3 slot operates at up to x1 mode when the PCIEX1_1 slot is populated; the PCIEX4 slot operates at up to x2 mode when the PCIEX1_2/PCIEX1_3 slot is populated. (The PCIEX4 and PCI Express x1 slots conform to PCI Express 2.0 standard.) Multi-VGA podrška Supports NVIDIA 2-Way SLI Technology Supports AMD 2-way CrossFireX Technology LAN 1 x Intel GbE LAN chip (10/100/1000 Mbit) (LAN1) 1 x Rivet Networks Killer™ E2500 LAN chip (10/100/1000 Mbit) (LAN2) * Teaming is not supported. Audio 2 x Realtek ALC1220 codecs Support for Sound Blaster X-Fi MB5 High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out Storage 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4*/x2 SSD support) * Actual support may vary by CPU. 1 x U.2 connector * When the U.2 connector is populated, the M.2 connector becomes unavailable. 2 x SATA Express connectors 8 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, and RAID 10 USB Chipset+ASMedia® USB 3.1 Gen 2 Controller: 1 x USB Type-C™ port on the back panel, with USB 3.1 Gen 2 support 1 x USB 3.1 Gen 2 Type-A port (red) on the back panel Chipset: 2 x USB 3.1 Gen 2 Type-A ports (red) on the back panel 6 x USB 3.1 Gen 1 ports (2 ports on the back panel, 4 ports available through the internal USB headers) 4 x USB 2.0/1.1 ports (available through the internal USB headers) CPU: 4 x USB 3.1 Gen 1 ports on the back panel BIOS 2 x 128 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Format ATX Form Factor 30.5 cm x 24.4 cm Interni I/O portovi 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x U.2 connector 1 x M.2 Socket 3 connector 2 x SATA Express connectors 8 x SATA 6Gb/s connectors 1 x CPU fan header 1 x water cooling CPU fan header 4 x system fan headers 2 x system fan/water cooling pump headers 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 2 x USB 3.1 Gen 1 headers 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header 1 x CPU cooler LED strip/RGB LED strip extension cable header 1 x RGB (RGBW) LED strip extension cable header 2 x temperature sensor headers 1 x Clear CMOS jumper 1 x power button 1 x reset button 1 x Clear CMOS button 1 x OC button 2 x BIOS switches Jedinstvene značajke Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS 3D OSD AutoGreen BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC UP 2 V-Tuner Support for Q-Flash Support for Xpress Install

Ploča ima 6 + 4 faznu regulaciju napona s IOR digitalnim kontrolerom i IOR PowlRStage IC-ima za preciznije kontroliranje struje. U VRM-u su korišteni Black Solid 10K kondenzatori i kvalitetne prigušnice, kako kod kontrole napajanja za CPU tako i za memoriju. MOSFET-i se pod maksimalnim opterećenjem dosta zagrijavaju i to je posebno primjetno kada procesor hladimo vodenim hlađenjem kao što smo mi - tada je posebno bitno osigurati zračnu struju koja će odvoditi toplinu s hladnjaka. Oko socketa ima dovoljno mjesta i za velike hladnjake, a priloženi nosači hladnjaka podržavaju i starije modele s kopčama. Za ostale će hladnjake biti potrebna AM4 podrška jer je samo jedan set rupa, tj. nisu dva kao kod primjerice Crosshair VI Hero modela. Oko socketa se nalaze tri 4-pinska konektora za ventilatore, jedan konektor za temperaturni senzor, a ispod njega je i konektor za LED traku, te dvostruki BIOS (UEFI) čipovi.

Memorijski slotovi su ojačani metalnim okvirima ali su opremljeni i LED rasvjetom. Isto kao i kod Asusa najprije se popunjavaju druga dva (drugi i četvrti od socketa). Na samom desnom rubu ploče su veće Power i OC tipke, te manje Reset i CMOS (vraćanje na tvorničke postavke) tipke. Tu je i 24-pinski ATX konektor, dva interna USB 3.0 konektora, ali i prozirna pločica s uzorkom ispod koje je RGB LED rasvjeta. Ploča je zanimljiva i po Smart Fan 5 tehnologiji koja integrira osam hibridnih 4-pinskih konektora pogodnih i za ventilatore i za vodene pumpe (2A x 12V (24W)), zatim sedam temperaturnih senzora, dva eksterna temperaturna senzora (sonde su priložene) te intuitivnim softverom za kontrolu.

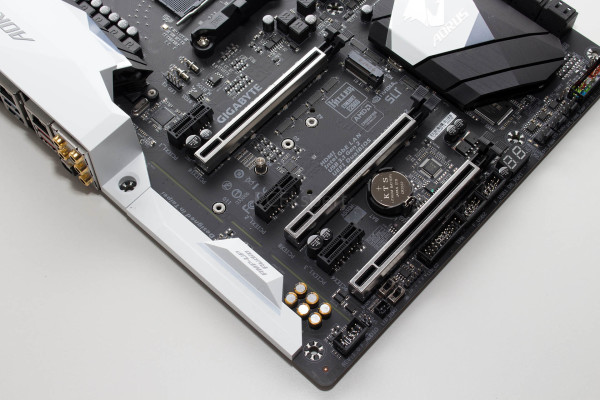

Donji lijevi dio ploče je kao i uvijek najzanimljiviji. Audio jedinica je na ovoj ploči vrlo posebna jer ima dva kontrolera. Dva su ALC1220 smještena na odvojenom dijelu PCB-a, zajedno s dva pojačala za slušalice (114 dB SBR) i Nichiconovim audio kondenzatorima. Jedan se ALC1220 (120 dB SNR) brine o front panel audio konektorima, a drugi o stražnjim. Softver kojim kontroliramo audio jedinicu je Sound Blaster X-Fi MB5. Uz to, tu imamo i dva LAN kontrolera koji nažalost ne podržavaju teaming - Killer E2500 (s Killer softverom za prioritiziranje prometa), te Intelov I211AT. Ploča ima tri pojačana PCIe x 16 slota od kojih prvi radi u x16, drugi u x8 i treći u x4 brzini. Kada su prva dva popunjena (2-way CFX ili SLI) oba će raditi u x8 brzini. Posljednji x4 svoje resurse dijeli sa svim PCIe x1 slotovima (tri komada) a svi su po 2.0 standardu. Između slotova se nalazi i M.2 socket 3 koji radi u PCIe x4/x2 i SATA modovima, te podržava uređaje do 110 mm u dužinu.

Na dnu se nalaze Front Audio, Led Demo konektori, BIOS i SB prekidači, RGB LED strip konektor, TPM header, dva USB 2.0 headera, LED dijagnostika, tri 4-pinska konektora za ventilatore i Front panel header (Q-konektor), Iznad svega je ITE-ov Super I/O kontroler te X370 čipset.

Stražnji je panel klasičan s po jednim Type C i Type A USB 3.1 konektorima (Gen 3), tu je i šest USB 3.1 Gen 1 (USB 3.0) portova, od čega su dva USB DAC-UP porta (crveni)m a tu su i pozlaćeni audio konektori. Opcije za diskove su šarolike, od spomenutog M.2 socketa koji resurse dijeli s U.2 socketom (ne mogu oba raditi istovremeno), pa preko dva SATA Express konektora do četiri klasična SATA 6 Gbps konektora. Standardna je podrška za RAID 0, 1 i 10 polja.

UEFI sučelje je unaprijeđeno u odnosu na posljednje AM3+ ploče, te je usklađeno s trendovima i Z270 pločama. Nudi šarolike opcije za tweaking i overclocking, uz bogate napone pa će overclockeri i entuzijasti svakako doći na svoje. Sučelje radi glatko kada se kroz njega krećemo tipkovnicom, te nešto manje glatko kada koristimo miša. Asus tako i po pitanju funkcionalnosti i po pitanju brzine još uvijek radi bolja UEFI sučelja, no Gigabyte nije daleko. Softversku smo podršku već djelomično pokrili spominjanjem kod audio, LAN i Smart Fan 5 funkcija, a ostatak čini dobro poznati APP Center koji integrira mnoge korisne funkcije kao što su @BIOS, 3D OSD, Auto Green, BIOS Setup, Cloud station, Color Temperature, Easy Tune, Fast boot, ON/OFF Charge, RGB Fusion itd. Softver je sveobuhvatan, stabilan i intuitivan za korištenje.

Test sistem

Test sistem :: Hardware Matična ploča Gigabyte AX370-Gaming 5 Procesor AMD Ryzen 7 1800X Memorija Corsair Vengeance LPX 2x 8GB 3000 MHz Grafičke kartice Asus Strix GTX1080 Zvučna kartica On Board Napajanje Superflower Leadex Platinum 1200W SSD Corsair Neutron XT 480GB; OCZ Trion 100 480GB; Kingston SM2280S3g2/240G Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 & 8.1 DirectX verzija 12 & 11 AIDA64 Engeneer 5.80.4000 PCMark 8 7-Zip v.9.2 Cinebench v.15 Handbrake 0.10.5 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

Ploču smo radi usporedbe performansi testirali s Ryzen 7 1800X procesorom, a za njegovo se hlađenje brinuo EKWB-ov Predator specijalno brendiran za Ryzen. Koristili smo memoriju koju nam je AMD poslao u kitu (Corsair Vengeance LPX 3000 MHz). Set testova je isti kakav koristimo i kod Intel ploča, a u grafovima se mogu vidjeti usporedni rezultati s Ausovom pločom kroz nekoliko testova. Provrtjeli smo i gaming testove no nikakvih razlika nije bilo pa te grafove nećemo pokazivati. Overclocking

Overclockirali smo ručno i postigli veću stabilnost na 4.1 GHz nego s Crosshair VI Hero pločom. Pri naponu od 1.4125 V (LLC Extreme) ploča pod opterećenjem "undervolta" za razliku od Crosshaira koji očito ima malo stabilniju VRM jedinicu. No, 4.1 GHz je ovdje ipak bio moguć duži period vremena - Crosshair bi se srušio nakon 45 minuta torture OCCT-om, a ova ploča nakon čak dva i pol sata. Naš je 1800X tako očito "spreman" za 4.1 GHz, samo se moramo još malo poigrati s ponekom opcijom u BIOS-u. Ipak, kao i kod Crosshaira smo morali proglasiti 4.0 GHz maksimalnim stabilnim taktom.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="AX370-Gaming 5,Crosshair VI Hero" values="4531,4370" colors="orange,blue" height="200" min="0"] [ichart headers="ID,Score" title="3DMark Timespy" htitle="Score"  labels="AX370-Gaming 5,Crosshair VI Hero" values="7502,7493" colors="red,blue" height="200" min="0"] [ichart headers="ID,Score" title="3DMark Firestrike" htitle="Score"  labels="AX370-Gaming 5,Crosshair VI Hero" values="17211,16820" colors="orange,blue" height="200" min="0"] PCMark mjeri općenite performanse sistema, a 3DMarkom provjeravamo koliko procesor i ploča mogu izvući performansi iz grafičke kartice. U svim testovima vidimo kako su rezultati viši, a razlog tome je kako smo otkrili činjenica da Gaming 5 forsira više Turbo taktove nego Asus Crosshair Vi Hero. I dok Asusica XFR takt od 4.1 GHz forsira samo na jednoj jezgri, Gigabyteica to radi na svima. Naravno, ne istovremeno no na barem dvije odjednom i kroz duže periode vremena. Kod igara se ovo nije osjetilo i ploče su imale podjednake rezultate. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Crosshair VI Hero,AX370-Gaming 5" values="42054,41987" colors="blue,red" height="200" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Crosshair VI Hero,AX370-Gaming 5" values="39746,39690" colors="blue,orange" height="200" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="AX370-Gaming 5,Crosshair VI Hero" values="36092,35697" colors="red,blue" height="200" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="AX370-Gaming 5,Crosshair VI Hero" values="87.3,87.6" colors="orange,blue" height="200" min="0"] Memorijske performanse su kao što vidimo podjednake a mjerenja smo vršili s memorijom ručno postavljenom na na 2666 MHz pri latencijama CL16-16-16-40 i naponu od 1.3V. Ploča je baš kao i Crosshair dozvolila brzinu od 2993 MHz kada i performanse rastu no sve smo testove radi usporedbe odradili na nižoj brzini memorije. [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="Crosshair VI Hero,AX370-Gaming 5" values="103.919,104.369" colors="blue,red" height="200" min="0"] U testu koji sve jezgre opterećuje do maksimuma Crosshair ploča je ipak nešto malo brža, nego kada nisu sve jezgre do maksimuma opterećenje (Futuremark testovi), premda obje ploče drže procesor na oko 3.7 GHz.

U svim smo testiranjima koristili F5n BIOS i nikakvih problema s pločom u radu nismo imali. Sve je radilo kao podmazano, a eto primijetili smo kako voli forsirati procesor s malo višim frekvencijama i naponom nego što je to slučaj kod Asus Crosshair VI Hero ploče. Maksimalna potrošnja i temperatura ostaje ista jer se kod opterećenja svih 8 jezgri obje ploče ponašaju slično. Informacija koja će možda nekima biti korisna -  potrošnja sistema s 1800X procesorom pri tvorničkim brzinama skače sa 173 W na 243 W pri 4.0 GHz. AX370-Gaming 5 ploča je kvalitetno napravljena, bogato opremljena, privlačna i stabilna ploča koja u Njemačkoj košta oko 222 €, a kod nas oko 1.800+ kn. To ju čini dosta jeftinijom od ASUS Crosshair VI Hero ploče, ali i oko 50 € skupljom od ASUS PRIME X370-PRO ploče čija nas recenzija očekuje. Gaming 5 je po svemu odličan komad hardvera koji će u potpunosti zadovoljiti sve one koji kupuju jedan od Ryzen procesora, a u prilog joj osim kvalitete ide i moćna audio jedinica, dva LAN čipa, USB 3.1 Gen 2. portovi, dovoljan broj USB i SATA portova, M.2 i U.2 socketi, bogat softverski paket, solidan UEFI i na kraju vrlo šareno RGB Fusion osvjetljenje. Pod mane bi mogao ići smještaj M.2 socketa i malo povišeno zagrijavanje hladnjaka no to nije ništa što bi vas trebalo odvratiti od kupnje ove ipak odlične ploče.
