Oko povećeg TR4/SP3 socketa se smjestila robusna napojna jedinica koja je zasnovana na International Rectifier PWM kontroleru i PowlRStage IC-u. Zanimljivo je kako su hladnjaci dizajnirai tako da jenom površinom nasjedaju na MOSFET-e a drugom na prigušnice (server level choke), a na obje površine je smješten termalni podložak za bolji prijenos topline. Zanimljivo je kako se na ploči nalaze samo nekolicina klasičnih Black Solid kondenzatora, dok su svi ostali na napojnoj jedinici tantal SMD kondenzatori kapaciteta 680 mikrofarada. Velika većina ih je smještena s donje strane PCB-a. Hladnjaci su solidno dimenzionirani, no zbog visokog TDP-a procesora od 180 W ili još višeg pri overclockingu obavezno se moraju prisilno hladiti. I dok je na tvorničkim taktovima temperatura još prihvatljiva, kada overclockiramo napojna se jedinica toliko zagrijava da procesor malo “throttla”. No, čim ih počnemo prisilno hladiti situacija se popravlja.

DIMM utora je osam za dvije četverokanalne konfiguracije i ukupno 128 GB DDR4 memorije maksimalne brzine 3.600+ MHz pri overclockingu. Kao i kod Asus ploče, najprije se popunjavaju vanjski utori, jer u suprotnom ploča neće POST-ati. Na rubovima su ploče u ovom gornjem dijelu smješteni EPS konektori (8 + 4-pinski), zatim pet 4-pinskih konektora za ventilatore, vodene pumpe i sistemske ventilatore. Tu je i 4-pinski konektor za RGB traku. Uz rub nalazimo i 24-pinski ATX konektor, te interni USB 3.1 Gen 2 konektor. Treba napomenuti i kako su kontakti na ATX i EPS konektorima pozlaćeni.

gb_x399_gaming_7_9

Ispod se plastičnog pokrova nalazi audio jedinica na odvojenom dijelu PCB-a, a u glavnoj je ulozi Realtekov ALC1220 8-kanalni CODEC (120dB SNR playback/114 dB SNR recording). Na audio jedinici su kombinirani WIMA FKP2 i Nichiconovi audio kondenzatori, a tu se nalazi i odvojeno pojačalo za slušalice. Gigabyte ovdje standardno kombinira i USB DAC-UP 2 tehnologiju koja drži viši napon na dužim kabelima slušalica, VR naočala, miševa itd, a audio konektori na stražnjem I/O su pozlaćeni. Sa softverske strane za dobru se zvučnu kulisu brine Creative SoundBlaster 720° aplikacija koja uključuje Scout Radar.

Iza se audio jedinice nalazi pet PCIe x16 pojačanih utora, koji donose podršku za Quad-GPU Crossfire i SLI polja grafičkih kartica. Prva dva PCIe utora su oba brzine x16, druga dva su x8, a treći je x4. Tu su i dva M.2 utora pokrivena hladnjacima koji oba podržavaju uređaje dužine do 110 milimetara i oba rade brzinom do 32 Gbps (PCIE x2/x4 i SATA). Na dnu su ploče klasični F_Audio, VDG, 12V RGB, USB 2.0 i 3.0 konektori itd. Tu se nalaze i Reset, CMOS i Power tipke, LED dijagnostika te F_Panel utor. Zanimljivo je kako su BIOS čipovi na ovoj ploči smješteni tik ispod socketa.

gb_x399_gaming_7_10

Ispod hladnjaka VRM-a se nalazi treći M.2 utor koji podržava uređaje dužine do 80 milimetara i brzine sučelja do 32 Gbps (PCIE x2/x4 i SATA). Na desnom je rubu smješteno osam SATA 6Gbps portova. Internih je USB portova ukupno četiri – jedan je USB 3.1, jedan USB 3.0 i dva su USB 2.0, pri čemu su 3.0 i 2.0 kontrolirani od strane čipseta dok USB 3.1 omogućava ASMedijin kontroler. Diljem ploče su smještene i kontrolne te dijagnostičke LED-ice, uz naravno tri zone RGB LED osvjetljenja.

gb_x399_gaming_7_11 gb_x399_gaming_7_12

Na stražnjem se I/O panelu nalazi ukupno osam USB 3.1 Gen 1 portova, jedan USB 3.1 Gen 2 Type-C port, jedan USB 3.1 Gen 2 Type-A port (crveni), a tu su i pozlaćeni audio konektori. WiFi kartica tu ima svoje antenske ulaze, a sama je kartica Intelova 8265 Dual Band s podrškom za 802.11ac standard i Bluetooth 4.2. Za LAN povezivost je zadužen Killer E2500 gigabitni kontroler.

Drago nam je konačno vidjeti i pasivne hladnjake za M.2 SSD-e koji se znatno zagrijavaju, pa i do te mjere da usporavaju s radom. Gigabyte je na sva tri utora stavio aluminijske hladnjake s termalnim podloškom za bolji kontakt i prijenos topline.

gb_x399_gaming_7_15 gb_x399_gaming_7_16

gb_x399_gaming_7_17 gb_x399_gaming_7_18

gb_x399_gaming_7_19 gb_x399_gaming_7_20

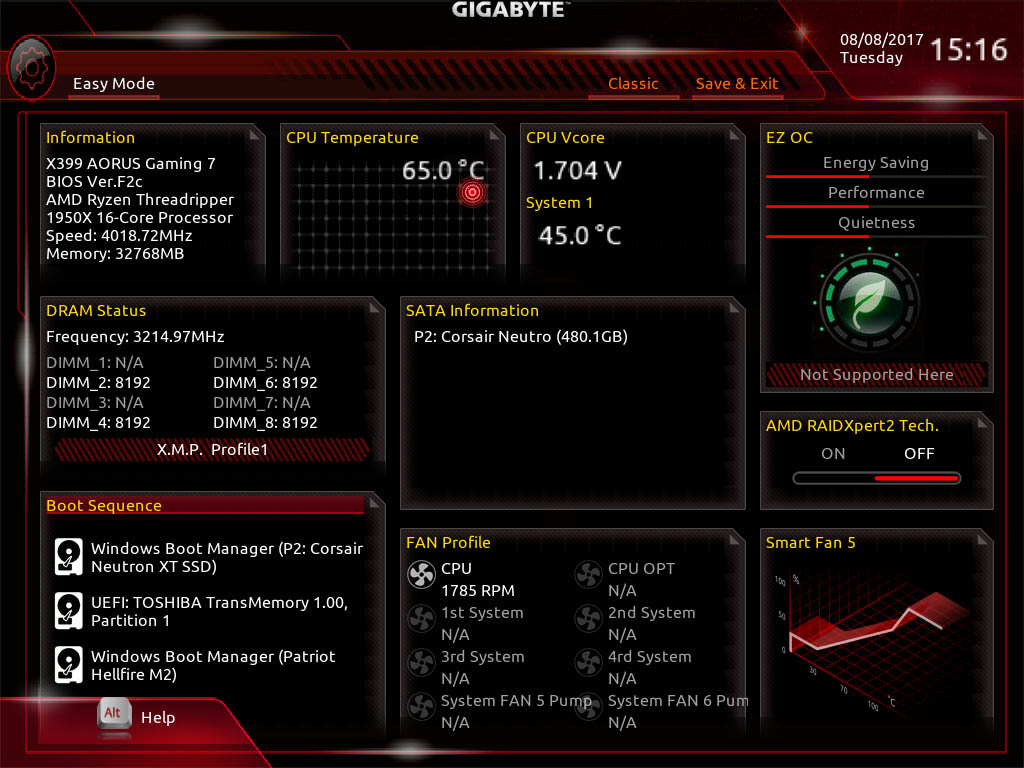

UEFI sučelje je tipično za Gigabyte. Radi zadovoljavajuće brzo, pregledno je i lako se u njemu snaći. Nije na još na razini Asusa, no sve više im se približavaju. Nudi razne opcije za tweakanje i overclocking, a ploča je izdašna i s naponima.

gb_x399_gaming_7_21 gb_x399_gaming_7_22

gb_x399_gaming_7_23 gb_x399_gaming_7_24

gb_x399_gaming_7_25 gb_x399_gaming_7_26

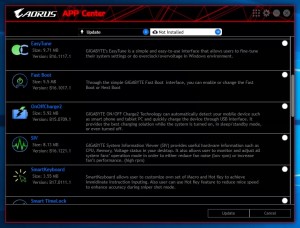

Sa softverske strane je još uvijek sve poprilično raštrkano i pomalo kaotično, a ni stabilnost pojedinih elemenata nije sjajna. Tako primjerice nismo mogli pokrenuti kontrolu RGB osvjetljenja na ploči pa smo zapeli samo s crvenim. Kao što se može vidjeti u videu. Ostatak softvera je solidan, i funkcionalan, a kako se pokazalo i stabilan. Ipak, Gigabyte ovdje malo zaostaje za konkurencijom i to je nešto na čemu moraju još raditi.
