Gigabyte X570 AORUS PRO recenzija

Nakon kraće pauze od X570 matičnih ploča, u lab nam je sletjela Gigabyteova X570 AORUS PRO koja donosi nenametljiv dizajn, uz dobru opremljenost i napojnu jedinicu spremnu za nadolazećeg 16-jezgrenog Ryzena. Oprema je solidna pa tako ploča ima solidnu ALC1220 audio jedinicu, Intelov Gigabitni LAN konektor s cFosSpeed softverskom podrškom, tu su dva M.2 konektora s hladnjacima, interni USB 3.1 konektor, te Type A i C USB 3.1 portovi na stražnjem I/O panelu. Prva je ovo Gigabyteova X570 ploča koju testiramo, pa pogledajmo što sve nudi i kakve su joj performanse.

Ploča dolazi u standardnom pakiranju, a relativno siromašan bundle se sastoji od:

• Kratkog instalacijskog vodiča
• Uputa za instalaciju i korištenje
• 4x SATA 6 Gbps kabela
• RGB kabela
• Vijka i odstojnika za M.2
• Medija s upravljačkim programima i aplikacijama
• Gigabyte naljepnice za kućište i G connector pamfleta

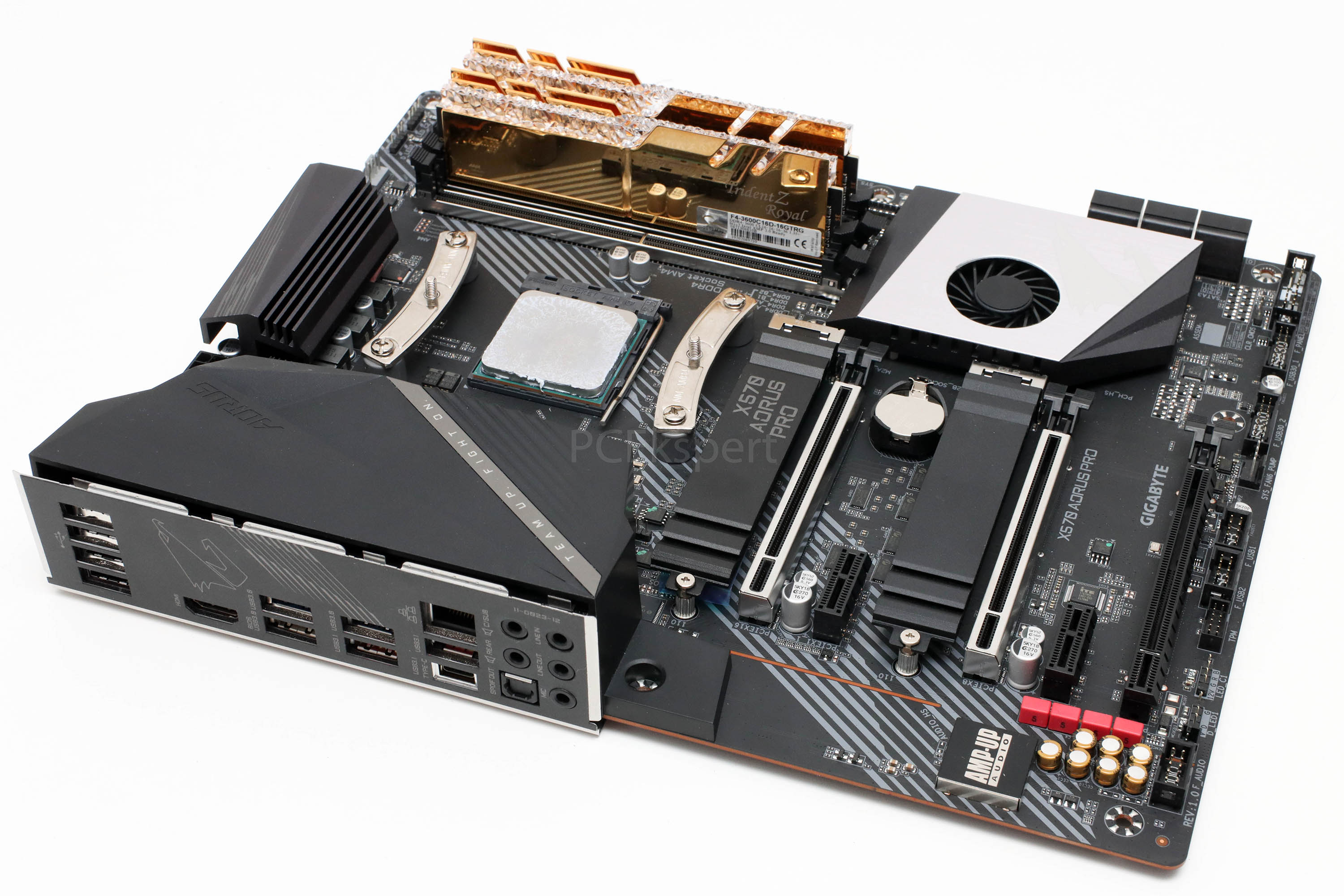

Gigabyte je odabrao smireniji pristup dizajna ove matične ploče, koja je kompletna u sivo crnim tonovima. Čak su i broj RGB LED-ica sveli na minimum, dovoljno da ova ploča bude potpuno "stealthy". Nama se sviđa ovakav pristup i smatramo da je cjelokupni izgled ove ploče vrlo dobar. Raspored elemenata na ploči ATX dimenzija (30,5 x 24,4 cm) je uobičajen, s dobro posloženim layoutom pa tu nismo našli nikakve veće zamjerke, Pazilo se i na raspored M.2 socketa pa je svaki iznad PCIe x16 slota, što znači da ih kartice uobičajene dual slot debljine neće prekrivati. To je vrlo bitno za hlađenje.

Hlađenje je na X570 pločama vrlo bitan faktor, a Gigabyte je ovdje odradio odličan posao. Kao prvo, na glavnom je dijelu VRM-a hladnjak sastavljen od aluminijskih limova za bolju disipaciju, a drugo, s punim je aluminijskim hladnjakom na vrhu, spojen toplovodnom cijevi za bolji transfer topline. Isto tako, na čipsetu koje se više zagrijava, postavljen je niski ali dosta masivni hladnjak, s malenim ventilatorom. Ventilator je u svim režimima rada tih i nije nametljiv kao na primjerice ASRockovim pločama. Uz to, dva su aluminijska hladnjaka na svakom od M.2 socketa.

Gornji je lijevi dio ploče kao i uvijek rezerviran za socket oko kojega je napojna jedinica. Kada skinemo plastični pokrov stražnjih I/O portova, vidimo dosta praznog prostora, koji je takav mogao i ostati pa bi hlađenje bilo još efikasnije nego što jest. VRM hladnjak je vrlo masivan i sposoban, a posebno nam se sviđa dio koji je sastavljen od aluminijskih limova koji su znatno efikasniji od jednog komada aluminija. Gigabyte je između hladnjaka i integriranih MOSFET-a postavio Lairdov termalni podložak, koji poboljšava kontakt i prijenos topline.

Gigabyte se hvali dovoljno robusnom napojnom jedinicom za nadolazeći šesnaest jezgreni Ryzen 9 3950X. Jedinica je službeno 12 + 2 fazna, a zapravo je 6x2 (CPU) + 2 (SoC). Dvanaest je IR3552 (40A) integriranih MOSFET-a, šest dublera faza IR3599, a PWM kontroler je IR35201. Napajanje SoC-a je izvedeno s odvojenim ON Semi low i high side MOSFET-ima. Ovakva je konfiguracija sasvim dovoljna za 16-jezgreni procesor, a pri tom bi bilo zanimljiv vidjeti kako će se ponašati prilikom overclockinga. U našem se testu s 12-jezgrenim 3900X nosila bez problema i prilikom overclockinga, a temperatura VRM-a nije prelazila 70°C.

Desno su se od socketa smjestili DIMM utori koji podržavaju maksimalnih 128 GB memorije brzine do 4.400 MHz ako koristimo Ryzen procesore treće generacije. Uz sam desni rub se nalazi 24-pinski ATX konektor, tri 4-pinska konektora za ventilatore i pumpu, interni USB 3.1 konektor, četiri LED-ice za dijagnostiku (VGA, CPU, BOOT, DRAM) i naravno napojna jedinica za memoriju. Pri vrhu se nalazi QFLASH PLUS tipka uz pomoć koje možemo nadograditi UEFI (BIOS) preko USB-a i kada je ploča u S5 shutdown stanju. Na vrhu su još dva 4-pinska konektora za ventilatore i dva LED konektora - 3-pinski (GDV) i 4-pinski (BRG12V).

Na dnu se ploče nalazi AMP-UP audio jedinica koju čine ALC1220-VB CODEC i Nichiconovi audio kondenzatori. Za povezivost sa svijetom se brine Intelov gigabitni LAN kontroler. Ploča ima tri dugačka PCIe slota. Gornja dva, oklopljena, rade na brzini x16 i x8, ili ako ih kombiniramo x8 + x8, a podržan je 2-way CrossFire ili 2-way SLI. Donji je propusnosti x4, a tu si dva manja propusnosti x1. Na dnu se ploče kao i obično nalaze uobičajeni konektori i headeri.

Dva su M.2 socketa na ploči od čega je gornji kontroliran od strane procesora i podržava 22110 SATA i PCIe 4.0 x4 uređaje. Donji je kontroliran od strane čipseta, a također podržava 22110 SATA i PCIe 4.0 x4 uređaje. Oba su prekrivena s aluminijskim hladnjacima koji imaju termalne podloške. Donji je dio ploče kao i uvijek rezerviran za dva USB 3.0 konektora, konektor prednjeg panela, dva interna USB 2.0 konektora, TPM, još jedan 4-pinski konektor za ventilator itd. Gigabyte i na ovoj ploči ima sistem dvostrukih BIOS čipova (2x 128 Mbit), koji je dobar sigurnosni mehanizam. Ako se pojavi problem prilikom nadogradnje jednog od čipova, drugi automatski preuzima funkciju.

Na ploči se uz M.2 sockete, nalazi i šest horizontalnih SATA 6 Gbps portova. Stražnji panel ima integriranu metalnu zaštitu a sastoji se od:

• 1 x HDMI porta
• 1 x USB Type-C porta, s USB 3.2 Gen 2 podrškom
• 1 x USB 3.2 Gen 2/Gen 1 Type-A porta (crveni)
• 1 x USB 3.2 Gen 2 Type-A port (crveni)
• 3 x USB 3.2 Gen 1 porta
• 4 x USB 2.0/1.1 porta
• 1 x RJ-45 porta
• 1 x optical S/PDIF Out konektora
• i 5 x audio jackova

UEFI je sučelje izgledom nadograđeno u odnosu na prethodnu generaciju ploča, a donosi i sve novosti koje su došle s X570 čipsetom. Osnovni je layout sučelja vrlo sličan dosadašnjem pri čemu je intuitivan, a ono što nas raduje je gladak rad. UEFI donosi napredne funkcije za overclocking, i mnoštvo opcija za tweaking. Sa strane softverske podrške tu je standardni APP Center, @BIOS, AutoGreen, CloudStation, EasyTune,Fast Boot, RGB Fusion itd. Na pratećem mediju se još nalazi i cFosSpeed za konfiguraciju mreže, XSplit Gamecaster + Broadcaster licenca koja vrijedi 12 mjeseci i Norton Internet Security OEM licenca.

Test sistem

Test sistem :: Hardware Matična ploča Gigabyte X570 Aorus Pro, UEFI: F10a Procesor AMD Ryzen 9 3900X Memorija G.Skill Trident Z Royal 3.600 MHz CL16 Grafičke kartice Gigabyte RX 5700 XT Gaming OC 8G Zvučna kartica On board Napajanje Superflower Leadex Platinum 1200W SSD Corsair Neutron XT 480GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 May 2019 DirectX verzija 12 AIDA64 Engeneer 6.00.5100 PCMark 10 3DMark TimeSpy, PCIe Feature Cinebench v.15 7-Zip 19.00 V-Ray Benchmark

Način testiranja

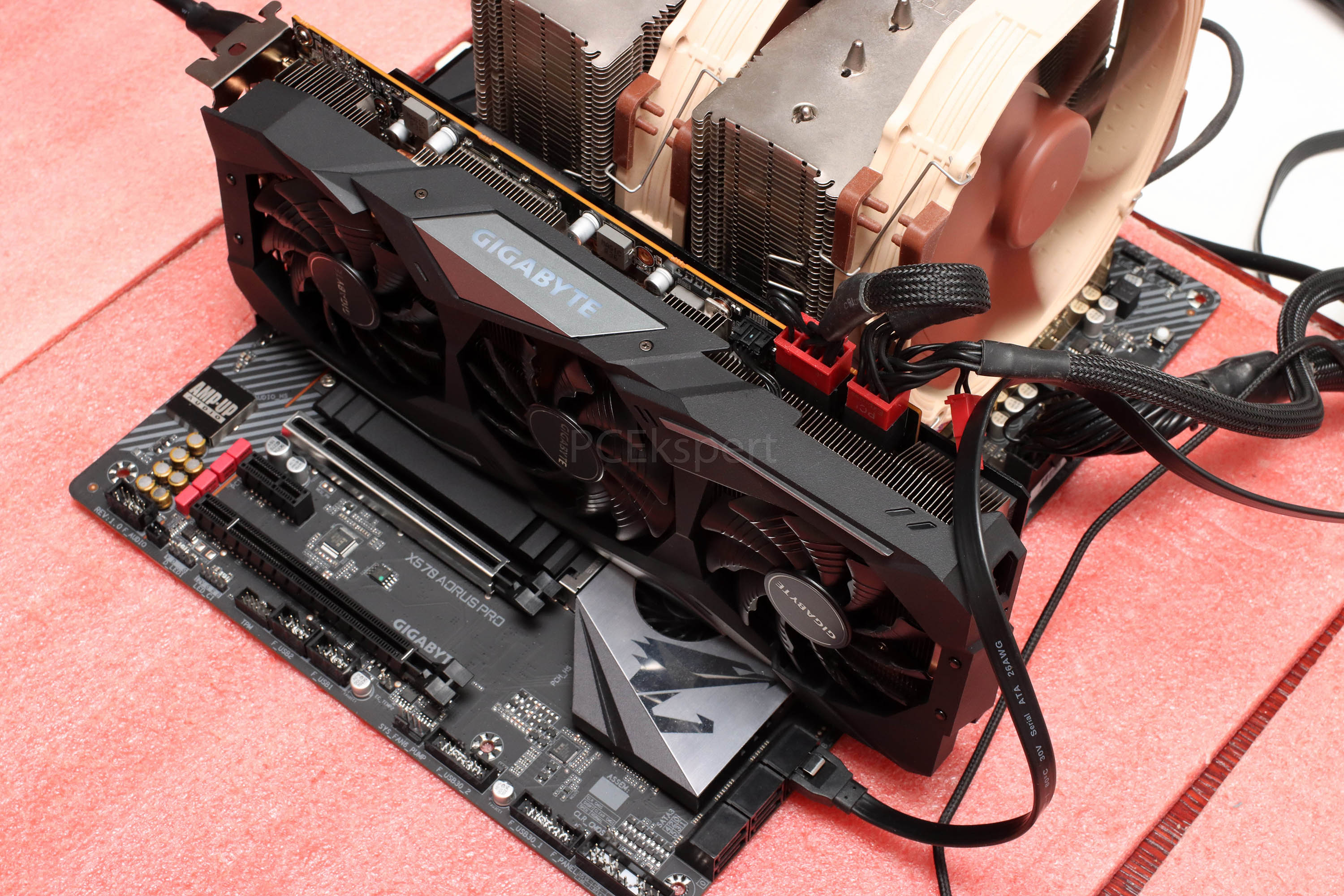

Kao i do sada prilikom testiranja matičnih ploča, koristili smo klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom. Ploču smo testirali s najjačim dostupnim hardverom, tj. Ryzenom 9 3900X, Gigaybteovim Radeonom RX 5700 XT Gaming OC i G.Skillovom memorijom Trident Z Royal. Sistemski SSD je bio Corsairov Neutron XT 480GB, a Windowsi 10 Pro najnoviji s May 2019 updateom. Dakle sve isto kao kod ranijih testova X570 ploča s kojima i ide usporedba. S obzirom na to da smo promijenili grafičku karticu usporedba u grafičkom testu će biti samo s jednom pločom. Overclocking

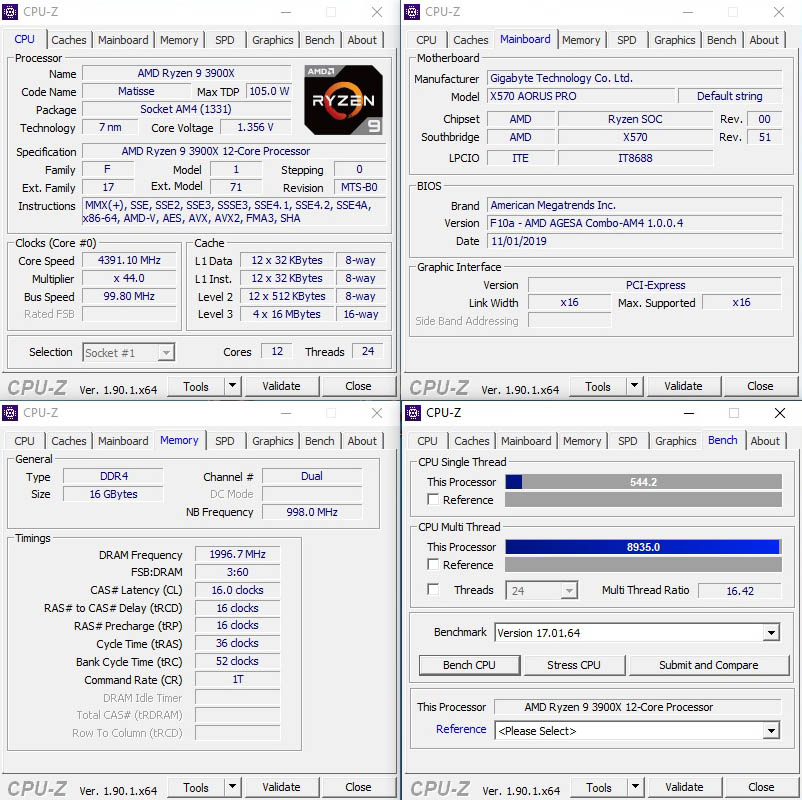

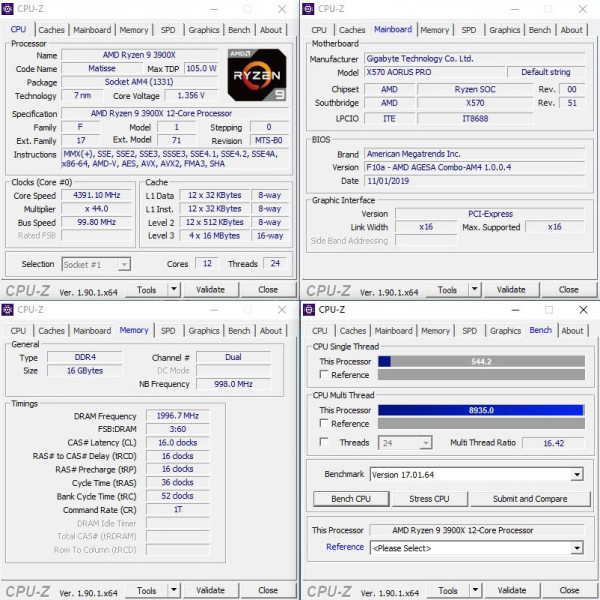

Overclockirali smo ručno i kao kod ostalih do sada testiranih ploča. Kao i do sada, postigli smo maksimalnih 4.4 GHz za 3900X procesor pri naponu od 1.35 V, a ta se frekvencija pokazala i dugotrajno stabilnom što je u rangu najmoćnijih X570 ploča koje smo do sada testirali. Memoriju smo uspjeli bez problema overclockirati na 4.000 MHz i sistem je bio potpuno stabilan, a temperatura procesora se pod maksimalnim opterećenjem nije penjala iznad 75°C.

UL Benchmark [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="ASUS Crosshair VIII Hero,ASUS X570-E Gaming,MSI MEG X570 Godlike,ASRock X570M PRO4,ASRock X570 Phantom Gaming X,Gigabyte X570 Aorus PRO,ASUS TUF Gaming X570-PLUS" values="6562,6427,6412,6233,6217,6185,6181" colors="blue,blue,blue,blue,blue,orange,blue" height="400" min="0"] [ichart headers="ID,Score" title="3DMark Time Spy" htitle="Score"  labels="ASRock X570 Phantom Gaming X,Gigabyte X570 Aorus PRO" values="9450,9443" colors="blue,red" height="200" min="0"] PCMark mjeri općenite performanse sistema, Time Spy izvlači maksimum iz grafičke kartice. U prvom je testu Gigabyteova ploča bolja tek od TUF X570-PLUS, a u drugom je ASRockova izvukla mrvicu više iz grafike. CPU testovi [ichart headers="ID,Score" title="7-Zip" htitle="Score (MIPS)"  labels="ASUS X570-E Gaming,ASUS TUF Gaming X570-PLUS,ASUS Crosshair VIII Hero,ASRock X570 Phantom Gaming X,MSI MEG X570 Godlike,ASRock X570M PRO4,Gigabyte X570 Aorus PRO" values="111346,110542,110447,109120,109111,108902,108686" colors="blue,blue,blue,blue,blue,blue,red" height="400" min="0"] [ichart headers="ID,Score" title="Cinebench 15 Multi Core" htitle="Score (cb)"  labels="ASRock X570 Phantom Gaming X,ASUS Crosshair VIII Hero,Gigabyte X570 Aorus PRO,ASRock X570M PRO4, ASUS X570-E Gaming,ASUS TUF Gaming X570-PLUS,MSI MEG X570 Godlike" values="3219,3206,3188,3170,3167,3114,2996" colors="blue,blue,orange,blue,blue,blue,blue" height="400" min="0"] [ichart headers="ID,Score" title="Cinebench 15 Single Core" htitle="Score (cb)"  labels="Gigabyte X570 Aorus PRO,ASRock X570 Phantom Gaming X,ASRock X570 Phantom Gaming X,ASRock X570M PRO4,ASUS X570-E Gaming,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike" values="212,204,203,203,202,201,200" colors="red,blue,blue,blue,blue,blue,blue" height="400" min="0"] U 7-Zip-u je ploča ponešto podbacila, no zato je u Cinebenchu odlična, s najboljim do sada single core rezultatom. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Gigabyte X570 Aorus PRO,ASRock X570 Phantom Gaming X,ASRock X570M PRO4,ASUS TUF Gaming X570-PLUS,ASUS Crosshair VIII Hero, ASUS X570-E Gaming" values="55890,55324,55257,54993,54827,54731,54672" colors="red,blue,blue,blue,blue,blue,blue" height="500" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="ASRock X570M PRO4,ASRock X570 Phantom Gaming X,Gigabyte X570 Aorus PRO,ASUS TUF Gaming X570-PLUS,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike,ASUS X570-E Gaming" values="53108,53097,53091,52953,52892,52772,52708" colors="blue,blue,red,blue,blue,blue,blue" height="500" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="ASRock X570M PRO4,ASRock X570 Phantom Gaming X,Gigabyte X570 Aorus PRO,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike,ASUS TUF Gaming X570-PLUS,ASUS X570-E Gaming" values="56207,56177,55888,55686,55418,55324,54587" colors="blue,blue,red,blue,blue,blue,blue" height="500" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASUS X570-E Gaming,MSI MEG X570 Godlike,ASRock X570 Phantom Gaming X,ASUS Crosshair VIII Hero,ASRock X570M PRO4,ASUS TUF Gaming X570-PLUS,Gigabyte X570 Aorus PRO" values="67.5,67.5,67.7,67.8,67.9,67.9,68" colors="blue,blue,blue,blue,blue,blue,red" height="400" min="0"] Vrlo dobra propusnost, pogotovo u prvom testu, ali je latencija najveća. No, ipak tu govorimo o malenim razlikama.

S cijenom od oko 2.100 kuna na domaćem i oko 250 € na Njemačkom tržištu, X570 AORUS PRO se nameće kao pametan izbor jer nudi vrlo dobru napojnu jedinicu, odlično hlađenje iste i dobar balans opreme. Jedino što joj zapravo fali je WiFi modul koji dolazi uz model X570 AORUS PRO WiFi koji je jasno nešto skuplji. Ploča ima dva M.2 socketa s hladnjacima, dovoljan broj USB i SATA konektora, solidnu audio jedinicu, podršku za 2-way Crossfire i SLI, te tih ventilator na čipsetu. Nije nakrcana RGB LED-icama, no svi koji vole blještavilo mogu spojiti dovoljno LED traka putem konektora. UEFI je unaprijeđen i vrlo dobar, softverska podrška solidna i ova je ploča lijepo zaokružen proizvod. Nameće se i kao nešto bolji izbor od malo jeftinije konkurentice iz Asusovog tabora - TUF Gaming X570-PLUS i to ponajprije zbog bolje napojne jedinice s moćnijim hladnjakom.
