Gigabyte X870E AERO X3D Wood recenzija

Gigabyte je u svoj X870E lineup matičnih ploča nedavno dodao novi model. AERO X3D Wood ploča je oplemenjena drvenim elementima. Drvo, kao prirodni materijal, je nešto što smo počeli sve češće viđati na kućištima, pa je prirodno i da ih slijede i druge komponente. Uz dva drvena elementa, ova ploča donosi i sivo-bijele elemente i PCB i zapravo donosi neku bezvremensku eleganciju.

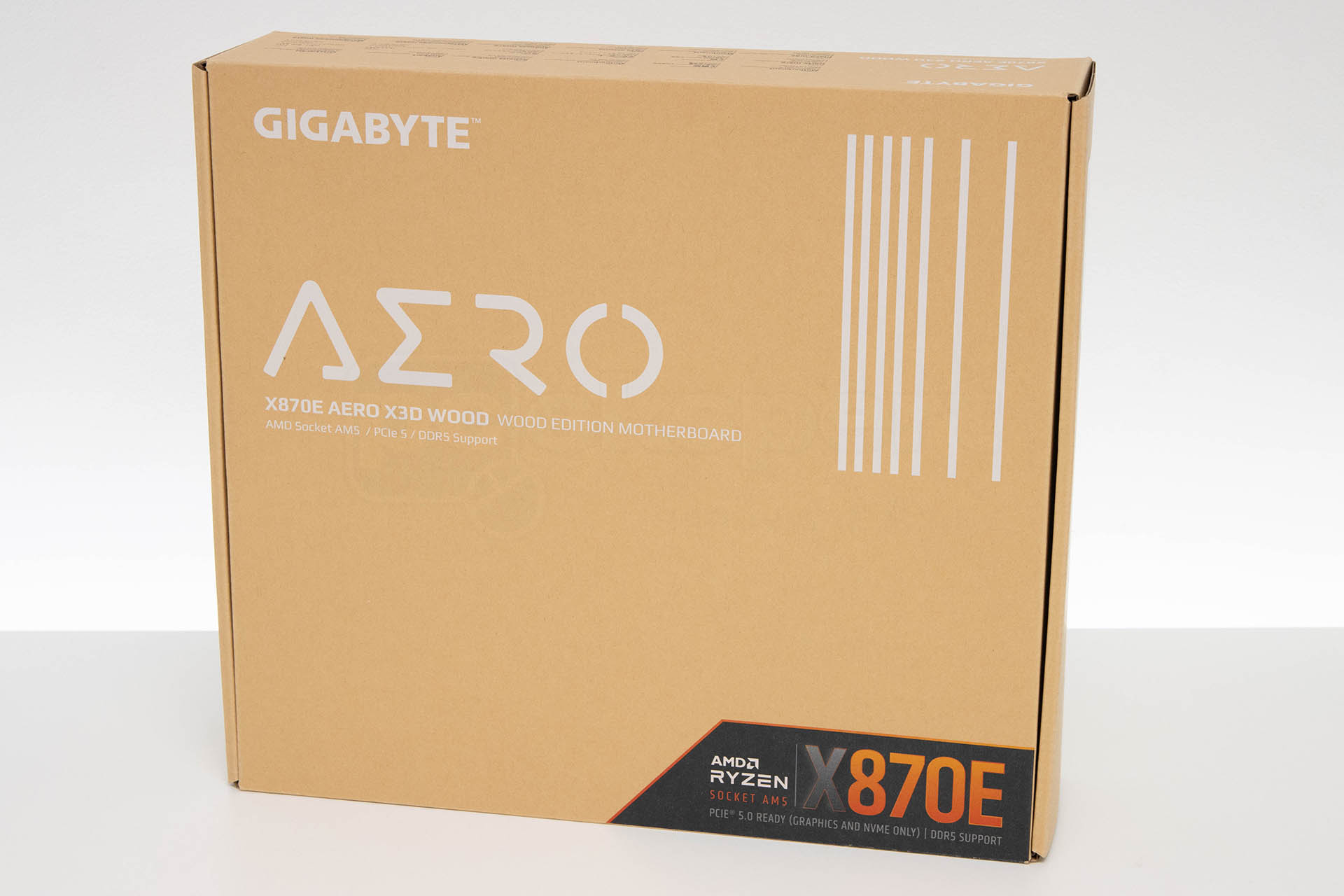

Prije tjedan dana smo objavili video otpakiranja ove ploče koja je donijela zaokret u dizajnu, kako same ploče tako i pakiranja. Kutija je vrlo jednostavna, drvenih tonova, bez fotografija i s minimalnom količinom informacija o proizvodu. Kutija se otvara na standardan način podizanjem gornjeg poklopca, a unutrašnjost je također slična svim ostalim Gigabyteovim pločama. Ploča je smještena u kartonsko ležište i zaštićena u antistatičkoj vrećici. Bundle nije naročito bogat, a sastoji se od WiFi antene, dva SATA kabela, Q konektora, nekoliko podložaka za M.2 slotove, zgodan aluminijski AERO privjesak za ključeve i uobičajena papirologija. Ništa prebogato, no sve što realno treba je tu.

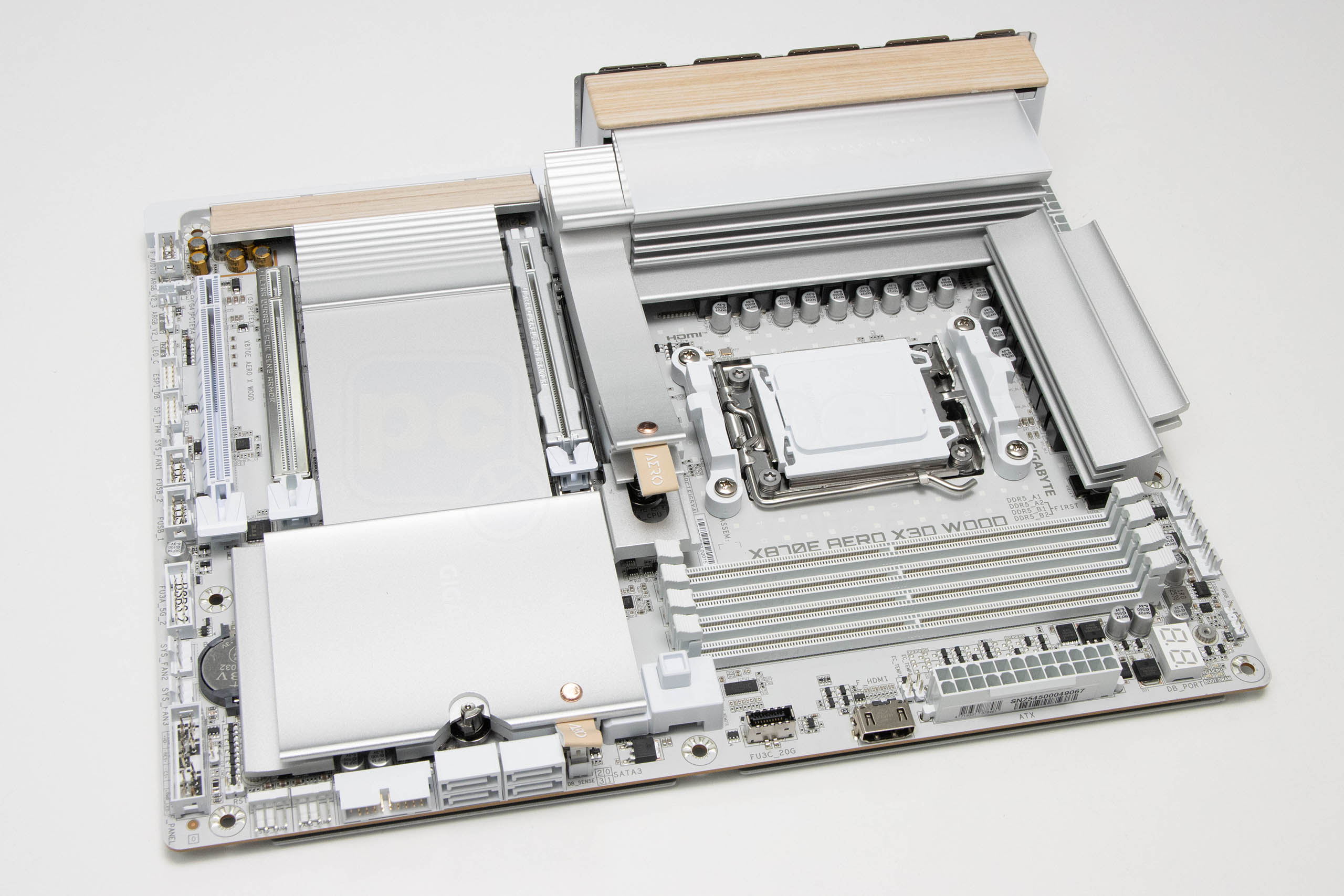

X870E AERO X3D Wood dizajnom podsjeća na ICE modele, uz naravno znatno unaprjeđenje nekih elemenata – barem kada su vizauli u pitanju. Tehnološki je ovdje ipak riječ o potpuno neovisnom modelu, kakav zapravo nije ni bio u ponudi modela s X870E čipsetom. Mješavina je to ploča s X870 i X870E čipsetima, a zašto je tako bit će jasnije kod layouta napojne jedinice. Bilo kako bilo, ploča sivih tonova, s bijelim elementima i drvenim umetcima nekom može djelovati malo neujednačena vizualno, no zapravo je puno ljepša uživo nego na slikama. Drvo joj daje toplinu, a novi dizajn hladnjaka s ručkicama za povlačenje veliku dozu elegancije. Ploča će se odlično uklopiti u bilo koji bijeli build, a pogotovo u kućišta s drvenim elementima kao što je recimo Fractalov North u bijeloj boji.

Svi su hladnjaci na ovoj ploči odlično dimenzionirani i prekrivaju velik dio PCB-a, ali osim rashladne funkcije imaju i onu estetsku pri čemu njihove blage krivulje stvaraju posebnu dozu elegancije. Posebno zanimljiv je pri tom hladnjak na prvom (gornjem) M.2 slotu, dok ostali prate tu estetiku. Layout ploče je dobro osmišljen, Gigabyte je ovdje slijedio principe sličnih X870/X870E modela i nema većih iznenađenja. Bilo da je riječ o činjenici da su svi konektori i headeri smješteni uz sam rub ploče, bilo da su neki od njih horizontalno orijentirani kako bi olakšali uređenje i provođenje kabela. Ploča je puna elemenata i nema previše slobodnog mjesta na bijelom PCB-u ali ne djeluje pretrpano i to je najbitnije.

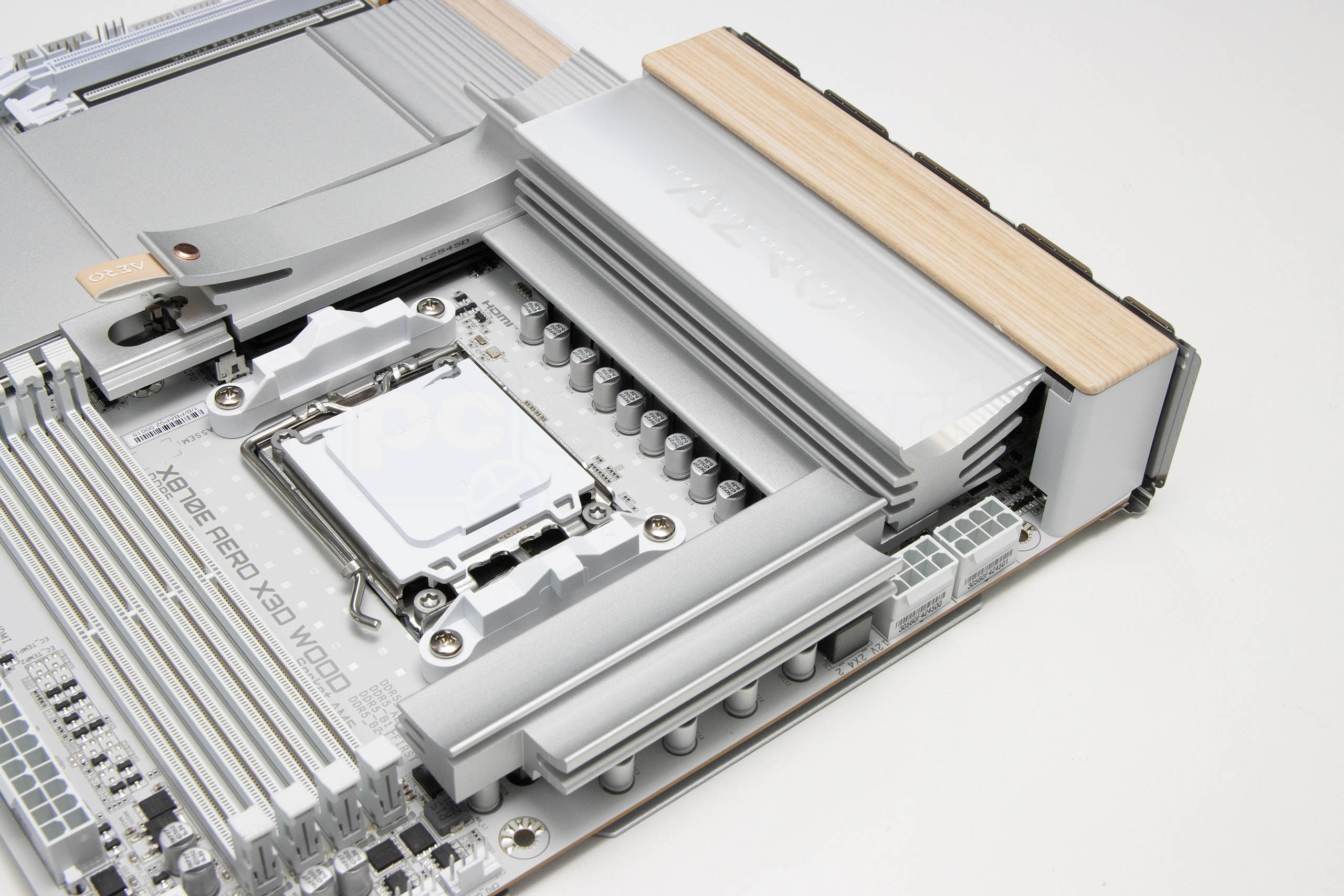

Oko AM5 socketa ima dovoljno mjesta za sve tipove hladnjaka, no naravno nekima bi mogli zasmetati veliki okolni hladnjaci. Danas se često pribjegava AIO rješenjima koje će svakako biti najelegantnije rješenje. Velikim hladnjacima kao što je to Noctua D15 G2 će stršati ventilatori iznad samog tijela hladnjaka i to je nešto s čime se treba pomiriti. Ono po čemu se ova ploča razlikuje od svih dosadašnjih X870E rješenja je VRM jedinica. Ima ukupno 20 faza (16 Vcore + 2 SoC + 2 Misc), no one su sve 60-amperske. Integrirani DrMos MOSFET-i su na drugim pločama minimalno 80-amperski pa je ovdje riječ o nešto slabijem rješenju. Ipak, i kao takvo je sasvim adekvatno za pogon i najjačih procesora što je ova ploča dokazala u testu i s Ryzenom 9 9950X3D. Hladnjaci ploče se nisu pretjerano zagrijavali, a VRM MOS temperatura nije prelazila 65°C.

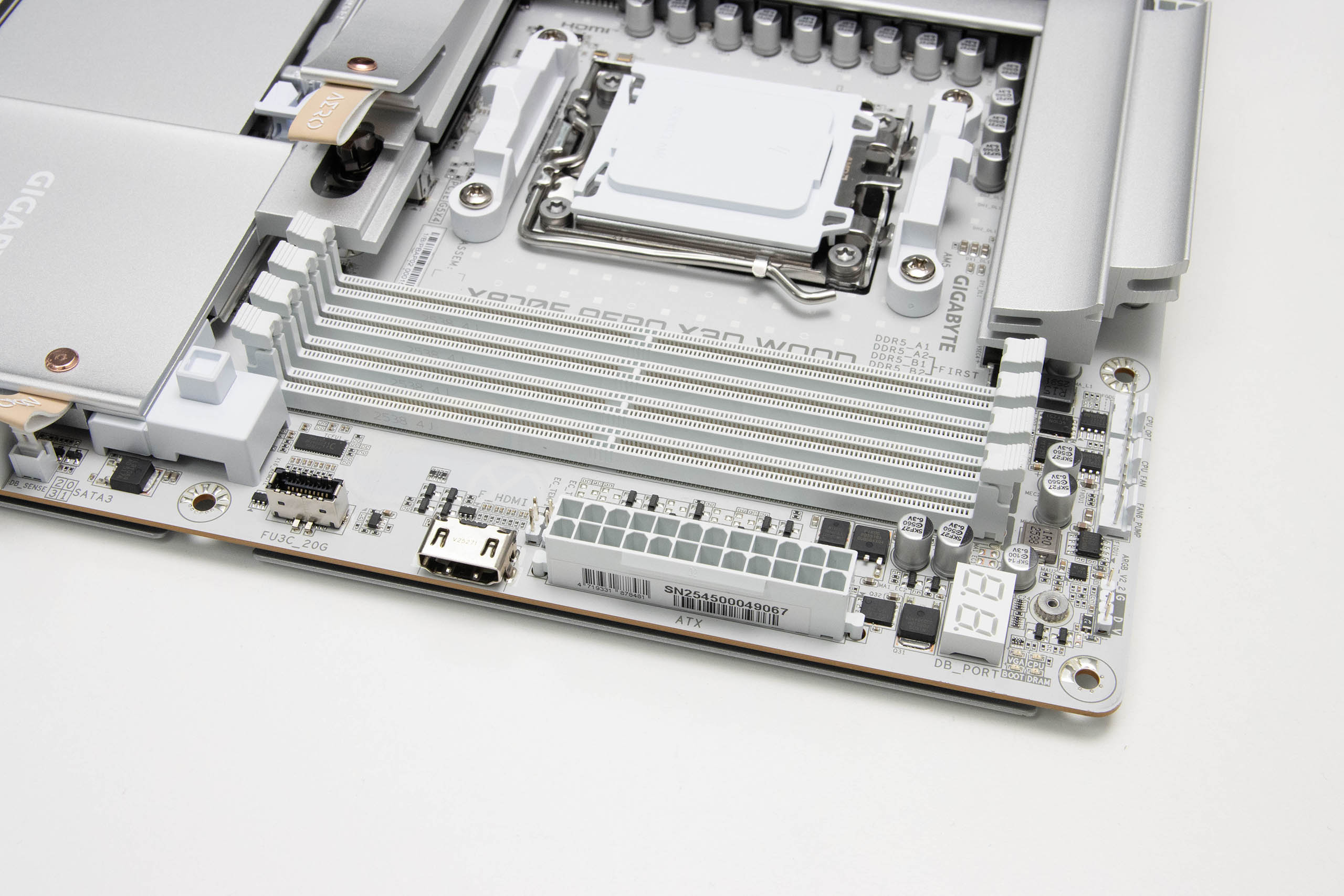

Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori i elementi. Tu je LED dijagnostika, a do nje se nalazi i POST dijagnostika s četiri malene LED-ice. Četiri DIMM slota (od čega su dva oklopljena), maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 9.000 MT/s, a i ovdje je kao i na ranijim X870E pločama korišten zaštitni sloj PCB-a za razdvajanje memorijskih vodova kako bi signal bio čišći, te su implementirane i daisy-chained rute za vodove. Ispod se 24-pinskog ATX konektora nalazi horizontalno postavljen postavljen front HDMI port za Gigabyteov dijagnostički monitor kojeg je moguće kupiti zasebno, a još južnije se nalazi i interni USB 3.2 Gen1 header. Na ovom se dijelu ploče nalaze i tri 4-pinska porta za ventilatore i vodene pumpe, te jedan ARGB LED header.

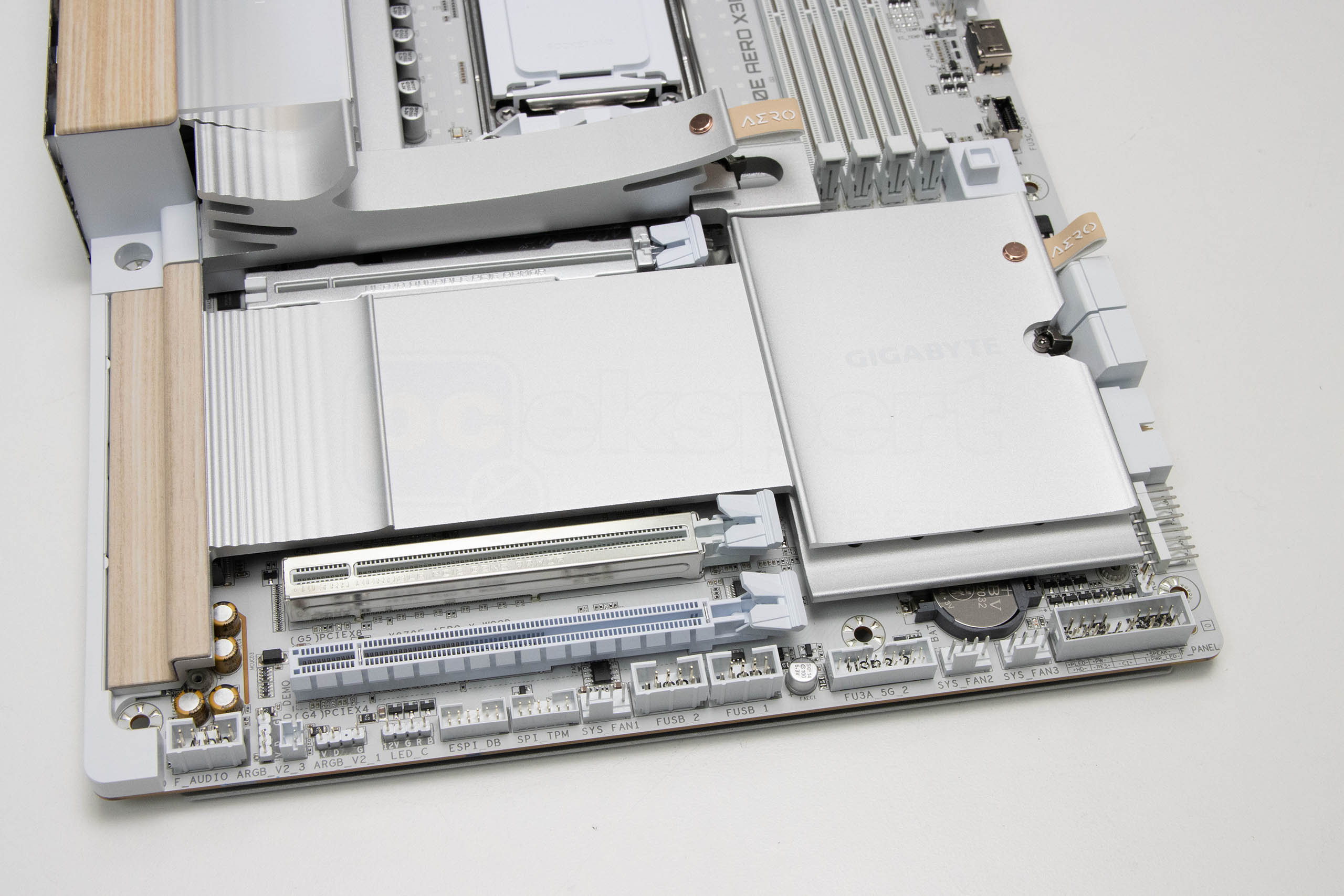

X870E Aorus Pro X3D ICE ima tri PCIe slota kao i Aorus Pro X3D ICE ploča, no ovdje su dva slota oklopljena. Prvi je PCIe 5.0 x16 slot, a ima i izbacivač za kartice koji se nalazi ispred DIMM slotova, dok je drugi također PCIe 5.0 x16 ali propusnosti x8. Ako ih oba popunimo radit će u x8 + x8 modu, a podržavaju samo grafičke kartice i NVMe SSD-e. Na dnu se ploče nalazi neoklopljeni PCIe x16 slot propusnosti 4.0 x4. Audio jedinica je djelomično skrivena ispod aluminijskog hladnjaka, a dobro je poznata s ranijih ploča. CODEC je Realtekov ALC1220 koji omogućava 7.1-kanalni HD audio, te je potpomognut s elektrolitskim audio kondenzatorima. Za ethernet vezu se brinu čak dva Realtekova 5-gigabitna LAN kontrolera. Vidimo kako je ova ploča u nekim detaljima i opremljenija od X3D ICE modela, te donosi dodatni LAN kontroler, kao i drugi oklopljeni PCIe slot. Ono što je izgubila kroz VRM jedinicu, nadoknađuje na polju opreme i cilja na drugačiji tip zahtjevnijeg korisnika.

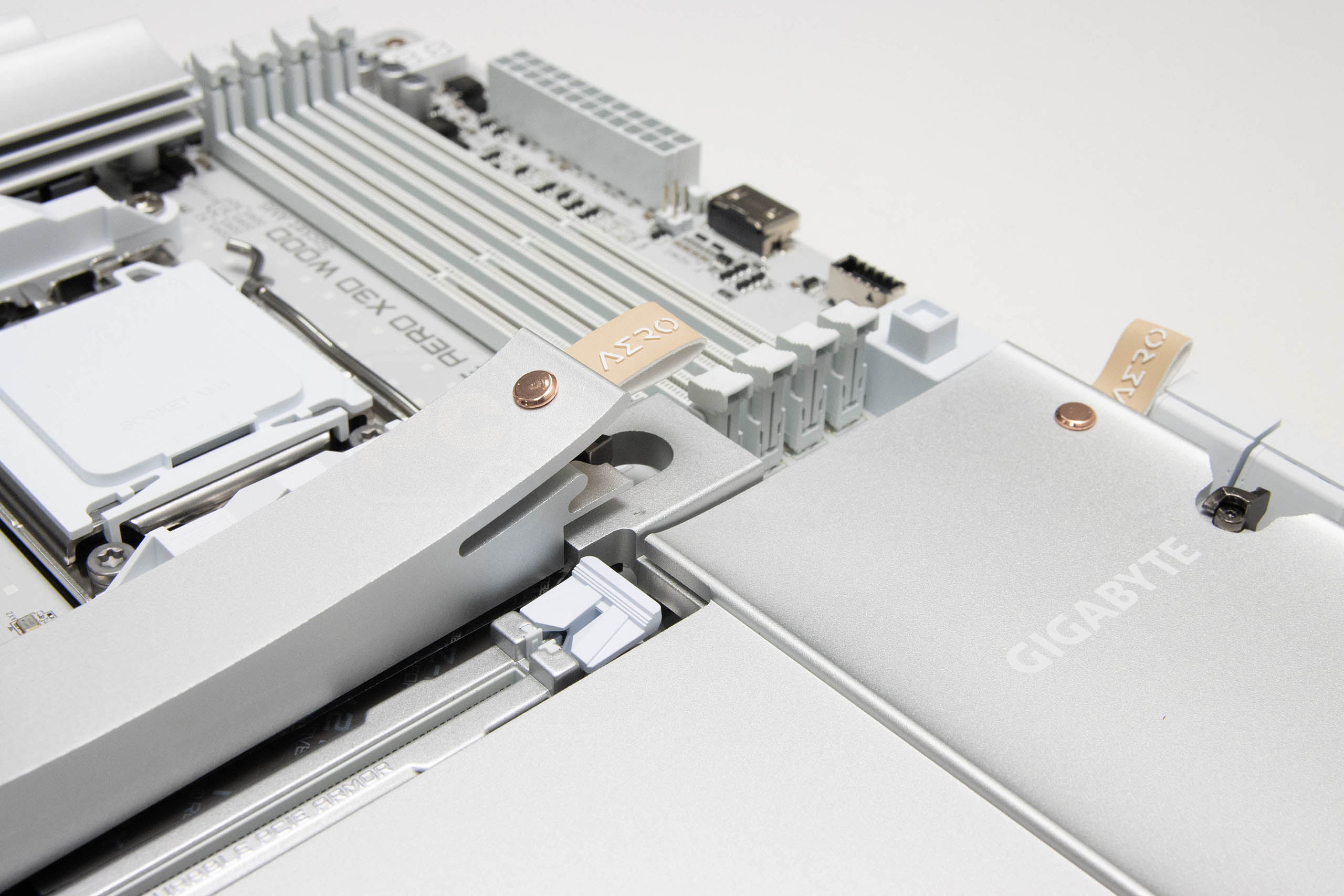

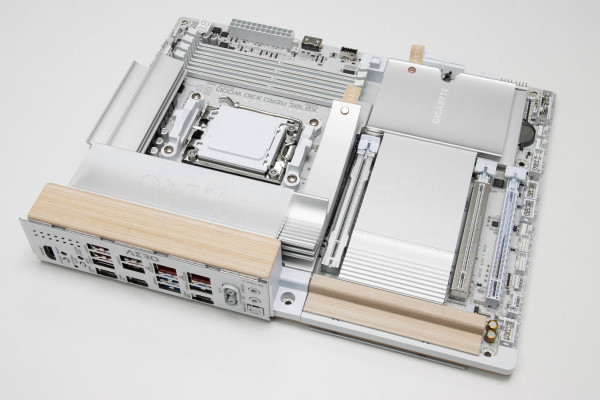

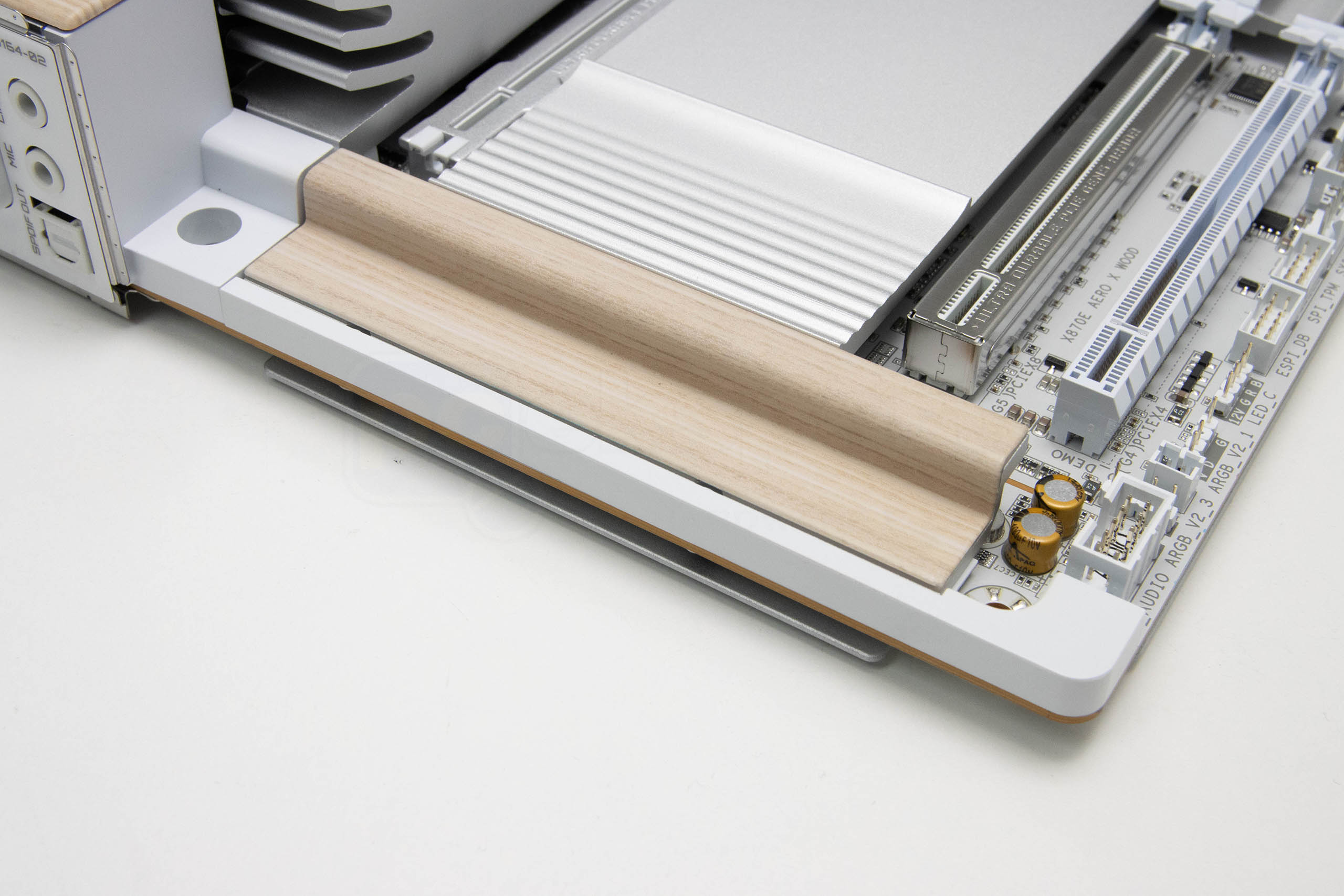

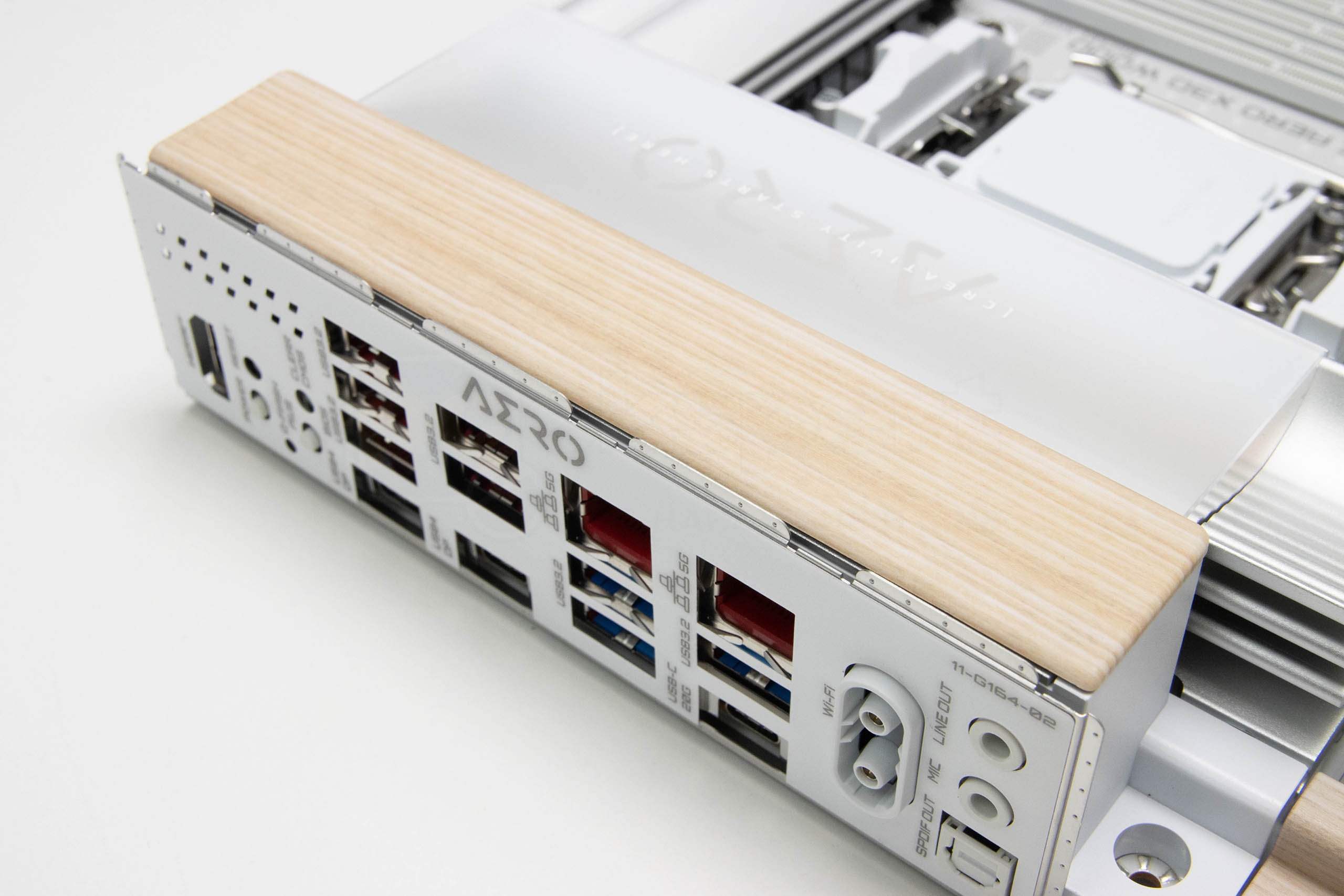

Na tri gornje slike i pobliže možemo vidjeti estetske detalje koji ovu ploču izdvajaju od svih ostalih. Gigabyte se potrudio i donio drvene elemente tzv. Zain estetike koji se lijepo uklapaju i nadovezuju na aluminijske i plastične. Prvi je element postavljen na gornji dio hladnjaka VRM-a koji služi i kao poklopac za stražnje I/O portove, a u nastavku drvenog dijela je plastični pokrov preko glavnog dijela hladnjaka na kojem se nalazi natpis Aero i koji je osvijetljen bijelim LED-icama. Drugi drveni umetak je i oblikovan, tj. prati konture aluminijskog hladnjaka te je vrlo elegantna nadopuna, a lijepo se uklapa i u bijelu plastiku koja natkriva taj dio ploče. Osim zanimljivo zakrivljenih aluminijskih hladnjaka koji podsjećaju na spojlere, izgled nadopunjuju i svijetlo smeđe meke kožne ručkice s Aero natpisima uz pomoć kojih lakše uklanjamo M.2 hladnjake. Oba hladnjaka drži i mehanizam, no ovako izvedene ručke djeluju vrlo elegantno.
