Gigabyte X870E Aorus Pro recenzija
Datum objave 30.09.2024 - Krešimir Matanović
X870E Aorus Pro - drugi dio
Na ploči se nalazi ukupno četiri M.2 slota za SSD-e. Gornji, onaj s najdebljim hladnjakom je M2A, podržava uređaje formata do 25110 po PCIe 5.0 x4 standardu s Ryzen 9000 serijom procesora. M2B i M2C slotove kao i prvi kontrolira CPU, a podržavaju uređaje formata do 22110 po PCIe 5.0 x4 standardu. Najniži M2D slot kontrolira čipset, a on podržava uređaje formata do 2210 po PCIe 4.0 x4 standardu.
Uz donji rub ploče su se smjestili svi uobičajeni headeri i konektori, pa su tu tri za LED dodatke, ESPI i SPI TPM headeri, interni USB 2.0 i USB 3.0 headeri, tri 4-pinska konektora za sistemske ventilatore i prednji panel.
Na donjoj se strani PCB-a nalazi ponešto elektronike, te AM5 donja ploča, kao i ploča koja pojačava strukturu PCIe slota grafičke kartice. Donja je strana PCB-a također kao i gornja prošarana sivim linijama Aorus dizajna.
Stražnji je I/O panel doživio promjene u odnosu na onaj na prethodnoj generaciji, a sastoji se od:
- 1 x Q-Flash Plus tipke
- 2 x USB 2.0/1.1 porta
- 1 x HDMI porta
- 4 x USB 3.2 Gen 1 porta
- 2 x USB4 USB Type-C porta (DisplayPort)
- 3 x USB 3.2 Gen 2 Type-A porta (crveni)
- 1 x RJ-45 porta
- 2 x konektora za antenu (2T2R)
- 1 x optičkog S/PDIF Out konektora
- 2 x audio jacka
Na ovom se dijelu nalazi integriran i Qualcommov Wi-Fi 7 modul QCNCM865. On jasno podržava 802.11be standard (i sve starije), a radi na tri pojasa – 2.4, 5 i 6 GHz te podržava 320 MHz kanale. Uz to, podržava i Bluetooth 5.3. Prijem antene je jako dobar i veza je brza i na etaži iznad bežičnog routera. Na ploči se nalaze i četiri SATA III porta, te HDMI utor za Gigabyteov dijagnostički monitor (Sensor Panel Link).
X870E kao što znamo donosi sustav dva čipseta, te ima više PCIe stazica što rezultira i s više bržih M.2 portova, više USB mogućnosti, te više SATA portova. Hladnjak dva čipseta je masivan, a i mora biti jer se oni dosta zagrijavaju.
IC termometrom smo zabilježili maksimalnu temperaturu od 56,5°C na gornjoj strani aluminijskog hladnjaka, što znači da su sami čipovi još topliji. I stvarno, pregledom HWiNFO loga smo utvrdili kako je maksimalna zabilježena temperatura na čipsetu 2 bila 72,8°C, a na čipsetu 1 nešto nižih 70,1°C.
Na ploči se nalazi ukupno osam PWM/DC 4-pinskih konektora koji se svi mogu kontrolirati putem Smart Fan 6 aplikacije, ili unutar UEFI sučelja. Ploča je sazdana na Ultra Durable principima koje Gigabyte koristi već dugo vremena, a u to ulaze pojačani PCIe slot koji podnosi deset puta više opterećenja od običnog, ima unutarnju gumenu podlogu koja štiti PCB grafičke kartice od potencijalnog oštećenja, a kontakti su napravljeni od legure cinka za efikasniju EMI zaštitu. Tu je i M.2 UD Slot PG5 koji je također pojačane strukture, a ima i SMD tehnologiju za smanjenje degradacije signala. I memorijski slotovi su pojačani (no samo dva), te također imaju SMD tehnologiju. U ostale UD tehnologije spadaju i pojačani pinovi na EPS konektorima, kao i PCIe Armour koji se nalazi s donje strane ploče za dodatno pojačanje PCIe x16 slota.

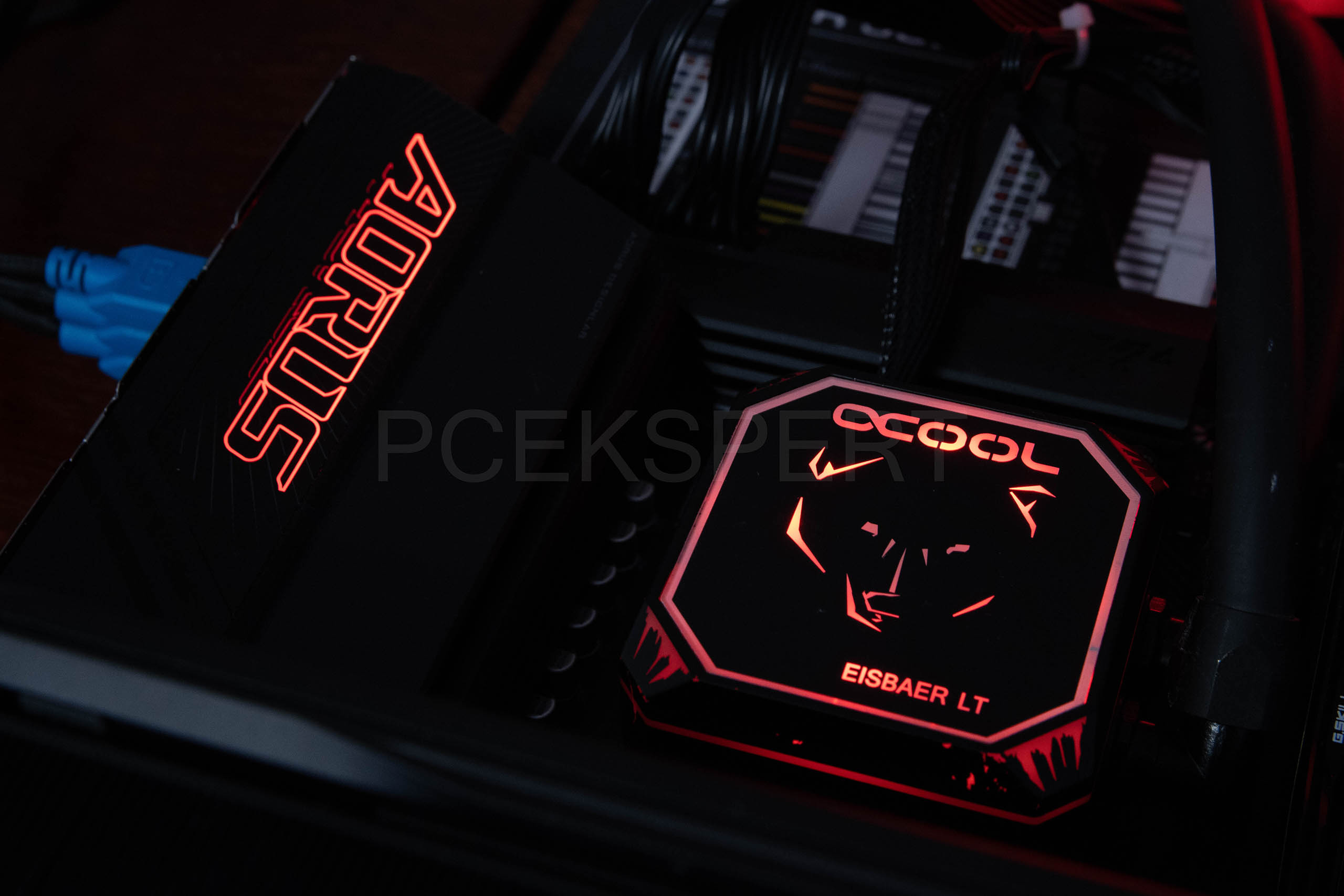

Osvjetljenje ploče dolazi u dvije zone – osvijetljeni Aorus natpis na aluminijskom hladnjaku, te ARGB LED-ice koje se nalaze ispod hladnjaka čipseta. Gigabyte nije pretjerivao s rasvjetom ploče i to nam se sviđa. Svime, što uključuje i tri ARGB Gen2 headera i jedan klasični RGB LED header, kontroliramo uz pomoć GCC-a i RGB Fusiona.

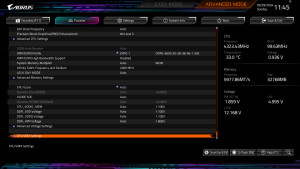

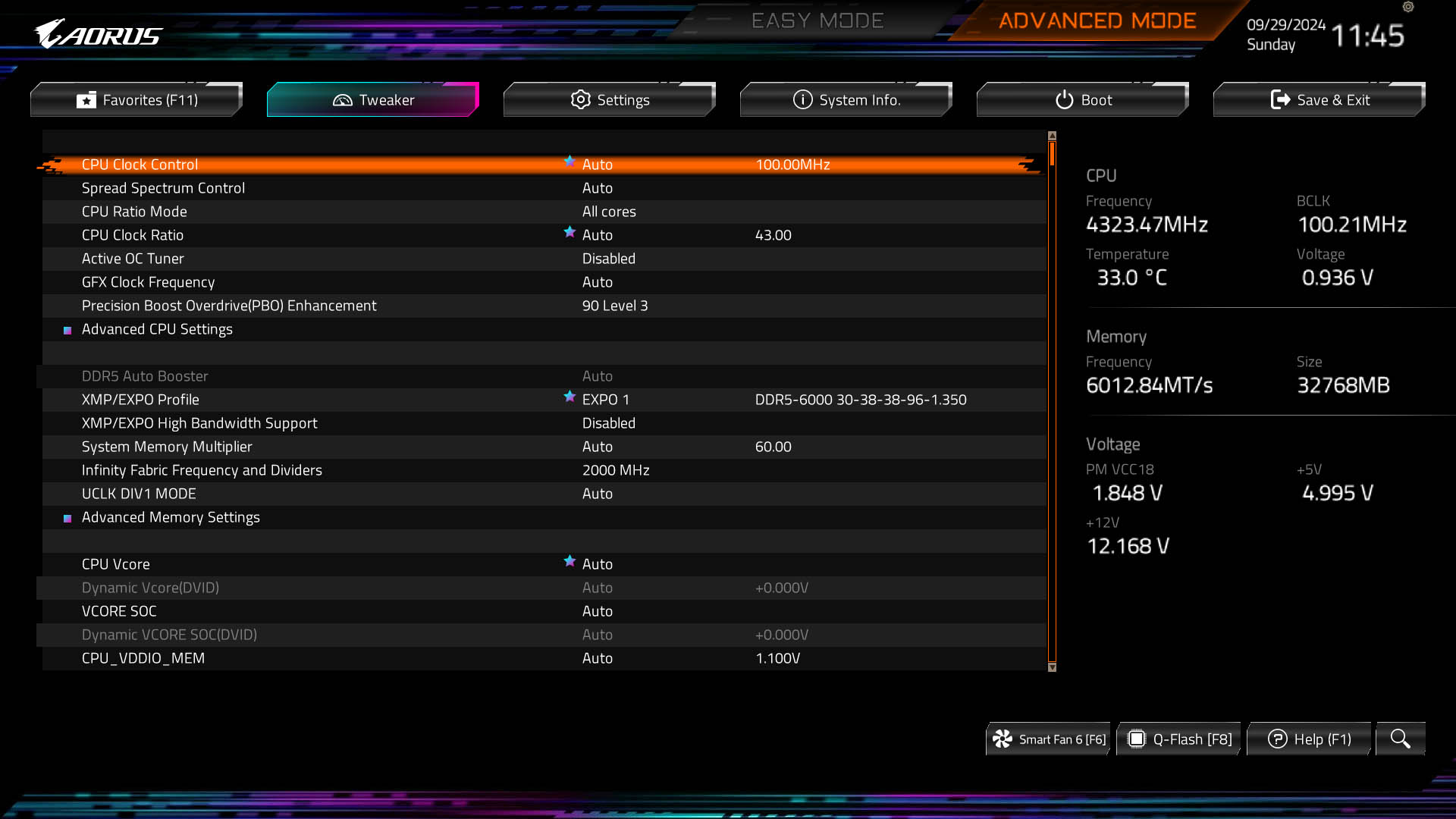

UEFI sučelje je kao i do sada, a Gigabyte je uveo mogućnost promjene tema, tj. izgleda sučelja. Advanced sučelje se sastoji od Favorites, Tweaker, Settings, System Info, Boot i Save&Exit menija, dok je ono Easy Mod kombiniralo sve na jednoj strani. Nama je Tweaker jasno najzanimljiviji koji nudi mnoštvo opcija za podešavanje u radu procesora, memorije i napojne jedinice ploče.
Rasvjetu kao i sve ostalo vezano za ploču kontroliramo putem Gigabyte Control Center aplikacije koja nudi opcije poput RGB Fusiona, Performance ali i Fan Control. Softver je još uvijek miljama od Asusovog, no ipak sve solidno funkcionira. Gigabyte nudi i cFosSpeed aplikaciju za nadzor i kontrolu mrežnog prometa, a partner su i s HWiNFO kompanijom koja proizvodi softver za nadzor parametara rada računala.
