Gigabyte Z170X Gaming 3 & Gaming 7 – brzi test

Gigabyte kao što znamo svoje ploče dijeli u tri serije - Ultra Durable, G1 Gaming i Overclocking. Nakon testa najjače Gaming G1 ploče, u lab su nam pristigle još dvije iz Gaming serije - 3 i 7. Osim njih, Gigabyte u ponudi za europsko tržište još ima i G1.Sniper Z170, Gaming 5 te Gaming GT. Gaming serija, kako joj i ime sugerira namijenjena je igračima, kojima je bitna kvaliteta izrade, stabilnost u radu, podrška za multi-GPU, kvalitetan zvučni podsistem, kao i kvalitetna mrežna povezivost. I upravo bi ovaj Gaming 3 model, s kojim otvaramo, trebao biti najčešći izbor domaćih kupaca jer nudi dobar omjer cijene i opreme.

Uz samu ploču, Gigabyte kupce mami s bonus kodovima za WoT igrače (T-25 tenk, garage slot i sedam dana premium account-a), kao i Invite kod za nove igrače (Pz.Kpfw. S35 739 (f),garage slot, sedam dana premiuma i 1500 zlata). Uz to, ostatak bundlea nije naročito bogat pa tu nalazimo I/O zaštitu, četiri SATA kabela, upute, medij s upravljačkim programima i aplikacijama, G konektor te jedan 2-way SLI konektor.

Dizajn ploča Gaming serije malo podsjeća na Asusovu ROG seriju, s crnim PCB-om i crvenim te crnim elementima na njemu. Jedino jači modeli malo odskaču zbog elemenata od bijele plastike, koji su na trici izostavljeni. Ploča je ATX formata i dimenzija 30.5 x 23.5 cm, što znači kako ima dovoljno mjesta za mnoštvo opreme i za lijepi raspored komponenata, tj. layout. I tako i jest, Gigabyteovi su se inženjeri potrudili sve rasporediti na logičan način kako ne bi došlo do konflikata. Pohvaljujemo svakako i odmicanje prvog PCIe x16 slota dalje od socketa kako grafičke kartice ne bi dolazile u kontakt s velikim hladnjacima, a u prostoru između su smjestili jedan PCIe x1 te jedan od M.2 socketa. Hladnjaka su dva na VRM dijelu, te jedan na Z170 čipsetu. Dovoljno su masivni i u radu se ne zagrijavaju previše, sve dok ne krenemo overclockirati.

Ploča donosi digitalno kontroliranu napojnu jedinicu 6 + 1 konfiguracije faza. VRM je dovoljno robustan za overclocking na zraku i vodi i za najjače Skylake procesore. Između VRM-a i stražnjih I/O portova se nalazi i Intelov USB 3.1 kontroler koji koristi dvije PCIe Gen3 stazice za brzine transfera do 10 Gbps i to putem jednog Type A i jednog Type C konektora koji se nalaze na stražnjem I/O portu. Oko LGA1151 socketa se nalazi dovoljno mjesta za sve tipove hladnjaka, a i memorijski slotovi su na propisnoj udaljenosti. Ploča prima maksimalno 64 GB DDR4 memorije maksimalne brzine 3466 MHz pri overclockingu. Na rubnom dijelu ploče nalazimo dva interna USB 3.0 konektora te uobičajeni ATX konektor.

Na donjem lijevom dijelu ploče se nalazi odvojena audio jedinica sa dokazanim ALC1150 7.1 HD codec-om kao centralnim elementom koji ostvaruje 115 dB SNR pri reprodukciji, te 104 dB SNR pri snimalnju zvuka. Tu je i jedno izmjenjivo Ti Burr Brown OPA2134 operacijsko pojačalo,  tzv. Gain Boost prekidači (standardni 2.5x mod pojačanja i 6x mod koji je idealan za zvučnike i slušalice visoke impedancije), te Nichiconovi audio kondenzatori. Uz audio jedinicu se vežu i USB DAC-UP izlazi koji daju struju nižeg šuma za eksterne DAC uređaje. Mrežna kartica je poznata Qualcommova Killer E2200 koja po proizvođačevim tvrdnjama nudi bolje performanse za online igranje i multimediju (prioritiziranje prometa). Nadalje se tu nalaze tri PCIe x1 utora, tri PCIe x16 utora (prvi x16, drugi x8 i treći x4) s podrškom za 2-way SLI i 3-way Crossfire multi GPU rješenja. Na socketima se nalazi metalna zaštita koja ih čini čvršćima i otpornijima zbog sve većih i težih grafičkih kartica. Između njih se nalaze dva M.2 socketa za uređaje dužine do 80 mm s RAID podrškom (2 x 32Gbps). Tik do gornjeg M.2 socketa se nalazi i generator takta koji je prilagođen Base clock overclockingu te nudi promjenu frekvencije od 90 pa do 500 MHz.

Na desnoj se strani ploče nalaze tri SATA Express konektora koji naravno nude šest zasebnih SATA 6.0 Gbps konektora (RAID 0, 1, 5 i 10). Na tom dijelu se nalaze i uobičajeni konektori (F_Panel, TPM, 2x USB 2.0, COM), ali i baterija te dva BIOS čipa. Z170 čipset je jasno skriven ispod hladnjaka.

Na stražnjem se I/O panelu nalazi jedan PS/2 combo port, po jedan VGA, DVI i HDMI video port, jedan USB 3.1 Type C port, jedan USB 3.1 Type A port (crveni), tri USB 3.0 porta, dva USB 2.0 porta, jedan RJ-45 port te set audio izlaza i ulaza. Kada smo kod zvuka, recimo i kako uz ploču dolazi i Sound Blaster X-Fi MB3 softver. Uz to tu je i standardni APP center sa Easy Tuneom, Cloud Stationom, @BIOS-om, Ambient LED-om, Auto Green-om itd. UEFI sučelje je identičnog rasporeda i izgleda kao i kod G1 ploče s tek nešto manje opcija - poglavito onih za overclocking. Ploča tako nudi neke automatske opcije za lakši overclocking i tu se bez problema i početnici mogu snaći te natjerati svoje 6600K ili 6700K na 4.4 ili 4.5 GHz. Za više će biti potrebno malo više znanja. Ono što smo mi primijetili je kako dolazi do velike razlike između odabranog i stvarnog napona na procesoru (Vcore), pa je tako za održavanje stabilnih 1.3V na procesoru potrebno u BIOS-u tu vrijednost podesiti na oko 1.4V. Tome je djelomični krivac i nedostatak više opcija na Loadline kalibraciji, gdje su one najviše vrijednosti koje primjerice ima G1 ovdje izostavljane. No, pad napona smo primijetili i kod G1. Stoga nas baš zanima kako će se ponašati overclocking modeli Gigabyteovih ploča. Ipak, sve u svemu ovo je vrlo sposobna ploča po pitanju overclockinga, samo je potrebno naučiti kako točno radi i prilagoditi se tome.

Gaming 7 je malo ozbiljnija i skuplja ploča koja donosi malo više prestiža svome vlasniku. Naravno, vlasnik će prije kupovine i pogledati koje su točno razlike između primjerice 3, 5 i 7 modela te vidjeti što mu od svega treba a bez čega može. Gaming 7 je šminkerska ploča, baš kao i G1, te donosi plastične bijele pokrove za stražnji I/O panel, te audio jedinicu. No to nisu jedine razlike i s njima ćemo vas upoznati u daljnjem tekstu.

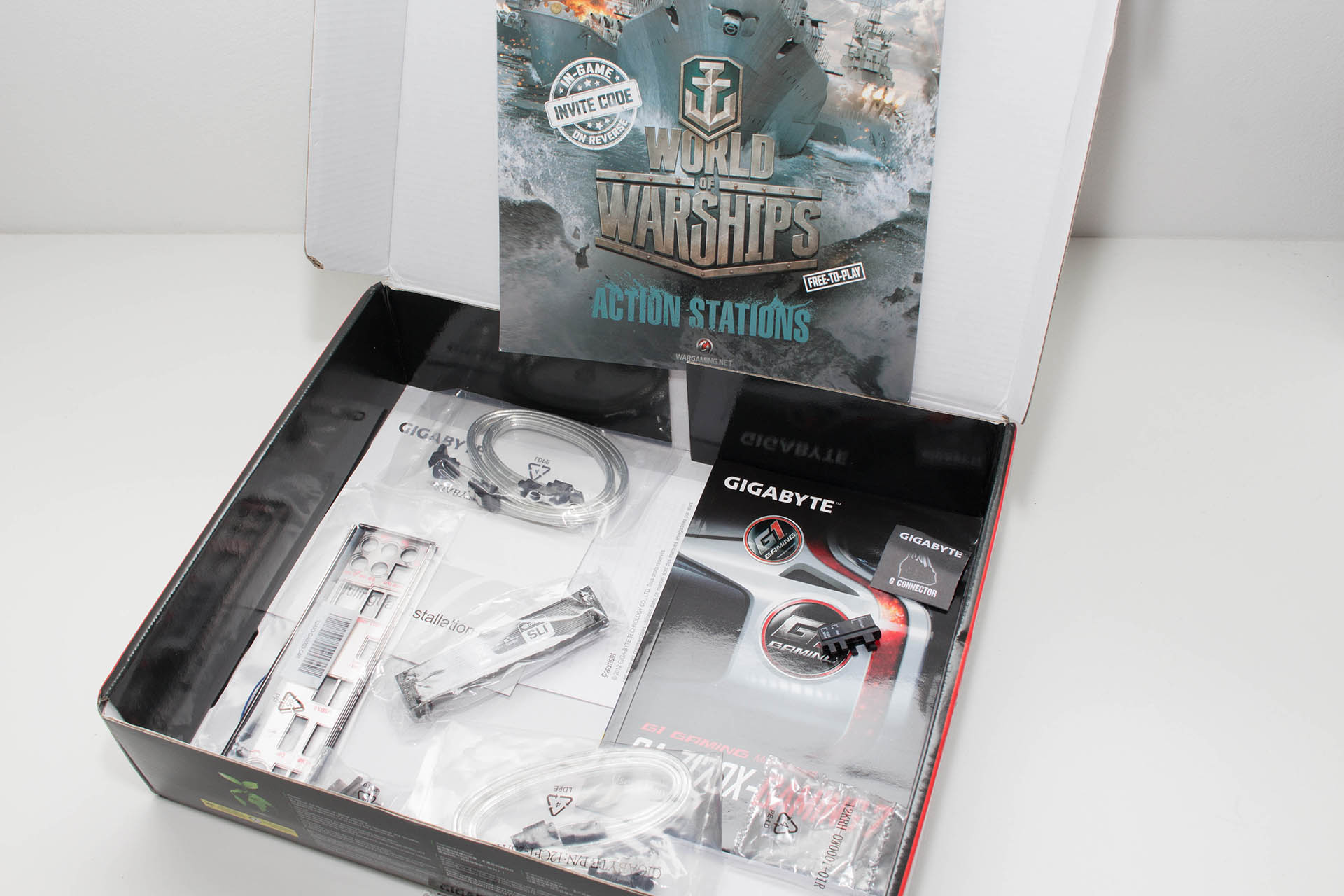

Uz Gaming 7 je Gigabyte odlučio dati i nešto malo bogatiji bundle. Tako tu imamo Invite kod za nove igrače za World of Warships igru uz kojeg se dobiva Diana Russian Premium Cruiser, jedan Port slot, sedam dana Premium account-a i 500 signalnih zastavica. Osim toga, u kutiji se nalaze i iscrpne korisničke upute, upute za brzu instalaciju, zatim disk s upravljačkim programima i aplikacijama, četiri SATA kabela, jedan 2-way SLI konektor, zaštita za stražnji I/O koja je osvijetljena, jedan G konektor i jedno pakiranje čepića koji štite portove na stražnjem I/O-u od prašine.

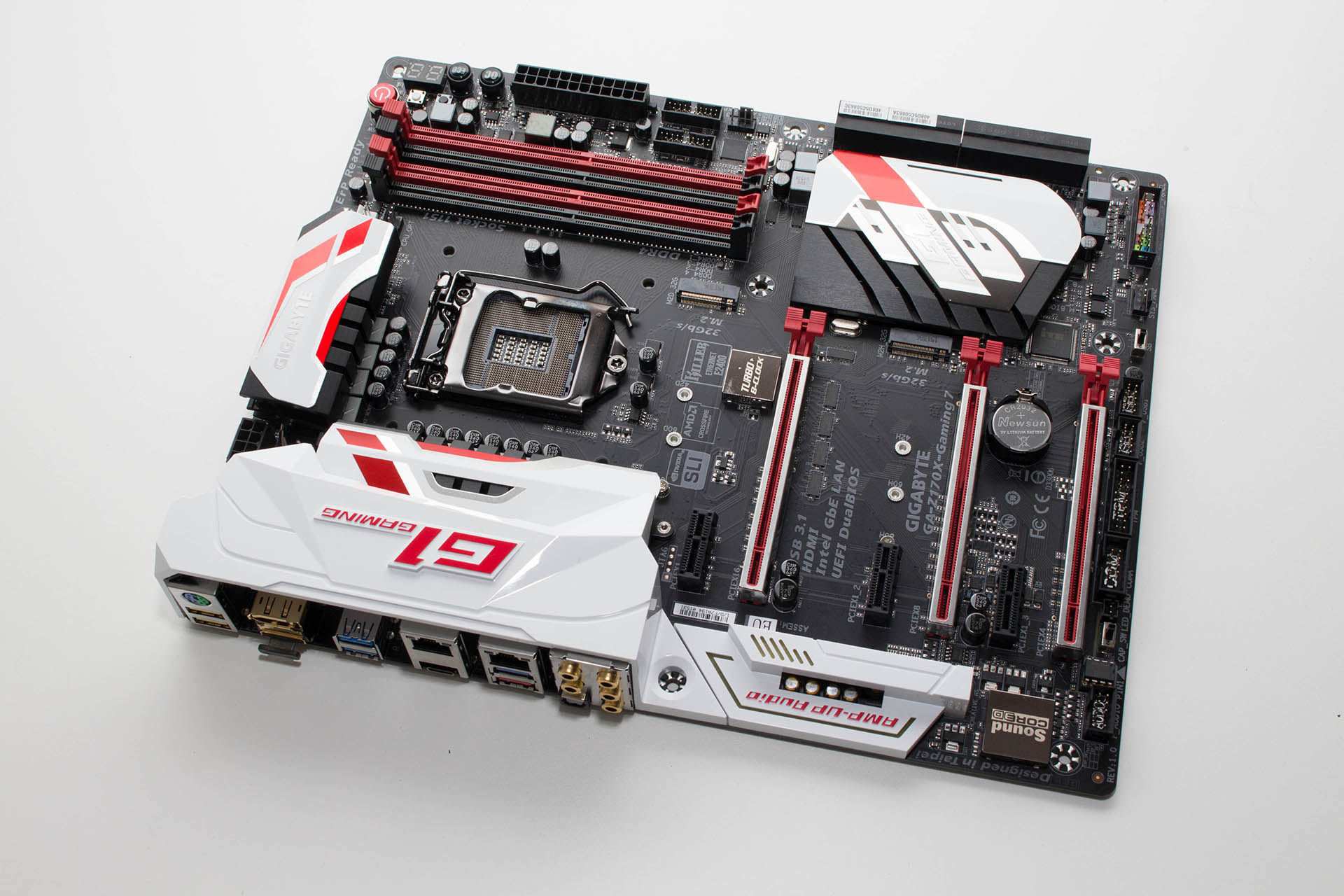

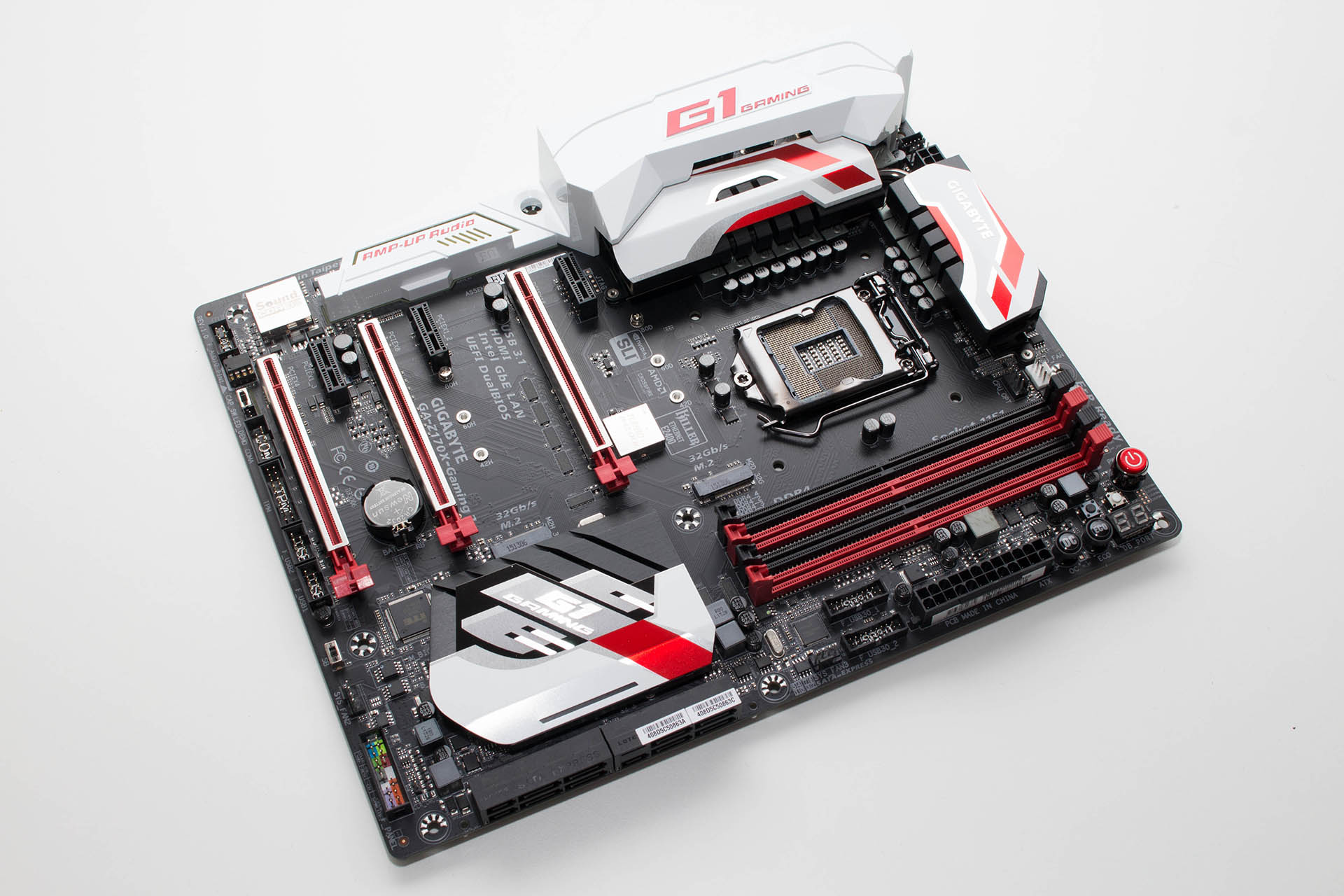

Gaming 7 donosi malo šminkerskiji izgled u odnosu na Gaming 3, koji je po uzoru na G1. Tome su zaslužni bijeli pokrovi na stražnjem I/O-u i audio jedinici, te oni na sva tri hladnjaka. Ploča je i nešto veća od 3 modela, pa mjeri istih 30.5 cm u dužinu ali malo je šira sa 24.4 cm. To znači kako ima i malo više mjesta za malo više opreme. Hladnjaci su aluminijski, s bijelim pokrovom, i svoj posao odrađuju vrlo solidno. Dva na VRM-u su povezana i niklanom toplovodnom cijevi za efikasniju izmjenu topline. Layout ploče je generalno vrlo dobar i ovdje su se primijenila ista pravila kao i kod Gaming 3 modela.

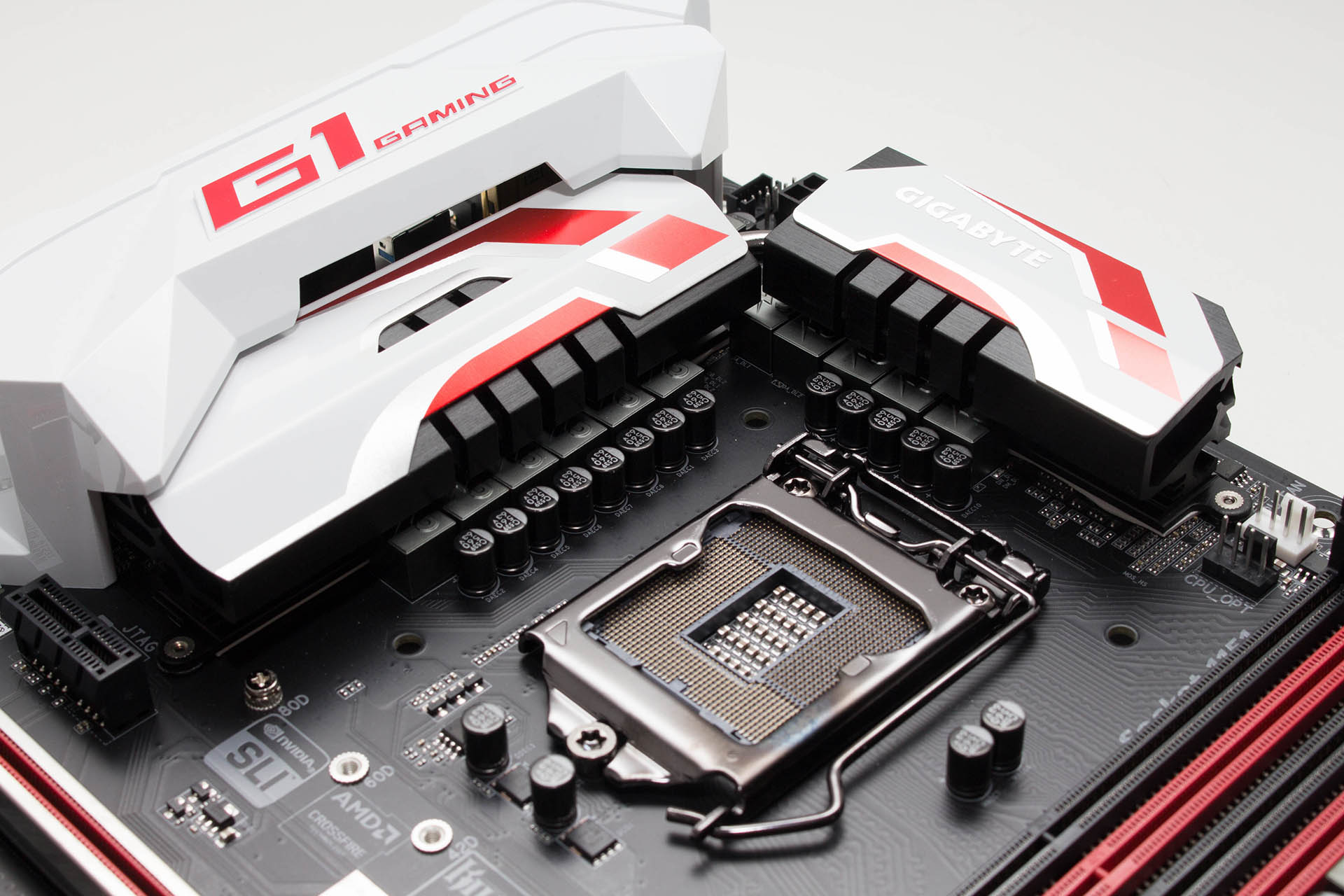

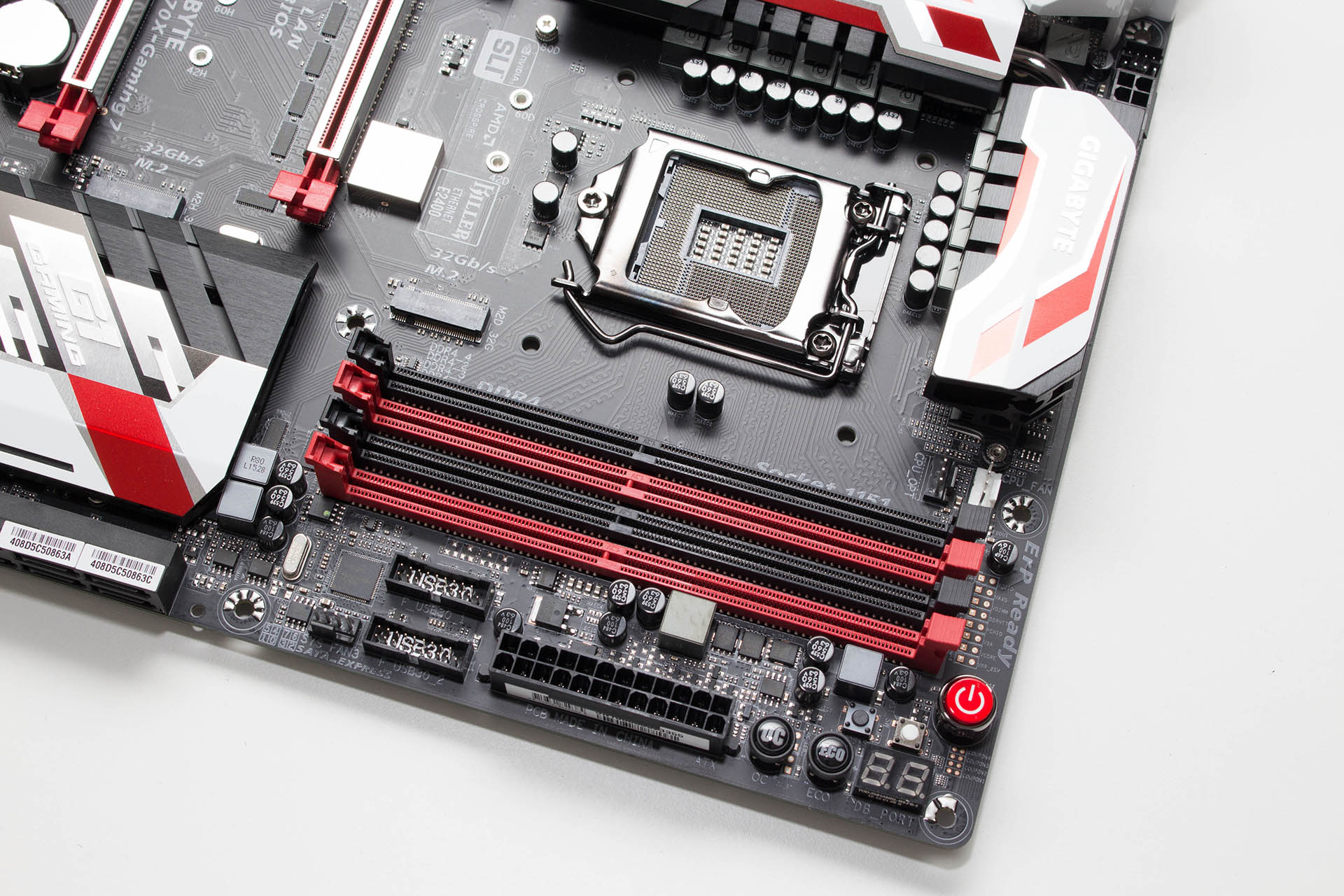

Napojjna jedinica i prostor do stražnjeg I/O-a su ovdje malo skriveni, no ono što možemo odmah primijetiti je da se ovdje nalazi više faza nego kod trice. Kontrola 10+1 fazne napojne jedinice je opet digitalna, ali s obzirom da je riječ o istom kontroleru, ni ovdje se ne nudi bolja LLC kontrola kao kod G1. Unatoč povišenim hladnjacima, mjesta oko socketa je dovoljno za sve tipove hladnjaka, a oni najdeblji neće smetati grafičkoj kartici jer je PCIe slot dovoljno odmaknut. Memorijski slotovi primaju istih 64 GB DDR4 RAM-a, no ova ploča podržava više OC množitelje pa brzina raste na 3866 MHz. Između slotova i ruba ploče se nalaze USB 3.0 interni konektori, ATX konektor, ali i ono čega na trici nema - LED dijagnostika, Power, Reset, OC i ECO tipke te mjerne točke napona. Malo je dakle sedmica orijentirana više ka overclockerima, koji to naravno vole raditi na stolu ili kakvom bench kućištu.

Audio jedinica je naravno na zasebnom dijelu PCB-a. Riječ je ovaj put o Creative-ovom Sound Core 3D čipu potpomognutom sa izmjenjivim OPA2134 operacijskim pojačalom, Nichiconovim MUSE MW audio kondenzatorima, Gain Boost prekidaču (2.5x i 6x) i pozlaćenim audio izlazima na stražnjem I/O panelu. Rezultat svega je kvalitetan zvuk u dobre slušalice ili zvučnike, no s nekakvim prosječnim setom zvučnika (čak i s našim Cambridge  Soundworks sistemom) ne osjeti se razlika između rješenja na trici i ovoga na sedmici. Za mrežu su ovdje zadužena dva kontrolera - Killer E2400 i Intelovo standardno I219-V rješenje, no teaming nažalost nije podržan.

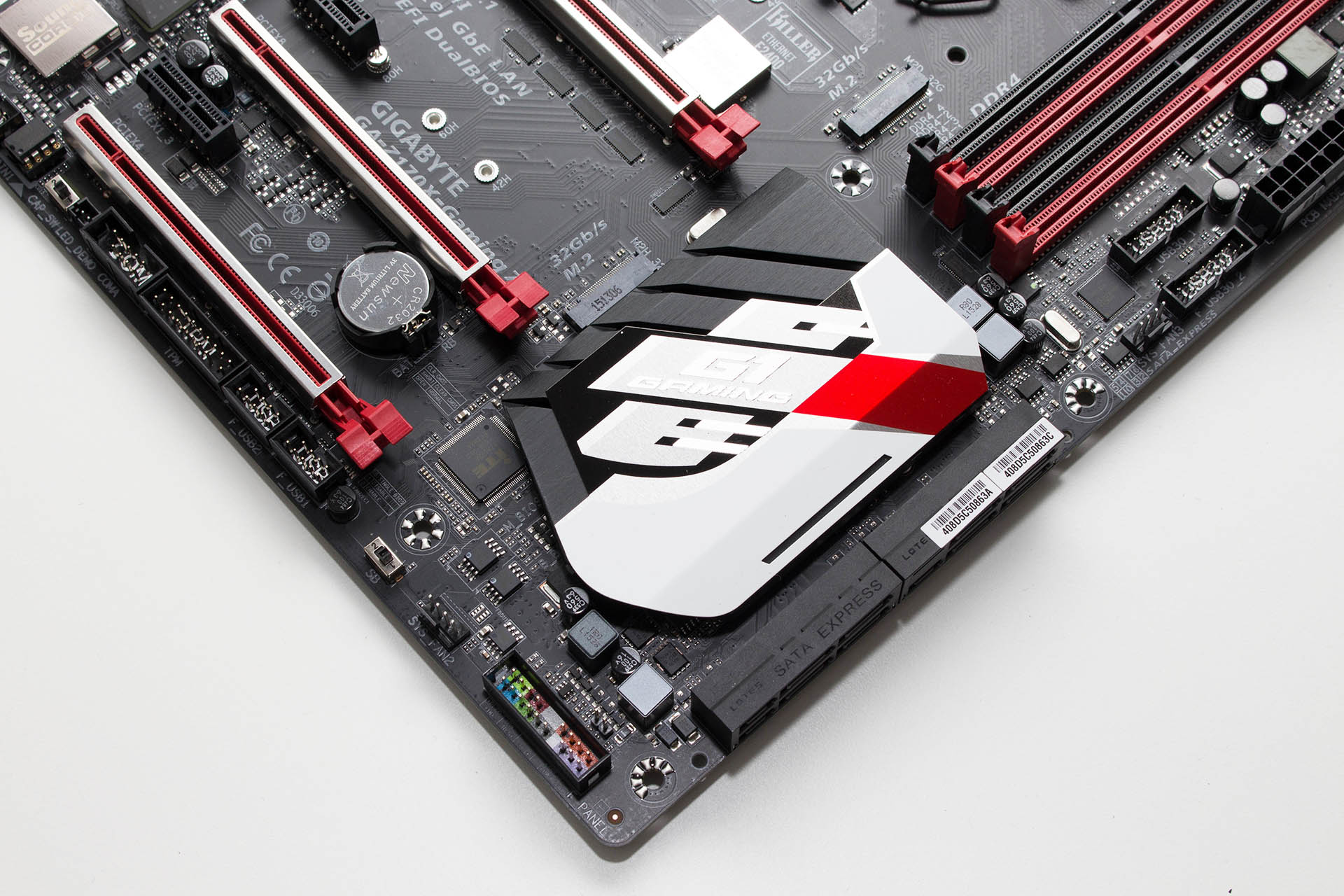

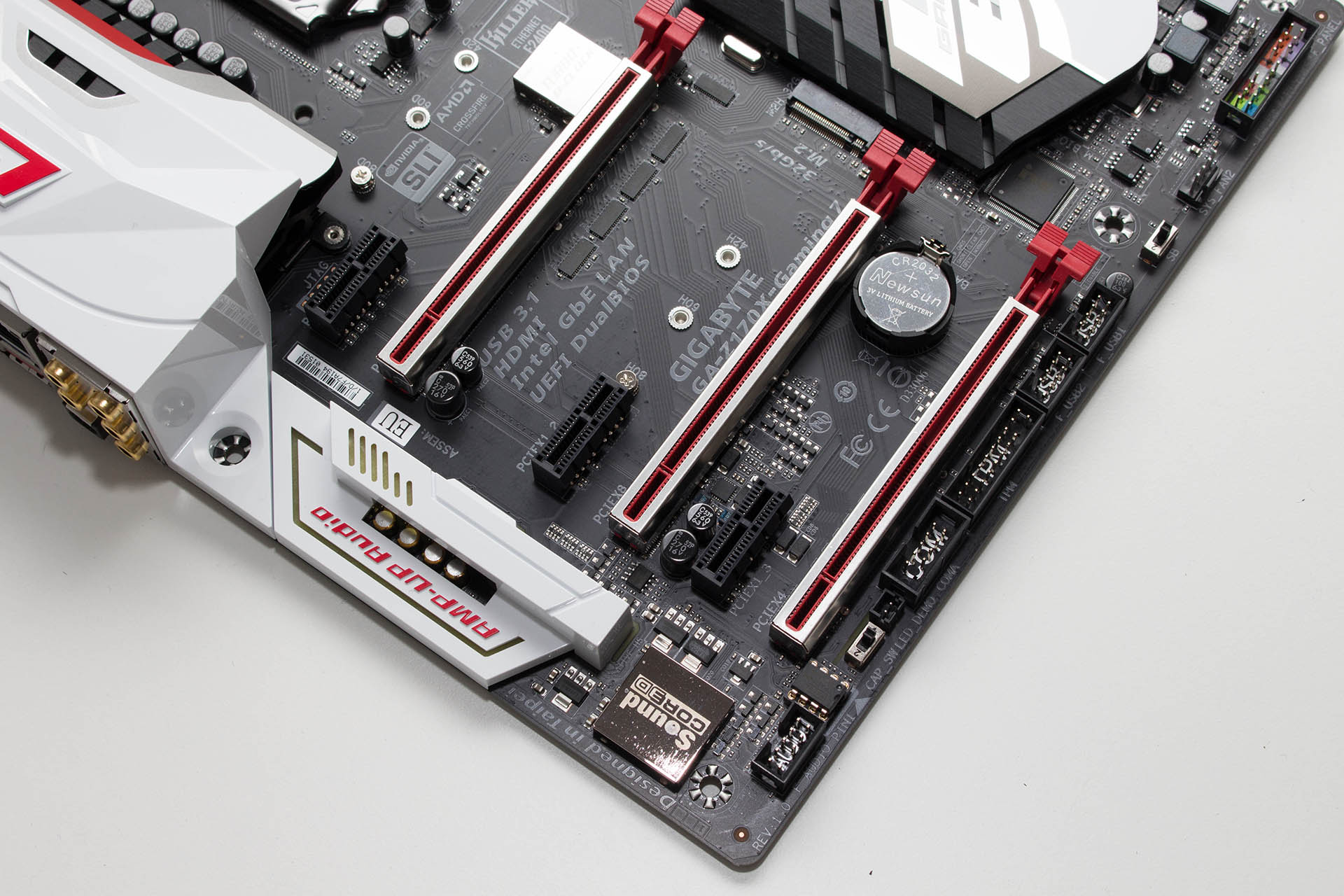

Ploča ima tri PCIe x16 utora od čega prvi radi na x16, drugi na x8 a treći na x4 brzini te ujedno dijeli resurse i sa drugim M.2 Socketom. Multi GPU podrška je dakle ista kao i na trici - 3-way CFX i 2-way SLI. Osim toga tu su još i tri PCIe x1 slota, te dva M.2 Socket 3 brzine 32 Gbps sa RAID podrškom. Donji dio ploče sadrži F_Audio konektor, COM port, TPA konektor, 2x USB 2.0 konektora, tipku za odabir BIOS-a (dual BIOS), F_Panel konektor, bateriju i ispod hladnjaka skriven Z170 čip. Na skroz desnoj strani se nalaze tri SATA Express konektora koji sadrže šest SATA 6 Gbps konektora te još dodatna dva SATA 6 Gbps konektora koje osigurava dodatni ASMedijin ASM1061 kontroler.

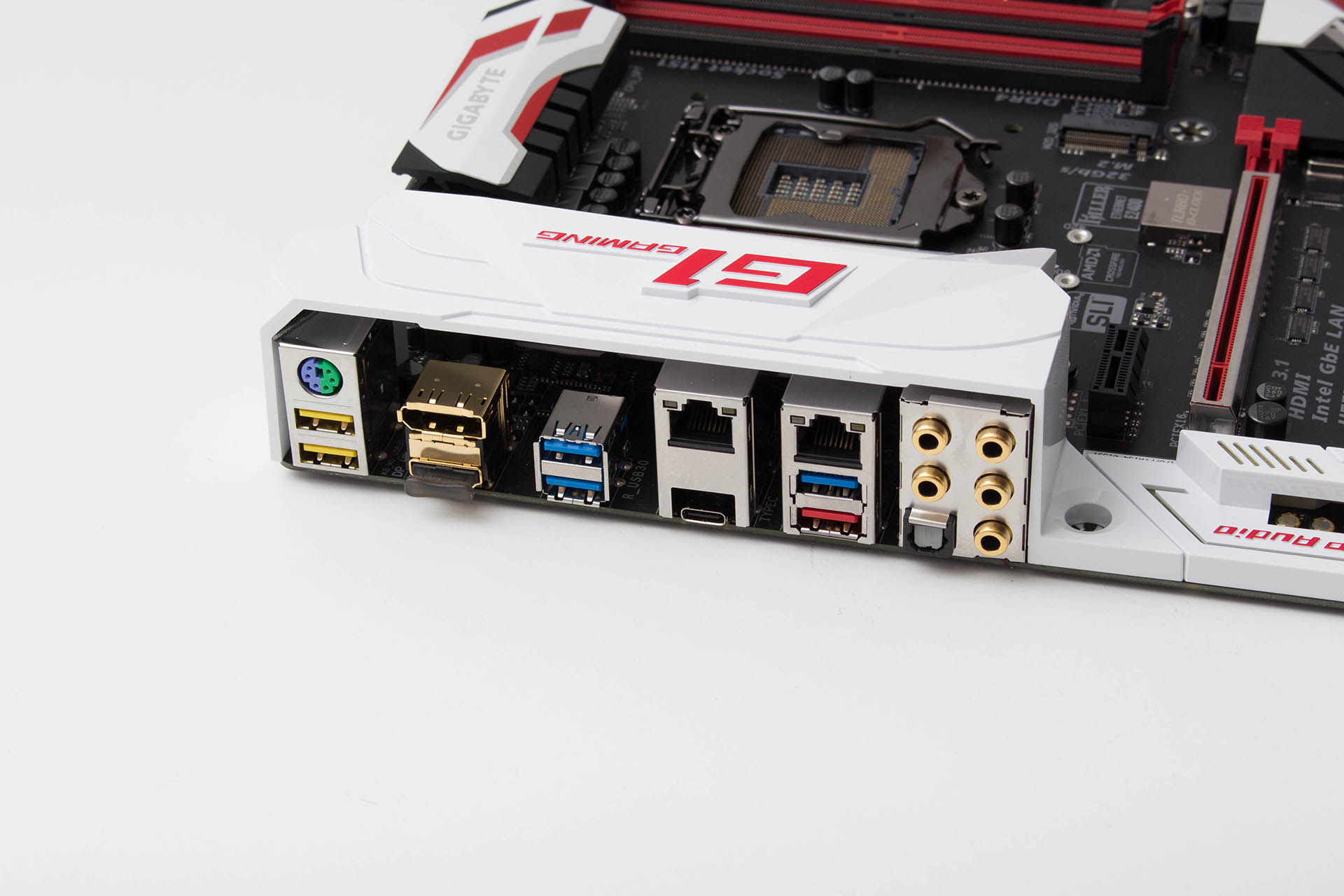

Stražnji panel vrvi od pozlaćenih kontakata, a svakako najzanimljiviji port od svih je HDMI 2.0 koji nudi 4K/60P/21:9/HDCP 2.2 podršku (18 Gbps propusnost). Ovo je omogućeno putem Intel Thunderbolt kontrolera koji je zadužen i za USB 3.1 podršku putem jednog Type A i jednog Type C porta. Uz to tu su i dva USB 2.0 (DAC-UP) porta, dva RJ-45 porta, tri USB 3.0 porta i ostatka pozlaćenih Audio utičnica. Softverska podrška je identična onoj na ranije opisanoj ploči (osim što s ovom dolazi i Creative SBX Pro Studio), a i UEFI sučelje je identično - pregledno, intuitivno, ali i malo sporo.

Test sistem

Test sistem :: Hardware Matična ploča Gigabyte Z170X Gaming G1 Procesor Intel Core i7-6700K & i5-6600K Memorija G.Skill F4-3200C16D-8GVK Grafičke kartice Asus R9 380 DCU II & HD530 Zvučna kartica On Board SSD Corsair Neutron XT 480 GB Napajanje Superflower Leadex Platinum 1200W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.27, HD Graphics Driver 15.​28.​224.​4229 DirectX verzija 11 AIDA 64 Extreme Edition v.5.50.3600 3DMark FireStrom PCMark 8 Home, Accelerated

  Način testiranja i overclocking

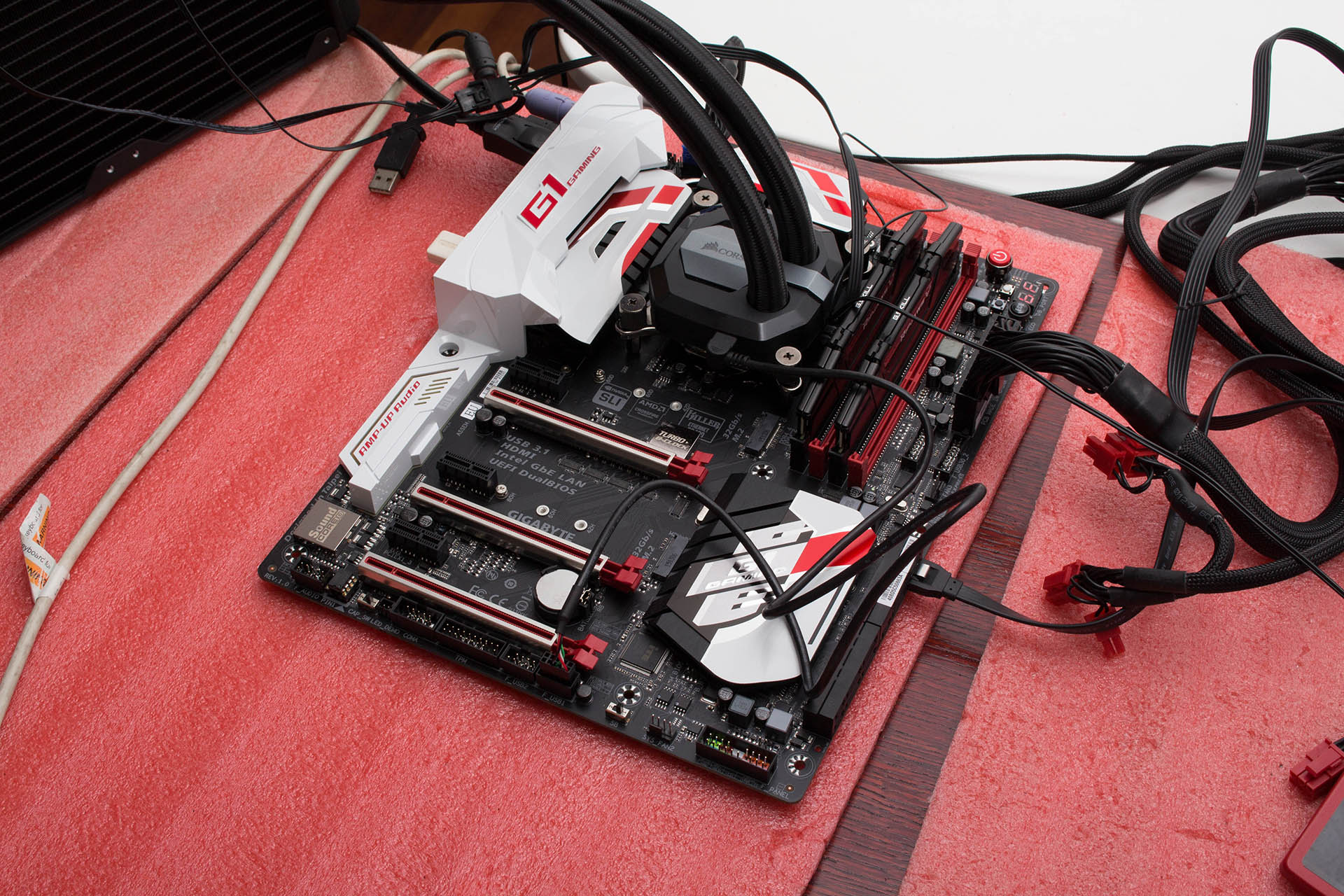

Test sistem je za ovaj članak sličan onome kod testa Gaming G1 modela. Od standardnih se elemenata tu našla vjerna Noctua D15, zatim Corsairov Neutron XT 480 GB SSD, pri ruci smo imali i Asusovu R9 380 DCU II, premda smo sve testove odradili na integrirki, radna je memorija bila G.Skill F4-3200C16D-8GVK, a tu je i moćno Superflower Leadex Platinum 1200W napajanje.

Usporedbu smo napravili s do sada dvije testirane Asusove i jednom Gigabyte Z170 pločom, a moramo napomenuti i kako nam je ovaj sistem poslužio i za test i5-6600K procesora, dok smo sve naravno usporedne testove napravili s i7-6700K.

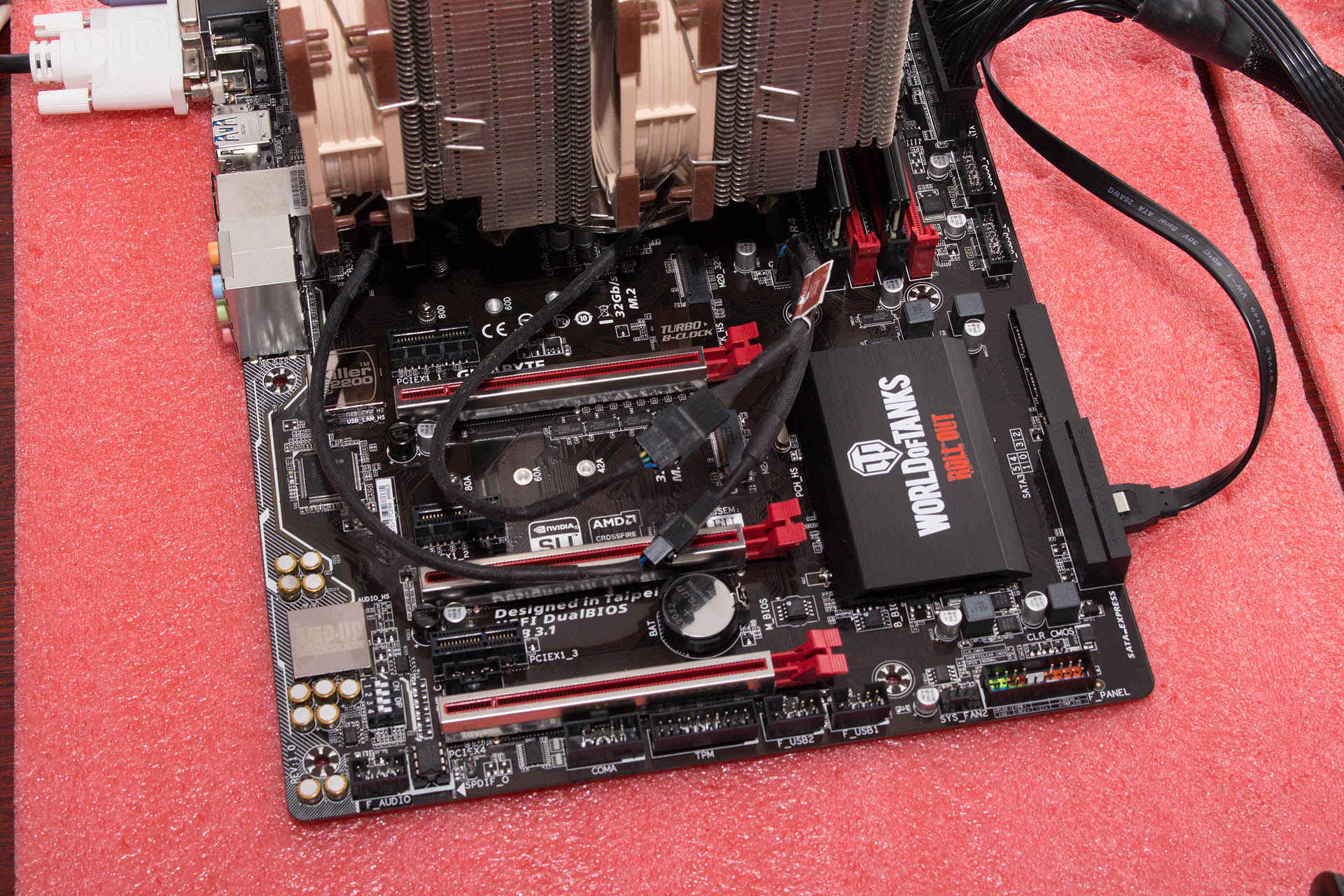

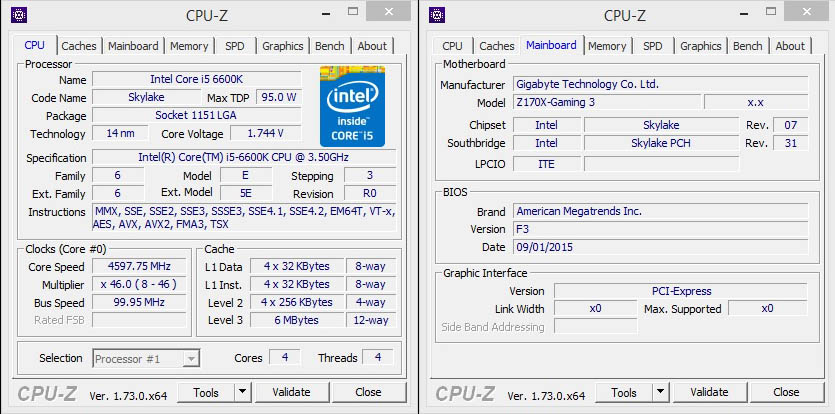

Overclockirali smo na možemo utvrditi kako su rezultati bili identični onome što smo dobili kod G1 modela. Uz saznanje kako obje dosta undervoltaju Vcore podigli smo ga na 1.4V i dobili stabilnih 4.7 GHz za 6700K te 4.6 GHz za 6600K.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Gigabyte Z170X-Gaming G1,Asus Maximus VIII Ranger,Asus Z170 Deluxe,Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3" values="3878,3874,3829,3828,3825" colors="blue,blue,blue,red,orange" height="400" min="0" max="4000"] [ichart headers="ID,Score" title="3DMark Firestrike" htitle="Score"  labels="Asus Maximus VIII Ranger,Gigabyte Z170X-Gaming G1,Asus Z170 Deluxe,Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3" values="1146,1092,1086,1055,1002" colors="green,green,green,red,orange" height="400" min="0" max="1200"] PCMark mjeri općenite performanse sistema, a 3DMarkom provjeravamo koliko procesor i ploča mogu izvući performansi iz grafičke kartice. Razlike nisu velike no u oba su slučaja performanse na dnu grafova. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus Maximus VIII Ranger,Asus Z170 Deluxe,Gigabyte Z170X-Gaming G1,Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3" values="44946,44871,44366,43465,43457" colors="blue,blue,blue,red,orange" height="400" min="0" max="48000"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3,Asus Maximus VIII Ranger,Asus Z170 Deluxe,Gigabyte Z170X-Gaming G1" values="47141,46966,46958,46944,46929" colors="red,orange,blue,blue,blue" height="400" min="0" max="48000"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus Maximus VIII Ranger,Asus Z170 Deluxe,Gigabyte Z170X-Gaming G1,Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3" values="41974,41759,41063,40385,40382" colors="blue,blue,blue,red,orange" height="400" min="0" max="48000"] Memorijske performanse su niže nešto u čitanju i kopiranju, no zapis je zanimljivo najviši. Ipak, ukupno gledajući razlike među svim pločama i nisu tako velike.

Gigabyte je svijetu donio vrlo zanimljive Gaming proizvode, koji su dobro izbalansirani proizvodi i s dovoljnom količinom opreme kako bi zadovoljili igračku populaciju. Ukoliko nemate ni budžet ni potrebe za najskupljom G1 pločom, tada će te u nekom od jeftinijih modela svakako pronaći ono što tražite. Ukoliko je budžet ograničen na oko 1.200 do 1.300 kuna tada treba gledati u smjeru Gaming 3 modela. Donosi taman dovoljno opreme da čak ni 5 ni 7 ne morate gledati ukoliko vas samo zanimaju osnovne multi-GPU mogućnosti i overclocking na zraku. Ostatak priče je također posložen po kriterijima gamera - solidna audio jedinica, "gamerska" mreža, dovoljno SATA i USB konektora (čak i USB 3.1 Type C je tu), ali i moderni M.2 Socket 3 utori koji podržavaju RAID. Uz to, kvaliteta izrade ali i komponenata je na zadovoljavajućem nivou. Mane su tek nešto viši undervolt, slaba LLC kontrola te mrvicu sporiji UEFI. Za one koji žele korak više, kao što je npr. HDMI 2.0 podrška, neke od overclockerskih značajki (mjerne točke napona, tipke za rad na stolu i LED dijagnostika, kompleksnija napojna jedinica itd.), zatim kvalitetniju audio jedinicu, dual LAN, više SATA konektora itd. tu je Gaming 7 model. Za njega će morati biti spremni izdvojiti između 1.800 i 2.000 kuna, i sami procijeniti vrijedi li im dodatna oprema i mogućnosti toliko novca. Dočekat će ih malo više šminke, ista razina kvalitete izrade i komponenata te iste one mane - nešto slabija LLC kontrola, malo viši undervolt i malo usporeni UEFI. Sve u svemu, obje su ploče vrlo dobri i vrlo konkurentni proizvodi.
