Gigabyte je vrlo oštro krenuo u tržišnu bitku sa Z170 pločama. Odmah su predstavili devetnaest novih modela i time popunili ponudu za sve dijelove tržišta. Mi smo na test dobili uvjerljivo najopremljeniju i najmoćniju verziju Gaming G1, a u sljedećim tjednima i mjesecima ćemo testirati još neke, jeftinije modele. Gaming G1, kao što i dolikuje flagship ploči dolazi u velikoj, bogato ukrašenoj kutiji na kojoj možemo saznati sve relevantne informacije o proizvodu. Kutija ima i ručku za lakše prenošenje, a kao što vidimo na donjoj slici i otklopnu stranicu iza koje možemo vidjeti i sam proizvod.

gigabyte_z170x_g1_3 gigabyte_z170x_g1_4

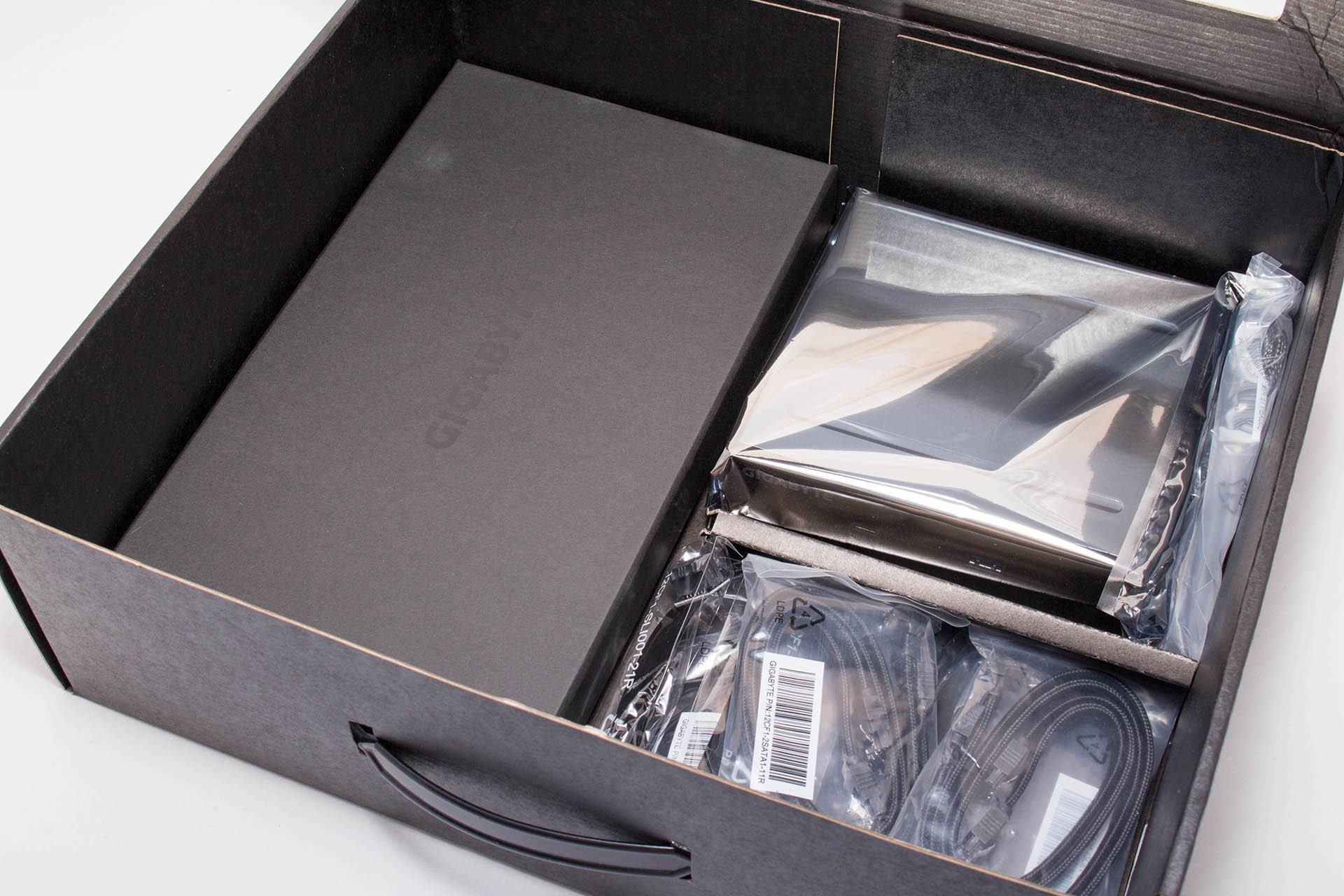

Kao što smo vidjeli po različitim reakcijama u najavi ovoga testa kupcima se pretežno sviđa novi dizajn, a u to ulazimo i mi. Naravno, uvijek ima onih koji se s time neće složiti no ipak je riječ o vrlo atraktivnom komadu hardvera. Ispod ploče se nalazi u tri odjeljka razmješten i uredno složen bundle. Manji komadi, knjižica i mediji su u zasebnoj kutiji, dok su kabeli i USB3.1 Bay svaki u svome odjeljku pakirani u zaštitne vrećice.

gigabyte_z170x_g1_5 gigabyte_z170x_g1_6

U manjoj kutiji ćemo tako pronaći izdašne korisničke upute koje je dobro proučiti zbog kompleksnosti ploče i opreme koja s njom dolazi. Tu su i dva medija s upravljačkim programima i aplikacijama (za ploču i za WiFi modul). Zaštitni lim za stražnje I/O portove je također tu, a kao i kod X99 G1 ploče ima LED rasvjetu. Zatim tu nalazimo i po jedan 2-way, jedan 3-way i jedan 4-way SLI konektor  kao i dva 2-way Crossfire konektora.

Zasebno pakiran je i GC-M2-U2-MiniSAS adapter (M.2-to-U.2 add-in-card), kojeg montiramo u M.2 slot a koji nam služi za spajanje U.2 SSD-a kao što je primjerice Intelov 2.5″ 750 SSD (SFF-8639). Na taj način dobivamo sučelje za disk koji montiramo u klasičan 2.5″ kavez i ne trebamo popunjavati PCIe slotove. Tu je i set plastičnih čepića za utore koje ne koristimo kako bi ih zaštitili od prašine.

Tu je još i šest upletenih SATA III kabela, jedna antena za WiFi karticu zajedno s poklopcem za konektore te jedan G konektor.

gigabyte_z170x_g1_7 gigabyte_z170x_g1_8

Posebna priča je i GC-USB3.1 BAY koji dolazi sa SATA Express kabelom, a služi nam kao konverter za spajanje dva USB 3.1 uređaja – jedan klasičan Type-A i drugi Type-C. Uz SATA Express kabel, u njega je potrebno spojiti i dodatan SATA Power kabel. Uređaj je 5.25″ formata i smještamo ga u kavez za optiku.

Reverzibilni Type-C konektor je univerzalni konektor za budućnost putem kojega ćemo spajati pametne telefone, tablete, fotoaparate, diskove itd.

gigabyte_z170x_g1_9

Dizajn same ploče je kao što smo rekli vrlo poseban, i vjerujemo kako će se svidjeti većem broju kupaca. Ploča je crnog PCB-a, s crvenim, crnim i bijelim konektorima.Efekt dizajna je pojačan i osvijetljenim trakama i to oko odvojene audio jedinice, te s gornje desne strane ploče gdje su dvije trake i osvijetljeni Gaming G1 logo.

Hlađenje je izvedeno uz pomoć četiri masivna aluminijska hladnjaka crne boje s bijelo crvenim ukrasnim elementima. Svi su hladnjaci međusobno povezani cijevima – onaj na čipsetu i PLX čipu su povezani toplovodnom cijevi a gornja dva na VRM-u šupljom. Razlog tome je što su ta dva aluminijska bloka spremni za integraciju u sistem vodenog hlađenja sistem čime efektivno poboljšavamo i overclocking potencijal zbog aktivnog hlađenja VRM jedinice.

gigabyte_z170x_g1_10

Kao šlag na torti dolazi Gigabyteova izvedba plastične zaštite za stražnji I/o i dio audio jedinice, kakve smo ranije viđali kod Asusovih ploča. Gaming G1 je velika ploča, extended ATX formata i dimenzija 30.5cm x 26.4 cm. Zbog mnoštva opreme, konektora i kontrolera pomno je iskorišten svaki njen četvorni centimetar. Inženjeri svakako nisu imali lak zadatak no layout je odražen odlično i nismo našli većih konflikata kod konektora ili krivog (lošeg) smještaja pojedinih elemenata.

Specifikacije
Gigabyte Z170X Gaming G1
Podržani
procesori
  1. Support for Intel Core i7 processors/Intel Core i5 processors/ Intel Core i3 processors/Intel Pentium processors/ Intel Celeron processors in the LGA1151 package
  2. L3 cache varies with CPU
Čipset i onboard grafika
 Intel Z170 Express ChipsetIntegrated Graphics Processor + MegaChips MCDP2800 (jedan HDMI 2.0 port)
Memorija
  1. 4 x DDR4 DIMM sockets supporting up to 64 GB of system memory
  2. Dual channel memory architecture
  3. Support for DDR4 3866(O.C)/3733(O.C)/3666(O.C) /3600(O.C.) /3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz memory modules
  4. Support for ECC UDIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  5. Support for non-ECC UDIMM 1Rx8/2Rx8/1Rx16 memory modules
  6. Support for Extreme Memory Profile (XMP) memory modules
Utori
za proširenja
  • 2 x PCI Express 3.0 x16 slots, running at x16 (PCIEX16_1, PCIEX16_2)
    * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16_1 slot; if you are installing two PCI Express graphics cards, it is recommended that you install them in the PCIEX16_1 and PCIEX16_2 slots.
  • 2 x PCI Express 3.0 x16 slots, running at x8 (PCIEX8_1, PCIEX8_2)
    * The PCIEX8_1 slot shares bandwidth with the PCIEX16_1 slot and the PCIEX8_2 slot with PCIEX16_2. The PCIEX16_1/PCIEX16_2 slot will operate at up to x8 mode when the PCIEX8_1/PCIEX8_2 is populated.
  • 3 x PCI Express 2.0 x1 slots
Multi-VGA
podrška		 Support for 4-Way/3-Way/2-Way AMD CrossFire/NVIDIA SLI technology
LAN, WiFi i Bluetooth
 2 x Killer E2400 chips (10/100/1000 Mbit) (teaming nije posdržan)Killer Wireless-AC 1535 (Wi-Fi 802.11 a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band)Bluetooth 4.1
Audio
  1. Creative Sound Core 3D chip
  2. 2 x JRC NJM2114 and 1 x TI Burr Brown OPA2134 operational amplifiers
  3. Support for Sound Blaster Recon3Di
  4. High Definition Audio
  5. 2/5.1-channel
  6. Support for S/PDIF Out
Storage Chipset:

  1. 2 x M.2 Socket 3 connectors
  2. 3 x SATA Express connectors
  3. 6 x SATA 6Gb/s connectors (SATA3 0~5)
  4. Support for RAID 0, RAID 1, RAID 5, and RAID 10

2 x ASMedia ASM1061 chips:

  1. 4 x SATA 6Gb/s connectors (SATA3 6~7, GSATA3 8~9), supporting AHCI mode only
USB Chipset:

  1. 4 x USB 3.0/2.0 ports on the back panel
  2. 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)

Chipset+2 Renesas USB 3.0 Hubs:

  1. 7 x USB 3.0/2.0 ports (3 ports on the back panel, 4 ports available through the internal USB headers)

Chipset+Intel USB 3.1 Controller:

  1. 1 x USB Type-C port on the back panel, with USB 3.1 support
  2. 1 x USB 3.1 Type-A port (red) on the back panel
BIOS
  1. 2 x 128 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. Support for DualBIOS™
  4. Support for Q-Flash Plus
  5. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Format
  1. E-ATX Form Factor; 30.5 cm x 26.4 cm
Interni konektori
  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 1 x PCIe power connector
  4. 1 x I/O shield audio LED power connector
  5. 2 x M.2 Socket 3 connectors
  6. 3 x SATA Express connectors
  7. 10 x SATA 6Gb/s connectors
  8. 1 x CPU fan header
  9. 1 x water cooling fan header (CPU_OPT)
  10. 5 x system fan headers
  11. 1 x front panel header
  12. 1 x front panel audio header
  13. 2 x USB 3.0/2.0 headers
  14. 2 x USB 2.0/1.1 headers
  15. 1 x Trusted Platform Module (TPM) header
  16. 1 x Clear CMOS jumper
  17. 1 x power button
  18. 1 x reset button
  19. 1 x Clear CMOS button
  20. 1 x ECO button
  21. 1 x OC button
  22. 2 x audio gain control switches
  23. 2 x BIOS switches
  24. Voltage Measurement Points
Specijalne značajke
  1. Support for APP Center:
    3D OSD
    @BIOS
    Ambient LED
    AutoGreen
    Cloud Station
    EasyTune
    Easy RAID
    Fast Boot
    Smart TimeLock
    Smart Keyboard
    Smart Backup
    System Information Viewer
    USB Blocker
  2. Support for Q-Flash
  3. Support for Smart Switch
  4. Support for Xpress Install
