Gigabyte Z590 Aorus Pro AX recenzija

Objavljeno prije 26 dana - Krešimir Matanović

Z590 Aorus Pro AX - prvi dio

gigabyte_z590_aorus_pro_ax_1 gigabyte_z590_aorus_pro_ax_2

Nakon testa Vision G ploče, na red dolazi i druga iz našeg unboxing videa - Z590 Aorus Pro AX. Riječ je o modelu namijenjenom entuzijastima i igračima, a u odnosu na prošlu generaciju ima poboljšanu napojnu jedinicu, all-PCIe 4.0 dizajn i odličnu povezivost. To uključuje 2.5G LAN, WiFi AX bežičnu mrežu i USB 3.2 Gen 2x2 portove. Uz to, kao i kod Vision G ploče, ima čak četiri M.2 konektora s hladnjacima.

gigabyte_z590_aorus_pro_ax_3

U unboxing videu smo vidjeli da ploča dolazi u standardnoj kutiji unutar koje je smještena u antistatičku vrećicu i položena na karton. Ispod kartona se nalazi bundle koji uključuje deblju knjižicu s uputstvima, tanji vodič za instalaciju na nekoliko svjetskih jezika, četiri SATA kabela, jedan Q-konektor za prednji panel, četiri M.2 vijka, dvije temperaturne sonde, produžni kabel za RGB LED i jedna poznata Aorus 2T2R antena za WiFi + Bluetooth.

gigabyte_z590_aorus_pro_ax_4

Z590 Aorus Pro AX je vizualno vrlo slična Z490 Aorus Pro AC ploči koju zamjenjuje, no ipak promjena ima dosta. Za početak, ima bolju napojnu jedinicu, ima kompletan PCIe 4.0 dizajn, ima jedan M.2 utor više, ali i potpuno novu audio jedinicu. Dizajn, kao i boje se nisu previše mijenjale, tek tu i tamo pokoja kozmetička promjena. Ploča je i dalje u dimenzijama ATX standarda (30,5 x 24,4 centimetra), ima crni PCB s 2oz bakrenim vodovima i napravljena je po UltraDurable principu koji Gigabyte već dugo koristi i naravno unaprjeđuje s vremenom.

gigabyte_z590_aorus_pro_ax_5

Nismo testirali prethodnicu ove ploče pa vam ne možemo s naših fotografija pokazati razlike u izgledu, no one se svode na malo drugačije kombinacije boja hladnjaka. Layout je vrlo sličan s tome razlikom da su svi M.2 socketi na ploči sada 22110 standarda i svi su pokriveni aluminijskim hladnjacima s gornje, te ujedno imaju i aluminijske hladnjake s donje strane. Hlađenje M.2 SSD-a je prepoznato kao problem i proizvođači sada moraju potrošiti puno više materijala na to. Ova je ploča po layoutu identična Vision G, sa svim elementima na istim mjestima uz drugačiju napojnu jedinicu, unaprijeđenu audio jedinicu, dodan WiFi, dodanim pojačanjima na DIMM utorima i još ponekom sitnicom.

gigabyte_z590_aorus_pro_ax_6 gigabyte_z590_aorus_pro_ax_7

Raspored elemenata na gornjem dijelu ploče je isti kao i kod Vision G, a u njegovom centralnom dijelu, unutar napojne jedinice smjestio se LGA1200 socket koji podržava Comet Lake S i Rocket Lake S procesore. Naravno, ova će ploča tek s izlaskom Rocker Lake S modela imati smisla i svi će njeni potencijali biti iskorišteni. Dok se to ne desi imamo stare procesore s kojima barem možemo testirati. Memorijski utori na ploči su pojačani metalnim okvirima, a podržavaju maksimalno 128 GB DDR4 memorije. S desetom generacijom procesora maksimalna brzina memorije je 2.933 MHz, a jedanaesta će to povisiti na 3.200 MHz. Naravno, s overclockingom su moguće i puno više frekvencije.

gigabyte_z590_aorus_pro_ax_8

Napojna je jedinica samo po layoutu (12+1 faza) slična onoj na Z590 Vision G ili pak Z490 Aorus Pro AX. Zapravo su svi elementi drugačiji. Gigabyte je ovdje koristio dvanaest Renesas/Intersil ISL993090 integriranih MOSFET-a koji su svaki u stanju isporučiti 90 Ampera struje. Ako se prisjetimo, Vision G ima 60-amperske. Uz to, jedna faza je SIC649 integrirani MOSFET od 60 ampera za integriranu grafiku. Kontroler je Renesas/Intersil ISL69269 kao i kod Vision G. Tu moramo napomenuti i kako je prijašnja generacija imala 55-amperske MOSFET-e, pa je ovo poboljšanje u svakom pogledu. Gigabyte ovdje koristi i klasične feritne prigušnice, te tantal polymer kondenzatore s donje strane ležišta za procesor. Sljedeće što je bitno za napajanje je hlađenje, a Gigabyte ovdje koristi istu Fins-Array II tehnologiju hladnjaka. Jedan je hladnjak od punog aluminija, smješten na gornjim fazama, a drugi je spojen od aluminijskih limova, i međusobno su povezani s toplovodnom cijevi. Između hladnjaka/toplovodne cijevi i MOSFET-a je Lairdov 7.5 W/mK podložak. Na ovaj način je osigurano optimalno hlađenje, a koliko se sve skupa zagrijava izmjerit ćemo s našim procesorom i9-10850K.

Z590 Aorus Pro AX - drugi dio

gigabyte_z590_aorus_pro_ax_9

Donji je dio ploče po layoutu identičan kao Vision D. Tu su čak četiri pokrivena M.2 socketa koji primaju uređaje dužine do 110 milimetara. Ujedno, tri su PCIe slota punog x16 profila s tim da je samo gornji PCIe 4.0 x16 (i to samo kada se na ploči nalazi Rocket Lake S procesor), dok su donja dva po PCIe 3.0 standardu i oba su x4. Ploča podržava Quad-GPU CrossFire i 2-way CrossFire konfiguracije grafičkih kartica s tim da će druga kartica raditi s x4 propusnošću. Headeri i portovi su uobičajeni - AUDIOI, LED-DEMO, dva RGB LED, TPM, dva USB 2.0, jedan port za temperaturnu sondu, Q_Flash tipka, tri 4-pinska porta za sistemske ventilatore odnosno pumpu vodenog hlađenja, zatim header prednjeg panela, BIOS čip, baterija te TBH_C1 i C2 headeri.

gigabyte_z590_aorus_pro_ax_10

Prva tri M.2 socketa su povezana s procesorom, a posljednji je povezan s čipsetom. Svi podržavaju 22110 uređaje, a nose nazive M2A_CPU, M2B_CPU, M2C_CPU i M2P_SB. Prva tri rade u PCIe 4.0 x4/x2 modu rada s 11. generacijom procesora ili u PCIe 3.0 s desetom. Najniži, onaj spojen na čipset radi u PCIe 3.0 x4/x2 modu rada. Na čipset su spojeni i SATA kontroleri koji dijele propusnost s tim zadnjim M.2 utorom s napomenom da ako u njemu imamo SATA SSD tada nulti SATA port neće raditi. Sva četiri M.2 utora imaju aluminijske hladnjake koji su dosta debeli te svi imaju termalne podloške. Ujedno, za razliku od Vision G ploče, imaju i donje aluminijske ploče s termalnim podloškama pa je i hlađenje efikasnije.

gigabyte_z590_aorus_pro_ax_11

Z590 čipset također ima dosta debeli aluminijski hladnjak i ne zagrijava se pretjerano u radu. Na ploči se ukupno nalazi osam 4-pinskih konektora za ventilatore što je i više no dovoljno, a tri su namijenjena spajanju sistema vodenih hlađenja. Gigabyte i na ovoj ploči koristi svoju SmartFan 6 tehnologiju koja osim konektora za ventilatore koristi i devet temperaturnih senzora na ploči, te dva kabela s temperaturnim sondama koje korisnik sam postavlja. Na ploči se ukupno nalaze i dva headera za addressable LED trake i dva za obične RGB LED trake.

gigabyte_z590_aorus_pro_ax_12

Audio jedinica je kao i uvijek na odvojenom dijelu ploče, a donosi Hi-Res Audi certifikat, koji jamči da može reproducirati frekvencije do 40kHz ili više. U centralnom dijelu je Realtekov novi ALC4080 CODEC (do 24-bit/384kHz, SNR prednji/stražnji 120/110 dB). Audio jedinica automatski detektira impedanciju, a tu je i pojačalo za slušalice, kao i dvije vrste audio kondenzatora. Sa soiftverske strane tu je DTS:X Ultra. Mrežni kontroler je Intelov s podrškom za 2.5 Gbitni LAN, a za bežičnu je mrežu zadužena poznata Intelova AX200 kartica s podrškom za Wi-Fi 6 (AX, 160 MHz, Dual Band (2.4/5 GHz). Teoretske kombinirane brzine su do 2.4 Gbps. Uređaj podržava i Bluetooth 5.0.

gigabyte_z590_aorus_pro_ax_13 gigabyte_z590_aorus_pro_ax_14

Stražnji je I/O panel bogat, a izdvajamo jedan USB-C port s USB 3.2 Gen 2x2 (20 Gbps) port, te četiri USB-A 3.2 Gen 2 (10 Gbps) crvenih portova. Uobičajeni konektori za Aorus 2T2R antenu su tu, kao i jedan DisplayPort za slučaj da korisnik nema diskretnu grafičku karticu.
  • 1 x USB Type-C port, with USB 3.2 Gen 2x2 support
  • 4 x USB 3.2 Gen 2 Type-A ports (red)
  • 4 x USB 3.2 Gen 1 ports
  • 4 x USB 2.0/1.1 ports
  • 2 x SMA antenna connectors (2T2R)
  • 1 x DisplayPort
  • 1 x RJ-45 port
  • 1 x optical S/PDIF Out connector
  • 5 x audio jacks

gigabyte_z590_aorus_pro_ax_uefi_1 gigabyte_z590_aorus_pro_ax_uefi_2

gigabyte_z590_aorus_pro_ax_uefi_3 gigabyte_z590_aorus_pro_ax_uefi_4

UEFI je identičnog layouta kao i kod Vision G ploče, no drugačijih boja. Sve je logično i jasno i Gigabyte ovdje hvata korak s Asusom. Doduše, stigla nam je i jedna njihova Z590 ploča pa ćemo uskoro vidjeti je li što unaprijeđeno i kod njih. U sučelju je sasvim dovoljno opcija za tweakanje i ovdje će i entuzijasti i overclockeri biti sasvim zadovoljni. Softver je identičan u cijeloj ponudi - glavni je APP Center koji nudi opcije kao što su @BIOS, EasyTune, Fast Boot, Game Boost, ON/OFF Charge, RGB Fusion, Smart Backup i System Information Viewer. Uz to, tu su i aplikacije kao što je OEM verzija Norton Internet Securitya, te cFosSpeed za optimizaciju mrežnog prometa.

RGB LED rasvjeta na ovoj ploči je samo osnovna, s jednom trakom na pokrovu stražnjeg I/O panela i s osvijetljenim AMP UP Audio znakom na dnu. No ovome smo pridodali i G.Skill ENKI 360 hladnjak, G.Skill memoriju i Gigabyte grafiku, a rezultat vidite na videu. Kontrola se naravno vrši putem RGB Fusion 2.0 aplikacije.

Test sistem, način testiranja i overclocking

Test sistem
Test sistem :: Hardware
Matična ploča Gigabyte Z590 Aorus Pro AX
Procesor Intel Core i9-10850K
Memorija G.Skill Trident Z Royal 3.600 MHz C16 16GB
Grafičke kartice Gigabyte Radeon RX 5700 XT Gaming OC & AMD Radeon RX 6800 XT
Zvučna kartica On board
Napajanje Superflower Leadex Platinum 1200W
SSD ADATA Swordfish 2 TB
Monitor Dell S2721DGF

Testni sistem :: Software
OS Windows 10 (October 2020)
DirectX verzija 12
AIDA64 Engineer 6.30.5500
PCMark 10
3DMark TimeSpy
Cinebench v20
7-Zip 19.00
wPrime 2.0 1024M

Način testiranja

gigabyte_z590_aorus_pro_ax_15

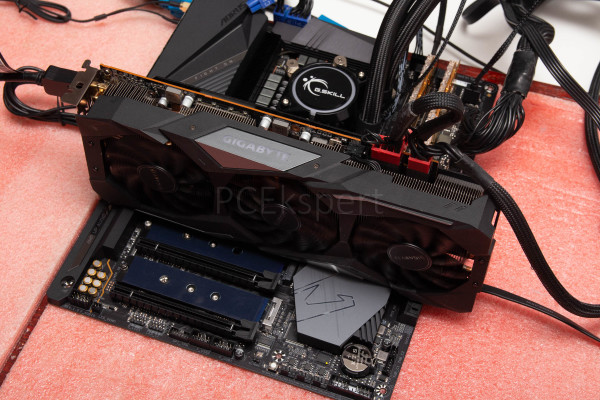

Za potrebe testa novih Z590 ploča smo nabavili i novi procesor koji će ih sve staviti na kušnju jer je riječ i 10-jezgrenom i9-10850K. On ima zadatak opteretiti njihove VRM jedinice do maksimuma, pogotovo prilikom overclockinga. Usporedbu rezultata ćemo napraviti s nedavno testiranom Z590 Vision G i sa Z490 Aorus Master pločom, a grafove ćemo dodatno popunjavati kako nam druge Z590 ploče budu stizale na recenziju. Overclocking

gigabyte_z590_aorus_pro_ax_oc

Procesor smo overclockirali preko UEFI sučelja. Baš kao i kod testa Vision G ploče, napon smo postavili na 1.375 V te smo došli do stabilnih 5,1 GHz. Kao i tada, ovu smo frekvenciju postigli samo s G.Skillovim ENKI 360 hladnjakom, dok je primjerice Noctua D15 procesor držala stabilno na 5,0 GHz pri 1,35V. Overclockirali smo i memoriju i to do maksimalnih 4.000 MHz, što smo izvukli i prilikom ranijih testova i ploča i memorije.

Rezultati testova

UL testovi [ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G,Gigabyte Z590 Aorus Pro AX" values="7423,7381,7310" colors="blue,blue,orange" height="300"] [ichart headers="ID, Score" title="3DMark TimeSpy" htitle="score" labels="Gigabyte Z590 Aorus Pro AX,Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G" values="9899,9873,9844" colors="red,blue,blue" height="300"] PCMark 10 mjeri općenite performanse sistema, a 3DMark nam kombinirane performanse snage procesora i grafike. Razlike među pločama nisu velike, a dok je Pro AX u PCMarku posljednja, u TimeSpy testu izbija na vrh. CPU testovi [ichart headers="ID, MIPS" title="7-ZIP" htitle="MIPS" labels="Gigabyte Z590 Aorus Pro AX,Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G" values="83850,83266,83196" colors="orange,blue,blue" height="300"] [ichart headers="ID, CPU (pts)" title="Cinebench 20 nT" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G,Gigabyte Z590 Aorus Pro AX" values="6164,6085,6035" colors="blue,blue,red" height="300"] [ichart headers="ID, CPU (pts)" title="Cinebench 20 1T" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Aorus Pro AX,Gigabyte Z590 Vision G" values="507,501,474" colors="blue,orange,blue" height="300"] [ichart headers="ID, Time (s)" title="wPrime 2.0" htitle="1024M Time (s, manje je bolje)" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G,Gigabyte Z590 Aorus Pro AX" values="67.975,69.399,69.51" colors="blue,red" height="300"] Samo je u prvom testu Pro AX na vrhu, dok je u ostalim testovima i ona sporija od Z490 Aorus Master koja očito izvlači malo više iz procesora. Memorijske performanse @ 3.600 MHz CL16 [ichart headers="ID, MB/s" title="AIDA64 RAM Read" htitle="Read (MB/s)" labels="Gigabyte Z590 Vision G,Gigabyte Z490 Aorus Master,Gigabyte Z590 Aorus Pro AX" values="52468,52467,52414" colors="blue,blue,orange" height="300" min="0"] [ichart headers="ID, MB/s" title="AIDA64 RAM Write" htitle="Write (MB/s)" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G" values="51550,51323,51236" colors="blue,blue,red" height="300" min="0"] [ichart headers="ID, MB/s" title="AIDA64 RAM Copy" htitle="Copy (MB/s)" labels="Gigabyte Z590 Aorus Pro AX,Gigabyte Z590 Vision G,Gigabyte Z490 Aorus Master" values="48325,47844,47789" colors="orange,blue,blue" height="300" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="Gigabyte Z590 Aorus Pro AX,Gigabyte Z590 Vision G,Gigabyte Z490 Aorus Master" values="45.9,46.2,46.6" colors="red,blue,blue" height="300" min="0"] Memorijske performanse su solidne s najnižim pristupnim vremenom. Zagrijavanje

gigabyte_z590_aorus_pro_ax_temp

Pregledom temperatura koje mjere senzori na ploči vidimo kako je najtopliji senzor na VRM kontroleru s maksimumom na 93°C, te drugi s maksimumom na 84°C. Obje ove vrijednosti su slične kao kod Vision D ploče, no na ostatku su senzora temperature ipak niže, na nekima i po 5°C. Sve u svemu, temperature su u granicama normale, a tek bi poželjeli efikasnije hlađenje za VRM kontroler čija se temperatura popne i do 99°C prilikom overclockinga. Rightmark

gigabyte_z590_aorus_pro_ax_rightmark

Kvalitetu audio jedinice mjerimo RightMark audio analizatorom i dobivene vrijednosti su pred nama. Sve karakteristike su izvrsne i novi je Realtekov ALC4080 zaslužio najviše ocjene.

Zaključak

gigabyte_z590_aorus_pro_ax_5

Gigabyte iz serije u seriju unaprjeđuje i nadograđuje svoje proizvode pa je takav slučaj i s ovom pločom. Intel je naravno opet napravio komplikaciju sa svojim proizvodima pa će mnogi s pravom pitati treba li im Z590 ploča pored postojeće Z490. Ukratko, ne, ali ako prelazite sa starijih platformi tada je Z590 ipak bolji izbor jer donosi mnoštvo novosti kao što je all PCIe 4.0 dizajn i USB 3.2 Gen. 2x2. Uz to, Gigabyte nudi i četiri odlično hlađena M.2 22110 socketa, odličnu novu audio jedinicu kao i 2.5 Gbps LAN te AX bežičnu mrežu. Veliko poboljšanje u odnosu na istu ploču iz prošle generacije je i napojna jedinica koja je sada sposobna dati 1080 ampera struje, dok je stara mogla 660 ampera. To znači da će procesor stabilnije i bolje raditi pod overclockingom, pa čak i ekstremnim oblikom. Riječ je stvarno o kompletnom i odličnom proizvodu i vjerojatno vam neće ni trebati ništa bolje ni skuplje. Za puni potencijal ove ploče naravno treba pričekati 11. Core generaciju procesora (Rocket Lake S), no dobro je znati da su proizvođači kao Gigabyte spremni i da imaju odlične proizvode. Cijena ploče za sada nije poznata. Stara Z490 se trenutno prodaje po 240 €, pa je za očekivati da ova bude nešto malo skuplja.
