Gigabyte Z690 Aero G & Z690 Aorus Master recenzija
Datum objave 18.01.2022 - Krešimir Matanović
Z690 Aero G - drugi dio
Audio jedinica je vrlo slična kao i kod Aorus Pro modela, ali je nešto jednostavnija. U centru je i dalje Realtekov ALC4080 CODEC, a od pomoći su mu i audio kondenzatori. I ova ploča ima samo dva analogna izlaza (jacka), i sve je okrenuto prema digitalnom S/PDIF-u koji podržava 7.1 digitalni signal. S mrežne strane tu je standardni Intelov 2,5-gigabitni LAN kontroler. Tri su PCIE x16 slota. Gornji je oklopljen i bijele je boje kako bi se naglasilo to da je po PCIE 5.0 standardu. Druga dva slota su po PCIE 3.0 standardu i rade s propusnošću od x4.

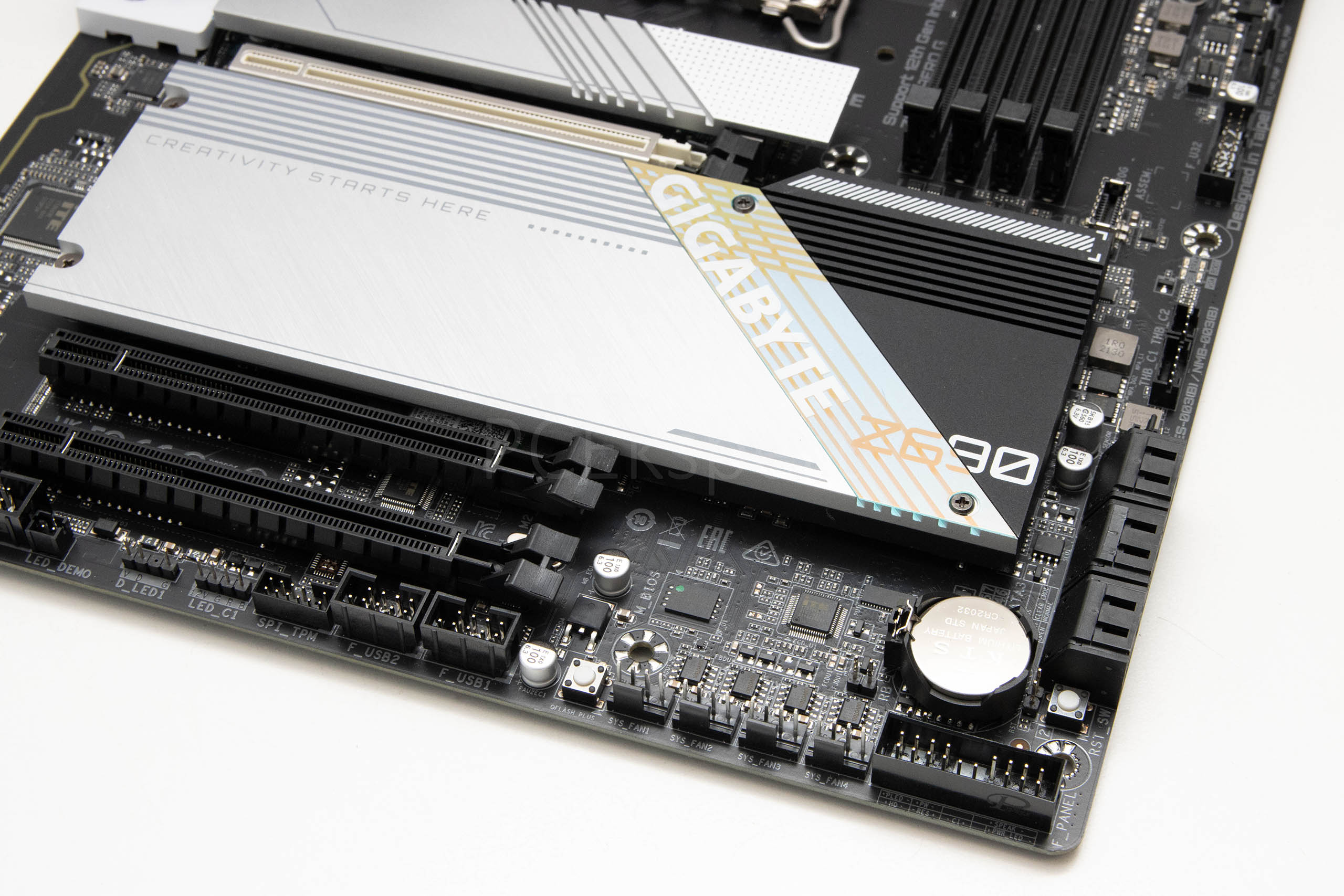

Na dnu ploče su se smjestili uobičajeni headeri i konektori pa tu nalazimo header za prednje audio jackove, stariji COM port, LED Demo header, dva LED konektora, TPM, dva USB 2.0, Q_Flash Plus tipku, četiri 4-pinska konektora za sistemske ventilatore, header prednjeg panela, Reset tipku, ITE kontroler, BIOS čip, bateriju itd.
Četiri su M.2 socketa na ploči, s tim da su samo tri slobodna. Najniži je zauzet s tvornički ugrađenom WiFi 6 karticom. Gornji M.2 je spojen na procesor i radi u PCIe 4.0 x4/x2 modu s uređajima do 22110 formata. Svi ostali su spojeni na čipset. Svi primaju 22110 uređaje te svi rade u PCIe 4.0 x4 modu, s tim da srednji radi i u SATA modu. Svi su pokriveni aluminijskim hladnjacima koji imaju termalne podloške na sebi. Sam čipset ima svoj aluminijski blok, a u radu se zagrijava do maksimalnih 46°C.
Stražnji je I/O panel popunjen s mnoštvom portova, a sastoji se od:
- 2 x USB 2.0/1.1 porta
- 2 x SMA antenska konektora (2T2R)
- 4 x USB 3.2 Gen 1 porta
- 1 x DisplayPort In port
- 1 x HDMI port
- 2 x USB 3.2 Gen 2 Type-A porta (crveni)
- 1 x USB Type-C port, s USB 3.2 Gen 2×2 podrškom
- 1 x USB Type-C port, s USB 3.2 Gen 1 podrškom
- 1 x RJ-45 port
- 1 x optical S/PDIF Out konektor
- 2 x audio jacka
Kao što vidimo, tu se nalazi dovoljan broj USB portova, dva su čaki Type C, od čega je jedan Gen 2×2, tj. 20-gigabitni port. Antenski su konektori kao što smo vidjeli povezani s Intelovom WiFi 6 karticom (dual band, 802.11ax) s podrškom za Bluetooth 5.2. Antenski prijem je dobar, a propusnost s AX routerom je korektna. Ploča ima i šest horizontalno postavljenih SATA konektora koji podržavaju RAID 0/1/5 i 10 polja.

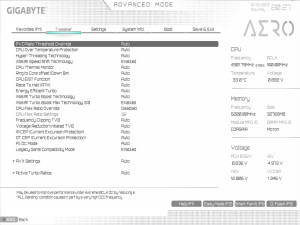

Iza lijepog svijetlog UEFI sučelja krije se BIOS istih funkcionalnosti kao i na Aorus Pro ploči. To znači da sučelje radi zadovoljavajuće brzo, pregledno je, a nudi i mnoštvo opcija za tweakanje i overclocking. I softverska je strana priče ista uz APP Center aplikaciju kojom pokrećemo @BIOS, EasyTune, Fast Boot, ON/OFF Charge, Smart Backup, System Information Viewer itd. Od popratnog softvera tu je Norton IS (3 mjeseca pretplata) i cFosSpeed.
