MSI X299 SLI PLUS recenzija
Datum objave 30.11.2017 - Krešimir Matanović
MSI X299 SLI PLUS - drugi dio

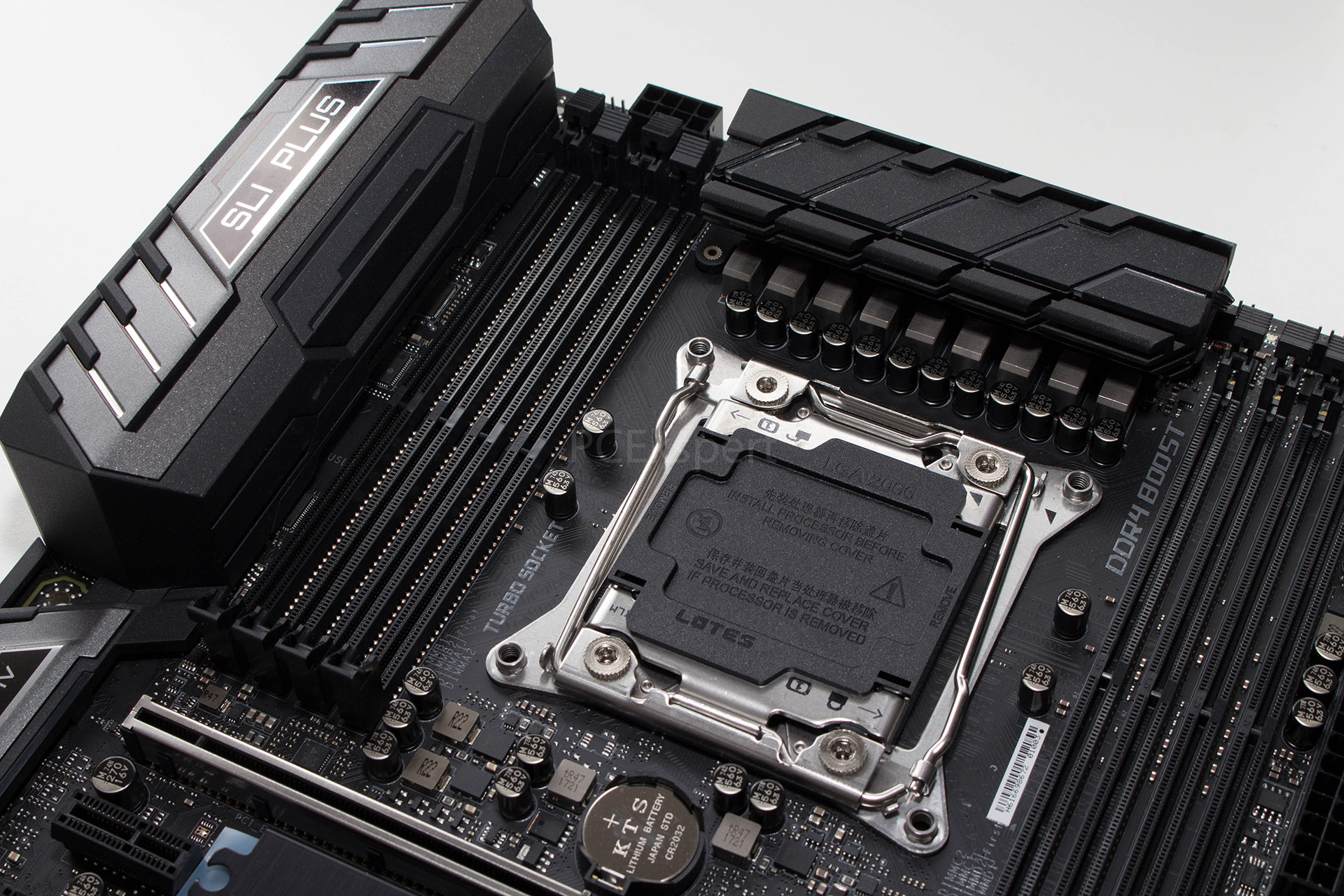

Ploča je napravljena s Military Class 6 komponentama napojne jedinice, što uključuje Titanium Choke II i Dark Choke (prigušnice), Dark Cap kondenzatore, a tu je i zaštita od vlage, visoke temperature, ESD i EMI zaštite, te zaštita strujnih krugova osiguračima. Steel Armor uključuje pojačane lemove na PCIe konektorima, metalne zaštite za njih, a i M.2 Shield. Oko LGA2066 socketa je smješteno osam memorijskih utora pa je prostor malo ograničen i veći hladnjaci s vanjskim ventilatorima će imati problema (Noctua D15 npr.), jer će stršati iznad hladnjaka. Najbolja rješenja i zbog termalnih performansi i zbog prostora su AiO vodena hlađenja, a jedino na što treba paziti je osiguravanje protoka zraka preko VRM hladnjaka i RAM modula.

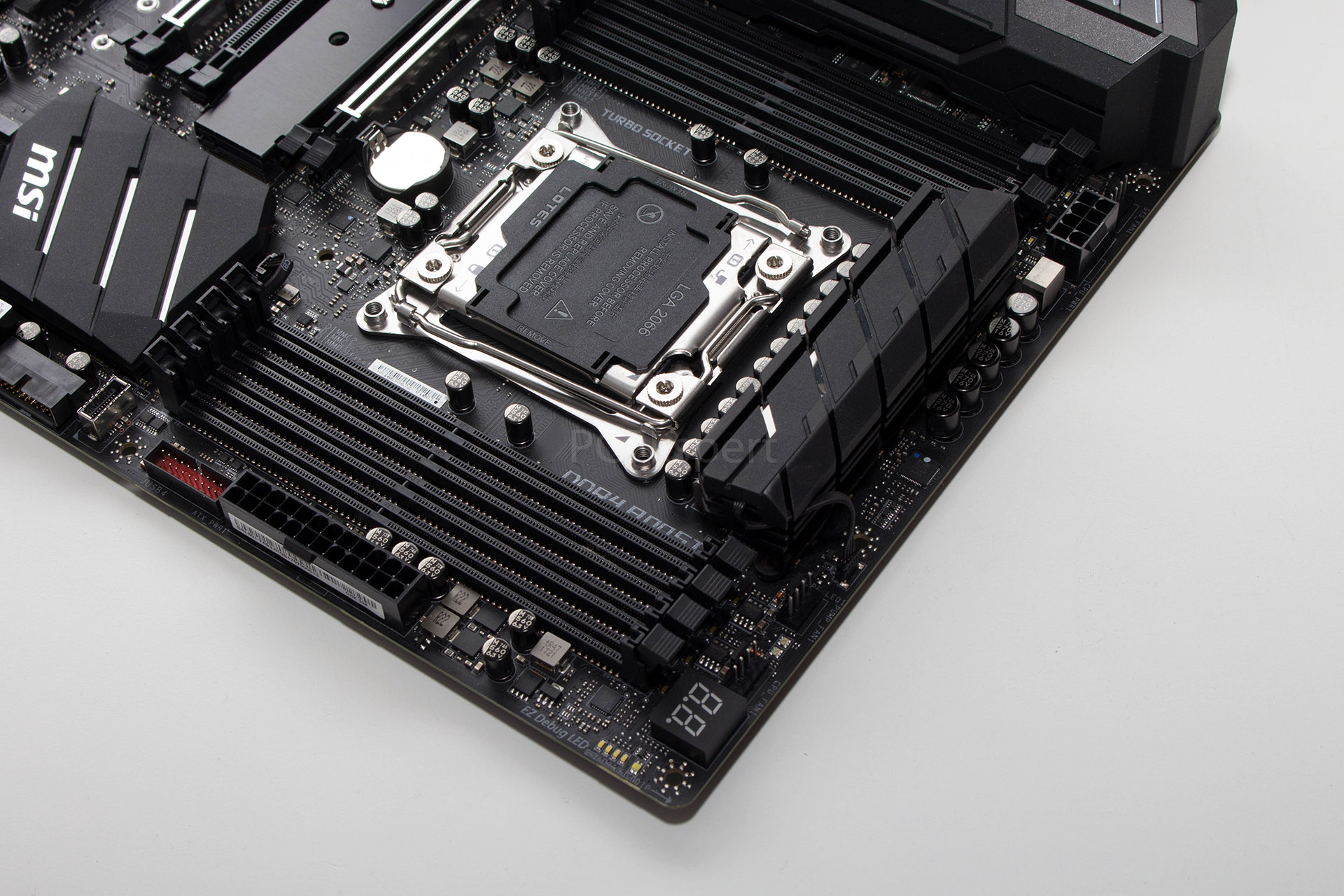

U ovisnosti o procesoru ploča podržava maksimalnih 128 GB memorije (Skylake-X) i brzine 4.500 MHz pri overclockingu (Kaby Lake-X), a kao i uvijek, najprije popunjavamo vanjske utore. Na ovom se dijelu ploče standardno nalazi i 24-pinski utor za napajanje (8-pinski je iza VRM hladnjaka), a tu su i dva 4-pinska konektora za ventilatore (ukupno ih je na ploči šest), LED dijagnostika, te interni USB 3.0 i USB 3.1 utori.

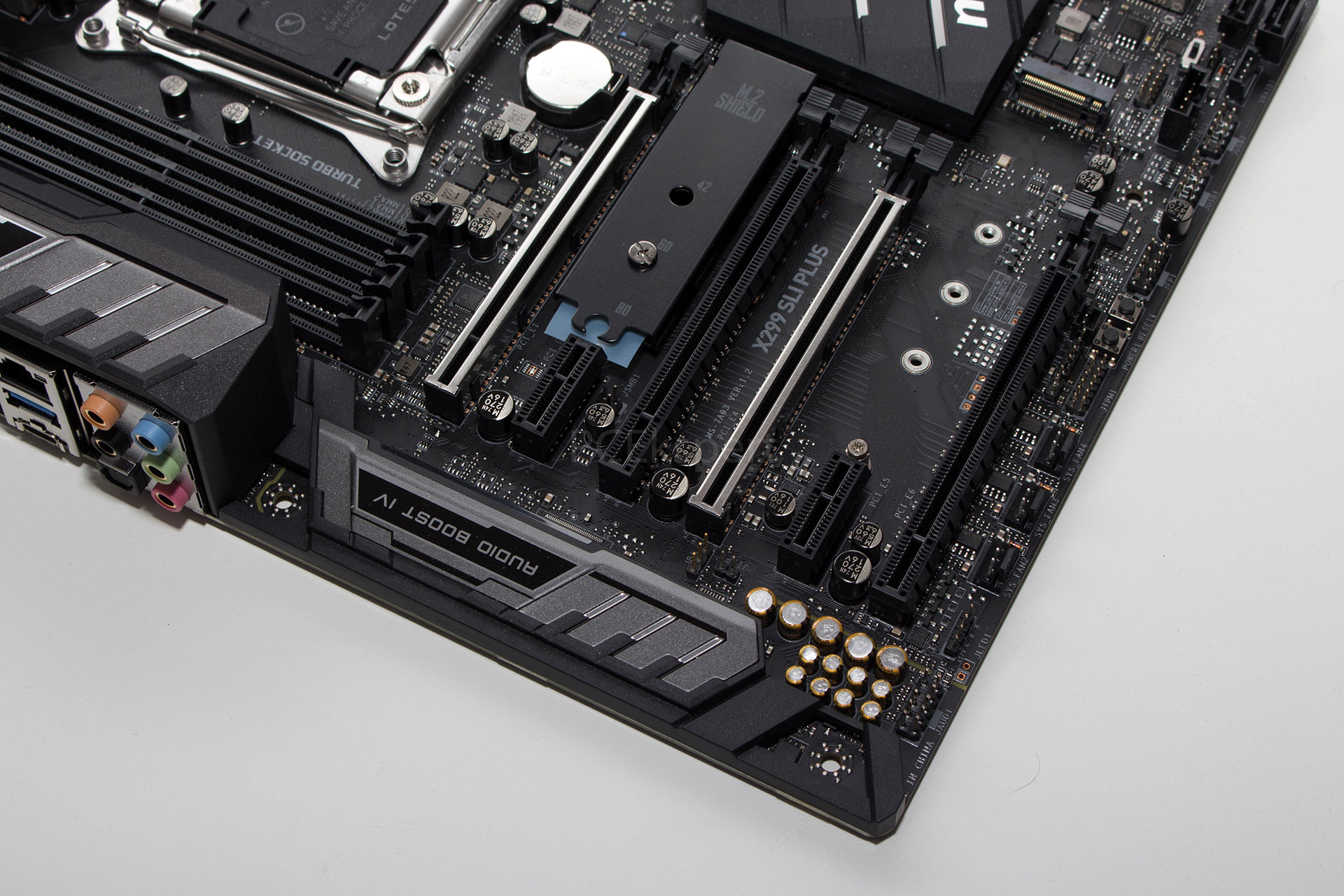

Audio jedinica se nalazi na odvojenom dijelu PCB-a, u glavnoj je ulozi Realtekov ALC1220 8-kanalni Codec, uz dodatak dediciranog pojačala za slušalice i Chemi-Conovim audio kondenzatorima za “topliji” zvuk. Sa softverske je strane tu Audio Boost 4 tehnologija. LAN povezivost je odlična s dva Intelova gigabitna kontrolera – I219-V i I211, potpomognutih s Network Manager softverom za prioritiziranje prometa. PCIe 3.0 x16 utora su četiri, a u ovisnosti o procesoru podržavaju x16/x16/x8 (44-lane CPU) ili x16/x8/x4 (28-lane CPU), te x8/x8/x0 modove (16-lane CPU). Na ploči su i va PCIe x1 utora s tim da su oba prvi praktički neupotrebljiva ako koristimo grafičke kartice u prvom i drugom slotu. Raspored konektora na donjoj strani ploče je standardan uz pridodane im Power i Reset tipke.

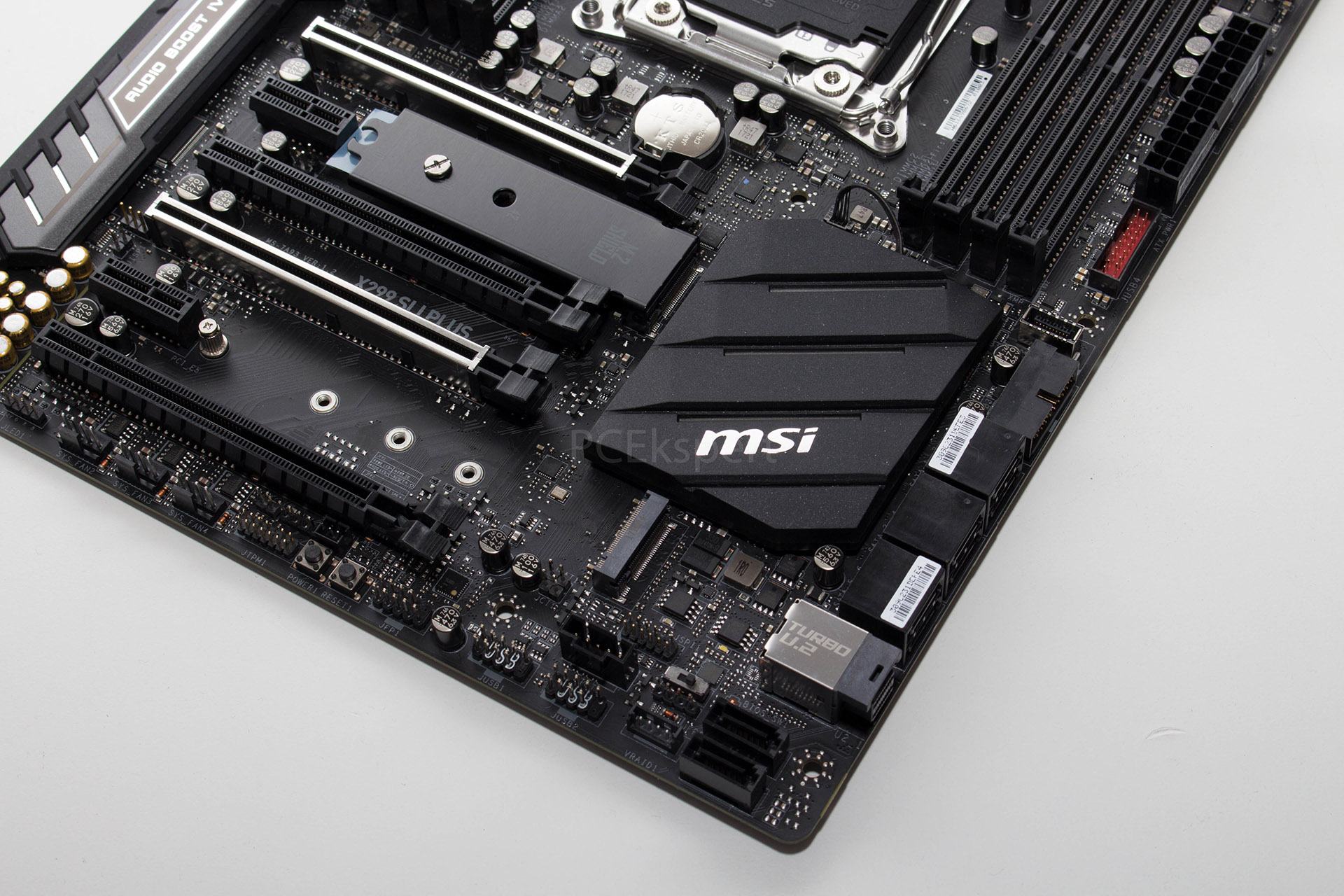

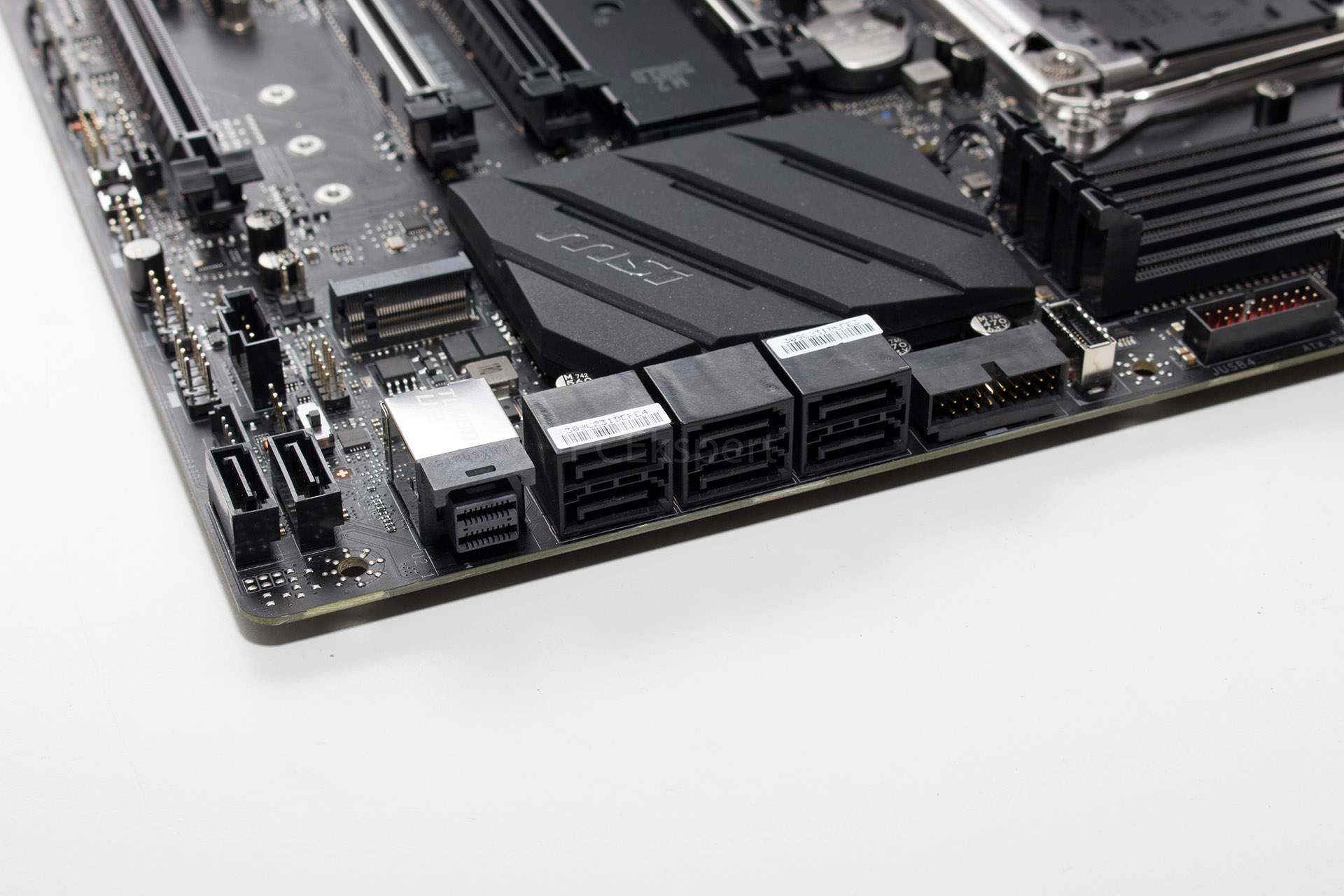

Kao što smo spomenuli, ploča ima i dva M.2 utora. Gornji podržava uređaje do 80 milimetara dužine, a donji do 110 i oba imaju podršku za Optane diskove te PCIe 3.0 x4 NVMe. Oba slota dijele resurse sa U.2 i SATA portovima pa tu treba konzultirati korisničke upute kod instalacije. Uz šest horizontalnih SATA portova, ploča ima i dva vertikalna koji su odmah ispod U.2 utora. Desno od SATA portova se nalazi X299 PCH i on je pokriven crnim aluminijskim hladnjakom. Pri dugotrajnim visokim opterećenjima se hladnjak dosta zagrije pa ga nije loše prisilno hladiti strujanjem zraka.

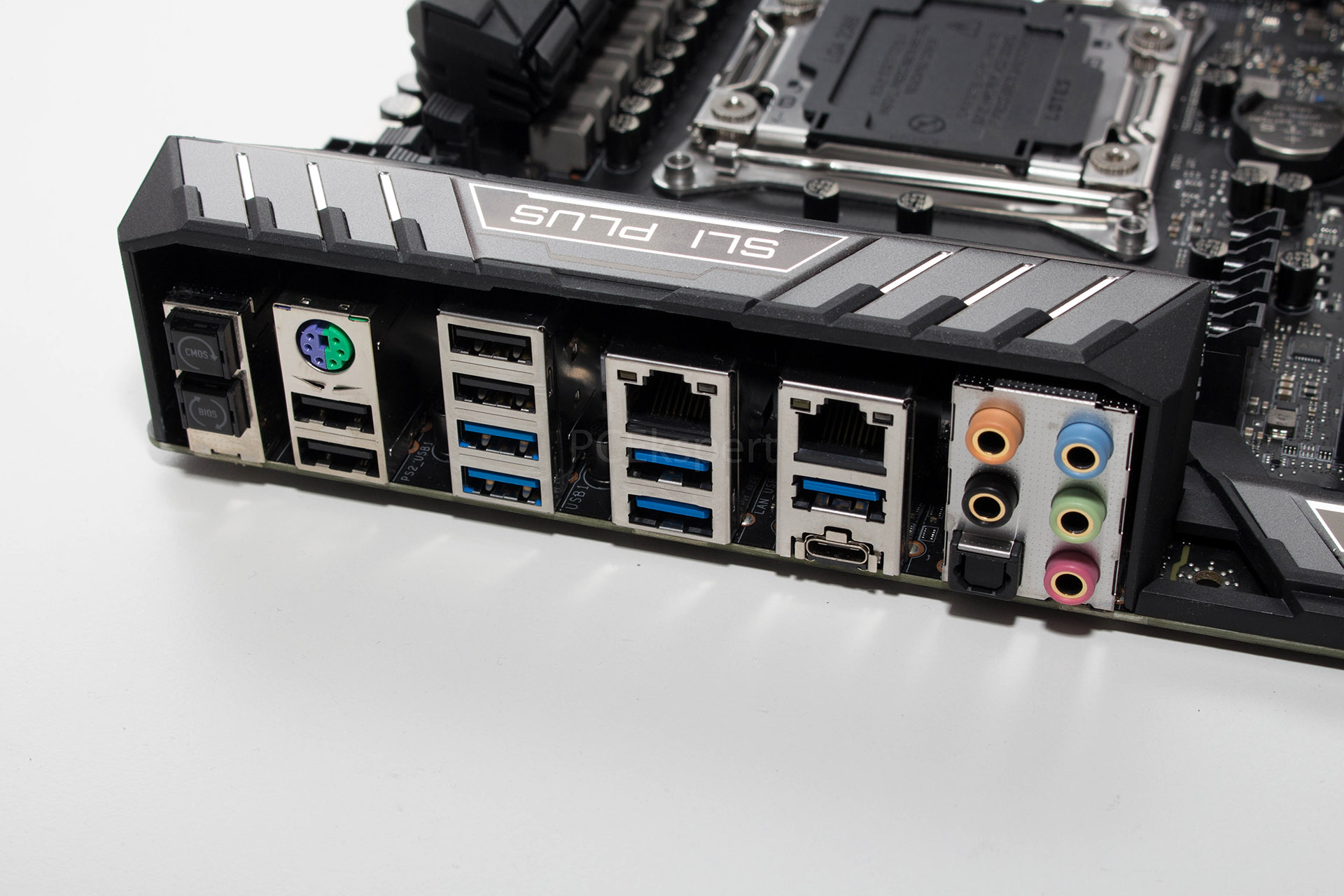

Stražnji je I/O panel lijepo popunjen:
- 1 x Clear CMOS button
- 1 x BIOS FLSAHBACK+ button
- 1 x PS/2 keyboard/ mouse combo port
- 1 x BIOS FLASHBACK+ port
- 4 x USB 2.0 Type-A ports
- 1 x BIOS FLASHBACK+ port
- 4 x USB 3.1 Gen1 Type-A ports
- 2 x LAN (RJ45) ports
- 1 x USB 3.1 Gen2 Type-A port
- 1 x USB 3.1 Gen2 Type-C port
- 5 x OFC audio jacks
- 1 x Optical S/PDIF OUT connector
USB utora na ploči ima pregršt – 5x USB 3.1 Gen 1 (USB 3.0) i 8x USB 2.0 iz X299 čipseta, tri USB 3.1 Gen 2 (Type A i Type C na stražnjem panelu i Type C preko internog konektora) iz ASM3142 čipa, te tri USB 3.1 Gen 1 porta na stražnjem panelu iz ASM1074 hub-a.

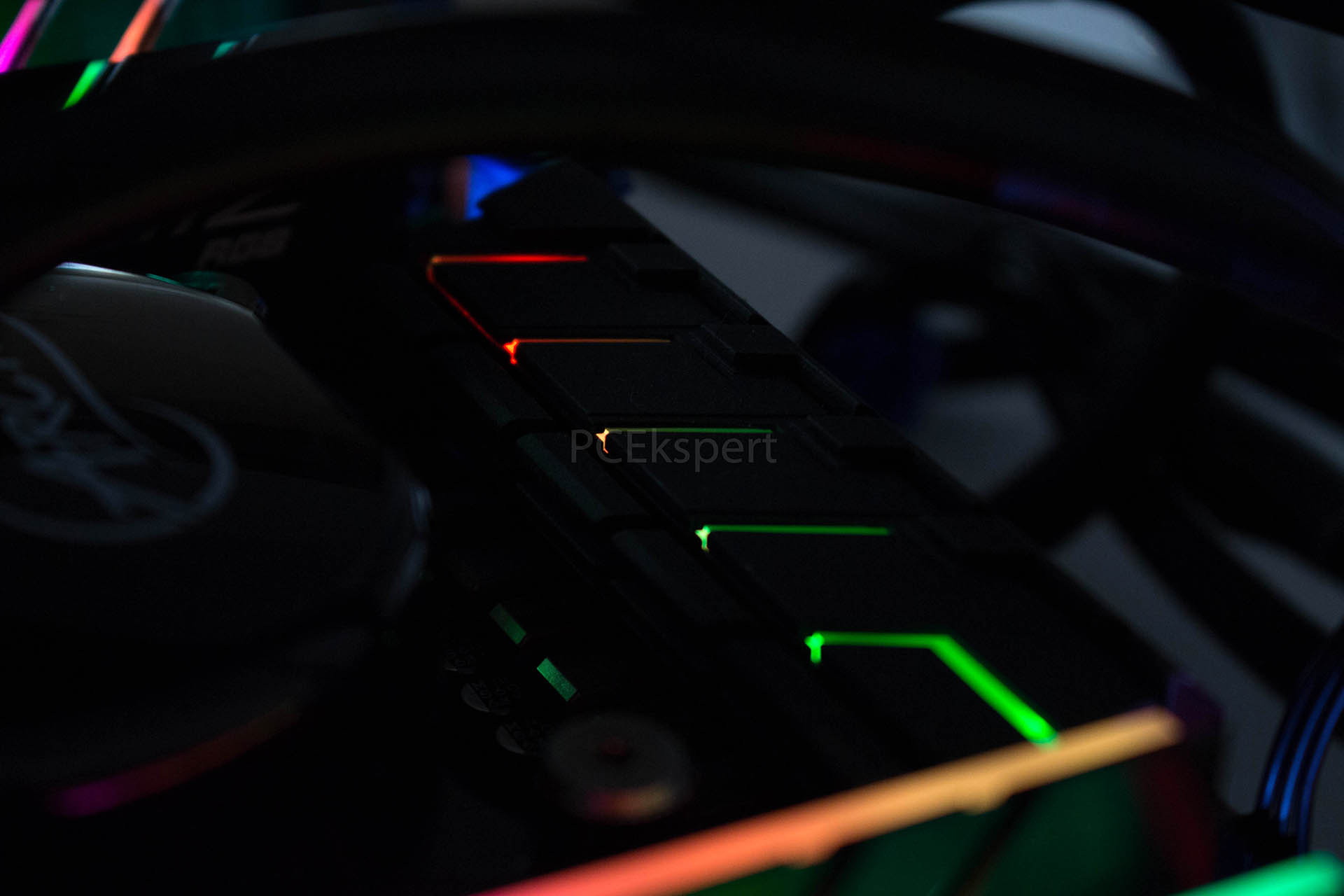

Rasvjeta na ploči nije naročito bogata i u skaldu je s njezinom workstation namjenom, kamo ju sam proizvođač svrstava. Ipak, moda se mora pratiti pa je MSI decentno ugradio rasvjetu u VRM hladnjak. Kontrola je putem softvera, a efekti su razni.

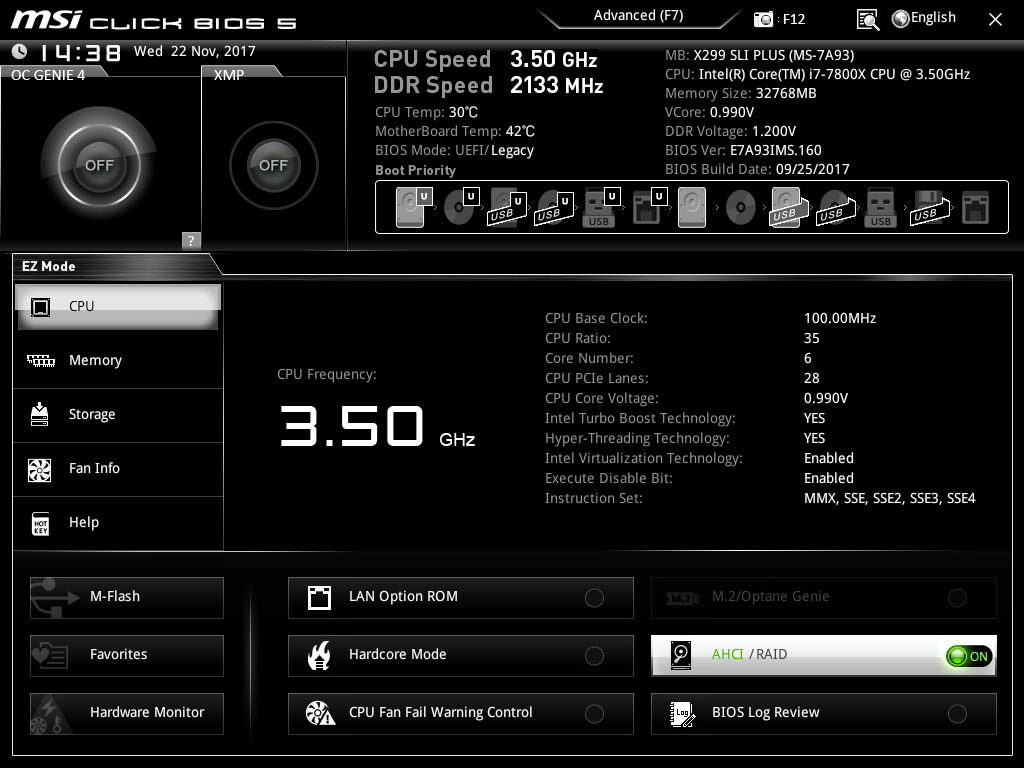

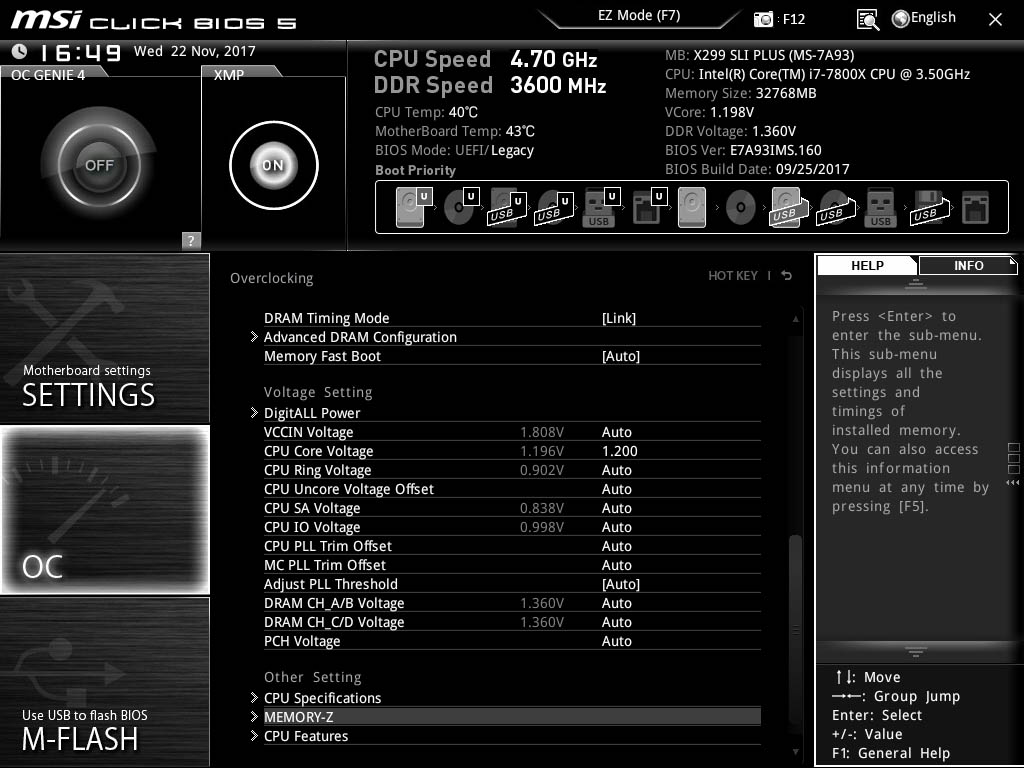

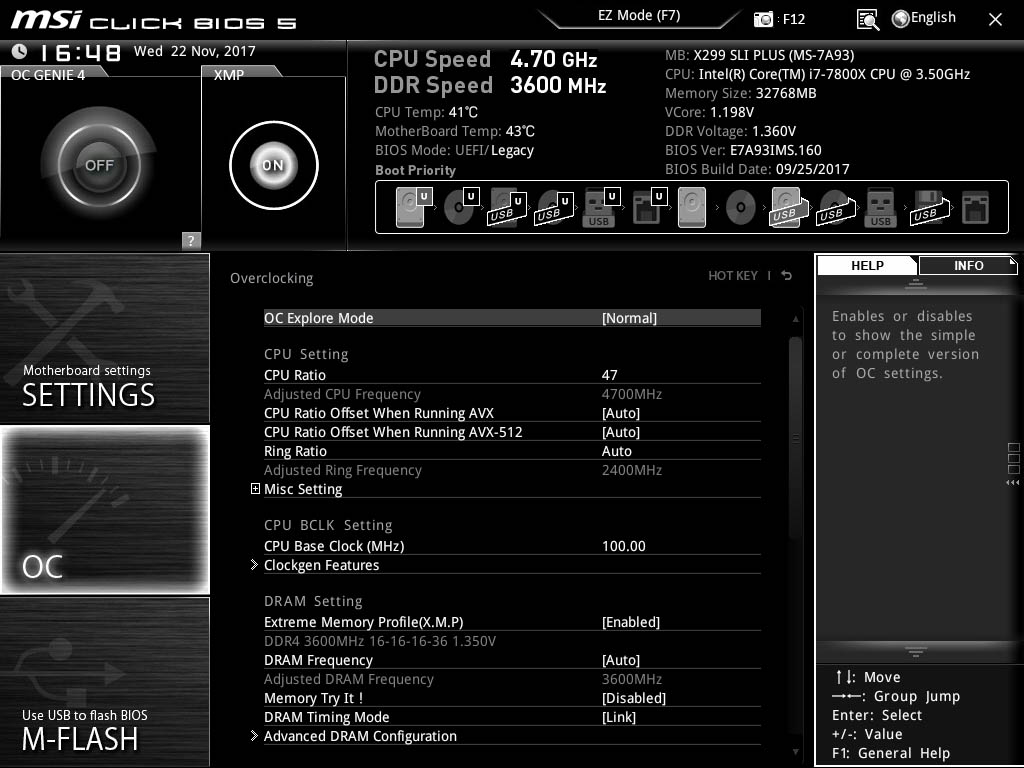

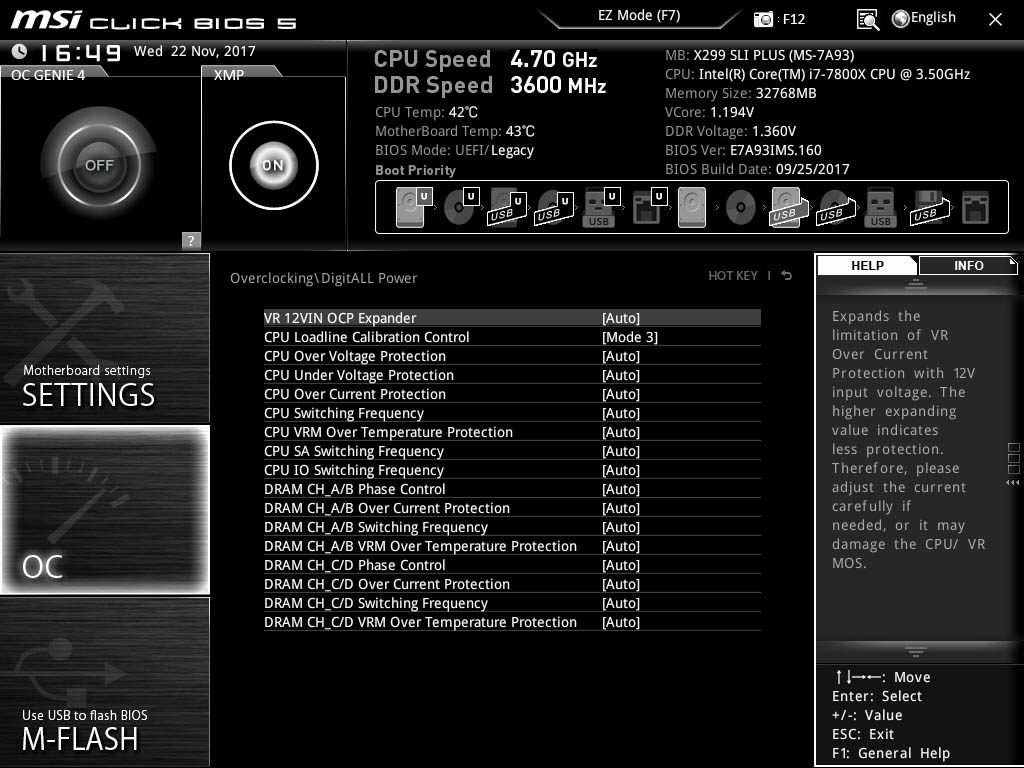

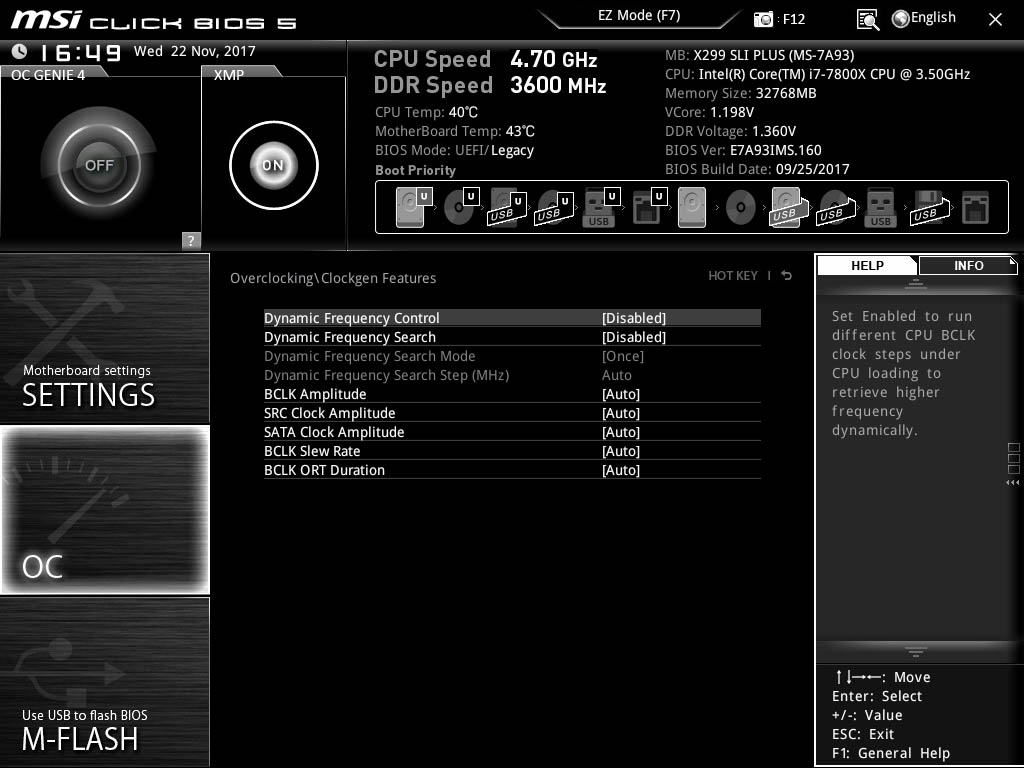

UEFI sučelje je standardnog MSI layouta koji nam se ne sviđa previše – ASRock, Asus i Gigabyte to ipak rade malo bolje. Bilo kako bilo, jednom kada se snađete vidjet će te kako je prepuno opcija za tweaking i overclocking. Softverska je podrška standardno solidna kod MSI-a, a vrijedi spomenuti kako uz ploču dolazi i šezdeset dnevna licenca za Vegas Pro softver koja nadopunjuje workstation namjenu ploče.
