Noctua NH-U12A recenzija

Objavljeno prije 16 dana - Krešimir Matanović

Noctua NH-U12A

noctua_nh_u12a_1 noctua_nh_u12a_2

Noctua je prije par tjedana predstavila novi NH-U12A hladnjak. Peta je to generacija U12 hladnjaka koji dolaze opremljeni s ventilatorima promjera 120 milimetara. Na novom se U12A nalaze dva nova NF-A12x25 PWM ventilatora kakve smo imali prilike testirati prošle godine. Tijelo je kompletno redizajnirano tijelo i sada kroz njega prolazi sedam toplovodnih cijevi, a za 37% je povećana i ukupna disipacijska površina. U12A ima i bolju kompatibilnost s RAM modulima, te karticama u PCIe slotovima jer mu je širina samo 125 milimetara.

noctua_nh_u12a_3 noctua_nh_u12a_4

Hladnjak dolazi u standardnom pakiranju koje nije mijenjano već neko vrijeme. Za to naravno nema ni potrebe jer Noctua to radi odlično. Na vanjskoj se strani kutije nalaze sve bitne informacije, a unutar nje je hladnjak lijepo zaštićen u debeli karton, dok je bundle odvojen u zasebnu kutiju i logično aranžiran. Na kutiji s dodatnom opremom se nalazi i popis iste sa slikama, pa je tako korisniku olakšan izbor točno onih dijelova koje treba za svoj sistem. NH-U12A podržava sev moderne desktop sockete osim TR4 za Threadrippere. To znači da s AMD-ove strane podržava AM2/3/3+/4 i FM1/2/2+ (koristi se backplate koji dolazi uz ploču), a s Intelove LGA 2066/2011-0/2011-3/115x. U pakiranju se nalazi kompletan SecuFirm2 sistem za montažu koji uključuje backplate za Intel LGA115x ploče, nosače za taj backplate, te sev potrebne odstojnike, vijke i matice. Za AMD dolaze samo nosači, dva seta odstojnika i vijci. Zajednički dijelovi uključuju dva NA-RC14 low noise adaptera, jedan NA-YC1 4-pinski Y kabel (splitter), jednu tubu NT-H1 paste i jedan SMT1 kutni odvijač. Uz to, tu su i upute za montažu na tri sistema socketa.

noctua_nh_u12a_6

Kroz duge godine postojanja PCEksperta, testirali smo nekoliko U12 hladnjaka, a u primjerima iz 2006., 2009. i 2013. godine vidimo koliko se stvari promijenilo i koliko ih je zapravo ostalo slično. Ono osnovno, tower oblik nije mijenjano i to do danas ostaje najefikasniji oblik za hlađenje procesora. Jednostavno, tako je moguće napraviti najveću i najefikasniju rashladnu površinu, s koje toplinu disipiraju dva 120-milimetarska ventilatora u push-pull konfiguraciji. One osnovne dimenzije su također vrlo slične, premda je cijeli hladnjak pomaknut drugačije, radi bolje kompatibilnosti s RAM modulima. Dimenzije su 158 milimetara u visinu, 125 milimetara u širinu i 58 milimetara u dubinu (dubina s ventilatorima raste na 112 milimetara). Hladnjak je sastavljen od horizontalno postavljenih aluminijskih limova kroz koje prolazi rekordnih sedam bakrenih toplovodnih cijevi. Svaki od limova je na svojoj kontaktnoj površini s toplovodnom cijevi zalemljen što poboljšava prijenos topline.

noctua_nh_u12a_7

Cijevi na dnu prolaze kroz bakrenu bazu i aluminijski dio na koji je pričvršćen nosač.- Sve je kao i uvijek poniklano i završna je obrada odlična. Masa tijela hladnjaka je 760 grama, a s dodana dva ventilatora raste na pozamašnih 1220 grama. Baza hladnjaka je postavljena u offset, tj. pomaknuta je u jednu stranu, kako bi se povećala kompatibilnost s memorijskim modulima. Na obje ploče koje smo testirali ni jedan od ventilatora nije nadvisio memorijske module i limit visine od 42 milimetra je samo za slučaj da koristimo četverokanalne ploče kada će lijevi DIMM utori i moduli u njima biti ispod ventilatora. Za slučajeve kada je kućište dublje od 158 milimetara, vanjski (lijevi) ventilator može ići prema gore pa moduli RAM-a mogu biti i viši od 42 milimetra. Ujedno, hladnjak je i zadovoljavajuće uzak, pa nema problema s grafičkim karticama.

noctua_nh_u12a_5

Ventilatori NF-A12x25 PWM su nam poznati iz testa koji smo napravili još sredinom prošle godine. Dimenzija su 120 x 120 x 25 milimetara, a u odnosu na prethodnike donijeli su novi dizajn kućišta i lopatica, te zadržali poznati SSO ovjes i druge dobre karakteristike. U ovoj PWM verziji imaju ugrađene NE-FD1 IC-e sa SCD tehnologijom, koji kontroliraju brzinu vrtnje između 450 i 2.000 okretaja u minuti (ili do 1.750 okretaja uz LN adapter) putem 4-pinskog konektora. Maksimalni protok zraka ventilatora je 102.1 metara kubnih u satu, a maksimalni statički pritisak 2.34 mmH2O. Noctua navodi kako je maksimalna buka 22.6 dB, a mi smo prošle godine pametnim telefonom izmjerili 49 dB na maksimumu. Sada uvodimo novinu u mjerenju buke, Meterk MK09 mjerač koji je pokazao maksimalnih 41 dB, a o načinu mjerenja ćemo malo više na sljedećoj stranici

noctua_nh_u12a_8 noctua_nh_u12a_9

Hladnjaci ovih dimenzija i sa 120-milimetarskim ventilatorima su dugo vremena (prije puno godina), bili flagshipovi i sasvim adekvatni za tada najjače procesore. Međutim, kako su frekvencije rasle, te broj jezgara flagshipovi su postali oni sa 140-milimetarskim ventilatorima, pa su tako nastale i grdosije poput NH-D15. Koliko je taj hladnjak veći i glomazniji vidimo na drugoj slici, i zapravo smo već zaboravili koliko bolje izgledaju kompaktniji 120-milimetarski. U ovom ćemo testu vidjeti može li najnovija verzija toga hladnjaka s uspjehom hladiti dva moćna procesora iz nekakvog srednjeg segmenta tržišta - Core i7-8700K i Ryzen 7 2700K.

noctua_nh_u12a_10 noctua_nh_u12a_11

Postupak instalacije je identičan kao i kod svih Noctua hladnjaka, samo što U12A ima nešto drugačiji razmak rupa pa gornji nosač ne odgovara na SecuFirm2 za primjerice D15. Za LGA115x je najprije potrebno staviti donju pločicu s vijcima (backplate - na slici je usporedba novog i starog), na koji dolaze plastični odstojnici, dvije poprečne prečke i thumb vijci. Pritisak hladnjaka je ravnomjeran i pasta se pravilno raspoređuje po IHS-u procesora što je bitno za idealan prijenos topline. Hladnjak je kompaktnih dimenzija i ventilatori su u potpunosti odignuti od hladnjaka na pločama.

noctua_nh_u12a_13 noctua_nh_u12a_14

Kod instalacije na AMD ploče, koristimo donju pločicu koja dolazi s pločama, a na njih se postavljaju plastični odstojnici, prečke i vijcima se sve pričvršćuje. Hladnjak se tada postavlja samo u dva moguća smjera. Orijentacija da su ventilatori okrenuti prema gore ili dolje kao kod Intela nije moguća.

Test sistem i način testiranja

Test sistem
Test sistem :: Hardware
Matična ploča Gigabyte X470 Aorus Gaming 7 WiFi, ASUS STRIX Z390-I Gaming
Procesor AMD Ryzen 2700X, Intel Core i7-8700K
Memorija G.Skill Sniper X 3.400 MHz 2x 8GB, G.Skill Trident Z 3.200 MHz 2x 8 GB
Grafičke kartice Sapphire Nitro+ Vega 56
Zvučna kartica On board
Napajanje Superflower Leadex Platinum 1200W
SSD ADATA SX8200 480GB M.2, Patriot Hellfire 240 GB M.2, Corsair Neutron XT 480 GB 2.5"
Monitor Dell UltraSharp U2713HM

Testni sistem :: Software
OS Windows 10
DirectX verzija 12
OCCT v, 4.5.1
HWInfo64 v.5.86-3480

Način testiranja

noctua_nh_u12a_15

Testove smo kao napravili na dvije različite platforme, kao što smo mogli vidjeti i na prethodnoj stranici kod opisa načina montaže. Različite smo platforme koristili kako bi dobili najbolji mogući uvid u performanse hladnjaka. Usporedba će biti s nekim od ranije testiranih hladnjaka, što vodenim što zračnim.

noctua_nh_u12a_16

Kao i do sada, koristili smo klasičan set softvera, tj. HWInfo64 za nadzor parametara rada i ono najvažnije, temperatura. Za opterećenje nam je poslužio OCCT-ov CPU test (Large Data Set, 64 bits, Infinite, maksimalni broj threadova). Nakon sat vremena opterećenja smo napravili screenshot HWInfa64 i te maksimalne temperature iskazali u grafovima.

meterk_mk09

Buku smo testirali s novonabavljenim Meterk MK09 uređajem. Nažalost, rezultati dobiveni njime nisu usporedivi s dosadašnjim načinom mjerenja - OnePlus 5T smartphone i SoundMeter aplikacija. Stoga ćemo još jedno vrijeme paralelno koristiti oba načina mjerenja, dok nam se baza mjerenja s novim ne poveća.

Rezultati testova

AMD Ryzen 7 2700X @ Stock [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)"  labels="Asus ROG Ryuo 240,Asus ROG Ryujin 360,Asus ROG Ryujin 240,CoolerMaster ML360R RGB,Be Quiet! Dark Rock Pro 4,Noctua NH-D15,Noctua NH-U12A,SilverStone TD02-RGB,Be Quiet! Dark Rock 4" values="62.5,62.9,65.5,67.4,67.5,67.9,68.1,69.6,71.3" colors="blue,blue,blue,blue,blue,blue,red,blue,blue" height="500" min="0"] Prije analize napomena. U grafu prikazane temperature su T(die), a one su kod ovog procesora niže za 10°C od T(ctl). Nakon sat vremena konstantnog opterećenja smo sa U12A zabilježili maksimalnu temperaturu od 68.1°C, što je za samo 0.2°C lošije od D15-ice. Uz to, U12A je bolji od Silverstoneovog TD02-RGB vodenog hlađenja za 1.5 °C. Maksimalni broj okretaja koji smo zabilježili na ovoj radnoj frekvenciji je 1.658 u jednoj minuti, pri čemu je buka iznosila 39 dB (mjereno novim instrumentom). Kada smo na ventilatore stavili low noise adapter, broj okretaja nije prelazio 1.355 u jednoj minuti, a temperatura je išla do 70.8°C. Buka se pri tom smanjila na gotovo nečujnih 37 dB. AMD Ryzen 7 2700X @ 4.3 GHz [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)"  labels="Asus ROG Ryuo 240,Noctua NH-D15,Asus ROG Ryujin 360,Asus ROG Ryujin 240,Noctua NH-U12A,SilverStone TD02-RGB,CoolerMaster ML360R RGB" values="77.4,77.9,78.9,79.5,80,83.3,84" colors="blue,blue,blue,blue,red,blue,blue" height="400" min="0"] Overclockingom procesora na 4.3 GHz pri 1.41 V (LLC Turbo), temperatura raste na na 80°C, broj okretaja na maksimalnih 2.020 u jednoj minuti, a buka na maksimalnih 41 dB. Postignuti rezultat je respektabilan, pogotovo kada se pogledaju rezultati velikih vodenih hlađenja. D15 je ovdje ipak u malo većoj prednosti (2.1°C), jer ipak ima puno veći rashladni kapacitet koji je kod overclockinga bolje iskorišten. Intel i7-8700K @ Stock (4.3 GHz) [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 240,Asus ROG Ryuo 240,Asus ROG Ryujin 360,Arctic LF 240,CoolerMaster ML360R RGB,Cryorig H7,Noctua NH-D15,Be Quiet! Dark Rock Pro 4,Noctua NH-U12A,Arctic Freezer 12,Be Quiet! Dark Rock 4,SilverStone TD02-RGB" values="62,62,63,68,68,68,69,70,70,72,72,76" colors="blue,blue,blue,blue,blue,blue,blue,blue,orange,blue,blue,blue" height="600" min="0"] Rezultat iznad je na referentnim vrijednostima procesora, tj. na 4.3 GHz u boostu na svim jezgrama. Podatak o temperaturi je maksimum na jednoj jezgri, a ovdje je to bilo okruglih 70°C, što je samo 1°C lošije od Noctue D15. Prosjek na svim jezgrama je samo malo niži - 69°C. Ventilator se ovdje malo brže vrtio nego na stock vrijednostima za Ryten 7 2700X i zabilježili smo maksimum od 1.829 okretaja u minuti. No, realno se ventilatori u prosjeku ipak vrte na nešto nižem broju okretaja. Intel i7-8700K @ 4.7 GHz [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 240,Asus ROG Ryuo 240,Asus ROG Ryujin 360,CoolerMaster ML360R RGB,Noctua NH-D15,Arctic LF 240,Noctua NH-U12A,Be Quiet! Dark Rock Pro 4,SilverStone TD02-RGB,Be Quiet! Dark Rock 4,Cryorig H7,Arctic Freezer 12" values="80,80,81,82,86,88,89,90,90,92,92,95" colors="blue,blue,blue,blue,blue,blue,orange,blue,blue,blue,blue,blue" height="600" min="0"] Na 4.7 GHz, i pri naponuo od 1.4 V (1.37V pod opterećenjem), temperatura raste na 89°C što je sasvim zadovoljavajuće, ako znamo da se i pri okruglih 5 GHz ne penje na više od 90°C. Tako je ovaj hladnjak moguće koristiti u 24/7 upotrebi s ovim procesorom na toj lijepoj okrugloj frekvenciji. Prosjek na svim jezgrama je pri 4.7 GH u na sasvim prihvatljivijih 85°C. Buka [ichart headers="ID, Buka (dBA)" title="Buka (dBA)" htitle="Buka (dBA, manje je boilje)"  labels="Noctua NH-D15 @ Full,Noctua NH-U12A @ Full,Noctua NH-D15 @ LNA,Noctua NH-U12A @ LNA" values="43,41,39,37" colors="blue,blue,orange,red" height="300" min="0"] S obzirom da je instrument za mjerenje buke novi, s grafom krećemo ispočetka i popunjavat ćemo ga kako testiramo nove hladnjake (kojih će u bližoj budućnosti biti dosta). Ambijentalna buka je iznosila oko 35 dB, pa to možemo uzeti kao referencu za porast buke pri određenom broju okretaja. Veliki ventilatori na D15 i dalje su bučniji na maksimumu, što se može korigirati ULN adapterom, ali nije poželjno ako overclockiramo. Istu paralelu možemo povući i s U12A - ako overclockiramo bolje je ne koristiti ULN adapter. Njegovih je 41 dB čujno, no ne i pretjerano bučno. Samo za usporedbu OnePlus 5T i aplikacija sound meter su bilježili maksimalnih 49 dB.

Zaključak

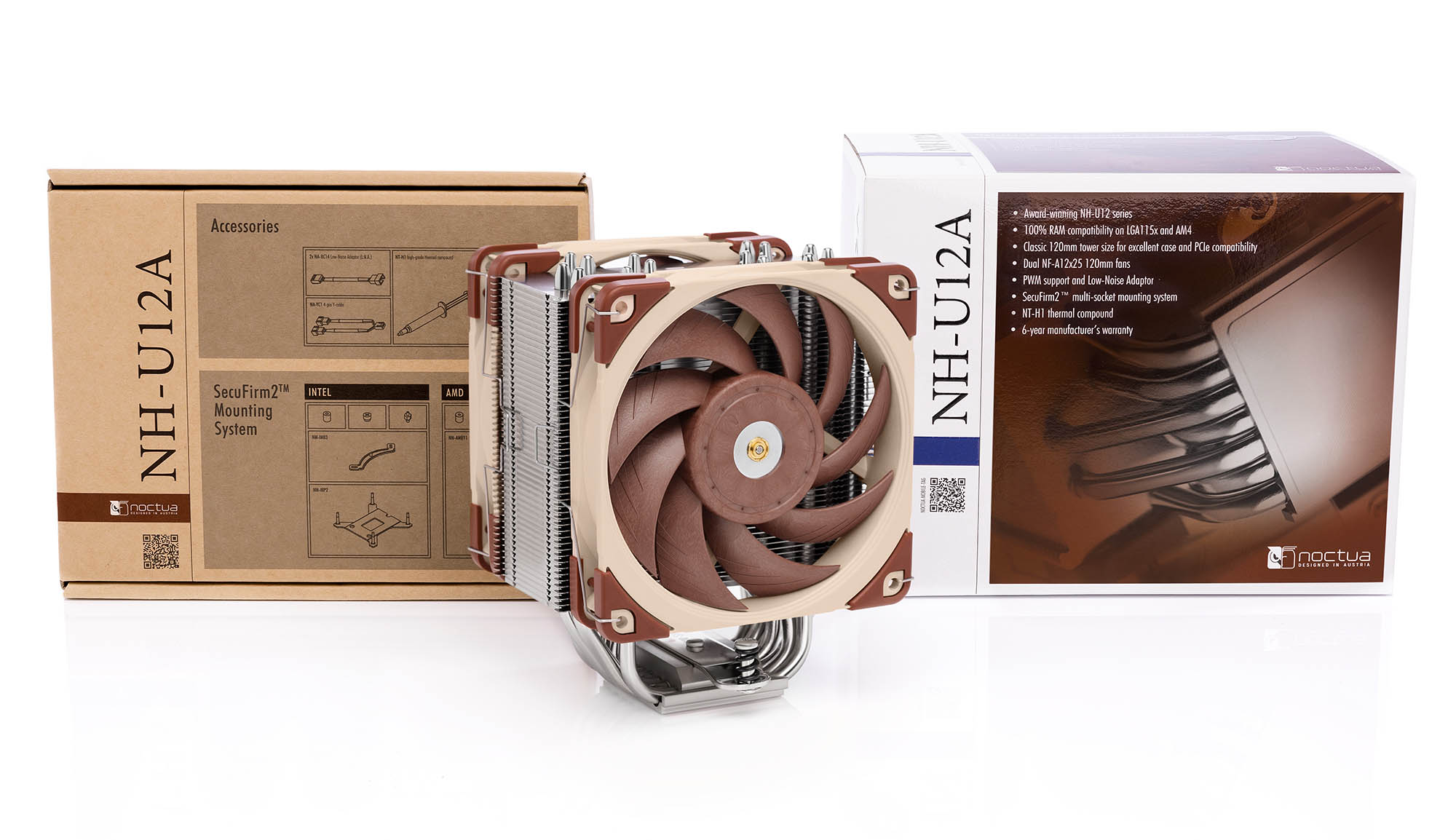

noctua_nh_u12a_17

Noctua nastavlja unaprjeđivati svoje već ionako odlične proizvode i ova nova generacija 120-milimetarskog hladnjaka za procesore je skoro pa bez mane. Poboljšali su kompatibilnost s modulima radne memorije, te su poboljšali rashladna svojstva redizajnom tijela i povećanjem broja toplovodnih cijevi. Novi ventilatori su donijeli efikasniji prijenos topline u okolinu, a pri tome nisu pretjerano bučni (uz LN adapter i gotovo nečujni). Kvaliteta materijala i izrade je vrhunska kao i do sada i rijetko tko od konkurencije se može pohvaliti ovom razinom kvalitete. Zadržali su isti onaj jednostavni način ugradnje kompatibilan s većinom socketa na tržištu, a bundle je potpun. Jedino što bi voljeli da je nova NT-H2 pasta umjesto H1. Performanse hladnjaka NH-U12A su vrlo dobre, gotovo pa u rangu s nekim vodenim hlađenjima, a u slučaju neoverclockiranih procesora i bliske onima D15. Kada krenemo s overclockingom razlika postaje malo veća, no ne i tolika da ne bi U12A uzeli u obzir i dali mu prednost pred D15. Ponajprije zbog manjih dimenzija i veće kompatibilnosti. I tu dolazimo do nažalost neizbježnog ali, a to je cijena. Noctua za NH-U12A traži 100 €, iznos za koji možemo kupiti i D15 koji je ipak nadmoćniji pri overclockingu. Tako je zapravo kupcu ostavljen odabir želi li manji i kompaktniji hladnjak ili veći za isti iznos, a odlučivat će vjerojatno prostor u kućištu. Naš bi izbor ipak ostala moćna D15-ica koja je nešto bolja za overclockiranje. No, ukupno gledano, zbog odličnih karakteristika koje ima U12A je svakako zaslužio Editor`s Choice.
