Recenzija – Noctua NF-A20, A12x15, A4x20 & accessories

Datum objave 03.07.2017 - Recenzija – Noctua NF-A20, A12x15, A4x20 & accessories

Noctua NF-A20, A12x15, A4x20 & accessories - prvi dio

noctua_fans_2017_1

Iz Noctue su nam pristigli njihovi najnoviji ventilatori i dodaci za iste. Nedavno predstavljeni NF-A20, A12x15 i su došli u dvije verzije - FLX i PWM, dok su maleni A40x20 došli u 5 V i 5V PWM izvedbama. Uz njih su poslali i NA-FC1 kontroler za ventilatore, NA-SAC5 SATA to 4-pin power adapter te NA-SAV3 i NA-SAV4 antivibracijski nosači ventilatora. NF-A20 FLX & PWM

noctua_fans_2017_2

Za početak krećemo s Noctuinim najvećim ventilatorima, i zapravo njihovim prvim u ovoj dimenziji. Napravljeni su s Nocuinom filozofijom i patentima preuzetim iz manjih ventilatora, i u standardno visokoj kvaliteti premium klase.

noctua_fans_2017_3

Ventilatori dolaze u poprilično velikim kutijama jer su naravno i sami glomazni. Dizajn pakiranja je tipičan za Noctuu, s detaljnim grafikama, objašnjenjima tehnologija i knjižicom s detaljnim uputstvima. Noctua se oko prezentacije uvijek potrudi kao da je riječ o puno kompleksnijem proizvodu od ventilatora, pa ih i to odvaja od ostatka konkurencije. Tome u prilog ide i standardno šest godišnje jamstvo.

noctua_fans_2017_4

NF-A20 ventilatori su smješteni u AAO okvir (advanced acoustic opimisation), sa stepenastim dizajnom na strani usisa zraka i s integriranim antivibracijskim podlogama. Kućište ventilatora je dimenzija 200 x 200 x 30 milimetara, a ima tri seta rupa za montiranje - 154 x 154, 110 x 180 i 170 x 170 milimetara. Na taj je način osigurana kompatibilnost sa širokom lepezom kućišta. Geometrija lopatica ventilatora je A tipa, s kanalima za ubrzavanje protoka zraka. Ovješenje je klasično Noctuino - SSO2.

noctua_fans_2017_5

PWM verzija ima 4-pinski konektor i promjenjivu brzinu vrtnje od 350 pa do 800 okretaja u minuti koju kontrolira NE-FD1 PWM IC (uz LN adapter je maksimalna brzina 550 okretaja). Pri maksimalnoj je brzini protok zraka 146.9 metara kubnih po satu, a s priloženim Low Noise adapterom je 100.8. Maksimalna buka je 18.1 dB(A), a s LN adapterom 10.7 dB(A). Mi smo izmjerili 37 i 42 dB što je zadovoljavajuće tiho. Maksimalni pritisci zraka su 1.08 mmH2O, i 0.51 mmH2O. Radni napon je 12 V, a potrošnja je 0.96 W. FLX verzija dolazi s 3-pinskim konektorom i fiksno radi ili na 800 okretaja ili na 550 s LN adapterom. Sve ostale značajke su u potpunosti identične, baš kao i podatak o 150.000 radnih sati MTTF (mean time to failure).

noctua_fans_2017_6 noctua_fans_2017_7

Uz oba ventilatora dolazi vrlo bogata oprema koja se sastoji od Low Noise adaptera, 3-na-4-pinskog kabela kod FLX-a i 4-pinski Y kabel kod PWM-a, 30 centimetara produžnog kabela, četiri NA-AV3 antivibracijskih nosača, četiri NA-AV4 antivibracijskih nosača i četiri metalna vijka. NF-A12x15

noctua_fans_2017_8 noctua_fans_2017_9

A12x15 je tanja verzija popularnih A12 ventilatora koji su inače debeli 25 milimetara. Ovi su debljine 15 milimetara i namijenjeni su skučenijim prostorima (hladnjaci niskog profila), manjim kućištima i općenito HTPC upotrebi kako bi to i sam proizvođač natuknuo. Pakiranje je standardno za Noctuu, sa svim informacijama i grafikama koje potencijalnom kupcu objašnjavaju kakav će to proizvod upravo kupiti i zašto je bolji od konkurencije. Tu je naravno i otklopna stranica ispod koje je moguće proizvod djelomično i vidjeti a i saznati na koje ga je sve načine moguće instalirati i koristiti. Uz ventilator i opremu u kutiji se nalaze i tiskane upute, a jamstvo na proizvod je također šest godišnje.

noctua_fans_2017_10

Ventilatori su u kartonskoj kutiji smještani u blister pakiranje, s uredno složenim kabelima i svim ostalim dodacima. Dimenzije ventilatora su klasičnih 120 x 120, no debljina im je smanjena na samo 15 milimetara. Kućište je klasični AAO okvir, sa stepenastim usisom, a lopatice ventilatora imaju već poznate kanale za ubrzavanje protoka zraka. Ovjes je SSO2, a zbog skraćene osovine ovoga ventilatora glavčina motora je pojačana metalnom konstrukcijom iz industrijskih ventilatora. Rupe za montažu su dimenzija 105 x 105 milimetara, znači kao i kod klasičnih "debljih" 120 milimetarskih ventilatora.

noctua_fans_2017_11

PWM model ima jasno promjenjivu brzinu vrtnje koja može varirati od 450 okretaja pa do 1.850 okretaja u minuti (NE-FD1 PWM IC). Uz priloženi Low Noise adapter, maksimalna brzina je 1.400 okretaja. Maksimalni protok zraka je 94.2 kubna metra u minuti, uz maksimalnu buku od 23.9 dB(A) pri čemu smo mi izmjerili već dosta čujnih 50 dB. Maksimalni pritisak je 1.53 mmH2O. S LN adapterom protok zraka pada na maksimalnih 70.8 mmH2O, buka pada na 16.8 dB(A) (izmjereno 44 dB), a maksimalni pritisak na 0.9 mmH2O. Maksimalna potrošnja ventilatora je 1.56 W pri 12 V naponu. MTTF je 150.000 sati. FLX verzija ima 3-pinski adapter i uvijek radi na maksimalnom broju okretaja, a Noctua uz taj ventilator isporučuje dva adaptera za smanjivanje brzine okretaja - Low Noise i Ultra Low noise. S prvim brzina okretaja pada na 1.400 kao i kod PWM verzije, a s drugim na 950 okretaja pri čemu je maksimalni pritisak 0.45 mmH2O, a buka pada na 10.2 dB(A) odnosno izmjerenih 37 dB što je praktički nečujno.

noctua_fans_2017_12

Uz PWM verziju dolaze LN adapter, 4-pinski Y kabel, 30 centimetarski produžni kabel, četiri NA-AV3 antivibracijska nosača i metalni vijci. FLX verzija se razlikuje po tome što nema Y kabel i što ima ULN adapter te 3-na-4-pinski adapter.

Noctua NF-A20, A12x15, A4x20 & accessories - drugi dio

NF-A4x20 PWM, FLX, 5V & 5V PWM

noctua_fans_2017_14

Maleni, 40-milimetarski ventilatori dolaze u četiri različite uzvedbe - PWM, FLX, 5V i 5V PWM. Noctua u ponudi ima još osom ovih 20 milimetara debelih i one debljine 10 milimetara za skučenije prostore. Dvadesetke su nešto brže i donose veći statički pritisak, te su naravno i bučnije. Ventilatori dolaze u klasičnom pakiranju, ništa manjem od onih 120-milimetarskih, a uz njih dolazi i bogata oprema pa je sve lijepo prezentirano u blister pakiranju koje je unutar kartonskog. Kartonsko je kao i uvijek prepuno informacija, a dolazi i s otklopnom stranicom na čičak, ispod koje su detaljne informacije te pogled na sami proizvod.

noctua_fans_2017_13

Noctua sve svoje ventilatore proizvodi s jednakom pažnjom i kvalitetom, te jednakim tehnologijama. I ovi koriste AAO dizajn kućišta sa stepenastim usisom, te Flow Acceleration kanale na lopaticama ventilatora. PWM verzija koristi poznati NE-FD1 IC kontroler koji automatski kontrolira brzinu vrtnje putem 4-pinskog konektora. Uz ventilatore dolazi i OmniJoin set za instalaciju na "proprietary" konektore, a jamstvo je jasno šest godišnje. Ventilatori imaju i ugrađene antivibracijske podloškice od silikona, od čega su uostalom i nosači. ventilatori su dimenzija 40 x 40 x 20 milimetara, s rasponom rupa za montažu od 32 x 32 milimetra.

noctua_fans_2017_15

Ovješenje je Noctuino standardno SSO2 (self-stabilising oil-pressure bearing). PWM verzija ima minimalnu brzinu od 1.200 okretaja u minuti, a maksimalnu od 5.000. Maksimlani protok zraka je 9.4 metra kubna na sat, a s obzirom da je koncentiran na malenu površinu to znači kako je zračna struja poprilično jaka. Maksimalna buka je 14.9 dB kako navodi proizvođač no mi smo izmjerili jako čujnih 52 dB. Maksimalni statički pritisak je 2.26 mmH2O. Uz priloženi LN adapter maksimalna brzina pada na 4.400 okretaja, protok na 8.3 metra kubna na sat, buka na 12.2 dB(A) (izmjereno 47 dB), a pritisak na 1.75 mmH2O. Maksimalna potrošnja je 0.6 V, pri 0.05 A struje. MTTF je 150.000 sati. FLX verzija dolazi s 3 pinskim konektorom i stalno se vrti na maksimalnih 5.000 okretaja, a Noctua uz nju daje i LN te ULN adaptere s kojima brzina pada na 4.400 odnosno 3.700 okretaja. Pri 3.700 protok pada na 6.9 metra kubna na sat, buka na 8.5 dB(A) (izmjereno 42 dB), a pritisak na 1.23 mmH2O. Sve ostale karakteristike su identične kao i kod PWM verzije.

noctua_fans_2017_16

5V verzije su posebne po NE-FD3 PWM IC kontrolerima koji integriraju Smooth Commutation tehnologiju uz SSO2 ovjes. Posebno treba naglasiti kako ove ventilatore ne treba koristiti na klasičnim 12 V konektorima na matičnim pločama jer će se oštetiti - oni su samo za 5 V primjenu u mrežnim, storage ili sličnim uređajima. U skladu s tim dolaze s OmniJoin adapterom za "proprietary" adaptere i sa zaštitom polariteta. 5V PWM (4-pinski konektor), verzija ima minimalnu brzinu od 1.100 okretaja u minuti, a maksimalnu 5.000. Potrošnja je 0.5 W, uz nešto višu struju od 1 A a zbog nižeg radnog napona (5 V). Sve ostale karakteristike su identične ranije opisanim modelima. 5V verzija ima 3-pinski konektor i konstantno se vrti na maksimalnih 5.000 okretaja uz karakteristike koje su identične ostalim modelima.

noctua_fans_2017_17

Maleni su ventilatori specifični po OmniJoin adapterskom setu koji im omogućuje kompatibilnost s različitim konektorima, jer imaju diodu za promjenu polariteta.  Prilagodba je jednostavna, odreže se originalni konektor i spoji 3M Schotchlok konektor. Različiti ventilatori imaju i različitu opremu. Svima su im zajednički OmniJoin set, metalni vijci, 30 cm produžni kabeli i NA-AV3 silikonski nosači. Kod PWM verzije je posebnost LN adapteri 4-pinski Y kabel za dva ventilatora, kod FLX verzije su to LN i ULN adapteri, a uz 5V PWM verziju još dolazi i 4-pinski Y kabel. Accessories

noctua_fans_2017_18

Accessories ili dodaci ventilatorima uključuju NA-SAV3 i SAV4 antivibracijske nosače, SAC5 SATA-to-4-pin power adapter i FC1 kontroler za 4-pinske PWM ventilatore. Pakiranja su kao i uvijek kod Noctue vrlo kvalitetna s meko podloženom unutrašnjošću i detaljnim uputama.

noctua_fans_2017_19

U oba pakiranja dolazi po šesnaest nosača koji zamjenjuju standardne vijke za ventilatore, a napravljeni su od mekog silikona pa ne prenose vibracije i buku. SAV3 dvostrani nosači (lijevo), pogodni su za instalaciju na tanje ventilatore od 10, 14, 15, 20 ali i 25 milimetara debljine, sa standardnim otvorenim kutevima (pawl 1, odnosno nabor 1), ali i zatvorenim kutevima (nabori 2 do 5).

noctua_fans_2017_20

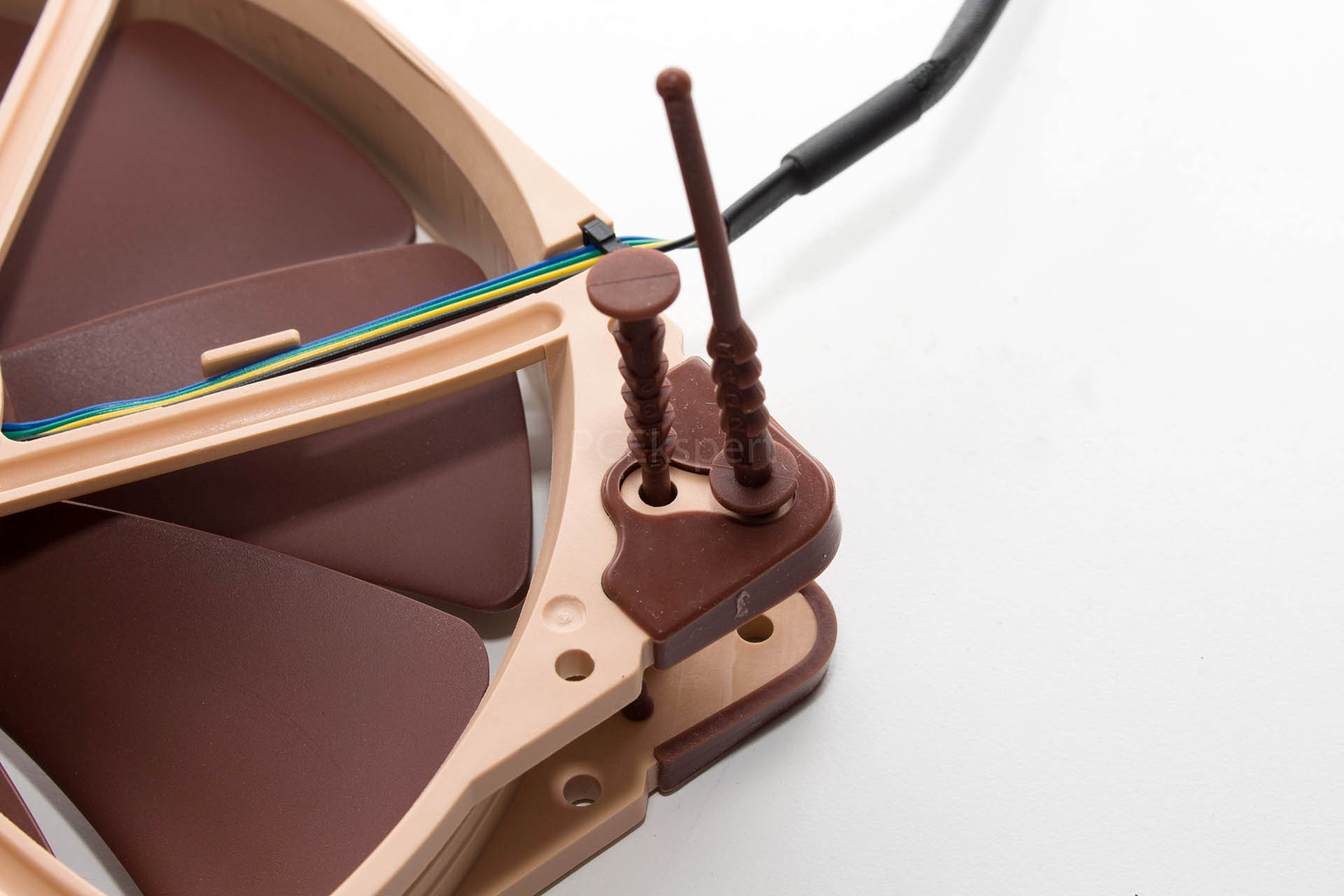

SAV4 su jednostrani nosači s pet nabora čime su pogodni i za zatvorene i za otvorene kuteve ventilatora a montirati ih se može na debljine ventilatora od 10, 14, 15, 20 i 25 milimetara. Koristi ih se za montažu ventilatora na kućište, jer zatvorena strana pruža "čišći" izgled stražnje strane kućišta ili stranice na koju montiramo ventilator. Noctua jamči kako su svi nosači "tear-free", a i samo smo to puno puta isprobali razvlačenjem pri čemu ni jedan nosač ne puca. Jamstvo je 6-godišnje, a osim s Noctuinim su ventilatorima kompatibilni i s mnoštvom drugih.

noctua_fans_2017_21

NA-FC1 je kontroler za 4-pinske ventilatore koji radi ili u manualnom načinu rada ili u suradnji s PWM kontrolom matične ploče, a raspon napona je od 5 do 12V. Kompaktnih je dimenzija - 21 x 25 x 48 mm, i mase 15 grama. Ventilatori mogu raditi od 0-100% PWM područja, a ima i "no stop" mod koji sprječava zaustavljanje ventilatora, odnosno ne da okretaji padnu ispod 300 u minuti. U manualnom je modu pogodan za primjerice industrialPPC ventilatore koji rade na višim okretajima, pa ih usporava radi niže radne buke.

noctua_fans_2017_22

Na kontroleru se nalaze dvije LED-ice (žuta za status brzine i zelena za status "no stop" moda), potenciometar za kontrolu brzine i "no stop" tipka. Na vrhu je ulazni 4-pinski konektor a na dnu je izlazni. S priloženim je 3Y kabelom (NA-SC1) moguće kontrolirati do tri ventilatora istovremeno, a tu je i NA-EC1 ulazni kabel te SATA-to-4-pin adapter (NA-AC4). I FC1 dolazi sa šest godina jamstva.

IMG_7103

NA-SAC5 je sleeved adapter sa SATA Power konektorom na jednoj strani i 4-pinskim na drugoj. Kompatibilan je i s 3-pinskim ventilatorima, a dozvoljava njihovo direktno napajanje iz SATA Power konektora na napajanju. U kombinaciji s SYC1 Z kabelima koji se nabavljaju zasebno najpogodniji je to način napajanja ventilatora s tipično visokom potrošnjom. Sada su proizvođači matičnih ploča već počeli dizajnirati vodove kako bi izdržali više zahtjeve za strujom i snagom, no ovakvi adapteri i dalje su bolje (sigurnije) rješenje za napajanje moćnijih ventilatora. Jamstvo na adapter je standardno 6-godišnje.

Noctua NF-A20, A12x15, A4x20 & accessories - treći dio

Zaključak

Noctua koristi svoju veliku ekspertizu u izradi sve boljih ventilatora iz godine u godinu. Novosti za ovu su tri varijante koje smo u ovom članku pokazali i svaka je od njih posebna, a to uključuje i sve izvedenice pojedinih ventilatora. Veliki NF-A20 i u PWM i U FLX verziji košta oko 33 € što je korektna cijena za veličinu ventilatora, svu opremu koju donosi i na kraju krajeva vrlo dobre performanse uz ne previsoku buku. Kvaliteta izrade je visoka, materijali odlični a tehnologije jamče dugovječnost - kao i šest godišnje jamstvo uostalom. NF-A12x15 su po cijeni od 24 € pogodni za ugradnju u skučenija HTPC kućišta i na manje hladnjake, a obavezno ih se treba malo usporiti jer su na visokim okretajima čujniji. "Propuh" koji stvaraju je vrlo dobar i na nižim okretajima.

A4x20 je u svim verzijama oko 20 €. Visoka je to cijena za 40-milimetarske ventilatore, no zbog kvalitete izrade, jamstva i ponajprije velike kompatibilnosti i mogućnosti prilagodbe isplati se platiti i tako visoki iznos. Ventilatori jesu bučniji pri visokim okretajima, no za kakav komad mrežne opreme koji je u ormaru to i nije bitno, a koncentrirana je zračna struja visoka i moćna.

NA-SAV3 i SAV4 su po 11.50 € za što kupac dobiva kvalitetu, kompatibilnost s velikim brojem ventilatora i 16 komada nosača za po četiri ventilatora. NA-FC1 je svestran i kvalitetan kontroler za do tri ventilatora koji je moguće napajati direktno iz SATA Power konektora, pa može kontrolirati i jače ventilatore, no nije jeftin - 15 €. I za kraj, NA-SAC5 adapter koji može biti iznimno koristan za jače ventilatore koji se direktno napajaju iz SATA Power konektora i tako ne opterećuju ploču. Negativna je jedino cijena od oko 8 €.

Svi Noctuini proizvodi su kao uvijek korisni i zaslužuju visoke preporuke, a jedino što ima zapravo možemo zamjeriti je nešto viša cijena za naše hrvatske (prazne) džepove.
