U lab nam je stigla i druga Sapphireova ploča iz ove njihove nove ere. U davna vremena smo testirali njihove ploče s AMD 790FX čipsetom, a sad je pred nama jedna s aktualnim X870 čipsetom. Model Pure X870A WiFi 7 karakterizira bijelo-sivi dizajn s ponekim crnim elementima i 19-fazna napojna jedinica. Model je to srednje klase, sa "samo jednim" X870 čipom i nešto manje I/O mogućnosti od onih s dva. Ipak i ova je solidno opremljena te donosi WiFi 7, 5-gigabitni ethernet, 20-gigabitni USB Type-C port i tri M.2 slota.
U videu otpakiranja mogli ste vidjeti izbliza kako izgleda kutija, kako je gornji poklopac zalijepljen te kako je ploča pakirana unutar kutije. Na kutiji se nalaze osnovne informacije o proizvodu, koje bi mogle zanimati kupce. Zanimljivo je što je ovo ploča srednjeg tržišnog razreda, a dolazi u kutiji koja ima poklopac kao neke skuplje konkurentice. No, bundle zato nije bogat i sasvim je u razini cjenovnog razreda. Osim same ploče nalazimo WiFi antenu u dva dijela sa starim tipom spojnica (navoj), dva bijela SATA kabela i papirologija - moralo se uštedjeti negdje.
Sapphire je u tržišnu utakmicu u segmentu matičnih ploča krenuo malo konzervativnije i najprije su izbacili jeftinije B850 modele ploča od kojih smo jedan i testirali - Nitro+ B850A WiFi7. Model koji danas testiramo im je prva i za sad jedina ploča opremljena moćnijim X870 čipsetom. Prvu su ploču odlučili lansirati u Pure seriji, a očekuju se i dodatni modeli u skupljoj Nitro+ seriji. Pure X870A WiFi7 prati moderne trendove s bijelo srebrnom izvedbom, no ostavlja i pokoji crni element kao što su DIMM utori, PCIe slotovi, SATA portovi itd. Nisu išli na potpuno bijelu varijantu, to će tek možda uslijediti. Ova ploča s ovim kombinacijama boja izgleda sasvim solidno, a tome doprinose i veliki aluminijski hladnjaci koji nisu jednolični već imaju i bijele detalje na sebi.

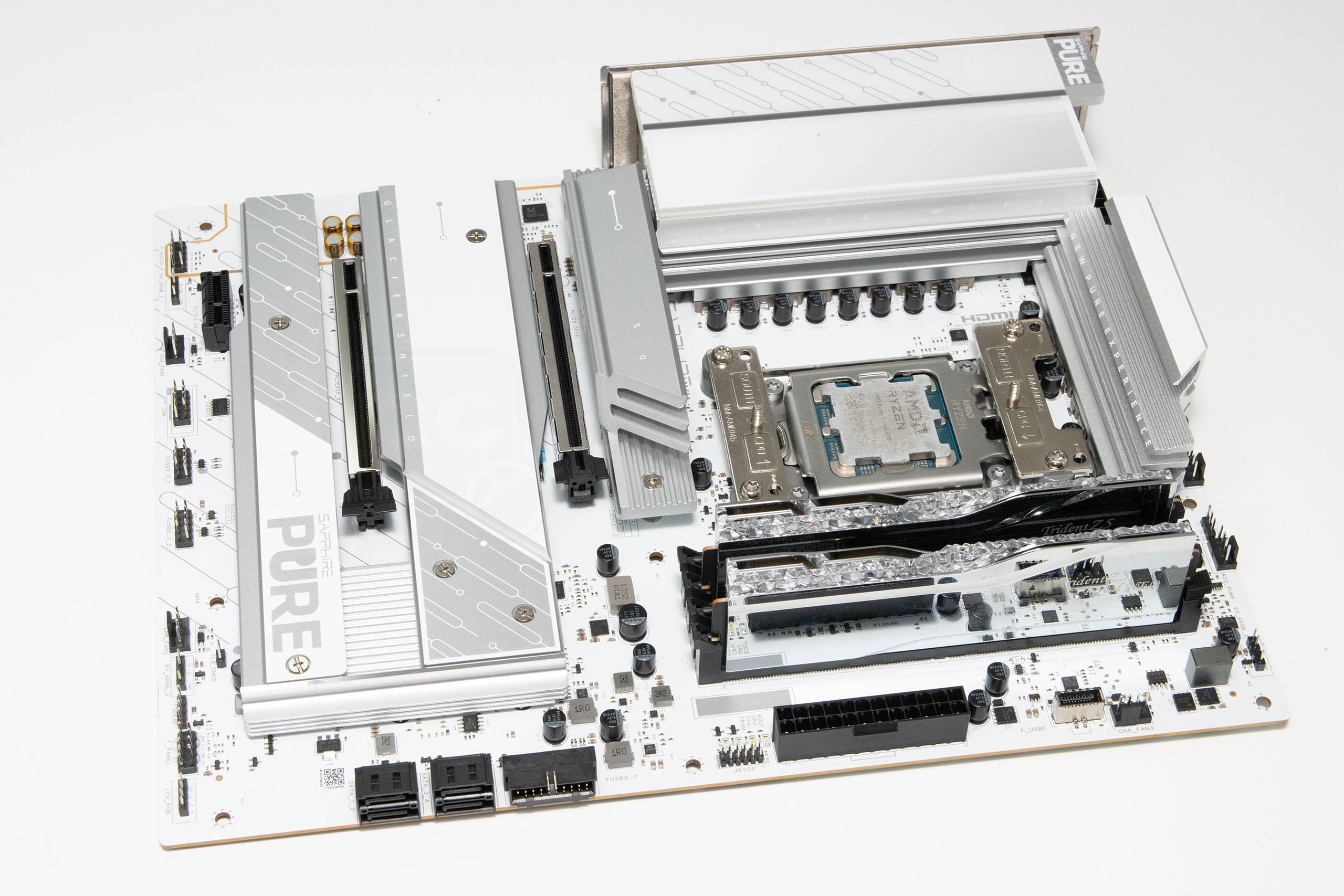

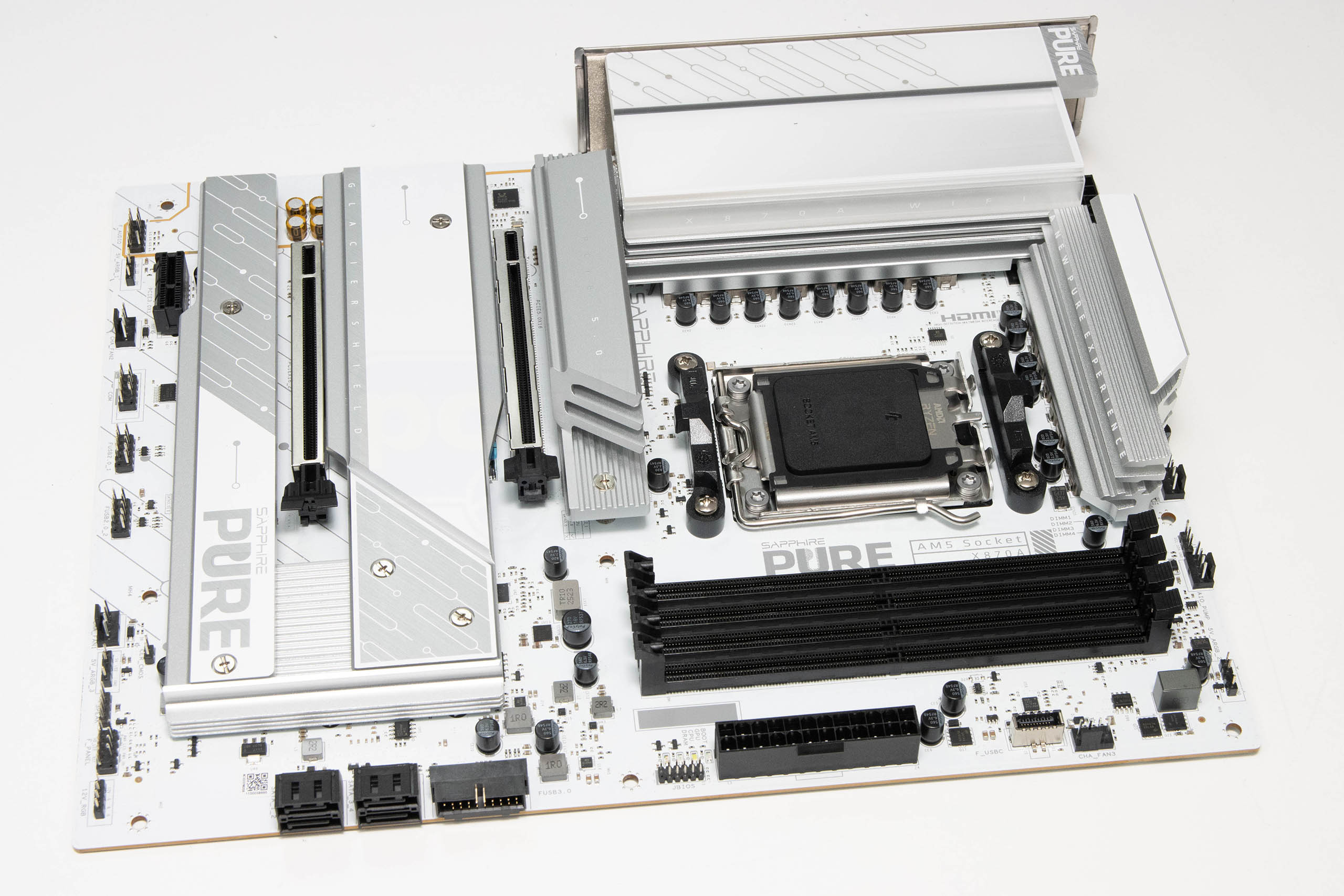

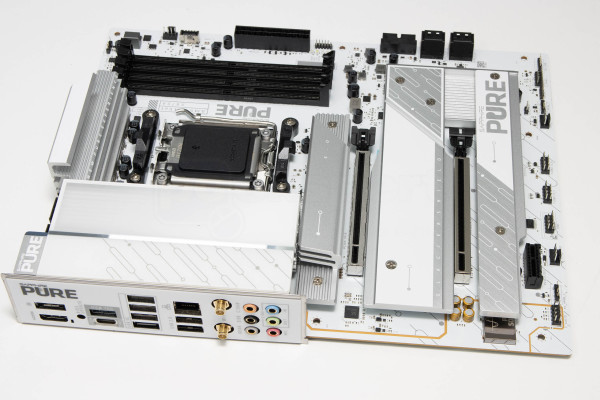

PCB je potpuno bijel, a raspored elemenata na njemu je sasvim solidan. Sve bitno je raspoređeno uz rubove ploča pa neće biti problema s aranžiranjem kabela. Prostora oko svega ima dovoljno, a Sapphire se ovdje odlučio za malo konzervativniji pristup svemu. Nema modernog izbacivača grafičke kartice, svi su hladnjaci na vijak i cijena je ovdje bila prvi prioritet. Srećom, nisu štedjeli na hladnjacima koji su svi masivni, te na kvaliteti izrade i komponentama. Kupci koje je konkurencija razmazila bi možda mogli naći pokoju zamjerku, no na ovoj je ploči i dalje sve funkcionalno, te posjeduje sve što vam je potrebno.

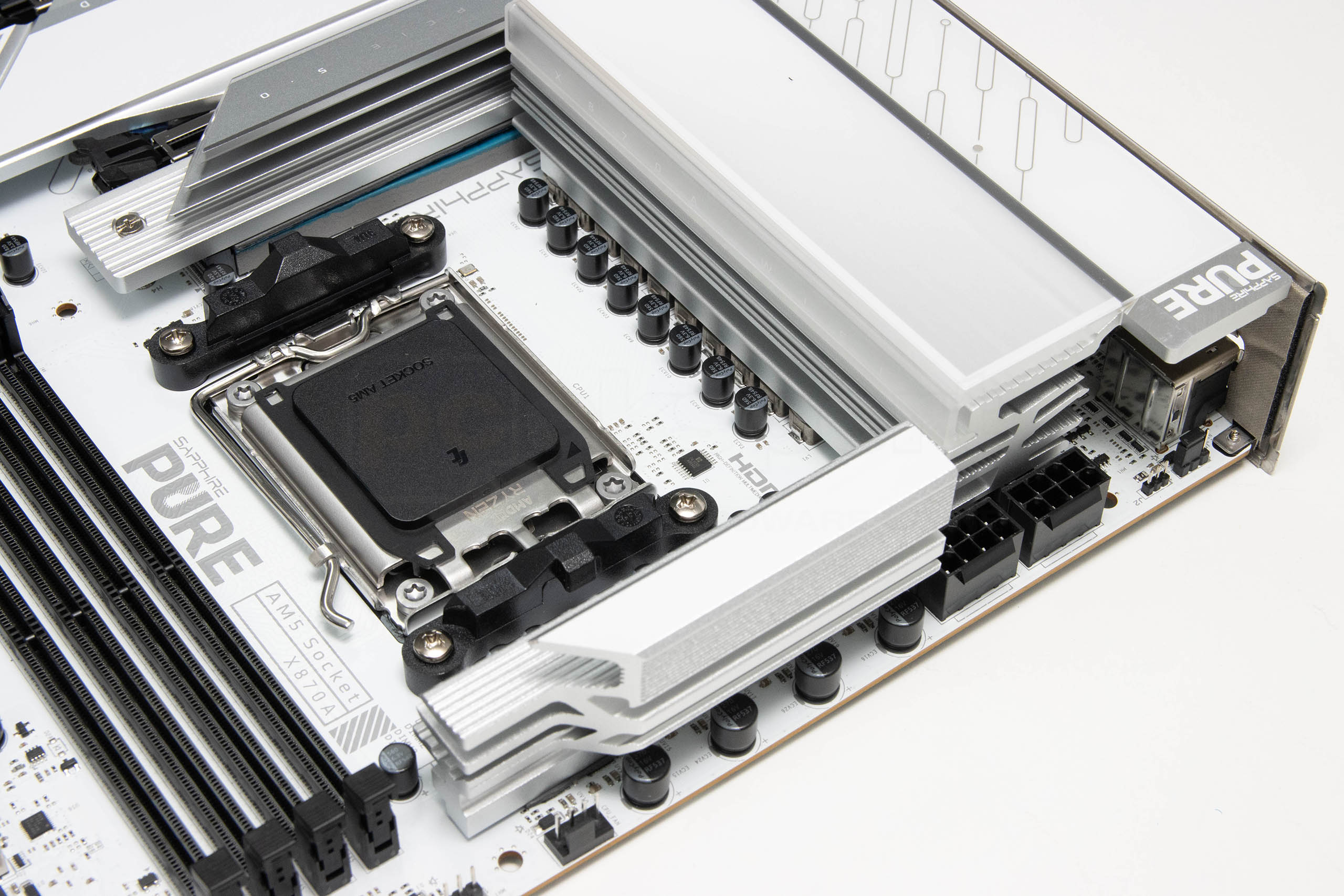

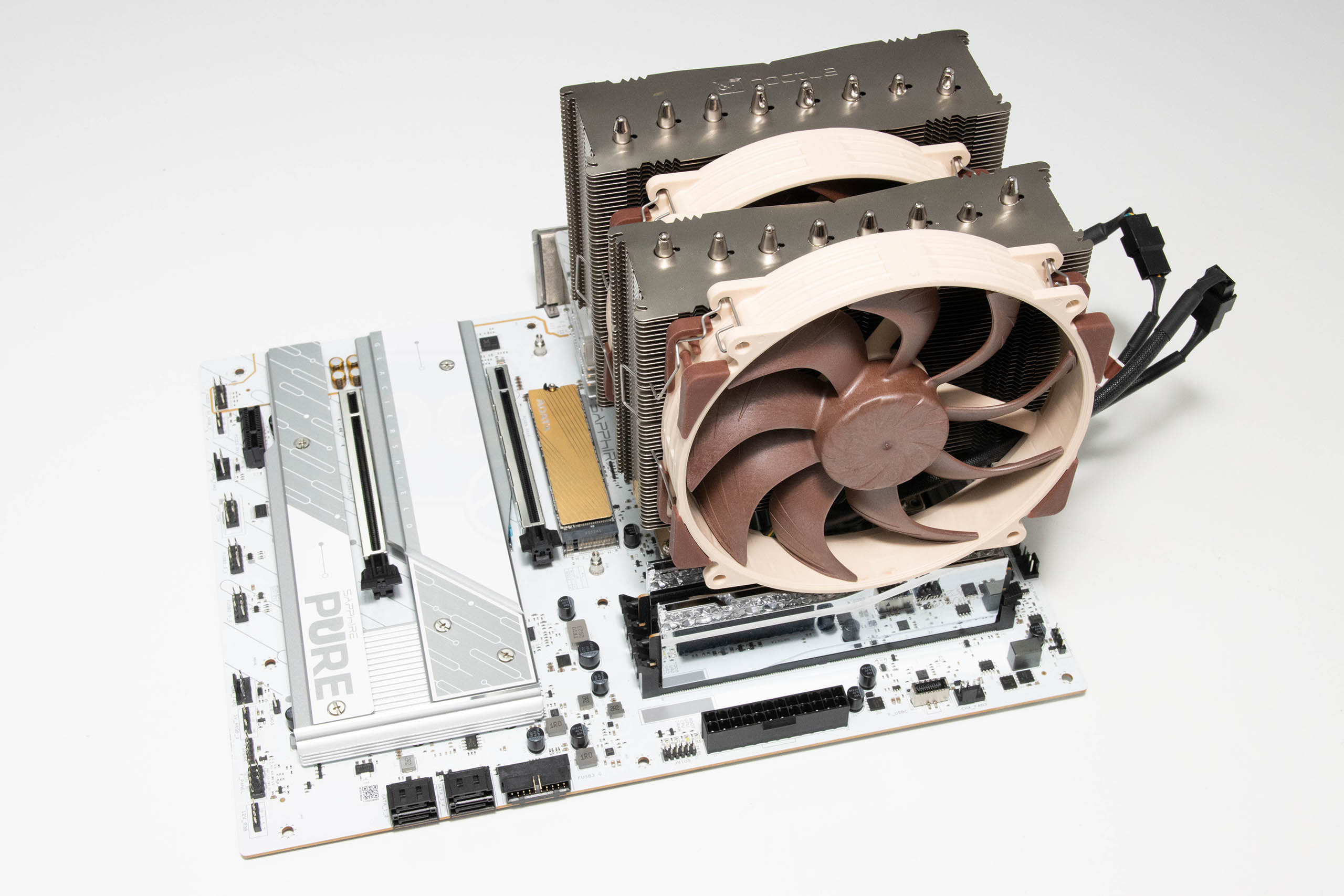

Oko socketa je dovoljno mjesta i za veće hladnjake, no naravno, neki s velikim ventilatorima bi mogli imati probleme. Mi smo koristili Noctuu D15 G2 i naravno, njen je vanjski ventilator stršao iznad tijela zbog RAM modula. Hladnjaci VRM jedinice su dobro dimenzionirani i napravljeni su od jednog komada aluminija. Na lijevom se na vrhu nalazi plastična pločica koja se nadovezuje na aluminijski završetak koji je pobojan u bijelo te ima Pure natpis na sebi. Sapphire je i ovdje štedio te nema LED rasvjete, što će se mnogima zapravo i svidjeti. Na gornjem se rubu ploče nalaze dva 8-pinska konektora za dodatno napajanje procesora, a s desne strane (gledano odozdo), su smještena i dva 4-pinska konektora za ventilatore kao i ARGB LED konektor.

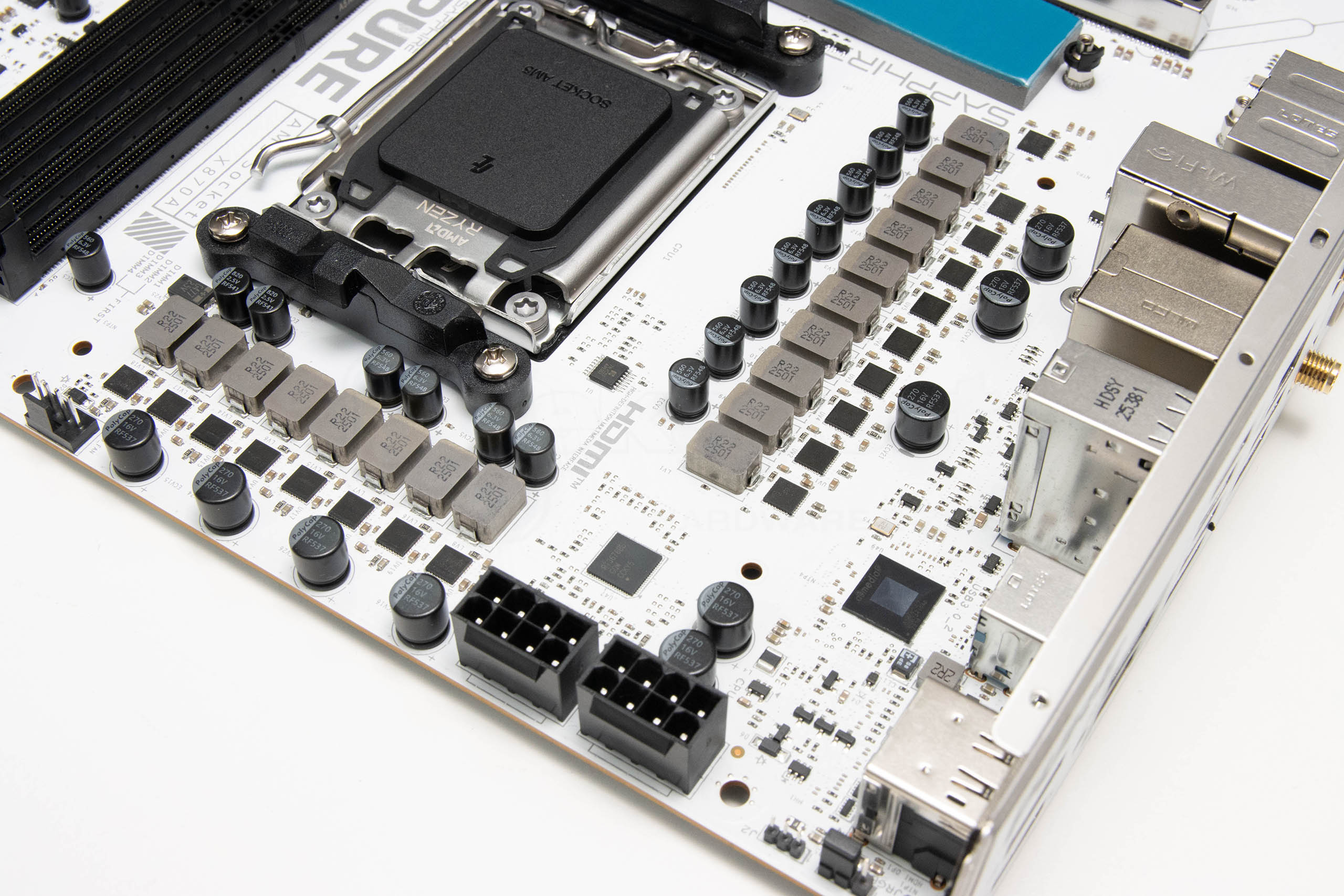

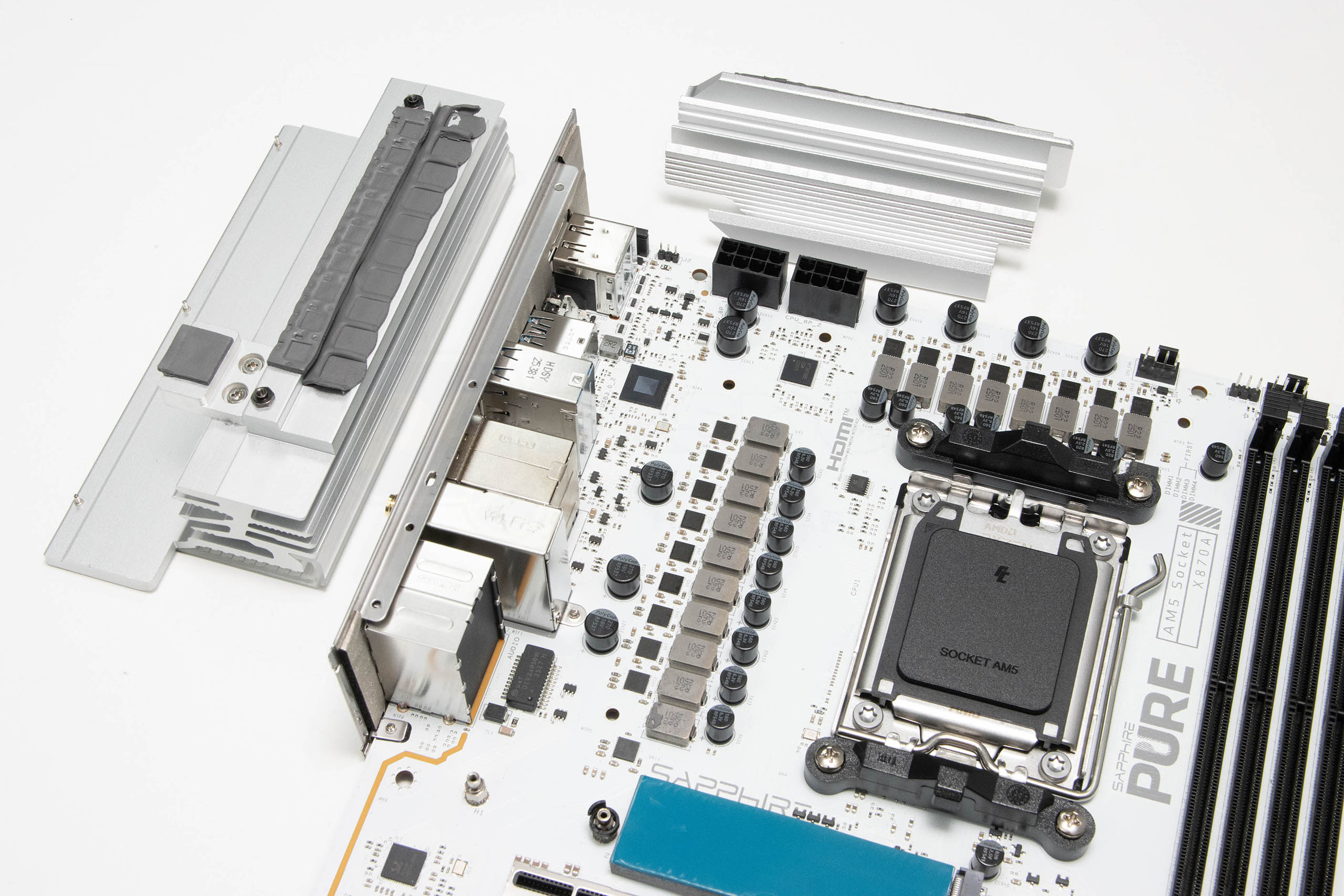

Po skidanju aluminijskih hladnjaka nam se otvara pogled na napojnu jedinicu ove ploče. Sapphire je ovdje koristio 16 + 2 + 1 topologiju, koja uključuje Richtekov RT3678BE 8 + 2 fazni PWM kontroler koji je AMD SVI3 kompatibilan. Napojne faze su u tandem konfiguraciji, a korišteni su 55-amperski Alpha & Omega Semiconductor MOSFET-i. Uz to vidimo i kako su korišteni polimerski kondenzatori od 270 mikrofarada ispred MOSFET-a, te 560 mikrofarada iza. Jasno, tu su i R22 SMD zavojnice. Napojna jedinica i hladnjaci se ne zagrijavaju previše tijekom opterećenja te smo izmjerili maksimalnih 51°C s vanjske strane hladnjaka uz pomoć IC termometra. Mjerenje smo vršili pod punim opterećenjem Ryzen 9 9950X3D procesora.

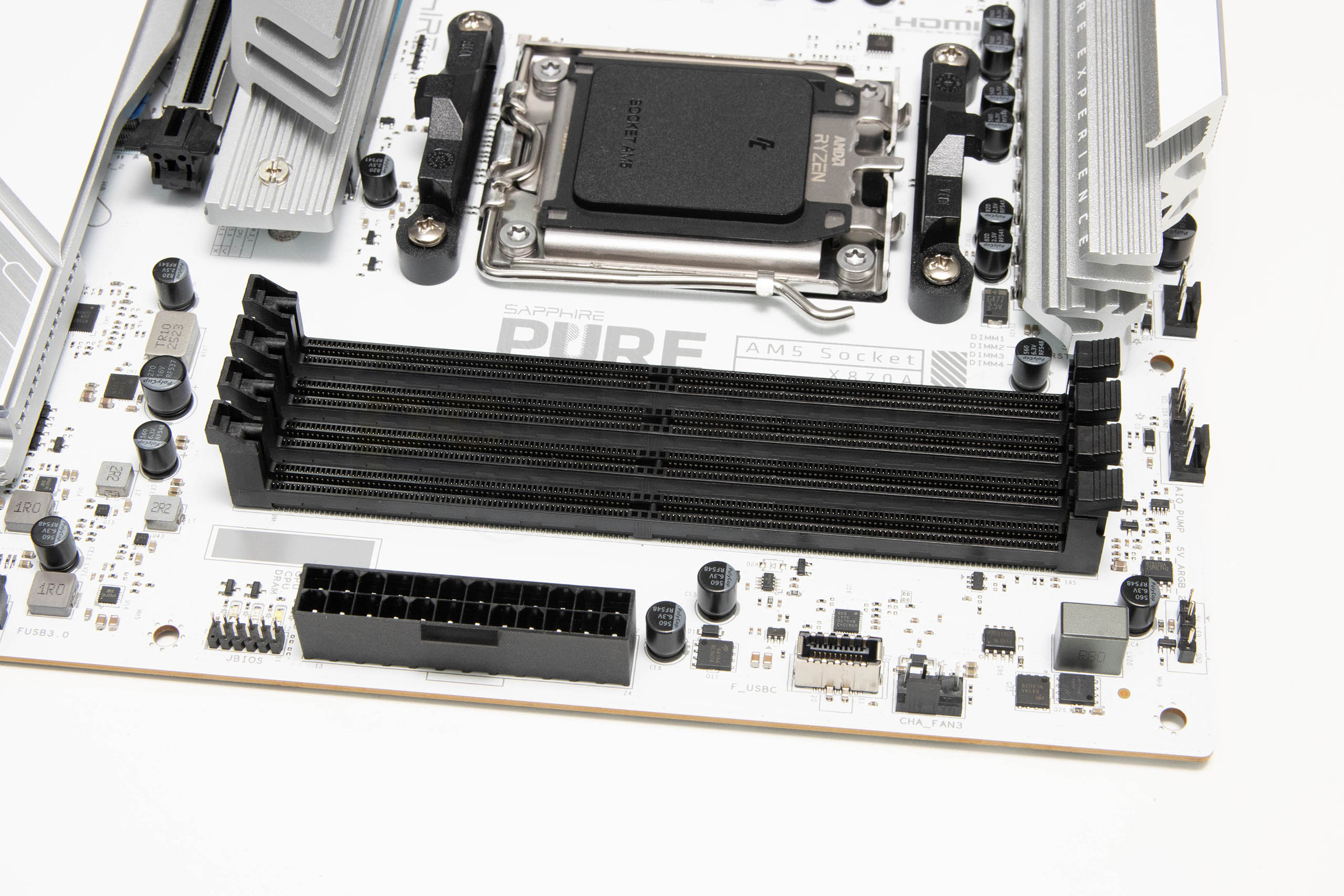

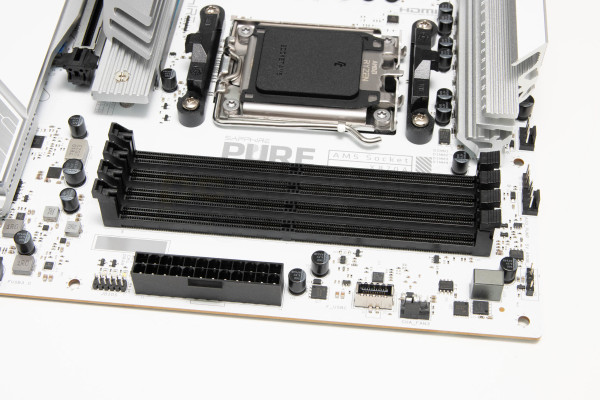

AM5 socketu s desna se nalaze četiri DIMM utora koji primaju maksimalno 256 GB (4x 64 GB) memorije do 8.400 MT/s (OC). Sapphire se hvali kako je korišten dizajn neovisnih ruta vodiča kroz PCB za memoriju, što smanjuje impedanciju i električne smetnje, pa je i kompatibilnost s različitim modulima vrlo visoka. Na desnom se rubu ploče nalazi i interni USB 3.2 Gen2 header za jedan Type C port, a ispod njega je 24-pinski ATX konektor.

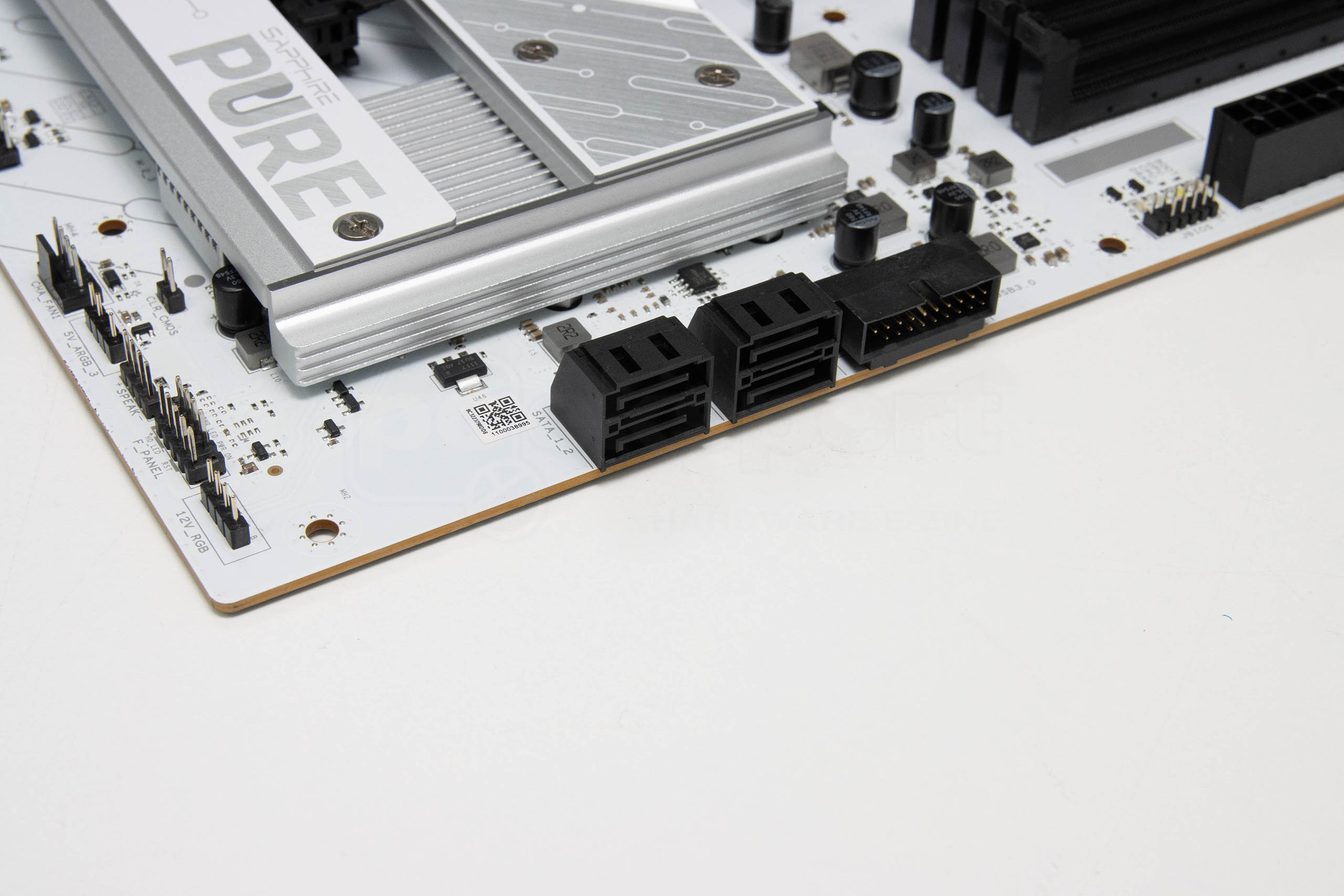

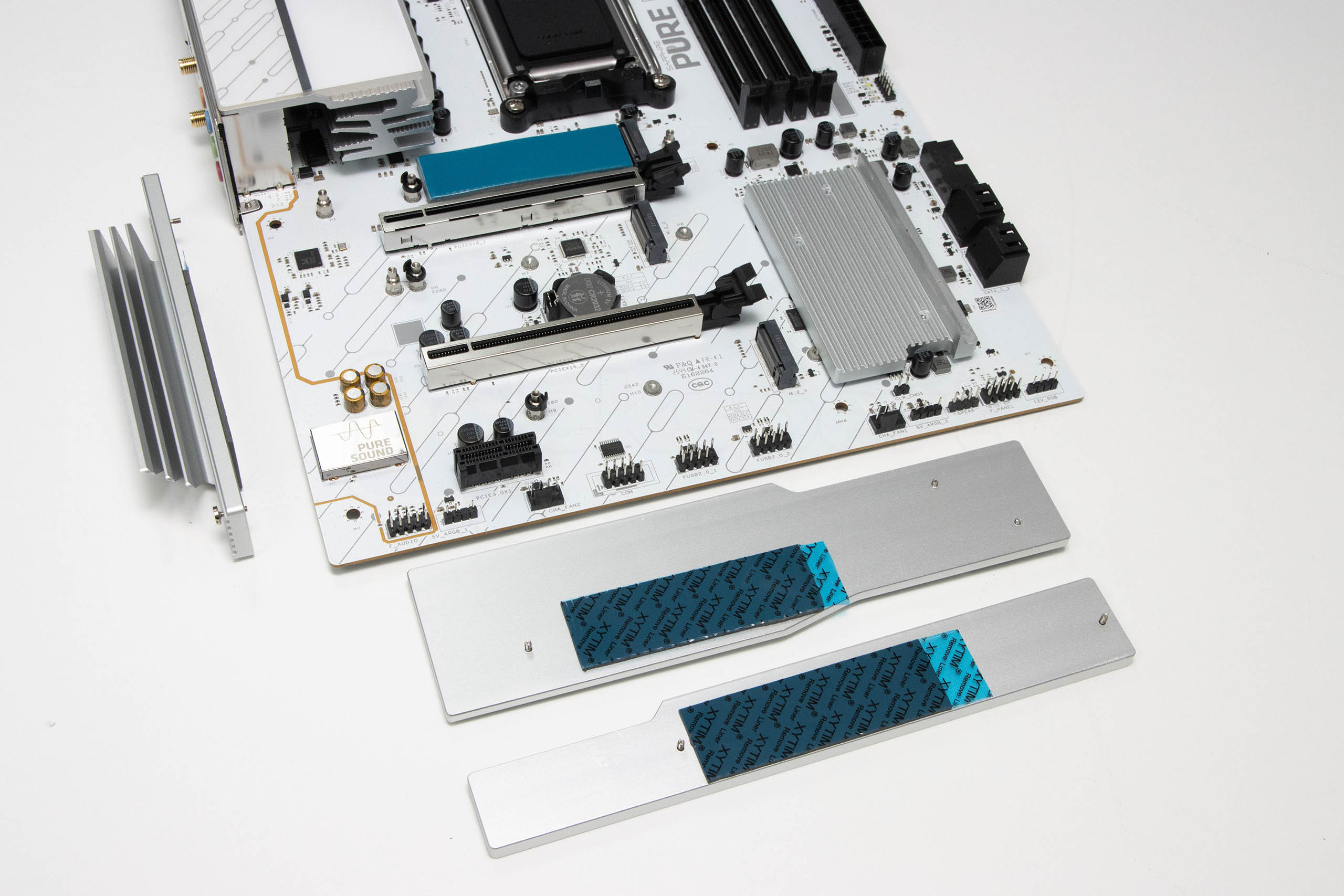

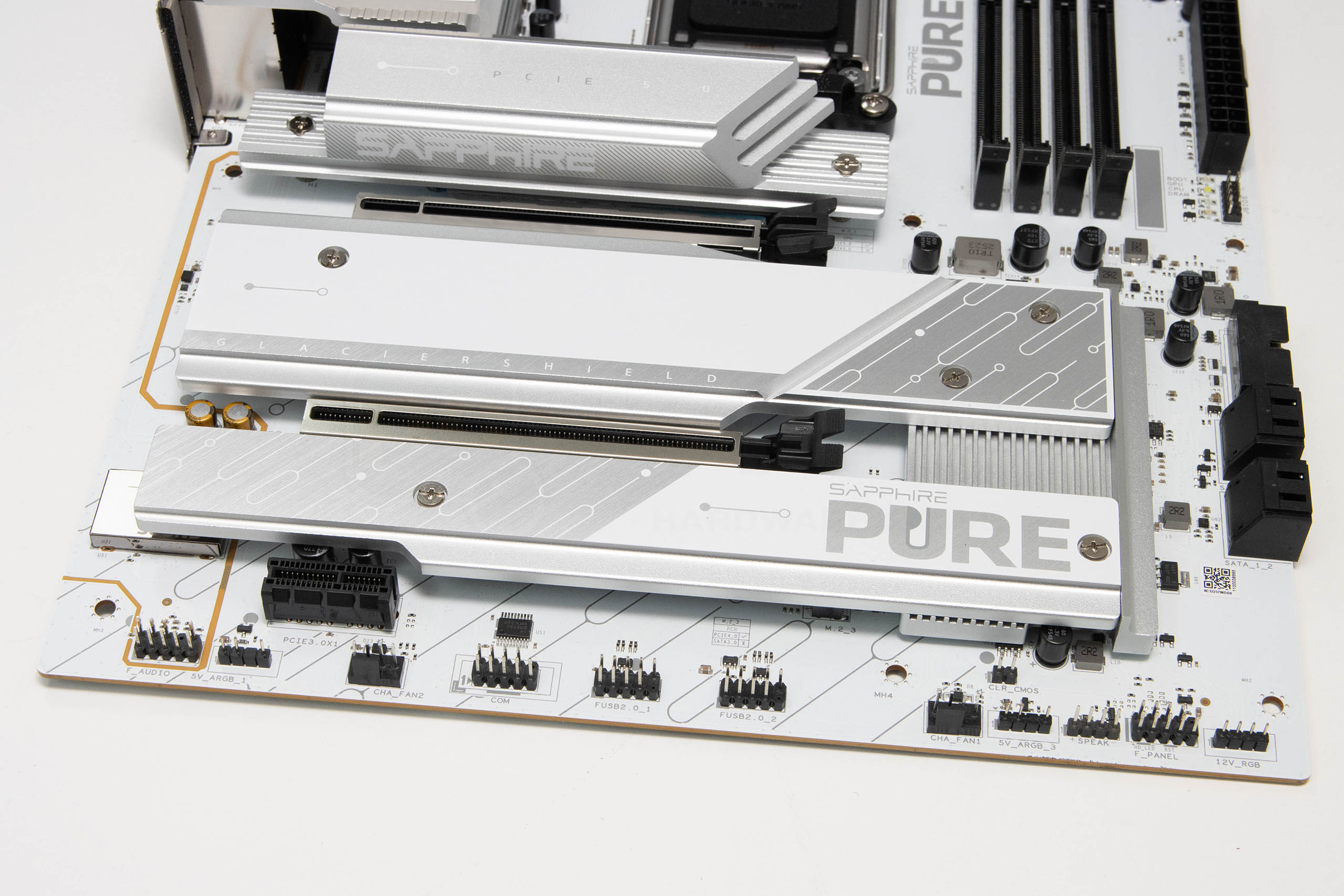

Ploča ima tri M.2 slota i sva tri su adekvatno hlađena, i to svaki svojim hladnjakom. Gornji ima i najdeblji hladnjak, dok su donja dva plića, no i dosta dugačka. Svi su hladnjaci za ploču pričvršćeni vijcima, a dva donja se nadovezuju i na hladnjak koji leži na X870 čipsetu. Ovo područje ploče se ne zagrijava previše i IC termometrom smo izmjerili 40°C na hladnjaku čipseta. Uz donji rub ploče su se smjestili različiti headeri i konektori pa s lijeva na desno tu nalazimo - Front Audio, ARGB LED, Chassis Fan 2, COM, 2x Front USB 2.0, Chassis Fan 1, još jedan ARGB LED, Front Panel i RGB LED. Na ploči se u odvojenom dijelu PCB-a smjestila i audio jedinica, a CODEC je nešto stariji Realtekov ALC897 HD Audio. Podržava 7.1 zvuk, a od pomoći su mu i audio elektrolitski kondenzatori.

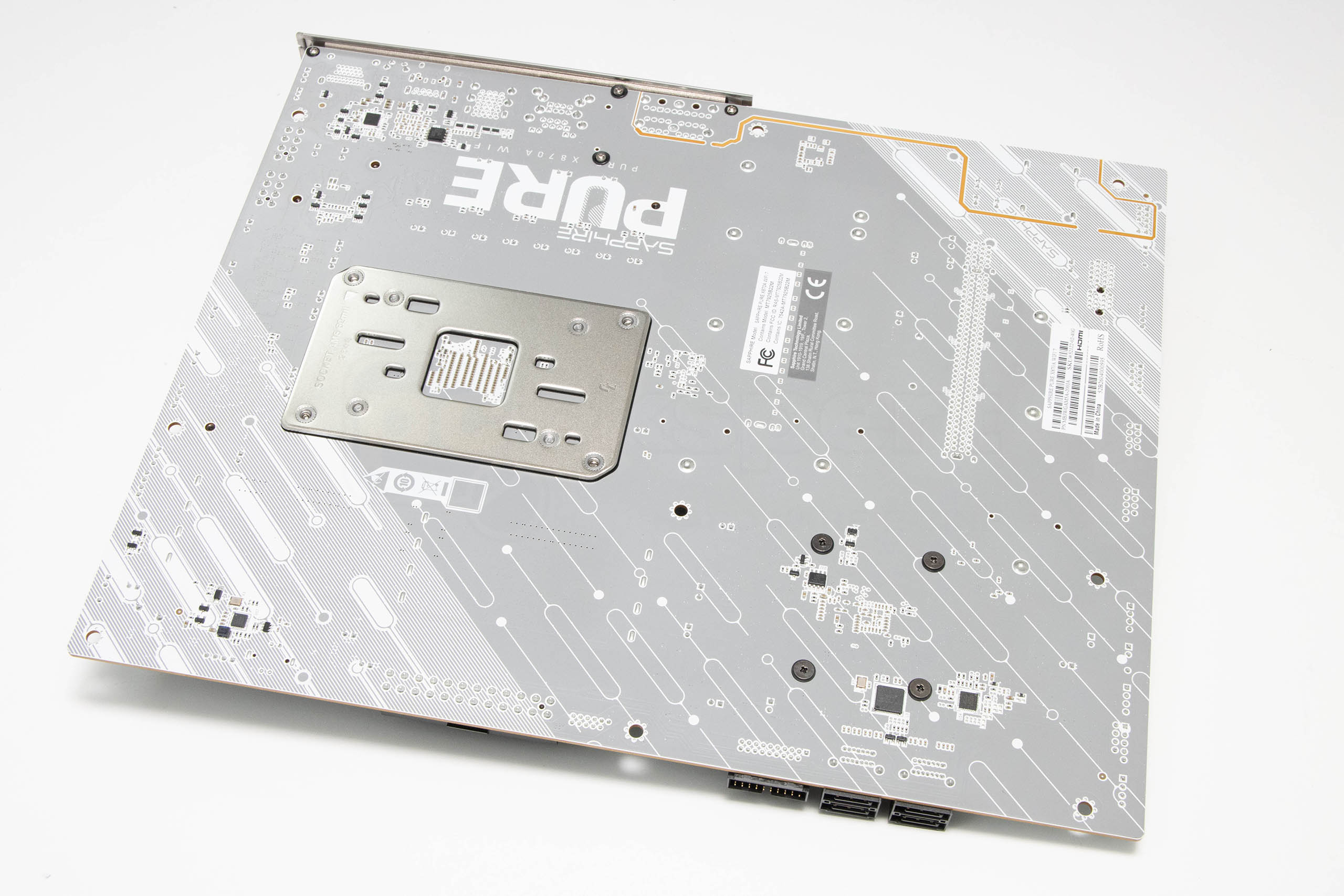

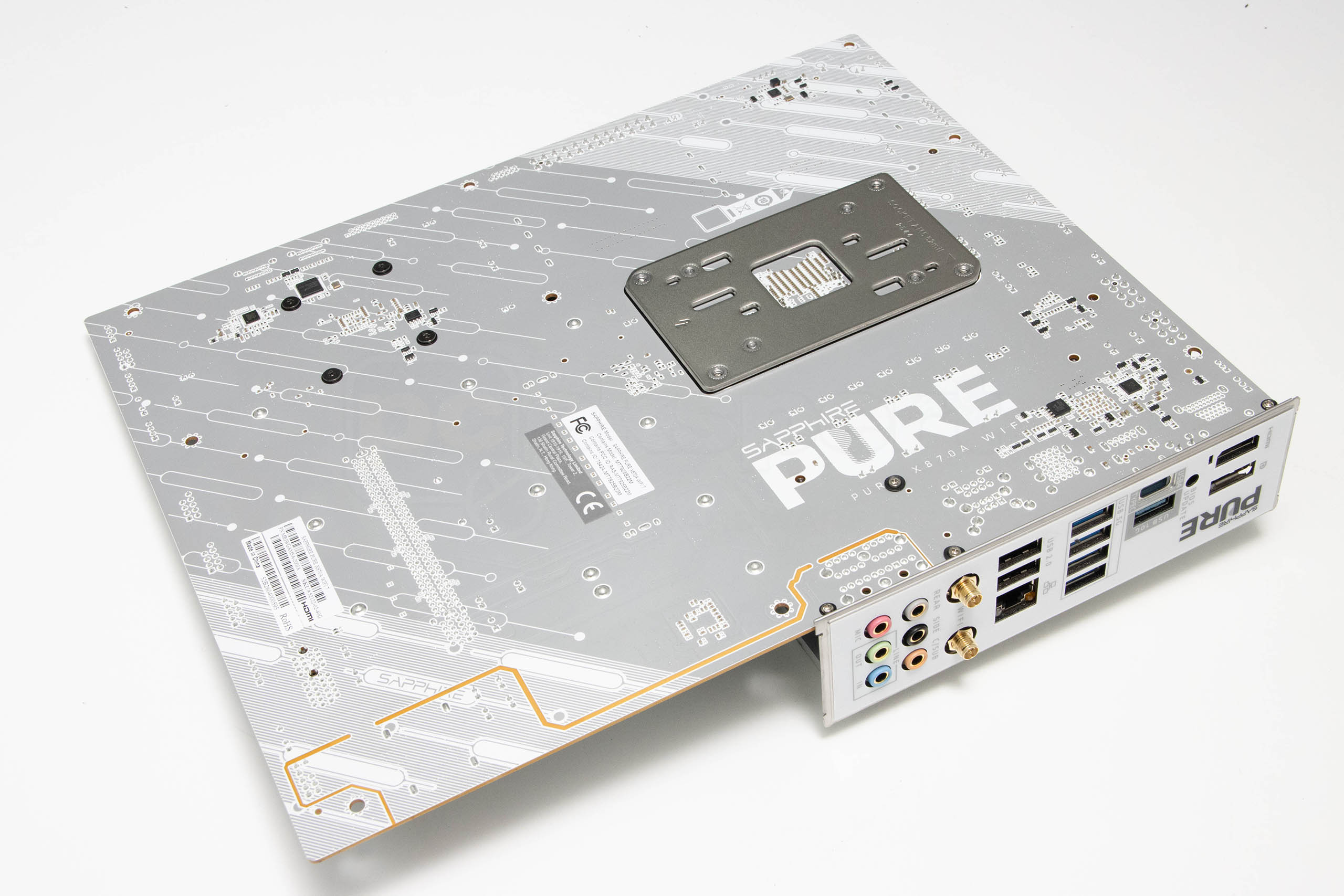

S donje strane vidimo sivo bijeli dizajn PCB-a sličan onome s gornje strane te Pure natpis. Ovdje ima i ponešto sekundarnih elektroničkih komponenti i kontrolera koje svoje mjesto nisu našli s gornje strane. S ove strane jasno pristupamo i vijcima koji drže VRM hladnjake te čipset hladnjak.
Pure X870A WiFi7 - drugi dio

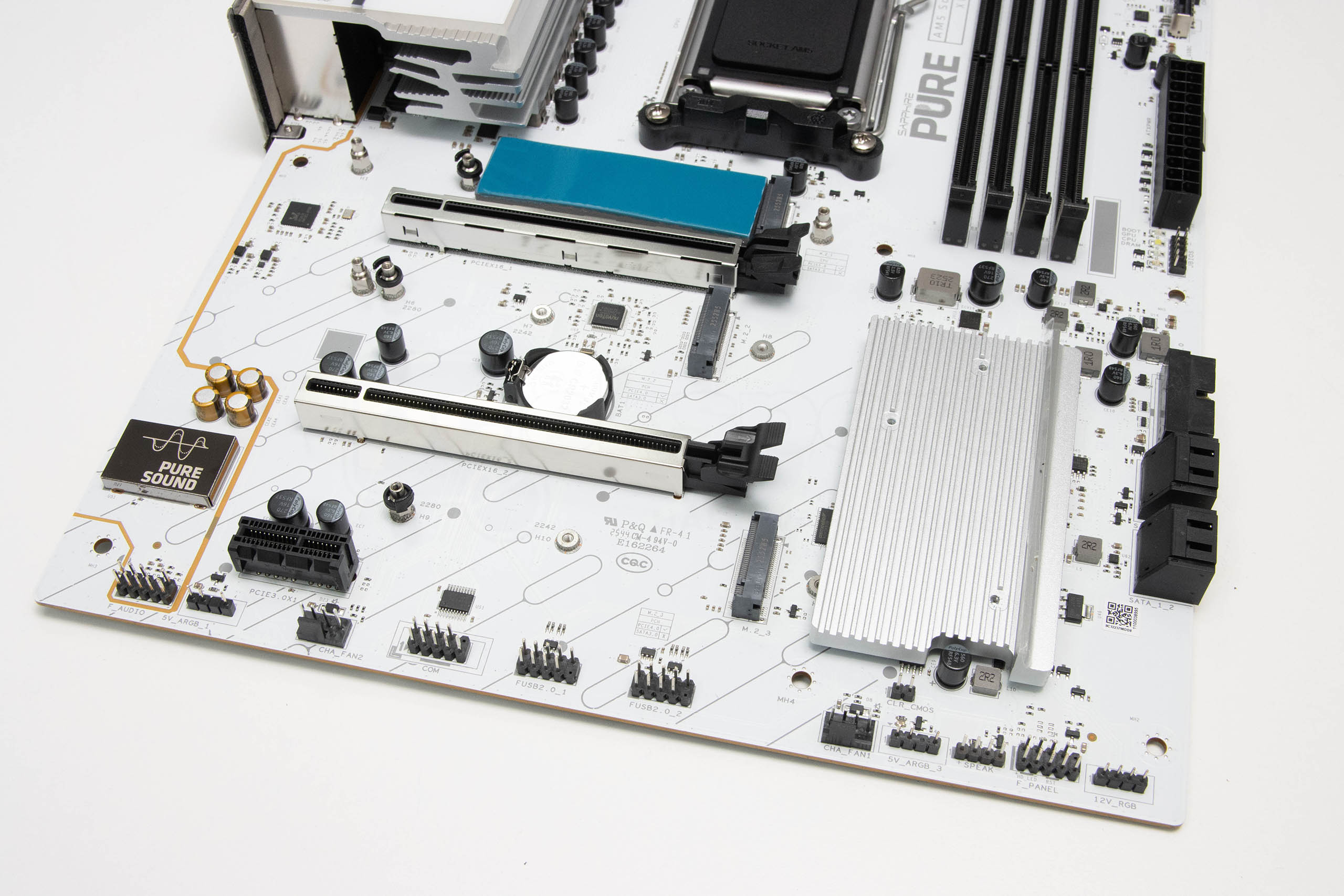

Na ploči se nalaze tri PCIe slota. Gornja dva su oklopljena, tj. pojačana za slučaj da koristimo teže grafičke kartice i oba imaju standardne izbacivače. Gornji je po PCIe 5.0 x16 standardu, a niži je PCIe 4.0 x4. Najniži je PCIe 3.0 x1. Na ploči se tik ispod stražnjeg I/O panela nalazi i Realtekov RTL8126 5-gigabitni ethernet kontroler.
Pure X870A WiFi7 ploča dolazi opremljena s tri M.2 porta. Gornji s najdebljim hladnjakom, te debelom termalnom podlogom na dnu je po PCIE 5.0 x4 standardu, dok su donja dva po PCIe 4.0 x4 standardu. Sva tri primaju uređaje formata do 2280. Sva tri slota imaju standardan način kopčanja s plastičnim kopčama koje se rotiraju u poziciju kako bi SSD sigurno stajao na mjestu. Osim M.2 slotova, ploča ima i četiri SATA porta koji su smješteni na desnoj strani ploče te su horizontalno orijentirani. Iznad njih je i interni USB 3.0 header.

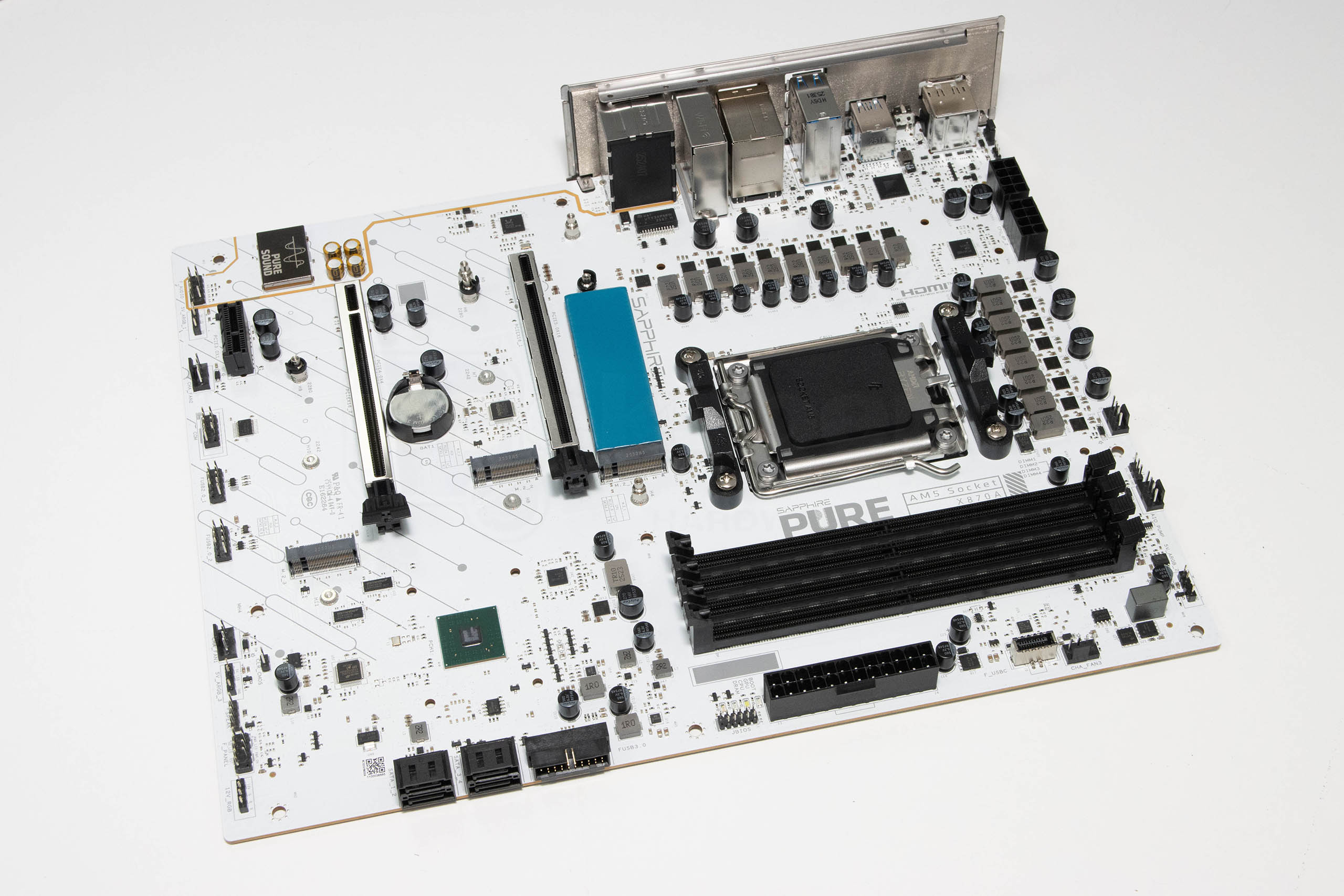

Na slici iznad vidimo svu jednostavnost ove ATX ploče standardnih dimenzija od 305 x 245 milimetara. Nema tu previše elemenata, baš kao što vidimo i samo jedan X870 čipset. Zbog korištenja samo jednog čipseta su i I/O mogućnosti ove ploče malo ograničene, no zapravo vam ništa neće faliti za izgradnju modernog računala. Svakako jedan od modernijih elemenata se nalazi tik iza stražnjeg I/O panela, a riječ je o ASMedijinom ASM4242 USB4 kontroleru koji ovoj ploči osigurava jedan USB4 Type C port propusnosti 40 Gbps koji se nalazi na stražnjem I/O panelu i koji omogućava punjenje uređaja snagom od 15 W (PD).

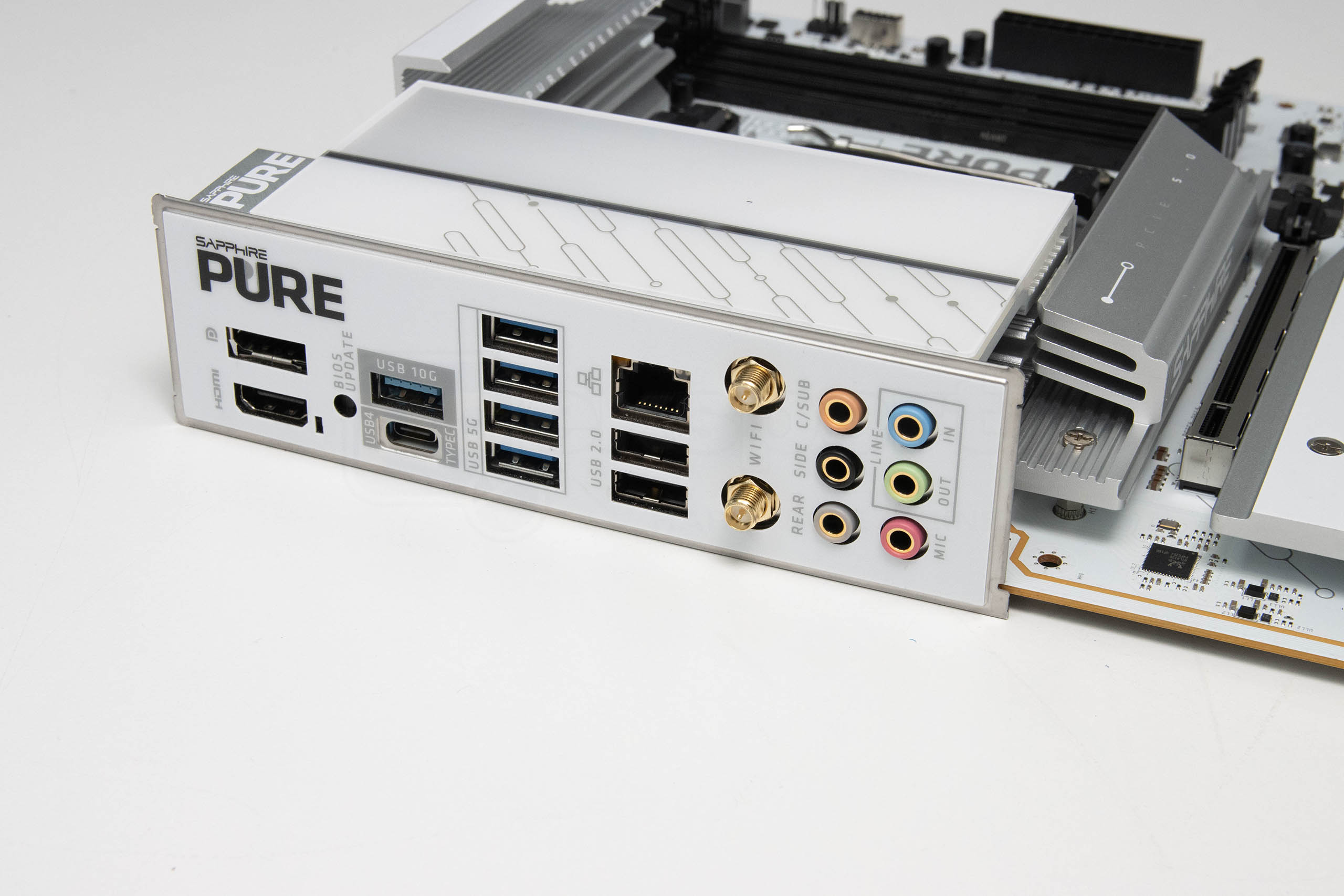

Stražnji je I/O panel relativno bogat opcijama, a lijepo je vidjeti i svih šest audio portova što će se svidjeti svima s 5.1 audio sustavima. Na panelu nalazimo:
1 × DisplayPort
1 × HDMI port
1 × RJ45 5 Gbps LAN port
2 × Wi Fi Antenna
One-click Flash BIOS Button
2 × USB 2.0 porta
4 × USB 3.2 Gen1 Type A porta
1 × USB 3.2 Gen2 Type A port
1 × USB 3.2 Gen2 Type C port (Display Port Alt mode i 15 W Power Delivery)
6 × Audio jackova
WiFi na ovoj ploči osigurava MediaTekov MT7925 kontroler koji podržava WiFi 7 (802.11ax), i tri pojasa – 2,4, 5 i 6 GHz, no i “samo” 160 MHz kanale, te Bluetooth 5.3. Prijem je solidan, i preko 5 GHz kanala smo se na router koji je na etaži ispod spajali s teoretskom propusnošću od 408/144 Mbps. Antena ima postolje koje je odvojivo i magnetno, a spojnice su starijeg tipa s navojima.

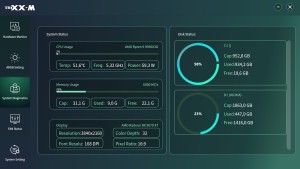

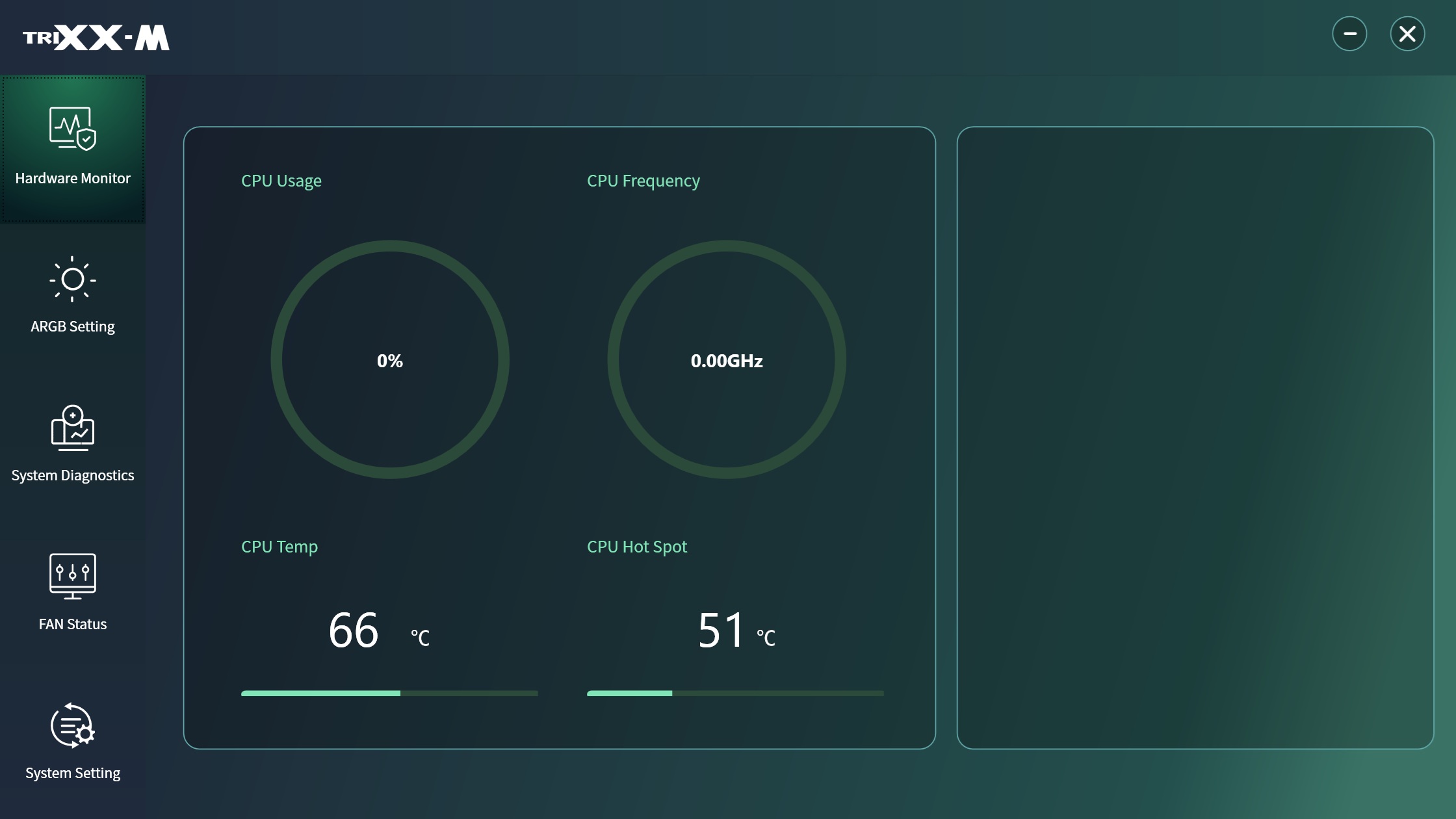

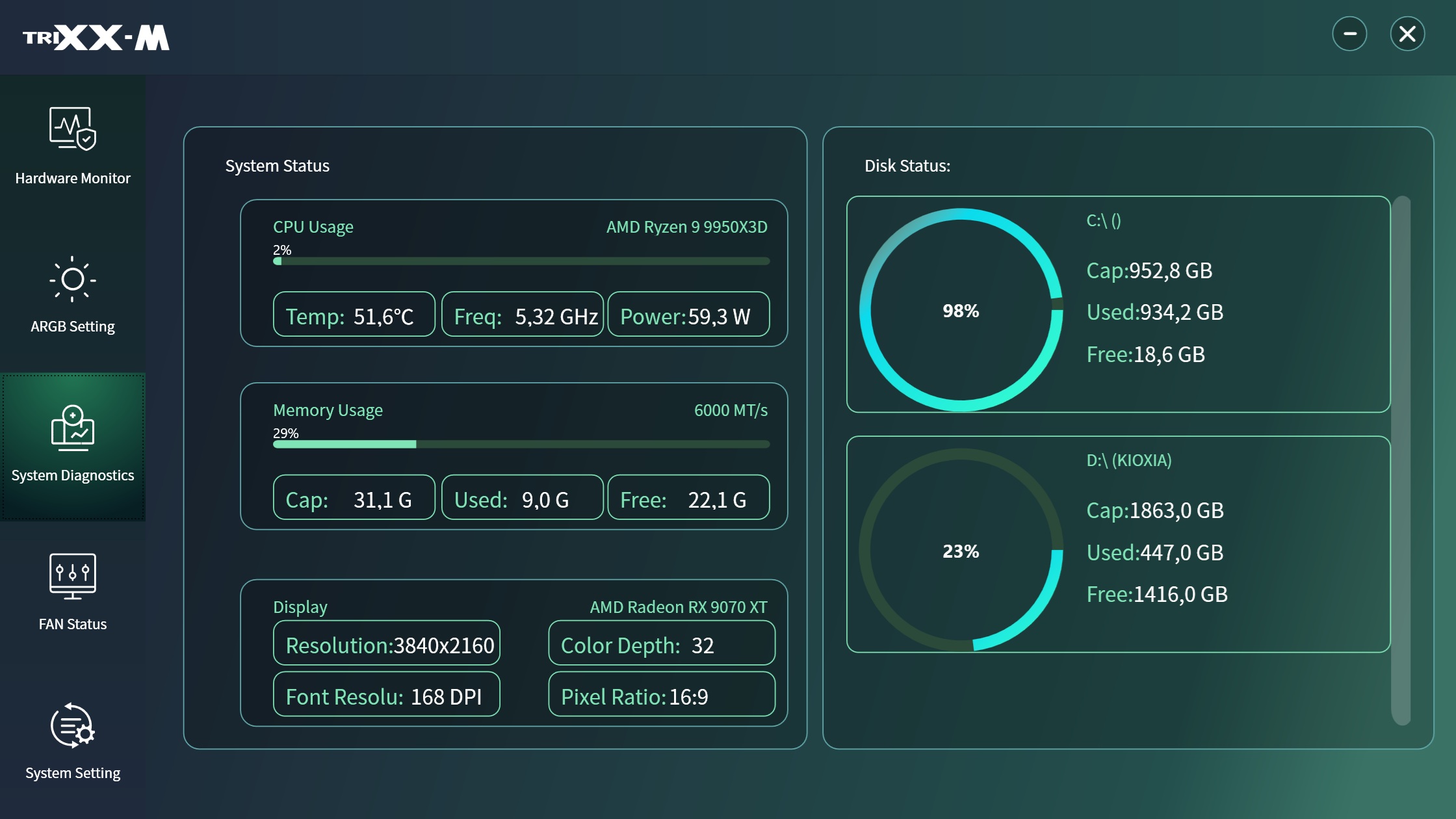

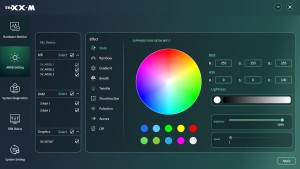

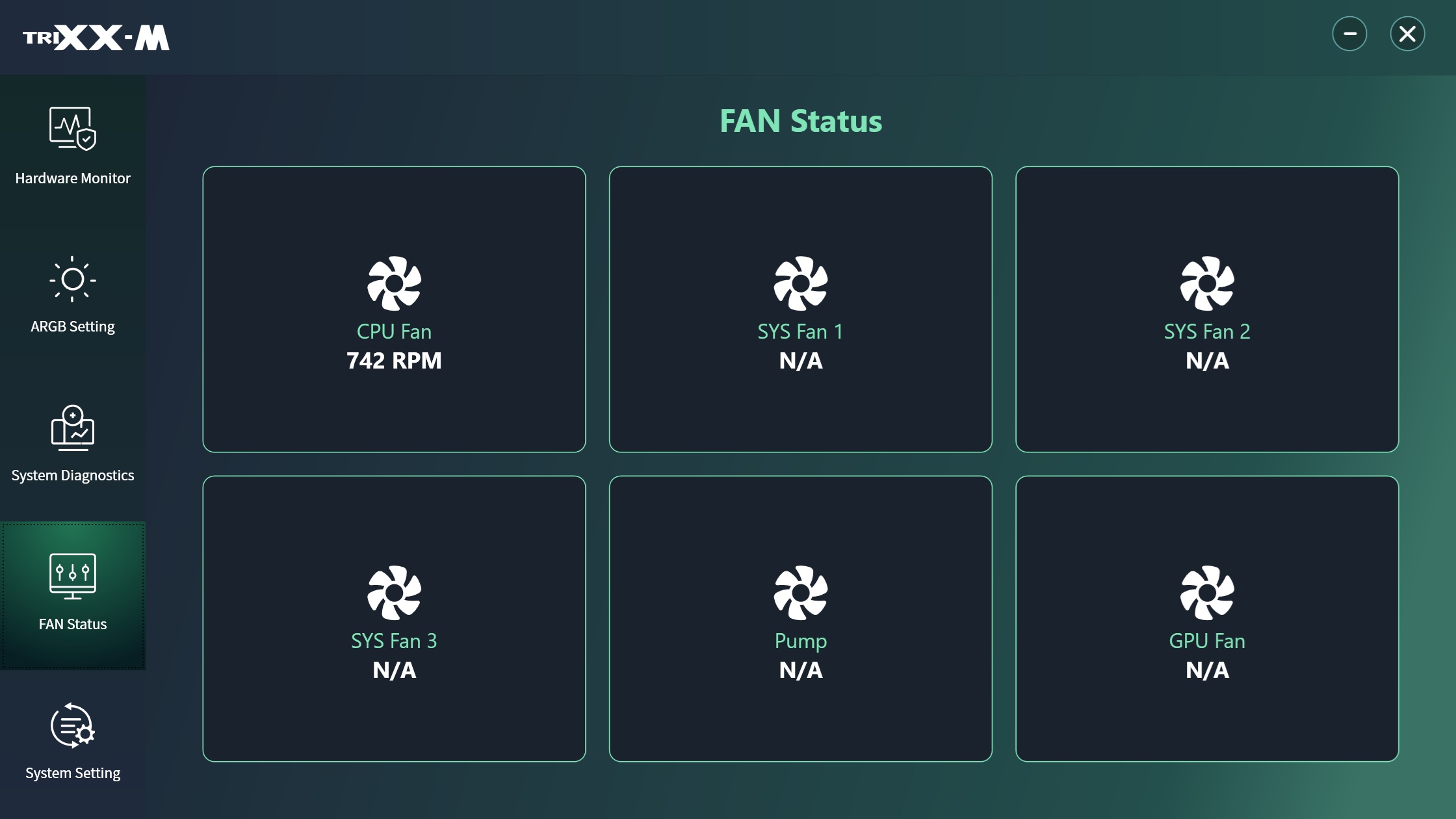

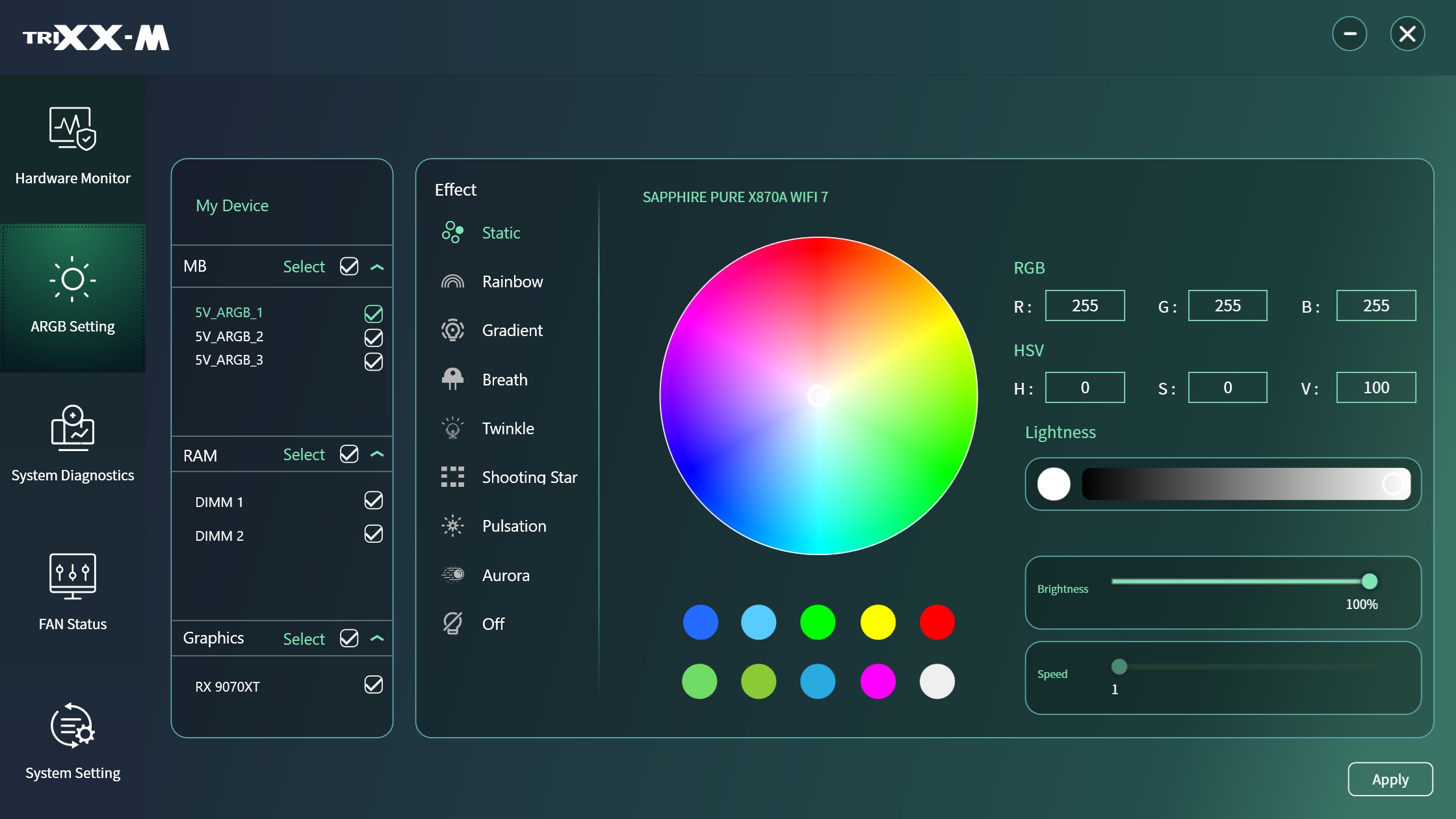

Poznati je Sapphireov softver s grafičkih kartica prilagođen za matične ploče te nazvan TriXX-M. Softver nudi samo osnovne mogućnosti s pet izbornika - Hardware Monitoring, ARGB Setting, System Diagnostics, FAN Status i System Setting. Najzanimljiviji je svakako ARGB Setting za podešavanje osvjetljenja na ploču spojenih uređaja (sama ploča nema osvjetljenje). Ostatak mogućnosti nije za tweaking već samo za nadzor rada. Nije loše za početak, a vjerujemo kako će Sapphire nadograditi mogućnosti ove aplikacije za neke buduće modele ploča.

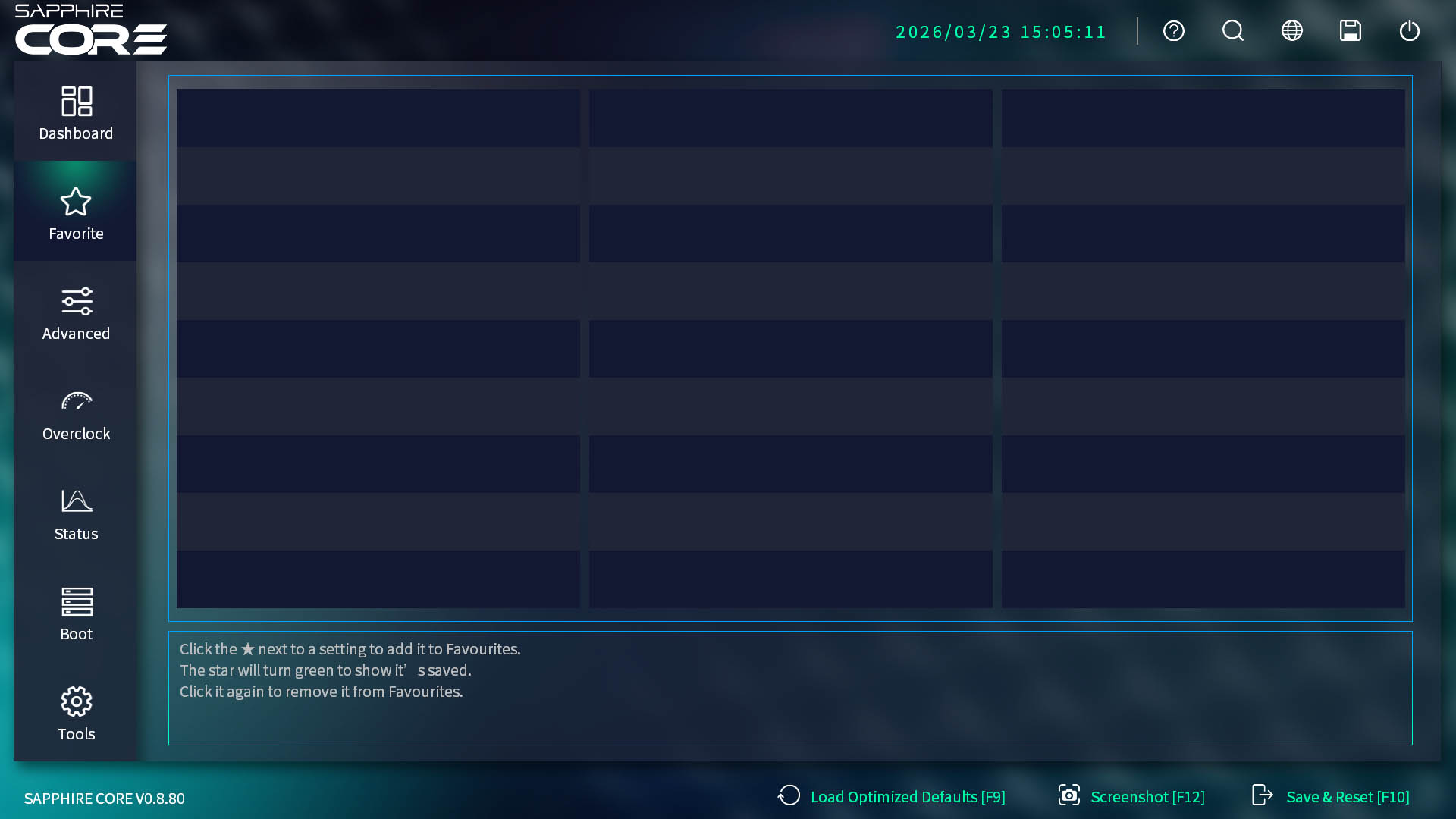

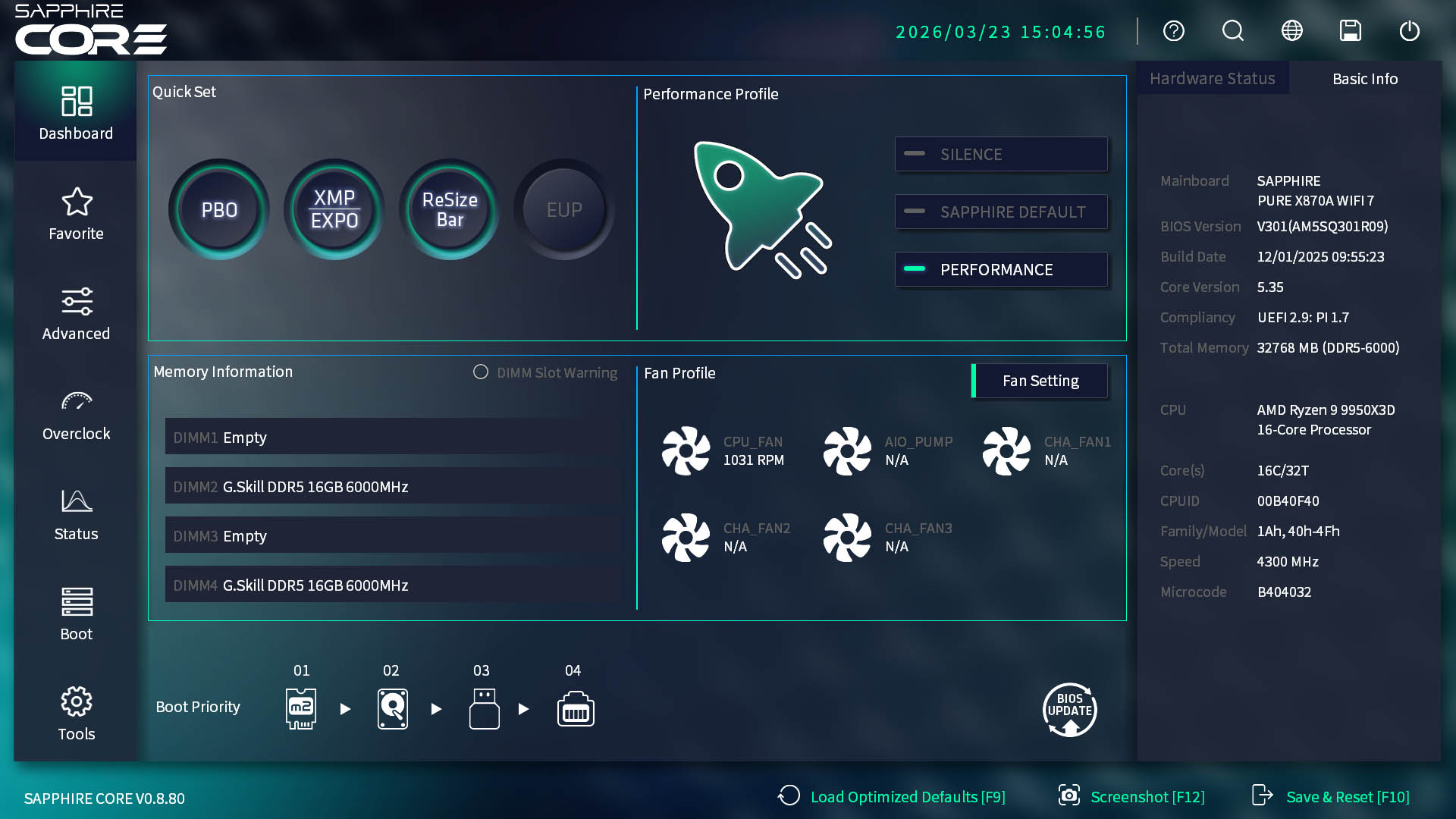

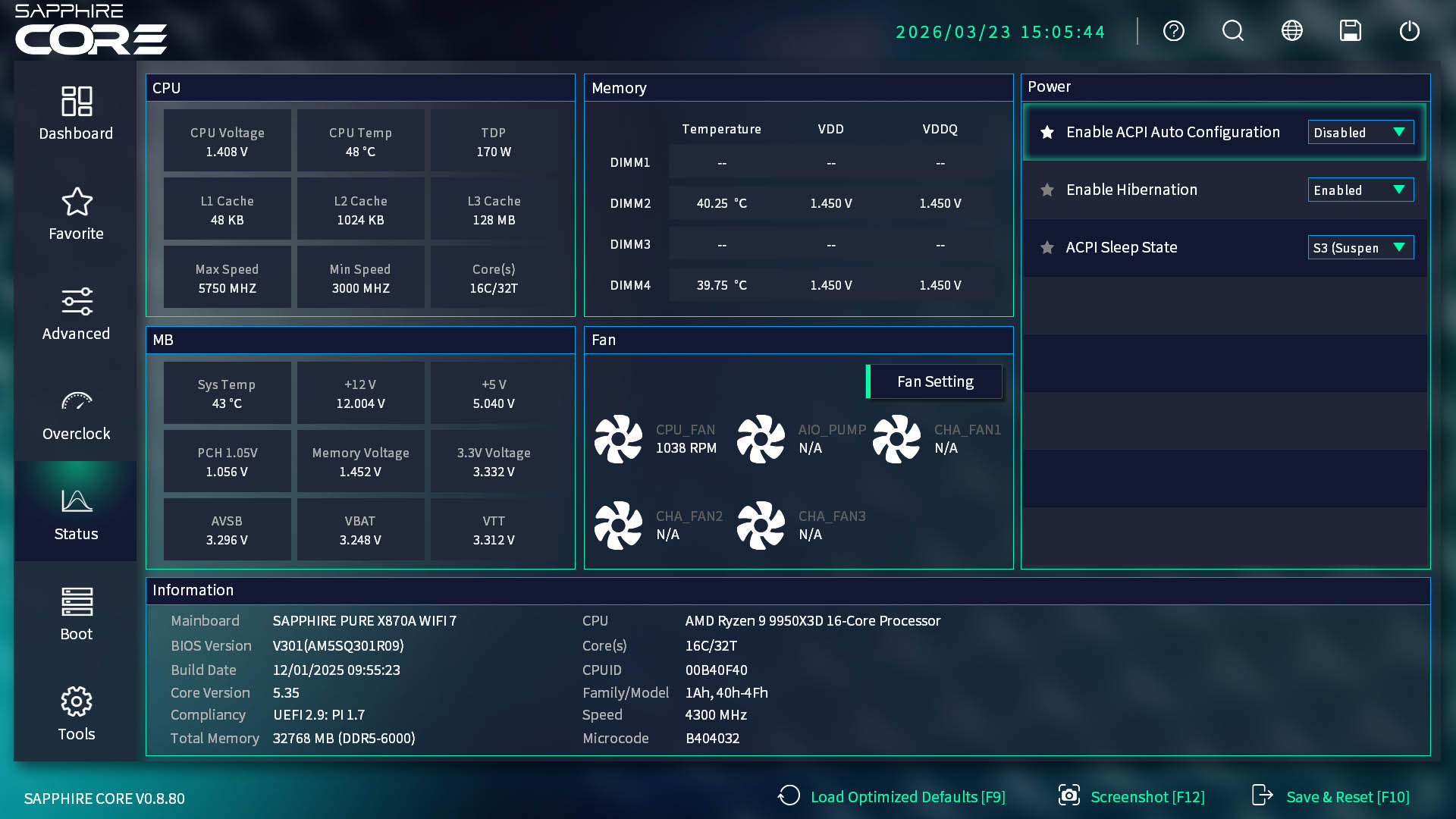

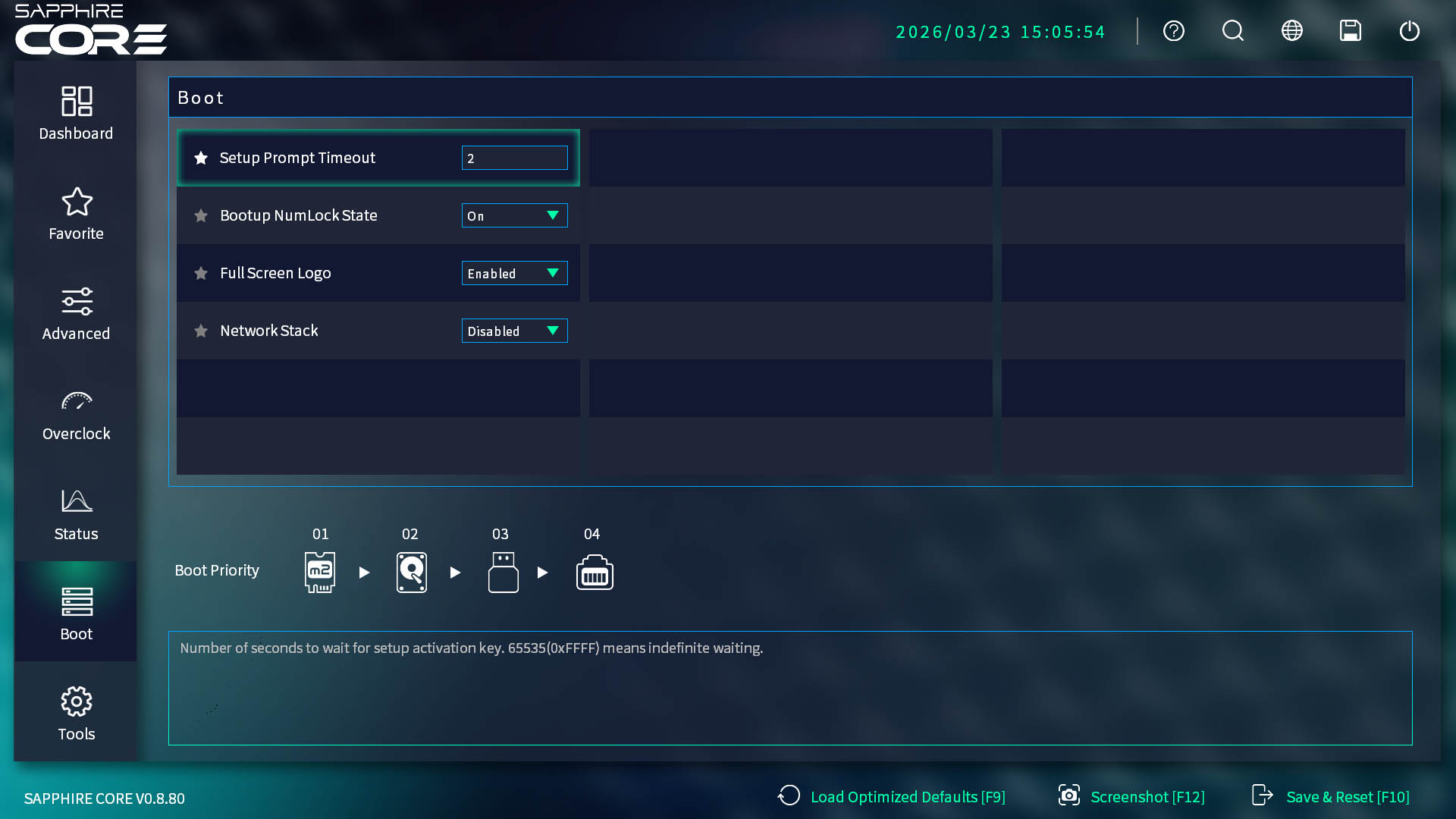

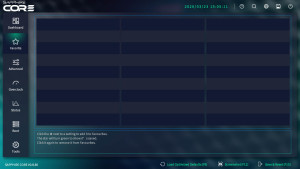

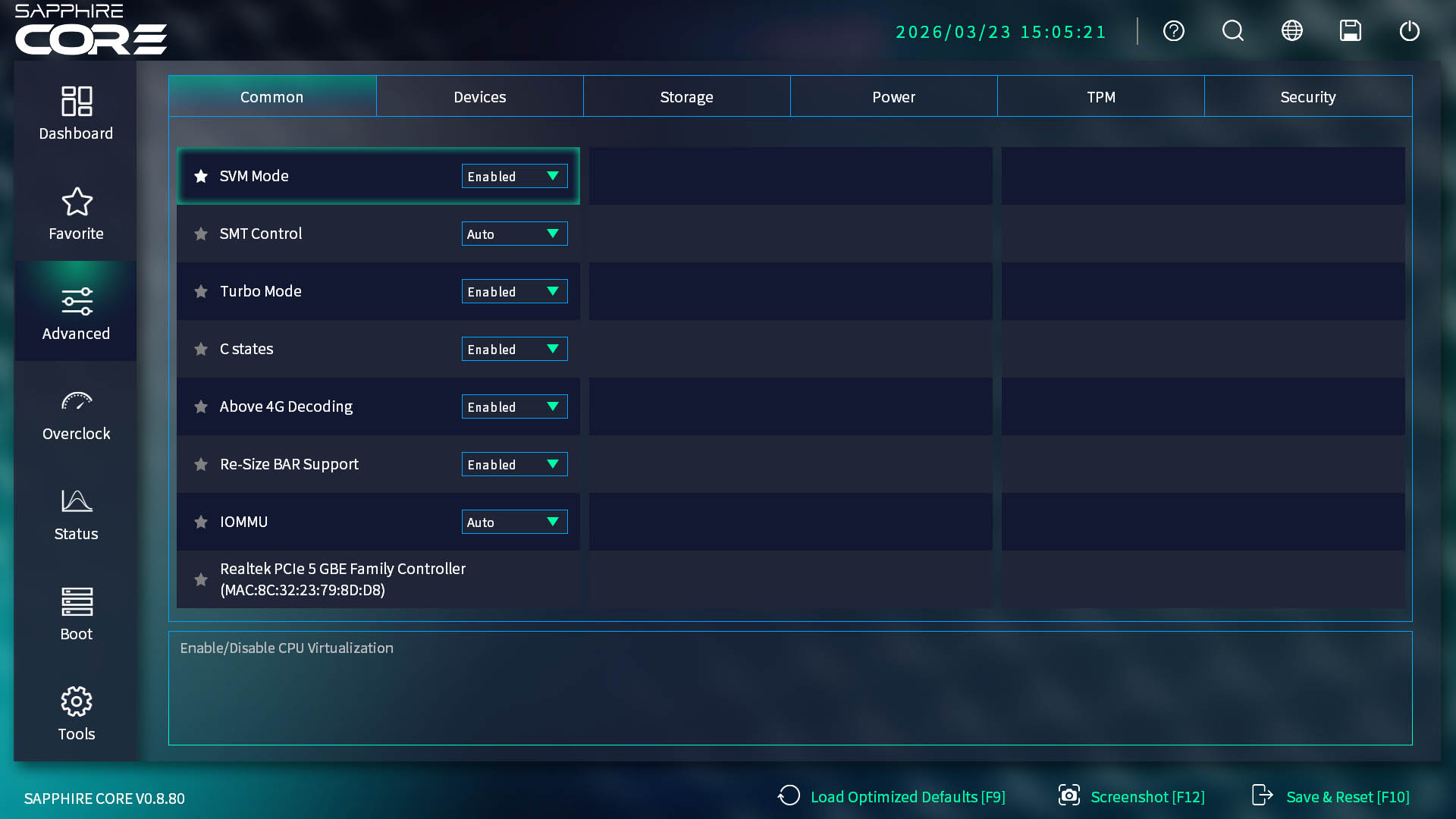

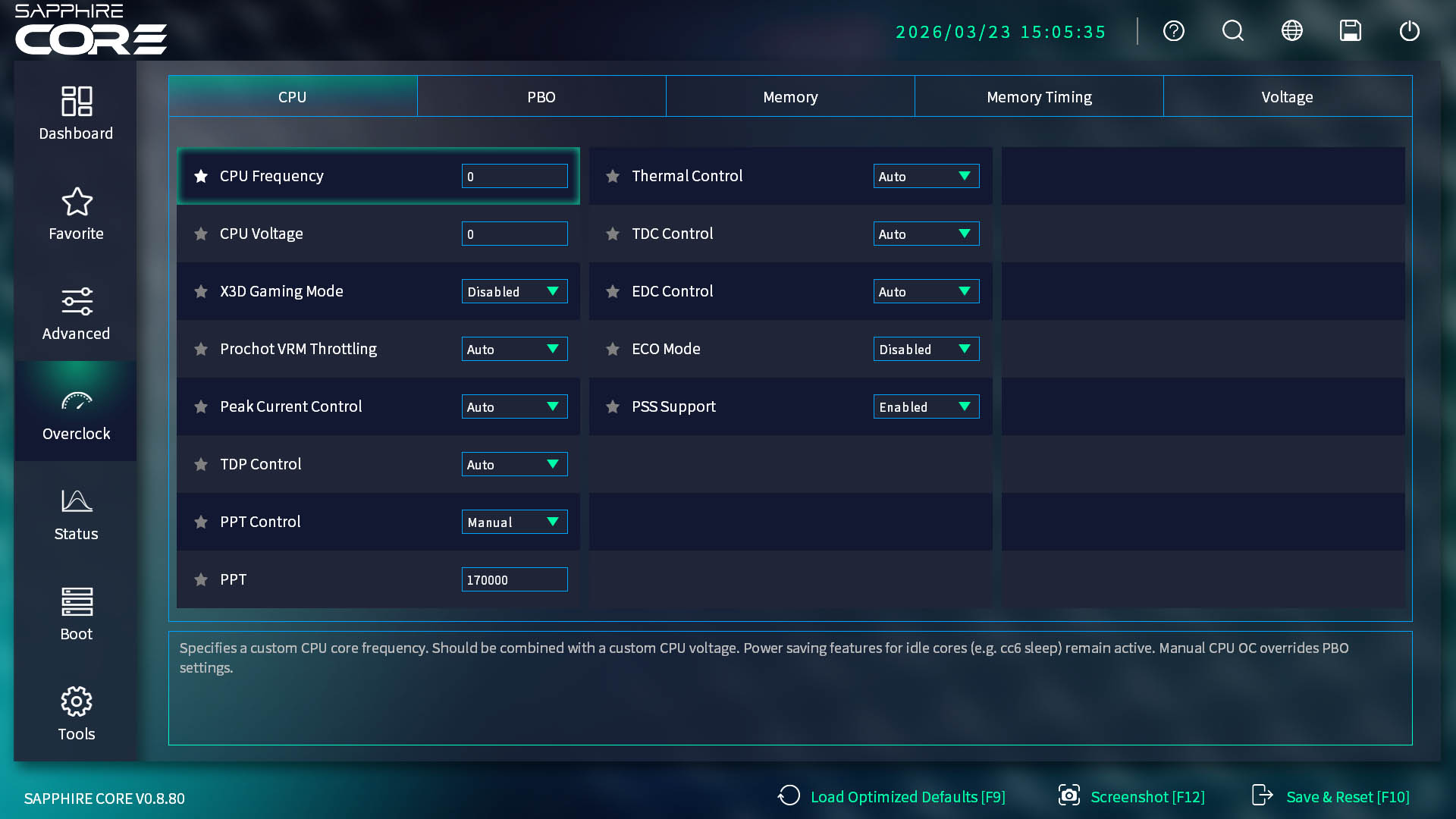

Sapphire Core BIOS, kako nazivaju UEFI sučelje svojih ploča zapravo izgleda jako solidno i nije komplicirano za korištenje. Nalazi se tu sve što treba prosječnom korisniku, pa čak i PBO opcija koju možemo koristiti na jednostavniji način, ali i unutar Overclocking dijela i puno detaljnije. Mogućnosti za tweaking su zadovoljavajuće i ovo UEFI sučelje ima sve što treba za fino podešavanje ploče i parametara rada. Sučelje ima i dio za fino podešavanje ventilatora ili pumpi spojenih na jedan od pet 4-pinskih portova, a krivulju rada je moguće podešavati u pet temperaturnih koraka ili pak izabrati jedan od četiri tvornička profila. Naprednijim korisnicima će faliti 4-pinskih portova na ovoj ploči. Ima ih pet, a lijepo bi bilo da ih je barem sedam.
Test sistem, način testiranja i overclocking
Test sistem
Test sistem :: Hardware
Matična ploča
Sapphire Pure X870A WiFi7; BIOS Sapphire Core v.0.8.80

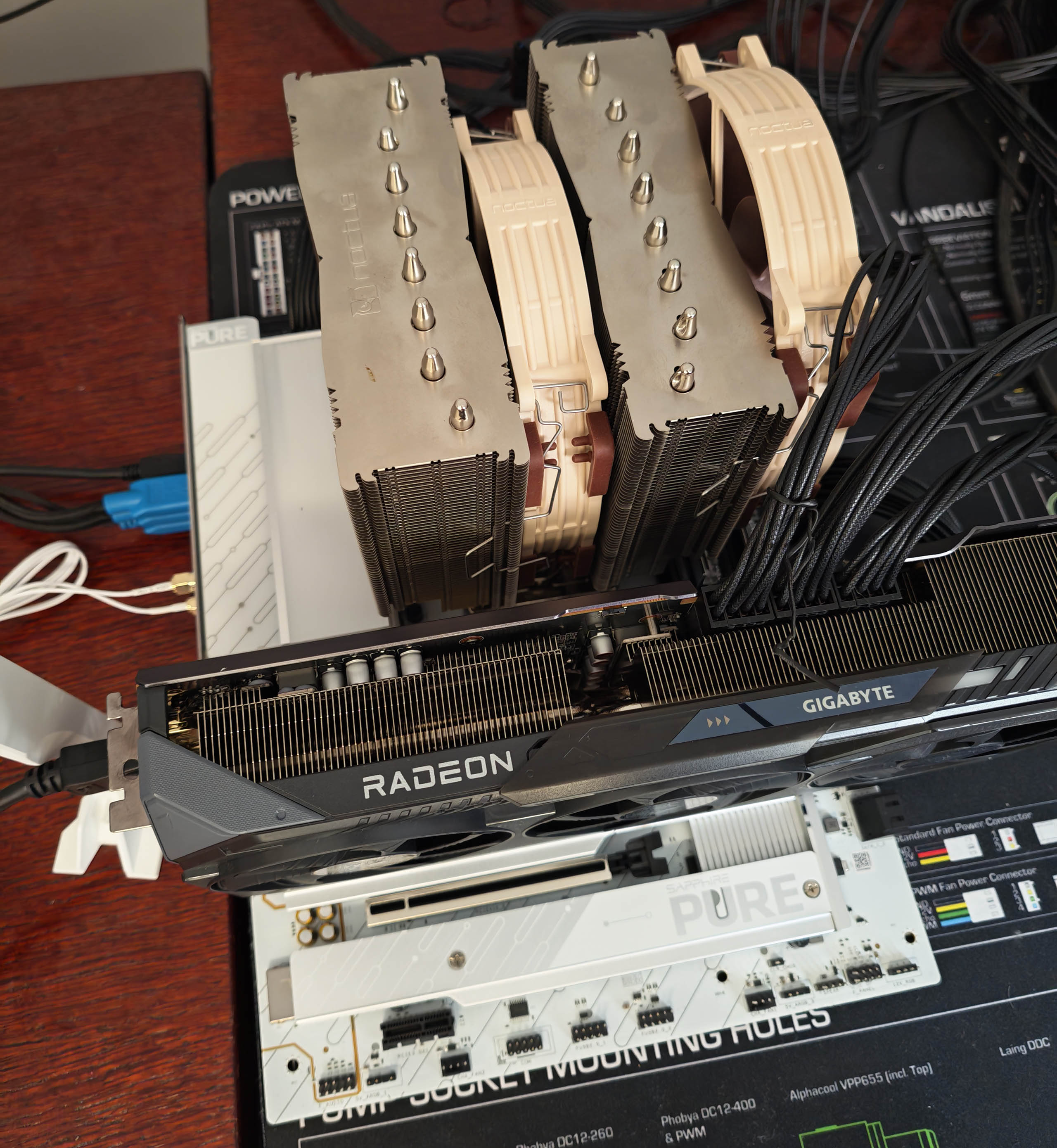

Testirali smo uz pomoć AMD-ovog moćnog Ryzena 9 9950X3D, standardne G.Skill Trident Z5 RGB F5-6000J3038F16GX2-TZ5N memorije, Gigabyte Radeon RX 9070 XT Gaming OC grafičke kartice i ostalog već poznatog hardvera kojeg možete vidjeti u tablici. Procesor je hlađen Noctuinim D15 G2 hladnjakom. Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i grafičkih benchmarka. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu.
Overclocking
Ryzen 9 9950X3D procesor smo testirali uz pomoć PBO opcije i malo tweakanja unutar Overclocking sučelja BIOS-a no ništa od toga nije dalo rezultata. Performanse su u većini slučajeva bile i nešto sporije nego u standardnom načinu rada. Začuđujuće, no možda Sapphire još mora malo poraditi na tom dijelu i posložiti BIOS kako treba.
Rezultati testiranja
Rezultati testova
UL test
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Sapphire Pure X870A WiFi7,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="17741,17353,17214,17053" colors="orange,blue,blue,blue" height="300"]
Blender
[ichart headers="ID, Time (s)" title="Gooseberry Benchmark (sekunde, manje je bolje)" labels="Gigabyte X870E AERO X3D Wood,ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="240.04,244.43,247.25,248.74" colors="blue,blue,orange,blue" height="300"]
Cinebench R24
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="2327,2297,2278,2249" colors="blue,orange,blue,blue" height="300"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="138,136,132,132" colors="blue,orange,blue,blue" height="300"]
Cinebench R26
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="Gigabyte X870E AERO X3D Wood,ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="9855,9653,9519,9423" colors="blue,blue,orange,blue" height="300"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1C" labels="Gigabyte X870E AERO X3D Wood,ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="755,752,742,733" colors="blue,blue,orange,blue" height="300"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="Gigabyte X870E AERO X3D Wood,ASUS TUF Gaming X870-Pro WiFi7 W Neo,Sapphire Pure X870A WiFi7,ASUS ROG Crosshair X870E Dark Hero" values="564,562,552,544" colors="blue,blue,orange,blue" height="300"]
Najviši rezultat u 3DMarku je zvučao obećavajuće, no kako su benchmarci odmicali ipak smo vidjeli da to baš i neće biti tako. Bilo kako bilo, Pure X870A WiFi7 izvlači sasvim solidne performanse iz procesora koje su čak nešto više i od onih koje postiže skupocjena Dark Hero ploča.
Zagrijavanje procesora @ Noctua D15 G2
[ichart headers="ID,Load (°C)" title="Maximum Temperature" htitle="Load (°C, manje je bolje)" labels="Sapphire Pure X870A WiFi7,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="81.4,82.8,84.1,86.6" colors="red,blue,blue,blue" height="300" min="0"]
[ichart headers="ID,Load (°C)" title="Average Temperature" htitle="Load (°C, manje je bolje)" labels="Sapphire Pure X870A WiFi7,ASUS TUF Gaming X870-Pro WiFi7 W Neo,ASUS ROG Crosshair X870E Dark Hero,Gigabyte X870E AERO X3D Wood" values="77.5,80.4,81.7,84.4" colors="red,blue,blue,blue" height="300" min="0"]
Ploča nije naročito agresivna s procesorom, a to se vidi i po zagrijavanju koje je niže od svih uspoređenih modela.
Zaključak
Sapphireova je prva X870 ploča, model Pure X870A WiFi 7 pripadnica srednjeg tržišnog razreda i za nju se u njemačkim dućanima traži oko 240 € na više. Riječ je o proizvodu koji s jedne strane ima sasvim solidnu opremu USB4, 5 Gbps LAN i WiFi 7, a s druge strane je malo konzervativnija te donosi slabije I/O značajke, stariju audio jedinicu, samo pet konektora za ventilatore itd. Ploča ima solidnu napojnu jedinicu pa može pokretati i najjače procesore bez problema, ima sasvim adekvatno riješeno hlađenje u što ulaze i M.2 slotovi. Uz to, Sapphire je posložio solidno UEFI sučelje i softver za Windowse koji konačno radi pa je ovdje riječ o zaokruženom proizvodu srednje klase koji je budget friendly. Još da je PBO i overclocking radio kako treba, bili bismo u potpunosti zadovoljni. No, to možda dođe s nekom budućom nadogradnjom BIOS-a.
