Seasonic M12 II Bronze Evo Edition 520W test
Datum objave 19.08.2015 - Krešimir Matanović
Seasonic SS520GM2 - prvi dio
Iza stvarno podugačkog imena krije se stari znanac M12 II Bronze, napajanje koje je na tržištu već duže vremena i koje smo testirali prije nešto više od tri godine u 750W verziji. Sada nam je u lab stigla nešto slabija, ali i Evoluirala 520W izvedba koja donosi potpuno modularan dizajn i dovoljno snage za tjerati moćnija računala. Kao i kod X-650 testa sva su mjerenja provedena u suradnji sa servisom računala ITElektronika. Ova serija napajanja dolazi u 520, 620, 750 i 850W izvedbama a samo jača dva imaju DC-to-DC dizajn konvertera. No, ostale su im značajke jednake – korištenje 105°C japanskih aluminijskih elektrolita, Aktivni PFC, Smart&Silent kontrola 120mm ventilatora, potpuno modularni dizajn, podrška za višestruke grafičke kartice (6 i 8-pinski konektori), pozlaćeni High Current kontakti i 5 godišnje jamstvo.

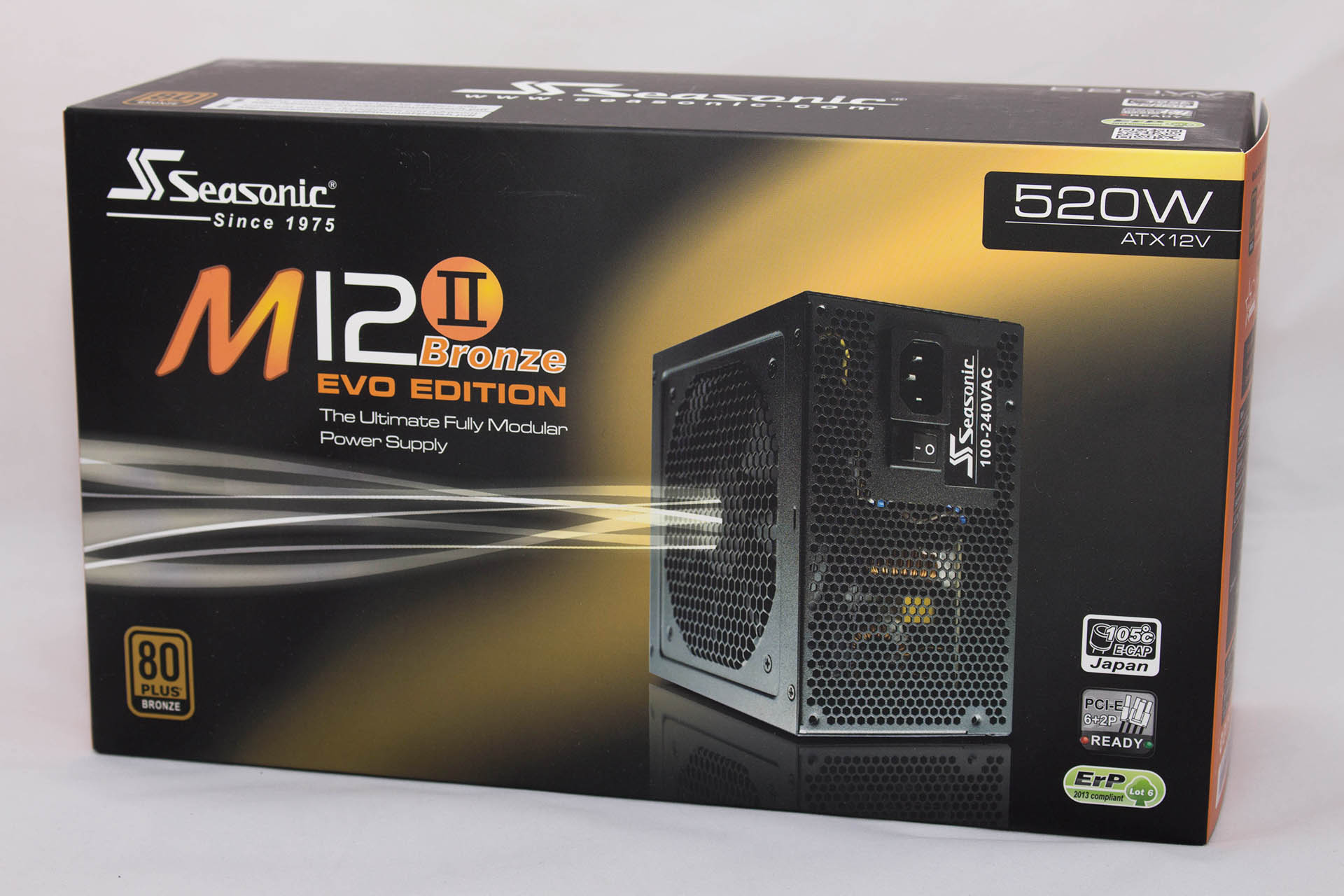

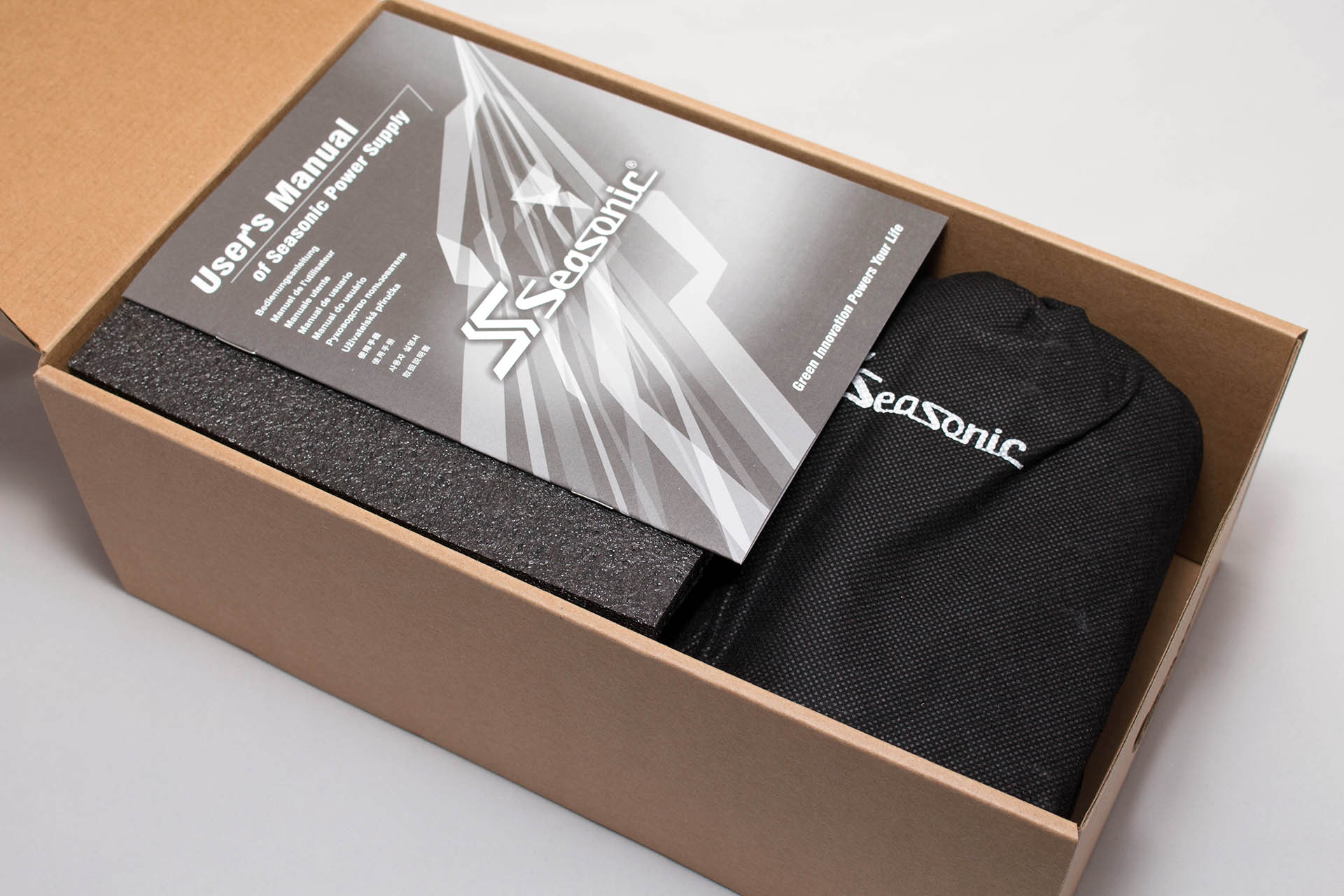

Seasonic standardno dobro pakira svoja napajanja pa je tako kod ovoga modela kabele smjestio u platnenu vrećicu i to poslagane po skupinama u najlonskim vrećicama, dok je napajanje zaštićeno stiro-pjenom. Uz sve to dolaze još samo korisničke upute za instalaciju i korištenje.

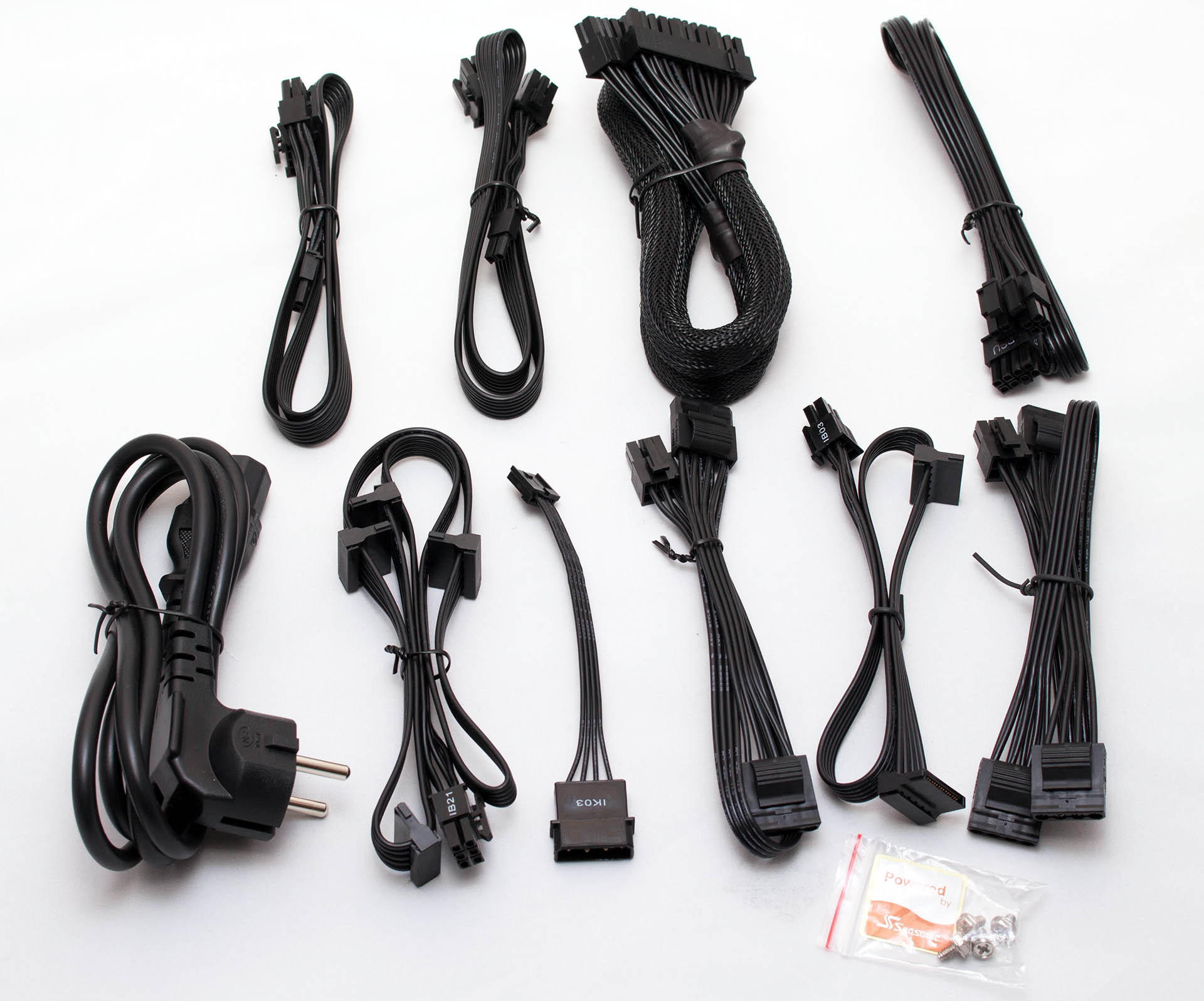

Kupac će uz napajanje dobiti i čitav set kabela koji su potrebni za spajanje na matičnu ploču i ostale uređaje. Tako tu nalazimo:
- jedan kabel s 24/20 pinskim MB konektorom dužine 610 mm
- jedan kabel s 8/6 pinskim CPU konektorom dužine 650 mm
- dva kabela s 8/6 pinskim konektorima dužine 600 mm
- jedan kabel za periferiju sa tri 4-pinskih Molex konektora dužine 400 + 120 + 120 mm
- jedan kabel za periferiju sa dva 4-pinska Molex konektora dužine 300 + 120 mm
- jedan kabel sa četiri SATA Power konektora dužine 400 + 120 + 120 + 120 mm
- jedan kabel sa dva SATA Power konektora dužine 300 + 120 mm
- jedan Molex na Floppy adapter dužine 101 mm
- jedan napojni kabel
- Seasonic naljepnica i četiri vijka za kućište
Svi kabeli su, što nije nebitno, flat tipa (osim onoga s 24 pinskim konektorom) pa će aranžiranje unutar kućišta biti olakšano.
Ova se EVO verzija na tržištu našla još 2013. godine, a dizajn se tek neznatno izmijenio u odnosu na raniju seriju. Naravno, velika promjena je nedostatak fiksnih kabela, pa je ovdje tako riječ o potpuno modularnom tipu napajanja. Kućište je kvalitetno napravljeno, obojano u crnu boju i dimenzija je 150 x 160 x 86 mm. Napajanje standardno podržava ATX12V/EPS12V specifikacije za najnovije procesore, ima OPP/OVP/UVP i SCP zaštite te 80Plus Bronze certifikat efikasnosti (82% efikasnost pri 20% opterećenja, 85% pri 50% i opet 82% pri 100%).

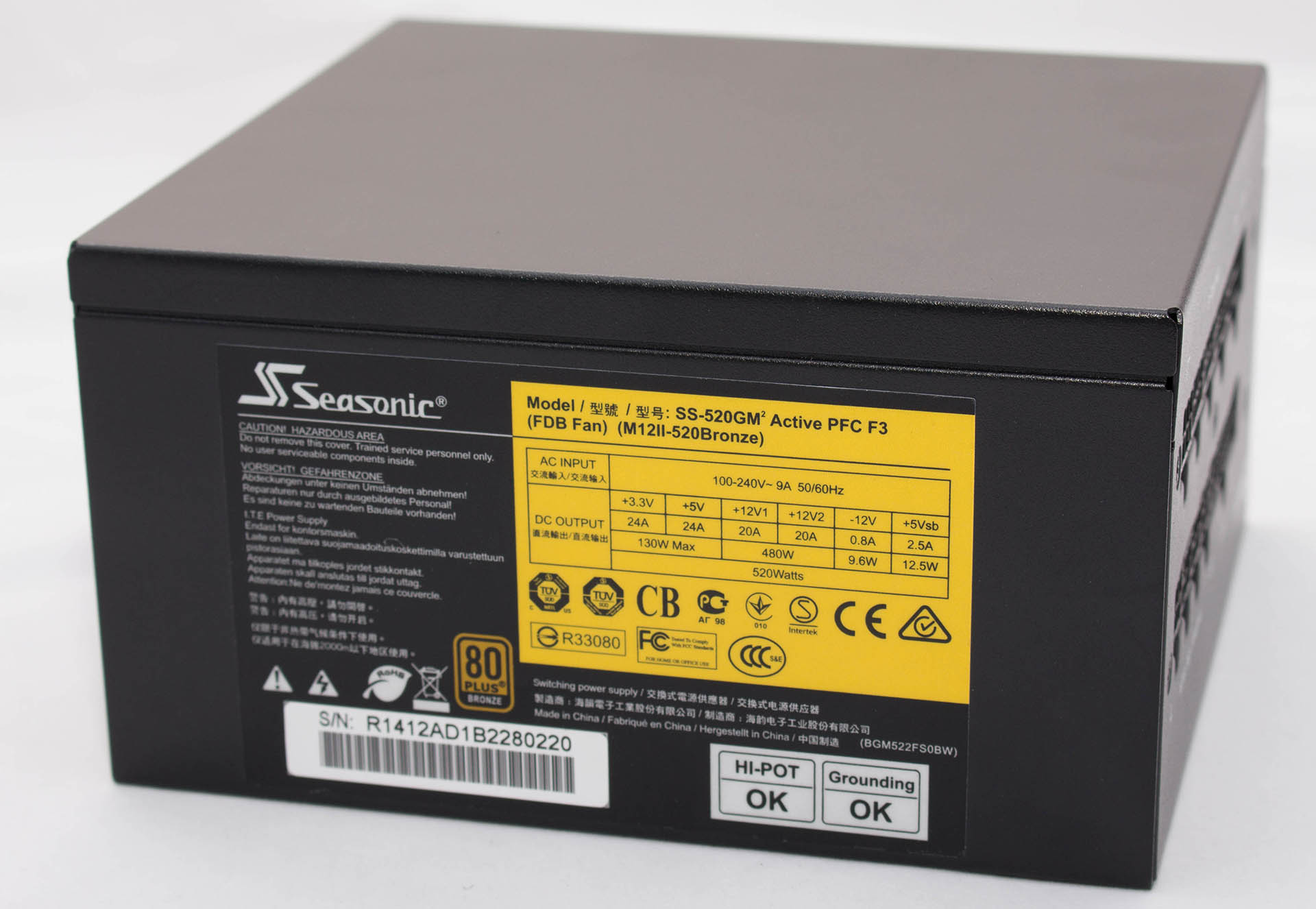

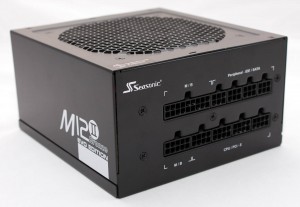

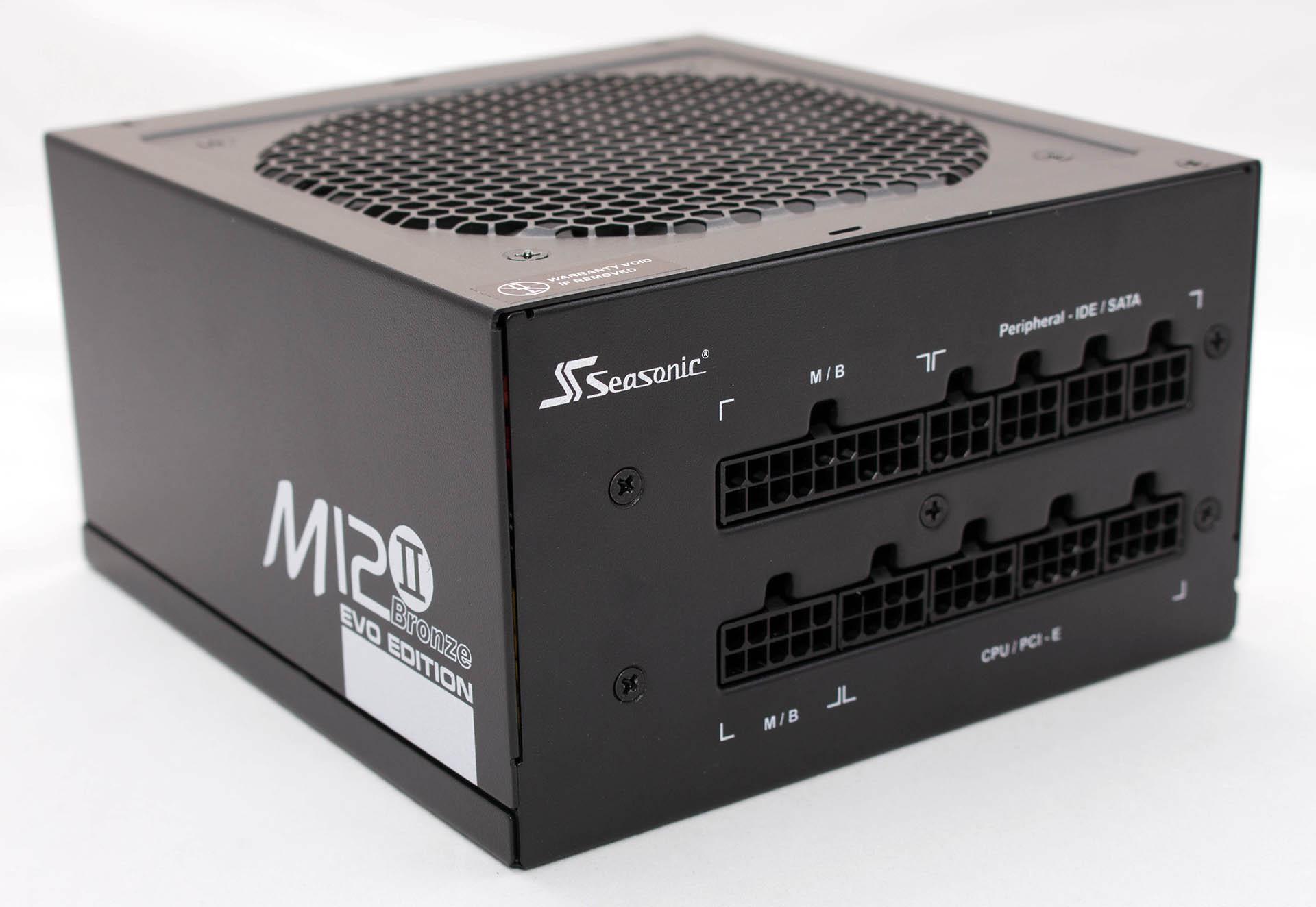

Kao što smo spomenuli ranije, M12II EVO je potpuno modularno s dva reda konektora koji su logično razmješteni. Svi konektori lako usjedaju u svoja ležišta, tj. utore. M12II EVO 520W ima dva +12V voda pri čemu je svaki u stanju dati po 20A struje (480 W).+3.3V i +5V vodovi svaki daju po 24A (kombinirano 130W snage), -12V daje 0.8A (9.6W), a +5V(SB) daje 2.5A (12.5W). PFC je aktivnog tipa (do 99%).

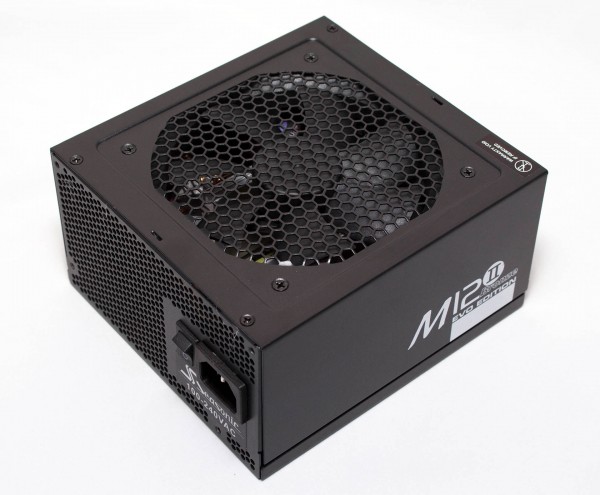

Ventilator koji hladi čitavu stvar je promjera 120 mm i ima Fluid Dynamic ovješenje (FDB). Kontrola broja okretaja je inteligentna (S2FC) i do 50% opterećenja su okretaji minimalni i napajanje pri tome izuzetno tiho. Tek prelaskom 75% opterećenja ventilator postaje čujniji a na 100% i mrvicu bučniji.

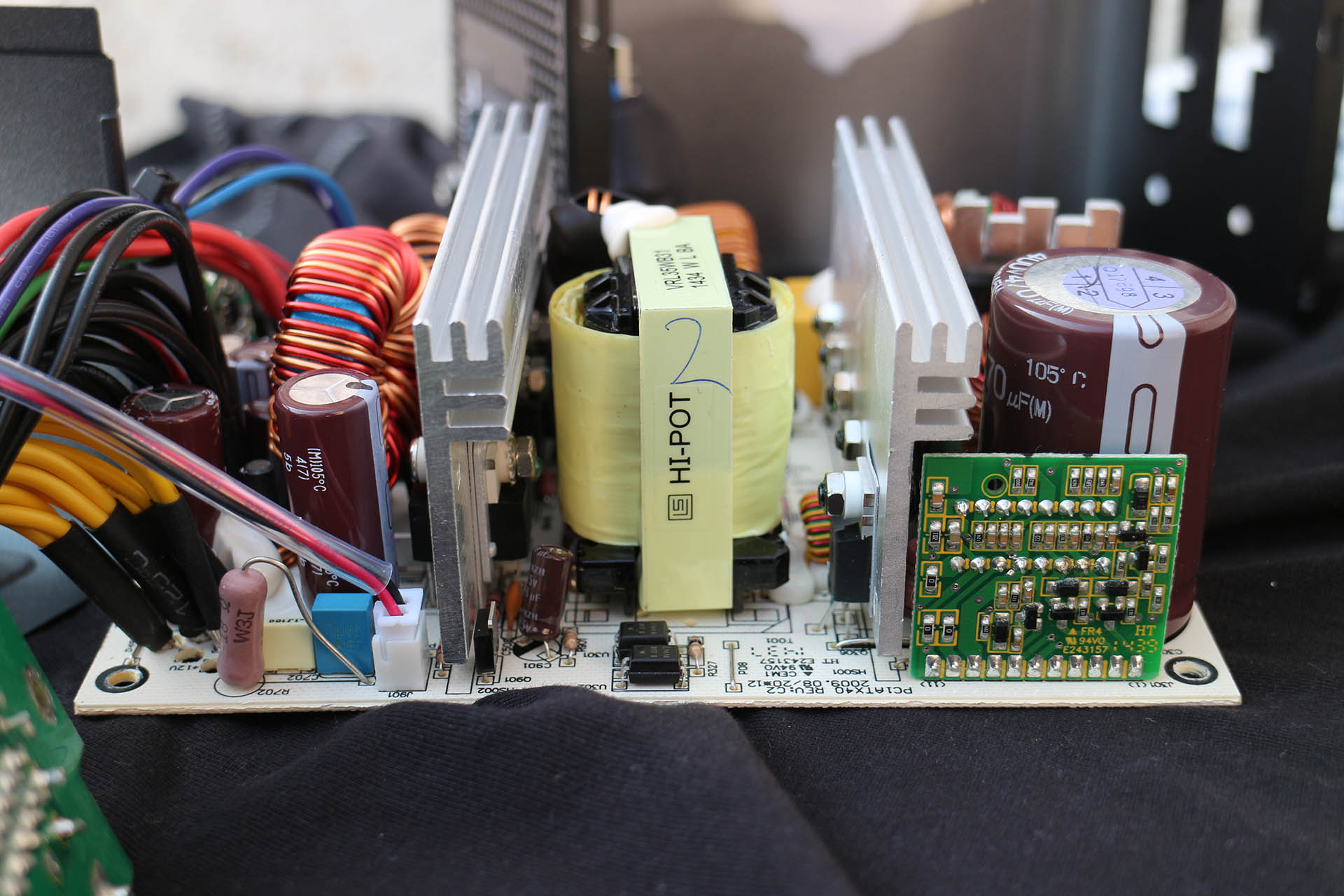

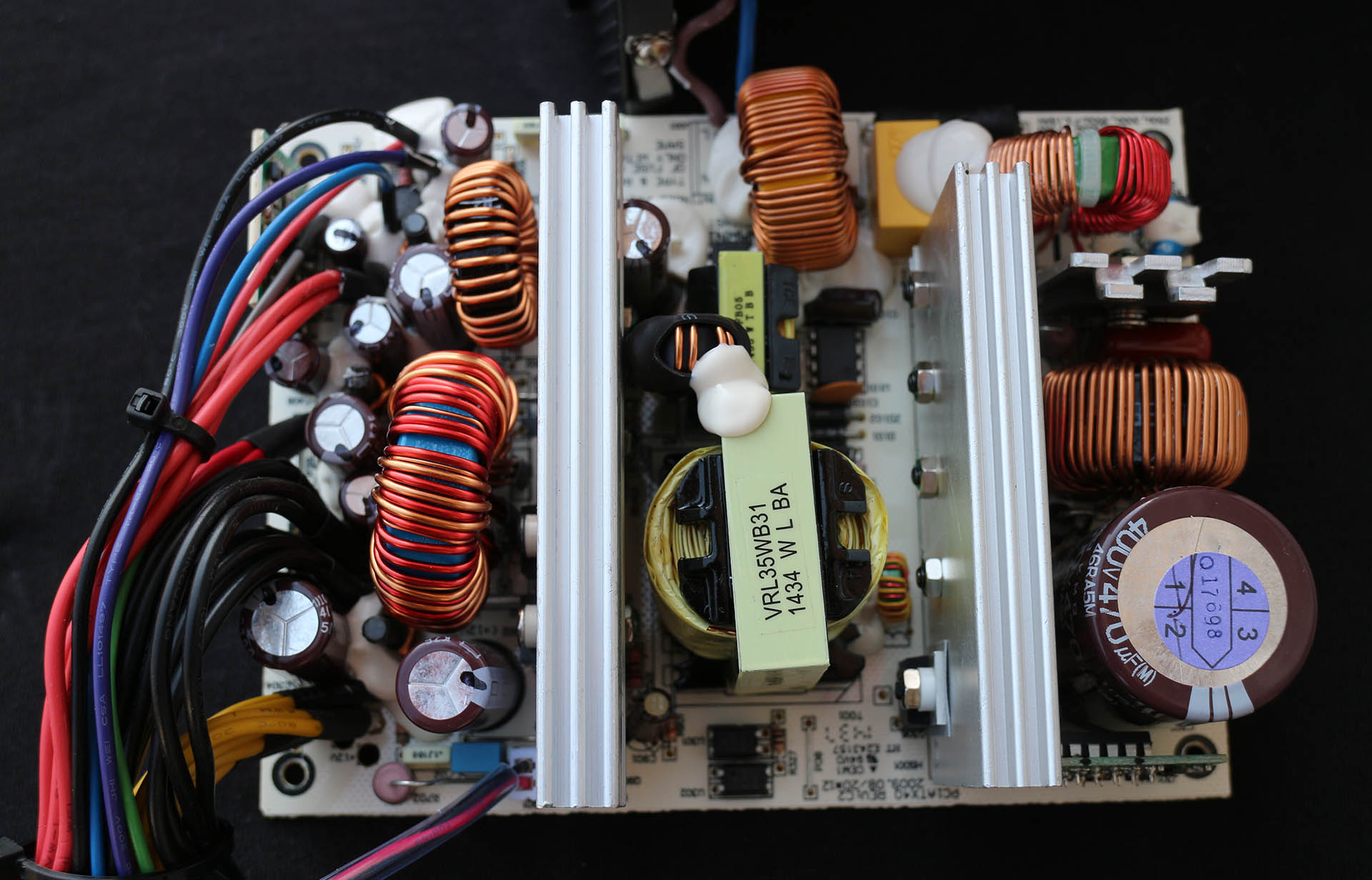

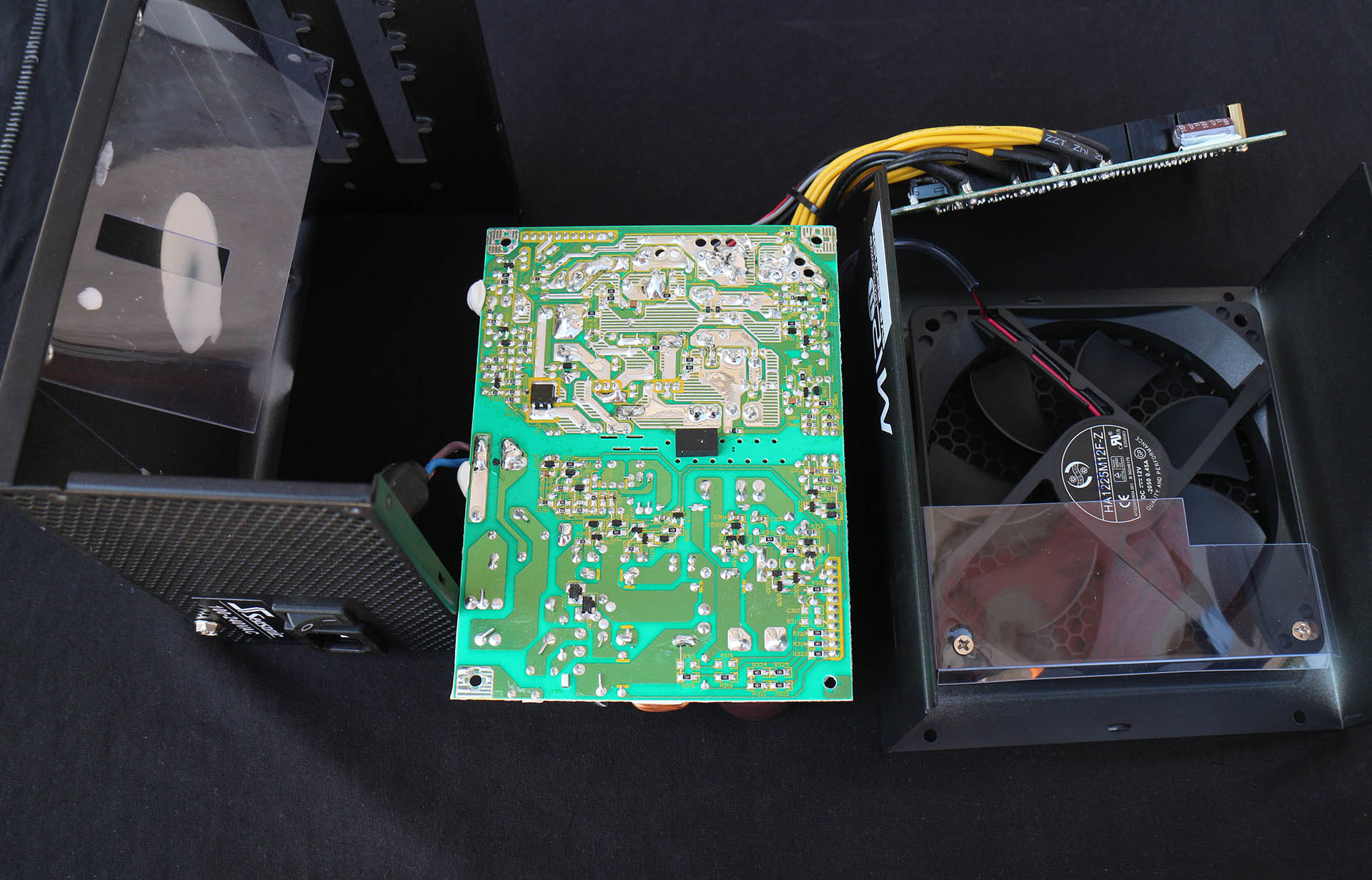

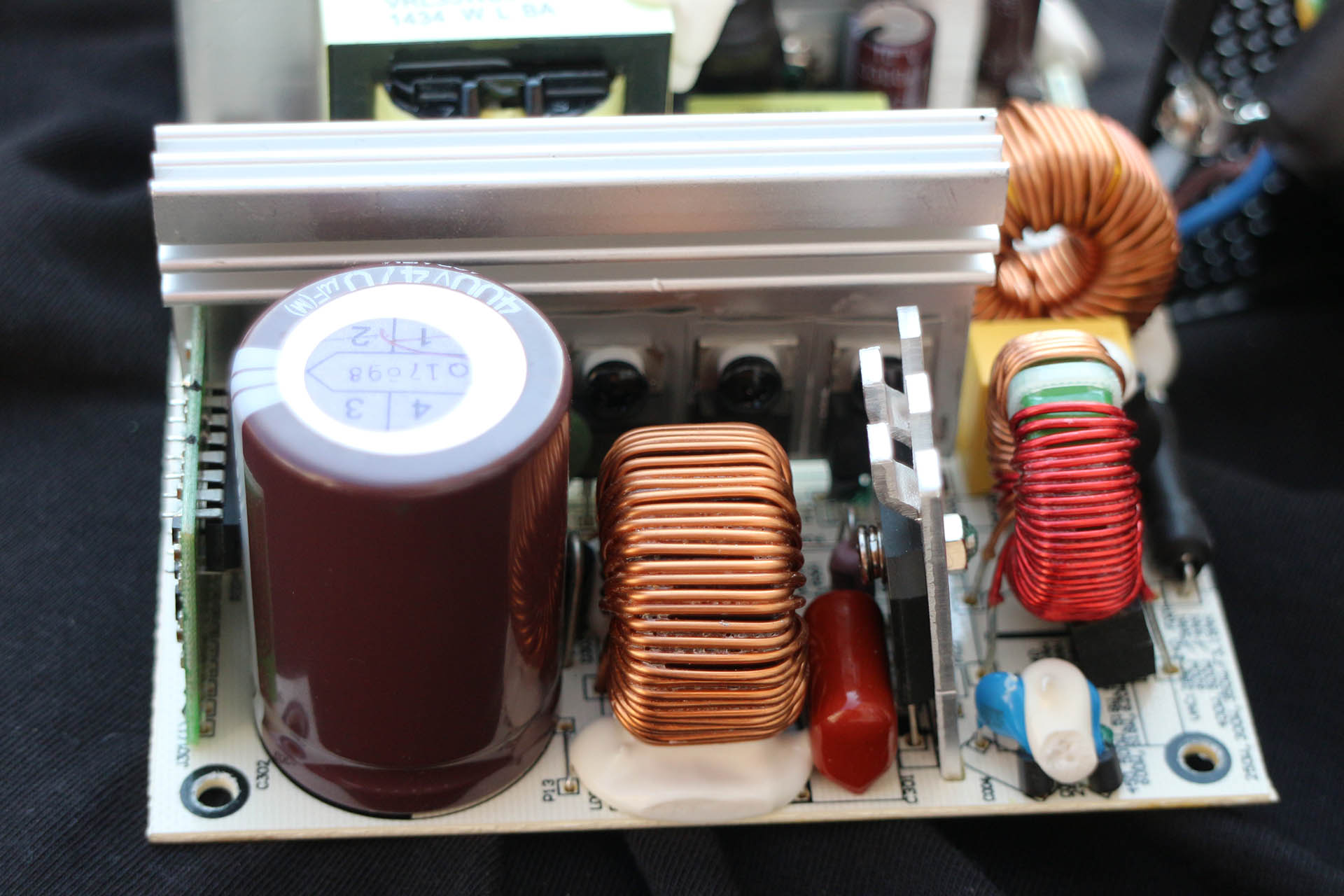

Konstrukcija je klasična za ovu seriju, s tek ponekom izmjenom u odnosu na starije serije. U prvom planu na prvoj slici je ostatak tranzijentnog filtera, na drugoj vidimo malenu tiskanu pločicu s PWM kontrolerom. Na strani primara imamo aluminijski hladnjak s MOSFET-ima za PFC i Switching, a na strani sekundara su ispravljačke diode za 12, 5 i 3.3V vodove. Elektroliti su 105°C japanske proizvodnje.
