Seasonic M12 II Bronze Evo Edition 520W test
Datum objave 19.08.2015 - Krešimir Matanović
Seasonic SS520GM2 - drugi dio

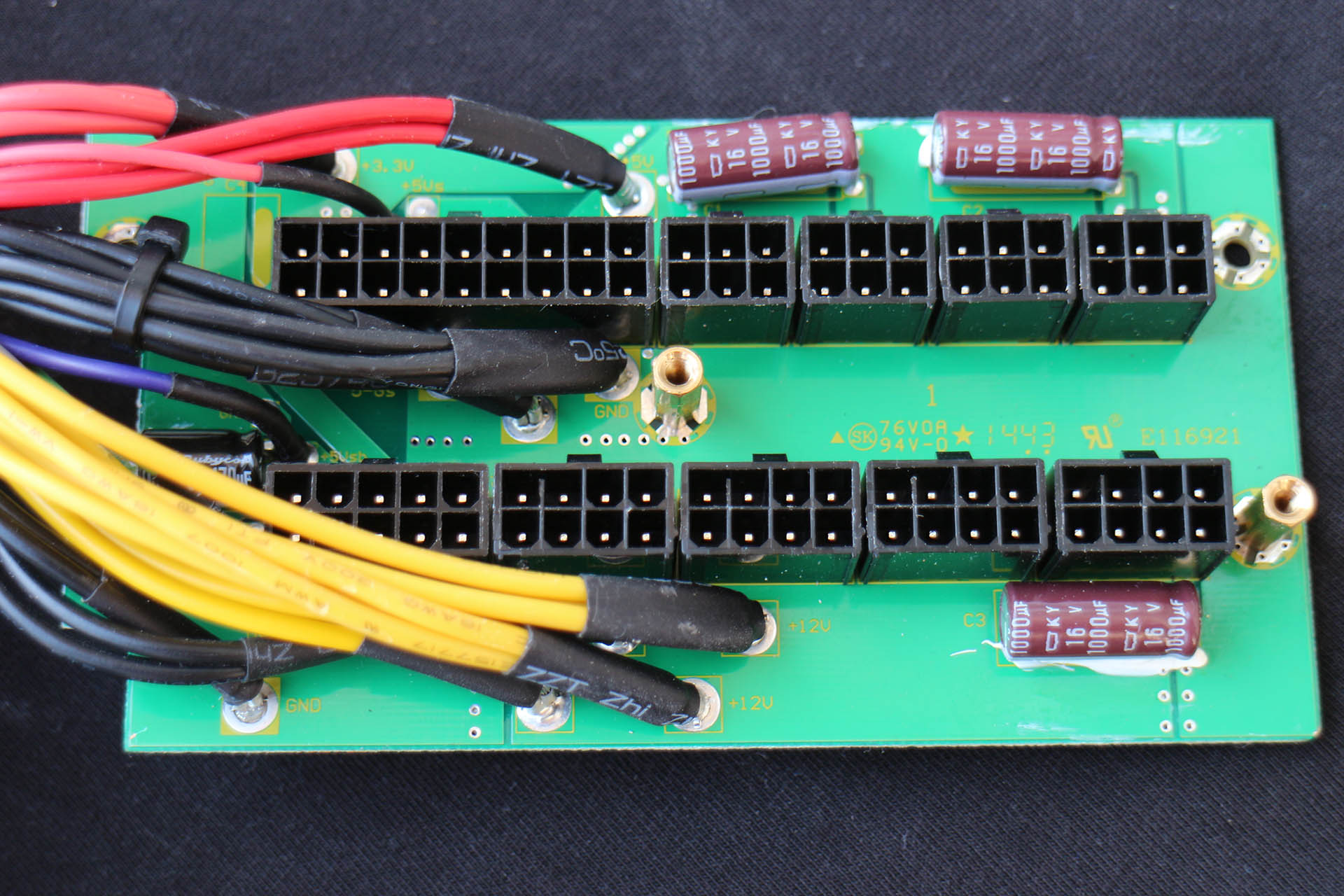

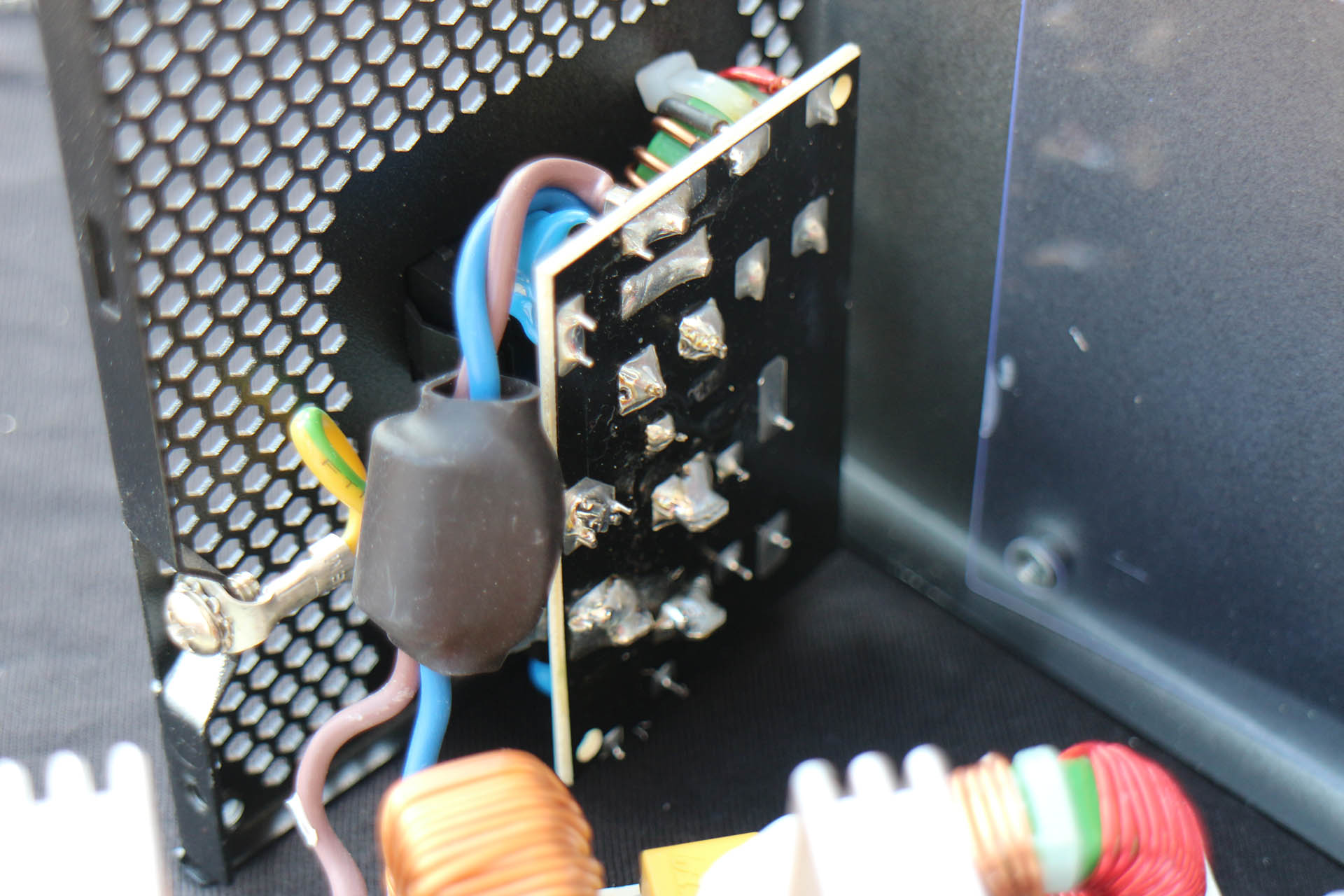

Prva slika pokazuje jedan dio AC tranzijentnog filtera (ostatak je na glavnoj ploči), a na drugoj su naravno modularni konektori. Ovdje je došlo tek do laganih izmjena u dizajnu u odnosu na starije S12 i M12 modele (kod tranzijentnog filtera), dok je naravno dizajn pločice s konektorima nov jer je ovo potpuno modularno napajanje.

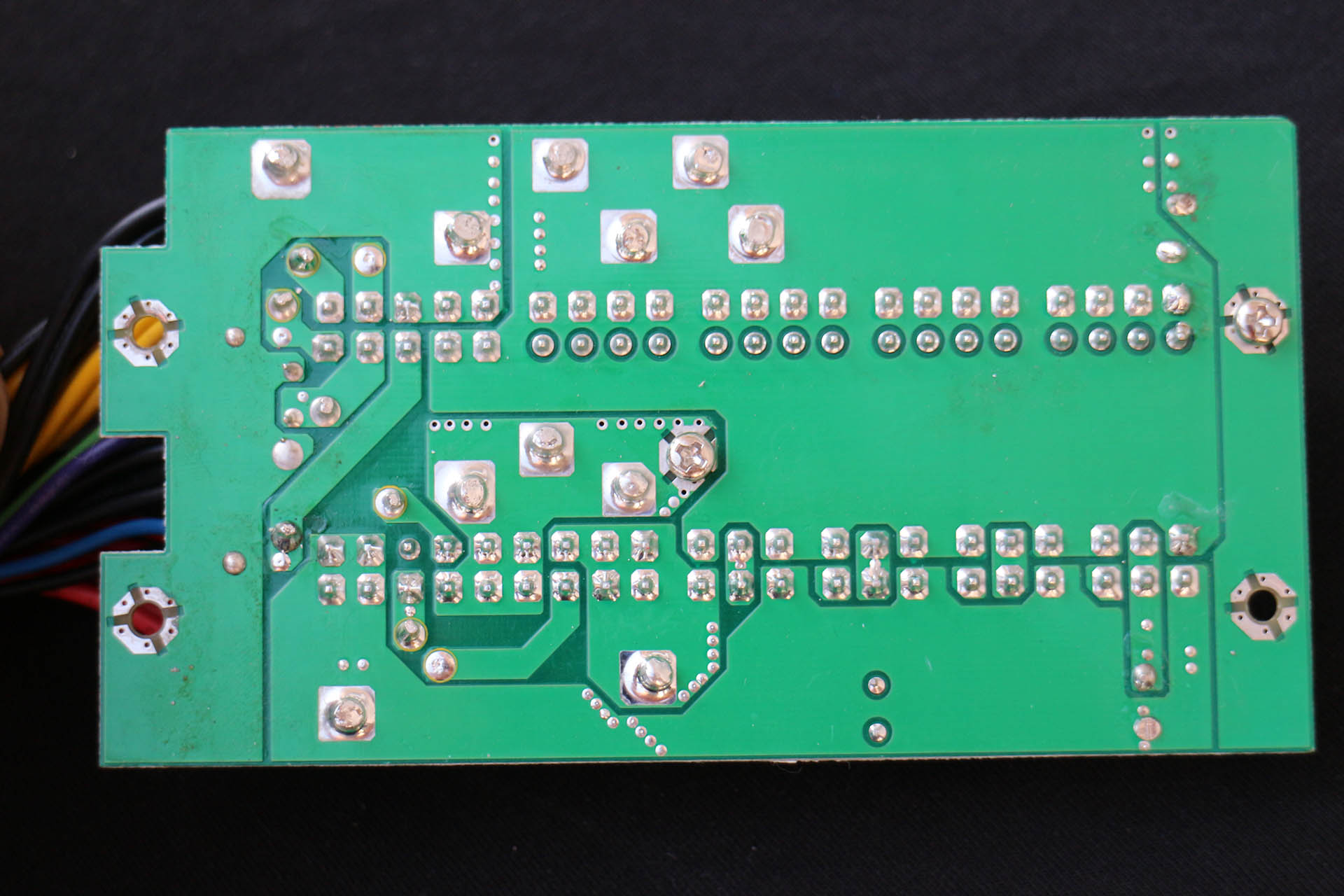

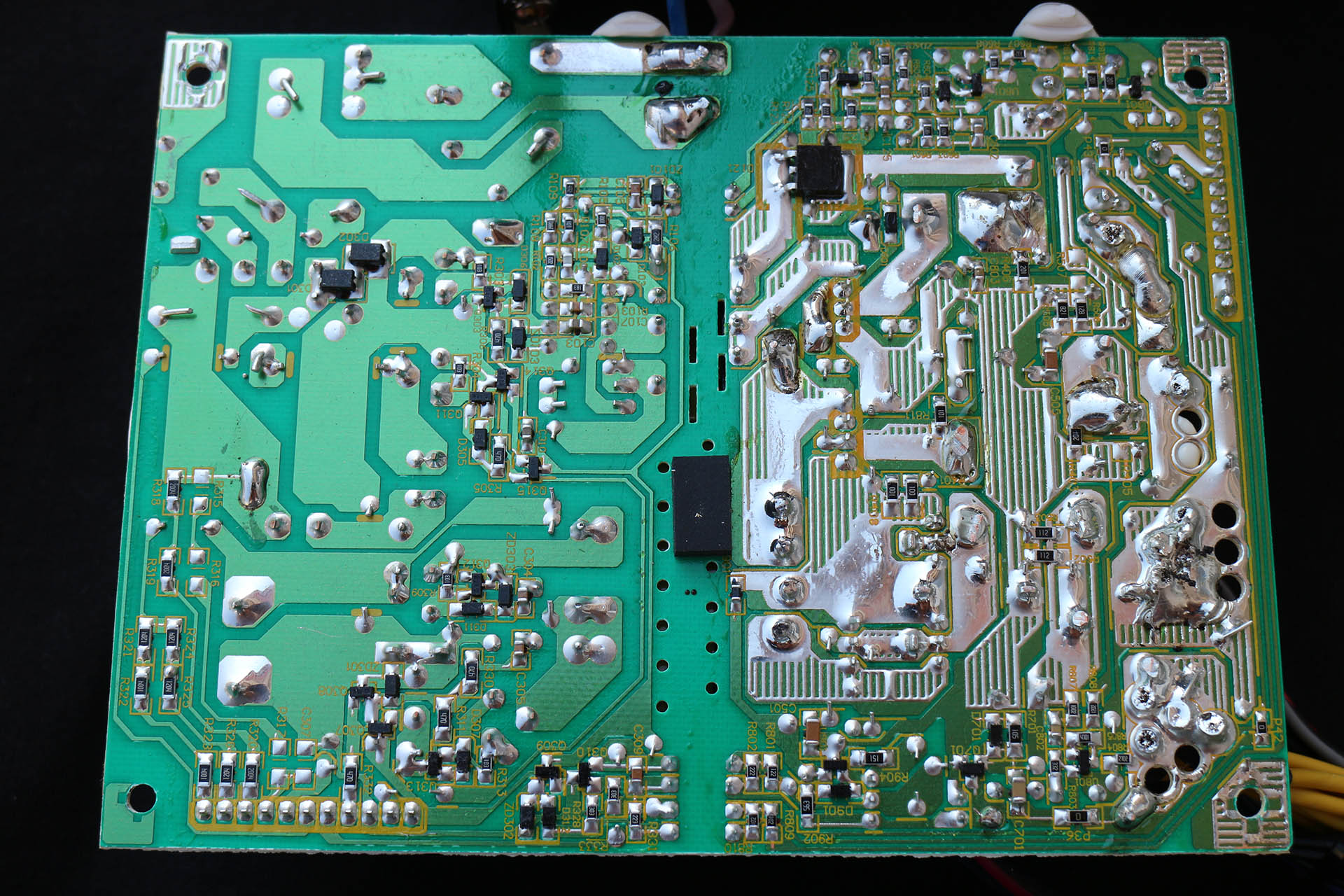

Lemovi kako na poleđini konektora tako i na poleđini glavne ploče izgledaju solidno (naravno ni blizu onima kod skupljih modela). Sve u svemu, M12II EVO ima prosječnu kvalitetu gradnje i solidne komponente.
Kako smo testirali?

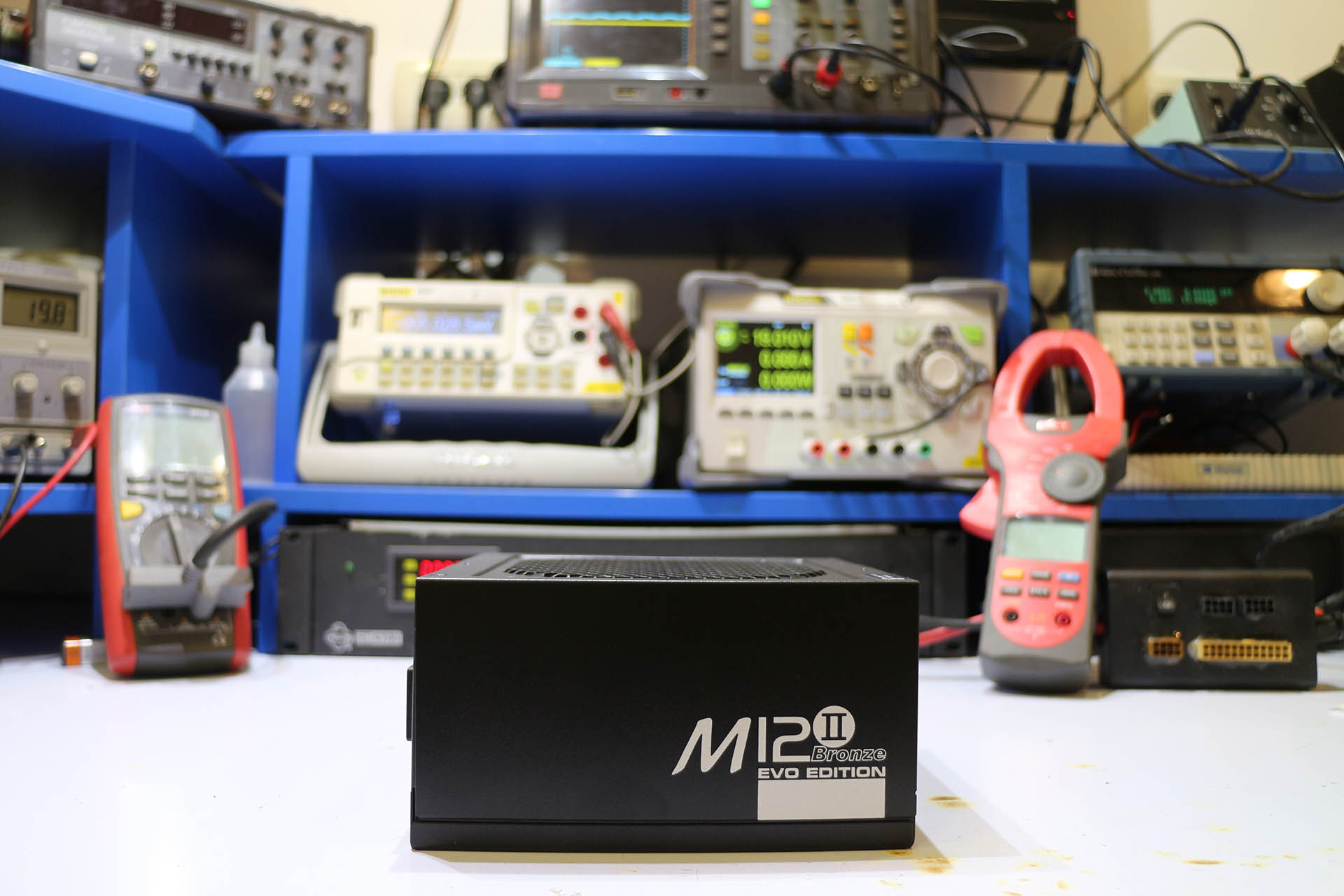

Kao što smo ranije napisali mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Hameg 303-6. Snaga s mreže i cosfi su mjereni s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

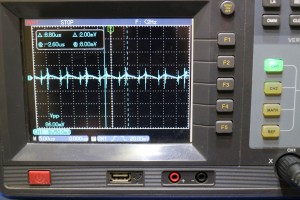

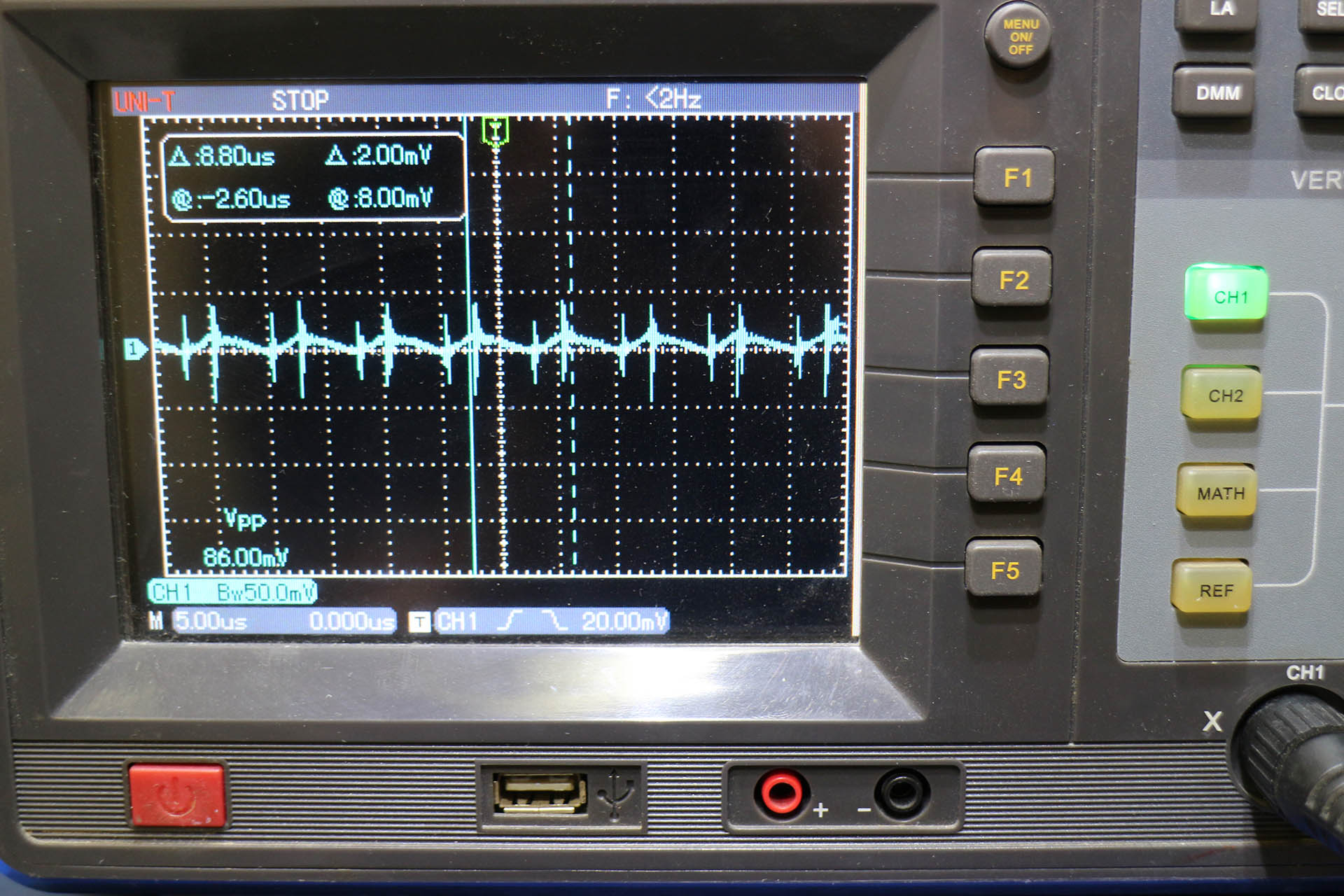

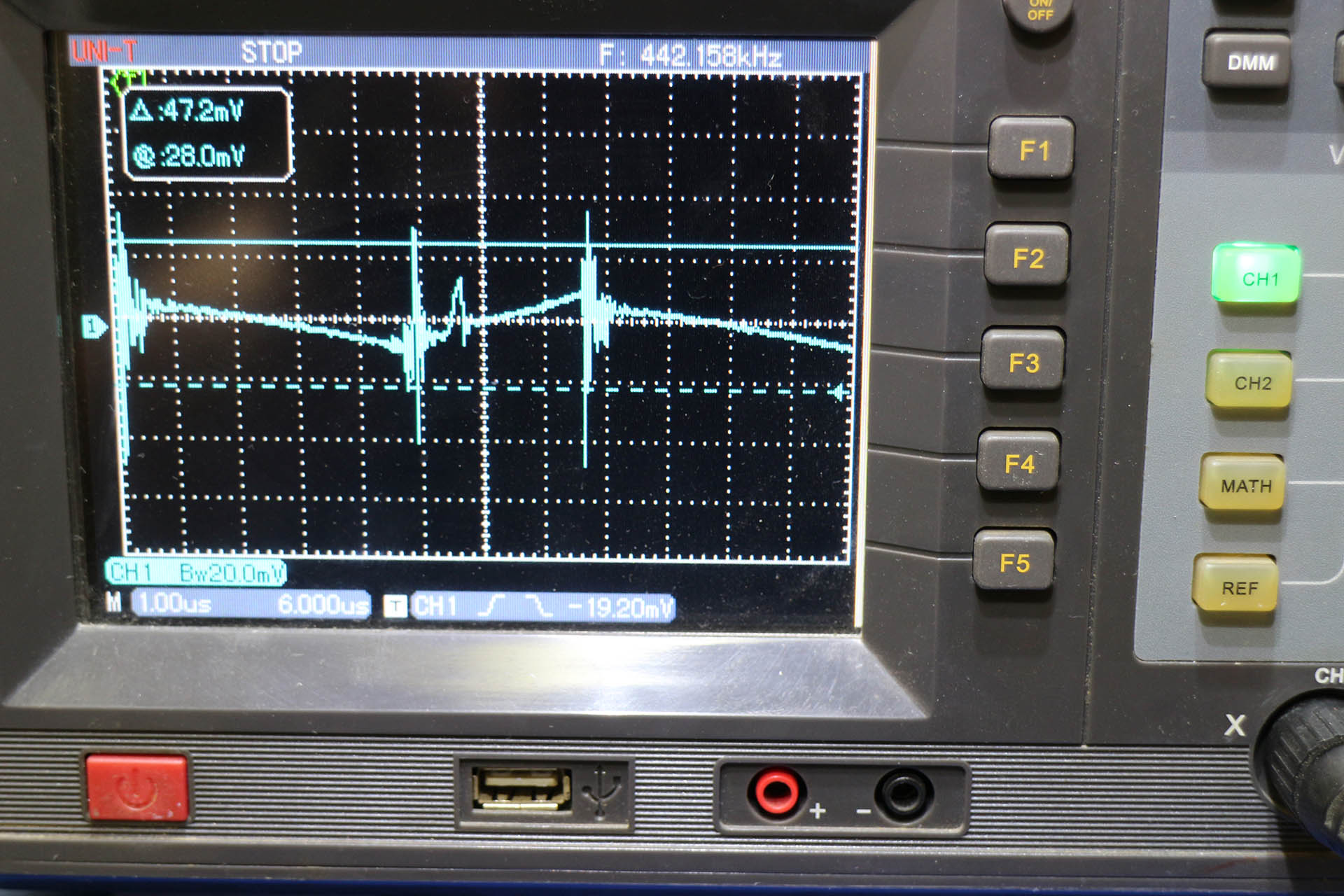

Na prvoj slici možemo vidjeti Ripple dok je na drugoj uključen i Noise, tj. šum koji dolazi iz električne mreže. Obje vrijednosti su vrlo dobre za naše napajanje.

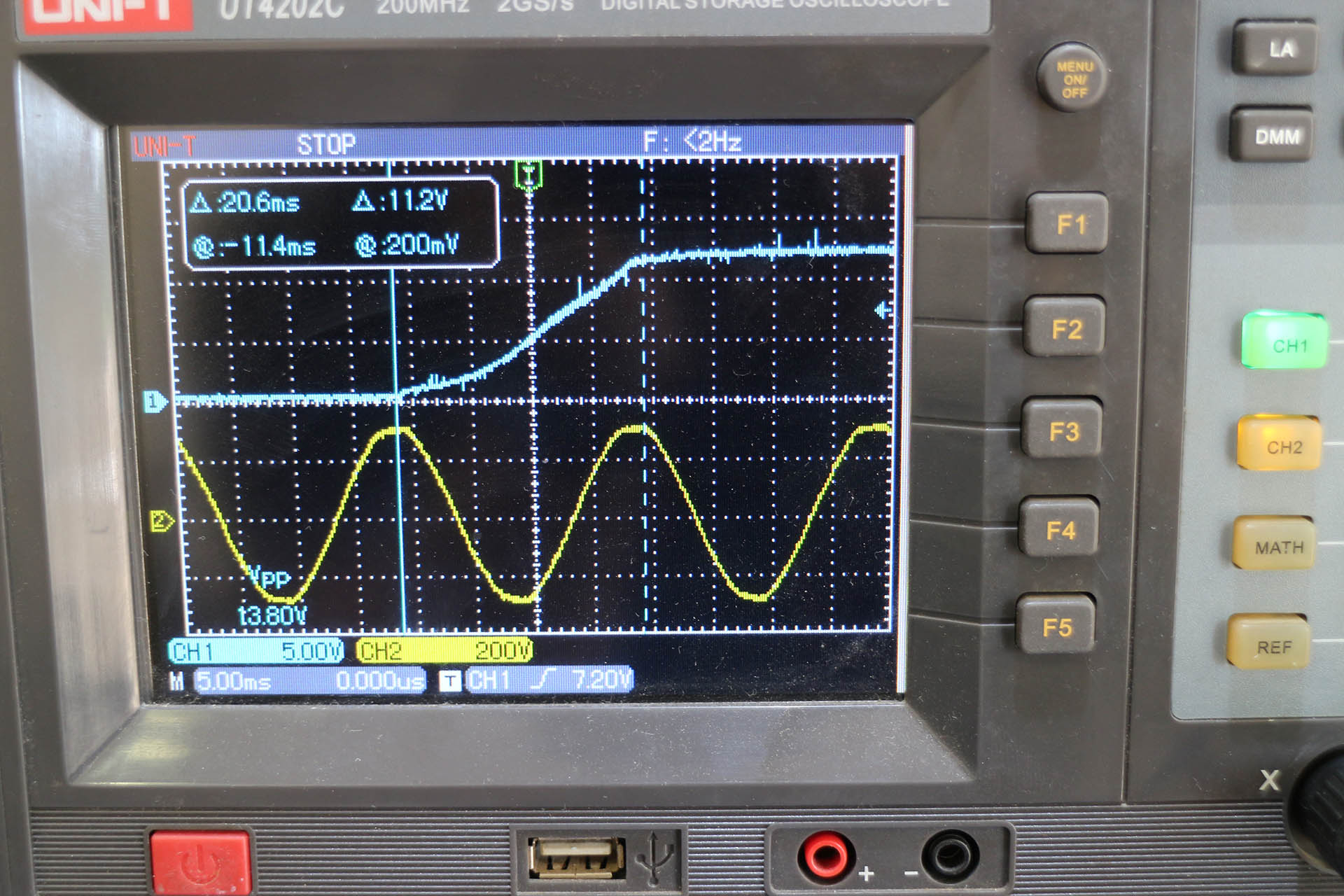

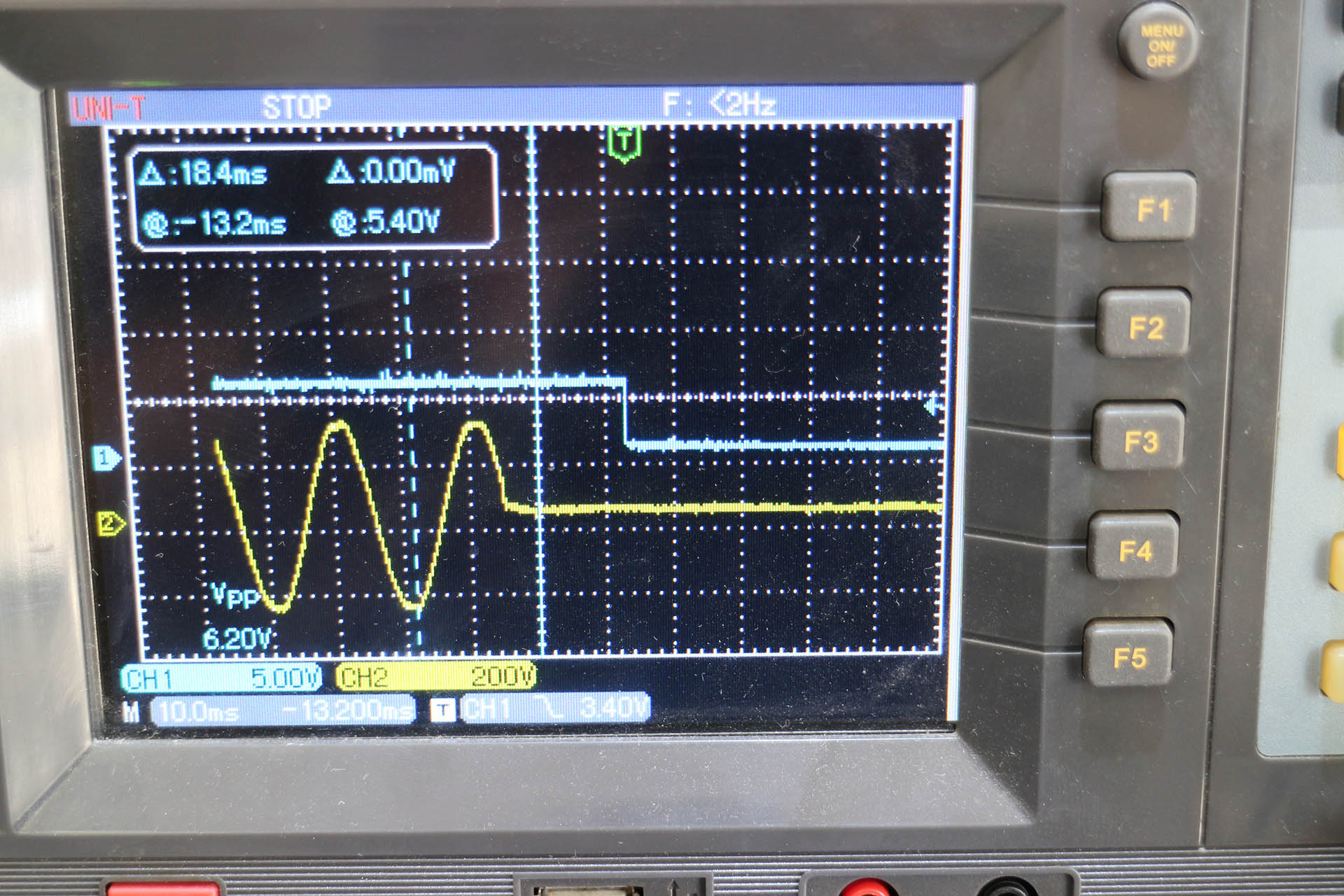

Gornje dvije slike prikazuju mjerenje Hold Up i Rise Up vremena. Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Rise up time napajanja je vrijeme potrebno da napajanje na izlazu postigne referentni napon, mjeri se bez opterećenja i s punim opterećenjem.

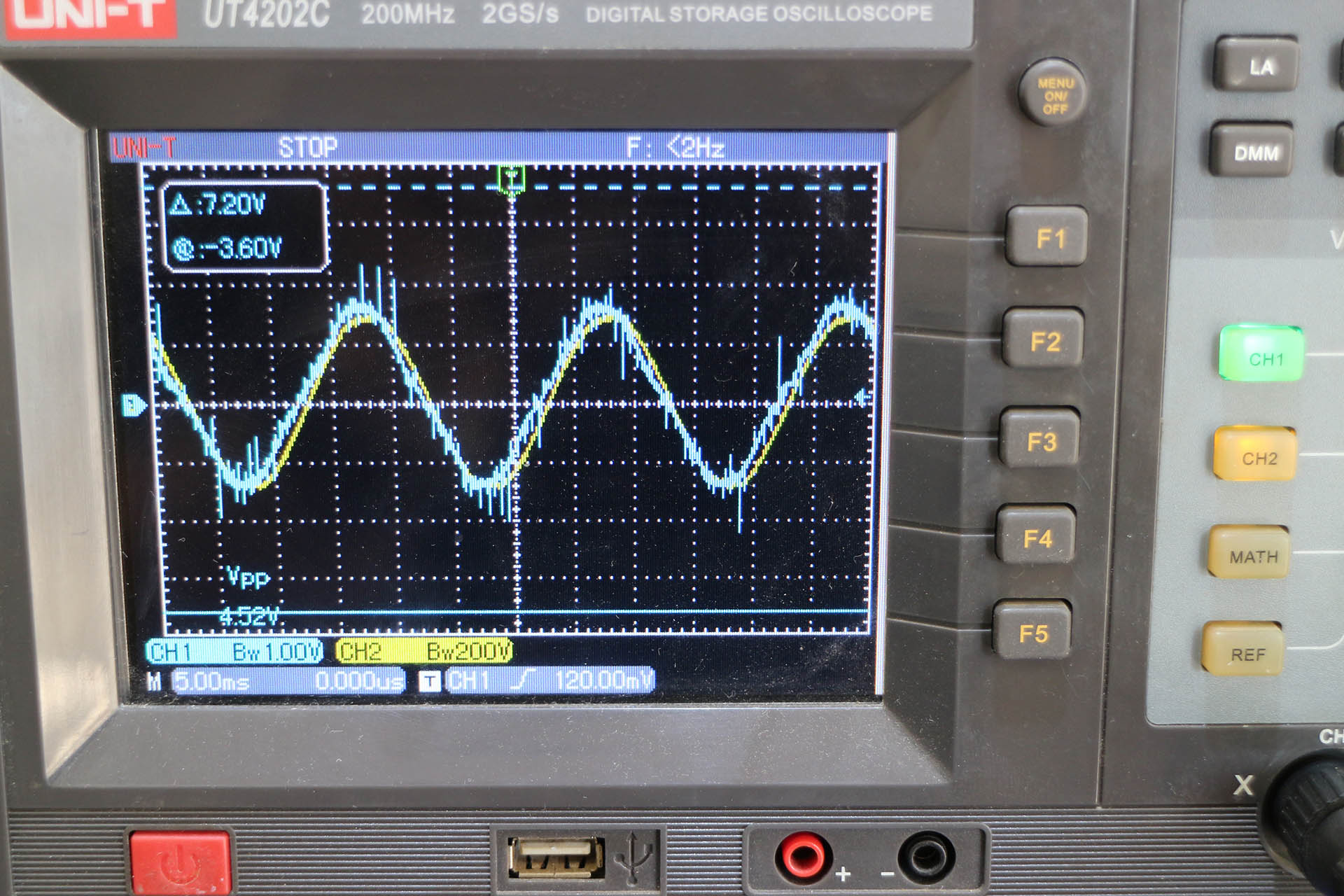

PFC (power factor correction) je tehnika sprječavanja neželjenih efekata neparnih harmoničkih titraja te korekciju faznog pomaka struje i napona, kao bi uređaj zadovoljavao određene standarde. Gore vidimo maksimalni izmjereni faktor pri optimalnom opterećenju.
