Seasonic M12 II Bronze Evo Edition 520W test

Datum objave 19.08.2015 - Krešimir Matanović

Seasonic SS520GM2 - prvi dio

seasonic_ss520gm2_1 seasonic_ss520gm2_2

Iza stvarno podugačkog imena krije se stari znanac M12 II Bronze, napajanje koje je na tržištu već duže vremena i koje smo testirali prije nešto više od tri godine u 750W verziji. Sada nam je u lab stigla nešto slabija, ali i Evoluirala 520W izvedba koja donosi potpuno modularan dizajn i dovoljno snage za tjerati moćnija računala. Kao i kod X-650 testa sva su mjerenja provedena u suradnji sa servisom računala ITElektronika. Ova serija napajanja dolazi u 520, 620, 750 i 850W izvedbama a samo jača dva imaju DC-to-DC dizajn konvertera. No, ostale su im značajke jednake - korištenje 105°C japanskih aluminijskih elektrolita, Aktivni PFC, Smart&Silent kontrola 120mm ventilatora, potpuno modularni dizajn, podrška za višestruke grafičke kartice (6 i 8-pinski konektori), pozlaćeni High Current kontakti i 5 godišnje jamstvo.

seasonic_ss520gm2_3 seasonic_ss520gm2_4

Seasonic standardno dobro pakira svoja napajanja pa je tako kod ovoga modela kabele smjestio u platnenu vrećicu i to poslagane po skupinama u najlonskim vrećicama, dok je napajanje zaštićeno stiro-pjenom. Uz sve to dolaze još samo korisničke upute za instalaciju i korištenje.

seasonic_ss520gm2_8

Kupac će uz napajanje dobiti i čitav set kabela koji su potrebni za spajanje na matičnu ploču i ostale uređaje. Tako tu nalazimo:
  • jedan kabel s 24/20 pinskim MB konektorom dužine 610 mm
  • jedan kabel s 8/6 pinskim CPU konektorom dužine 650 mm
  • dva kabela s 8/6 pinskim konektorima dužine 600 mm
  • jedan kabel za periferiju sa tri 4-pinskih Molex konektora dužine 400 + 120 + 120 mm
  • jedan kabel za periferiju sa dva 4-pinska Molex konektora dužine 300 + 120 mm
  • jedan kabel sa četiri SATA Power konektora dužine 400 + 120 + 120 + 120 mm
  • jedan kabel sa dva SATA Power konektora dužine 300 + 120 mm
  • jedan Molex na Floppy adapter dužine 101 mm
  • jedan napojni kabel
  • Seasonic naljepnica i četiri vijka za kućište
Svi kabeli su, što nije nebitno, flat tipa (osim onoga s 24 pinskim konektorom) pa će aranžiranje unutar kućišta biti olakšano.

seasonic_ss520gm2_5

Ova se EVO verzija na tržištu našla još 2013. godine, a dizajn se tek neznatno izmijenio u odnosu na raniju seriju. Naravno, velika promjena je nedostatak fiksnih kabela, pa je ovdje tako riječ o potpuno modularnom tipu napajanja. Kućište je kvalitetno napravljeno, obojano u crnu boju i dimenzija je 150 x 160 x 86 mm. Napajanje standardno podržava ATX12V/EPS12V specifikacije za najnovije procesore, ima OPP/OVP/UVP i SCP zaštite te 80Plus Bronze certifikat efikasnosti (82% efikasnost pri 20% opterećenja, 85% pri 50% i opet 82% pri 100%).

seasonic_ss520gm2_6 seasonic_ss520gm2_7

Kao što smo spomenuli ranije, M12II EVO je potpuno modularno s dva reda konektora koji su logično razmješteni. Svi konektori lako usjedaju u svoja ležišta, tj. utore. M12II EVO 520W ima dva +12V voda pri čemu je svaki u stanju dati po 20A struje (480 W).+3.3V i +5V vodovi svaki daju po 24A (kombinirano 130W snage), -12V daje 0.8A (9.6W), a +5V(SB) daje 2.5A (12.5W). PFC je aktivnog tipa (do 99%).

seasonic_ss520gm2_9 seasonic_ss520gm2_10

Ventilator koji hladi čitavu stvar je promjera 120 mm i ima Fluid Dynamic ovješenje (FDB). Kontrola broja okretaja je inteligentna (S2FC) i do 50% opterećenja su okretaji minimalni i napajanje pri tome izuzetno tiho. Tek prelaskom 75% opterećenja ventilator postaje čujniji a na 100% i mrvicu bučniji.

seasonic_ss520gm2_11 seasonic_ss520gm2_12

Konstrukcija je klasična za ovu seriju, s tek ponekom izmjenom u odnosu na starije serije.  U prvom planu na prvoj slici je ostatak tranzijentnog filtera, na drugoj vidimo malenu tiskanu pločicu s PWM kontrolerom. Na strani primara imamo aluminijski hladnjak s MOSFET-ima za PFC i Switching, a na strani sekundara su ispravljačke diode za 12, 5 i 3.3V vodove. Elektroliti su 105°C japanske proizvodnje.

Seasonic SS520GM2 - drugi dio

seasonic_ss520gm2_13 seasonic_ss520gm2_14

Prva slika pokazuje jedan dio AC tranzijentnog filtera (ostatak je na glavnoj ploči), a na drugoj su naravno modularni konektori. Ovdje je došlo tek do laganih izmjena u dizajnu u odnosu na starije S12 i M12 modele (kod tranzijentnog filtera), dok je naravno dizajn pločice s konektorima nov jer je ovo potpuno modularno napajanje.

seasonic_ss520gm2_15 seasonic_ss520gm2_16

Lemovi kako na poleđini konektora tako i na poleđini glavne ploče izgledaju solidno (naravno ni blizu onima kod skupljih modela). Sve u svemu, M12II EVO ima prosječnu kvalitetu gradnje i solidne komponente. Kako smo testirali?

seasonic_ss520gm2_17

Kao što smo ranije napisali mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Hameg 303-6. Snaga s mreže i cosfi su mjereni s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

seasonic_ss520gm2_Ripple_12V seasonic_ss520gm2_Ripple_and_noise

Na prvoj slici možemo vidjeti Ripple dok je na drugoj uključen i Noise, tj. šum koji dolazi iz električne mreže. Obje vrijednosti su vrlo dobre za naše napajanje.

seasonic_ss520gm2_hold_up_time seasonic_ss520gm2_Rise_up_time

Gornje dvije slike prikazuju mjerenje Hold Up i Rise Up vremena. Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu.  Rise up time napajanja je vrijeme potrebno da napajanje na izlazu postigne referentni napon, mjeri se bez opterećenja i s punim opterećenjem.

seasonic_ss520gm2_PFC

PFC (power factor correction) je tehnika sprječavanja neželjenih efekata neparnih harmoničkih titraja te korekciju faznog pomaka struje i napona, kao bi uređaj zadovoljavao određene standarde. Gore vidimo maksimalni izmjereni faktor pri optimalnom opterećenju.

Seasonic SS520GM2 - rezultati mjerenja i zaključak

seasonic_ss520gm2_18

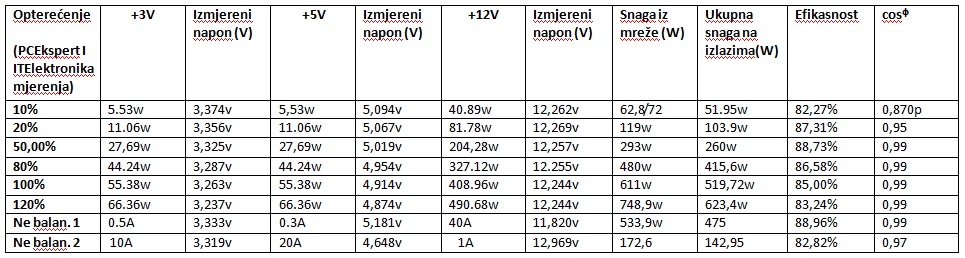

Prema mjerenjima izvedenim u servisu računala ITElektronika napajanje ima solidne performanse na +3V i +12V vodovima, no ujedno i malo slabije na +5V. Sve je to naravno u granicama ATX tolerancija no ipak je pad napona od gotovo 0.2V mrvicu previsok. Ovdje vidimo i zadovoljavajuće visoku maksimalnu snagu od 750W iz mreže odnosno 623W na izlazima što je puno više od specificiranog maksimuma. Efikasnost je uvijek iznad onoga što proizvođač specificira pa čak i pri 120% opterećenja. Sve u svemu solidni rezultati uz malo veći kiks na +5V vodu.   Zaključak Da nema ovoga kiksa na 5V vodu, M12II EVO 520W bi dobilo bezuvjetnu preporuku jer ima potpuno modularan dizajn, dovoljno kabela i konektora (flat), nudi solidnu količinu snage te uz sve to i prihvatljivu cijenu od oko 600 kn. Znamo kako na tržištu ima i puno jeftinijih napajanja te nazivne snage no nema ih puno s ovakvim kvalitetama. Naravno, performanse 5V voda nisu van specifikacija i sasvim su uredu, no voljeli bi da su ipak malo stegnutije, tj. da pad napona nije toliki. U svemu ostalom, ovo je odličan proizvod u svojoj klasi.
