Seasonic Platinum 1200W test

Treći u nizu testova Seasonic napajanja provedenih u suradnji sa servisom IT Elektronika donosi mjerenja njihovog Platinum 1200W modela – SS-1200XP3. Riječ je o napajanju kako mu i ime kaže s 80 Plus Platinum certifikatom efikasnosti, tj. drugim po redu iza Titaniuma. Napajanje je u potpunosti modularno, ima DC to DC dizajn konvertera, te marketinške nazive kao Dual Copper Bars za efikasnije provođenje struje, te Ultra Tight Voltage Regulation s pozlaćenim kontaktima terminala visoke struje. Bilo kako bilo, sve se te informacije i marketinški nazivi nalaze na kutiji kako bi kupac mogao donijeti odluku o kupovini baš ovoga proizvoda.

Unutar kutije kao i uvijek, Seasonic donosi izvrsno pakiran i zaštićen proizvod. Kabeli su u zasebnoj vreći s dva pretinca i čičak trakama, a dodatno su zaštićeni i u najlonu. Napajanje se nalazi unutar dvije debele stiropjene, i još je postavljeno u mekanu zaštitnu vreću. Tu su naravno i upute za instalaciju i korištenje. Jamstvo koje proizvođač daje na proizvod je 7 godišnje.

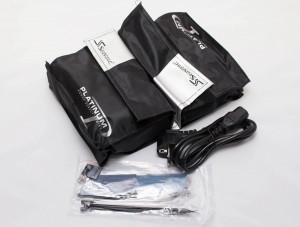

U vreći su u dva pretinca podijeljeni kabeli koji služe za spajanje komponenata, kabel za gradsku mrežu, vrećica s čičak trakama za vezivanje sa Seasonic logoom, a tu su i klasične plastične vezice, vijci za kućište te Seasonic naljepnica. Kabeli za komponente su svi osim 24-pinskog ATX-a flat tipa što će olakšati njihovo aranžiranje za neometan protok zraka kroz kućište, te su naravno dovoljne dužine i za velika kućišta.

Kabeli su:

• 1x kabel s 20 + 4 pinskim ATX konektorom dužine 610 mm
• 1x kabel s 4 + 4 pinskim EPS/ATX12V konektorom dužine 655 mm
• 1x kabel s 8 pinskim EPS12V konektorom dužina 655 mm
• 5x kabela s po dva 6 + 2 pinska PCI-E konektora dužine 550 + 100 mm
• 1x kabel s tri 12V Molex konektora dužine 400 + 125 + 125 mm
• 1x kabel s dva 12V Molex konektora dužine 305 + 125 mm
• 1x adapter sa 12V Molex konektora na Floppy konektor dužine 103 mm
• 2x kabela sa po četiri SATA Power konektora dužine 400 + 125 + 125 + 125 mm
• 1x kabel s po dva SATA Power konektora dužine 305 + 125 mm

Napajanje je tipične metalne konstrukcije s mrežastim otvorima za cirkulaciju zraka i tzv. Honeycomb strukture mrežice ventilatora. Dimenzije napajanja su 190 x 150 x 86 mm. Na stražnjoj se strani nalazi Euro konektor za napajanje iz mreže i velika On/Off tipka. Na prednjoj su strani razdijeljeni konektori za modularne kabele, a tu je i tipka za odabir načina rada ventilatora – Hybrid i Normal.

Napajanje je napravljeno po ATX12V/EPS12V specifikaciji, i deklarirane je maksimalne snage od 1200 W pri 50°C. Ima jedan +12V vod koji je u stanju dati maksimalnih 100 A struje. +5V i +3.3V svaki daju po 25 A, -12V vod 0.5A te +5Vsb 3A. Certifikat efikasnosti je 80 Plus platinum što znači kako napajanje ima minimalnu efikasnost od 90% pri 20% opterećenja, 94% pri 50% opterećenja, te 91% pri 100% opterećenja. Ispravljanje faktora snage je aktivnog tipa i iznosi 99%. Zaštite koje donosi su poznate – OPP/OVP/UVP/SCP/OCP i OTP. Raspon ulaza se kreće od 100 do 240 V (90 – 264 V maksimum) uz 15-7.5 A struje i 50/60Hz frekvencije.

Layout unutrašnjosti, tj. XP3 platforme je uzoran s korištenim vrlo kvalitetnim komponentama i dobrim lemovima. Seasonic je kao što vidimo koristio kvalitetne japanske 105°C elektrolite, baš kao i Solid kondenzatore, a tranzijentni filter je na zasebnom PCB-u i zatvoren je. Strana primara je full-bridge topologije sa LLC konverterom, sa strana sekundara je s dva DC to DC konvertera i VRM-ima na zasebnoj tiskanoj pločici. Hladnjaci su masivni i drže sve komponente pod kontrolom.

Na prvoj slici je PFC dio sa svoja tri velika elektrolita. Ventilator je San Ace 120 mm koji radi u dva načina rada – hibridni i normalni. Hibridni način rada podrazumijeva fanless mod (iznad 35% opterećenja se pali, a ispod 25% ponovno gasi), silent mod (16 dBA) koji je u rasponu do 50% opterećenja i nakon toga ide cooling mod gdje se brzina postepeno diže na maksimum sve do 100% opterećenja.
