Shuttle XPC Nano NC02U recenzija
Datum objave 23.12.2016 - Krešimir Matanović
XPC Nano NC02U
Prošlo je već više od godinu i pol od našeg zadnjeg testa nekog od Shuttleovih barebone računala, a tada je to bio XH97V model. Od tada se dosta toga promijenilo, došle su nove generacije procesora i čipseta, a Shutle je kao i uvijek to pratio. Tako su početkom studenog ove godine predstavili potpuno novu XPC Nano seriju baziranu na Intelovoj Skylake arhitekturi. Četiri su nova modela – NC02U (Celeron 3855U), NC02U3 (i3 6100U), NC02U5 (i5 6200U) i NC02U7 (i7 6500U). Riječ je dakle o ULV procesorima TDP-a 25 i 15W, namijenjenim mobilnim platformama s integriranim HD grafičkim rješenjem. Nama je na test stigao najslabiji NC02U model s Celeronom. Računalo je vrlo malih dimenzija pa ni pakiranje nije veliko, ali je zato unutar kutije odlično zaštićeno od eventualnih mehaničkih oštećenja.
Količina opreme koja dolazi uz računalo je odlična. U zadsebnoj kutiji nalazimo odvojeno pakirane VESA nosače, zatim dvije metalne nožice za vertikalnu orijentaciju, tri seta vijaka i gumene podloške, zatim nosač za 2.5″ disk, AC/DC adapter (19V, 3.42A), te upute za instalaciju i korištenje i medij s upravljačkim programima. NC02U podržava VESA standarde 75 x 75 i 100 x 100 i zbog toga su dva različita nosača u pakiranju.

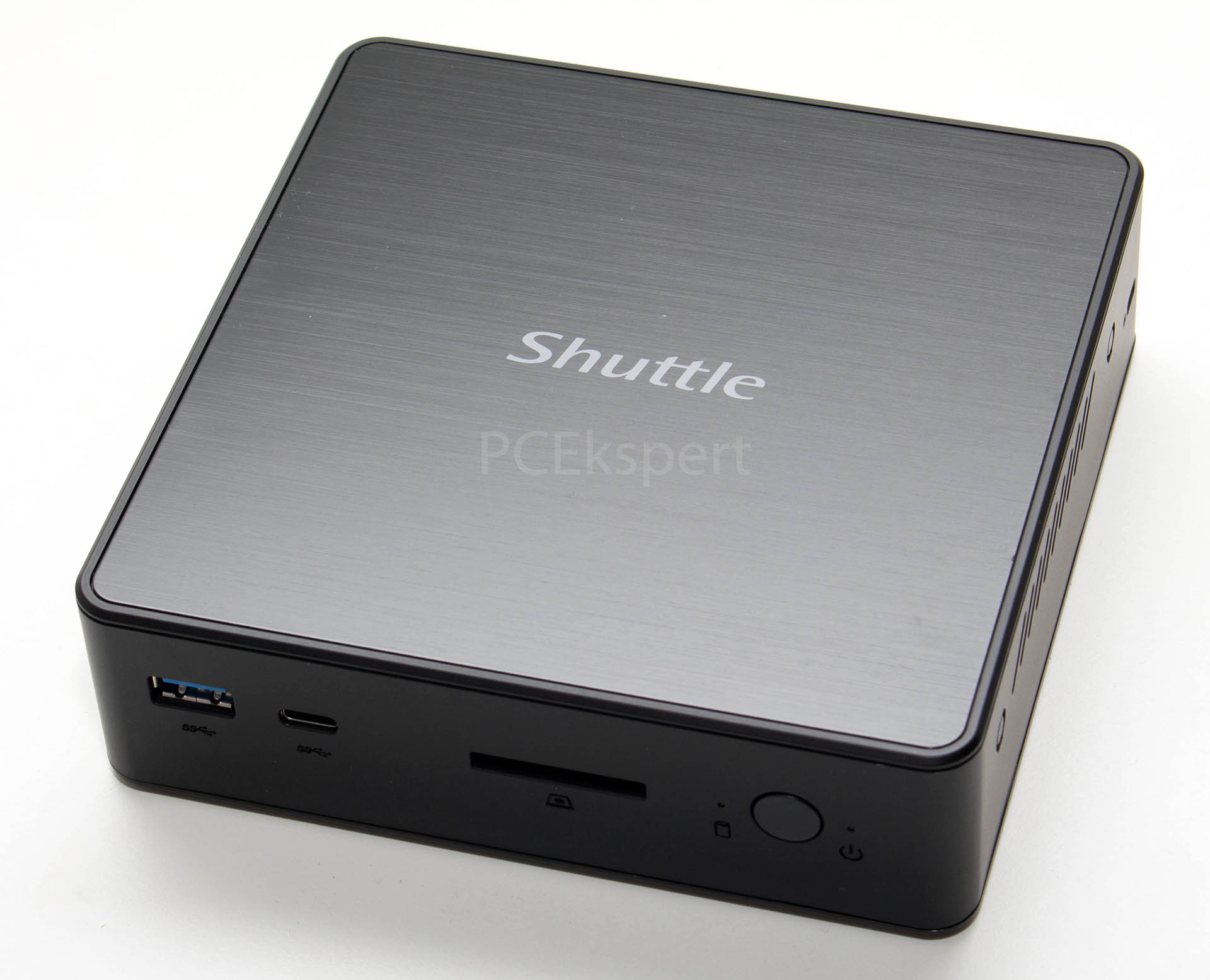

Shuttle je NC02U seriju računala namijenio primarno poslovnoj upotrebi kao što je uredska, Digital Signage, POS, za kontrolu ali su pogodna i za multimediju te kućnu upotrebu. Glavna im je prednost vrlo malene dimenzije i malena potrošnja električne energije. Dizajn crnog plastičnog kućišta je vrlo jednostavan i zapravo pomalo dosadan. Privlačnim ga ipak čine zaobljeni rubovi i izgled gornje stranice koja ostavlja dojam brušenog aluminija.
Dimenzije kućišta su 142 x 142 x 42 mm, a masa je 400 grama bez napojnog adaptera. Na drugoj slici iznad vidimo koliko je ovo kućište zapravo maleno u usporedbi s 2.5″ SSD-om. Na dnu de plastičnog kućišta nalaze vijci za rastavljanje, a u rupe je moguće zalijepiti priložene gumene nožice ako kućište orijentiramo horizontalno. Za vertikalnu orijentaciju koristimo dvije aluminijske noge koje također dolaze u pakiranju.

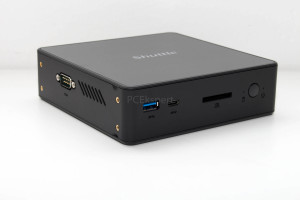

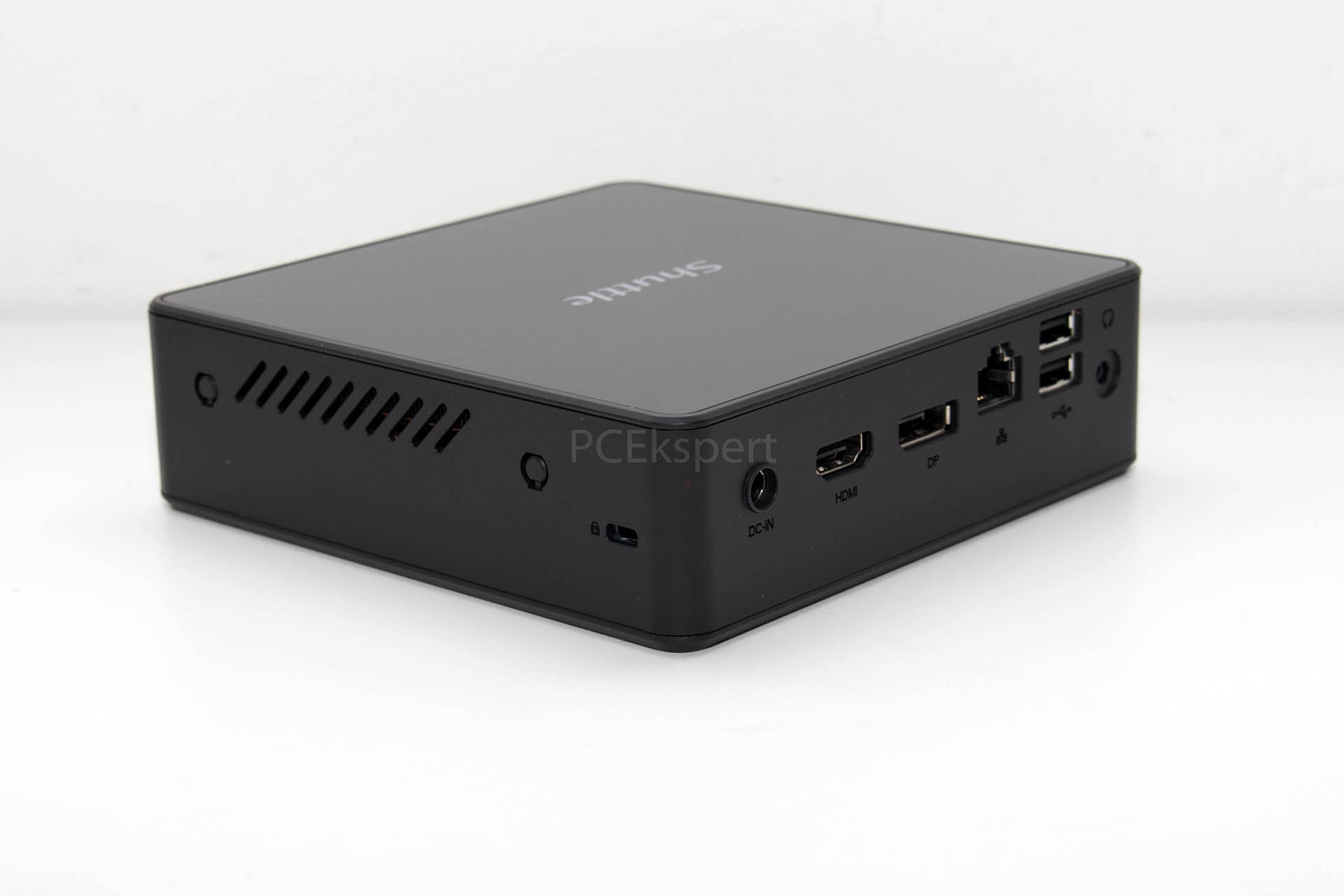

Na svakoj se bočnoj stranici nešto nalazi. Prednja je ispunjena tipkom za paljenje, LED-icama za indikaciju rada računala i diska, zatim SD Card čitačem (SD, SDHC, SDXC), te jednim Type C i jednim Type A USB 3.0 konektorima. Na lijevoj bočnoj se nalaze navoji za montiranje vertikalnog nosača, rešetka rashladnog sustava i RS232 (u BIOS- moguće prebaciti na RS422 i RS485) port. Na desnoj bočnoj je proširena rešetka rashladnog sustava i Kensington Lock. Stražnja pak stranica sadrži ulaz za napajanje, HDMI 1.4b port, Display Port 1.2, RJ45 utičnicu, dva USB 2.0 utora i 3.5 mm utor za slušalice.

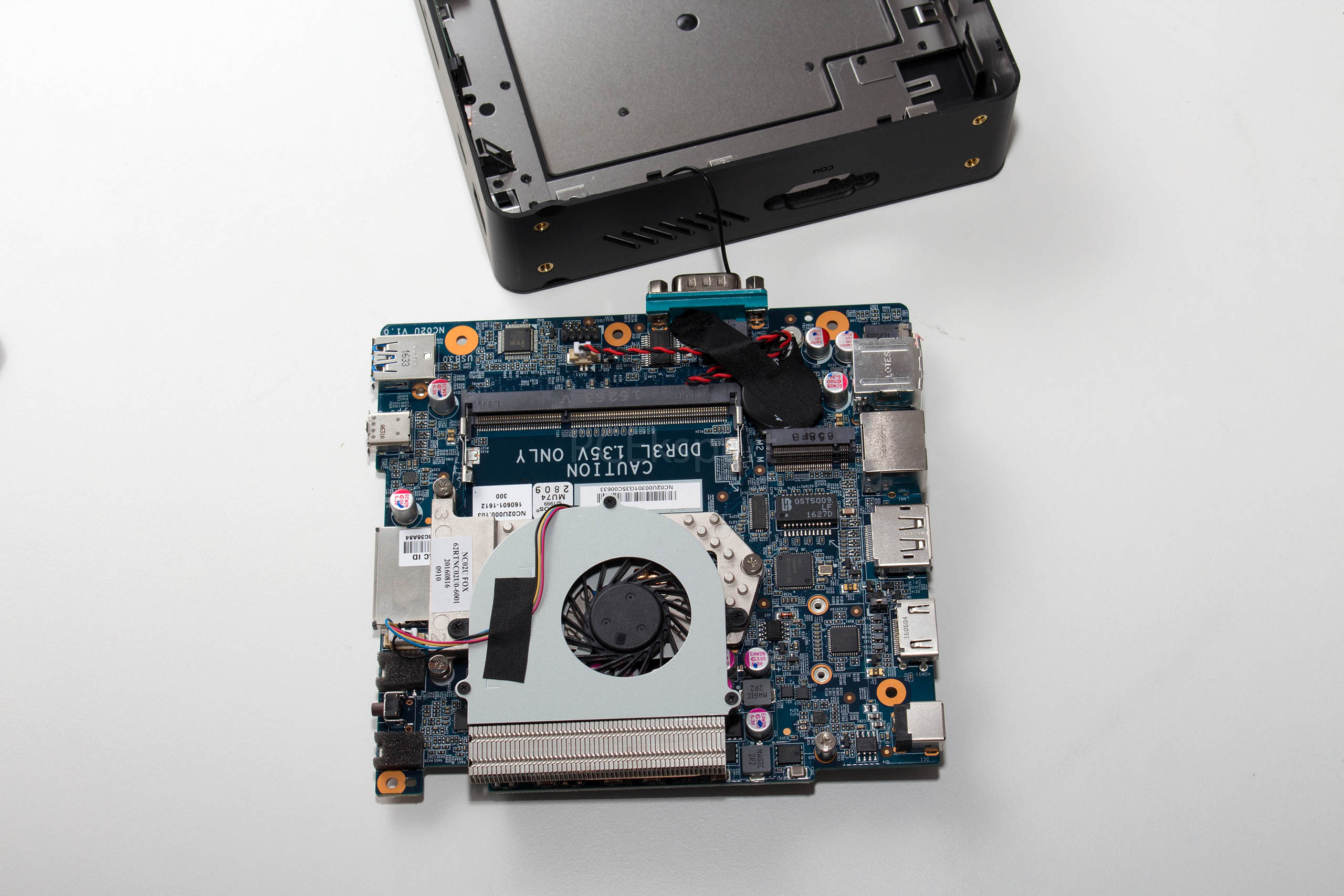

Donji poklopac skidamo uklanjanjem dva vijka, a matičnu ploču uklanjanjem još tri. Sve je potrebno izvaditi van jer se na donjoj strani nalaze jedan od dva SO-DIMM utora i SATA 6 Gbps konektor, dok su na donjoj strani drugi SO-DIMM utor i M.2 socket. Ploča inače podržava dvokanalnu DDR3L memoriju brzine do 1600 MHz koju je baš kao i disk potrebno odvojeno kupiti. Mi smo za ovaj test iz UZIShopa posudili Kingstonivu HyperX 2x 4GB 1600MHz memoriju.
Osim klasičnog 2.5″ diska ugraditi je moguće i M.2 SSD koji može biti dužine 80 mm (2280), s maksimalnom brzinom transfera od 32 Gbps i podrškom za NVMe. Za test smo koristili upravo M.2 disk, Kingstonov kapaciteta 240GB ali AHCI. Na donjem je dijelu smješten i RTL8188EE WiFi (802.11 n) kontroler s antenom koja je za njega pričvršćena i provedena uz stijenku kućišta. Primijetili smo kako malo slabije lovi signal na većim udaljenostima od rutera i iza zidova, no kada je bliže radi sasvim korektno.

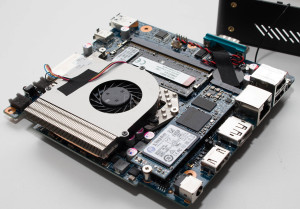

Na gornjoj se strani nalazi procesor ispod tankog aluminijskog hladnjaka s bakrenim toplovodnim cijevima i turbinskim ventilatorom. Ventilator inače nije bučan ni pod dugotrajnim opterećenjima procesora i izmjerili smo tek oko 40 dB buke. Procesor je dvojezgreni Celeron 3855U koji radi na 1.6 GHz, ima 2MB L3 memorije, integriranu HD 510 grafiku (12 EU, 300 – 900 MHz) i TDP od 15W (moguće spuštanje na 10W). Napravljen je u 14 nm proizvodnom procesu na Skylake arhitekturi i zapravo je SoC, što znači kako ima integrirane i elemente čipseta u sebi. Procesor podržava DirectX 12 i OpenGL 4.4 API-e, ima punu podršku za H264, H265 8/10-bit, VP8/9, VC-1 i AVC hardversko dekodiranje, te Quick Sync Video i Clear Video HD tehnologije.
Audio jediica je Realtekova ALC662 HD Audio čiji je više kanalni izlaz omogućen putem HDMI-a i DisplayPort-a. LAN kontroler je Intelov i211 (1000Mbita/s). Računalo ima i neke korisne značajke kao što su Always On jumper i Clear CMOS jumper. Proizvođač navodi vrijednosti potrošnje od 6.7 do 7.8 W u stanju mirovanja, a pod opterećenjem od 11.3 do 21.7 W u ovisnosti je li opterećen samo CPU ili i iGPU. Ovo se u potpunosti poklapa s našim mjerenjima koje ćemo vidjeti na sljedećoj stranici.
