Shuttle XPC Nano NC02U recenzija

Datum objave 23.12.2016 - Krešimir Matanović

XPC Nano NC02U

shuttle_nc02u_2 shuttle_nc02u_3

Prošlo je već više od godinu i pol od našeg zadnjeg testa nekog od Shuttleovih barebone računala, a tada je to bio XH97V model. Od tada se dosta toga promijenilo, došle su nove generacije procesora i čipseta, a Shutle je kao i uvijek to pratio. Tako su početkom studenog ove godine predstavili potpuno novu XPC Nano seriju baziranu na Intelovoj Skylake arhitekturi. Četiri su nova modela - NC02U (Celeron 3855U), NC02U3 (i3 6100U), NC02U5 (i5 6200U) i NC02U7 (i7 6500U). Riječ je dakle o ULV procesorima TDP-a 25 i 15W, namijenjenim mobilnim platformama s integriranim HD grafičkim rješenjem. Nama je na test stigao najslabiji NC02U model s Celeronom. Računalo je vrlo malih dimenzija pa ni pakiranje nije veliko, ali je zato unutar kutije odlično zaštićeno od eventualnih mehaničkih oštećenja.

shuttle_nc02u_4

Količina opreme koja dolazi uz računalo je odlična. U zadsebnoj kutiji nalazimo odvojeno pakirane VESA nosače, zatim dvije metalne nožice za vertikalnu orijentaciju, tri seta vijaka i gumene podloške, zatim nosač za 2.5" disk, AC/DC adapter (19V, 3.42A), te upute za instalaciju i korištenje i medij s upravljačkim programima. NC02U podržava VESA standarde 75 x 75 i 100 x 100 i zbog toga su dva različita nosača u pakiranju.

shuttle_nc02u_5

Shuttle je NC02U seriju računala namijenio primarno poslovnoj upotrebi kao što je uredska, Digital Signage, POS, za kontrolu ali su pogodna i za multimediju te kućnu upotrebu. Glavna im je prednost vrlo malene dimenzije i malena potrošnja električne energije. Dizajn crnog plastičnog kućišta je vrlo jednostavan i zapravo pomalo dosadan. Privlačnim ga ipak čine zaobljeni rubovi i izgled gornje stranice koja ostavlja dojam brušenog aluminija.

shuttle_nc02u_6 shuttle_nc02u_7

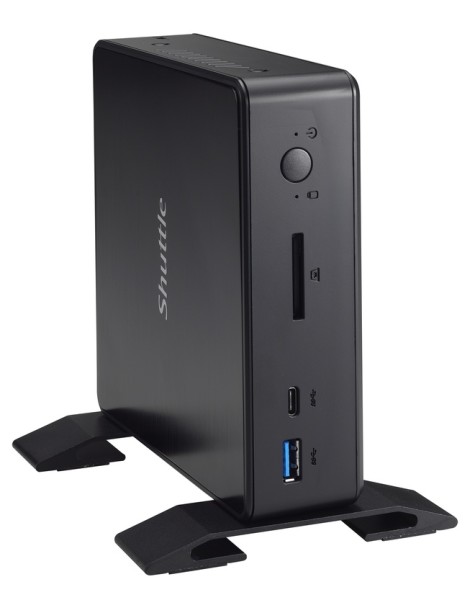

Dimenzije kućišta su 142 x 142 x 42 mm, a masa je 400 grama bez napojnog adaptera. Na drugoj slici iznad vidimo koliko je ovo kućište zapravo maleno u usporedbi s 2.5" SSD-om. Na dnu de plastičnog kućišta nalaze vijci za rastavljanje, a u rupe je moguće zalijepiti priložene gumene nožice ako kućište orijentiramo horizontalno. Za vertikalnu orijentaciju koristimo dvije aluminijske noge koje također dolaze u pakiranju.

shuttle_nc02u_8 shuttle_nc02u_9

Na svakoj se bočnoj stranici nešto nalazi. Prednja je ispunjena tipkom za paljenje, LED-icama za indikaciju rada računala i diska, zatim SD Card čitačem (SD, SDHC, SDXC), te jednim Type C i jednim Type A USB 3.0 konektorima. Na lijevoj bočnoj se nalaze navoji za montiranje vertikalnog nosača, rešetka rashladnog sustava i RS232 (u BIOS- moguće prebaciti na RS422 i RS485) port. Na desnoj bočnoj je proširena rešetka rashladnog sustava i Kensington Lock. Stražnja pak stranica sadrži ulaz za napajanje, HDMI 1.4b port, Display Port 1.2, RJ45 utičnicu, dva USB 2.0 utora i 3.5 mm utor za slušalice.

shuttle_nc02u_10 shuttle_nc02u_11

Donji poklopac skidamo uklanjanjem dva vijka, a matičnu ploču uklanjanjem još tri. Sve je potrebno izvaditi van jer se na donjoj strani nalaze jedan od dva SO-DIMM utora i SATA 6 Gbps konektor, dok su na donjoj strani drugi SO-DIMM utor i M.2 socket. Ploča inače podržava dvokanalnu DDR3L memoriju brzine do 1600 MHz koju je baš kao i disk potrebno odvojeno kupiti. Mi smo za ovaj test iz UZIShopa posudili Kingstonivu HyperX 2x 4GB 1600MHz memoriju. Osim klasičnog 2.5" diska ugraditi je moguće i M.2 SSD koji može biti dužine 80 mm (2280), s maksimalnom brzinom transfera od 32 Gbps i podrškom za NVMe. Za test smo koristili upravo M.2 disk, Kingstonov kapaciteta 240GB ali AHCI. Na donjem je dijelu smješten i RTL8188EE WiFi (802.11 n) kontroler s antenom koja je za njega pričvršćena i provedena uz stijenku kućišta. Primijetili smo kako malo slabije lovi signal na većim udaljenostima od rutera i iza zidova, no kada je bliže radi sasvim korektno.

shuttle_nc02u_12 shuttle_nc02u_13

Na gornjoj se strani nalazi procesor ispod tankog aluminijskog hladnjaka s bakrenim toplovodnim cijevima i turbinskim ventilatorom. Ventilator inače nije bučan ni pod dugotrajnim opterećenjima procesora i izmjerili smo tek oko 40 dB buke. Procesor je dvojezgreni Celeron 3855U koji radi na 1.6 GHz, ima 2MB L3 memorije, integriranu HD 510 grafiku (12 EU, 300 - 900 MHz) i TDP od 15W (moguće spuštanje na 10W). Napravljen je u 14 nm proizvodnom procesu na Skylake arhitekturi i zapravo je SoC, što znači kako ima integrirane i elemente čipseta u sebi. Procesor podržava DirectX 12 i OpenGL 4.4 API-e, ima punu podršku za H264, H265 8/10-bit, VP8/9, VC-1 i AVC hardversko dekodiranje, te Quick Sync Video i Clear Video HD tehnologije.

shuttle_nc02u_14

Audio jediica je Realtekova ALC662 HD Audio čiji je više kanalni izlaz omogućen putem HDMI-a i DisplayPort-a. LAN kontroler je Intelov i211 (1000Mbita/s). Računalo ima i neke korisne značajke kao što su Always On jumper i Clear CMOS jumper. Proizvođač navodi vrijednosti potrošnje od 6.7 do 7.8 W u stanju mirovanja, a pod opterećenjem od 11.3 do 21.7 W u ovisnosti je li opterećen samo CPU ili i iGPU. Ovo se u potpunosti poklapa s našim mjerenjima koje ćemo vidjeti na sljedećoj stranici.

Rezultati testiranja

Futuremark sintetika [ichart headers="ID, Score" title="PCMark 8" htitle="Score" labels="Shuttle NC02U" values="1923" colors="red" height="200"] [ichart headers="ID, Score" title="3DMark Fire Strike" htitle="Score" labels="HD5500, HD510" values="822,492" colors="blue,orange" height="200"] Sintetičke performanse kojima otvaramo pokazuju relativno niske rezultate no više ipak nismo ni očekivali, jer znamo kako je riječ o jednom od najslabijih ULV procesora u Intelovoj ponudi. Ipak, ovo je sasvim adekvatno za većinu onoga za što je ovo računalo namijenjeno. CPU performanse [ichart headers="ID, Score" title="Cinebench 15 Multicore CPU" htitle="Score" labels="i7 5500U,Celeron 3855U" values="278,130" colors="blue,purple" height="200"] [ichart headers="ID, Score" title="7-Zip" htitle="Score" labels="i7 5500U,Celeron 3855U" values="8120,3681" colors="blue,orange" height="500"] Procesor s dvije jezgre i niskim radnim taktom jasno ne briljira u performansama, no sasvim je solidan za sve zadaće koje se stave ispred njega. Od uredskih poslova pa do multimedije. Bez ikakvih smo problema vrtjeli 4K@60 video (Sunflower). iGPU performanse

Već smo iz 3DMark rezultata mogli vidjeti kako HD510 nije naročito moćna grafika, štoviše teško će pokrenuti bilo koji noviji naslov. No, neke starije i manje zahtjevne naslove kao što je Torchlight II na videu iznad, sasvim solidno vrti u rezoluciji 1920 x 1200 i Low postavkama grafike. RAM performanse [ichart headers="ID, Score" title="AIDA Memory - Read" htitle="Score" labels="2x4GB DDR3L 1600MHz" values="20607" colors="yellow" height="200"] [ichart headers="ID, Score" title="AIDA Memory - Write" htitle="Score" labels="2x4GB DDR3L 1600MHz" values="22436" colors="yellow" height="200"] [ichart headers="ID, Score" title="AIDA Memory - copy" htitle="Score" labels="2x4GB DDR3L 1600MHz" values="20592" colors="yellow" height="200"] Memorijske performanse su s dva modula od po 4GB DDR3L memorije brzine 1600 MHz sasvim solidne. SSD performanse

shuttle_nc02u_20

Ugrađeni Kingstonov SSD ima sasvim adekvatne performanse za ovakvo računalo i dobar je izbor. Premda se naravno uvijek možemo okrenuti i nekom koji podržava NVMe.

Zagrijavanje i potrošnja

shuttle_nc02u_17 shuttle_nc02u_18 shuttle_nc02u_19

Zbog solidno riješenog hlađenja i procesora niskog TDP-a ovo se računalo ne zagrijava previše, a pri tome je i iznimno tiho u radu. Vršna vrijednost temperature procesora je bila na sasvim solidnih 57°C, SSD je bio na 56°C, a ostali senzori na ploči su pokazivali vršnih 45°C, 30°C i 52°C.

Potrošnju smo mjerili u nekoliko slučajeva. U stanju mirovanja je iznosila 6.6 W, pri opterećenju samo x86 jezgri oko 12W, pri reprodukciji 1440p videa s YouTubea isto 12W, pri reprodukciji 4K60 videa oko 15W a pri gamingu najviših 22W.

Zaključak

shuttle_nc02u_16

NC02U je ulazni model u svojoj seriji i kao takav je sasvim adekvatan za ono za što su ga njegovi tvorci i namijenili. Bilo da je riječ o uredskoj primjeni ili pak nekoj multimedijalnoj Celeron 3855U je sasvim upotrebljiv. Ne treba očekivati čuda, no pokazao je kako čak ima i solidne gaming performanse kod starijih naslova. U radu je iznimno tih, ne zagrijava se previše a i potrošnja je stvarno niska.

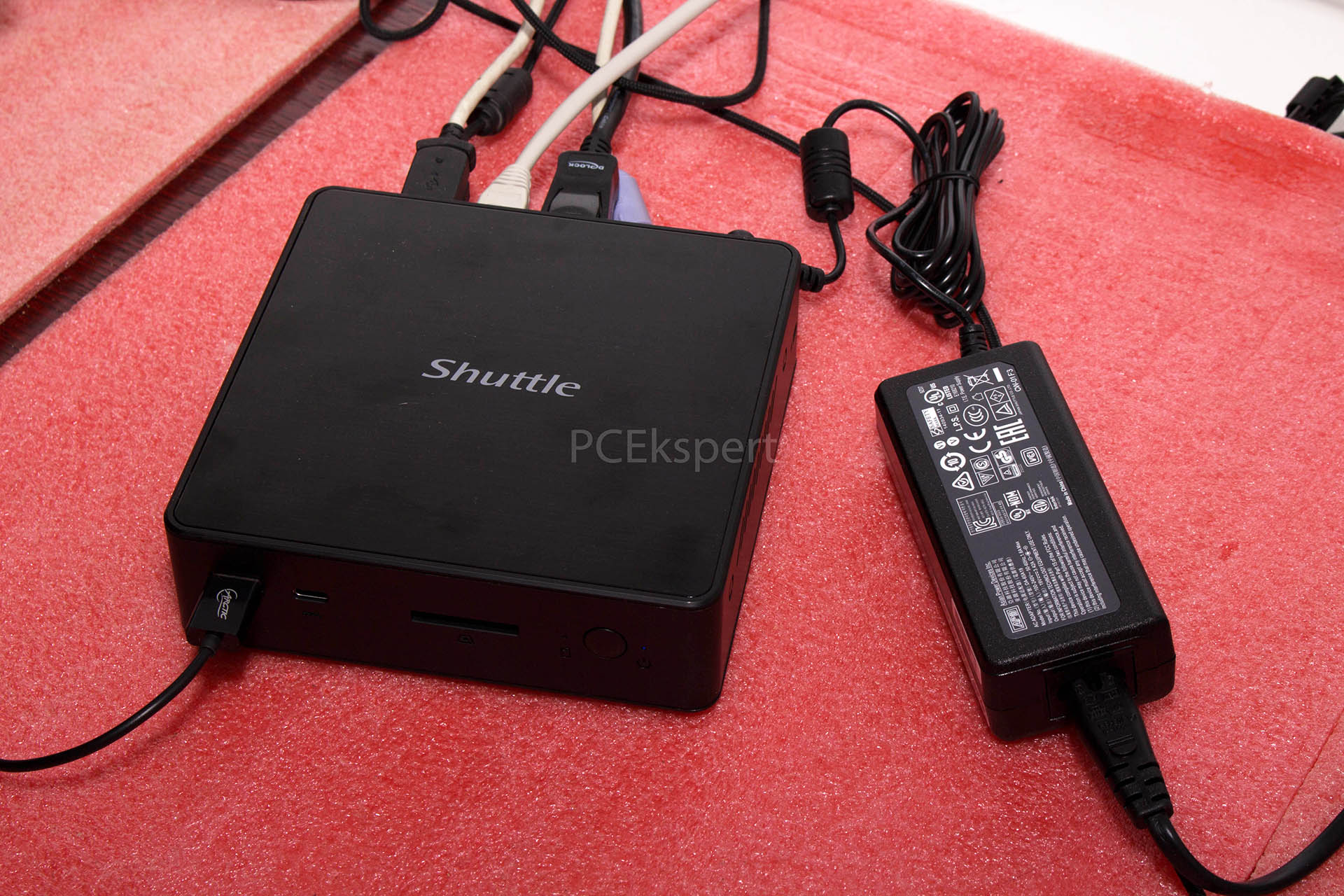

shuttle_nc02u_15

Ukoliko korisnik zahtijeva malo veće performanse tu su tri druga modela s ULV i3/5 i 7 procesorima koji će ponuditi i veće CPU i iGPU performanse. No naravno za više novca od traženih 145 € koliko košta ovo računalo. Kvaliteta izrade je vrlo dobra, NC02U ima sve što jedno računalo treba imati, a i zbog različitih mogućnosti korištenja je vrlo prilagodljivo različitim namjenama. Na traženu cijenu je jasno potrebno dodati cijenu diska i radne memorije, no i tada ostaje vrlo prihvatljivo. NC02U serijom je Shuttle još jednom pokazao kako su majstori u izradi minijaturnih računala.
