Iz SilverStonea smo na test dobili mali mrežni "care package". Komplet koji smo testirali sastoji se od dvije High Gain dipol antene WAD17 i WA219, WAB1B produžnog kabela s magnetskom bazom, ECW02 bežičnom mrežnom karticom i ECWA1-LITE mini PCIe na PCI-E x1 adaptera.
Prije svega predstavit ćemo bazu ovog članka, a to je ECW02 mrežna kartica. Sama kartica bazirana je na Realtek RTL8812AE čipu koji podržava sljedeće WiFi standarde: 802.11 ac/a/b/g/n, a spaja se na računalo putem mini PCIe konektora. Zgodna stvar za sve koji posjeduju starije prijenosnike, a žele pristup bržoj WiFi mreži.
Kartica podržava 64 i 128 bitnu WEP, TKIP, AES, WPA te WPA2 enkripcije, a podržava i 2x2, odnosno 2T2R dual band konekcije koje omogućuju duplu teoretsku propusnost prilikom korištenja N standarda 300Mbps, odnosno 866.7Mbps prilikom korištenja AC standarda.
Kako bi gore navedena kartica bila zanimljiva za korištenje širem krugu korisnika SilverStone nam je na test ustupio i ECWA1-LITE mini PCIe na PCIE x1 adapter. Adapter radi sa mini PCIE karticama napona 1.5 i 3.3V, a u paketu se nalaze i dvije dual band antene koje podržavaju rad na 2.4 i 5GHz.
Jedan od najvećih problema desktop računala prilikom korištenja WiFi opreme je činjenica da sve PCIe kartice bivaju bačene sa stražnje strane, sakrivene iza kante koja nerijetko upija WiFi signal što kao neugodnu posljedicu ima neželjene oscilacije u kvaliteti i snazi signala, a router je svega par metara dalje. U sklopu wireless dodataka SilverStone ima i WAB1B, produžni koaksijalni kabel niskog gubitka CLF100 za antene s pozlaćenim SMA RP konektorom ukupne duljine 1.5m. Nama se najviše svidjela magnetizirana baza koja omogućuje stabilnost i kada na nju imamo stavljene dvije prethodno spomenute antene.
S obzirom da nekima nisu dostatne "stock" antene koje dolaze s mrežnim karticama i routerima Silverstone i tu svog konja za utrku ima.
Na stolu su nam se našle dvije antene, veća kodnog imena WA219. Radi se o High gain 9dBi anteni, duljine čak 39cm, impedancije 50 ohma, a može raditi u frekvencijskom spektru od 2400 do 2500MHz. Nažalost podršku za 5GHz ne posjeduje.
Drugi manji brat skriva se iza imena WAD17, a pokriva 2.4 do 2.5GHz spektar sa 5dBi, dok spektar raspona 5.1 do 5.8GHz pokriva sa 7dBi. Obje antene koriste standardan SMA RP konektor.
WiFi mjerenja vršimo na tri lokacije. Lokacija A predstavlja klijenta na udaljenosti od 3 metra od
routera bez ikakvih prepreka. Lokacija B predstavlja lokaciju udaljenu oko 4 m gdje prepreke predstavljaju dva zida debljine 45 cm. Lokacija C predstavlja
worst case scenario, udaljenost je oko 5 metara, no između
routera i zida nalazi se poveće ogledalo premazano srebrovim nitratom i oko 2 metra od ukupne udaljenosti puni zidovi, od kojih jedan sadrži armaturu. Ogledalo smo namjerno spomenuli s obzirom da ono reflektira većinu bežičnog signala koji se probio kroz zidove, a prijenosnici odašilju prema routeru s Lokacije C – micanjem ogledala niti jedan prijenosnik ne bi imao problema na Lokaciji C, ali onda naše testiranje ne bi predstavljalo
worst case scenario.
Jedini problem u cijeloj priči je što nitko Silverstoneu nije dojavio da se Hrvoje primarno voli igrati sa prijenosnicima pa umjesto da sva testiranja vršimo sa kakvom nezgrapnom kantom i monitorom koju bismo selili na tri lokacije na kojima mjerimo snagu i brzinu WiFi mreže odlučili smo iskoristiti
eGPU sučelje.
Baza na koju smo sve spajali bio je
Dell Precision M6800.
Specifikacije:
- Intel Core i7 4710MQ
- 16GB (4x4) DDR3L, 1600MHz, CL11
- AMD FirePro M6100
- Crucial M500 240GB mSata SSD
Sa softverske strane snagu signala mjerimo pomoći inSSIDer programa, dok brzine kopiranja transferom datoteke veličine 100MB pomoću LAN Speed Test freeware aplikacije.

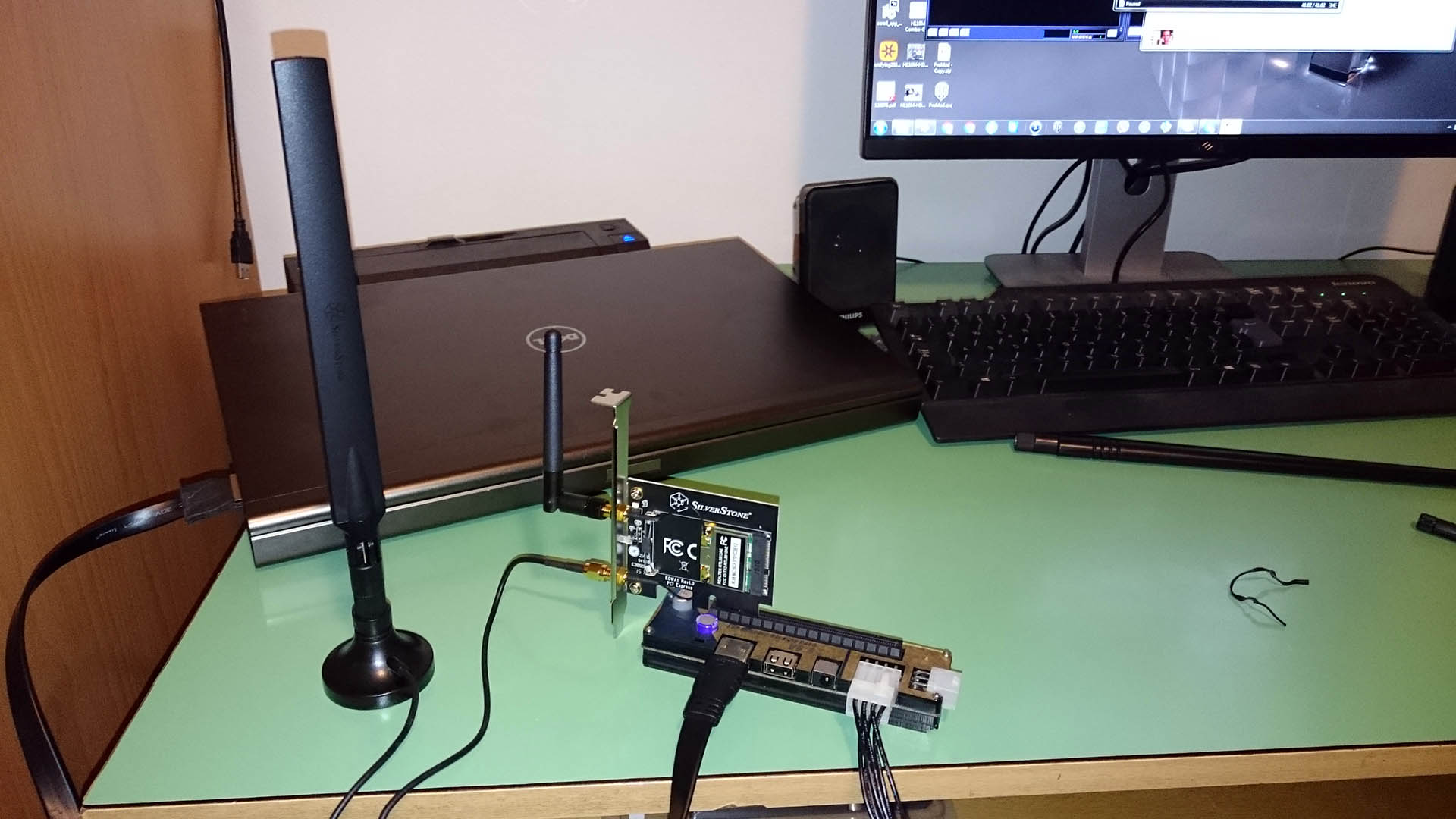

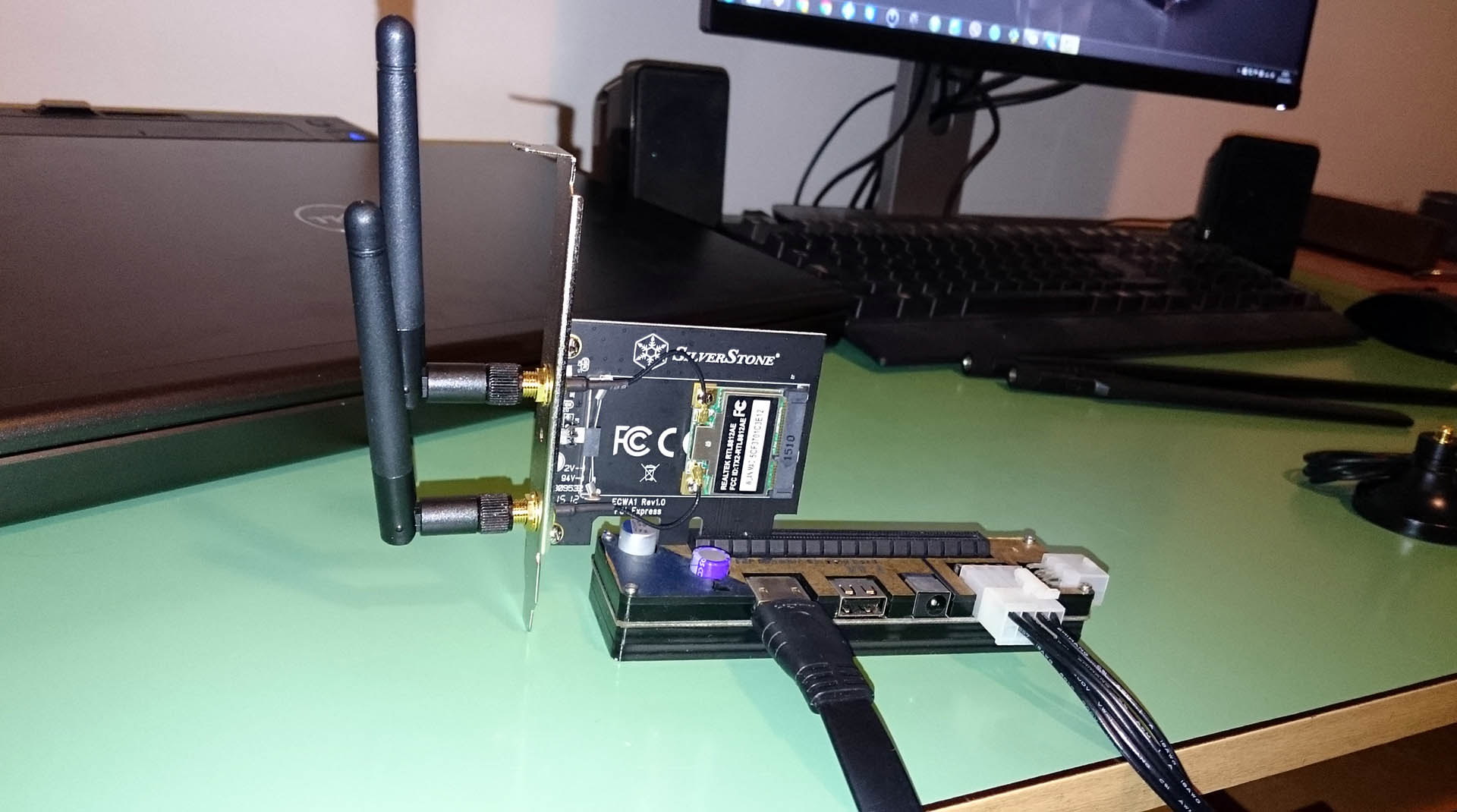

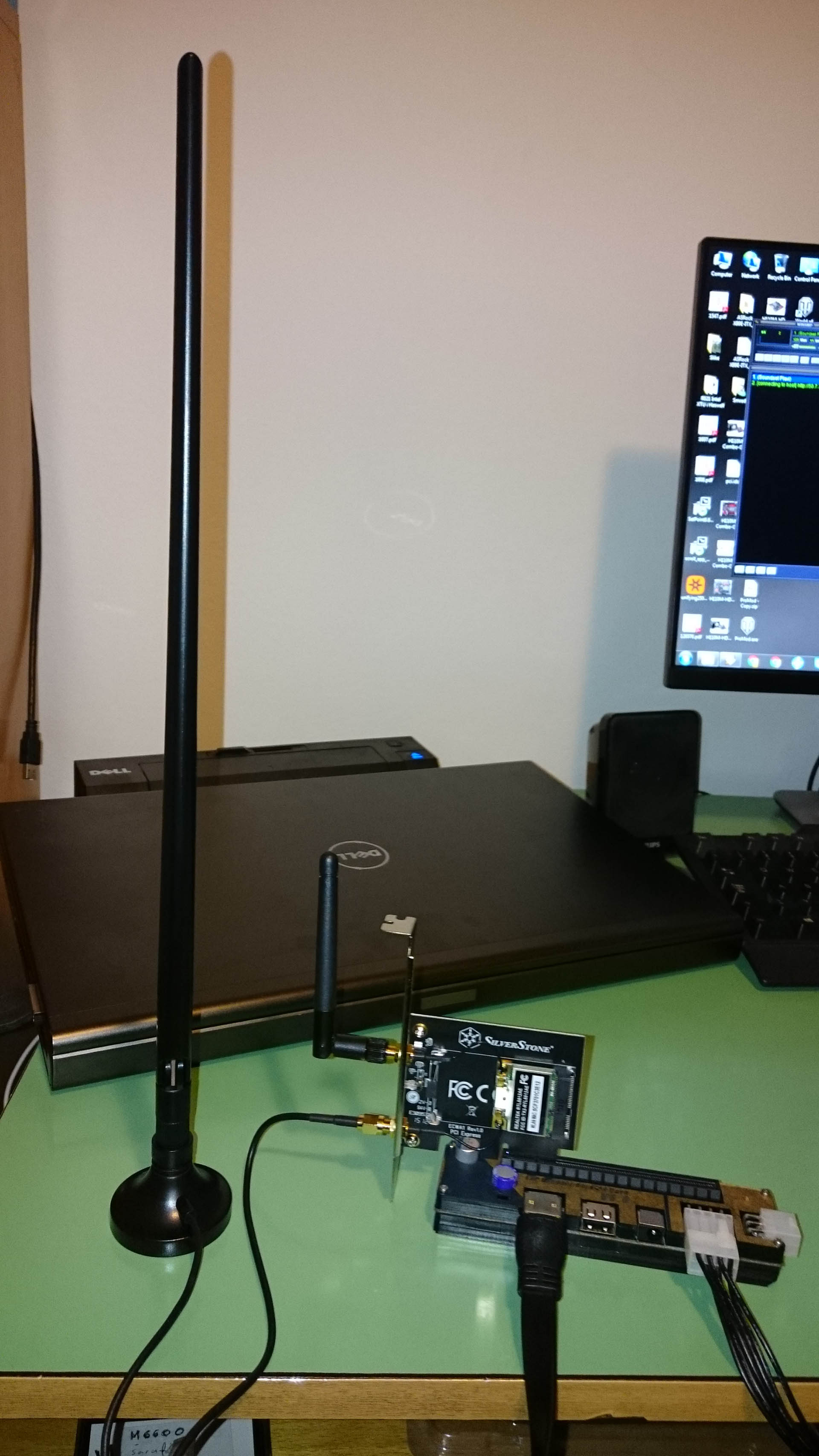

Kako je to izgledalo prilikom isprobavanja na radnom stolu prije seobe i testiranja .
Router koji koristimo je Belkin N750 DB. Radi se o dual band routeru, a za potrebe mjerenja koristimo 2.4GHz mrežu koja pokriva 802.11 b/g/n standarde pri čemu koristimo širinu kanala od 20MHz.
WiFi snaga signala
[ichart headers="ID, Score" title="Snaga signala - Lokacija A (-dB)" htitle="Score" labels=" Silverstone ECW02 - WA219,Asus G751JY - Intel AC 7260,Silverstone ECW02 - WAD17,Dell Precision M6800 - Intel N 6300,Silverstone ECW02 - ECWA1,Dell Inspiron 3148 - Broadcom BCM 43142,Acer Aspire V13 - Atheros AR5BWB222, Acer Travelmate P645 - Intel 17226,Acer Aspire Switch 12 – Atheros AR5BWB222" values="29,29,29,29,30,33,34,45,47" colors="blue,red,blue,red,blue,red,red,red,red" height="400"]
[ichart headers="ID, Score" title="Snaga signala - Lokacija B (-dB)" htitle="Score" labels="Silverstone ECW02 - WA219,Asus G751JY - Intel AC 7260,Silverstone ECW02 - WAD17,Dell Precision M6800 - Intel N 6300, Acer Travelmate P645 - Intel 17226,Silverstone ECW02 - ECWA1,Dell Inspiron 3148 - Broadcom BCM 43142,Acer Aspire V13 - Atheros AR5BWB222,Acer Aspire Switch 12 – Atheros AR5BWB222" values="43,44,45,47,47,48,50,55,62" colors="blue,red,blue,red,red,blue,red,red,red" height="400"]
[ichart headers="ID, Score" title="Snaga signala - Lokacija C (-dB)" htitle="Score" labels=" Silverstone ECW02 - WA219,Acer Travelmate P645 - Intel 17226,Dell Precision M6800 - Intel N 6300,Silverstone ECW02 - WAD17,Silverstone ECW02 - ECWA1,Acer Aspire V13 - Atheros AR5BWB222, Asus G751JY - Intel AC 7260,Dell Inspiron 3148 - Broadcom BCM 43142,Acer Aspire Switch 12 – Atheros AR5BWB222" values="48,50,54,54,59,60,62,69,71" colors="blue,red,red,blue,blue,red,red,red,red" height="400"]
Rezultati su u rangu antena koje se nalaze ugrađene u najskuplje prijenosnike koje smo imali na testu. Što je svakako vrlo dobar rezultat.
WiFi - brzina kopiranja
[ichart headers="ID, Score" title="Transfer Rate - Lokacija A (MB/s)" htitle="Score" labels="Silverstone ECW02 - WA219,Asus G751JY - Intel AC 7260,Silverstone ECW02 - WAD17,Dell Precision M6800 - Intel N 6300,Silverstone ECW02 - ECWA1,Acer Aspire V13 - Atheros AR5BWB222, Acer Travelmate P645 - Intel 17226,Dell Inspiron 3148 - Broadcom BCM 43142,Acer Aspire Switch 12 – Atheros AR5BWB222" values="5.5,5.5,5.4,5.2,5.1,5.1,4.95,2.87,1.96" colors="blue,red,blue,red,blue,red,red,red,red" height="400"]
[ichart headers="ID, Score" title=" Transfer Rate - Lokacija B (MB/s)" htitle="Score" labels=" Asus G751JY - Intel AC 7260,Silverstone ECW02 - WA219,Dell Precision M6800 - Intel N 6300,Silverstone ECW02 - WAD17,Silverstone ECW02 - ECWA1,Acer Aspire V13 - Atheros AR5BWB222,Dell Inspiron 3148 - Broadcom BCM 43142,Acer Aspire Switch 12 – Atheros AR5BWB222" values="4.8,4.7,4.6,4.6,3.6,3.3,2.7,0.244" colors="red,blue,red,blue,blue,red,red,red,red" height="400"]
[ichart headers="ID, Score" title=" Transfer Rate - Lokacija C (MB/s)" htitle="Score" labels=" Silverstone ECW02 - WA219,Dell Precision M6800 - Intel N 6300, Silverstone ECW02 - WAD17,Acer Travelmate P645 - Intel 17226,Silverstone ECW02 - ECWA1,Acer Aspire V13 - Atheros AR5BWB222,Asus G751JY - Intel AC 7260,Dell Inspiron 3148 - Broadcom BCM 43142,Acer Aspire Switch 12 – Atheros AR5BWB222" values="0.75,0.64,0.62,0.6,0.45,0.35,0.3,0.0,0.0" colors="blue,red,blue,red,blue,red,red,red,red" height="400"]
S obzirom da je WA219 pokazala da odlično lovi signal na lokaciji C za očekivati je ovakav rezultat brzine kopiranja. Iako smo znali da očekujemo nešto više vrijednosti ovakav skok nas je ugodno iznenadio. Iako možda nekome 0.7MB/s na lokaciji C ne djeluje puno u obzir treba uzeti i ostale dobivene rezultate kao i činjenicu da su dva prijenosnika kompletno pala na toj lokaciji i bila u nemogućnosti uopće uspostaviti konekciju.
Bez obzira koje antene bismo koristili za spajanje i mjerenja problema sa pucanjem signala nismo imali tokom čitavog testiranja. Sama brzina spajanja na lokaciji C nije odudarala pretjerano od brzine koja je bila potrebna za reconnect na lokacijama A i B. Malo lošije rezultate dobili smo s ECWA1-LITE kada smo koristili njegove standardne 3dBi antene, ali kao što smo već spomenuli bez pucanja veze, a to je bitno za naglasiti na lokaciji C.
