SilverStone ST30SF recenzija

Datum objave 11.02.2017 - Krešimir Matanović

ST30SF - prvi dio

ss_st30sf_1 ss_st30sf_2

SilverStone nam je na test poslao jedno od svojih SFX form factor napajanja koje je deklarirane snage 300 W, a donosi i 80 PLUS Bronze certifikat efikasnosti. Napajanje je SFX dimenzija, no uz pomoć nosača, tj. prilagodnika podržava i ATX format. Napajanje ima jedan +12V rail, aktivni PFC, jedan 6-pinski PCIe konektor, te 92 mm ventilator. Kako bi članak bio potpuniji, tj. kako bi stvarno vidjeli kakvo je ovo napajanje, sva mjerenja su kao i do sada napravili u riječkoj ITElektronici.

ss_st30sf_3 ss_st30sf_4

Napajanje dolazi u relativno malenoj kutiji na kojoj se nalaze sve bitne informacije o proizvodu. Unutar kutije nalazimo metalni bracket koji nam služi za ugradnju napajanja u ATX kućišta, zatim korisničke upute te napojni kabel. Samo je napajanje smješteno u zasebnu vrećicu sa zračnim mjehurićima koji ga štite od eventualnih mehaničkih oštećenja. Napajanje ima fiksne kabele, pa su oni samo aranžirani sa strane.

ss_st30sf_5 ss_st30sf_6

Pred sobom imamo drugu generaciju ovoga napajanja koje je redizajnirano i koristi 92 mm ventilator umjesto 80 mm. Kućište je metalno, kvalitetno je sklopljeno, teži oko 1 kg, a dimenzija je 125 x 100 x 63 mm. Ove dimenzije ulaze u Intelov SFX12V form factor (small form factor). Napajanje je kompatibilno s ATX12V v2.4 standardom, ima aktivni PFC i čitavi set zaštita - Over Current Protection, Over Voltage Protection, Short Circuit Protection, Over Power Protection i Under Voltage Protection. Ima jedan +12V vod koji je u stanju dati 25 A struje, tj. kontinuiranu snagu od 300 W pri 40°C. +3.3 i +5V vodovi kombinirano daju 90 W snage (svaki po 16 A struje). Proizvođač navodi Ripple od 50 mV na +3.3 i +5V vodovima, te 120 mV na + 12V. Ulazni napon muže varirati od 90 - 264 V (47 do 63 Hz), a efikasnost izlaza je od 82 do 85% u rasponu od 20 do 100% opterećenja čime je napajanje zaslužilo 80Plus Bronze certifikat efikasnosti. Sve ćemo ove tvrdnje naravno provjeriti testiranjem.

ss_st30sf_7

Napajanje ima fiksne kabele sa sljedećim konektorima:
  • 1 x 24 / 20-Pin ATX konektor (300mm)
  • 1 x 8 / 4-Pin EPS / ATX 12V konektor (400mm)
  • 1 x 6-Pin PCIE konktor (400mm)
  • 3 x SATA konektor (300mm / 200mm / 100mm)
  • 2 x 4-Pin konektor za periferiju (300mm / 200mm)
  • 1 x 4-Pin Floppy konektor (300mm / 200mm / 200mm)
Svi su kabeli upleteni, dužina im je sasvim dovoljna za manja SFF kućišta, a dobro će poslužiti i u mini tower kućištima.

ss_st30sf_8

Usporedno s jednim od najvećih napajanja na tržištu, ST30SF djeluje kao patuljak. No snaga koju daje je sasvim respektabilna i bez problema može pogoniti jednu osnovnu ili čak i malo jaču gamersku konfiguraciju. Proizvođač navodi i podatak o snazi po litri obujma - 378 W, te MTBF od 100,000 sati.

ss_st30sf_9 ss_st30sf_10

Napajanje proizvodi tvrtka Sirfa Electronics koju je osnovao malo poznatiji Sirtec, da bi ju potom prodao. Danas je Sirfa poznata kao OEM proizvođač i dobavljač napajanja za Enermax, Thermaltake, SilverStone i ostale. Primar je dvostruki uparen sa sinkronim ispravljanjem, dok je sekundar DC-DC topologije na zasebnom PCB-u. Sve su komponente dobro hlađene uz pomoć pasivnih hladnjaka. Kondenzatori su kvalitetni, proizvođača Nippon Chemi-con i Teapo.

ss_st30sf_11

Ventilator je Globe Fanov, promjera je 92 mm, vrti se do oko 2.500 okretaja u minuti, te ima sleeve ovješenje. U radu je zadovoljavajuće tih, čak i pri maksimalnom opterećenju.

ss_st30sf_12 ss_st30sf_13

Kvaliteta lemova, kao i općenito ukupna kvaliteta izrade ovoga napajanja je vrlo dobra. Još je jedino preostalo utvrditi kakve su mu performanse.

ST30SF - drugi dio

ss_st30sf_14

Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

ss_st30sf_15

Srednji izmjereni ripple na +12V vodu je oko 45 mV što je debelo unutar obećanja proizvođača od 120 mV.

ss_st30sf_16

+3.3V ripple je 36.7 mV, dok je proizvođač obećao 50 mV - dakle solidan rezultat.

ss_st30sf_17

I +5V ripple se drži unutar obećanih 50 mV - izmjerena je srednja vrijednost od 29.6 mV.

ss_st30sf_18 ss_st30sf_19

Rise vrijeme, odnosno vrijeme u kojem s 0 V napon raste na maksimalnu vrijednost je sasvim solidno na dva mjerena voda.

ss_st30sf_20

Hold up vrijeme od 17.6 ms je solidno.

ST30SF - treći dio

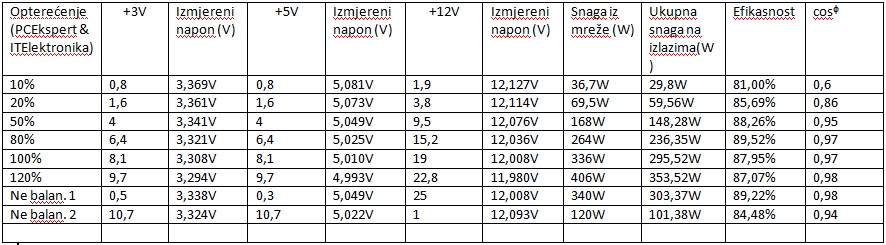

Rezultati testova

ss_st30sf_21

Pad napona od 20 do 100% opterećenja na +3V vodu iznosi solidnih 1.6%, na +5V vodu vrlo dobrih 1.25%, te na +12V vodu odličnih 0.9%. Napajanje je bez problema radilo na 120% opterećenja i davalo 353.52 W, a vršna efikasnost od 89.5% pri 80% opterećenja je za svaku pohvalu. ST30SF je bez problema podnijelo i nebalansirana opterećenja. Zaključak

ss_st30sf_22

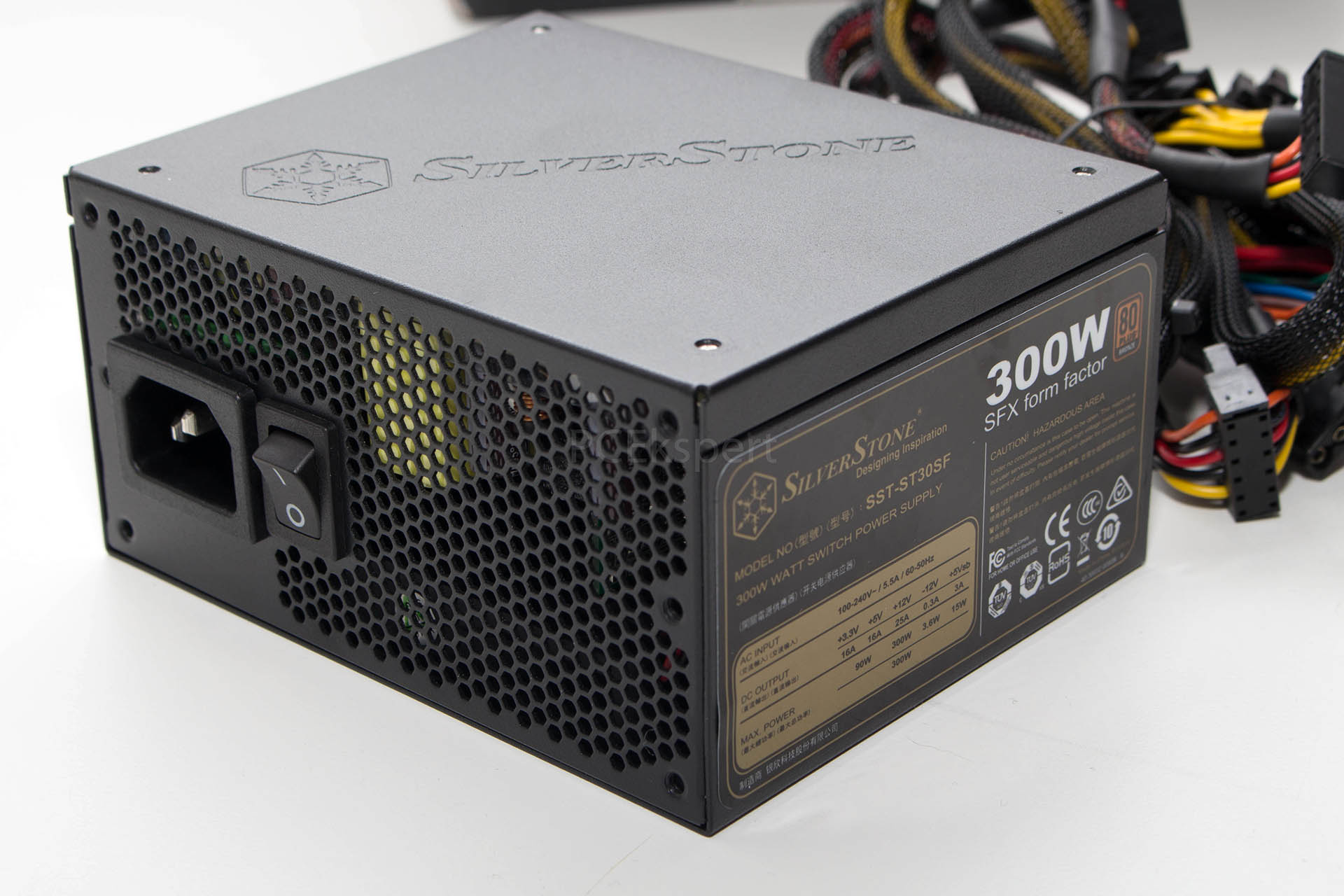

ST30SF svakako vrlo ugodno iznenađuje svojim performansama po svim stavkama. Riječ je o odličnom napajanju koje je pun pogodak za malena računala, koja pri tome mogu biti i malo zahtjevnija sa snagom. Tako bez problema može pogoniti i gamersku konfiguraciju pri čemu smo jedino zakinuti s jednim 6-pinskim PCIe Power konektorom. Napajanje je u radu tiho, ne pregrijava se, a i kabeli su dovoljno dugački za većinu kućišta. U Hrvatskoj mu nismo našli cijenu, no u Njemačkoj se prodaje za oko 50 € i slobodno možemo reći kako je to odlična vrijednost za ono što se dobiva.
