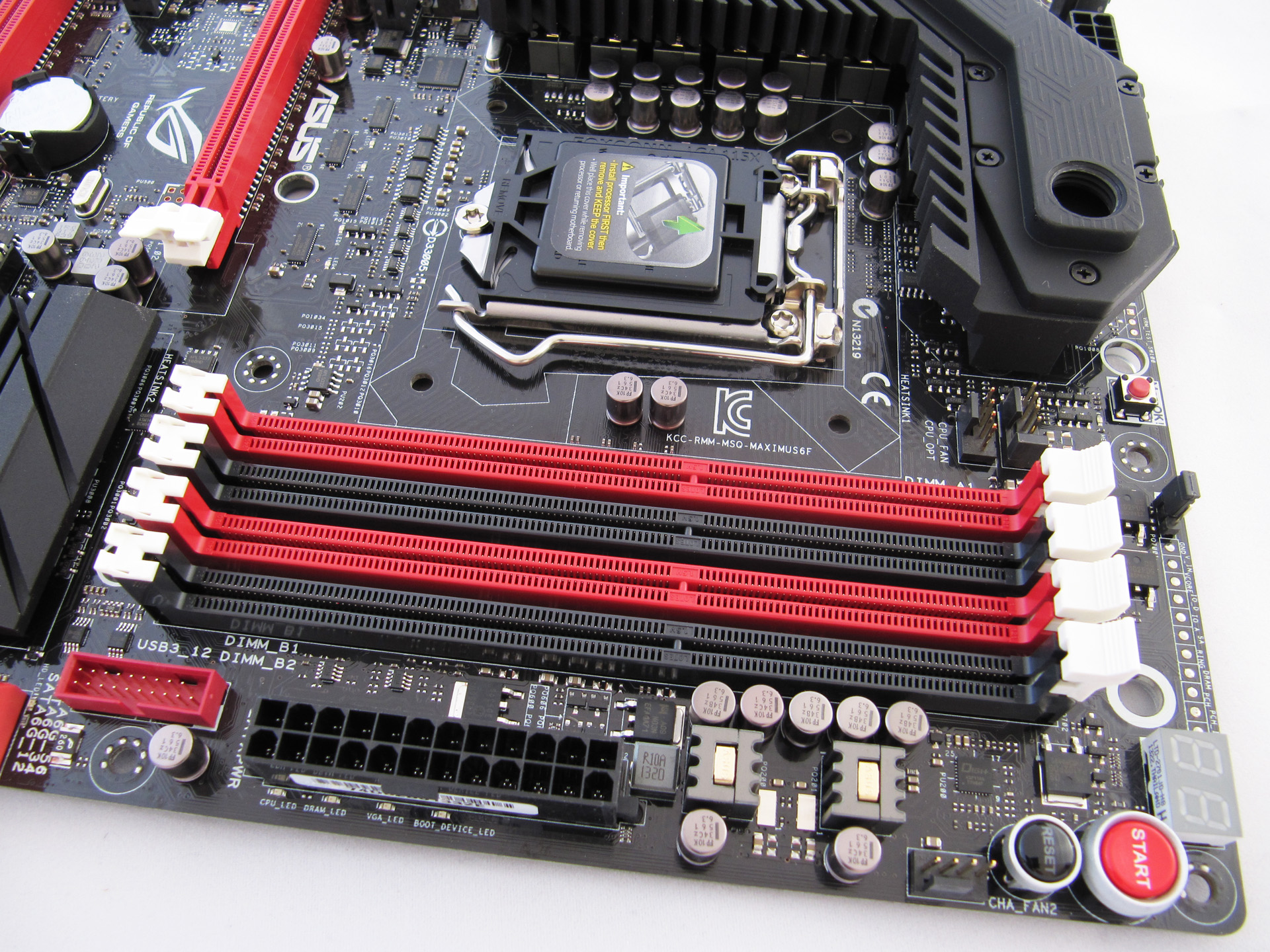

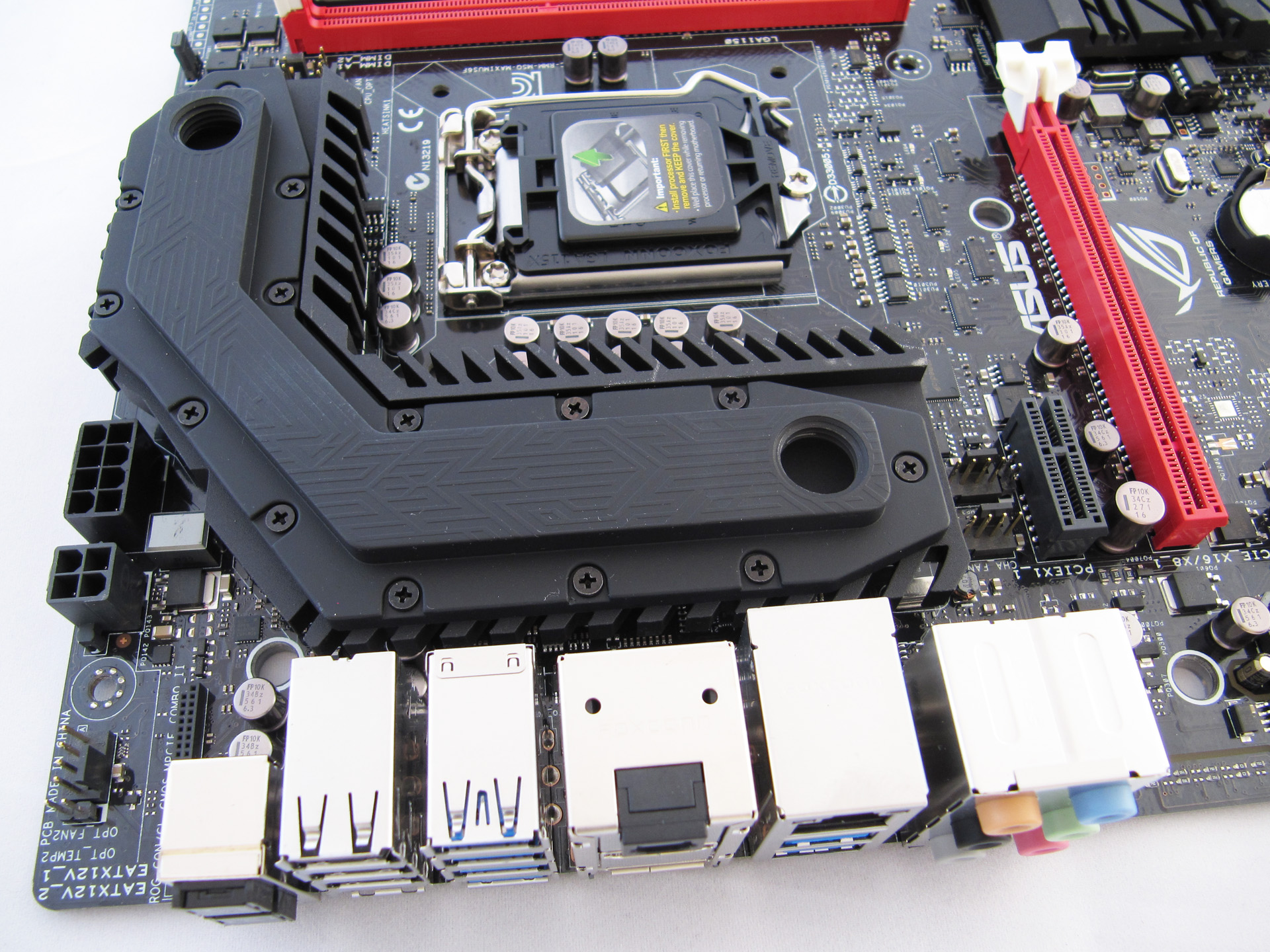

Ploča ima osam faznu Extreme Engine Digi+ III napojnu jedinicu koja koristi Fully Integrated Voltage Regulatore (FIVR), NexFET Power Block MOSFET-e s 90% efikasnosti, 60A BlackWing prigušnice i 10K Black Metallic kondenzatore. Kontroleri su Dual Intelligent Processors 4 s četverosmjernom optimizacijom – DIGI+ Power Control, TPU, EPU i Fan Xpert 2. Iznad napojne jedinice se nalazi 12V 8-pinski ATX konektor, te pomoćni 4-pinski. Tu se nalaze i jumperi za temperaturne sonde, te mPCIe konektor tik iznad stražnjeg I/O panela. Oko memorijskih slotova se nalaze dva četiri pinska konektora MemOK tipka, mjerne točke napona, LED dijagnostika, Start i Reset tipke, još jedan 4-pinski konektor za ventilator, te dvofazna DIGI+ napojna kontrola memorije. Ispod toga se nalazi 24-pinski ATX konektor, signalizacijske LED-ice (CPU, DRAM, VGA i BOOT DEVICE). Na dnu uz DIMM utore tu je i interni USB 3.0 konektor.

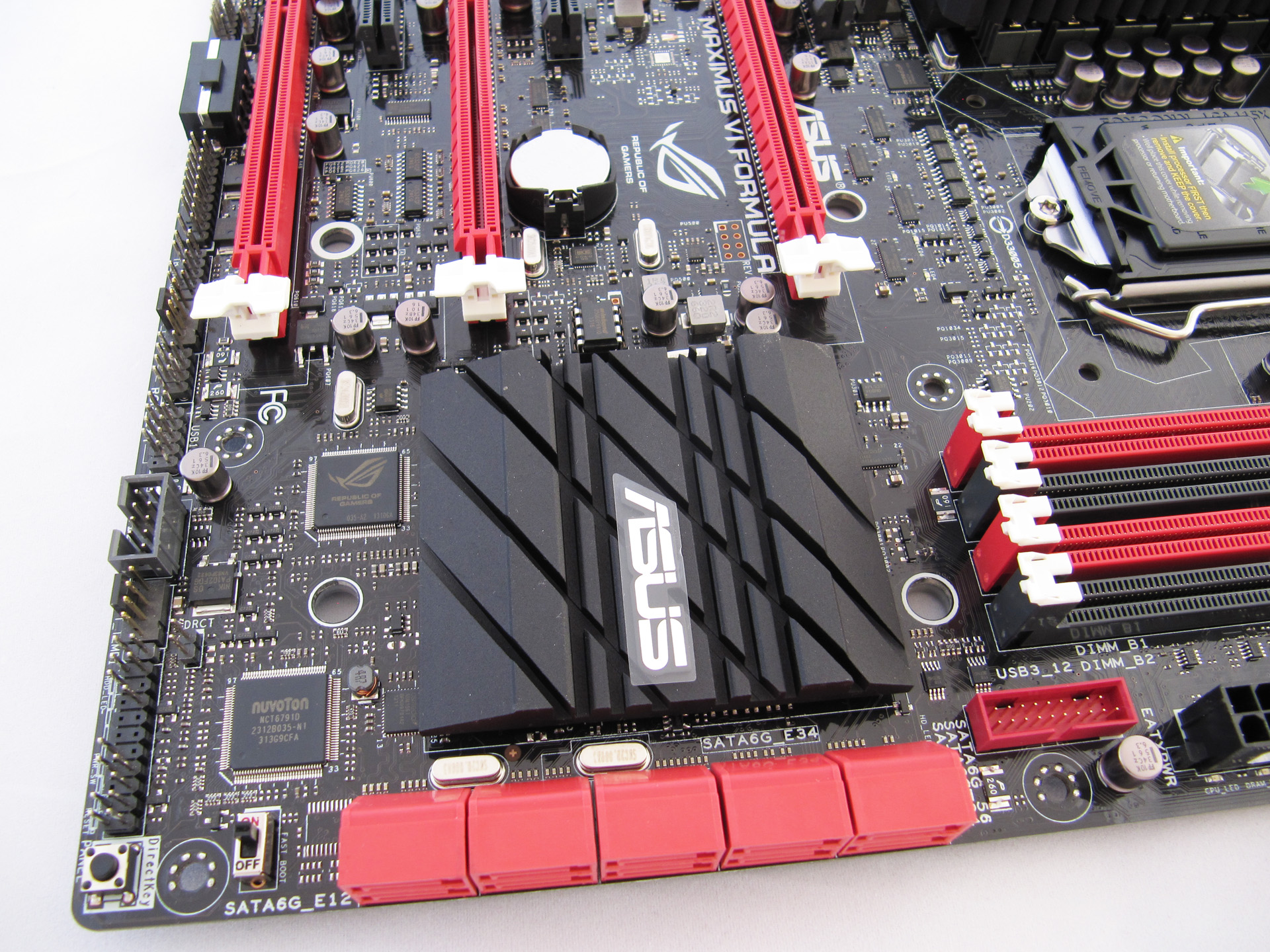

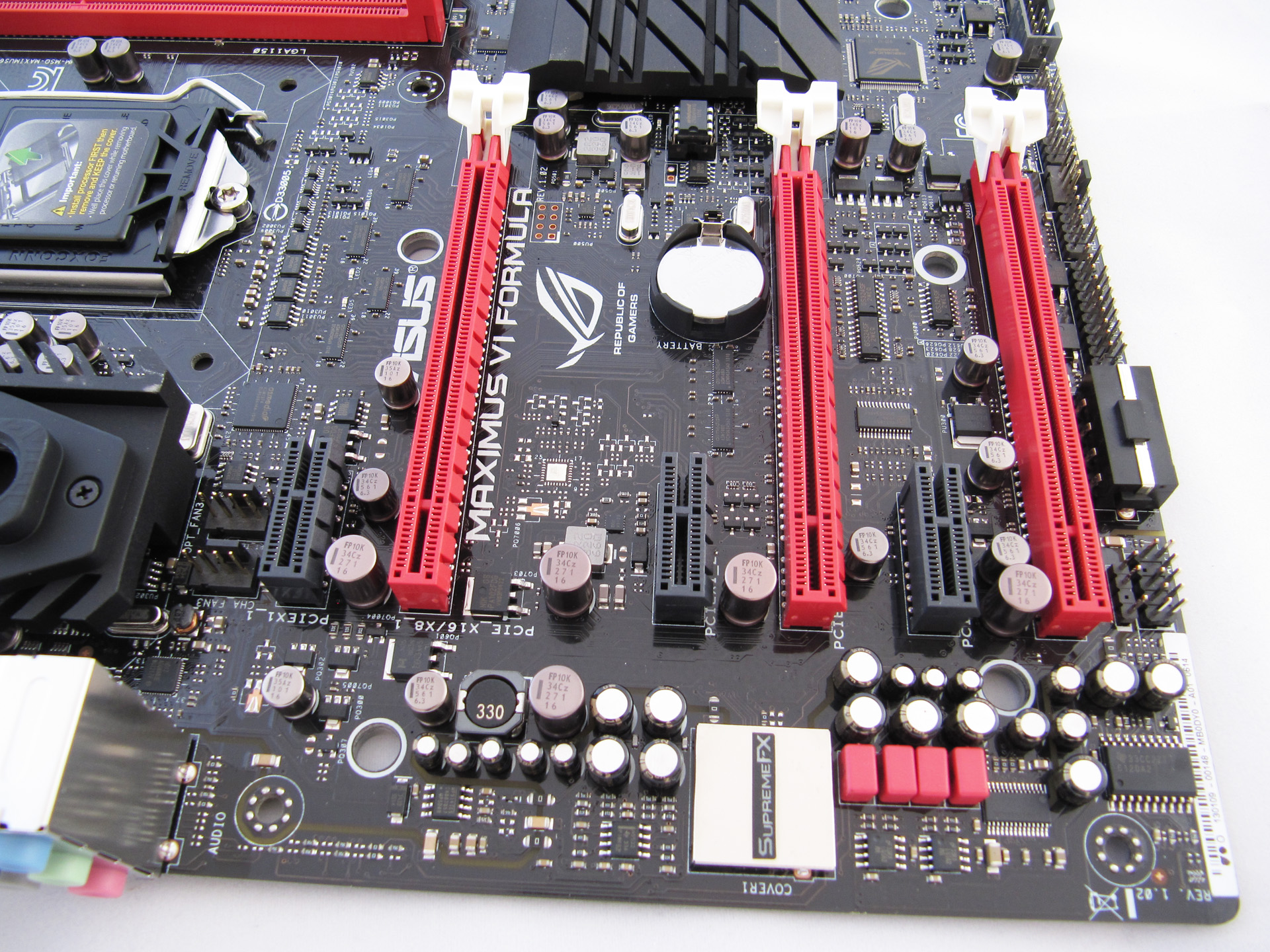

U donjem se dijelu ploče nalaziIntelov LAN kontroler, ASMedijin USB3.0 kontroler, te veliki audio dio koji zauzima sav prostor uz lijevi bok. Advanced SuperemeFX zvuk uključuje osam kanalni HD Audio CODEC – Cirrus Logic CS4398 DAC ima 129dB signal-to-noise omjer, te -107 dB THD+N (Max. 192 kHz/ 24 -bit). Uz njega tu je i TI 6120A2 HiFi pojačalo za slušalice, WIMA film kondenzatori, ELNA audio kondenzatori, te diferencijalni dizajn strujnog kruga. Zvuk na ploči je tako odličan, kako i dolikuje pravom gamerskom proizvodu. Tri su PCIe x16 utora koji mogu raditi u single x16 ili dual x8 ili x8/x4/x4 modovima rada. Za jednu gamersku ploču, očekivali smo barem dual x16 setup. Tu su i tri PCIe x1 utora, a i baterija je ovdja našla svoje mjesto. Na samom se dnu ploče nalazi uobičajeni set konektora zajedno sa OC Panel konektorom. OC Panel dolazi samo uz Extreme verziju, no lijepo je što je Asus ostavio to kao opciju i na ovoj ploči. Na desnoj se strani nalazi skup kontrolera – ROG, Nuvoton Super I/O, ASMedia SATA kontroler i Z87 PCH ispod hladnjaka. SATA konektora ima deset, svi su po 6Gbps standardu i svi su horizontalne orijentacije.

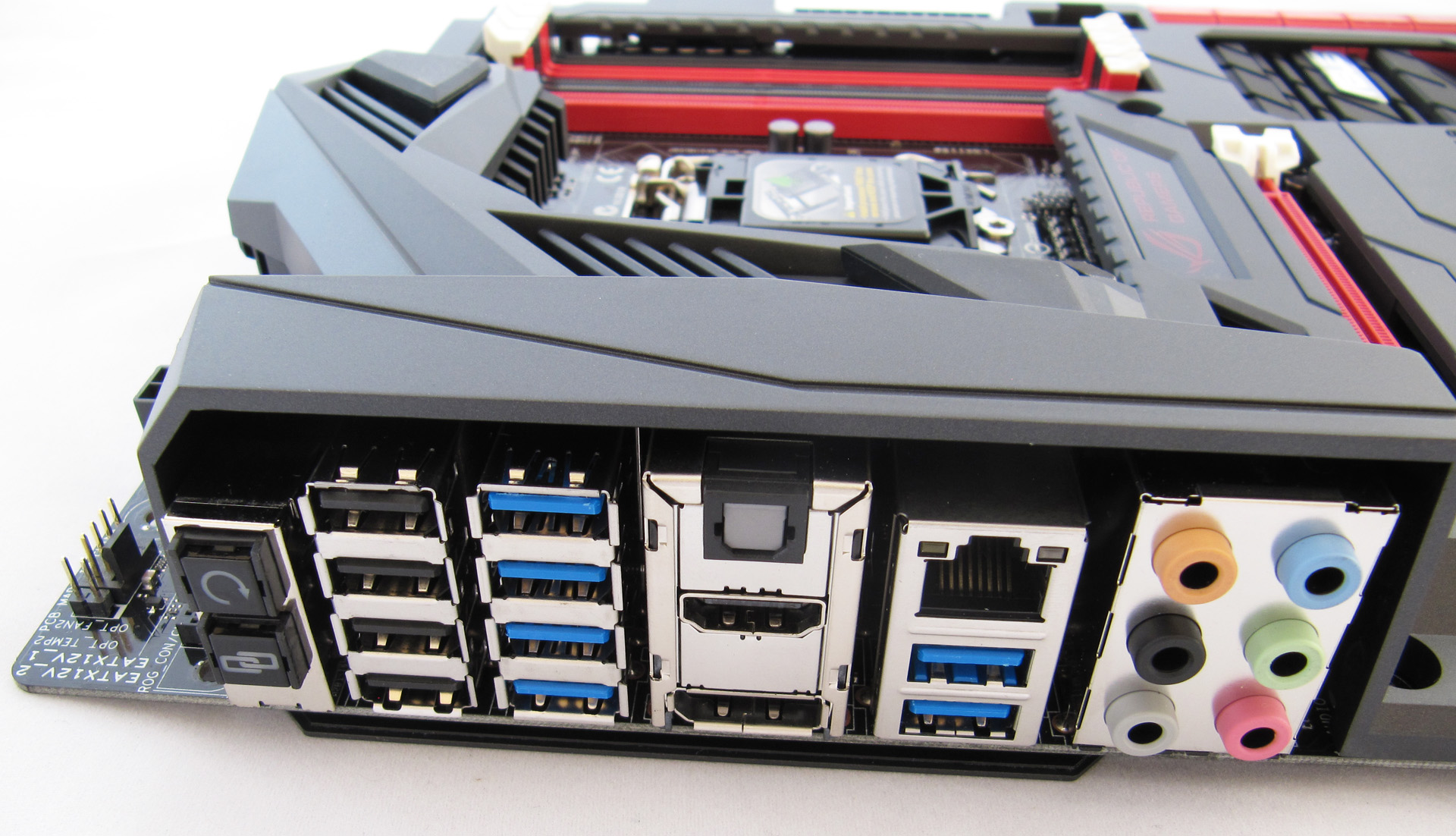

I/O stražnji panel:

  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x LAN (RJ45) port
  • 6 x USB 3.0 (plavi)
  • 4 x USB 2.0 (crni)
  • 1 x Optical S/PDIF out
  • 6 x Audio jacks
  • 1 x Clear CMOS button
  • 1 x ROG Connect On/ Off switch

Na stražnjem se panelu nalazi solidnih šest USB3.0 konektora, četiri USB2.0 konektora koji naravno rade bez drivera, dva video izlaza, te korisne Clear CMOS i ROG Connect tipke. Kod ovoga modela nema legacy PS/2 konektora. S desne strane I/O panela nalazi se i miniPCIe port u kojeg ugrađujemo priloženu Combo II karticu koju Asus isporučuje uz ovu ploču. Combo II kao što joj i ime sugerira kombinira dual-band WiFi karticu po 802.11 a/b/g/n i ac standardnima te Bluetooth po v4.0/3.0+HS. Uz ovaj iznimno koristan dodatak dolazi i 2T2R dual band Wi-Fi okretna antena koja zadovoljava Wi-Fi 802.11a/b/g/n i ac standarde. Tako je Asus uz svoju odličnu mrežnu opremu brzo popularizirao AC standard koji donosi veće brzine komunikacije i kod jačih matičnih ploča, a programska je podrška kao i uvijek odlična.

ASUS Maximus VI Formula (dostupni naponi)
CPU Core Voltage Min. 1.05V, Max. 2.2V u koracima od po 0.003125V
CPU Cache Voltage

Min. 1.05V, Max. 2.2V u koracima od po 0.003125V
CPU System Agent Voltage Min. 0.8V, Max. 2.2V u koracima od po 0.003125V
CPU Analog I/O Voltage Min. 1.00V, Max. 2.2V u koracima od po 0.003125V
CPU Digital I/O Voltage Min. 1.00V, Max. 2.2V u koracima od po 0.003125V
PCH Interfacing Voltage Min. 1.00V, Max. 1.6V u koracima od po 0.003125V
Initial CPU Voltage Min. 0.8V, Max. 2.44V u koracima od po 0.01V
Eventual CPU Voltage Min. 0.8V, Max. 2.44V u koracima od po 0.01V
DRAM Voltage Min. 1.2V, Max. 2.40V u koracima od po 0.005V
PCH Core Voltage Min. 0.7V, Max. 1.80V u koracima od po 0.00625V
PCH VLX Voltage Min. 0.8V, Max. 2.0V u koracima od po 0.00625V
VTTDDR Voltage Min. 0.6V, Max. 1.40V u koracima od po 0.00625V

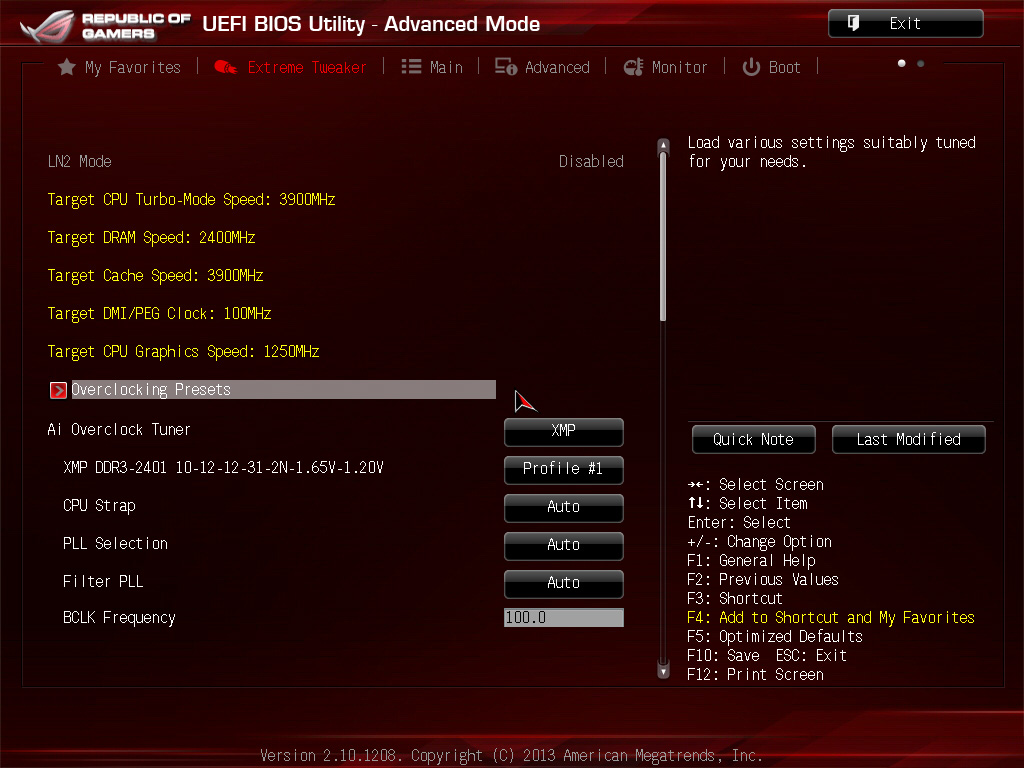

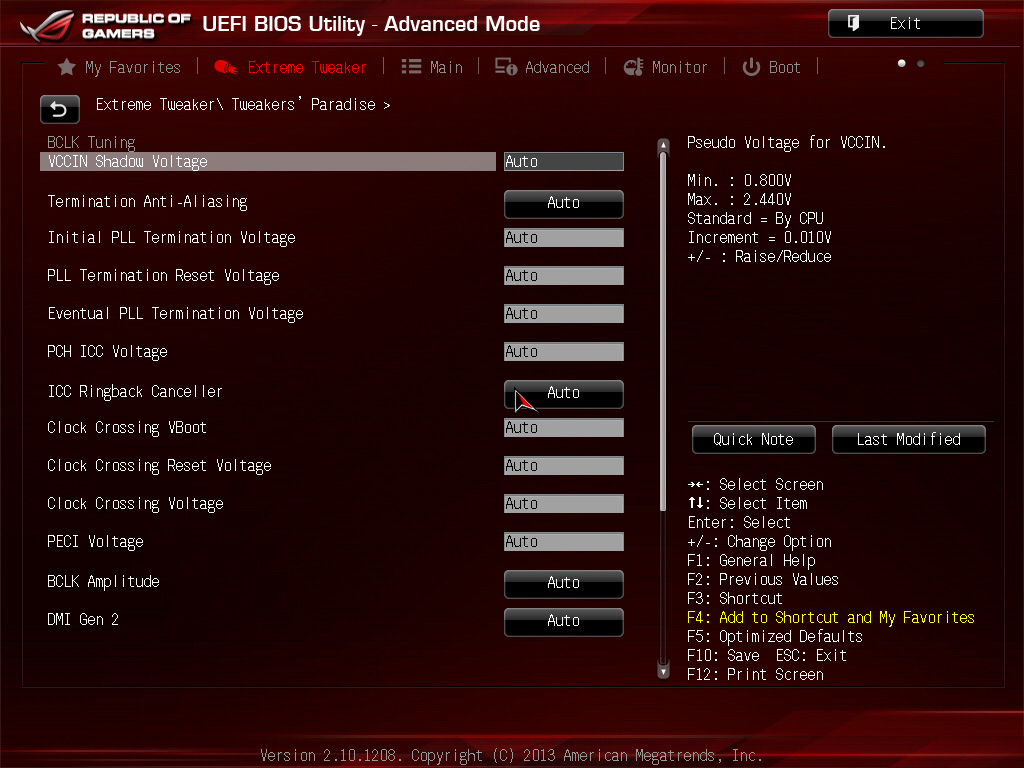

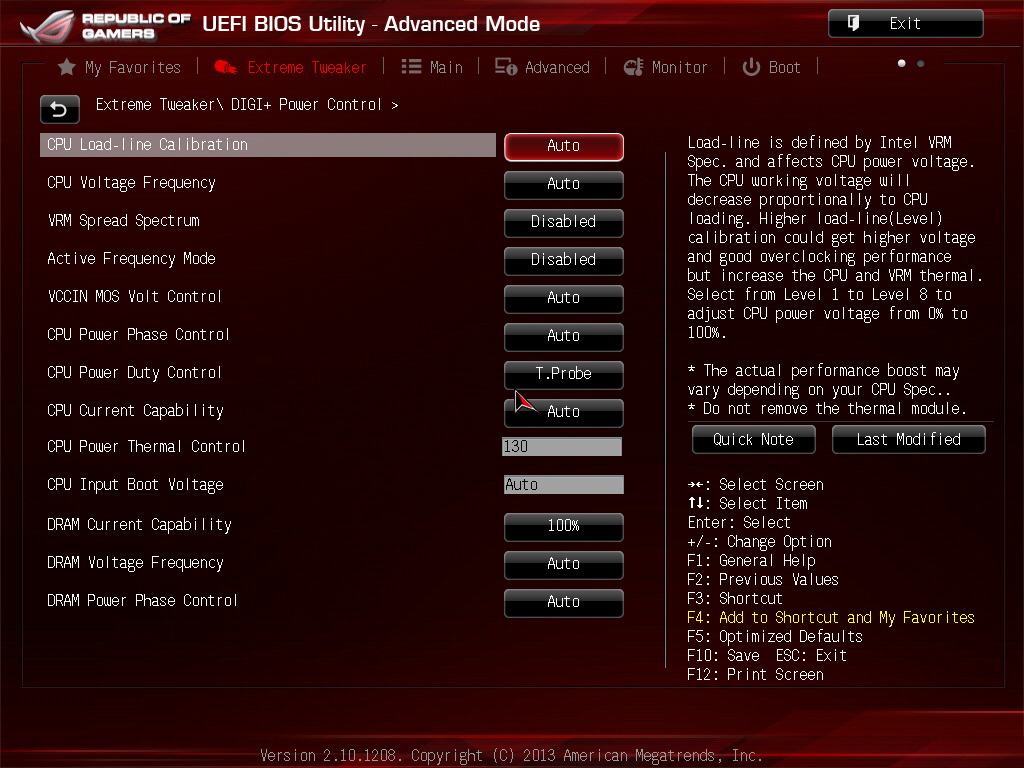

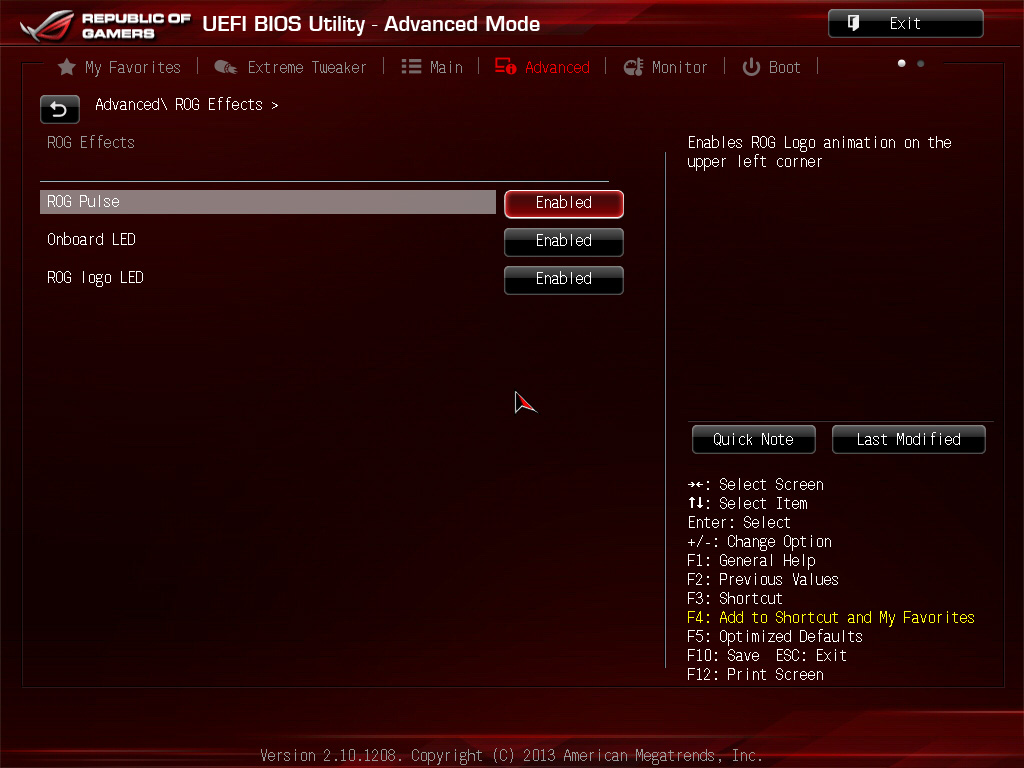

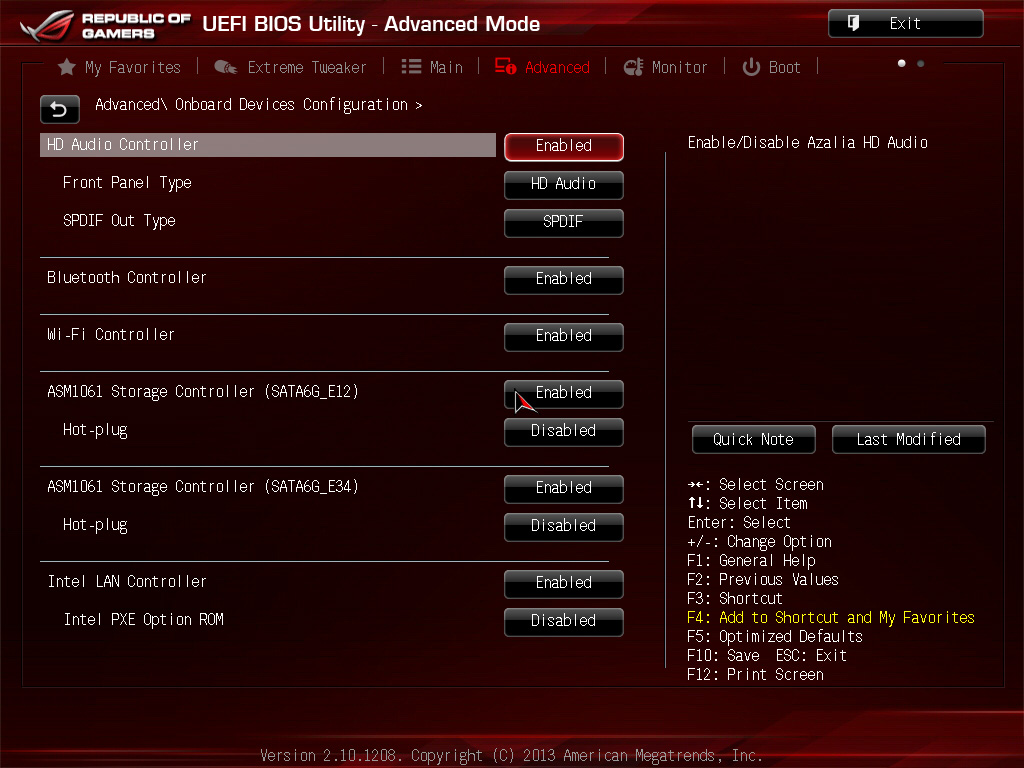

UEFI sučelje BIOS-a je malo izmijenjeno u odnosu na prošlu generaciju, a identično je sučelju koje smo vidjeli kod Extreme ploče. Glavni dio za tweakanje je Extreme Tweaker stranica koja sadrži ogroman broj opcija za podešavanje uz vrlo izdašne napone i prije nego aktiviramo LN2 način rada. . Stranica je vrlo duga i sadrži sve od osnovnih podešavanja pa do onih naprednih, a na screenovima iznad ih možete vidjeti manje više sve. Da je ovo i dobra OC ploča dokazuje i tablica dostupnih napona, te različite postavke koje možemo mijenjati.

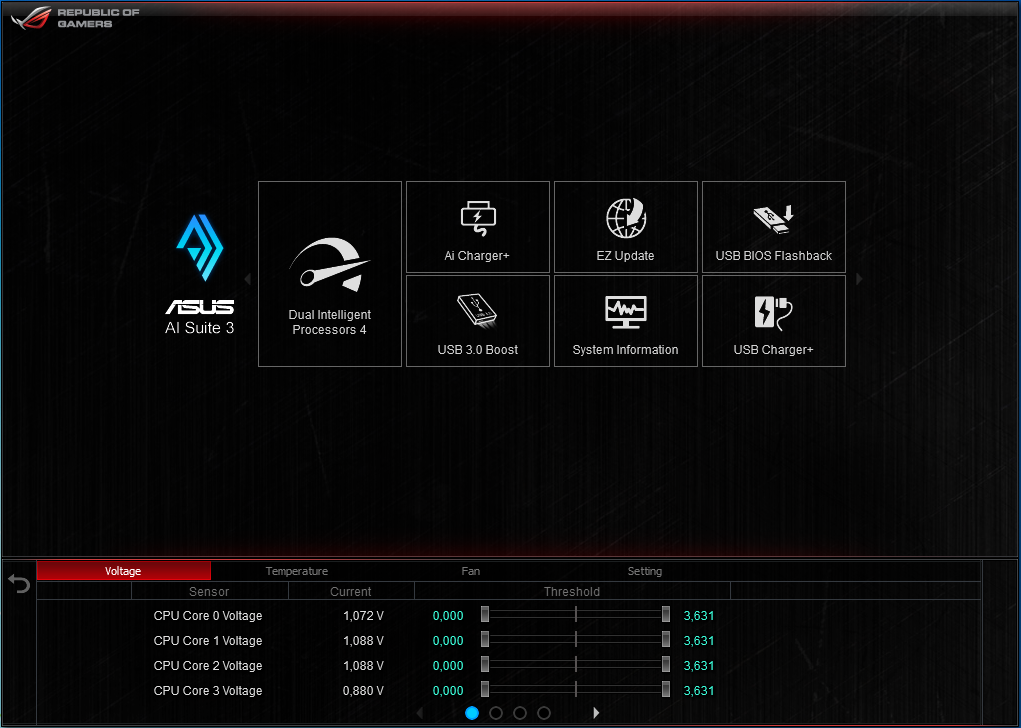

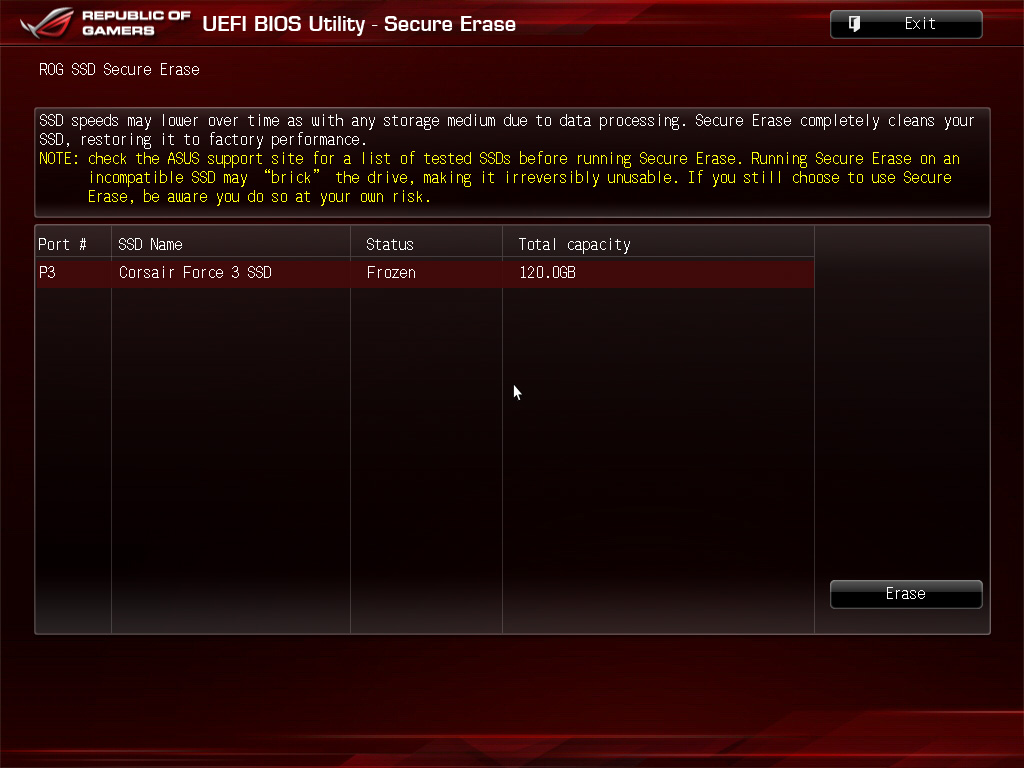

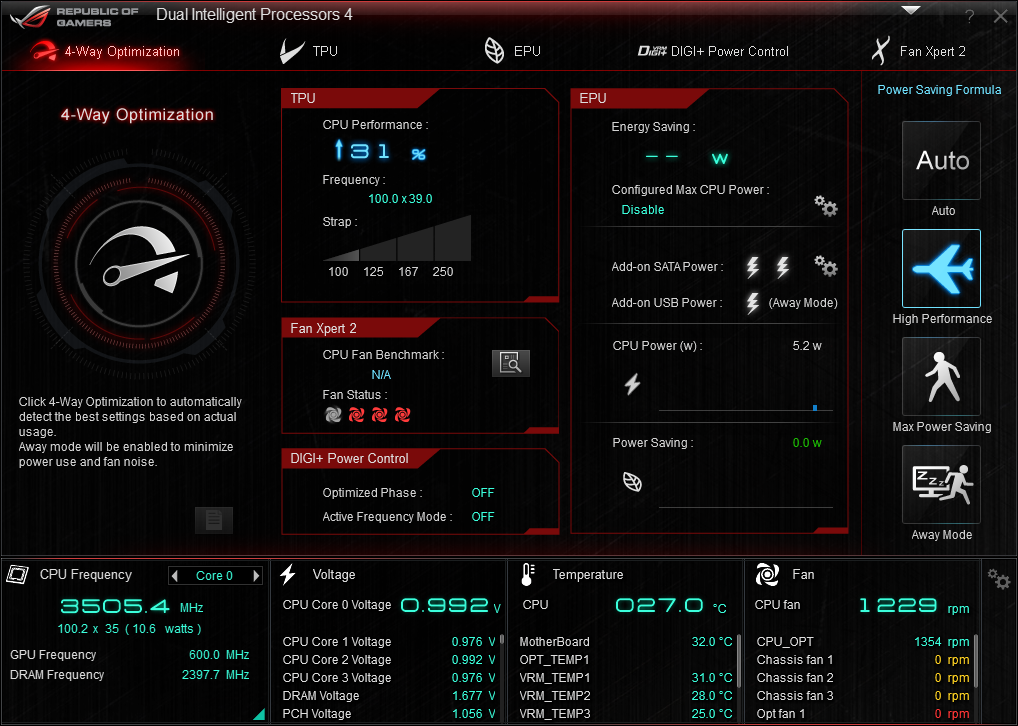

Sa softverske je strane manje više sve poznato. AI Suite III brine o svim važnim parametrima rada ploče, od nadogradnji BIOS-a, do četiri glavna parametra rada – TPU, EPU, DIGI+ i FanXpert 2. Tu su i SSD Secure Erase,
ROG RAMDisk (koristi i do 80% slobodne sistemske memorije za ubrzanje rada aplikacija instaliranih na tvrdi disk ili SSD), CPU Level Up,
USB 3.0 Boost, BootSetting itd.
