Ako ste hardcore overclocker ili samo entuzijast svakako ste čuli za Apex ploče. U svijetu hardvera su najpoznatije po obaranju rekorda brzine i ekstremnom overclockingu. Ove godine Apex konačno dolazi i u AMD svijet jer je Asus predstavio ROG Crosshair X870E Apex koja donosi napredne overclocking mogućnosti kako hardverske tako i u UEFI sučelju, uz naravno visoku kvalitetu komponenata i izrade. Apex je posebno poznat po obaranju rekorda s DIMM modulima, i njezin glavni potpis su samo dva DIMM utora. Što još ima i može? Čitajte u recenziji.
ROG Crosshair X870E Apex – prvi dio
Ako ste hardcore overclocker ili samo entuzijast svakako ste čuli za Apex ploče. U svijetu hardvera su najpoznatije po obaranju rekorda brzine i ekstremnom overclockingu. Ove godine Apex konačno dolazi i u AMD svijet jer je Asus predstavio ROG Crosshair X870E Apex koja donosi napredne overclocking mogućnosti kako hardverske tako i u UEFI sučelju, uz naravno visoku kvalitetu komponenata i izrade. Apex je posebno poznat po obaranju rekorda s DIMM modulima, i njezin glavni potpis su samo dva DIMM utora.
Asus je paralelno predstavio X870E Extreme i Apex verzije ploča za AMD procesore čime ih je po prvi put svrstao uz bok Intelovim procesorima po količini moćnih ploča za te procesore. Znamo da je Ryzen 9000 serija postala iznimno popularna i pretekla Intelove procesore po prodajnim rezultatima, i bilo je vrijeme da im se proizvođači u potpunosti posvete – tj. da izdaju i najmoćnije modele za njih. Apex je legendarno ime među overclocking zajednicom i entuzijastima, a sada se može nabaviti i za AMD procesore. U videu otpakiranja smo mogli vidjeti da pakiranje ne zaostaje puno za Extreme modelom, baš kao ni bundle:
Kabeli
1 x 1-to-3 ARGB razdjelni kabel
1 x 1-to-2 ARGB razdjelni kabel
2 x 1-to-4 fan razdjelni kabel
2 x ROG SATA 6G paketić kabela
1 x 3-u-1 paket termistora
ROG Q-DIMM.2 s hladnjakom
1 x ROG Q-DIMM.2 s hladnjakom
1 x M.2 paket podložaka za ROG Q-DIMM.2
2 x termalne podloške za ROG Q-DIMM.2
Dodatan kit za hlađenje
ROG Memory Fan Kit
Razno
1 x ASUS WiFi Q-antena
1 x Q-konektor
3 x M.2 Q-Slide paketića
2 x M.2 paketića s gumicama
1 x ROG zahvalnica
1 x ROG naljepnice
1 x ROG otvarač za boce
Instalacijski medij
1 x USB thumb disk s upravljačkim programima i aplikacijama
Dokumentacija
1 x vodič za brzi početak rada
Dodatna oprema je kao što vidimo bogata, a cijelu ste ju mogli vidjeti i u videu otpakiranja. Tu je sve što svaki OC entuzijast može poželjeti – termistori, termalne podloške, Q-DIMM.2 modul koji uz pomoć petog DIMM utora koji se nalazi na ploči, omogućava ugradnju dva M.2 PCIe 4.0 x4 NVMe diska koje kontrolira čipset. Tu je i ROG Fan kit, tj. ventilator za aktivno hlađenje memorijskih utora, što je posebno bitno jer će se ova ploča, vjerujemo, često koristiti i za skidanje svjetskih rekorda u overclockingu memorije.

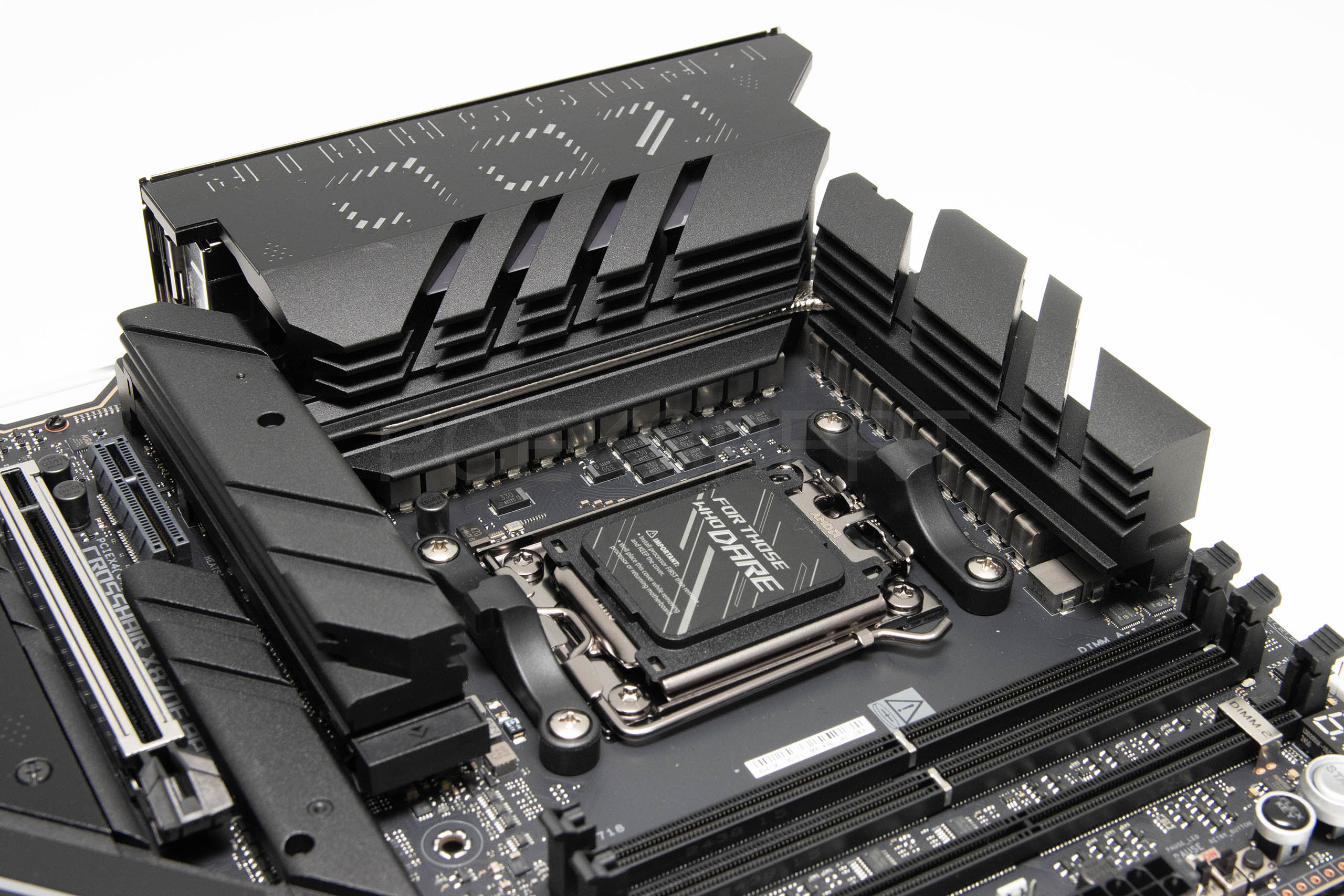

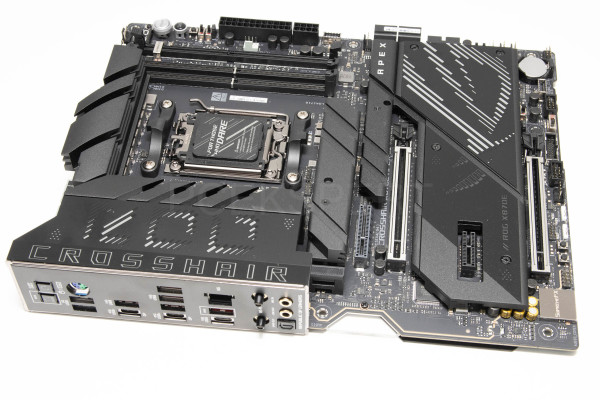

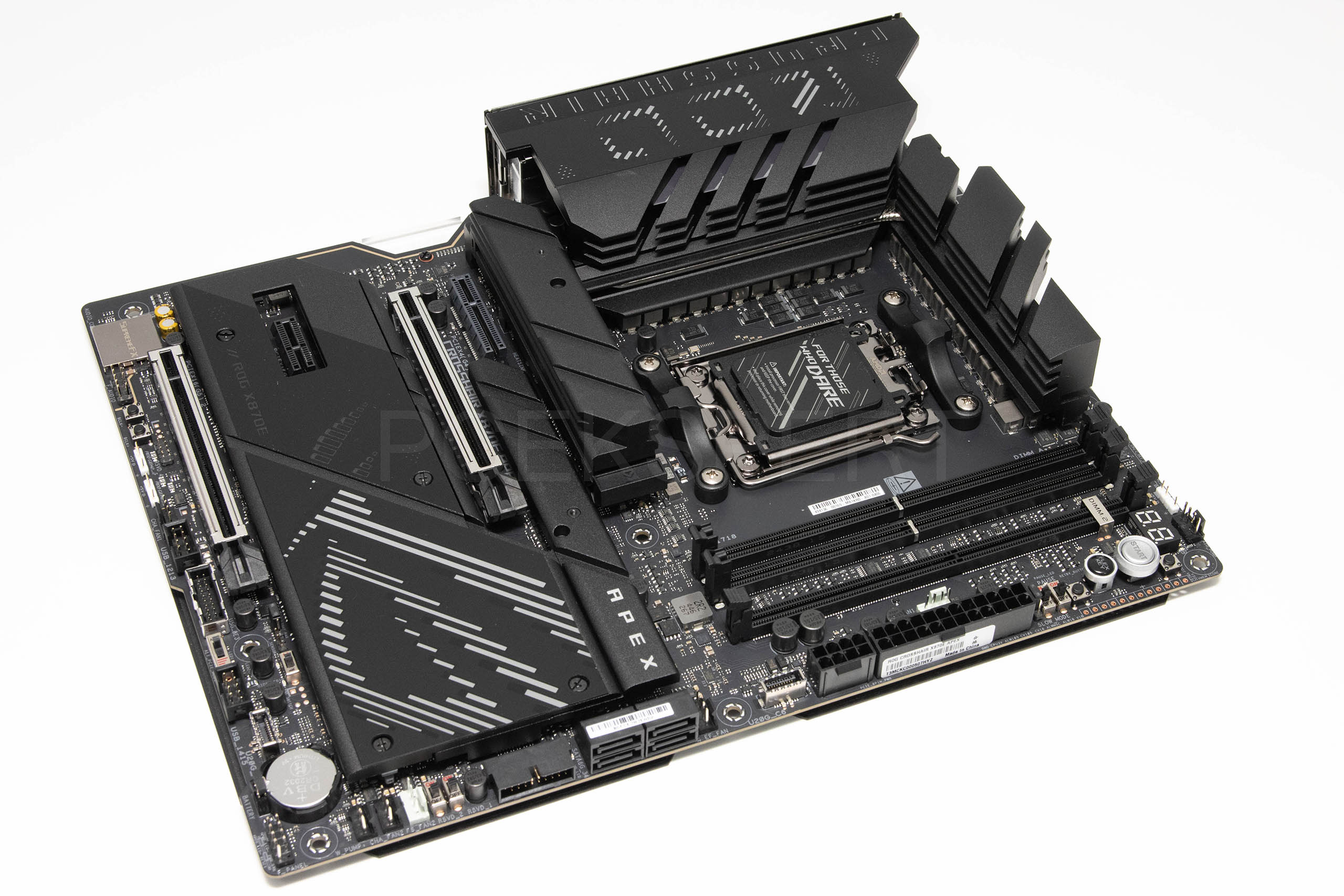

Ploča je i agresivno dizajnirana, pogotovo hladnjaci koji su masivni i rezanih rebara za bolje hlađenje – čak bi se usudili reći da su masivniji nego kod Extreme verzije. Za razliku od Extreme ploče koja je E-ATX, ova je ATX formata i široka je standardnih 24,4 centimetra. Jasno, u pravom ROG stilu, sve je na njoj crno, što uključuje i crni PCB, crne utore, portove, headere, a tek su natpisi sivi kako bi bili vidljivi. Ploča djeluje komplicirano i krcato, pogotovo po rubovima gdje su se smjestile različite funkcije za overclocking, kao što su prekidači, tipke, mjerne točke napona, a sve se proteže uzduž desne i donje strane.

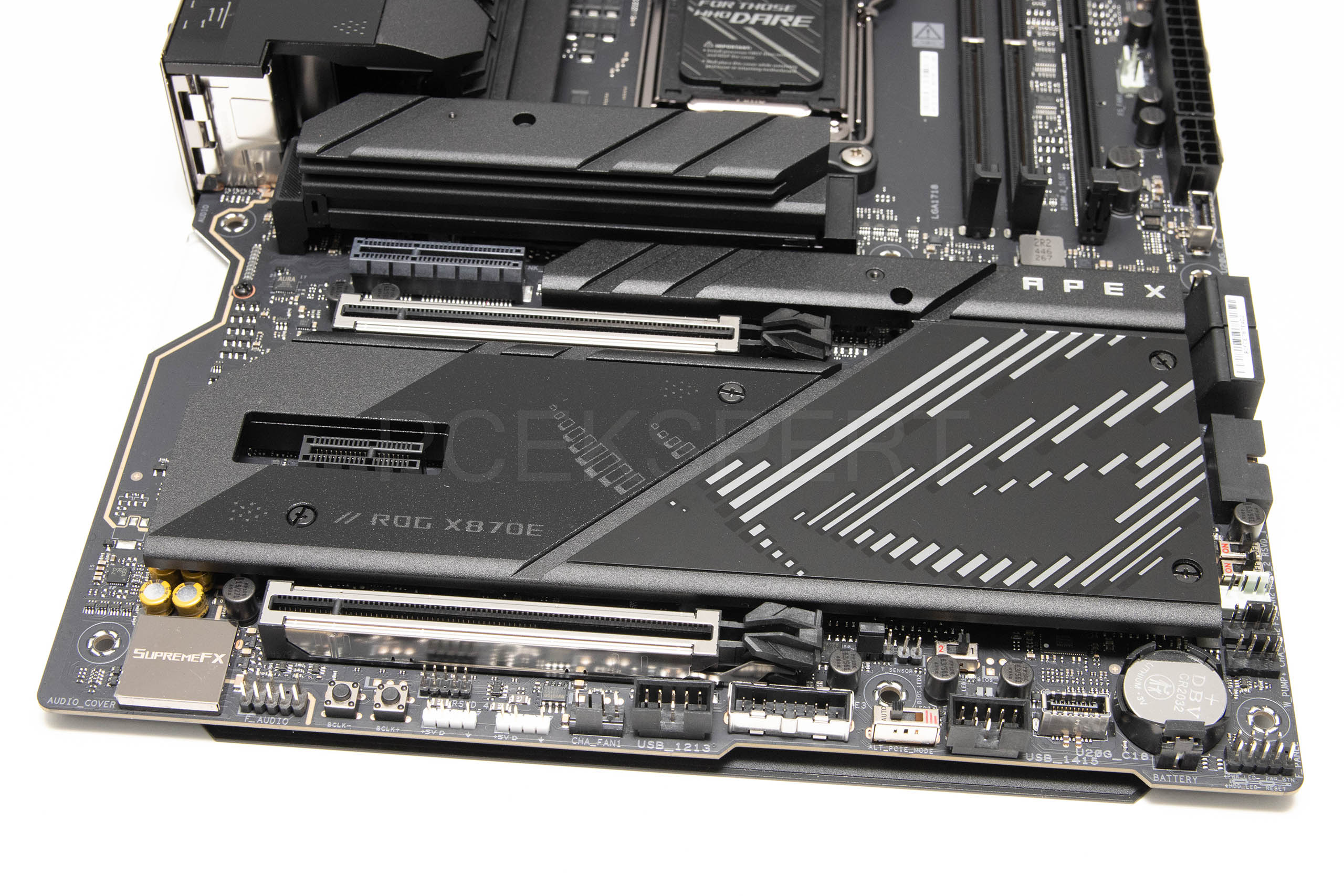

No, unatoč kompliciranosti, ploča je jako dobrog layouta, tj. rasporeda tih istih elemenata. Sve je logično raspoređeno, a tek će ekstremni overclockeri morati malo učiti o pozicijama svih funkcija. No, sve bitno je smješteno u rubove, pa će i menadžment kabela biti lak. Ploča ima masivne VRM hladnjake kako bi hlađenje prilikom overclockinga bilo čim efikasnije, a i na prvom M.2 slotu se nalazi debeli aluminijski hladnjak. Veliki aluminijski hladnjak na dnu hladi preostale M.2 slotove kao i što pokriva manji hladnjak čipseta. Najzanimljiviji je svakako onaj na lijevoj strani VRM-a, koji pokriva i stražnje I/O utore, a u njega je ukomponirana i ARGB LED rasvjeta. Još jedan zanimljiv element dizajna je i urezani dio na lijevoj strani PCB-a u kojeg je umetnuta plastična pločica a sve je i osvijetljeno. Apex je kao i uvijek, malo drugačija i to nam se sviđa.
VRM jedinica se proteže u L obliku, kao i kod Extreme verzije, no malo je ipak slabija. Sastoji se od 18+2+2 faze, tj. 22 integrirana MOSFET-a. Korišteno je 18 integriranih MOSFET-a maksimalne struje 110 A (Vccore), dva 110-amperska (Vccgt + Vccsa) i dva 80-amperska (Vnnaon) u teamed up konfiguraciji gdje jedan kanal VRM kontrolera kontrolira dvije faze. Kao što znamo svaka se faza sastoji od filtar kondenzatora na ulazu i izlazu, a na ovoj su ploči korišteni SMD solid-polymeri koji izdrže visoke temperature dugotrajan rad na istima. Između kondenzatora u strujnom krugu nalaze se integrirani MOSFET-i ili Power Stageovi, te MicroFine prigušnice visoke permeabilnosti (i struje do 45 A). Za dodatno napajanje se kao i do sada koriste dva 8+8-pinska ProCool II EPS 12V konektora. Asus i na ovoj ploči koristi sklop za detekciju diferencijalnih struja koji omogućava precizniji prikaz napona u softverima za očitanje, što poboljšava i olakšava overclocking, a koriste i tehnologije kao što su Dynamic OC Switcher, Core Flex kao i asinkrone taktove za CPU i memoriju što i omogućava odličan overclock memorije. Dva stvarno masivna hladnjaka povezana toplovodnom cijevi drže temperature pod kontrolom i zagrijavanje ni u jednom trenutku nije visoko s testnim Ryzenom 9950X.

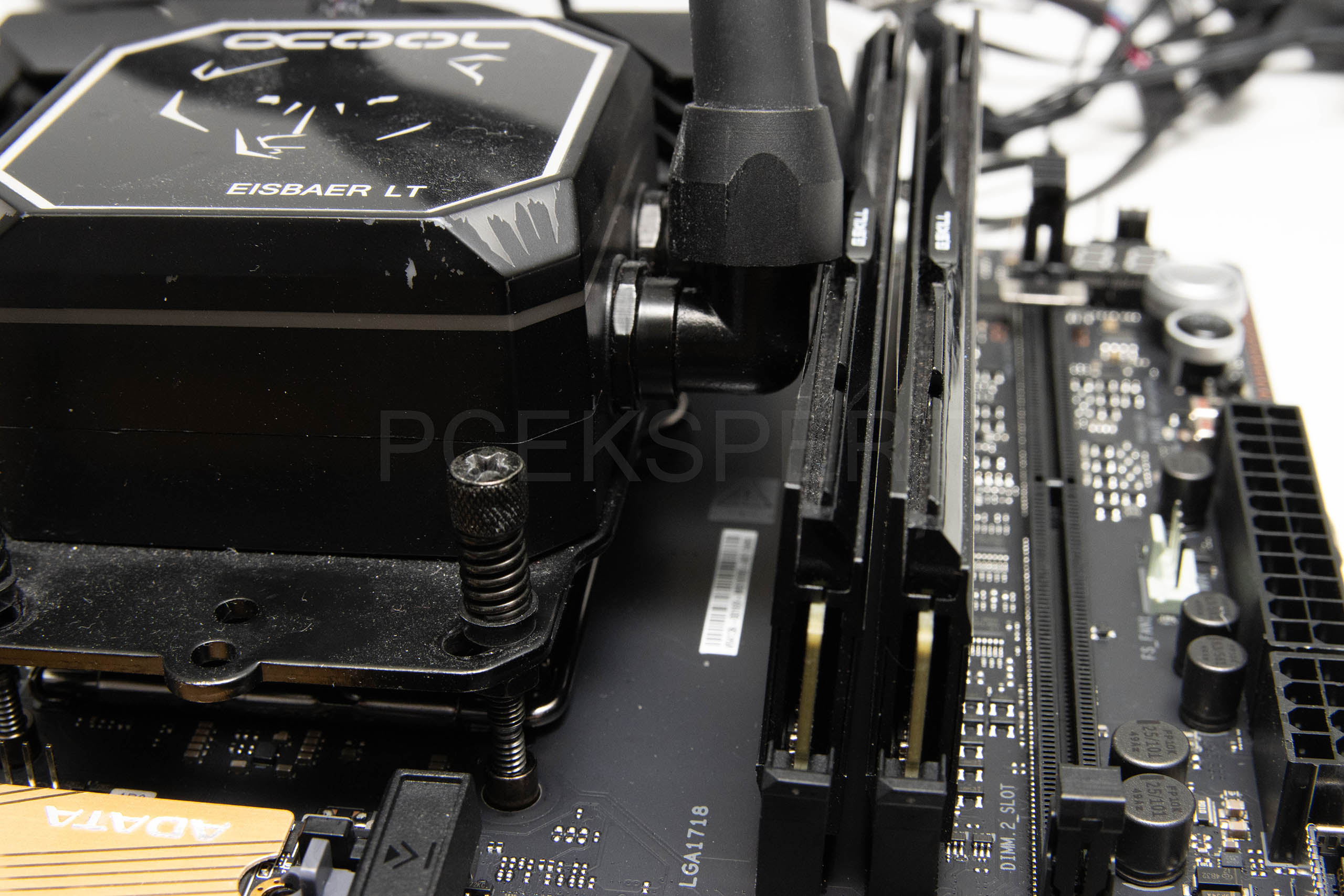

Rupe oko AM5 ležišta su standardnog rasporeda i svi kompatibilni hladnjaci bi u teoriji trebali stati. No, potrebno je znati kako su memorijski utori postavljeni bliže socketu i kako će velika većina hladnjaka ipak imati problema. Naš standarni Eisbaer LT prvi! Smetale su L spojnice i nismo ga mogli ovako montirati nego na kontra stranu. Prije kupovine i

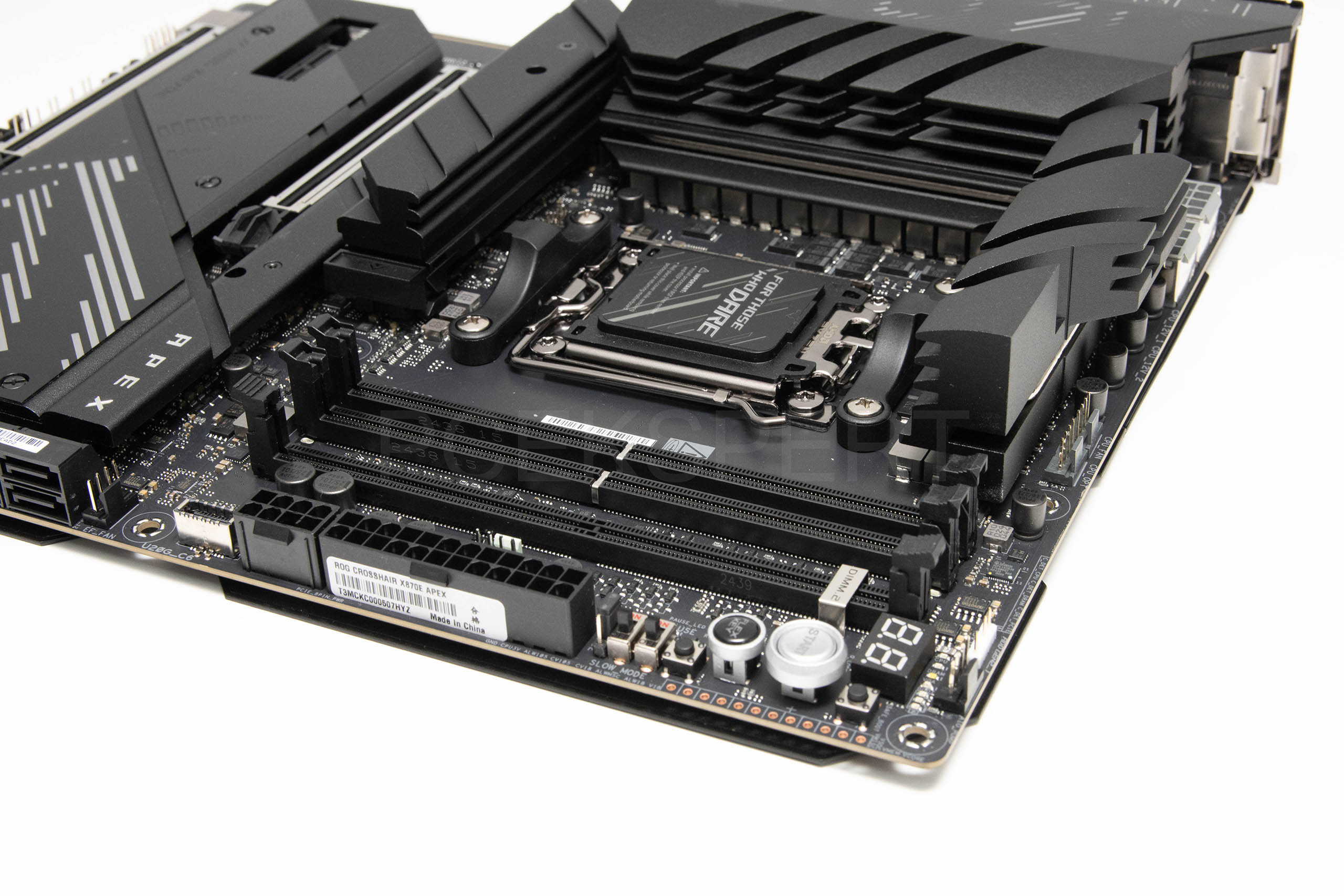

Uz gornji rub ploče se nalaze tri 4-pinska konektora za ventilatore procesora i pumpu vodenog hlađenja, a oko njih su još i Q-CODE LED dijagnostika, Start i Flex Key tipke, tipke i prekidači za ekstremni OC koje ćemo spomenuti kasnije i mjerne točke napona (rupice s kontaktima) koje će također koristiti ekstremni overclockeri. Ispod 24-pinskog ATX konektora se nalazi i manji 8-pinski koji donosi prednjem USB 3.2 20 Gbps portu i mogućnost punjenja uređaja snagom do 60 W.
Apex ploče su poznate po tome što imaju samo dva DIMM slota radi kraćih vodova i boljeg overclockinga. Ta dva slota u ovom slučaju maksimalno podržavaju do 128 GB DDR5 radne memorije brzine transfera do 8.200 MT/s s Ryzen 9000 serijom procesora ili čak do 9.600+ MT/s s Ryzen 8000 serijom. Podržani su AEMP EXPO profili memorije, a Asus koristili DIMM FIT/FIT PRO tehnologiju za analizu kitova. Uz to, ova ploča ima i aktivno hlađenje memorijskih slotova (ROG Memory Fan Kit) koji dodatno poboljšava OC mogućnosti.
Na ploči se nalaze dva oklopljena PCIe 5.0 x16 utora s Q-release Slim mehanizmima, koji podržavaju x16 or x8/x8 ili x8/x4/x4 modove rada i resurse dijele s M.2_3 ili M.2_2 slotovima. Oba ova slota kontrolira procesor. Za one koji žele znati više evo točnih ograničenja: M.2_3 slot dijeli resurse s i gornjim i s donjim PCIe 5.0 x16 slotom. Kada je M.2_3 u upotrebi tada će prvi PCIe 5.0 x16 slot (PCIEX16(G5)_1) raditi u x8 modu, a drugi (PCIEX16(G5)_2) u x4 modu. Ako su i M.2_2 i M.2_3 u funkciji tada će PCIEX16(G5)_2 biti onemogućen. Možda je tako bolje ni ne koristiti M.2_2 i M.2_3 slotove. Uz to, tu je i jedan PCIe 4.0 x4 slot te jedan PCIe 3.0 x1 slot koje kontrolira čipset. Što se mrežnih mogućnosti tiče, na ploči se nalazi jedan Realtekov 5-gigabitni kontroler, kojeg štiti LANGuard tehnologija, tj. osigurač.

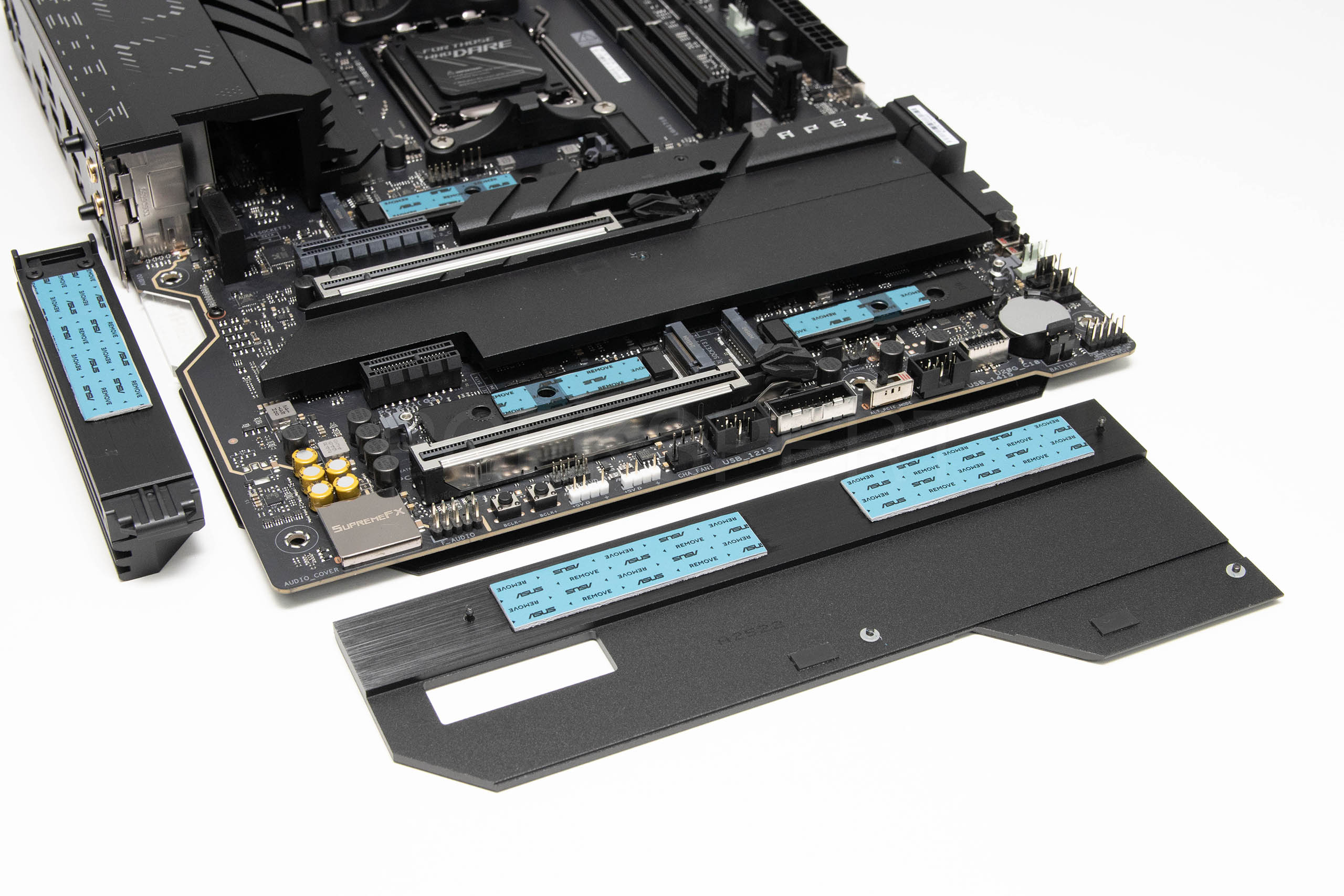

Gornji M.2_1 slot koji se nalazi ispod masivnijeg hladnjaka podržava 2242/2260i 2280 uređaje po PCIe 5.0 x4 standardu. Donja dva M.2 slota su pokrivena jedinstvenom, vrlo velikom aluminijskom pločom, tj. pasivnim hladnjakom. Oba M.2 slota imaju i donje hladnjake, kao i termalne podloške i s gornje i s donje strane. M.2_2 slot podržava 2242/2260 i 2280 u PCIe 5.0 x4 modu rada, dok M.2_3 slot podržava type 2242/2260 i 2280 uređaje u PCIe 5.0 x4 modu rada. Za M.2_2 i M.2_3 slotove vrijede ograničenja koja smo naveli ranije, pa je možda pametnije koristiti preostala dva koja se koriste uz pomoć dodatne kartice i DIMM.2 slota. DIMM.2_1 slot (Key M) preko ROG Q-DIMM.2 modula podržava 2230/2242/2260/2280/22110 uređaje u PCIe 4.0 x4 modu rada. DIMM.2_2 slot (Key M) preko ROG Q-DIMM.2 modula podržava 2230/2242/2260/2280/22110 uređaje u PCIe 4.0 x4 modu rada. Sve slotove na ploči kontrolira sam procesor pa otud proizlaze i spomenuta ograničenja jer on ima ograničen broj PCIe stazica. X870E čipset kontrolira dva dodatna PCIe 4.0 x4 slota koji se nalaze na ROG Q-DIMM.2 kartici, a koja se pak spaja na DIMM.2 slot koji se nalazi pored DIMM slotova za radnu memoriju. Kako kartica izgleda mogli ste vidjeti u videu otpakiranja, a oba njena slota su hlađena pasivnim aluminijskim hladnjakom. Na desnom donjem rubu ploče nalaze se i četiri horizontalna SATA 6 Gbps porta, a standardna je i podrška za Intel RST i RAID.
