ROG Maximus Z890 Extreme – prvi dio
Ako želite maksimum ROG tehnologije u ovom trenutku, i imate neograničen budžet, tada čitate recenziju ploče za vas. ROG Maximus Z890 Extreme je vrhunac onoga što Asus u ovom trenutku može napraviti za Intel Core Ultra 200S seriju procesora. 24 napojne faze dedicirane samo za procesor jamče maksimalnu stabilnost i pri ekstremnom overclockingu, a hladi ih masivni trostrani aluminijski hladnjak povezan toplovodnom cijevi. Tu je i M.2 slot s hladnjakom koji ima parnu komoru, kao i veliki aluminijski hladnjak za preostale M.2 slotove, 10-gigabitni LAN, Intelova WiFi7 kartica, Realtekov ALC4082 audio kontroler, dva Thunderbolt 5 porta i još mnoštvo toga.
Pakiranje je naravno “kraljevsko” i kako priliči jednoj Extreme ploči. U prošloj smo ju seriji preskočili, i zadnja koju smo testirali je bila Maximus Z690 Extreme. Ova je nadogradnja svega toga, najnovijom tehnologijom, a osim same ploče kupac će u paketu naći i sljedeće:
Kabeli
1 x 1-to-3 ARGB razdjelni kabel
1 x 1-to-2 ARGB razdjelni kabel
2 x 1-to-4 fan razdjelni kabel
2 x ROG SATA 6G paketić kabela
1 x 3-u-1 paket termistora
ROG Q-DIMM.2 s hladnjakom
1 x ROG Q-DIMM.2 s hladnjakom
1 x M.2 paket podložaka za ROG Q-DIMM.2
2 x termalne podloške za ROG Q-DIMM.2
Dodatan kit za hlađenje
2 x termalne podloške za M.2 22110
1 x DDR5 držač ventilatora
Razno
1 x ASUS WiFi Q-antena
1 x Q-konektor
1 x ROG logo pločica
1 x ROG odvijač
1 x ROG naljepnice
1 x ROG VIP kartica
2 x M.2 Q-Slide paketić
6 x M.2 gumica za donje rashladne ploče
1 x ROG otvarač za boce
Instalacijski mediji
1 x USB thumb disk s upravljačkim programima i aplikacijama
Dokumentacija
1 x vodič za brzi početak rada
Dodatna oprema je izuzetno bogata kao što možete vidjeti u popisu, ali i u videu otpakiranja u kojem smo detaljno pokazali svaki komad opreme. Tu je sve što svaki entuzijast može poželjeti, što uključuje i razdjelne kabele za ARGB, termistore, termalne podloške i ostalo. Najzanimljiviji je svakako Q-DIMM.2 modul koji uz pomoć petog DIMM utora koji se nalazi na ploči, omogućava ugradnju dva M.2 PCIe 4.0 x4 NVMe diska koje kontrolira čipset.

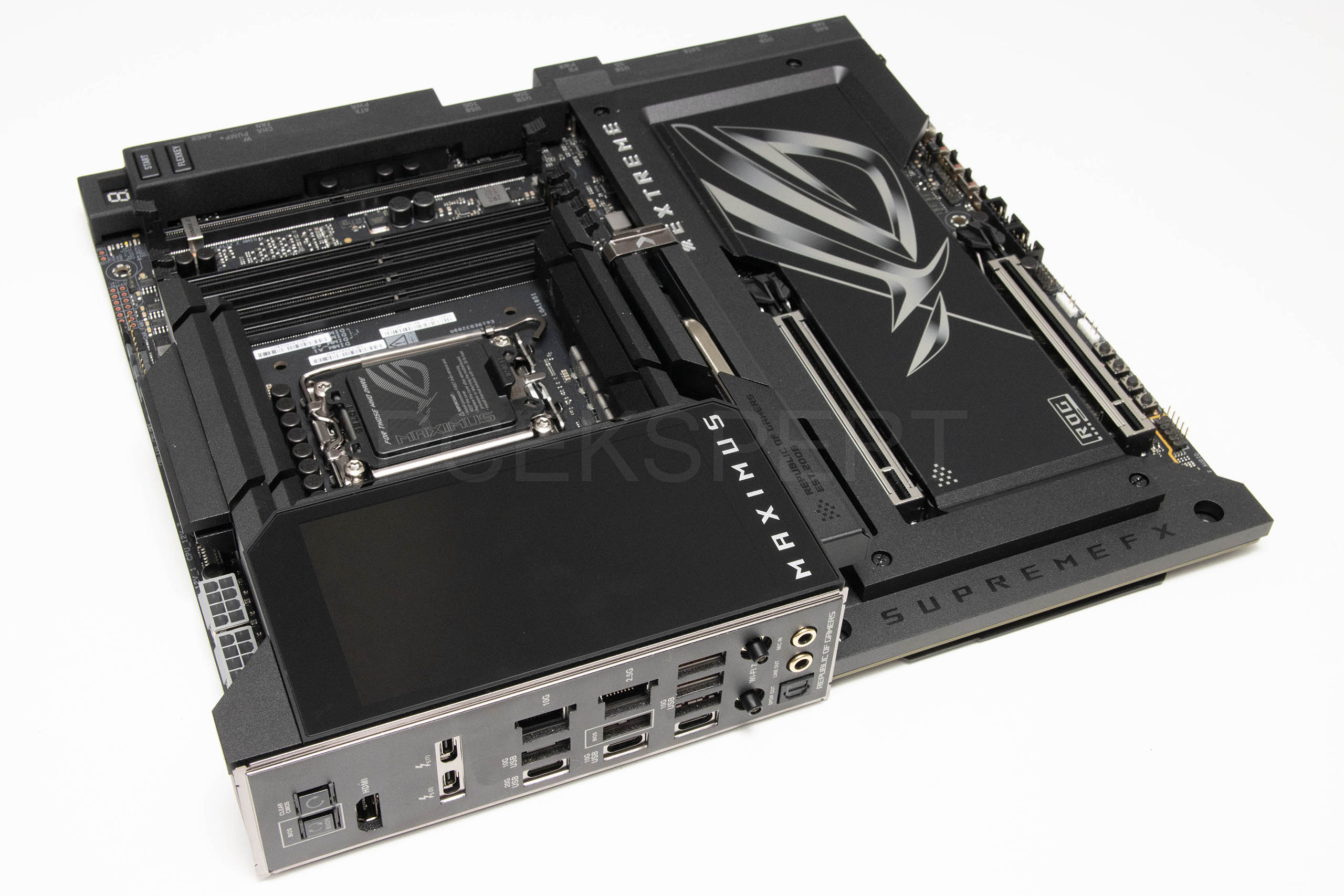

Z890 Extreme ploča je zapravo vrlo neupadljivog dizajna, i jedino po čemu se može prepoznati je veliki ekran na I/O pokrovu koji kad je isključen ni ne odaje što je. Na prvi pogled i iz daljine, može ju se zamijeniti bez problema za HERO-icu, a tek kada ju pobliže pogledamo uočavamo razlike i dodatke koje ova ploča ima. Naravno, ova je ploča veća od HERO-ice, jer je Extended ATX formata i mjeri 30,5 x 27,7 centimetara, tj. za tri je centimetra šira od ATX ploča. Što se tiče izgleda, za početak, tu je njena desna strana koja je dizajnirana tako da su svi konektori u horizontali i pokriveni plastičnim pokrovom. Ta tri centimetra su dozvolila ovakvu orijentaciju, kao i dodatak petog DIMM utora u koji postavljamo ranije spomenutu Q.DIMM2 dodatnu karticu.
Drugo što primijetimo je masivnost svih hladnjaka što uključuje trostrane aluminijske elemente na VRM jedinici, veliki hladnjak na prvom M.2 slotu, kao i veliku aluminijsku ploču koja pokriva tri M.2 slota. Na njoj se nalazi i velika ROG gradika, a ispod na njenoj desnoj strani se nalazi i aluminijski hladnjak čipseta. Svi su hladnjaci crne boje, kao i PCB i utori i ploča je kao što smo već spomenuli potpuno neupadljiva. Layout, tj. raspored elemenata po ploči je odrađen odlično, poneki su elementi smješteni na mjesta na kojima ih ne bi očekivali, no ovo je ploča s ekstremnim mogućnostima, pa je sve to bilo potrebno smjestiti na najlogičnija moguća mjesta.
Kao što smo napomenuli, a i vidi se, VRM hladnjaci su masivni, sastavljeni od tri elementa i povezani debelom toplovodnom cijevi. LGA1851 ležište je kao što znamo povećano za 151 pin u odnosu na prethodnu generaciju, jer novi Core Ultra 200S procesori zahtijevaju veći pin-out zbog više I/O mogućnosti i kontrolera. No sve je zadržano u istim dimenzijama, što znači i kako su rupe oko ležišta na istim udaljenostima pa će i stariji LGA1700 hladnjaci biti kompatibilni. Ako imate koji od Asusovih AIO hladnjaka provjerite je li vaš na listi kompatibilnosti. Neki od AIO hladnjaka neće stati jer je M.2 hladnjak ogroman, pa se i oko toga treba informirati.
Na vrhu se ploče nalaze tri 4-pinska konektora za ventilatore procesora i pumpu vodenog hlađenja, a ispred njih su mjerne točke napona (rupice s kontaktima) koje će koristiti ekstremni overclockeri. Popis mjernih točaka je odmah iznad petog DIMM utora i na njega vas vodi strelica, a pored popisa se nalaze još dvije mjerne točke.
Uz sami rub, na plastici koja ga pokriva se nalaze Start i Flex tipke te Q-CODE LED dijagnostika. Četiri DIMM slota maksimalno podržavaju 192 GB DDR5 radne memorije brzine transfera do 9.200 MT/s. Podržana je DIMM i CUDIMM memorija, a upotrijebljena je i NitroPath DRAM tehnologija. Podržani su XMP i AEMP III profili, kao i DIMM FIT tehnologija (analizira module za optimizaciju performansi i potencijale probleme).
VRM jedinica ima 24+1+2+2 faznu, konfiguraciju što ju čini za dvije CPU faze “jačom” od one na Hero ploči. Korištena su 24 Infineonova PMC41430 integrirana MOSFET-a maksimalne struje 110 A (Vccore), tri 90-amperska (Vccgt + Vccsa) i dva 80-amperska (Vnnaon), u teamed up konfiguraciji gdje jedan kanal VRM kontrolera kontrolira dvije faze. Kao što znamo svaka se faza sastoji od filtar kondenzatora na ulazu i izlazu (Black Metallic 10K) integriranog MOSFET-a ili Power Stagea, te MicroFine prigušnice visoke permeabilnosti (do 45 A). Za dodatno napajanje se kao i do sada koriste dva 8+8-pinska ProCool II EPS 12V konektora. Asus i na ovoj ploči koristi sklop za detekciju diferencijalnih struja koji omogućava precizniji prikaz napona u softverima za očitanje, što poboljšava i olakšava overclocking.
Kako bi sve ostalo pod kontrolom i kod ekstremnog overclockinga, Asus je ugradio masivna tri aluminijska rebrasta hladnjaka i povezao ih toplovodnom cijevi. Pod maksimalnim dugotrajnim opterećenjem Ultra Core 9 285K procesora smo izmjerili vanjsku temperaturu hladnjaka od 53,2°C što je odličan rezultat. HWiNFO još uvijek nije ispravno prepoznao sve kontrolere na ploči koji su povezani s temperaturnim sondama pa nismo imali očitanje direktno s VRM-a, ali možemo zaključiti kako je VRM jedinica spremna za najteže zadatke ekstremnog overclockinga. Uz to, ova je ploča opremljena i nizom tehnologija koje koriste ekstremnim overclockerima.

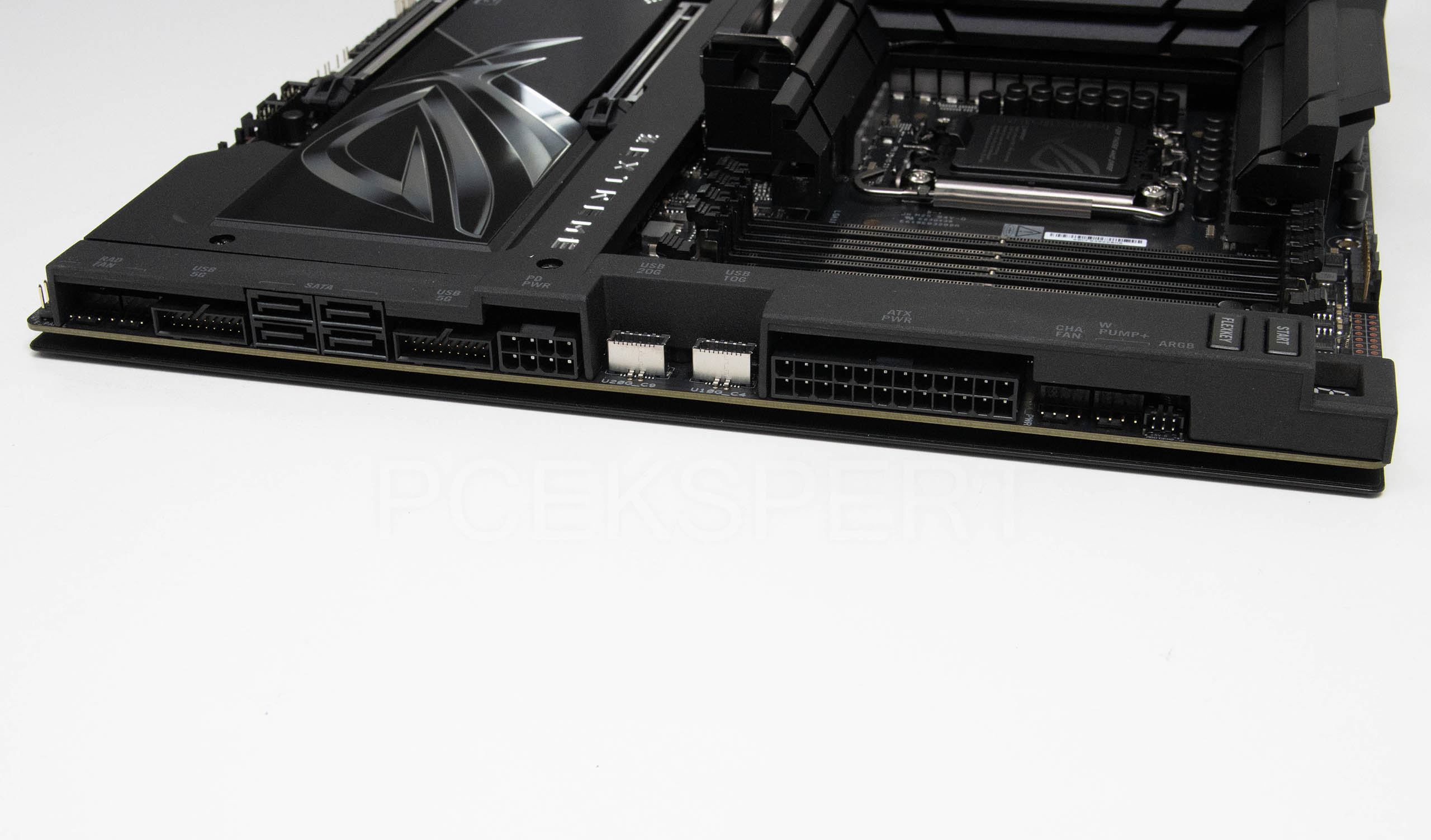

Kada smo rekli da su svi konektori i headeri horizontalni na desnoj strani ploče to nije bilo baš istinito, ali dobro, većina je. Dva su USB 3.2 porta vertikalno orijentirana, dok je sve ostalo u horizontali. S lijeva na desno tu nalazimo (a na vrhu plastičnog poklopca su i natpisi) dva 4-pinska konektora ventilatore, dva USB 3.0 5 Gbps headera između kojih su četiri SATA porta, Power Delivery PWR 8-pinski konektor za napajanje 20-gigabitnog USB porta do njega (on može puniti uređaje snagom do 60 W), do kojeg je i 10-gigabitni USB Type C interni port. Nadalje, tu je 24-pinski ATX konektor, pa jedan 4-pinski Chassis Fan konektor, jedan 4-pinski konektor za vodenu pumpu i jedan 6-pinksi ARGB header za koji postoji i splitter u bundleu.
Unutar proreza na velikom aluminijskom hladnjaku se nalaze dva PCIe slota, a ispod njega je i treći. Najviši je, zanimljivo, PCIe 4.0 x4 slot, ispod kojeg je oklopljeni PCIe 5.0 x16 slot koji podržava X16, x8/x8 ili X8/x4/x4 modove rada. Na dnu je još jedan PCIe 5.0 x16 slot koji podržava X16, x8/x8 ili X8/x4/x4 modove rada. E sad, oba svoje resurse dijele s M.2 slotovima pa to izgleda ovako nekako: M.2_3 i M.2_4 slotovi dijele resurse s i godnjim i s donjim PCIe 5.0 x16 slotom. Kada je M.2_3 u upotrebi tada će prvi PCIe 5.0 x16 slot (PCIEX16(G5)_1) raditi u x8 modu, a drugi (PCIEX16(G5)_2) u x4 modu. Ako su i M.2_3 i M.2_4 u funkciji tada će PCIEX16(G5)_1 raditi u x8 modu, a PCIEX16(G5)_2 biti onemogućen. Možda je tako bolje ni ne koristiti M.2_3 i M.2_4 slotove, ali ako ih baš trebate jednostavno kupite AMD ploču.
Za žičano povezivanje sa svijetom ova ploča ima dva kontrolera – Intelov 2,5-gigabitni i Marvellov AQtion 10-gigabitni. Na oba LAN porta je naravno postavljena i LANGuard tehnologija, tj. osigurači.
Tu sada dolazimo i do spornih M.2_3 i M.3_4 slotova. No, najprije ćemo se pozabaviti gornjim M.2_1 slotom koji podržava 2242/2260/2280 i 22110 uređaje po PCIe 5.0 x4 standardu. Na njemu se nalazi i masivni hladnjak kojeg možete vidjeti na slici ispod, a donja su tri pokrivena jedinstvenom, vrlo velikom aluminijskom pločom, tj. pasivnim hladnjakom. Svi M.2 slotovi imaju i donje hladnjake, kao i termalne podloške i s gornje i s donje strane. M.2_2 slot podržava 2242/2260 i 2280 u PCIe 4.0 x4 modu rada, dok M.2_3 slot podržava type 2242/2260/2280 i 22110 uređaje u PCIe 5.0 x4 modu rada. M.2_4 slot podržava 2242/2260 i 2280 uređaje u PCIe 5.0 x4 modu rada. Zanimljiva za spomenuti je i ROG M.2 Powerboost tehnologija koja pruža jaču struju M.2 slotovima nego što je to po industrijskom standardu, te im omogućava optimalne performanse kada su svi u upotrebi, a stabilnijim napajanjem i produžuje životni vijek M.2 SSD-ima.
Ove sve slotove kontrolira sam procesor pa otud proizlaze i ograničenja jer on ima ograničen broj PCIe stazica. Z890 čipset kontrolira dva dodatna PCIe 4.0 x4 slota koji se nalaze na ROG Q-DIMM.2 kartici, a koja se pak spaja na DIMM.2 slot koji se nalazi pored DIMM slotova za radnu memoriju. Kako kartica izgleda mogli ste vidjeti u videu otpakiranja, a reći ćemo samo kako podržava 2230/2242/2260/2280 i 22110 uređaje te kako su oba slota hlađena pasivnim aluminijskim hladnjakom.
Na desnom donjem rubu ploče nalaze se i četiri horizontalna SATA 6 Gbps porta, a standardna je i podrška za Intel RST i RAID.
Hladnjak prvog M.2 slota je poseban komad hardvera koji vrijedi zasebno opisati. Riječ je o aluminijskom hladnjaku čija su dva dijela povezana toplovodnom cijevi, a na dnu kojega se nalazi debela parna komora. Svi znamo kako parne komore rade jer su već dugi niz godina prisutne na GPU hladnjacima a koriste se i u jačim prijenosnicima. Hladnjak ima M.2 Q-Release kopču, a SSD se ispod njega kopča putem Q-Slide mehanizma. Performanse hladnjaka su odlične i najtopliji SSD-i će biti pod kontrolom i bez pregrijavanja.
